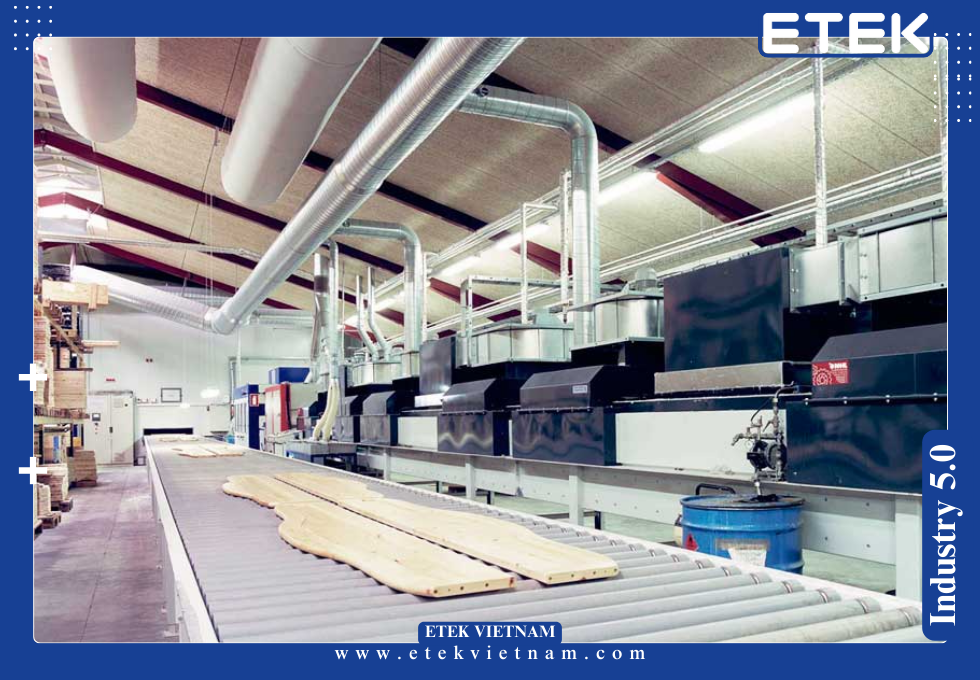

CẢI TẠO DÂY CHUYỀN SƠN HIỆN HỮU

2.1 Cấu trúc tổng thể của hệ thống cải tạo dây chuyền sơn

2.1.1 Kiến trúc module trong cải tạo dây chuyền

Một dự án cải tạo dây chuyền sơn thường không thay thế toàn bộ hệ thống mà tập trung vào các module có ảnh hưởng lớn đến hiệu suất vận hành. Kiến trúc retrofit hiện đại chia dây chuyền thành nhiều phân hệ độc lập nhằm giảm thời gian dừng máy.

Các module thường được cải tạo gồm:

Hệ thống tiền xử lý bề mặt
Buồng phun sơn hoặc buồng sơn tĩnh điện
Hệ thống thu hồi sơn hoặc bột
Lò sấy – curing oven
Băng tải treo và hệ truyền động
Hệ thống điều khiển trung tâm PLC – SCADA

Việc phân tách module giúp quá trình cải tạo dây chuyền sơn có thể thực hiện theo từng giai đoạn, hạn chế ảnh hưởng đến chu kỳ sản xuất.

2.1.2 Mối liên kết giữa các phân hệ trong dây chuyền

Trong dây chuyền sơn công nghiệp, mỗi phân hệ đều có mối quan hệ chặt chẽ với nhau.

Ví dụ:

Tốc độ băng tải quyết định thời gian lưu trong lò sấy
Lưu lượng khí buồng sơn ảnh hưởng hiệu suất thu hồi bột
Độ ẩm buồng phun tác động trực tiếp đến độ bám sơn

Do đó khi triển khai retrofit dây chuyền sơn, kỹ sư cần đánh giá toàn bộ chuỗi công nghệ thay vì chỉ nâng cấp riêng lẻ một thiết bị.

2.2 Nguyên lý hoạt động sau khi retrofit dây chuyền sơn

2.2.1 Nguyên lý tối ưu luồng vật liệu

Một trong những mục tiêu chính của retrofit dây chuyền sơn là tối ưu luồng di chuyển của sản phẩm.

Trong hệ thống băng tải treo (overhead conveyor), khoảng cách móc treo thường được thiết kế:

800 – 1200 mm/móc

Tốc độ băng tải tiêu chuẩn:

1.5 – 3.5 m/phút

Khi cải tạo, kỹ sư có thể điều chỉnh:

Khoảng cách móc treo
Tốc độ biến tần
Cơ cấu chuyển hướng

Những thay đổi này giúp tăng mật độ sản phẩm trên dây chuyền mà không cần mở rộng diện tích nhà xưởng.

2.2.2 Nguyên lý điều khiển nhiệt lò sấy

Lò sấy là một trong những khu vực tiêu hao năng lượng lớn nhất trong dây chuyền sơn.

Trong quá trình nâng cấp dây chuyền sơn, hệ thống điều khiển nhiệt thường được cải tiến bằng:

Bộ PID controller
Cảm biến nhiệt PT100
Biến tần điều khiển quạt tuần hoàn

Nhiệt độ lò curing thường duy trì:

180°C – 220°C đối với sơn bột
140°C – 180°C đối với sơn nước

Việc kiểm soát nhiệt độ chính xác giúp đảm bảo quá trình polymer hóa lớp sơn diễn ra ổn định.

2.3 Sáu kịch bản cải tạo dây chuyền sơn phổ biến

2.3.1 Kịch bản 1: nâng cấp buồng sơn tĩnh điện

Trong nhiều nhà máy, buồng sơn là khu vực có hiệu suất thấp nhất do công nghệ cũ.

Việc cải tạo nhà máy sơn thường bắt đầu bằng nâng cấp buồng phun.

Các cải tiến phổ biến gồm:

Thay súng phun tĩnh điện thế hệ mới
Tăng điện áp phun từ 60 kV lên 90 kV
Tối ưu góc phun 35–45°

Những thay đổi này giúp:

Tăng hiệu suất bám bột lên 95–98%
Giảm tiêu hao sơn 20–30%

Đây là một bước quan trọng trong quá trình cải tạo dây chuyền sơn.

2.3.2 Kịch bản 2: nâng cấp hệ thống thu hồi bột

Hệ thống cyclone và cartridge filter thường suy giảm hiệu suất sau nhiều năm vận hành.

Một dự án retrofit dây chuyền sơn có thể cải tiến bằng:

Cyclone hiệu suất cao
Bộ lọc cartridge nano fiber
Quạt hút lưu lượng lớn

Thông số kỹ thuật phổ biến:

Lưu lượng gió 18.000 – 25.000 m³/h
Áp suất âm buồng sơn -30 đến -50 Pa
Hiệu suất thu hồi bột > 97%

Việc nâng cấp này giúp giảm đáng kể chi phí vật tư sơn.

2.3.3 Kịch bản 3: cải tạo hệ thống băng tải

Băng tải treo sau nhiều năm sử dụng thường bị mài mòn bánh xích, lệch ray hoặc rung lắc.

Trong quá trình cải tạo dây chuyền sơn, kỹ sư thường thực hiện:

Thay xích tải chịu nhiệt
Lắp motor giảm tốc hiệu suất cao
Bổ sung biến tần điều khiển tốc độ

Thông số vận hành sau cải tạo:

Tải trọng móc treo 20–50 kg
Sai số tốc độ < ±1%
Tuổi thọ xích > 20.000 giờ

Việc nâng cấp này giúp tăng độ ổn định của toàn bộ dây chuyền.

2.3.4 Kịch bản 4: cải tiến hệ thống tiền xử lý

Tiền xử lý bề mặt quyết định độ bám dính lớp sơn.

Trong nhiều dự án tối ưu đầu tư sơn, hệ thống tiền xử lý được cải tạo bằng:

Bể phosphating mới
Hệ thống phun áp lực cao
Bộ gia nhiệt nước tuần hoàn

Thông số tiêu chuẩn:

pH dung dịch phosphat 3.8 – 4.5
Nhiệt độ bể 45 – 60°C
Áp suất phun 1.5 – 2 bar

Sau khi cải tạo, độ bám sơn có thể tăng từ cấp 2B lên 4B theo tiêu chuẩn ASTM.

2.3.5 Kịch bản 5: nâng cấp lò sấy tiết kiệm năng lượng

Lò sấy cũ thường tiêu hao nhiều gas hoặc điện do cách nhiệt kém.

Một dự án cải tạo dây chuyền sơn có thể bao gồm:

Thay panel cách nhiệt dày 100 mm
Lắp burner hiệu suất cao
Tối ưu tuần hoàn khí nóng

Kết quả đạt được:

Giảm tiêu hao gas 20–35%
Ổn định nhiệt độ ±3°C
Giảm thời gian gia nhiệt 25%

Đây là yếu tố quan trọng giúp nhà máy tiết kiệm chi phí vận hành lâu dài.

2.3.6 Kịch bản 6: hiện đại hóa hệ thống điều khiển

Nhiều dây chuyền sơn cũ vẫn sử dụng relay hoặc PLC thế hệ cũ.

Trong các dự án retrofit dây chuyền sơn, hệ thống điều khiển thường được nâng cấp lên:

PLC Siemens S7-1500 hoặc Allen-Bradley
Màn hình HMI 12–15 inch
Hệ thống SCADA giám sát từ xa

Những nâng cấp này cho phép:

Theo dõi nhiệt độ lò theo thời gian thực
Điều chỉnh tốc độ băng tải linh hoạt
Cảnh báo lỗi thiết bị tự động

Việc số hóa dây chuyền giúp tăng độ ổn định và giảm thời gian bảo trì.

Các vấn đề phát sinh trong quá trình sử dụng được phân tích tại bài “Các sự cố thường gặp trong dây chuyền sơn (72)”.

3.1 Thông số kỹ thuật quan trọng khi cải tạo dây chuyền sơn

3.1.1 Công suất thiết kế của dây chuyền

Khi triển khai cải tạo dây chuyền sơn, một trong những chỉ số đầu tiên cần đánh giá là công suất thiết kế (design capacity). Công suất được tính dựa trên số lượng sản phẩm xử lý trong một đơn vị thời gian và khả năng vận hành liên tục của hệ thống.

Trong các dây chuyền sơn công nghiệp, công suất thường được xác định theo:

Số sản phẩm/giờ
Chiều dài dây chuyền (m)
Tốc độ băng tải (m/phút)

Ví dụ:

Dây chuyền dài 120 m
Tốc độ băng tải 2.5 m/phút
Khoảng cách móc treo 900 mm

Công suất lý thuyết có thể đạt:

1500 – 1800 sản phẩm/giờ

Sau khi cải tạo dây chuyền sơn, công suất thường tăng thêm 20–40% nhờ tối ưu luồng sản phẩm và nâng cấp thiết bị phun.

3.1.2 Hiệu suất phun và tiêu hao vật liệu sơn

Hiệu suất phun là thông số phản ánh tỷ lệ sơn bám lên bề mặt sản phẩm so với tổng lượng sơn tiêu thụ.

Trong dây chuyền sơn bột tĩnh điện, hiệu suất phun thường đạt:

85 – 92% đối với hệ thống cũ
95 – 98% đối với hệ thống mới

Trong quá trình nâng cấp dây chuyền sơn, các yếu tố được cải thiện gồm:

Điện áp phun 80 – 100 kV
Dòng điện phun 10 – 40 µA
Khoảng cách súng phun 200 – 300 mm

Việc tối ưu các thông số này giúp giảm tiêu hao bột sơn từ 0.6 kg/m² xuống còn 0.45 kg/m².

3.1.3 Thông số khí động học trong buồng sơn

Buồng sơn công nghiệp phải duy trì luồng khí ổn định để đảm bảo môi trường phun sơn an toàn và đồng đều.

Trong các dự án retrofit dây chuyền sơn, kỹ sư thường điều chỉnh các thông số khí động học như:

Lưu lượng gió buồng sơn
Áp suất âm
Tốc độ gió ngang

Thông số tiêu chuẩn:

Lưu lượng gió: 18.000 – 28.000 m³/h
Tốc độ gió ngang: 0.3 – 0.5 m/s
Áp suất âm: -30 đến -60 Pa

Những thông số này giúp kiểm soát bụi sơn và tăng hiệu quả thu hồi vật liệu.

3.2 Tiêu chuẩn kỹ thuật trong cải tạo dây chuyền sơn

3.2.1 Tiêu chuẩn xử lý bề mặt trước sơn

Trong nhiều dự án cải tạo nhà máy sơn, khu vực tiền xử lý được nâng cấp để đáp ứng các tiêu chuẩn quốc tế về độ sạch bề mặt.

Một số tiêu chuẩn phổ biến gồm:

ISO 8501 – đánh giá độ sạch bề mặt thép
ASTM D3359 – kiểm tra độ bám dính sơn
ISO 12944 – bảo vệ chống ăn mòn

Ví dụ:

Độ sạch bề mặt đạt chuẩn Sa2.5 theo ISO 8501
Độ bám sơn đạt cấp 4B – 5B theo ASTM D3359

Những tiêu chuẩn này đảm bảo lớp phủ có tuổi thọ trên 10–15 năm trong môi trường công nghiệp.

3.2.2 Tiêu chuẩn lò sấy curing

Lò sấy là thiết bị quan trọng trong quá trình polymer hóa lớp sơn.

Trong các dự án cải tạo dây chuyền sơn, lò curing phải đáp ứng các tiêu chuẩn về phân bố nhiệt và thời gian lưu.

Thông số tiêu chuẩn:

Độ đồng đều nhiệt độ: ±5°C
Thời gian lưu: 15 – 25 phút
Nhiệt độ curing: 180 – 200°C

Ngoài ra hệ thống tuần hoàn khí nóng phải đảm bảo:

Tốc độ gió trong lò: 1 – 2 m/s
Hiệu suất trao đổi nhiệt > 85%

Những yêu cầu này giúp lớp sơn đạt độ cứng và độ bền cơ học tối ưu.

3.2.3 Tiêu chuẩn an toàn và môi trường

Trong quá trình tối ưu đầu tư sơn, các doanh nghiệp phải tuân thủ nhiều tiêu chuẩn an toàn công nghiệp và môi trường.

Một số tiêu chuẩn quan trọng gồm:

NFPA 33 – tiêu chuẩn buồng phun sơn
OSHA 1910 – an toàn lao động
ISO 14001 – quản lý môi trường

Ví dụ:

Nồng độ bụi sơn trong không khí phải dưới 10 mg/m³
Mức ồn vận hành dưới 85 dB
Nồng độ VOC trong khí thải dưới 50 mg/Nm³

Việc đáp ứng các tiêu chuẩn này giúp nhà máy vận hành ổn định và tránh rủi ro pháp lý.

3.3 Các chỉ số đánh giá hiệu quả sau cải tạo

3.3.1 Chỉ số OEE của dây chuyền sơn

Sau khi cải tạo dây chuyền sơn, hiệu quả vận hành thường được đánh giá bằng chỉ số OEE (Overall Equipment Effectiveness).

OEE được tính dựa trên ba yếu tố:

Availability – khả năng sẵn sàng
Performance – hiệu suất vận hành
Quality – tỷ lệ sản phẩm đạt chuẩn

Một dây chuyền sơn trước khi cải tạo thường có:

OEE khoảng 55 – 65%

Sau khi retrofit dây chuyền sơn, chỉ số này có thể tăng lên:

75 – 85%

Sự cải thiện này phản ánh khả năng vận hành ổn định và giảm thời gian dừng máy.

3.3.2 Mức tiêu hao năng lượng

Một mục tiêu quan trọng của nâng cấp dây chuyền sơn là giảm chi phí năng lượng.

Các chỉ số thường được theo dõi gồm:

Tiêu hao gas lò sấy
Điện năng tiêu thụ quạt và motor
Khí nén cho súng phun

Ví dụ:

Tiêu hao gas trước cải tạo: 120 Nm³/h
Sau cải tạo: 80 – 90 Nm³/h

Điện năng tiêu thụ toàn hệ thống có thể giảm từ:

450 kWh xuống còn 320 kWh cho mỗi ca sản xuất.

3.3.3 Tỷ lệ lỗi bề mặt sản phẩm

Chất lượng lớp sơn là yếu tố quyết định hiệu quả sản xuất.

Sau khi triển khai cải tạo nhà máy sơn, tỷ lệ lỗi bề mặt thường giảm đáng kể.

Các lỗi phổ biến gồm:

Orange peel
Pin hole
Chảy sơn
Độ dày lớp phủ không đồng đều

Trước khi cải tạo, tỷ lệ lỗi có thể đạt:

6 – 8%

Sau khi tối ưu công nghệ và thiết bị, tỷ lệ này thường giảm xuống dưới:

2 – 3%

Điều này giúp giảm chi phí rework và tăng hiệu suất sản xuất.

Khi cải tạo ở mức hệ thống, cần quay lại tư duy thiết kế tại bài “Thiết kế tổng thể dây chuyền sơn công nghiệp (48)”.

4.1 Lợi ích kinh tế của cải tạo dây chuyền sơn

4.1.1 Tăng công suất sản xuất

Một trong những lợi ích rõ rệt nhất của cải tạo dây chuyền sơn là khả năng tăng công suất mà không cần xây dựng dây chuyền hoàn toàn mới. Trong nhiều nhà máy, công suất thiết kế ban đầu chỉ đạt khoảng 60–70% sau nhiều năm vận hành do thiết bị xuống cấp và công nghệ lạc hậu.

Khi triển khai các giải pháp retrofit dây chuyền sơn, doanh nghiệp có thể cải thiện nhiều yếu tố như:

tốc độ băng tải treo
hiệu suất buồng phun
khả năng thu hồi bột sơn
khả năng tuần hoàn khí nóng trong lò sấy

Sau khi nâng cấp, công suất thực tế có thể tăng từ 800 sản phẩm/giờ lên 1200–1400 sản phẩm/giờ. Điều này giúp doanh nghiệp mở rộng năng lực sản xuất mà không cần đầu tư thêm nhà xưởng.

4.1.2 Giảm chi phí đầu tư so với dây chuyền mới

Chi phí đầu tư cho một dây chuyền sơn công nghiệp mới thường dao động từ 1.5 đến 3 triệu USD tùy công suất và mức độ tự động hóa.

Trong khi đó, việc cải tạo dây chuyền sơn chỉ cần khoảng 30–50% chi phí so với đầu tư mới. Các hạng mục cải tạo thường bao gồm:

nâng cấp buồng sơn
thay thế hệ thống cyclone thu hồi
cải tiến hệ thống điều khiển PLC
tối ưu hệ thống lò sấy

Nhờ vậy, doanh nghiệp có thể đạt hiệu suất gần tương đương dây chuyền mới nhưng vẫn đảm bảo tối ưu đầu tư sơn trong giai đoạn mở rộng sản xuất.

4.1.3 Giảm chi phí vận hành dài hạn

Một dây chuyền sơn cũ thường tiêu hao nhiều năng lượng và vật tư do hiệu suất thiết bị thấp.

Sau khi thực hiện nâng cấp dây chuyền sơn, nhiều nhà máy ghi nhận mức tiết kiệm đáng kể:

giảm tiêu hao gas lò sấy 20–35%
giảm điện năng quạt hút 15–25%
giảm tiêu hao bột sơn 10–20%

Ví dụ, một dây chuyền sơn tiêu thụ 120 Nm³ gas mỗi giờ trước cải tạo có thể giảm xuống còn 80–90 Nm³ sau khi tối ưu hệ thống tuần hoàn nhiệt. Điều này giúp giảm đáng kể chi phí vận hành trong dài hạn.

4.2 Lợi ích kỹ thuật và vận hành

4.2.1 Tăng độ ổn định của dây chuyền

Khi triển khai cải tạo nhà máy sơn, các kỹ sư thường cải tiến nhiều thành phần quan trọng như hệ thống băng tải, buồng phun và bộ điều khiển trung tâm.

Các cải tiến này giúp:

ổn định tốc độ băng tải ±1%
giảm rung động cơ khí trong hệ truyền động
duy trì nhiệt độ lò sấy ổn định ±3°C

Nhờ đó dây chuyền có thể vận hành liên tục trong nhiều ca sản xuất mà không gặp sự cố kỹ thuật nghiêm trọng.

4.2.2 Nâng cao chất lượng lớp phủ

Chất lượng bề mặt sản phẩm là yếu tố quan trọng trong các ngành công nghiệp như ô tô, thiết bị điện và cơ khí chính xác.

Thông qua retrofit dây chuyền sơn, doanh nghiệp có thể cải thiện nhiều thông số kỹ thuật của lớp phủ:

độ dày lớp sơn ổn định 60–120 µm
độ bóng bề mặt đạt 85–95 GU
độ bám dính đạt tiêu chuẩn ASTM 4B–5B

Những cải tiến này giúp giảm tỷ lệ lỗi bề mặt như chảy sơn, pinhole hoặc orange peel, từ đó nâng cao giá trị sản phẩm.

4.2.3 Kéo dài tuổi thọ thiết bị

Một hệ thống sơn công nghiệp thường có vòng đời thiết kế từ 15 đến 20 năm.

Tuy nhiên nếu không được nâng cấp định kỳ, nhiều thiết bị có thể xuống cấp chỉ sau 8–10 năm vận hành.

Thông qua cải tạo dây chuyền sơn, các bộ phận quan trọng như:

xích tải
motor giảm tốc
buồng phun
hệ thống lọc bụi

có thể được thay thế hoặc nâng cấp. Điều này giúp kéo dài tuổi thọ toàn bộ dây chuyền thêm 10–15 năm mà không cần đầu tư hệ thống mới.

4.3 Ứng dụng của cải tạo dây chuyền sơn trong các ngành công nghiệp

4.3.1 Ngành sản xuất ô tô và xe máy

Trong ngành công nghiệp ô tô, lớp sơn không chỉ đóng vai trò bảo vệ kim loại mà còn quyết định giá trị thẩm mỹ của sản phẩm.

Nhiều nhà máy ô tô triển khai cải tạo dây chuyền sơn để đáp ứng các yêu cầu ngày càng cao về:

độ bóng bề mặt
độ bền ăn mòn
tính đồng nhất màu sắc

Các dự án nâng cấp dây chuyền sơn thường tập trung vào buồng phun robot tự động và hệ thống kiểm soát nhiệt lò curing.

4.3.2 Ngành cơ khí và kết cấu thép

Các nhà máy sản xuất kết cấu thép thường có dây chuyền sơn công suất lớn nhưng công nghệ tương đối cũ.

Việc retrofit dây chuyền sơn giúp các doanh nghiệp trong ngành này:

tăng năng suất xử lý kết cấu thép lớn
giảm tiêu hao sơn chống ăn mòn
đảm bảo độ bền lớp phủ ngoài trời

Nhờ đó sản phẩm có thể đáp ứng các tiêu chuẩn chống ăn mòn như ISO 12944 hoặc ASTM B117.

4.3.3 Ngành thiết bị gia dụng

Trong ngành sản xuất thiết bị gia dụng, dây chuyền sơn thường phải xử lý nhiều loại sản phẩm khác nhau như:

tủ lạnh
máy giặt
lò vi sóng
vỏ thiết bị điện

Việc cải tạo nhà máy sơn giúp hệ thống có khả năng linh hoạt hơn trong việc thay đổi màu sắc và loại sơn.

Các dự án cải tạo thường bao gồm:

buồng sơn đổi màu nhanh
hệ thống cấp bột tự động
băng tải linh hoạt nhiều kích thước sản phẩm

Những cải tiến này giúp tăng hiệu quả sản xuất trong các dây chuyền sản xuất đa dạng sản phẩm.

4.3.4 Ngành sản xuất nhôm và kim loại nhẹ

Trong các nhà máy sản xuất nhôm định hình, dây chuyền sơn bột thường hoạt động với công suất lớn và yêu cầu độ đồng đều cao.

Việc tối ưu đầu tư sơn thông qua cải tạo giúp:

tăng hiệu suất thu hồi bột lên trên 97%
giảm tiêu hao vật liệu sơn
tăng độ bền màu lớp phủ ngoài trời

Những yếu tố này đặc biệt quan trọng trong các ứng dụng như cửa nhôm, mặt dựng kiến trúc và vật liệu xây dựng cao cấp.

4.3.5 Nhà máy sản xuất thiết bị công nghiệp

Các doanh nghiệp sản xuất máy móc công nghiệp thường có nhiều chi tiết kim loại kích thước lớn cần sơn bảo vệ.

Trong trường hợp này, cải tạo dây chuyền sơn giúp mở rộng khả năng xử lý các sản phẩm có kích thước và trọng lượng khác nhau.

Những cải tiến phổ biến gồm:

tăng tải trọng băng tải treo
mở rộng buồng sơn
tăng công suất lò sấy

Nhờ đó dây chuyền có thể đáp ứng nhu cầu sản xuất trong các dự án công nghiệp quy mô lớn.

TÌM HIỂU THÊM:

• Các sản phẩm ngành năng lượng của ETEK
