TIÊU CHUẨN ATEX SƠN: PHÂN VÙNG KHU VỰC NGUY HIỂM VÀ YÊU CẦU THIẾT BỊ CHỐNG CHÁY NỔ
tiêu chuẩn ATEX sơn là nền tảng quan trọng trong thiết kế và vận hành các khu vực sơn công nghiệp có nguy cơ cháy nổ. Trong môi trường tồn tại hơi dung môi VOC, bụi sơn và hỗn hợp khí dễ cháy, việc áp dụng ATEX giúp phân vùng nguy hiểm, lựa chọn thiết bị đạt chuẩn và đảm bảo an toàn cho nhà máy. Bài viết phân tích nguyên lý, cách phân vùng và yêu cầu kỹ thuật đối với hệ thống thiết bị đạt chuẩn ATEX.
1. Tổng quan về tiêu chuẩn ATEX sơn trong ngành sơn công nghiệp
1.1 Khái niệm tiêu chuẩn ATEX sơn trong môi trường sản xuất
tiêu chuẩn ATEX sơn là tập hợp các quy định của Liên minh châu Âu nhằm kiểm soát thiết bị và môi trường làm việc trong khu vực có nguy cơ cháy nổ. ATEX xuất phát từ cụm từ tiếng Pháp “Atmosphères Explosibles”.
Trong dây chuyền sơn công nghiệp, nguy cơ cháy nổ phát sinh khi hơi dung môi hữu cơ như Toluene, Xylene hoặc MEK đạt nồng độ nằm trong khoảng LEL–UEL. Khi gặp nguồn kích hoạt như tia lửa điện, bề mặt nóng hoặc phóng tĩnh điện, hỗn hợp này có thể gây nổ.
Do đó, tiêu chuẩn ATEX sơn yêu cầu nhà máy phải đánh giá rủi ro cháy nổ, phân vùng khu vực nguy hiểm và sử dụng thiết bị đạt chứng nhận chống cháy nổ.
1.2 Hai chỉ thị quan trọng trong tiêu chuẩn ATEX
Hệ thống tiêu chuẩn ATEX sơn được xây dựng dựa trên hai chỉ thị chính của Liên minh châu Âu.
Chỉ thị 2014/34/EU quy định các yêu cầu kỹ thuật đối với thiết bị sử dụng trong môi trường có nguy cơ cháy nổ. Thiết bị phải được kiểm định theo các tiêu chuẩn EN và được chứng nhận ATEX trước khi đưa vào sử dụng.
Chỉ thị 1999/92/EC quy định trách nhiệm của doanh nghiệp trong việc phân vùng khu vực nguy hiểm và đảm bảo an toàn cho người lao động.
Hai chỉ thị này là cơ sở để triển khai chống cháy nổ ATEX trong nhà máy sơn.
1.3 Nguy cơ cháy nổ đặc thù trong khu vực sơn
Trong ATEX khu vực sơn, nguy cơ cháy nổ chủ yếu xuất phát từ ba yếu tố.
Thứ nhất là hơi dung môi VOC từ sơn gốc dung môi. Các hợp chất như Butyl Acetate hoặc Ethyl Acetate có nhiệt độ chớp cháy thấp từ -4°C đến 27°C.
Thứ hai là bụi sơn và bột sơn trong hệ thống sơn tĩnh điện. Khi nồng độ bụi đạt 30–60 g/m³ và gặp tia lửa, nguy cơ nổ bụi rất cao.
Thứ ba là nguồn kích hoạt như motor điện, công tắc, đèn chiếu sáng hoặc tĩnh điện phát sinh trong quá trình phun sơn.
Vì vậy việc áp dụng tiêu chuẩn ATEX sơn là bắt buộc trong nhiều nhà máy sản xuất.
1.4 Tầm quan trọng của tiêu chuẩn ATEX trong nhà máy FDI
Các tập đoàn châu Âu và Mỹ thường yêu cầu hệ thống sơn phải đáp ứng tiêu chuẩn ATEX sơn trước khi phê duyệt dây chuyền sản xuất.
Những ngành như ô tô, thiết bị điện tử, nội thất kim loại hoặc máy móc công nghiệp đều áp dụng tiêu chuẩn an toàn cháy nổ nghiêm ngặt.
Trong các dự án xuất khẩu sang EU, việc tuân thủ chống cháy nổ ATEX giúp doanh nghiệp đáp ứng tiêu chuẩn EHS, giảm rủi ro pháp lý và nâng cao uy tín với khách hàng quốc tế.
1.5 Các tiêu chuẩn kỹ thuật liên quan đến ATEX
Bên cạnh tiêu chuẩn ATEX sơn, nhiều tiêu chuẩn kỹ thuật khác cũng được áp dụng trong thiết kế hệ thống.
EN 60079 quy định yêu cầu đối với thiết bị điện trong môi trường khí nổ.
EN 1127-1 quy định nguyên tắc phòng ngừa cháy nổ.
IEC 60079 quy định các cấp bảo vệ thiết bị như Ex d, Ex e, Ex i.
Sự kết hợp các tiêu chuẩn này giúp xác định rõ yêu cầu đối với thiết bị ATEX sơn.
1.6 Các ngành công nghiệp bắt buộc áp dụng ATEX
Không chỉ trong sơn công nghiệp, tiêu chuẩn ATEX sơn còn được áp dụng trong nhiều ngành khác.
Ngành hóa chất và dung môi hữu cơ thường có nguy cơ cháy nổ cao.
Ngành sơn ô tô và thiết bị kim loại có lượng VOC phát thải lớn.
Ngành sơn tĩnh điện sử dụng bột polymer mịn dễ gây nổ bụi.
Do đó, việc thiết kế ATEX khu vực sơn đúng tiêu chuẩn giúp đảm bảo an toàn sản xuất lâu dài.
Để hiểu khu vực sơn trong tổng thể dây chuyền, bạn nên tham khảo bài “Dây chuyền sơn: Cấu tạo, nguyên lý và lựa chọn công nghệ phù hợp ngành công nghiệp”.
2. Phân vùng ATEX sơn trong khu vực nguy hiểm
2.1 Nguyên tắc phân vùng ATEX sơn
phân vùng ATEX sơn là quá trình đánh giá tần suất xuất hiện của hỗn hợp khí hoặc bụi dễ cháy trong không khí.
Theo tiêu chuẩn EN 60079-10, khu vực nguy hiểm được phân thành các vùng dựa trên khả năng xuất hiện của khí hoặc bụi cháy nổ.
Việc phân vùng giúp xác định loại thiết bị điện và cơ khí được phép lắp đặt trong từng khu vực.
Trong hệ thống sơn công nghiệp, quá trình phân vùng ATEX sơn thường được thực hiện ngay từ giai đoạn thiết kế dây chuyền.
2.2 Zone 0 trong khu vực sơn
Zone 0 là khu vực mà hỗn hợp khí dễ cháy tồn tại liên tục hoặc trong thời gian dài.
Trong dây chuyền sơn, Zone 0 hiếm khi xuất hiện nhưng có thể tồn tại bên trong bồn chứa dung môi hoặc đường ống dẫn dung môi kín.
Thiết bị lắp đặt trong Zone 0 phải đạt cấp bảo vệ rất cao như Ex ia hoặc Ex ma.
Trong thực tế, việc thiết kế ATEX khu vực sơn thường cố gắng tránh tạo ra vùng Zone 0.
2.3 Zone 1 trong hệ thống sơn
Zone 1 là khu vực có khả năng xuất hiện hỗn hợp khí dễ cháy trong điều kiện vận hành bình thường.
Trong buồng phun sơn dung môi, hơi VOC thường xuyên tồn tại nên khu vực này thường được phân loại Zone 1.
Thiết bị điện trong vùng này phải đạt chứng nhận chống cháy nổ ATEX với cấp bảo vệ Ex d hoặc Ex e.
Ngoài ra, nhiệt độ bề mặt thiết bị phải thấp hơn nhiệt độ tự cháy của dung môi.
2.4 Zone 2 trong dây chuyền sơn
Zone 2 là khu vực mà hỗn hợp khí cháy chỉ xuất hiện trong thời gian ngắn hoặc khi có sự cố.
Ví dụ như khu vực xung quanh buồng sơn hoặc khu vực thông gió.
Trong vùng này có thể sử dụng thiết bị đạt cấp Ex n hoặc Ex ec.
Tuy mức độ nguy hiểm thấp hơn nhưng phân vùng ATEX sơn vẫn yêu cầu kiểm soát nguồn phát tia lửa.
2.5 Phân vùng bụi trong hệ thống sơn tĩnh điện
Ngoài khí cháy, phân vùng ATEX sơn còn áp dụng cho môi trường bụi.
Zone 20 là khu vực có bụi cháy tồn tại liên tục.
Zone 21 là khu vực bụi xuất hiện thường xuyên trong quá trình vận hành.
Zone 22 là khu vực bụi xuất hiện không thường xuyên.
Trong dây chuyền sơn bột, cyclone thu hồi bột thường được phân loại Zone 21.
2.6 Phương pháp đánh giá phân vùng ATEX
Quá trình phân vùng ATEX sơn thường dựa trên các yếu tố kỹ thuật.
Nồng độ VOC trong không khí được đo bằng cảm biến LEL.
Tốc độ thông gió trong buồng sơn thường đạt 0.3–0.5 m/s.
Lưu lượng khí thải có thể từ 15.000 đến 35.000 m³/h tùy quy mô buồng sơn.
Các thông số này giúp xác định chính xác ATEX khu vực sơn.
3. Yêu cầu kỹ thuật của thiết bị ATEX sơn trong khu vực nguy hiểm
3.1 Nguyên tắc lựa chọn thiết bị ATEX sơn
Trong môi trường có nguy cơ cháy nổ, việc lựa chọn thiết bị ATEX sơn phải dựa trên kết quả phân vùng ATEX sơn và đặc tính của môi chất dễ cháy. Thiết bị điện, cơ khí và điều khiển cần được chứng nhận phù hợp với nhóm khí, cấp nhiệt độ và cấp bảo vệ.
Theo tiêu chuẩn EN 60079, thiết bị được phân loại theo nhóm IIA, IIB và IIC. Trong ngành sơn dung môi, phần lớn hơi VOC thuộc nhóm IIA hoặc IIB.
Ngoài ra, cấp nhiệt độ của thiết bị phải thấp hơn nhiệt độ tự bốc cháy của dung môi ít nhất 20%. Đây là yêu cầu cơ bản khi áp dụng tiêu chuẩn ATEX sơn trong dây chuyền sản xuất.
3.2 Phân loại thiết bị theo nhóm và cấp bảo vệ
Thiết bị trong ATEX khu vực sơn được phân loại theo nhóm và cấp bảo vệ nhằm kiểm soát nguy cơ phát sinh nguồn đánh lửa.
Thiết bị nhóm II được sử dụng trong môi trường công nghiệp có khí cháy. Nhóm này tiếp tục được chia thành IIA, IIB và IIC dựa trên năng lượng đánh lửa tối thiểu.
Các cấp bảo vệ phổ biến bao gồm Ex d, Ex e, Ex i và Ex n. Ví dụ, motor chống nổ Ex d sử dụng vỏ kín chịu áp lực để ngăn tia lửa thoát ra ngoài.
Việc lựa chọn đúng cấp bảo vệ là yêu cầu quan trọng của chống cháy nổ ATEX trong nhà máy sơn.
3.3 Yêu cầu đối với động cơ điện trong hệ thống sơn
Động cơ điện sử dụng trong thiết bị ATEX sơn thường được thiết kế theo chuẩn Ex d hoặc Ex e. Các motor này có vỏ chống nổ bằng gang hoặc hợp kim nhôm, chịu được áp suất nổ nội bộ mà không làm lan truyền ra môi trường xung quanh.
Công suất motor trong hệ thống quạt hút buồng sơn thường từ 5 kW đến 30 kW. Nhiệt độ bề mặt thiết bị phải nằm trong giới hạn cấp nhiệt độ T1 đến T6.
Ví dụ, dung môi Toluene có nhiệt độ tự cháy khoảng 480°C nên thiết bị cần cấp T3 hoặc thấp hơn. Đây là thông số quan trọng khi triển khai tiêu chuẩn ATEX sơn.
3.4 Yêu cầu đối với hệ thống chiếu sáng chống cháy nổ
Trong ATEX khu vực sơn, hệ thống chiếu sáng phải được thiết kế theo chuẩn đèn chống nổ Ex. Đèn thường sử dụng vỏ kính cường lực và thân nhôm đúc để chịu áp lực nổ.
Chỉ số bảo vệ IP của đèn phải đạt tối thiểu IP65 để ngăn dung môi và bụi sơn xâm nhập.
Nhiệt độ bề mặt đèn phải được kiểm soát dưới giới hạn của cấp nhiệt độ ATEX. Đối với buồng phun sơn dung môi, đèn LED chống nổ thường có công suất từ 40 W đến 80 W.
Những yêu cầu này giúp đảm bảo chống cháy nổ ATEX trong môi trường có nồng độ VOC cao.
3.5 Thiết bị đo và cảm biến trong hệ thống ATEX
Các hệ thống thiết bị ATEX sơn hiện đại thường tích hợp nhiều cảm biến nhằm kiểm soát môi trường cháy nổ.
Cảm biến LEL được sử dụng để đo nồng độ hơi dung môi trong không khí. Khi nồng độ đạt 10–20% LEL, hệ thống cảnh báo sẽ kích hoạt.
Ngoài ra còn có cảm biến nhiệt độ, cảm biến áp suất và cảm biến dòng khí trong hệ thống thông gió.
Tất cả các thiết bị đo này phải đạt chứng nhận Ex i hoặc Ex d để đáp ứng yêu cầu tiêu chuẩn ATEX sơn.
3.6 Hệ thống nối đất và chống tĩnh điện
Một trong những nguồn gây cháy phổ biến trong ATEX khu vực sơn là phóng tĩnh điện. Khi các chi tiết kim loại hoặc bề mặt sơn tích tụ điện tích, tia lửa có thể phát sinh.
Vì vậy hệ thống dây chuyền cần được nối đất với điện trở tiếp địa dưới 10 Ω. Các móc treo, băng tải và buồng sơn đều phải kết nối với hệ thống grounding.
Ngoài ra, nhiều dây chuyền hiện đại sử dụng thanh ionizer để triệt tiêu điện tích tĩnh.
Giải pháp này đóng vai trò quan trọng trong hệ thống chống cháy nổ ATEX.
3.7 Kiểm định và chứng nhận thiết bị ATEX
Trước khi đưa vào vận hành, thiết bị ATEX sơn phải được kiểm định bởi các tổ chức chứng nhận như TÜV, Baseefa hoặc Intertek.
Thiết bị phải có nhãn ATEX ghi rõ mã chứng nhận, cấp bảo vệ và nhóm khí. Ví dụ: II 2G Ex d IIB T4.
Ngoài ra, nhà máy cần lưu trữ hồ sơ kỹ thuật, chứng chỉ và tài liệu kiểm định để phục vụ audit an toàn.
Việc kiểm soát thiết bị theo quy định này là yêu cầu bắt buộc trong tiêu chuẩn ATEX sơn.
Tiêu chuẩn ATEX thường được so sánh với “Tiêu chuẩn NFPA dây chuyền sơn công nghiệp”.
4. Thiết kế hệ thống sơn đáp ứng tiêu chuẩn ATEX
4.1 Thiết kế thông gió trong ATEX khu vực sơn
Hệ thống thông gió đóng vai trò then chốt trong việc kiểm soát nồng độ hơi dung môi trong ATEX khu vực sơn.
Theo tiêu chuẩn kỹ thuật, tốc độ dòng khí trong buồng phun sơn thường nằm trong khoảng 0.3 đến 0.5 m/s. Lưu lượng khí thải có thể đạt 20.000 đến 40.000 m³/h tùy kích thước buồng.
Hệ thống quạt hút phải sử dụng motor chống nổ và cánh quạt chống tia lửa.
Thiết kế thông gió hợp lý giúp giảm nồng độ VOC xuống dưới 25% LEL, đảm bảo tuân thủ tiêu chuẩn ATEX sơn.
4.2 Thiết kế buồng phun sơn đạt chuẩn ATEX
Buồng phun sơn là khu vực có nguy cơ cháy nổ cao nhất trong dây chuyền. Do đó việc thiết kế buồng phải tuân thủ các nguyên tắc của tiêu chuẩn ATEX sơn.
Vỏ buồng thường được làm bằng thép mạ kẽm dày 1.2–2 mm. Hệ thống lọc sơn có thể sử dụng filter giấy, filter sợi thủy tinh hoặc water curtain.
Ngoài ra, toàn bộ thiết bị điện trong buồng phải đạt chuẩn thiết bị ATEX sơn.
Thiết kế này giúp kiểm soát hơi dung môi và hạn chế nguy cơ cháy nổ.
4.3 Hệ thống thu hồi sơn và lọc bụi
Trong dây chuyền sơn bột, bụi polymer mịn có thể tạo thành hỗn hợp nổ trong không khí. Vì vậy hệ thống thu hồi phải được thiết kế theo yêu cầu phân vùng ATEX sơn.
Cyclone thu hồi bột thường được phân loại Zone 21. Bộ lọc cartridge cần tích hợp hệ thống xả áp nổ và van chống cháy lan.
Ngoài ra, quạt hút trong hệ thống lọc bụi phải sử dụng cánh quạt chống tia lửa.
Những giải pháp này đảm bảo hệ thống tuân thủ chống cháy nổ ATEX.
4.4 Thiết kế hệ thống điện trong dây chuyền sơn
Hệ thống điện trong dây chuyền sơn phải được phân tách rõ ràng theo ATEX khu vực sơn.
Tủ điện chính thường đặt ngoài khu vực nguy hiểm. Các đường cáp đi vào vùng ATEX phải sử dụng cáp chống cháy và đầu nối chống nổ.
Ống luồn dây phải đạt chuẩn IP65 hoặc cao hơn. Ngoài ra, các công tắc và cảm biến trong vùng nguy hiểm phải đạt chứng nhận Ex.
Thiết kế hệ thống điện đúng tiêu chuẩn giúp đáp ứng đầy đủ yêu cầu của tiêu chuẩn ATEX sơn.
4.5 Hệ thống giám sát an toàn và cảnh báo
Trong dây chuyền hiện đại, hệ thống giám sát an toàn là thành phần quan trọng để duy trì chống cháy nổ ATEX.
Các hệ thống SCADA hoặc PLC có thể tích hợp cảm biến LEL, cảm biến nhiệt và cảm biến áp suất.
Khi nồng độ dung môi vượt quá ngưỡng an toàn, hệ thống sẽ tự động dừng phun sơn và tăng lưu lượng thông gió.
Những cơ chế bảo vệ này giúp duy trì điều kiện vận hành an toàn theo tiêu chuẩn ATEX sơn.
4.6 Quy trình vận hành và bảo trì
Ngoài thiết kế kỹ thuật, việc vận hành đúng quy trình cũng ảnh hưởng trực tiếp đến hiệu quả của tiêu chuẩn ATEX sơn.
Nhân viên cần được đào tạo về an toàn cháy nổ, kiểm soát tĩnh điện và sử dụng thiết bị đúng quy định.
Hệ thống thông gió và lọc khí phải được kiểm tra định kỳ. Bộ lọc sơn thường cần thay thế sau 200–400 giờ vận hành.
Quy trình bảo trì đúng chuẩn giúp duy trì hiệu quả thiết bị ATEX sơn trong thời gian dài.
4.7 Tích hợp ATEX trong thiết kế tổng thể nhà máy
Trong các dự án công nghiệp lớn, tiêu chuẩn ATEX sơn thường được tích hợp ngay từ giai đoạn thiết kế nhà máy.
Các khu vực lưu trữ dung môi, pha sơn, buồng sơn và khu vực sấy được phân vùng rõ ràng. Hệ thống HVAC, điện và PCCC được thiết kế đồng bộ.
Cách tiếp cận này giúp giảm chi phí cải tạo sau này và đảm bảo dây chuyền đáp ứng yêu cầu của khách hàng quốc tế.
Việc tích hợp ATEX khu vực sơn ngay từ đầu mang lại lợi ích lâu dài cho doanh nghiệp.
5. Lợi ích khi áp dụng tiêu chuẩn ATEX sơn trong nhà máy công nghiệp
5.1 Giảm nguy cơ cháy nổ trong dây chuyền sơn
Việc áp dụng tiêu chuẩn ATEX sơn giúp giảm đáng kể nguy cơ cháy nổ trong các dây chuyền sử dụng dung môi hữu cơ. Trong quá trình phun sơn, hơi VOC có thể tạo thành hỗn hợp cháy khi nồng độ nằm trong khoảng giới hạn nổ.
Ví dụ, dung môi Butyl Acetate có giới hạn cháy thấp LEL khoảng 1.4% thể tích và giới hạn nổ trên UEL khoảng 7.5%. Khi hệ thống thông gió hoạt động không hiệu quả, nồng độ hơi dung môi có thể tăng nhanh.
Nhờ thiết kế ATEX khu vực sơn đúng tiêu chuẩn, các nguồn phát tia lửa được kiểm soát và nguy cơ cháy nổ được giảm xuống mức tối thiểu.
5.2 Tăng độ an toàn cho người lao động
Trong môi trường sơn công nghiệp, người lao động thường làm việc gần các thiết bị điện, buồng phun và hệ thống dung môi dễ cháy. Khi triển khai tiêu chuẩn ATEX sơn, toàn bộ thiết bị trong khu vực nguy hiểm đều được thiết kế nhằm ngăn chặn tia lửa điện.
Ngoài ra, hệ thống giám sát nồng độ VOC và cảnh báo LEL giúp phát hiện sớm tình trạng nguy hiểm. Khi nồng độ đạt 20% LEL, hệ thống sẽ kích hoạt cảnh báo và tăng lưu lượng thông gió.
Những cơ chế này giúp tăng mức độ an toàn trong ATEX khu vực sơn và bảo vệ sức khỏe cho nhân viên vận hành.
5.3 Đáp ứng yêu cầu của khách hàng quốc tế
Nhiều tập đoàn sản xuất tại châu Âu và Bắc Mỹ yêu cầu dây chuyền sơn phải tuân thủ tiêu chuẩn ATEX sơn trước khi phê duyệt nhà cung cấp.
Trong các ngành như sản xuất ô tô, thiết bị điện tử hoặc nội thất kim loại, hệ thống sơn thường phải đáp ứng tiêu chuẩn EHS nghiêm ngặt. Việc áp dụng chống cháy nổ ATEX giúp doanh nghiệp đáp ứng các cuộc audit kỹ thuật từ khách hàng FDI.
Ngoài ra, việc tuân thủ tiêu chuẩn an toàn quốc tế cũng giúp doanh nghiệp nâng cao uy tín và tăng khả năng tham gia chuỗi cung ứng toàn cầu.
5.4 Tăng tuổi thọ thiết bị và độ ổn định vận hành
Hệ thống được thiết kế theo tiêu chuẩn ATEX sơn thường sử dụng các thiết bị chất lượng cao và được kiểm định nghiêm ngặt. Ví dụ, motor chống nổ thường có lớp bảo vệ cách điện cấp F hoặc H và vòng bi chịu nhiệt cao.
Nhờ vậy thiết bị có thể hoạt động ổn định trong môi trường có hơi dung môi và nhiệt độ cao.
Bên cạnh đó, các thiết bị ATEX sơn được thiết kế với vỏ kín chống bụi và chống ăn mòn, giúp giảm tần suất bảo trì và tăng tuổi thọ vận hành của dây chuyền.
5.5 Hỗ trợ tuân thủ quy định an toàn và môi trường
Các cơ quan quản lý môi trường và an toàn lao động ngày càng yêu cầu doanh nghiệp kiểm soát chặt chẽ nguy cơ cháy nổ.
Việc áp dụng tiêu chuẩn ATEX sơn giúp doanh nghiệp xây dựng hệ thống quản lý rủi ro hiệu quả. Các hồ sơ phân vùng nguy hiểm, chứng nhận thiết bị và kế hoạch kiểm soát cháy nổ có thể được sử dụng trong các đợt kiểm tra an toàn.
Bên cạnh đó, hệ thống thông gió và xử lý khí thải trong ATEX khu vực sơn cũng giúp giảm phát thải VOC ra môi trường.
5.6 Tối ưu thiết kế nhà máy và chi phí vận hành
Khi triển khai tiêu chuẩn ATEX sơn ngay từ giai đoạn thiết kế nhà máy, doanh nghiệp có thể tối ưu bố trí dây chuyền và hệ thống kỹ thuật.
Ví dụ, khu vực pha sơn, buồng sơn và khu vực sấy được bố trí tách biệt nhằm giảm nguy cơ lan truyền cháy nổ. Hệ thống thông gió và đường ống khí được thiết kế theo luồng khí một chiều.
Những giải pháp này giúp giảm chi phí cải tạo sau này và tối ưu hiệu quả vận hành của ATEX khu vực sơn trong dài hạn.
5.7 Tăng khả năng đạt chứng nhận quốc tế
Nhiều hệ thống quản lý như ISO 45001 hoặc ISO 14001 yêu cầu doanh nghiệp đánh giá và kiểm soát rủi ro cháy nổ trong môi trường sản xuất.
Việc áp dụng tiêu chuẩn ATEX sơn giúp doanh nghiệp xây dựng hệ thống quản lý an toàn phù hợp với các tiêu chuẩn quốc tế. Hồ sơ phân vùng nguy hiểm và chứng nhận thiết bị ATEX sơn là tài liệu quan trọng trong các cuộc đánh giá.
Nhờ vậy doanh nghiệp có thể dễ dàng đạt được các chứng nhận cần thiết để mở rộng thị trường xuất khẩu.
Một yêu cầu quan trọng để đáp ứng ATEX được trình bày tại “Nối đất và chống tĩnh điện trong dây chuyền sơn”.
6. Hướng dẫn triển khai tiêu chuẩn ATEX sơn cho dây chuyền sơn tại Việt Nam
6.1 Đánh giá rủi ro cháy nổ trong dây chuyền sơn
Bước đầu tiên khi triển khai tiêu chuẩn ATEX sơn là thực hiện đánh giá rủi ro cháy nổ trong toàn bộ dây chuyền.
Quá trình này bao gồm phân tích các nguồn phát sinh hơi dung môi, bụi sơn và nguồn đánh lửa. Các yếu tố như lưu lượng thông gió, nhiệt độ vận hành và loại dung môi sử dụng đều cần được xem xét.
Kết quả đánh giá sẽ xác định các khu vực cần áp dụng phân vùng ATEX sơn và lựa chọn thiết bị phù hợp.
6.2 Thực hiện phân vùng ATEX khu vực sơn
Sau khi đánh giá rủi ro, bước tiếp theo là xác định các vùng nguy hiểm theo tiêu chuẩn EN 60079.
Các khu vực như buồng phun sơn dung môi thường được phân loại Zone 1. Khu vực xung quanh buồng sơn và hệ thống thông gió có thể được phân loại Zone 2.
Trong dây chuyền sơn bột, cyclone và bộ lọc bụi thường được phân loại Zone 21 hoặc Zone 22.
Việc xác định chính xác ATEX khu vực sơn là cơ sở để lựa chọn thiết bị và thiết kế hệ thống an toàn.
6.3 Lựa chọn thiết bị ATEX phù hợp
Sau khi hoàn thành phân vùng ATEX sơn, nhà máy cần lựa chọn các thiết bị ATEX sơn phù hợp với từng khu vực.
Các thiết bị thường bao gồm motor chống nổ, đèn chống nổ, cảm biến LEL, công tắc Ex và tủ điện chống nổ.
Ví dụ, trong Zone 1 cần sử dụng thiết bị có cấp bảo vệ Ex d hoặc Ex e. Trong Zone 2 có thể sử dụng thiết bị Ex n hoặc Ex ec.
Việc lựa chọn thiết bị đúng tiêu chuẩn giúp đảm bảo hệ thống chống cháy nổ ATEX hoạt động hiệu quả.
6.4 Thiết kế hệ thống thông gió và kiểm soát VOC
Hệ thống thông gió đóng vai trò quan trọng trong việc duy trì nồng độ hơi dung môi dưới giới hạn nguy hiểm.
Trong ATEX khu vực sơn, tốc độ dòng khí trong buồng phun thường được duy trì ở mức 0.3–0.5 m/s. Lưu lượng khí thải có thể đạt 25.000–45.000 m³/h tùy kích thước dây chuyền.
Ngoài ra, hệ thống xử lý khí thải như buồng đốt RTO hoặc bộ hấp phụ than hoạt tính có thể được sử dụng để kiểm soát VOC.
Những giải pháp này giúp đảm bảo dây chuyền đáp ứng tiêu chuẩn ATEX sơn và các quy định môi trường.
6.5 Đào tạo nhân viên vận hành
Việc đào tạo nhân viên là yếu tố quan trọng để duy trì hiệu quả của tiêu chuẩn ATEX sơn.
Nhân viên cần được huấn luyện về nhận biết khu vực nguy hiểm, kiểm soát tĩnh điện và sử dụng thiết bị an toàn. Ngoài ra, họ cũng cần hiểu cách xử lý sự cố khi nồng độ dung môi vượt ngưỡng an toàn.
Trong nhiều nhà máy, các chương trình đào tạo chống cháy nổ ATEX được tổ chức định kỳ mỗi năm.
Đào tạo đúng cách giúp giảm rủi ro vận hành trong ATEX khu vực sơn.
6.6 Kiểm tra và bảo trì hệ thống ATEX
Để đảm bảo hệ thống luôn hoạt động an toàn, các thiết bị ATEX sơn cần được kiểm tra và bảo trì định kỳ.
Motor chống nổ cần được kiểm tra nhiệt độ và độ rung sau mỗi 2000 giờ vận hành. Hệ thống thông gió và lọc khí phải được vệ sinh thường xuyên để duy trì lưu lượng khí thiết kế.
Ngoài ra, cảm biến LEL cần được hiệu chuẩn định kỳ để đảm bảo độ chính xác.
Các hoạt động bảo trì này giúp duy trì hiệu quả của tiêu chuẩn ATEX sơn trong suốt vòng đời thiết bị.
6.7 Lộ trình nâng cấp dây chuyền sơn theo tiêu chuẩn ATEX
Đối với nhiều nhà máy tại Việt Nam, dây chuyền sơn hiện hữu có thể chưa đáp ứng đầy đủ tiêu chuẩn ATEX sơn.
Trong trường hợp này, doanh nghiệp có thể triển khai lộ trình nâng cấp từng bước. Giai đoạn đầu là đánh giá phân vùng ATEX sơn và thay thế các thiết bị điện không đạt chuẩn.
Giai đoạn tiếp theo là cải thiện hệ thống thông gió, lắp đặt cảm biến LEL và nâng cấp hệ thống điều khiển.
Cuối cùng là hoàn thiện toàn bộ ATEX khu vực sơn theo tiêu chuẩn quốc tế.
7. Các sai lầm phổ biến khi triển khai tiêu chuẩn ATEX sơn trong nhà máy
7.1 Không thực hiện đánh giá rủi ro cháy nổ ban đầu
Một sai lầm phổ biến khi áp dụng tiêu chuẩn ATEX sơn là bỏ qua bước đánh giá rủi ro cháy nổ toàn diện trong dây chuyền. Nhiều nhà máy chỉ thay thế một số thiết bị điện chống nổ mà không phân tích đầy đủ các nguồn phát sinh hơi dung môi hoặc bụi sơn.
Trong thực tế, nguy cơ cháy nổ trong ATEX khu vực sơn có thể xuất phát từ nhiều yếu tố như bay hơi dung môi, tích tụ bụi sơn hoặc phóng tĩnh điện. Nếu không thực hiện đánh giá rủi ro theo tiêu chuẩn EN 1127-1, việc thiết kế hệ thống sẽ thiếu cơ sở kỹ thuật.
Do đó, bước đánh giá rủi ro ban đầu là nền tảng để triển khai tiêu chuẩn ATEX sơn hiệu quả.
7.2 Phân vùng ATEX sơn không chính xác
Sai sót trong quá trình phân vùng ATEX sơn có thể dẫn đến việc lựa chọn thiết bị không phù hợp với mức độ nguy hiểm của khu vực.
Ví dụ, một số nhà máy phân loại buồng phun sơn dung môi là Zone 2 thay vì Zone 1. Điều này dẫn đến việc lắp đặt thiết bị điện không đủ cấp bảo vệ.
Trong trường hợp nồng độ VOC tăng cao, thiết bị không đạt chuẩn có thể trở thành nguồn phát tia lửa. Vì vậy, quá trình phân vùng ATEX sơn cần được thực hiện bởi chuyên gia có kinh nghiệm và dựa trên các tiêu chuẩn kỹ thuật quốc tế.
7.3 Sử dụng thiết bị không đạt chuẩn ATEX
Một số doanh nghiệp cố gắng giảm chi phí bằng cách sử dụng thiết bị thông thường thay vì thiết bị ATEX sơn đạt chứng nhận.
Các thiết bị như motor điện, đèn chiếu sáng hoặc công tắc nếu không được thiết kế chống nổ có thể phát sinh tia lửa khi vận hành. Trong môi trường chứa hơi dung môi dễ cháy, nguy cơ cháy nổ sẽ tăng đáng kể.
Do đó, mọi thiết bị lắp đặt trong ATEX khu vực sơn cần có chứng nhận ATEX và được ghi rõ cấp bảo vệ như Ex d, Ex e hoặc Ex i.
7.4 Không kiểm soát tĩnh điện trong dây chuyền
Phóng tĩnh điện là một trong những nguyên nhân phổ biến gây cháy nổ trong dây chuyền sơn. Khi các chi tiết kim loại hoặc bề mặt sơn tích tụ điện tích, tia lửa nhỏ cũng có thể kích hoạt phản ứng cháy.
Trong nhiều trường hợp, hệ thống chống cháy nổ ATEX đã được lắp đặt nhưng nhà máy lại bỏ qua việc nối đất cho băng tải hoặc móc treo sản phẩm.
Điện trở nối đất trong hệ thống ATEX khu vực sơn nên được duy trì dưới 10 Ω để đảm bảo an toàn vận hành.
7.5 Thiếu hệ thống giám sát nồng độ VOC
Trong các dây chuyền sơn dung môi hiện đại, cảm biến LEL đóng vai trò quan trọng trong việc phát hiện nguy cơ cháy nổ.
Tuy nhiên, nhiều nhà máy chỉ dựa vào hệ thống thông gió mà không lắp đặt thiết bị đo nồng độ hơi dung môi. Khi lưu lượng khí giảm hoặc hệ thống thông gió gặp sự cố, nồng độ VOC có thể tăng nhanh.
Việc tích hợp cảm biến trong thiết bị ATEX sơn giúp hệ thống giám sát môi trường và kích hoạt cảnh báo khi nồng độ đạt 10–20% LEL.
7.6 Bảo trì thiết bị không đúng quy trình
Một số nhà máy sau khi lắp đặt hệ thống theo tiêu chuẩn ATEX sơn lại không duy trì chế độ kiểm tra và bảo trì định kỳ.
Motor chống nổ, cảm biến LEL hoặc hệ thống thông gió nếu không được kiểm tra thường xuyên có thể giảm hiệu suất hoặc mất khả năng bảo vệ.
Các thiết bị ATEX sơn cần được kiểm tra định kỳ theo hướng dẫn của nhà sản xuất và tiêu chuẩn IEC 60079-17. Quy trình này giúp duy trì hiệu quả của hệ thống chống cháy nổ ATEX trong thời gian dài.
7.7 Không đào tạo nhân viên về ATEX
Ngay cả khi hệ thống kỹ thuật được thiết kế đúng chuẩn, rủi ro vẫn có thể phát sinh nếu nhân viên vận hành không hiểu rõ nguyên tắc an toàn.
Trong ATEX khu vực sơn, các hành vi như sử dụng thiết bị điện cá nhân, hút thuốc hoặc thao tác sai quy trình đều có thể tạo ra nguồn đánh lửa.
Do đó, chương trình đào tạo về tiêu chuẩn ATEX sơn cần được tổ chức định kỳ để nâng cao nhận thức an toàn cho toàn bộ nhân viên.
8. Xu hướng công nghệ và tương lai của tiêu chuẩn ATEX sơn
8.1 Ứng dụng hệ thống giám sát thông minh
Các nhà máy hiện đại đang tích hợp công nghệ IoT để giám sát môi trường trong ATEX khu vực sơn.
Cảm biến VOC, cảm biến nhiệt độ và cảm biến áp suất được kết nối với hệ thống điều khiển trung tâm. Dữ liệu được phân tích theo thời gian thực nhằm phát hiện sớm nguy cơ cháy nổ.
Nhờ đó, hệ thống chống cháy nổ ATEX không chỉ hoạt động theo cơ chế phản ứng mà còn có khả năng dự đoán rủi ro.
8.2 Tích hợp hệ thống quản lý an toàn EHS
Nhiều doanh nghiệp đang tích hợp tiêu chuẩn ATEX sơn vào hệ thống quản lý môi trường, sức khỏe và an toàn lao động.
Các dữ liệu về nồng độ VOC, nhiệt độ thiết bị và trạng thái thông gió được lưu trữ trong hệ thống quản lý EHS. Nhờ vậy, doanh nghiệp có thể theo dõi xu hướng rủi ro và cải thiện hiệu quả vận hành.
Việc tích hợp này giúp ATEX khu vực sơn trở thành một phần trong chiến lược quản lý an toàn tổng thể của nhà máy.
8.3 Thiết bị ATEX thế hệ mới
Các nhà sản xuất thiết bị công nghiệp đang phát triển nhiều loại thiết bị ATEX sơn với hiệu suất cao và kích thước nhỏ gọn.
Ví dụ, đèn LED chống nổ thế hệ mới có hiệu suất phát sáng trên 120 lm/W và tuổi thọ hơn 50.000 giờ. Motor chống nổ hiện đại sử dụng vật liệu cách điện chịu nhiệt cao và vòng bi bôi trơn đặc biệt.
Những cải tiến này giúp nâng cao hiệu quả của hệ thống chống cháy nổ ATEX trong môi trường sản xuất khắc nghiệt.
8.4 Tự động hóa dây chuyền sơn
Xu hướng tự động hóa đang thay đổi cách triển khai tiêu chuẩn ATEX sơn trong nhà máy.

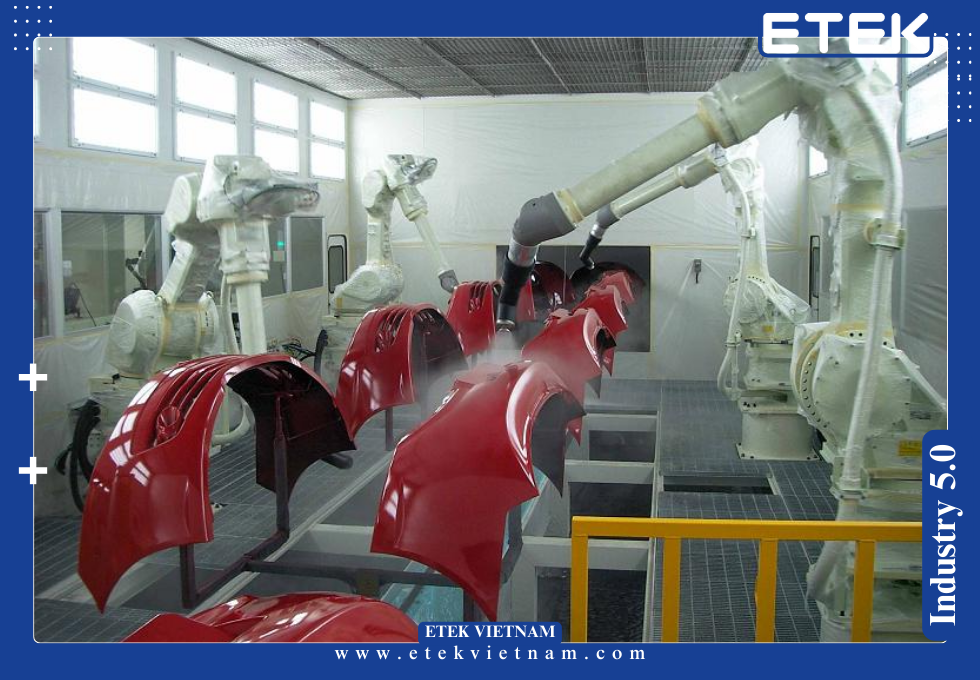

Robot phun sơn và hệ thống điều khiển PLC giúp giảm sự hiện diện của con người trong khu vực nguy hiểm. Đồng thời, các thiết bị tự động được thiết kế sẵn theo tiêu chuẩn thiết bị ATEX sơn.
Nhờ vậy, mức độ an toàn trong ATEX khu vực sơn được cải thiện đáng kể.
8.5 Kết hợp ATEX với tiêu chuẩn môi trường
Trong bối cảnh các quy định môi trường ngày càng nghiêm ngặt, nhiều nhà máy đang kết hợp tiêu chuẩn ATEX sơn với các công nghệ giảm phát thải VOC.
Các hệ thống xử lý khí thải như RTO, buồng hấp phụ than hoạt tính hoặc hệ thống tái sinh dung môi được tích hợp trong dây chuyền.
Sự kết hợp này giúp doanh nghiệp vừa đảm bảo chống cháy nổ ATEX, vừa đáp ứng yêu cầu về bảo vệ môi trường.
8.6 Xu hướng tiêu chuẩn hóa toàn cầu
Mặc dù tiêu chuẩn ATEX sơn xuất phát từ Liên minh châu Âu, nhiều quốc gia trên thế giới đang áp dụng các tiêu chuẩn tương đương như IECEx.
Điều này tạo ra xu hướng tiêu chuẩn hóa toàn cầu trong lĩnh vực an toàn cháy nổ. Các nhà máy sản xuất tại châu Á, bao gồm Việt Nam, cũng đang nâng cấp dây chuyền để đáp ứng yêu cầu này.
Việc triển khai đúng phân vùng ATEX sơn và sử dụng thiết bị ATEX sơn đạt chuẩn sẽ giúp doanh nghiệp dễ dàng tham gia thị trường quốc tế.
8.7 Vai trò của ATEX trong chuyển đổi công nghiệp
Trong quá trình chuyển đổi sang sản xuất thông minh, tiêu chuẩn ATEX sơn vẫn đóng vai trò cốt lõi trong đảm bảo an toàn.
Các nhà máy hiện đại không chỉ tập trung vào năng suất mà còn chú trọng đến quản lý rủi ro và bảo vệ con người. Hệ thống chống cháy nổ ATEX vì vậy trở thành một phần quan trọng của chiến lược phát triển bền vững.
Việc đầu tư đúng vào ATEX khu vực sơn giúp doanh nghiệp nâng cao năng lực cạnh tranh và đảm bảo an toàn lâu dài.
TÌM HIỂU THÊM:
