DỮ LIỆU THIẾT KẾ DÂY CHUYỀN SƠN: 9 NHÓM THÔNG TIN ĐẦU VÀO CẦN THU THẬP NGAY TỪ ĐẦU
Dữ liệu thiết kế dây chuyền sơn là nền tảng quyết định độ chính xác của toàn bộ hồ sơ kỹ thuật, từ bố trí mặt bằng, lựa chọn thiết bị đến tính toán công suất. Nếu dữ liệu đầu vào thiếu hoặc sai lệch, dự án dễ gặp tình trạng phải chỉnh sửa thiết kế, thay đổi thiết bị và phát sinh chi phí EPC. Việc chuẩn hóa ngay từ đầu giúp chủ đầu tư, đơn vị tư vấn và nhà thầu nói cùng một ngôn ngữ kỹ thuật.
1. NHÓM DỮ LIỆU SẢN PHẨM TRONG DỮ LIỆU THIẾT KẾ DÂY CHUYỀN SƠN
Thông tin về sản phẩm là nhóm dữ liệu quan trọng nhất trong dữ liệu thiết kế dây chuyền sơn. Mọi tính toán về công suất băng tải, kích thước buồng sơn, thời gian sấy và tốc độ line đều xuất phát từ đặc tính chi tiết cần sơn.
1.1 Kích thước hình học sản phẩm trong dữ liệu thiết kế dây chuyền sơn
Kích thước chi tiết ảnh hưởng trực tiếp đến thiết kế băng tải treo, khoảng cách móc treo và chiều cao buồng sơn. Các thông số cần cung cấp gồm chiều dài, chiều rộng, chiều cao, bán kính cong và điểm treo.
Ví dụ với khung thép kích thước 1200 x 600 x 400 mm, khoảng cách móc treo thường thiết kế từ 800 đến 1000 mm. Nếu dữ liệu kích thước không chính xác, buồng sơn có thể thiếu không gian thao tác hoặc gây va chạm trong hệ thống conveyor.
Trong thiết kế dây chuyền sơn, kích thước sản phẩm còn quyết định chiều rộng buồng phun sơn và tiết diện luồng khí hút.
1.2 Khối lượng chi tiết và tải trọng hệ thống treo
Khối lượng sản phẩm ảnh hưởng trực tiếp đến tải trọng băng tải. Các hệ thống conveyor trong dây chuyền sơn thường thiết kế theo tải trọng từ 30 kg đến 150 kg mỗi móc treo.
Nếu chi tiết có khối lượng 80 kg và khoảng cách treo 900 mm, tải trọng tuyến tính của line có thể đạt 90 kg/m. Thông số này được dùng để chọn motor reducer, xích tải và ray dẫn hướng.
Trong dữ liệu đầu vào EPC, thông tin tải trọng giúp tính toán hệ số an toàn cơ khí của hệ thống truyền động và kết cấu thép treo.
1.3 Sản lượng thiết kế và công suất dây chuyền
Sản lượng sản xuất là cơ sở để xác định tốc độ băng tải và chiều dài các khu vực xử lý. Ví dụ dây chuyền cần đạt 200 sản phẩm mỗi giờ với khoảng cách treo 1 m, tốc độ băng tải tối thiểu sẽ là 3.3 m/phút.
Trong thực tế thiết kế dây chuyền sơn, kỹ sư thường tính toán thêm hệ số dự phòng 10 đến 20 phần trăm để đảm bảo công suất khi tăng ca hoặc thay đổi sản phẩm.
Các dữ liệu sản lượng cũng ảnh hưởng đến dung tích buồng sấy, công suất burner và lưu lượng quạt tuần hoàn.
1.4 Vật liệu nền của sản phẩm
Loại vật liệu nền ảnh hưởng trực tiếp đến quy trình xử lý bề mặt. Thép carbon, thép mạ kẽm, nhôm hoặc nhựa đều yêu cầu quy trình tiền xử lý khác nhau.
Ví dụ thép carbon thường cần quy trình tẩy dầu, tẩy gỉ, phosphating. Nhôm thường cần xử lý chromate hoặc zirconium conversion coating.
Trong thông số sản xuất sơn, vật liệu nền còn ảnh hưởng đến độ bám dính, độ dày lớp phủ và nhiệt độ sấy tối đa.
1.5 Độ phức tạp hình học và vùng khuất sơn
Các chi tiết có nhiều góc khuất hoặc cấu trúc hộp kín thường khó phủ sơn đồng đều. Trong trường hợp này, thiết kế buồng sơn cần bổ sung súng phun tự động nhiều góc hoặc robot phun sơn.
Nếu dữ liệu này không được cung cấp đầy đủ trong dữ liệu thiết kế dây chuyền sơn, lớp phủ có thể không đạt độ dày tiêu chuẩn ở vùng khuất.
Các tiêu chuẩn phổ biến yêu cầu độ dày lớp sơn bột từ 60 đến 120 micron tùy ứng dụng.
1.6 Yêu cầu về bề mặt hoàn thiện
Chất lượng bề mặt sau sơn được đánh giá qua các chỉ tiêu như độ bóng, độ nhám và độ đồng đều màu sắc. Ví dụ sơn tĩnh điện cho thiết bị gia dụng thường yêu cầu độ bóng 80 đến 90 GU ở góc đo 60 độ.
Trong yêu cầu kỹ thuật sơn, các tiêu chuẩn kiểm tra phổ biến gồm ASTM D3359 cho độ bám dính và ASTM D523 cho độ bóng.
Những thông số này quyết định lựa chọn loại súng phun, áp suất khí và tốc độ phun.
1.7 Tỷ lệ sản phẩm lỗi cho phép
Trong sản xuất công nghiệp, tỷ lệ lỗi cho phép thường được xác định ở mức 1 đến 3 phần trăm. Con số này ảnh hưởng đến thiết kế khu vực sửa lỗi hoặc rework.
Nếu tỷ lệ lỗi cao hơn, dây chuyền cần bổ sung khu vực chà nhám và sơn lại. Điều này làm tăng diện tích nhà xưởng và chi phí thiết bị.
Việc xác định sớm tỷ lệ lỗi trong dữ liệu thiết kế dây chuyền sơn giúp tối ưu bố trí layout nhà máy.
Để hiểu vai trò dữ liệu trong toàn bộ hệ thống sơn, bạn nên tham khảo bài “Dây chuyền sơn: Cấu tạo, nguyên lý và lựa chọn công nghệ phù hợp ngành công nghiệp”.
2. NHÓM DỮ LIỆU QUY TRÌNH CÔNG NGHỆ SƠN
Quy trình công nghệ là nhóm dữ liệu quan trọng thứ hai trong dữ liệu thiết kế dây chuyền sơn. Thông tin này quyết định cấu trúc các khu vực trong dây chuyền như tiền xử lý, buồng phun, buồng sấy và khu làm nguội.
2.1 Loại công nghệ sơn sử dụng
Các dây chuyền sơn hiện nay thường áp dụng sơn tĩnh điện, sơn ướt solvent-based hoặc water-based. Mỗi công nghệ yêu cầu thiết kế thiết bị khác nhau.
Ví dụ dây chuyền sơn tĩnh điện cần hệ thống thu hồi bột cyclone và cartridge filter. Ngược lại, dây chuyền sơn ướt cần hệ thống xử lý sơn dư bằng water curtain hoặc dry filter.
Trong thiết kế dây chuyền sơn, lựa chọn công nghệ còn ảnh hưởng đến yêu cầu phòng chống cháy nổ.
2.2 Số lớp sơn và cấu trúc lớp phủ
Một hệ sơn tiêu chuẩn có thể gồm lớp primer, lớp basecoat và lớp clear coat. Tổng độ dày lớp phủ thường từ 80 đến 160 micron.
Nếu chỉ dùng sơn bột, hệ sơn có thể chỉ gồm một lớp duy nhất. Tuy nhiên với sản phẩm ngoài trời, nhiều nhà máy áp dụng hệ duplex gồm primer epoxy và topcoat polyester.
Các thông tin này cần được xác định rõ trong yêu cầu kỹ thuật sơn để tính toán thời gian sấy và chiều dài lò.
2.3 Thời gian gel và nhiệt độ sấy
Thời gian sấy phụ thuộc vào loại sơn và độ dày lớp phủ. Ví dụ sơn bột polyester thường cần nhiệt độ 180 đến 200 độ C trong 12 đến 15 phút.
Để đạt điều kiện này, lò sấy cần thiết kế chiều dài phù hợp với tốc độ băng tải. Nếu băng tải chạy 3 m/phút, chiều dài vùng nhiệt có thể cần tới 36 đến 45 m.
Trong thông số sản xuất sơn, các dữ liệu về nhiệt độ và thời gian sấy là yếu tố bắt buộc.
2.4 Điều kiện môi trường buồng sơn
Độ ẩm và nhiệt độ không khí trong buồng sơn ảnh hưởng trực tiếp đến chất lượng lớp phủ. Nhiều dây chuyền yêu cầu độ ẩm tương đối từ 50 đến 70 phần trăm.
Nếu độ ẩm vượt quá 80 phần trăm, bề mặt sơn dễ xuất hiện hiện tượng pinhole hoặc orange peel.
Do đó, trong dữ liệu đầu vào EPC, cần xác định rõ yêu cầu HVAC cho khu vực sơn.
2.5 Thời gian lưu giữa các công đoạn
Khoảng thời gian giữa tiền xử lý và phun sơn phải được kiểm soát chặt chẽ để tránh oxy hóa bề mặt. Thông thường thời gian này không vượt quá 2 giờ đối với thép carbon.
Nếu vượt quá giới hạn, lớp phosphating có thể bị suy giảm hiệu quả bám dính.
Thông tin này cần được đưa vào dữ liệu thiết kế dây chuyền sơn để bố trí buffer zone hợp lý.
2.6 Phương pháp tiền xử lý bề mặt
Các dây chuyền công nghiệp thường sử dụng hệ thống phun spray tunnel với 5 đến 9 bể xử lý. Quy trình phổ biến gồm tẩy dầu, rửa nước, phosphating và passivation.
Mỗi công đoạn có thời gian phun từ 60 đến 120 giây. Tổng chiều dài tunnel có thể từ 12 đến 25 m.
Trong thiết kế dây chuyền sơn, thông số này quyết định lưu lượng bơm và dung tích bể hóa chất.
2.7 Phương pháp làm nguội sau sấy
Sau khi ra khỏi lò sấy, sản phẩm cần được làm nguội xuống dưới 40 độ C trước khi tháo móc. Khu vực làm nguội có thể sử dụng quạt gió cưỡng bức hoặc cooling tunnel.
Nếu tốc độ line cao, khu làm nguội có thể dài tới 15 đến 20 m.
Dữ liệu này cần được xác định sớm trong dữ liệu thiết kế dây chuyền sơn để tránh thiếu diện tích nhà xưởng.
3. NHÓM DỮ LIỆU NHÀ XƯỞNG VÀ LAYOUT TRONG DỮ LIỆU THIẾT KẾ DÂY CHUYỀN SƠN
Thông tin về nhà xưởng là nhóm dữ liệu nền tảng trong dữ liệu thiết kế dây chuyền sơn. Nhiều dự án phải thay đổi thiết kế hoặc cắt giảm công năng do không khảo sát kỹ không gian nhà xưởng ngay từ đầu. Các dữ liệu về kích thước, cao độ, kết cấu và luồng di chuyển quyết định trực tiếp đến phương án bố trí thiết bị, chiều dài dây chuyền và cấu hình băng tải.
Trong giai đoạn chuẩn bị dữ liệu đầu vào EPC, các thông tin layout cần được đo đạc chính xác và thể hiện trên bản vẽ CAD với sai số nhỏ hơn 20 mm. Điều này giúp kỹ sư thiết kế tránh xung đột không gian khi lắp đặt buồng sơn, lò sấy hoặc hệ thống xử lý khí thải.
3.1 Kích thước tổng thể nhà xưởng
Chiều dài, chiều rộng và chiều cao nhà xưởng quyết định phương án bố trí line sơn. Một dây chuyền sơn tĩnh điện tiêu chuẩn cho sản phẩm cơ khí có chiều dài tổng thể từ 60 m đến 120 m.
Ví dụ với công suất 200 sản phẩm mỗi giờ, dây chuyền có thể bao gồm tunnel tiền xử lý 18 m, buồng sơn 8 m, lò sấy 40 m và khu làm nguội 15 m. Tổng chiều dài line có thể đạt 85 m.
Trong dữ liệu thiết kế dây chuyền sơn, kích thước nhà xưởng cần được cung cấp kèm bản vẽ mặt bằng và mặt cắt để xác định chính xác không gian lắp đặt.
3.2 Chiều cao trần và khoảng không kỹ thuật
Chiều cao trần ảnh hưởng trực tiếp đến hệ thống băng tải treo. Hầu hết các dây chuyền sơn treo sử dụng conveyor chạy trên cao với chiều cao móc treo từ 2.2 m đến 2.8 m.
Ngoài ra cần thêm khoảng không kỹ thuật cho ray treo, motor drive và hệ thống bảo trì. Khoảng cách từ đỉnh ray đến trần thường yêu cầu tối thiểu 1 m.
Nếu chiều cao nhà xưởng nhỏ hơn 6 m, việc bố trí thiết kế dây chuyền sơn có thể gặp khó khăn khi lắp đặt lò sấy hoặc hệ thống lọc bụi.
3.3 Khả năng chịu tải của kết cấu nhà xưởng
Kết cấu mái hoặc khung thép nhà xưởng phải đủ khả năng chịu tải cho hệ thống treo. Một tuyến conveyor có tải trọng thiết kế từ 80 đến 120 kg/m.
Với dây chuyền dài 80 m, tổng tải trọng động có thể vượt 6 đến 8 tấn. Do đó cần kiểm tra khả năng chịu tải của dầm mái hoặc thiết kế khung đỡ độc lập.
Thông tin này phải nằm trong dữ liệu đầu vào EPC để đảm bảo an toàn kết cấu trong quá trình vận hành.
3.4 Luồng di chuyển vật liệu và logistics
Luồng di chuyển của nguyên liệu và sản phẩm ảnh hưởng lớn đến hiệu suất sản xuất. Trong nhiều nhà máy, dây chuyền sơn được bố trí theo dạng chữ U hoặc chữ L để tối ưu không gian.
Khoảng cách từ khu gia công đến khu sơn nên nhỏ hơn 50 m để giảm thời gian vận chuyển.
Trong dữ liệu thiết kế dây chuyền sơn, cần xác định rõ vị trí nhập liệu, khu treo sản phẩm và khu tháo sản phẩm để tối ưu logistics nội bộ.
3.5 Khu vực lưu trữ và buffer sản phẩm
Trong sản xuất thực tế, dây chuyền sơn cần có khu buffer để lưu tạm sản phẩm trước và sau khi sơn. Khu vực này giúp cân bằng tốc độ giữa các công đoạn.
Ví dụ buffer trước sơn có thể chứa 100 đến 200 sản phẩm. Với khoảng cách treo 1 m, khu buffer cần chiều dài từ 100 m đến 200 m ray treo.
Việc tính toán buffer là một phần quan trọng của dữ liệu thiết kế dây chuyền sơn nhằm đảm bảo dây chuyền vận hành ổn định.
3.6 Khu vực bảo trì và tiếp cận thiết bị
Mỗi thiết bị trong dây chuyền cần có khoảng không bảo trì tối thiểu từ 800 mm đến 1200 mm. Điều này đặc biệt quan trọng với buồng sơn, hệ thống cyclone và quạt hút.
Nếu không có dữ liệu không gian bảo trì trong thiết kế dây chuyền sơn, việc thay thế bộ lọc hoặc bảo trì quạt sẽ rất khó khăn.
Các dự án EPC thường yêu cầu bản vẽ maintenance clearance ngay từ giai đoạn thiết kế cơ sở.
3.7 Điều kiện môi trường nhà xưởng
Nhiệt độ môi trường và độ ẩm trong nhà xưởng ảnh hưởng trực tiếp đến chất lượng lớp sơn. Nhiều dây chuyền yêu cầu nhiệt độ môi trường từ 20 đến 30 độ C.
Độ ẩm tương đối nên duy trì từ 50 đến 70 phần trăm để tránh hiện tượng ngưng tụ hoặc lỗi bề mặt.
Thông tin môi trường này cần được đưa vào dữ liệu thiết kế dây chuyền sơn để tính toán hệ thống thông gió và điều hòa không khí.
Phần lớn dữ liệu đầu vào được thu thập trong giai đoạn khảo sát, trình bày tại bài “Khảo sát hiện trạng nhà máy trước khi đầu tư dây chuyền sơn”.
4. NHÓM DỮ LIỆU HẠ TẦNG KỸ THUẬT TRONG DỮ LIỆU THIẾT KẾ DÂY CHUYỀN SƠN
Hạ tầng kỹ thuật là yếu tố quyết định khả năng vận hành ổn định của dây chuyền. Trong dữ liệu thiết kế dây chuyền sơn, các thông số về điện, khí nén, nhiên liệu và nước phải được cung cấp đầy đủ để tính toán công suất thiết bị.
Nếu dữ liệu này không chính xác, hệ thống có thể gặp tình trạng thiếu năng lượng hoặc phải nâng cấp hạ tầng sau khi lắp đặt.
4.1 Công suất điện cấp cho dây chuyền
Một dây chuyền sơn công nghiệp có thể tiêu thụ điện từ 120 kW đến 400 kW tùy quy mô. Các thiết bị tiêu thụ điện lớn gồm quạt hút buồng sơn, motor conveyor và hệ thống lọc bụi.
Ví dụ quạt hút buồng sơn có thể cần công suất 30 kW với lưu lượng gió 25000 m³/h.
Trong dữ liệu đầu vào EPC, cần cung cấp thông tin về điện áp, tần số và công suất trạm biến áp.
4.2 Nguồn nhiên liệu cho lò sấy
Lò sấy trong thiết kế dây chuyền sơn thường sử dụng gas LPG, khí tự nhiên hoặc dầu DO. Công suất burner có thể từ 300000 kcal/h đến hơn 1000000 kcal/h.
Ví dụ lò sấy dài 40 m cho sơn bột polyester thường cần burner khoảng 600000 kcal/h.
Thông tin về nguồn nhiên liệu giúp kỹ sư thiết kế hệ thống cấp gas và an toàn cháy nổ.
4.3 Hệ thống khí nén
Khí nén được sử dụng cho súng phun sơn, van điều khiển và thiết bị tự động hóa. Áp suất làm việc phổ biến từ 6 đến 8 bar.
Một buồng sơn tự động có thể tiêu thụ 2 đến 3 m³/phút khí nén.
Trong thông số sản xuất sơn, lưu lượng khí nén ảnh hưởng trực tiếp đến hiệu quả phun và chất lượng lớp phủ.
4.4 Nguồn nước cho tiền xử lý
Hệ thống tiền xử lý có thể tiêu thụ từ 1 đến 3 m³ nước mỗi giờ. Ngoài ra cần nước cho hệ thống rửa và bù hóa chất.
Chất lượng nước cũng rất quan trọng. Nhiều dây chuyền yêu cầu nước có độ cứng thấp hơn 100 ppm CaCO₃.
Thông tin này cần được cung cấp trong dữ liệu thiết kế dây chuyền sơn để thiết kế hệ thống xử lý nước.
4.5 Hệ thống xử lý khí thải
Các dây chuyền sơn cần hệ thống xử lý khí thải để đáp ứng tiêu chuẩn môi trường. Lưu lượng khí thải từ buồng sơn có thể đạt 20000 đến 40000 m³/h.
Các công nghệ xử lý phổ biến gồm cyclone, cartridge filter và tháp hấp phụ than hoạt tính.
Trong yêu cầu kỹ thuật sơn, tiêu chuẩn khí thải thường phải đáp ứng QCVN 19:2009 hoặc tiêu chuẩn tương đương.
4.6 Hệ thống xử lý nước thải
Nước thải từ tiền xử lý thường chứa dầu, phosphate và kim loại nặng. Lưu lượng nước thải có thể từ 1 đến 2 m³/h.
Hệ thống xử lý thường bao gồm bể trung hòa, bể keo tụ và bể lắng.
Việc xác định thông số nước thải là một phần quan trọng của dữ liệu đầu vào EPC.
4.7 Hệ thống an toàn và phòng cháy
Các dây chuyền sơn, đặc biệt là sơn dung môi, phải tuân thủ tiêu chuẩn an toàn cháy nổ. Hệ thống cần có cảm biến nhiệt, cảm biến gas và hệ thống chữa cháy tự động.
Trong dữ liệu thiết kế dây chuyền sơn, các tiêu chuẩn phổ biến gồm NFPA 33 cho buồng sơn và NFPA 86 cho lò công nghiệp.
Việc xác định sớm yêu cầu an toàn giúp tránh thay đổi thiết kế ở giai đoạn sau.
5. NHÓM DỮ LIỆU THIẾT BỊ CÔNG NGHỆ TRONG DỮ LIỆU THIẾT KẾ DÂY CHUYỀN SƠN
Trong thực tế triển khai dự án, nhiều sai lệch phát sinh do thiếu thông tin chi tiết về thiết bị. Vì vậy, nhóm dữ liệu thiết bị phải được xác định rõ ngay trong dữ liệu thiết kế dây chuyền sơn. Những thông tin này giúp kỹ sư lựa chọn đúng công suất, kích thước và cấu hình thiết bị, đồng thời đảm bảo dây chuyền vận hành ổn định trong điều kiện sản xuất thực tế.
Ở giai đoạn lập hồ sơ dữ liệu đầu vào EPC, các thông số thiết bị cần được tiêu chuẩn hóa thành bảng dữ liệu kỹ thuật để tránh sai khác giữa tư vấn thiết kế và nhà thầu cung cấp thiết bị.

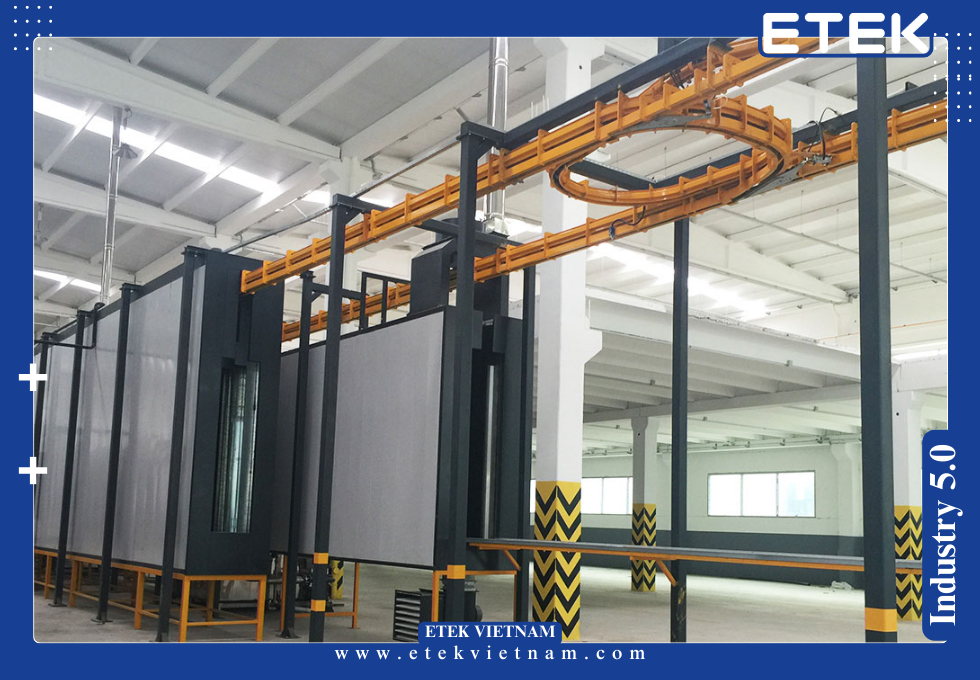

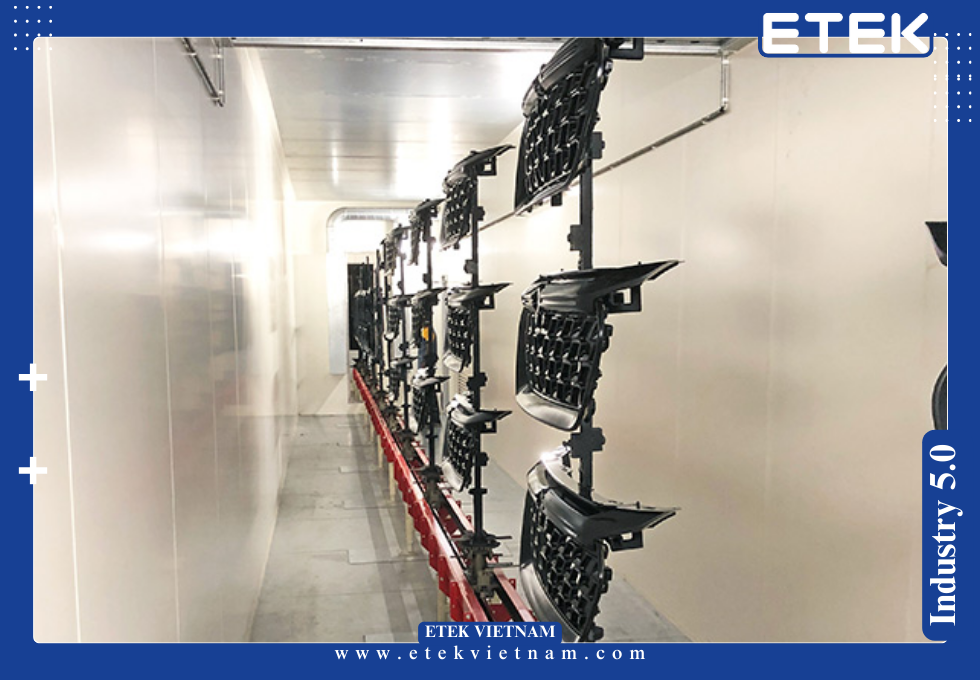

5.1 Thông số hệ thống băng tải trong thiết kế dây chuyền sơn
Băng tải là hệ thống trung tâm của toàn bộ thiết kế dây chuyền sơn. Các thông số cần xác định gồm loại conveyor, bước xích, tải trọng cho phép và tốc độ vận hành.
Các hệ thống phổ biến gồm conveyor treo dạng Power and Free, conveyor xích đơn hoặc conveyor monorail. Tải trọng thiết kế thường từ 50 kg đến 150 kg cho mỗi móc treo.
Tốc độ line được tính toán dựa trên sản lượng sản xuất. Ví dụ với công suất 180 sản phẩm mỗi giờ và khoảng cách treo 1 m, tốc độ băng tải khoảng 3 m/phút.
Các dữ liệu này là thành phần quan trọng của dữ liệu thiết kế dây chuyền sơn nhằm đảm bảo hệ thống vận chuyển ổn định và đồng bộ với các công đoạn khác.

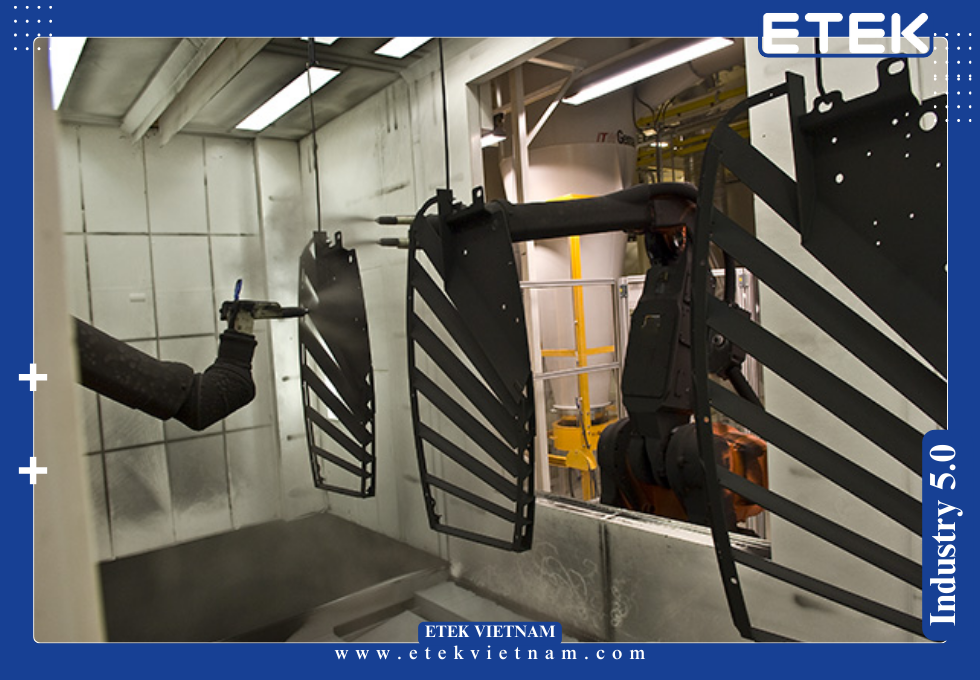

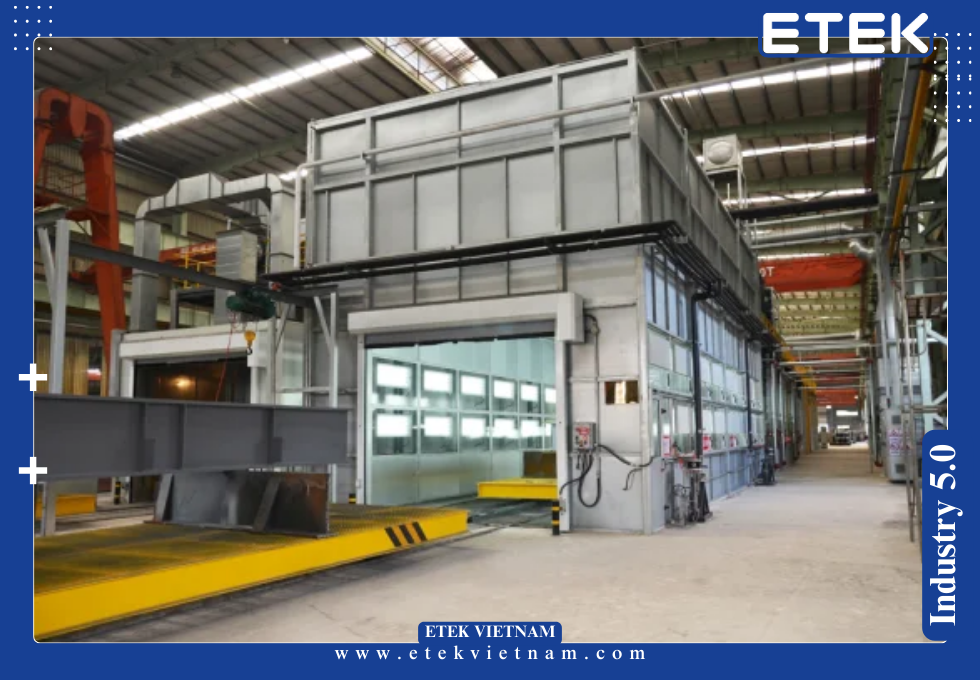

5.2 Thông số buồng phun sơn
Buồng phun sơn là khu vực quyết định trực tiếp chất lượng lớp phủ. Các thông số thiết kế gồm chiều rộng buồng, chiều cao làm việc, lưu lượng gió và tốc độ dòng khí.
Một buồng sơn tĩnh điện công nghiệp thường có lưu lượng hút từ 20000 đến 35000 m³/h. Tốc độ gió qua mặt buồng thường duy trì từ 0.4 đến 0.6 m/s.
Trong yêu cầu kỹ thuật sơn, các thông số này giúp đảm bảo bụi sơn được thu hồi hiệu quả và môi trường làm việc đạt tiêu chuẩn an toàn.
Nếu các dữ liệu này không được cung cấp chính xác trong dữ liệu thiết kế dây chuyền sơn, hiệu suất thu hồi bột có thể giảm xuống dưới 90 phần trăm.
5.3 Hệ thống thu hồi bột sơn
Trong dây chuyền sơn tĩnh điện, hệ thống thu hồi bột giúp giảm tiêu hao vật liệu và chi phí vận hành. Các hệ thống hiện đại thường sử dụng cyclone kết hợp cartridge filter.
Hiệu suất thu hồi bột có thể đạt 95 đến 98 phần trăm nếu thiết kế đúng lưu lượng khí và kích thước cyclone.
Thông số quan trọng trong thông số sản xuất sơn gồm kích thước hạt bột, mật độ bột và tốc độ dòng khí.
Các dữ liệu này phải được đưa vào dữ liệu thiết kế dây chuyền sơn để lựa chọn thiết bị lọc phù hợp.
5.4 Thông số lò sấy
Lò sấy là thiết bị tiêu thụ năng lượng lớn nhất trong dây chuyền. Các thông số quan trọng gồm nhiệt độ vận hành, thời gian lưu và lưu lượng khí tuần hoàn.
Ví dụ lò sấy sơn bột polyester thường vận hành ở 180 đến 200 độ C. Thời gian lưu sản phẩm trong lò khoảng 12 đến 15 phút.
Nếu tốc độ băng tải là 3 m/phút, chiều dài vùng nhiệt của lò cần từ 36 đến 45 m.
Các dữ liệu nhiệt này phải được xác định rõ trong dữ liệu thiết kế dây chuyền sơn để tính toán công suất burner và quạt tuần hoàn.
5.5 Hệ thống thông gió và lọc bụi
Hệ thống thông gió trong dây chuyền sơn giúp kiểm soát môi trường làm việc và loại bỏ bụi sơn. Lưu lượng quạt hút có thể từ 20000 đến 40000 m³/h tùy kích thước buồng sơn.
Các hệ thống lọc bụi thường sử dụng cartridge filter với hiệu suất lọc đạt 99 phần trăm đối với hạt bụi kích thước 1 micron.
Trong dữ liệu đầu vào EPC, thông tin này giúp xác định kích thước ống gió, công suất quạt và diện tích bộ lọc.
5.6 Hệ thống điều khiển tự động
Các dây chuyền sơn hiện đại sử dụng PLC để điều khiển toàn bộ thiết bị. Hệ thống điều khiển giám sát tốc độ conveyor, nhiệt độ lò sấy và áp suất buồng sơn.
Các cảm biến nhiệt độ thường có độ chính xác ±1 độ C. Tín hiệu điều khiển được tích hợp qua giao thức Modbus hoặc Ethernet công nghiệp.
Trong dữ liệu thiết kế dây chuyền sơn, yêu cầu tự động hóa cần được xác định rõ để lựa chọn hệ thống điều khiển phù hợp.
5.7 Yêu cầu về vật liệu chế tạo thiết bị
Các thiết bị tiếp xúc hóa chất trong tiền xử lý thường được chế tạo từ thép không gỉ hoặc thép carbon phủ epoxy.
Đối với buồng sơn bột, vật liệu thường là thép tấm sơn tĩnh điện hoặc thép mạ kẽm.
Những yêu cầu vật liệu này được xác định dựa trên yêu cầu kỹ thuật sơn và điều kiện vận hành thực tế của nhà máy.
Thông tin vật liệu giúp đảm bảo tuổi thọ thiết bị và giảm chi phí bảo trì trong suốt vòng đời dự án.
Cách dữ liệu được sử dụng trong thiết kế sẽ được trình bày tại bài “Thiết kế tổng thể dây chuyền sơn công nghiệp”.
6. NHÓM DỮ LIỆU TIÊU CHUẨN CHẤT LƯỢNG TRONG DỮ LIỆU THIẾT KẾ DÂY CHUYỀN SƠN
Một trong những mục tiêu quan trọng của dữ liệu thiết kế dây chuyền sơn là đảm bảo sản phẩm sau sơn đạt các tiêu chuẩn chất lượng yêu cầu. Những tiêu chuẩn này ảnh hưởng trực tiếp đến lựa chọn quy trình công nghệ, thiết bị và điều kiện vận hành.
Trong nhiều dự án, việc xác định rõ tiêu chuẩn chất lượng ngay từ giai đoạn chuẩn bị dữ liệu đầu vào EPC giúp tránh thay đổi thiết kế sau này.
6.1 Tiêu chuẩn độ dày lớp sơn
Độ dày lớp sơn là thông số cơ bản trong thông số sản xuất sơn. Đối với sơn bột công nghiệp, độ dày phổ biến từ 60 đến 120 micron.
Nếu lớp sơn quá mỏng, khả năng chống ăn mòn giảm đáng kể. Nếu quá dày, bề mặt có thể xuất hiện hiện tượng chảy sơn hoặc da cam.
Thông tin độ dày lớp phủ cần được xác định rõ trong dữ liệu thiết kế dây chuyền sơn để điều chỉnh tốc độ phun và thời gian sấy.
6.2 Tiêu chuẩn độ bám dính
Độ bám dính được kiểm tra theo phương pháp cross-cut test theo tiêu chuẩn ASTM D3359. Kết quả thường được đánh giá từ cấp 0 đến cấp 5.
Trong nhiều ngành công nghiệp, yêu cầu phổ biến là đạt cấp 4B hoặc 5B.
Các tiêu chuẩn này phải được đưa vào yêu cầu kỹ thuật sơn để đảm bảo hệ thống tiền xử lý và quy trình sấy được thiết kế phù hợp.
6.3 Tiêu chuẩn độ bền ăn mòn
Độ bền ăn mòn thường được đánh giá bằng thử nghiệm phun muối theo tiêu chuẩn ASTM B117. Thời gian thử nghiệm có thể từ 500 giờ đến hơn 1000 giờ tùy ngành.
Ví dụ trong ngành cơ khí ngoài trời, nhiều sản phẩm yêu cầu khả năng chống ăn mòn 720 giờ.
Các yêu cầu này là một phần của dữ liệu thiết kế dây chuyền sơn vì chúng ảnh hưởng đến lựa chọn hóa chất tiền xử lý và loại sơn.
6.4 Tiêu chuẩn độ bóng và màu sắc
Độ bóng bề mặt thường được đo bằng gloss meter ở góc 60 độ. Các sản phẩm gia dụng có thể yêu cầu độ bóng từ 80 đến 95 GU.
Đối với sản phẩm công nghiệp, độ bóng thường thấp hơn để tăng khả năng che khuyết điểm bề mặt.
Thông tin này được xác định trong thông số sản xuất sơn và ảnh hưởng đến lựa chọn loại bột sơn hoặc dung môi.
6.5 Tiêu chuẩn độ bền cơ học
Các lớp sơn công nghiệp phải chịu được va đập và mài mòn trong quá trình sử dụng. Thử nghiệm độ bền va đập thường thực hiện theo tiêu chuẩn ASTM D2794.
Nhiều sản phẩm yêu cầu chịu được lực va đập từ 40 đến 60 kg.cm mà không bong tróc lớp sơn.
Các tiêu chuẩn này cần được xác định trong dữ liệu thiết kế dây chuyền sơn để lựa chọn loại sơn và điều kiện sấy phù hợp.
6.6 Tiêu chuẩn kiểm tra ngoại quan
Ngoại quan bề mặt được kiểm tra bằng mắt thường dưới ánh sáng tiêu chuẩn 1000 lux. Các lỗi phổ biến gồm bọt khí, pinhole hoặc vết chảy sơn.
Tỷ lệ lỗi cho phép thường nhỏ hơn 2 phần trăm tổng sản lượng.
Các tiêu chuẩn kiểm tra ngoại quan cần được ghi rõ trong yêu cầu kỹ thuật sơn để thiết kế khu kiểm tra và sửa lỗi.
6.7 Quy trình kiểm soát chất lượng
Để đảm bảo sản phẩm đạt tiêu chuẩn, dây chuyền cần có quy trình kiểm soát chất lượng rõ ràng. Các bước kiểm tra có thể bao gồm đo độ dày sơn, kiểm tra độ bám dính và thử nghiệm độ bóng.
Nhiều nhà máy áp dụng hệ thống kiểm soát theo tiêu chuẩn ISO 9001 hoặc IATF 16949.
Những yêu cầu kiểm soát này là phần không thể thiếu trong dữ liệu thiết kế dây chuyền sơn vì chúng ảnh hưởng đến bố trí khu kiểm tra và thiết bị đo lường.
7. NHÓM DỮ LIỆU VẬN HÀNH SẢN XUẤT TRONG DỮ LIỆU THIẾT KẾ DÂY CHUYỀN SƠN
Ngoài các thông số thiết bị và quy trình, dữ liệu vận hành thực tế cũng là một phần quan trọng trong dữ liệu thiết kế dây chuyền sơn. Những thông tin này giúp kỹ sư dự đoán chính xác điều kiện vận hành, tối ưu hiệu suất dây chuyền và hạn chế các rủi ro phát sinh sau khi đưa vào sản xuất.
Trong nhiều dự án dữ liệu đầu vào EPC, nhóm thông tin vận hành thường bị đánh giá thấp. Tuy nhiên, thực tế cho thấy đây là yếu tố quyết định khả năng vận hành ổn định và chi phí sản xuất dài hạn của dây chuyền.
7.1 Số ca sản xuất và thời gian vận hành
Một nhà máy sơn công nghiệp thường vận hành từ 1 đến 3 ca mỗi ngày. Mỗi ca sản xuất kéo dài từ 8 đến 10 giờ.
Nếu dây chuyền vận hành 3 ca liên tục, tổng thời gian hoạt động có thể đạt 6000 đến 7200 giờ mỗi năm. Khi đó, các thiết bị như quạt hút, conveyor và burner phải được thiết kế với hệ số bền cao hơn.
Thông tin về thời gian vận hành cần được đưa vào dữ liệu thiết kế dây chuyền sơn để lựa chọn thiết bị có tuổi thọ và độ bền phù hợp.
7.2 Tỷ lệ thay đổi sản phẩm
Nhiều nhà máy sản xuất nhiều loại sản phẩm khác nhau trên cùng một dây chuyền. Sự thay đổi kích thước hoặc màu sơn có thể ảnh hưởng đến thời gian chuyển đổi sản xuất.
Ví dụ nếu nhà máy thay đổi màu sơn 5 lần mỗi ngày, hệ thống buồng sơn cần thiết kế chức năng vệ sinh nhanh hoặc thay cartridge filter.
Các dữ liệu này cần được đưa vào thiết kế dây chuyền sơn để giảm thời gian dừng máy và tăng hiệu suất sản xuất.
7.3 Thời gian bảo trì định kỳ
Các thiết bị như quạt hút, burner và conveyor cần được bảo trì định kỳ sau mỗi 2000 đến 4000 giờ vận hành.
Trong dữ liệu thiết kế dây chuyền sơn, cần xác định rõ chu kỳ bảo trì để bố trí không gian tiếp cận thiết bị và kế hoạch bảo dưỡng.
Việc dự đoán trước nhu cầu bảo trì giúp giảm thời gian dừng dây chuyền và tránh các sự cố ngoài kế hoạch.
7.4 Mức tiêu hao vật liệu sơn
Mức tiêu hao vật liệu phụ thuộc vào loại sơn và hiệu suất thu hồi. Đối với sơn bột, hiệu suất thu hồi thường đạt 95 đến 98 phần trăm.
Ví dụ để phủ lớp sơn dày 80 micron trên bề mặt 1 m², lượng bột sơn tiêu thụ khoảng 120 đến 140 g.
Các thông số này nằm trong thông số sản xuất sơn và là cơ sở để tính toán chi phí vận hành.
7.5 Mức tiêu hao năng lượng
Một dây chuyền sơn công nghiệp có thể tiêu thụ từ 200 đến 500 kWh điện mỗi giờ vận hành. Ngoài ra còn tiêu thụ nhiên liệu cho lò sấy.
Ví dụ lò sấy có burner công suất 600000 kcal/h có thể tiêu thụ khoảng 60 đến 70 kg LPG mỗi giờ.
Những dữ liệu năng lượng này cần được đưa vào dữ liệu thiết kế dây chuyền sơn để đánh giá hiệu quả kinh tế của dự án.
7.6 Yêu cầu nhân lực vận hành
Số lượng nhân sự vận hành phụ thuộc vào mức độ tự động hóa của dây chuyền. Một dây chuyền bán tự động thường cần từ 6 đến 10 công nhân mỗi ca.
Trong khi đó, dây chuyền tự động hóa cao chỉ cần từ 3 đến 5 nhân viên vận hành.
Thông tin nhân lực giúp tối ưu chi phí lao động và được đưa vào dữ liệu đầu vào EPC khi lập phương án đầu tư.
7.7 Tỷ lệ dừng máy và hiệu suất vận hành
Trong sản xuất công nghiệp, hiệu suất vận hành tổng thể thường được đánh giá theo chỉ số OEE. Các dây chuyền sơn hiệu quả thường đạt OEE từ 75 đến 85 phần trăm.
Nếu tỷ lệ dừng máy cao hơn 20 phần trăm, cần xem xét lại thiết kế thiết bị hoặc quy trình vận hành.
Những dữ liệu này giúp hoàn thiện dữ liệu thiết kế dây chuyền sơn và đảm bảo dây chuyền đạt hiệu quả sản xuất mong muốn.
8. NHÓM DỮ LIỆU CHI PHÍ VÀ TỐI ƯU ĐẦU TƯ TRONG DỮ LIỆU THIẾT KẾ DÂY CHUYỀN SƠN
Một mục tiêu quan trọng khi chuẩn bị dữ liệu thiết kế dây chuyền sơn là tối ưu chi phí đầu tư và vận hành. Nếu dữ liệu chi phí không được xác định rõ, dự án có thể gặp tình trạng vượt ngân sách hoặc hiệu quả đầu tư thấp.
Trong các dự án dữ liệu đầu vào EPC, thông tin chi phí giúp kỹ sư và chủ đầu tư lựa chọn phương án công nghệ phù hợp.
8.1 Chi phí đầu tư thiết bị
Chi phí thiết bị chiếm phần lớn ngân sách của dự án sơn. Một dây chuyền sơn tĩnh điện công nghiệp có thể có chi phí từ vài tỷ đến hàng chục tỷ đồng tùy công suất.
Các hạng mục chính gồm buồng sơn, hệ thống thu hồi bột, lò sấy và băng tải.
Việc phân tích chi phí thiết bị dựa trên dữ liệu thiết kế dây chuyền sơn giúp xác định phương án đầu tư tối ưu.
8.2 Chi phí xây dựng và hạ tầng
Ngoài thiết bị, dự án còn cần chi phí xây dựng nền móng, hệ thống điện, gas và xử lý môi trường.
Trong nhiều dự án, chi phí hạ tầng có thể chiếm 20 đến 30 phần trăm tổng mức đầu tư.
Các dữ liệu này cần được tổng hợp cùng dữ liệu thiết kế dây chuyền sơn để xây dựng kế hoạch tài chính chính xác.
8.3 Chi phí vận hành dài hạn
Chi phí vận hành bao gồm điện năng, nhiên liệu, hóa chất và vật liệu sơn. Trong vòng đời 10 năm, chi phí vận hành có thể lớn hơn chi phí đầu tư ban đầu.
Ví dụ chi phí năng lượng cho lò sấy có thể chiếm hơn 40 phần trăm chi phí vận hành.
Thông tin này phải được phân tích ngay từ giai đoạn thiết kế dây chuyền sơn để lựa chọn thiết bị tiết kiệm năng lượng.
8.4 Chi phí bảo trì thiết bị
Thiết bị trong dây chuyền sơn phải được bảo trì thường xuyên. Chi phí bảo trì hàng năm thường chiếm khoảng 3 đến 5 phần trăm giá trị thiết bị.
Các chi phí này bao gồm thay bộ lọc, bảo dưỡng quạt và thay thế linh kiện.
Dữ liệu bảo trì cần được đưa vào dữ liệu thiết kế dây chuyền sơn để tính toán chi phí vòng đời thiết bị.
8.5 Khả năng mở rộng dây chuyền
Nhiều nhà máy cần mở rộng công suất trong tương lai. Vì vậy, trong thiết kế dây chuyền sơn nên dự phòng không gian cho việc mở rộng thiết bị.
Ví dụ có thể bố trí vị trí dự phòng cho buồng sơn thứ hai hoặc lò sấy lớn hơn.
Thông tin mở rộng này cần được xác định trong dữ liệu đầu vào EPC ngay từ giai đoạn đầu.
8.6 Phân tích hiệu quả đầu tư
Các dự án công nghiệp thường đánh giá hiệu quả đầu tư thông qua các chỉ số tài chính như IRR hoặc thời gian hoàn vốn.
Với dây chuyền sơn công nghiệp, thời gian hoàn vốn thường từ 3 đến 5 năm tùy sản lượng.
Các tính toán này phải dựa trên dữ liệu thiết kế dây chuyền sơn để đảm bảo tính chính xác.
8.7 Vai trò chuẩn hóa dữ liệu trong dự án EPC
Chuẩn hóa dữ liệu thiết kế dây chuyền sơn giúp giảm rủi ro sai lệch giữa thiết kế và thực tế. Khi các thông tin được chuẩn hóa, các bên tham gia dự án có thể làm việc với cùng một bộ dữ liệu kỹ thuật.
Điều này đặc biệt quan trọng trong các dự án dữ liệu đầu vào EPC, nơi nhiều nhà thầu và đơn vị tư vấn cùng tham gia.
Nhờ đó, dự án có thể giảm chi phí chỉnh sửa thiết kế và rút ngắn thời gian triển khai.
KẾT LUẬN
Việc chuẩn bị đầy đủ dữ liệu thiết kế dây chuyền sơn ngay từ giai đoạn đầu là yếu tố quyết định thành công của dự án. Khi các nhóm dữ liệu về sản phẩm, quy trình, thiết bị, hạ tầng và vận hành được xác định rõ, quá trình thiết kế dây chuyền sơn sẽ chính xác và hiệu quả hơn.
Đối với các dự án công nghiệp quy mô lớn, việc chuẩn hóa dữ liệu đầu vào EPC giúp chủ đầu tư, đơn vị tư vấn và nhà thầu làm việc trên cùng một nền tảng kỹ thuật. Điều này không chỉ giảm rủi ro thiết kế sai mà còn tối ưu chi phí đầu tư và vận hành dài hạn.
Bên cạnh đó, các thông số sản xuất sơn và yêu cầu kỹ thuật sơn cần được xác định chi tiết để đảm bảo sản phẩm đạt tiêu chuẩn chất lượng, đồng thời giúp dây chuyền vận hành ổn định trong suốt vòng đời dự án.
TÌM HIỂU THÊM:
