TỔN THẤT ÁP SUẤT KHÍ THẢI: 6 YẾU TỐ GÂY SỤT ÁP VÀ CÁCH KIỂM SOÁT HIỆU QUẢ
Tổn thất áp suất khí thải là vấn đề cốt lõi trong thiết kế và vận hành hệ thống xử lý khí thải công nghiệp, ảnh hưởng trực tiếp đến hiệu suất quạt, tiêu thụ điện và độ ổn định toàn hệ thống. Việc hiểu đúng bản chất sụt áp giúp kỹ sư kết nối hiệu quả giữa thiết kế đường ống, lựa chọn quạt và bài toán năng lượng dài hạn.
1. BẢN CHẤT TỔN THẤT ÁP SUẤT KHÍ THẢI TRONG HỆ THỐNG CÔNG NGHIỆP
1.1 Khái niệm tổn thất áp suất khí thải và ý nghĩa kỹ thuật
Trong hệ thống xử lý khí thải, tổn thất áp suất khí thải là phần áp suất bị mất khi dòng khí di chuyển qua đường ống, thiết bị và phụ kiện. Đại lượng này thường được biểu diễn bằng Pa hoặc mmH₂O. Sụt áp phát sinh do ma sát, thay đổi hướng dòng và cản trở vật lý. Nếu đánh giá sai, quạt sẽ hoạt động lệch điểm hiệu suất, dẫn đến tăng công suất tiêu thụ và giảm tuổi thọ thiết bị.
1.2 Phân biệt sụt áp cục bộ và sụt áp dọc tuyến
Sụt áp hệ thống khí thải gồm hai thành phần chính là sụt áp dọc tuyến và sụt áp cục bộ. Sụt áp dọc tuyến xảy ra do ma sát giữa khí và thành ống, phụ thuộc chiều dài và độ nhám. Sụt áp cục bộ xuất hiện tại co, tê, van, miệng hút và thiết bị xử lý. Việc cộng gộp hai thành phần này là nền tảng cho quá trình tính tổn thất áp suất chính xác.
1.3 Vai trò của áp suất đường ống khí thải trong thiết kế quạt
Áp suất đường ống khí thải quyết định cột áp yêu cầu của quạt. Nếu tổng sụt áp vượt quá áp suất tĩnh quạt cung cấp, lưu lượng sẽ suy giảm mạnh. Ngược lại, dư áp quá lớn gây lãng phí điện năng. Do đó, kiểm soát chính xác thông số áp suất giúp chọn quạt đúng điểm BEP, tối ưu hiệu suất toàn hệ thống.
1.4 Mối liên hệ giữa lưu lượng, vận tốc và sụt áp
Trong đường ống khí thải, sụt áp tỷ lệ gần như bình phương vận tốc dòng khí. Khi vận tốc tăng từ 12 m/s lên 18 m/s, tổn thất có thể tăng hơn 2 lần. Điều này giải thích vì sao cùng lưu lượng nhưng đường kính ống khác nhau sẽ tạo ra mức sụt áp hoàn toàn khác biệt. Đây là yếu tố thường bị bỏ qua trong giai đoạn thiết kế sơ bộ.
1.5 Đơn vị và tiêu chuẩn đo lường tổn thất áp
Tổn thất áp suất thường được đo bằng Pascal, mmAq hoặc inchWG tùy theo tiêu chuẩn khu vực. Trong thực tế công nghiệp tại Việt Nam, mmH₂O được dùng phổ biến khi đo áp suất quạt và hệ thống. Việc thống nhất đơn vị ngay từ đầu giúp tránh sai lệch khi so sánh dữ liệu thiết kế, dữ liệu đo thực tế và catalogue thiết bị.
1.6 Hệ quả khi đánh giá sai tổn thất áp suất
Đánh giá thấp tổn thất áp suất khí thải khiến quạt không đạt lưu lượng thiết kế, làm giảm hiệu suất thu gom và xử lý. Đánh giá quá cao lại dẫn đến chọn quạt dư công suất, tăng chi phí đầu tư và vận hành. Trong cả hai trường hợp, chi phí vòng đời hệ thống đều bị ảnh hưởng nghiêm trọng, đặc biệt với hệ thống vận hành liên tục 24/7.
- Tổng quan hệ thống xử lý khí thải xem tại bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. YẾU TỐ MA SÁT GÂY SỤT ÁP HỆ THỐNG KHÍ THẢI
2.1 Ma sát thành ống và ảnh hưởng của độ nhám
Ma sát giữa dòng khí và thành ống là nguồn gây sụt áp lớn nhất trong hệ thống dài. Độ nhám tuyệt đối của vật liệu như thép đen, inox hay composite quyết định hệ số ma sát Darcy. Ống thép đen sau thời gian vận hành có thể tăng độ nhám gấp 2 đến 3 lần, khiến sụt áp tăng đáng kể so với tính toán ban đầu.
2.2 Chiều dài đường ống và tổn thất áp tích lũy
Sụt áp dọc tuyến tỷ lệ thuận với chiều dài đường ống. Với cùng đường kính và vận tốc, tuyến ống dài 40 m sẽ có tổn thất gấp đôi tuyến 20 m. Trong nhà xưởng lớn, việc bố trí quạt quá xa nguồn thải là nguyên nhân phổ biến làm tăng sụt áp mà không mang lại lợi ích xử lý bổ sung.
2.3 Đường kính ống và ảnh hưởng đến vận tốc
Khi giảm đường kính ống, vận tốc khí tăng lên để đảm bảo lưu lượng không đổi. Điều này làm tăng nhanh ma sát và sụt áp. Ví dụ, giảm đường kính từ 500 mm xuống 400 mm có thể làm sụt áp tăng hơn 60 phần trăm. Do đó, lựa chọn đường kính là bài toán cân bằng giữa chi phí vật tư và chi phí năng lượng.
2.4 Chế độ dòng chảy và số Reynolds
Trong hệ thống khí thải công nghiệp, dòng chảy thường ở chế độ rối với Reynolds lớn hơn 4000. Ở chế độ này, sụt áp phụ thuộc mạnh vào độ nhám và vận tốc. Việc giả định dòng chảy lý tưởng hoặc bỏ qua ảnh hưởng Reynolds sẽ làm sai lệch kết quả tính tổn thất áp suất, đặc biệt với lưu lượng lớn.
2.5 Nhiệt độ khí thải và mật độ dòng khí
Nhiệt độ cao làm giảm mật độ khí, ảnh hưởng đến vận tốc và sụt áp. Khí thải ở 180°C có mật độ thấp hơn khoảng 40 phần trăm so với khí ở 30°C. Nếu không hiệu chỉnh theo điều kiện nhiệt độ thực tế, áp suất tính toán sẽ không phản ánh đúng tải mà quạt phải vượt qua khi vận hành.
2.6 Lão hóa hệ thống và gia tăng sụt áp theo thời gian
Theo thời gian, bụi bám, ăn mòn và biến dạng ống làm tăng ma sát. Nhiều hệ thống sau 3 đến 5 năm vận hành ghi nhận sụt áp tăng 20 đến 35 phần trăm so với ban đầu. Vì vậy, khi thiết kế cần dự phòng biên độ hợp lý để duy trì khả năng kiểm soát sụt áp lâu dài.
3. TỔN THẤT ÁP SUẤT KHÍ THẢI DO PHỤ KIỆN TRÊN ĐƯỜNG ỐNG
3.1 Sụt áp tại co ống và góc đổi hướng dòng khí
Co ống là nguồn gây sụt áp cục bộ phổ biến nhất trong hệ thống. Mỗi co 90 độ tiêu chuẩn có thể tạo ra hệ số tổn thất K từ 0.3 đến 0.9 tùy bán kính cong. Khi dùng co gấp hoặc co vuông, dòng khí bị tách lớp và xoáy mạnh, làm tăng sụt áp hệ thống khí thải vượt xa giá trị lý thuyết. Trong thực tế, một tuyến ống có nhiều co ngắn có thể gây sụt áp tương đương hàng chục mét ống thẳng.
3.2 Ảnh hưởng của tê, nhánh rẽ và hộp phân phối
Tê và nhánh rẽ gây rối loạn phân bố vận tốc, đặc biệt khi góc chia không tối ưu. Khi lưu lượng giữa các nhánh không cân bằng, áp suất đường ống khí thải tại từng nhánh chênh lệch lớn, làm hệ thống hoạt động không ổn định. Hộp phân phối thiết kế sai kích thước có thể làm tăng tổn thất cục bộ từ 15 đến 25 phần trăm tổng sụt áp toàn hệ thống.
3.3 Tổn thất áp tại van điều chỉnh và cửa chặn
Van bướm, van trượt và cửa chặn thường được dùng để cân bằng lưu lượng nhưng cũng là điểm gây sụt áp đáng kể. Khi van mở dưới 70 phần trăm, hệ số tổn thất tăng rất nhanh. Trong nhiều hệ thống cũ, việc điều chỉnh bằng cách siết van thay vì thiết kế đúng từ đầu khiến tổn thất áp suất khí thải tăng liên tục theo thời gian vận hành.
3.4 Miệng hút, chụp hút và hood thu khí
Miệng hút thiết kế không đúng vận tốc bắt giữ sẽ tạo ra vùng xoáy và tổn thất lớn ngay từ đầu hệ thống. Hood có cạnh sắc hoặc tiết diện thu hẹp đột ngột làm tăng sụt áp mà không cải thiện hiệu quả thu gom. Trong nhiều trường hợp, sụt áp tại hood chiếm tới 20 phần trăm tổng áp suất yêu cầu của quạt.
3.5 Tổn thất tại đoạn chuyển tiếp và thu phình
Đoạn chuyển tiếp từ ống tròn sang ống chữ nhật hoặc thay đổi đường kính nếu không đủ chiều dài tiêu chuẩn sẽ gây tách dòng. Góc thu nên nhỏ hơn 15 độ để hạn chế sụt áp. Việc bỏ qua chi tiết này khiến kết quả tính tổn thất áp suất sai lệch so với thực tế đo đạc khi vận hành.
3.6 Cộng dồn tổn thất cục bộ trong hệ thống phức tạp
Mỗi phụ kiện riêng lẻ có thể gây sụt áp nhỏ, nhưng khi cộng dồn hàng chục điểm, tổng tổn thất tăng rất lớn. Trong các hệ thống nhiều nhánh, việc không thống kê đầy đủ phụ kiện là nguyên nhân chính khiến quạt không đạt lưu lượng thiết kế dù đã chọn đúng công suất danh định.
- Nguyên nhân từ đường ống xem tại bài “Thiết kế ống dẫn khí thải: 7 nguyên tắc giảm tổn thất áp và chi phí vận hành (58)”.
4. THIẾT BỊ XỬ LÝ KHÍ THẢI VÀ TÁC ĐỘNG ĐẾN TỔN THẤT ÁP SUẤT KHÍ THẢI
4.1 Buồng lắng và cyclone tách bụi
Cyclone tạo ra lực ly tâm để tách bụi, đồng thời gây sụt áp đáng kể do dòng khí xoáy tốc độ cao. Tổn thất áp của cyclone thường dao động từ 800 đến 1800 Pa tùy thiết kế và vận tốc vào. Nếu chọn cyclone hiệu suất quá cao so với yêu cầu, áp suất đường ống khí thải tăng mạnh mà hiệu quả xử lý không cải thiện tương ứng.
4.2 Lọc túi vải và sự gia tăng sụt áp theo thời gian
Lọc túi là thiết bị có tổn thất áp biến thiên lớn nhất. Khi túi mới, sụt áp khoảng 600 đến 900 Pa, nhưng có thể tăng lên 1500 đến 2500 Pa khi bụi tích tụ. Nếu không kiểm soát tốt chu kỳ giũ bụi, kiểm soát sụt áp trở nên khó khăn, làm quạt luôn hoạt động ở tải cao và tiêu thụ điện lớn.

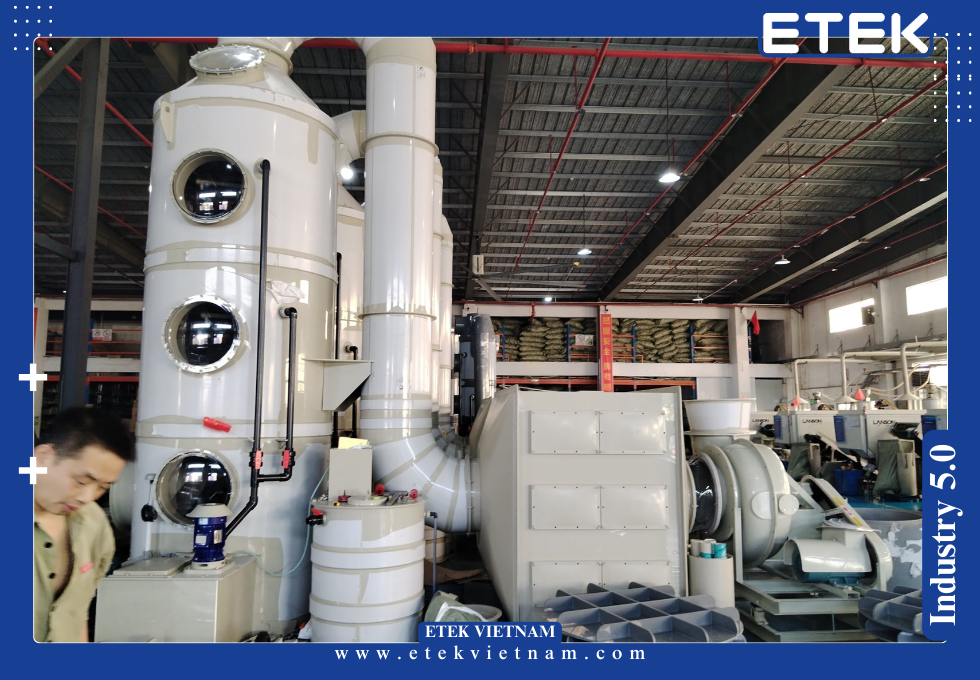

4.3 Tháp hấp thụ và scrubber ướt
Scrubber tạo tiếp xúc mạnh giữa khí và dung dịch, dẫn đến tổn thất áp do cản trở dòng và ma sát pha. Với scrubber venturi, sụt áp có thể lên đến 3000 Pa. Việc lựa chọn công nghệ xử lý cần cân nhắc kỹ giữa hiệu suất xử lý và chi phí năng lượng dài hạn của hệ thống quạt.
4.4 Bộ trao đổi nhiệt và bộ làm mát khí thải
Các bộ trao đổi nhiệt dạng ống chùm hoặc dạng tấm tạo ra nhiều bề mặt cản trở dòng khí. Nếu khoảng cách ống nhỏ, bụi bám nhanh sẽ làm tăng sụt áp ngoài dự kiến. Trong nhiều hệ thống, đây là điểm gây sai lệch lớn giữa tính toán ban đầu và vận hành thực tế.
4.5 Ống khói và ảnh hưởng của chiều cao
Ống khói cao làm tăng chiều dài tuyến ống và sụt áp dọc tuyến. Tuy nhiên, hiệu ứng lực đẩy nhiệt có thể bù một phần áp suất nếu nhiệt độ khí đủ cao. Việc không tính đúng ảnh hưởng này khiến kết quả tính tổn thất áp suất thiếu chính xác, đặc biệt trong hệ thống lò hơi và lò đốt.
4.6 Liên kết giữa thiết bị xử lý và lựa chọn quạt
Mỗi thiết bị xử lý đều tiêu thụ một phần áp suất tĩnh của quạt. Nếu cộng dồn sai hoặc không dự phòng, quạt sẽ phải làm việc ngoài vùng hiệu suất cao. Đây là nguyên nhân khiến nhiều hệ thống sau khi lắp thêm thiết bị mới phải thay quạt dù lưu lượng không đổi.
5. PHƯƠNG PHÁP TÍNH TỔN THẤT ÁP SUẤT KHÍ THẢI CHÍNH XÁC
5.1 Nguyên tắc tổng hợp tổn thất áp trong hệ thống
Trong thiết kế, tổn thất áp suất khí thải được xác định bằng cách cộng sụt áp dọc tuyến và sụt áp cục bộ. Nguyên tắc cơ bản là tính riêng từng đoạn ống và từng phụ kiện, sau đó tổng hợp theo tuyến bất lợi nhất. Việc bỏ sót một đoạn ngắn hay một phụ kiện nhỏ cũng có thể làm sai lệch kết quả tổng từ 10 đến 20 phần trăm.
5.2 Công thức tính sụt áp dọc tuyến
Sụt áp dọc tuyến thường được tính theo công thức Darcy–Weisbach. Trong đó, tổn thất phụ thuộc vào hệ số ma sát, chiều dài ống, đường kính thủy lực, mật độ khí và bình phương vận tốc. Khi áp dụng cho hệ thống thực tế, cần hiệu chỉnh theo nhiệt độ và thành phần khí để đảm bảo kết quả phản ánh đúng điều kiện vận hành.
5.3 Phương pháp xác định hệ số ma sát
Hệ số ma sát được xác định dựa trên số Reynolds và độ nhám tương đối của ống. Với hệ thống khí thải công nghiệp, hệ số này thường nằm trong khoảng 0.015 đến 0.03. Việc sử dụng giá trị quá lý tưởng cho ống mới sẽ làm kết quả tính tổn thất áp suất thấp hơn thực tế sau một thời gian vận hành.
5.4 Tính sụt áp cục bộ bằng hệ số K
Mỗi phụ kiện như co, tê, van hay miệng hút đều có hệ số tổn thất K đặc trưng. Sụt áp cục bộ được tính bằng tích của K và áp suất động của dòng khí. Trong các hệ thống phức tạp, tổng sụt áp cục bộ có thể chiếm hơn 50 phần trăm sụt áp hệ thống khí thải, đặc biệt khi bố trí nhiều co gấp.
5.5 Ví dụ tính toán thực tế cho tuyến ống khí thải
Với lưu lượng 15000 m³/h, vận tốc trung bình 16 m/s và tổng chiều dài ống 60 m, sụt áp dọc tuyến có thể đạt khoảng 450 Pa. Khi cộng thêm tổn thất từ 6 co 90 độ, một van điều chỉnh và một cyclone, tổng áp suất đường ống khí thải yêu cầu có thể vượt 1600 Pa. Con số này quyết định trực tiếp cột áp quạt cần chọn.
5.6 Hiệu chỉnh theo điều kiện vận hành thực tế
Trong thực tế, lưu lượng, nhiệt độ và nồng độ bụi thường thay đổi theo ca sản xuất. Vì vậy, cần hiệu chỉnh kết quả tính toán theo điều kiện bất lợi nhất. Đây là bước quan trọng để đảm bảo khả năng kiểm soát sụt áp ổn định, tránh tình trạng quạt thiếu áp khi hệ thống hoạt động ở tải cao.
5.7 Sai lệch giữa tính toán lý thuyết và đo đạc
Nhiều hệ thống sau khi lắp đặt ghi nhận sụt áp cao hơn 15 đến 30 phần trăm so với thiết kế. Nguyên nhân phổ biến là bỏ qua phụ kiện nhỏ, đánh giá thấp độ nhám hoặc không tính đến lão hóa hệ thống. Việc đo áp suất định kỳ giúp hiệu chỉnh lại mô hình tính toán cho các dự án tiếp theo.
- Ảnh hưởng đến chọn quạt xem tại bài “Thiết kế quạt hút khí thải: Cách chọn đúng lưu lượng, cột áp và độ bền (59)”.
6. SAI LẦM PHỔ BIẾN KHI KIỂM SOÁT TỔN THẤT ÁP SUẤT KHÍ THẢI
6.1 Chọn vận tốc quá cao để giảm kích thước ống
Nhiều thiết kế chọn vận tốc trên 20 m/s nhằm giảm đường kính ống và chi phí vật tư. Tuy nhiên, vận tốc cao làm sụt áp tăng theo bình phương, khiến quạt phải tiêu thụ điện lớn trong suốt vòng đời hệ thống. Về dài hạn, chi phí năng lượng vượt xa phần tiết kiệm ban đầu.
6.2 Dùng van để bù sai sót thiết kế
Việc sử dụng van điều chỉnh để “chữa cháy” cho thiết kế không tối ưu là sai lầm nghiêm trọng. Van tạo ra sụt áp không cần thiết, làm tổn thất áp suất khí thải tăng liên tục. Hệ thống đúng chuẩn cần đạt lưu lượng thiết kế khi van ở trạng thái mở lớn.
6.3 Không dự phòng sụt áp cho lão hóa hệ thống
Hệ thống mới vận hành thường có sụt áp thấp, nhưng sau vài năm, bụi bám và ăn mòn sẽ làm tăng đáng kể ma sát. Nếu không dự phòng từ đầu, quạt sẽ nhanh chóng rơi vào trạng thái quá tải hoặc không đạt lưu lượng yêu cầu.
6.4 Thiết kế đường ống thiếu đồng bộ
Sự thay đổi đột ngột giữa ống tròn và ống chữ nhật, hoặc giữa các kích thước khác nhau, gây tách dòng mạnh. Điều này làm tăng sụt áp hệ thống khí thải mà không mang lại lợi ích về bố trí không gian hay hiệu suất xử lý.
6.5 Tách rời bài toán ống và quạt
Nhiều dự án tính đường ống một cách độc lập rồi mới chọn quạt theo tổng sụt áp. Cách làm này bỏ qua đặc tính đường cong quạt và điểm làm việc thực tế. Thiết kế hiệu quả cần xem xét đồng thời ống, thiết bị xử lý và quạt như một hệ thống thống nhất.
6.6 Không đo kiểm và hiệu chỉnh sau lắp đặt
Sau khi vận hành, việc không đo lại áp suất tại các điểm quan trọng khiến sai lệch thiết kế không được phát hiện. Đo kiểm định kỳ giúp điều chỉnh chế độ vận hành và duy trì kiểm soát sụt áp ổn định trong suốt vòng đời hệ thống.
7. CHIẾN LƯỢC KIỂM SOÁT TỔN THẤT ÁP SUẤT KHÍ THẢI HIỆU QUẢ
7.1 Thiết kế đường ống tối ưu ngay từ giai đoạn đầu
Kiểm soát tổn thất áp suất khí thải hiệu quả phải bắt đầu từ thiết kế. Việc ưu tiên tuyến ống ngắn, hạn chế đổi hướng và giảm số lượng phụ kiện giúp giảm sụt áp đáng kể. Trong nhiều dự án, chỉ cần tối ưu lại layout có thể giảm từ 15 đến 25 phần trăm tổng áp suất yêu cầu của quạt mà không cần thay đổi thiết bị xử lý.
7.2 Lựa chọn vận tốc khí hợp lý theo từng đoạn
Không phải mọi đoạn ống đều cần vận tốc cao. Đoạn chính nên duy trì 12 đến 16 m/s, trong khi nhánh hút có thể cao hơn để đảm bảo thu gom. Phân vùng vận tốc hợp lý giúp cân bằng giữa kích thước ống và sụt áp hệ thống khí thải, đồng thời giảm tiếng ồn và mài mòn thành ống.
7.3 Giảm tổn thất cục bộ bằng phụ kiện tiêu chuẩn
Sử dụng co bán kính lớn, tê phân dòng có góc mở nhỏ và đoạn chuyển tiếp đủ chiều dài giúp dòng khí ổn định hơn. Những chi tiết này không làm tăng chi phí nhiều nhưng có thể giảm đáng kể áp suất đường ống khí thải, đặc biệt trong hệ thống nhiều nhánh phức tạp.
7.4 Kiểm soát sụt áp tại thiết bị xử lý
Thiết bị xử lý nên được chọn theo đúng mức hiệu suất cần thiết, tránh dư thừa. Với lọc túi, cần thiết kế diện tích lọc phù hợp để duy trì sụt áp ổn định trong khoảng cho phép. Kiểm soát tốt sụt áp tại thiết bị giúp quạt luôn làm việc gần điểm hiệu suất cao nhất.
7.5 Dự phòng hợp lý cho lão hóa và mở rộng
Thiết kế cần dự phòng tăng sụt áp theo thời gian nhưng không nên quá lớn. Mức dự phòng 10 đến 20 phần trăm thường phù hợp cho hầu hết hệ thống công nghiệp. Cách tiếp cận này giúp duy trì khả năng kiểm soát sụt áp mà không làm tăng chi phí đầu tư ban đầu quá mức.
8. LIÊN KẾT GIỮA TỔN THẤT ÁP SUẤT KHÍ THẢI VÀ LỰA CHỌN QUẠT
8.1 Xác định đúng điểm làm việc của quạt
Quạt phải được chọn dựa trên tổng áp suất tĩnh bao gồm toàn bộ tổn thất áp suất khí thải của tuyến bất lợi nhất. Điểm làm việc lý tưởng nằm gần vùng hiệu suất cao nhất trên đường cong quạt. Nếu chọn sai, quạt sẽ tiêu thụ điện nhiều hơn dù lưu lượng không thay đổi.
8.2 Tránh chọn quạt dư áp
Quạt dư áp khiến hệ thống phải dùng van tiết lưu để điều chỉnh lưu lượng. Điều này tạo ra sụt áp nhân tạo và lãng phí năng lượng. Trong nhiều nhà máy, việc thay quạt đúng cột áp đã giúp giảm từ 8 đến 15 phần trăm điện năng tiêu thụ hàng năm.
8.3 Ảnh hưởng của sụt áp đến công suất điện
Công suất quạt tỷ lệ thuận với lưu lượng và áp suất. Khi sụt áp hệ thống khí thải tăng thêm 20 phần trăm, công suất tiêu thụ có thể tăng tới 25 phần trăm. Đây là lý do vì sao kiểm soát sụt áp được xem là đòn bẩy quan trọng trong bài toán tiết kiệm năng lượng.
8.4 Vai trò của biến tần trong kiểm soát áp suất
Biến tần cho phép điều chỉnh tốc độ quạt theo nhu cầu thực tế, giúp thích ứng với biến động sụt áp do tải thay đổi. Khi kết hợp với thiết kế ống tối ưu, biến tần giúp duy trì áp suất đường ống khí thải ổn định và kéo dài tuổi thọ thiết bị.
8.5 Đồng bộ thiết kế ống – quạt – thiết bị
Thiết kế hiệu quả không tách rời từng thành phần. Đường ống, thiết bị xử lý và quạt cần được xem là một hệ thống thống nhất. Chỉ khi đó, việc tính tổn thất áp suất mới phản ánh đúng thực tế vận hành và giúp tối ưu chi phí vòng đời.
9. TỐI ƯU NĂNG LƯỢNG DỰA TRÊN KIỂM SOÁT SỤT ÁP
9.1 Giảm chi phí vận hành dài hạn
Chi phí điện của quạt thường chiếm tỷ trọng lớn trong tổng chi phí vận hành hệ thống xử lý khí thải. Kiểm soát tốt sụt áp giúp giảm công suất quạt yêu cầu, từ đó giảm chi phí điện trong suốt vòng đời dự án.
9.2 Tăng độ ổn định và tuổi thọ hệ thống
Khi tổn thất áp suất khí thải được kiểm soát trong giới hạn thiết kế, quạt và động cơ làm việc ổn định hơn, ít rung động và ít quá tải. Điều này giúp giảm chi phí bảo trì và thời gian dừng máy không kế hoạch.
9.3 Nâng cao khả năng mở rộng trong tương lai
Hệ thống có sụt áp được kiểm soát tốt sẽ linh hoạt hơn khi mở rộng hoặc nâng cấp thiết bị xử lý. Quạt vẫn có thể đáp ứng mà không cần thay thế toàn bộ, giúp tiết kiệm chi phí đầu tư bổ sung.
9.4 Giá trị kinh tế từ thiết kế đúng ngay từ đầu
Một thiết kế tối ưu sụt áp hệ thống khí thải có thể không làm giảm chi phí đầu tư ban đầu nhiều, nhưng mang lại lợi ích kinh tế lớn trong 5 đến 10 năm vận hành. Đây là yếu tố then chốt trong các dự án công nghiệp quy mô lớn.
