THIẾT KẾ ỐNG DẪN KHÍ THẢI: 7 NGUYÊN TẮC GIẢM TỔN THẤT ÁP VÀ CHI PHÍ VẬN HÀNH
Thiết kế ống dẫn khí thải là nền tảng quyết định hiệu suất hút, mức tiêu thụ điện và độ ổn định lâu dài của hệ thống xử lý khí công nghiệp. Một thiết kế đúng giúp giảm tổn thất áp, hạn chế rung ồn, tối ưu công suất quạt và kiểm soát OPEX trong suốt vòng đời nhà máy, đặc biệt với hệ thống vận hành liên tục 24/7.
1. VAI TRÒ CỦA THIẾT KẾ ỐNG DẪN KHÍ THẢI TRONG HIỆU SUẤT HỆ THỐNG
1.1. Ống dẫn khí thải và mối liên hệ với công suất quạt hút
Trong hệ thống hút, áp suất tĩnh tổng thường được tính theo Pa hoặc mmH2O. Nếu thiết kế ống dẫn khí thải không hợp lý, tổng tổn thất có thể tăng 20 đến 40 phần trăm, buộc quạt phải làm việc lệch điểm hiệu suất cao nhất BEP. Điều này dẫn đến dòng điện động cơ tăng, nhiệt cuộn dây cao và giảm tuổi thọ vòng bi.
1.2. Ảnh hưởng trực tiếp đến OPEX và chi phí điện năng
Mỗi 100 Pa tổn thất tăng thêm có thể làm điện năng tiêu thụ của quạt tăng từ 3 đến 6 phần trăm tùy hiệu suất. Khi tổn thất áp suất khí thải không được kiểm soát, chi phí điện hàng năm tăng đáng kể, đặc biệt với quạt công suất trên 30 kW. Đây là lý do hệ thống ống cần được tính toán ngay từ giai đoạn concept design.
1.3. Tác động đến độ ổn định và rung ồn hệ thống
Dòng khí rối, đổi hướng đột ngột và vận tốc phân bố không đều trong ống là nguyên nhân chính gây rung và ồn trên 85 dB(A). Bố trí ống dẫn khí thải thiếu khoảng thẳng trước và sau quạt còn làm xuất hiện xung áp, gây nứt mối hàn và hư hỏng gối đỡ.
1.4. Liên quan đến hiệu quả xử lý bụi và khí độc
Vận tốc không phù hợp làm bụi lắng trong ống hoặc cuốn quá mạnh vào cyclone, scrubber. Khi vận tốc khí thải trong ống lệch khỏi dải khuyến nghị 12 đến 18 m/s với bụi khô, hiệu suất tách giảm rõ rệt và tăng tần suất bảo trì.
1.5. Nền tảng cho tính toán tổn thất áp tổng hệ thống
Mọi phép tính quạt hút đều dựa trên tổng tổn thất ống, cút, nhánh, thiết bị. Nếu tối ưu đường ống khí thải ngay từ đầu, sai số tính toán áp suất có thể giữ dưới 5 phần trăm, giúp lựa chọn quạt chính xác và tránh oversize.
1.6. Ảnh hưởng đến khả năng mở rộng trong tương lai
Hệ thống ống có dự phòng lưu lượng và không gian lắp nhánh giúp doanh nghiệp mở rộng dây chuyền mà không phải thay quạt. Đây là yếu tố thường bị bỏ qua khi thiết kế ống dẫn khí thải cho giai đoạn đầu tư ban đầu.
- Tổng quan hệ thống xử lý khí thải xem tại bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. NGUYÊN TẮC KIỂM SOÁT TỔN THẤT ÁP SUẤT KHÍ THẢI NGAY TỪ THIẾT KẾ
2.1. Hiểu đúng bản chất của tổn thất ma sát trong ống
Tổn thất ma sát tỷ lệ thuận với chiều dài ống và bình phương vận tốc. Với ống thép carbon tráng epoxy, hệ số ma sát Darcy thường nằm trong khoảng 0,018 đến 0,022. Nếu chọn đường kính nhỏ, tổn thất áp suất khí thải tăng rất nhanh, vượt xa lợi ích tiết kiệm vật liệu.
2.2. Kiểm soát tổn thất cục bộ tại cút và nhánh
Một cút 90 độ bán kính nhỏ có thể tương đương 3 đến 5 mét ống thẳng. Trong bố trí ống dẫn khí thải, việc ưu tiên cút R/D lớn hơn 1,5 giúp giảm hệ số tổn thất K xuống dưới 0,3, cải thiện đáng kể tổng áp.
2.3. Tránh thay đổi tiết diện đột ngột
Côn thu hoặc mở đột ngột tạo vùng tách dòng và xoáy khí. Góc côn khuyến nghị dưới 15 độ với côn mở và dưới 7 độ với côn thu. Điều này giúp duy trì dòng chảy bám thành, giảm rung và giảm tải cho quạt.
2.4. Lựa chọn độ nhám bề mặt phù hợp môi trường khí thải
Khí chứa hơi axit, dung môi hoặc bụi mài mòn sẽ làm tăng nhanh độ nhám trong quá trình vận hành. Khi thiết kế ống dẫn khí thải, cần dự trù hệ số lão hóa để tránh sai lệch áp suất sau vài năm hoạt động.
2.5. Phân tích lưu lượng thực tế thay vì lưu lượng danh nghĩa
Nhiều hệ thống thiết kế theo lưu lượng cực đại nhưng vận hành phần lớn ở mức 60 đến 70 phần trăm. Việc này khiến quạt thường xuyên chạy ngoài vùng hiệu suất cao. Cách tiếp cận đúng là xác định dải vận hành và tối ưu theo điểm làm việc chính.
2.6. Kết hợp tính toán và mô phỏng dòng chảy
Với hệ thống lớn trên 20.000 m3/h, mô phỏng CFD giúp phát hiện sớm vùng xoáy, lệch dòng và phân bố vận tốc không đều. Đây là công cụ quan trọng để tối ưu đường ống khí thải trước khi thi công.
3. LỰA CHỌN VẬN TỐC KHÍ THẢI TRONG ỐNG ĐỂ CÂN BẰNG HIỆU SUẤT VÀ CHI PHÍ
3.1. Nguyên tắc chọn vận tốc theo loại khí và hàm lượng bụi
Trong thiết kế ống dẫn khí thải, vận tốc không thể chọn theo một giá trị cố định. Với khí sạch hoặc hơi dung môi, dải 8 đến 12 m/s thường đủ để hạn chế lắng đọng. Với khí chứa bụi khô kích thước dưới 100 micron, dải 14 đến 18 m/s được xem là an toàn để tránh tích tụ trong ống. Việc chọn vận tốc thấp hơn tiêu chuẩn dễ gây tắc nghẽn và tăng chi phí bảo trì định kỳ.
3.2. Mối quan hệ giữa vận tốc và tổn thất áp suất khí thải
Áp suất tổn thất tỷ lệ với bình phương vận tốc, nên chỉ cần tăng 20 phần trăm vận tốc thì tổn thất áp suất khí thải có thể tăng gần 45 phần trăm. Do đó, nhiều hệ thống thất bại vì chọn vận tốc quá cao để “an toàn”, dẫn đến quạt phải làm việc ở áp suất lớn và tiêu thụ điện vượt dự toán ban đầu.
3.3. Ảnh hưởng của vận tốc đến tiếng ồn khí động
Tiếng ồn khí động thường tăng mạnh khi vận tốc vượt 20 m/s, đặc biệt tại cút và nhánh rẽ. Khi vận tốc khí thải trong ống vượt ngưỡng khuyến nghị, mức ồn có thể tăng thêm 5 đến 8 dB(A), gây khó khăn cho việc đáp ứng tiêu chuẩn môi trường lao động mà không cần thêm vật liệu tiêu âm.
3.4. Cân bằng giữa đường kính ống và chi phí đầu tư
Đường kính lớn giúp giảm vận tốc và áp suất nhưng làm tăng chi phí vật liệu, giá treo và không gian lắp đặt. Thiết kế ống dẫn khí thải hiệu quả là tìm điểm cân bằng giữa CAPEX và OPEX, thường thông qua phân tích chi phí vòng đời LCC trong 10 đến 15 năm vận hành.
3.5. Phân bố vận tốc đồng đều tại các nhánh hút

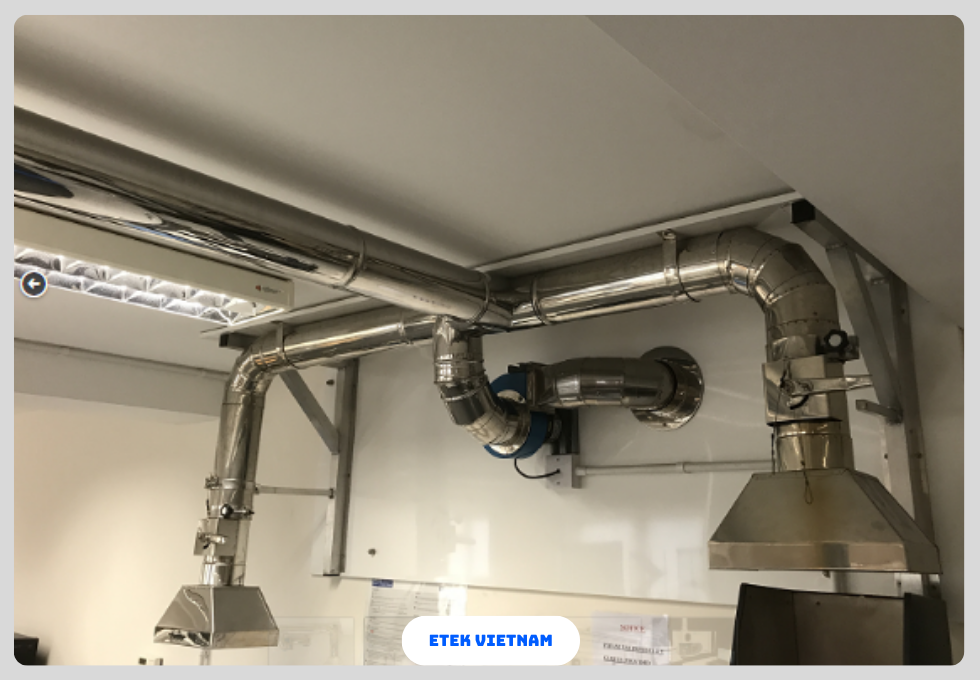

Trong hệ thống nhiều nhánh, chênh lệch vận tốc gây mất cân bằng lưu lượng, khiến một số điểm hút yếu và một số điểm hút quá mạnh. Bố trí ống dẫn khí thải cần kết hợp van cân bằng và thiết kế nhánh chữ Y thay cho chữ T để cải thiện phân bố dòng chảy.
3.6. Dự phòng vận tốc cho giai đoạn mở rộng
Nếu dự kiến tăng lưu lượng trong tương lai, nên chọn vận tốc hiện tại thấp hơn 10 đến 15 phần trăm so với giá trị tối đa cho phép. Cách này giúp hệ thống vẫn hoạt động ổn định khi lưu lượng tăng mà không làm tối ưu đường ống khí thải bị phá vỡ.
- Nguyên tắc thu gom xem tại bài “Thiết kế thu gom khí thải: 6 nguyên tắc đảm bảo hiệu quả hút và an toàn (56)”.
4. NGUYÊN TẮC BỐ TRÍ ỐNG DẪN KHÍ THẢI GIẢM RUNG ỒN VÀ SAI LỆCH ÁP
4.1. Ưu tiên tuyến ống ngắn và thẳng nhất có thể
Mỗi mét ống thẳng đều tạo ra ma sát, nhưng cút và nhánh mới là nguồn tổn thất lớn. Trong bố trí ống dẫn khí thải, việc rút ngắn chiều dài tổng thể 10 phần trăm có thể giúp giảm 6 đến 8 phần trăm tổng áp suất cần thiết của quạt.
4.2. Khoảng ống thẳng trước và sau quạt hút

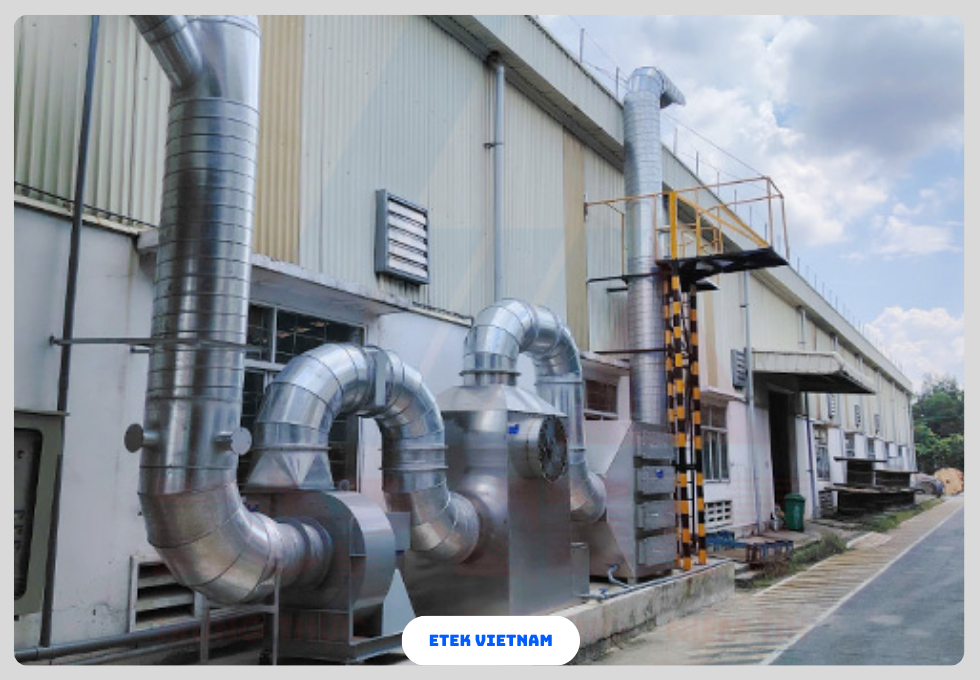

Quạt ly tâm yêu cầu đoạn ống thẳng tối thiểu 3 đến 5 lần đường kính trước cửa hút và 2 đến 3 lần sau cửa xả. Nếu bỏ qua nguyên tắc này, dòng khí vào cánh không đều, hiệu suất giảm và rung động tăng rõ rệt dù thiết kế ống dẫn khí thải đã được tính toán đúng về lưu lượng.
4.3. Bố trí cút cong bán kính lớn tại vị trí đổi hướng
Cút cong bán kính lớn giúp duy trì dòng chảy bám thành, giảm xoáy thứ cấp. Trong thực tế, việc thay cút gấp bằng cút R/D bằng 2 có thể giảm tổn thất áp suất khí thải tại vị trí đó tới 40 phần trăm.
4.4. Tránh giao cắt phức tạp và thay đổi cao độ liên tục
Thay đổi cao độ liên tục làm tăng số lượng cút và đoạn chuyển tiếp. Điều này không chỉ làm tăng áp suất mà còn gây tích tụ bụi tại các điểm trũng. Bố trí ống dẫn khí thải nên ưu tiên mặt phẳng đơn giản, dễ thoát bụi và dễ bảo trì.
4.5. Kiểm soát rung truyền qua kết cấu nhà xưởng

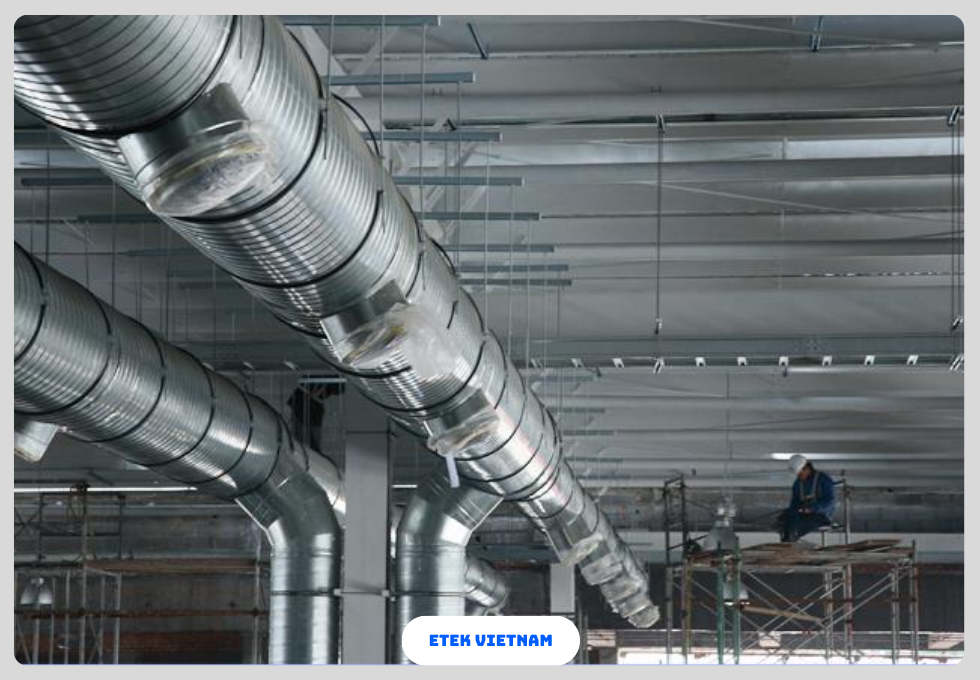

Ống dài và đường kính lớn cần gối đỡ đúng khoảng cách, thường từ 3 đến 6 mét tùy kích thước. Nếu không, rung khí động sẽ truyền vào kết cấu thép và sàn bê tông, làm tăng độ ồn tổng thể của hệ thống.
4.6. Phối hợp bố trí với thiết bị xử lý khí

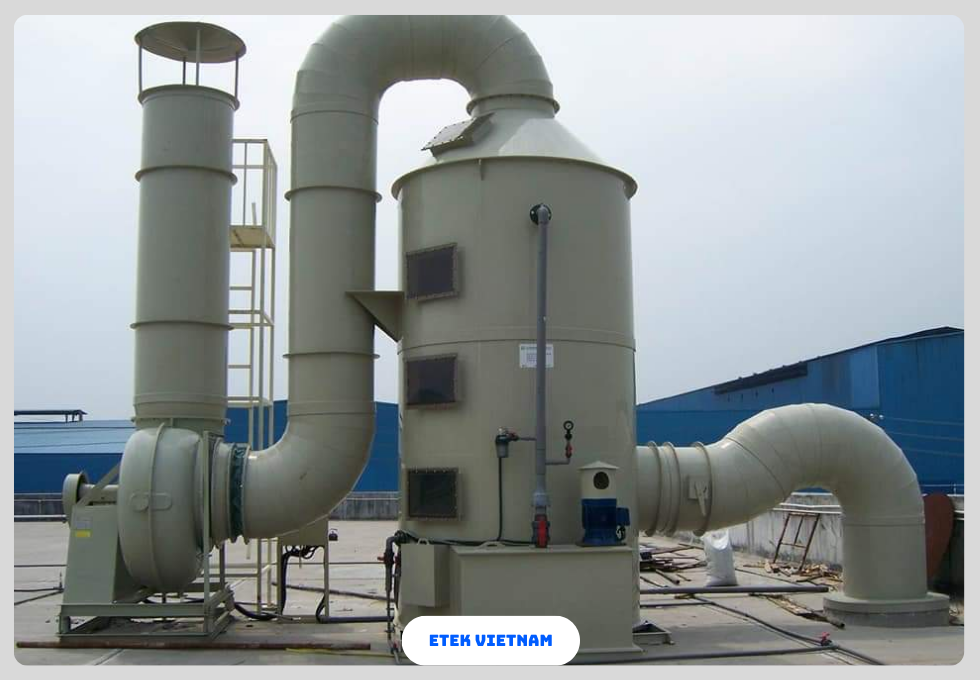

Cyclone, scrubber hay lọc túi đều có yêu cầu dòng vào tương đối đều. Khi thiết kế ống dẫn khí thải, cần đảm bảo đoạn ống trước thiết bị đủ dài để ổn định dòng, tránh giảm hiệu suất xử lý dù quạt vẫn đáp ứng đủ lưu lượng.
5. TỐI ƯU ĐƯỜNG ỐNG KHÍ THẢI THÔNG QUA LỰA CHỌN ĐƯỜNG KÍNH VÀ VẬT LIỆU
5.1. Nguyên tắc xác định đường kính kinh tế của ống dẫn
Trong thiết kế ống dẫn khí thải, đường kính không nên chỉ tính theo lưu lượng tức thời mà cần xét đến tổng chi phí vòng đời. Đường kính nhỏ làm tăng vận tốc và áp suất, trong khi đường kính quá lớn gây lãng phí vật liệu. Thực tế cho thấy, đường kính kinh tế thường tương ứng với tổn thất ma sát khoảng 0,6 đến 1,2 Pa/m đối với hệ thống công nghiệp trung bình.
5.2. Mối quan hệ giữa đường kính và tổn thất áp suất khí thải
Khi đường kính giảm 10 phần trăm, tổn thất ma sát có thể tăng đến 25 phần trăm nếu lưu lượng giữ nguyên. Do đó, tổn thất áp suất khí thải thường bùng nổ ở các đoạn ống bị “thắt cổ chai” do thiếu không gian lắp đặt hoặc thay đổi thiết kế trong quá trình thi công.
5.3. Lựa chọn vật liệu ống theo tính chất khí thải
Khí chứa axit, kiềm hoặc dung môi yêu cầu vật liệu như thép không gỉ, composite FRP hoặc thép phủ epoxy dày. Độ nhám bề mặt của vật liệu ảnh hưởng trực tiếp đến hệ số ma sát. Trong thiết kế ống dẫn khí thải, cần tính trước sự suy giảm bề mặt sau 3 đến 5 năm vận hành để tránh thiếu áp khi hệ thống lão hóa.
5.4. Ảnh hưởng của vật liệu đến vận tốc khí thải trong ống
Vật liệu có bề mặt nhẵn cho phép chọn vận tốc thấp hơn mà vẫn đảm bảo không lắng bụi. Điều này giúp vận tốc khí thải trong ống được duy trì trong dải tối ưu, giảm điện năng tiêu thụ mà không ảnh hưởng đến khả năng vận chuyển hạt rắn.
5.5. Độ dày ống và ảnh hưởng đến rung động
Ống mỏng dễ rung ở dải tần thấp, đặc biệt với lưu lượng lớn. Khi thiết kế ống dẫn khí thải, độ dày thường được chọn theo áp suất làm việc cộng thêm hệ số an toàn cơ học, phổ biến từ 1,2 đến 1,5 lần so với yêu cầu chịu áp thuần túy.
5.6. Tối ưu hóa chế tạo và lắp ghép tại công trường
Đường kính và vật liệu nên được chuẩn hóa theo module để giảm mối nối và sai lệch lắp đặt. Việc này hỗ trợ tối ưu đường ống khí thải không chỉ về mặt kỹ thuật mà còn giảm chi phí nhân công và thời gian dừng máy khi bảo trì.
- Tính toán chi tiết xem tại bài “Tính toán tổn thất áp suất trong hệ thống xử lý khí thải (64)”.
6. CÁC LỖI PHỔ BIẾN KHI THIẾT KẾ ỐNG DẪN KHÍ THẢI LÀM TĂNG OPEX
6.1. Thiết kế theo kinh nghiệm mà thiếu tính toán áp suất
Nhiều hệ thống được thiết kế dựa trên các dự án cũ mà không cập nhật lưu lượng và tiêu chuẩn mới. Hậu quả là thiết kế ống dẫn khí thải không phù hợp điều kiện thực tế, khiến quạt luôn chạy quá tải hoặc thiếu lưu lượng tại điểm hút xa nhất.
6.2. Bố trí ống dẫn khí thải quá nhiều cút gấp
Cút gấp thường được dùng để tiết kiệm không gian, nhưng lại làm tăng mạnh tổn thất cục bộ. Trong bố trí ống dẫn khí thải, mỗi cút gấp có thể tương đương 4 đến 6 mét ống thẳng về mặt áp suất, làm sai lệch hoàn toàn tính toán ban đầu.
6.3. Chọn vận tốc khí thải trong ống quá cao để “chống lắng”
Tâm lý chọn vận tốc cao để tránh bụi bám dẫn đến chi phí điện tăng liên tục. Khi vận tốc khí thải trong ống vượt ngưỡng cần thiết, hiệu quả chống lắng không tăng thêm đáng kể nhưng tổn thất áp lại tăng theo bình phương.
6.4. Không cân bằng lưu lượng giữa các nhánh
Thiếu van cân bằng hoặc thiết kế nhánh sai làm lưu lượng phân bố không đều. Điều này khiến một số nhánh có tổn thất áp suất khí thải cao bất thường, trong khi các nhánh khác lại dư lưu lượng, gây ồn và mài mòn cục bộ.
6.5. Bỏ qua ảnh hưởng của bụi bám và đóng cặn
Sau một thời gian vận hành, lớp bụi bám làm giảm tiết diện hữu hiệu của ống. Nếu không tính đến yếu tố này trong thiết kế ống dẫn khí thải, áp suất thực tế sẽ cao hơn tính toán ban đầu từ 10 đến 20 phần trăm.
6.6. Thiếu phối hợp giữa thiết kế ống và quạt hút
Ống và quạt thường do hai bên khác nhau thiết kế. Khi không đồng bộ, điểm làm việc thực tế lệch xa BEP. Việc tối ưu đường ống khí thải cần thực hiện song song với lựa chọn quạt để đạt hiệu suất tổng thể cao nhất.
7. TỔNG HỢP 7 NGUYÊN TẮC THIẾT KẾ ỐNG DẪN KHÍ THẢI GẮN VỚI QUẠT HÚT VÀ TRIỂN KHAI THỰC TẾ
7.1. Nhìn hệ thống ống như một phần của bài toán năng lượng
Trong thực tế, thiết kế ống dẫn khí thải không chỉ là bài toán cơ khí mà còn là bài toán năng lượng. Mỗi Pa tổn thất đều chuyển hóa thành điện năng tiêu thụ. Khi tiếp cận từ góc độ hiệu suất tổng thể, kỹ sư sẽ chủ động tối ưu ngay từ tuyến ống thay vì “bù” bằng quạt lớn hơn.
7.2. Luôn xác định rõ lưu lượng thiết kế và dải vận hành
Lưu lượng thiết kế cần phản ánh điều kiện vận hành chiếm tỷ lệ thời gian lớn nhất. Nếu hệ thống thường chạy ở mức 70 phần trăm tải, việc tối ưu theo điểm này giúp giảm tổn thất áp suất khí thải trung bình và kéo điểm làm việc của quạt về gần vùng hiệu suất cao.
7.3. Chọn vận tốc dựa trên cân bằng kỹ thuật và kinh tế
Không tồn tại vận tốc “chuẩn” cho mọi hệ thống. Vận tốc khí thải trong ống phải được chọn dựa trên loại bụi, độ mài mòn, yêu cầu chống lắng và chi phí điện dài hạn. Cách tiếp cận đúng là so sánh nhiều kịch bản vận tốc và đánh giá chi phí vòng đời.
7.4. Bố trí tuyến ống ưu tiên dòng chảy ổn định
Dòng chảy ổn định giúp giảm rung, ồn và mài mòn. Trong bố trí ống dẫn khí thải, việc giảm số lượng cút, tăng bán kính cong và đảm bảo đoạn ống thẳng trước thiết bị là những yếu tố có tác động lớn nhưng chi phí bổ sung không đáng kể.
7.5. Đồng bộ thiết kế ống với lựa chọn quạt hút
Quạt chỉ đạt hiệu suất cao khi làm việc đúng điểm thiết kế. Nếu ống gây áp suất cao hơn dự kiến, quạt sẽ lệch BEP. Do đó, thiết kế ống dẫn khí thải cần được hoàn thiện trước hoặc song song với quá trình chọn quạt để tránh oversize hoặc undersize.
7.6. Tối ưu đường ống khí thải theo chi phí vòng đời
Nhiều chủ đầu tư chỉ nhìn vào chi phí đầu tư ban đầu. Tuy nhiên, tối ưu đường ống khí thải đúng nghĩa là giảm tổng chi phí trong 10 đến 20 năm, bao gồm điện năng, bảo trì và thời gian dừng máy. Đây là điểm khác biệt giữa thiết kế cơ bản và thiết kế kỹ thuật chuyên sâu.
7.7. Kiểm tra, đo đạc và hiệu chỉnh sau lắp đặt
Sau khi lắp đặt, cần đo lưu lượng, áp suất và dòng điện quạt để đối chiếu với tính toán. Việc hiệu chỉnh van, nhánh và tốc độ quạt giúp hệ thống đạt đúng hiệu suất mong muốn. Đây là bước cuối nhưng thường bị bỏ qua trong thiết kế ống dẫn khí thải thực tế.
KẾT LUẬN
Một hệ thống hút khí hiệu quả không đến từ quạt lớn mà đến từ thiết kế đường ống hợp lý. Khi kiểm soát tốt vận tốc, bố trí tuyến ống khoa học và giảm tổn thất, doanh nghiệp có thể tiết kiệm đáng kể chi phí điện, giảm rung ồn và kéo dài tuổi thọ thiết bị. Thiết kế ống dẫn khí thải vì thế cần được xem là nền tảng kỹ thuật cho mọi bài toán xử lý khí công nghiệp.
