SƠ ĐỒ CÔNG NGHỆ XỬ LÝ KHÍ THẢI: 5 MÔ HÌNH PHỔ BIẾN VÀ CÁCH ĐỌC ĐÚNG BẢN VẼ
Sơ đồ công nghệ xử lý khí thải là “ngôn ngữ kỹ thuật” cốt lõi giúp mô tả toàn bộ logic thu gom, dẫn dòng và xử lý ô nhiễm không khí trong nhà máy. Nếu đọc sai sơ đồ, mọi trao đổi kỹ thuật, lựa chọn thiết bị và đánh giá hiệu quả đều có nguy cơ lệch hướng, đặc biệt trong các dự án EPC và cải tạo hệ thống hiện hữu.
1. BẢN CHẤT VÀ VAI TRÒ CỦA SƠ ĐỒ CÔNG NGHỆ XỬ LÝ KHÍ THẢI
1.1 Khái niệm sơ đồ công nghệ xử lý khí thải
Sơ đồ công nghệ xử lý khí thải thể hiện chuỗi các công đoạn xử lý theo đúng trình tự dòng khí, từ điểm phát sinh đến ống khói. Sơ đồ tập trung vào logic công nghệ, không phản ánh chi tiết kích thước hay vị trí lắp đặt. Các khối chức năng thường được biểu diễn bằng ký hiệu tiêu chuẩn ISO, kèm thông số như lưu lượng Nm3/h, nhiệt độ °C, nồng độ mg/Nm3.
1.2 Phân biệt với sơ đồ hệ thống khí thải
Sơ đồ hệ thống khí thải thường bao quát hơn, thể hiện mạng lưới đường ống, quạt, van và điểm thu gom trong toàn nhà xưởng. Trong khi đó, sơ đồ công nghệ chỉ tập trung vào phần xử lý lõi. Nhầm lẫn hai loại sơ đồ này dễ dẫn đến sai phạm khi bóc tách phạm vi EPC hoặc đánh giá hiệu suất xử lý.
1.3 Phân biệt với bản vẽ bố trí thiết bị
Bản vẽ bố trí phản ánh vị trí thực tế của cyclone, scrubber hay túi lọc trên mặt bằng. Ngược lại, bản vẽ xử lý khí thải dạng công nghệ không quan tâm đến cao độ hay khoảng cách, mà nhấn mạnh thứ tự xử lý và mối quan hệ công nghệ giữa các thiết bị.
1.4 Phân biệt với sơ đồ điện và điều khiển
Sơ đồ điện mô tả nguồn cấp, tủ MCC, PLC, tín hiệu I/O. Sơ đồ công nghệ không thể hiện dây cáp hay logic điều khiển chi tiết. Việc đọc nhầm hai loại sơ đồ có thể gây hiểu sai về trách nhiệm giữa nhà thầu công nghệ và nhà thầu điện – tự động hóa.
1.5 Vai trò trong thiết kế EPC
Trong dự án EPC, sơ đồ công nghệ là tài liệu “xương sống” để triển khai các bước tiếp theo như P&ID, bản vẽ chế tạo và HAZOP. Nó giúp các bên thống nhất phương án xử lý, công suất thiết kế và tiêu chuẩn đầu ra như QCVN 19:2009/BTNMT.
1.6 Cơ sở đánh giá hiệu quả xử lý
Từ sơ đồ, kỹ sư có thể ước tính hiệu suất tổng dựa trên hiệu suất từng công đoạn, ví dụ cyclone 70–85 phần trăm, scrubber venturi 90–95 phần trăm. Điều này đặc biệt quan trọng khi so sánh các mô hình xử lý khí thải khác nhau.
- Nền tảng tổng thể xem tại bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. CÁCH ĐỌC LUỒNG CÔNG NGHỆ KHÍ THẢI TRÊN SƠ ĐỒ
2.1 Xác định điểm phát sinh và điều kiện đầu vào
Bước đầu khi đọc luồng công nghệ khí thải là xác định nguồn phát sinh như lò hơi, lò nung hay buồng sơn. Các thông số đầu vào thường được ghi chú gồm lưu lượng, nhiệt độ, độ ẩm và nồng độ bụi hoặc VOC, quyết định toàn bộ lựa chọn công nghệ phía sau.
2.2 Nhận diện chiều dòng khí
Mũi tên trên sơ đồ thể hiện hướng dòng khí, không phải hướng lắp đặt thiết bị. Một số sơ đồ còn ghi rõ trạng thái áp suất âm hoặc dương tại từng đoạn, giúp đánh giá rủi ro rò rỉ và yêu cầu kín khí của hệ thống.
2.3 Phân tách các khối xử lý chính
Sơ đồ thường chia thành các khối như tiền xử lý, xử lý chính và xử lý hoàn thiện. Mỗi khối đại diện cho một nguyên lý khác nhau, ví dụ tách bụi quán tính, hấp thụ ướt hay lọc cơ học. Cách phân tách này giúp tránh nhầm lẫn khi đọc các mô hình xử lý khí thải phức hợp.
2.4 Đọc thông số kỹ thuật kèm theo
Các chú thích như ΔP Pa, hiệu suất %, thời gian lưu s thường đi kèm từng thiết bị. Đây là dữ liệu quan trọng để đánh giá tổn thất áp và công suất quạt. Bỏ qua thông số này sẽ khiến việc kiểm tra tính khả thi của thiết kế trở nên cảm tính.
2.5 Hiểu vai trò của quạt và ống khói
Quạt thường được đặt cuối hệ thống để duy trì áp suất âm. Trên sơ đồ công nghệ, quạt được xem là một phần của chuỗi xử lý chứ không chỉ là thiết bị phụ trợ. Ống khói thể hiện điểm xả cuối, gắn với cao độ phát tán theo quy chuẩn môi trường.
2.6 Liên hệ với bản vẽ chi tiết
Sau khi hiểu sơ đồ công nghệ, người đọc mới có thể đối chiếu với bản vẽ xử lý khí thải chi tiết như P&ID hoặc layout. Đây là bước cần thiết để trao đổi hiệu quả với đơn vị thiết kế và tránh hiểu sai phạm vi cung cấp thiết bị.
3. 5 MÔ HÌNH PHỔ BIẾN TRONG SƠ ĐỒ CÔNG NGHỆ XỬ LÝ KHÍ THẢI CÔNG NGHIỆP
3.1 Mô hình cyclone – lọc bụi quán tính
Trong sơ đồ công nghệ xử lý khí thải, cyclone thường xuất hiện ở giai đoạn tiền xử lý. Nguyên lý dựa trên lực ly tâm để tách hạt bụi có kích thước lớn hơn 10 µm. Hiệu suất dao động 70–85 phần trăm, tổn thất áp suất thấp khoảng 500–1500 Pa. Cyclone giúp giảm tải cho các công đoạn phía sau và kéo dài tuổi thọ thiết bị lọc tinh.
3.2 Mô hình lọc túi vải (Baghouse)
Lọc túi vải là mô hình phổ biến khi yêu cầu nồng độ bụi đầu ra dưới 50 mg/Nm3. Trên sơ đồ hệ thống khí thải, thiết bị này thường được biểu diễn như một khối xử lý chính. Các thông số quan trọng gồm tốc độ lọc 0,8–1,5 m/phút, nhiệt độ khí vào tối đa 180 °C và hiệu suất lên đến 99,5 phần trăm.
3.3 Mô hình tháp hấp thụ ướt
Tháp hấp thụ được sử dụng để xử lý khí acid như SO2, HCl, NH3. Trong luồng công nghệ khí thải, dòng khí đi ngược chiều với dung dịch hấp thụ để tăng hiệu quả tiếp xúc. Hiệu suất phụ thuộc vào pH dung dịch, thời gian lưu và diện tích tiếp xúc, thường đạt 90–98 phần trăm với SO2.
3.4 Mô hình scrubber venturi
Scrubber venturi được thể hiện trên sơ đồ bằng cổ thắt đặc trưng. Thiết bị này xử lý bụi mịn dưới 5 µm nhờ vận tốc khí cao 60–120 m/s. Tổn thất áp suất lớn, có thể tới 6000–9000 Pa, nên khi đọc sơ đồ công nghệ xử lý khí thải cần chú ý công suất quạt và tiêu thụ năng lượng.
3.5 Mô hình xử lý khí VOC bằng than hoạt tính
Đối với khí thải chứa VOC nồng độ thấp, mô hình hấp phụ than hoạt tính thường được chọn. Trên bản vẽ xử lý khí thải, hệ này thường gồm hai hoặc ba module để luân phiên tái sinh. Thông số quan trọng là thời gian tiếp xúc EBCT từ 0,5–2 giây và tải trọng hấp phụ mg VOC/g than.
3.6 Mô hình tổ hợp nhiều cấp xử lý

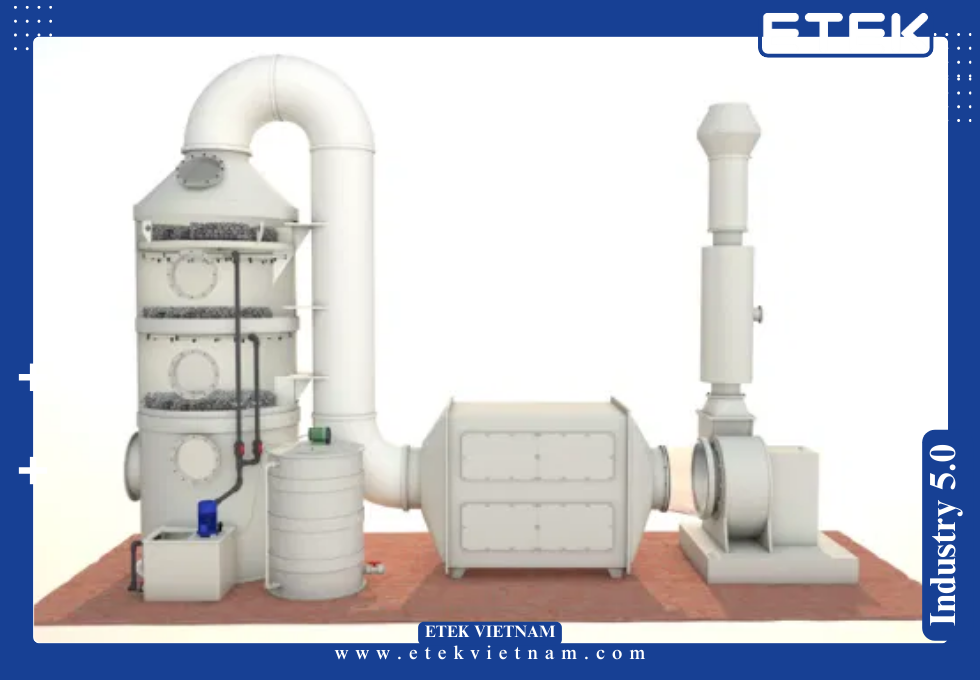

Trong thực tế, nhiều dự án sử dụng tổ hợp cyclone + scrubber + lọc túi. Trên sơ đồ, mô hình này thể hiện rõ logic “thô đến tinh”. Việc hiểu đúng thứ tự công nghệ giúp tránh đánh giá sai hiệu suất tổng và chi phí vận hành của mô hình xử lý khí thải phức hợp.
- Khung thiết kế tổng thể xem tại bài “Thiết kế hệ thống xử lý khí thải: Khung tổng thể tối ưu chi phí và hiệu quả (54)”.
4. CÁCH THỂ HIỆN THIẾT BỊ VÀ THÔNG SỐ TRÊN SƠ ĐỒ CÔNG NGHỆ
4.1 Ký hiệu thiết bị xử lý
Thiết bị trên sơ đồ công nghệ xử lý khí thải thường dùng ký hiệu khối đơn giản kèm mã thiết bị như CY-01, SC-02. Mã này giúp liên kết với danh mục thiết bị và hồ sơ kỹ thuật. Không nên nhầm các ký hiệu này với ký hiệu chi tiết trong P&ID.
4.2 Thông số lưu lượng và nồng độ
Lưu lượng thường được ghi ở điều kiện chuẩn Nm3/h, kèm chú thích nhiệt độ và độ ẩm. Nồng độ ô nhiễm thể hiện bằng mg/Nm3 trước và sau từng công đoạn. Đây là cơ sở để kiểm tra khả năng đáp ứng quy chuẩn môi trường hiện hành.
4.3 Thể hiện tổn thất áp suất
ΔP của từng thiết bị được ghi trực tiếp hoặc gián tiếp trên sơ đồ. Khi cộng tổng ΔP, kỹ sư có thể xác định áp suất quạt yêu cầu. Bỏ sót thông tin này sẽ dẫn đến sai lệch lớn trong thiết kế sơ đồ hệ thống khí thải.
4.4 Vai trò của thiết bị phụ trợ
Bơm tuần hoàn, bể dung dịch hay bộ tách giọt thường được vẽ đơn giản nhưng đóng vai trò then chốt. Trong luồng công nghệ khí thải, các thiết bị này đảm bảo hệ thống vận hành ổn định và duy trì hiệu suất theo thiết kế.
4.5 Ghi chú điều kiện vận hành
Nhiều sơ đồ ghi rõ chế độ vận hành liên tục hay gián đoạn, thời gian chạy giờ/ngày. Thông tin này rất quan trọng khi đánh giá chi phí vận hành và tuổi thọ vật liệu.
4.6 Liên kết với hồ sơ EPC
Mỗi ký hiệu và thông số trên sơ đồ đều liên kết với một tài liệu EPC cụ thể. Hiểu mối liên hệ này giúp chủ đầu tư trao đổi chính xác với nhà thầu và tránh tranh chấp kỹ thuật.
5. NHỮNG LỖI PHỔ BIẾN KHI ĐỌC SƠ ĐỒ CÔNG NGHỆ XỬ LÝ KHÍ THẢI
5.1 Nhầm lẫn giữa sơ đồ công nghệ và bản vẽ bố trí
Một lỗi thường gặp là đọc sơ đồ công nghệ xử lý khí thải như bản vẽ layout. Sơ đồ công nghệ không phản ánh khoảng cách, cao độ hay hướng lắp đặt thực tế. Nếu dùng sơ đồ này để ước lượng mặt bằng, kết quả sẽ sai lệch và ảnh hưởng đến phương án thi công.
5.2 Hiểu sai thứ tự công đoạn xử lý
Thứ tự các thiết bị trên sơ đồ thể hiện logic công nghệ, không phải mức độ quan trọng. Việc đảo thứ tự khi diễn giải có thể làm mất ý nghĩa xử lý, ví dụ đặt thiết bị lọc tinh trước tiền xử lý sẽ gây quá tải và tăng chi phí vận hành.
5.3 Bỏ qua thông số điều kiện khí vào
Nhiều người chỉ nhìn thiết bị mà không chú ý nhiệt độ, độ ẩm hay tải lượng ô nhiễm đầu vào. Trên luồng công nghệ khí thải, các thông số này quyết định vật liệu chế tạo và giới hạn vận hành an toàn của hệ thống.
5.4 Đánh giá sai vai trò của quạt
Quạt thường bị xem là thiết bị phụ, trong khi trên sơ đồ công nghệ, quạt quyết định trạng thái áp suất toàn hệ. Đọc sai vị trí quạt có thể dẫn đến hiểu nhầm cơ chế hút, đẩy và nguy cơ rò rỉ khí độc ra môi trường làm việc.
5.5 Không liên kết với tiêu chuẩn môi trường
Sơ đồ chỉ có ý nghĩa khi gắn với mục tiêu đầu ra cụ thể. Việc không đối chiếu nồng độ sau xử lý với QCVN tương ứng khiến quá trình thẩm tra thiết kế trở nên hình thức, không phản ánh hiệu quả thực tế của mô hình xử lý khí thải.
5.6 Nhầm ký hiệu công nghệ với ký hiệu P&ID
Ký hiệu trên sơ đồ công nghệ mang tính khái quát. Nếu đọc theo logic P&ID, người xem có thể hiểu sai về van, cảm biến hoặc thiết bị an toàn, từ đó trao đổi không chính xác với đơn vị thiết kế EPC.
- Bước triển khai tiếp theo xem tại bài “Thiết kế thu gom khí thải trong nhà máy công nghiệp (56)”.
6. ỨNG DỤNG SƠ ĐỒ CÔNG NGHỆ TRONG THỰC TẾ DỰ ÁN EPC
6.1 Cơ sở lựa chọn phương án xử lý
Trong giai đoạn tiền khả thi, sơ đồ công nghệ xử lý khí thải giúp so sánh nhanh các phương án xử lý khác nhau dựa trên hiệu suất, chi phí đầu tư và vận hành. Đây là bước lọc quan trọng trước khi đi sâu vào thiết kế chi tiết.
6.2 Công cụ trao đổi với nhà thầu
Sơ đồ công nghệ là ngôn ngữ chung giữa chủ đầu tư, tư vấn và nhà thầu. Khi trao đổi trên cùng một sơ đồ, các bên dễ thống nhất phạm vi công việc và tránh hiểu nhầm trong quá trình triển khai sơ đồ hệ thống khí thải.
6.3 Nền tảng cho thiết kế P&ID
Từ sơ đồ công nghệ, kỹ sư mới phát triển được P&ID chi tiết. Nếu sơ đồ ban đầu thiếu logic hoặc sai thông số, toàn bộ chuỗi thiết kế sau đó sẽ phải điều chỉnh, gây tốn thời gian và chi phí.
6.4 Đánh giá rủi ro vận hành
Nhìn vào sơ đồ, có thể nhận diện nhanh các điểm rủi ro như nhiệt độ cao, ăn mòn hay tổn thất áp lớn. Điều này giúp đưa ra giải pháp vật liệu, bảo trì và dự phòng phù hợp ngay từ giai đoạn thiết kế.
6.5 Cơ sở đào tạo và vận hành
Sơ đồ công nghệ thường được dùng trong đào tạo vận hành. Người vận hành hiểu được luồng khí và chức năng từng thiết bị sẽ phản ứng nhanh hơn khi có sự cố, thay vì chỉ làm theo hướng dẫn máy móc.
6.6 Hỗ trợ kiểm tra và nghiệm thu
Trong giai đoạn nghiệm thu, sơ đồ giúp đối chiếu thiết bị thực tế với thiết kế ban đầu. Mọi sai khác đều có thể được phát hiện sớm nếu hiểu đúng bản vẽ xử lý khí thải ở mức công nghệ.
7. CÁCH ĐỌC ĐÚNG SƠ ĐỒ CÔNG NGHỆ XỬ LÝ KHÍ THẢI THEO TƯ DUY KỸ SƯ
7.1 Đọc theo logic công nghệ, không theo hình dạng
Khi tiếp cận sơ đồ công nghệ xử lý khí thải, cần ưu tiên đọc theo trình tự xử lý thay vì hình thức trình bày. Một sơ đồ có thể được vẽ theo nhiều cách khác nhau, nhưng logic công nghệ luôn nhất quán từ nguồn phát sinh đến điểm xả cuối.
7.2 Luôn đặt câu hỏi “tại sao thiết bị này ở đây”
Mỗi thiết bị xuất hiện trên sơ đồ đều có lý do kỹ thuật. Việc đặt câu hỏi về vai trò, hiệu suất và giới hạn vận hành giúp người đọc hiểu sâu bản chất hệ thống, thay vì chỉ ghi nhớ tên thiết bị trong mô hình xử lý khí thải.
7.3 Kiểm tra tính liên tục của luồng khí
Một sơ đồ tốt phải thể hiện luồng khí liên tục, không đứt đoạn. Khi đọc luồng công nghệ khí thải, cần kiểm tra xem có thiếu khối chức năng nào như quạt, bộ tách giọt hay điểm xả nước thải hay không.
7.4 Đối chiếu với thông số thiết kế
Không nên đọc sơ đồ một cách định tính. Việc đối chiếu lưu lượng, nồng độ và tổn thất áp giữa các công đoạn giúp đánh giá nhanh tính khả thi của phương án và phát hiện rủi ro tiềm ẩn.
7.5 Hiểu giới hạn của sơ đồ công nghệ
Sơ đồ không thể hiện chi tiết kết cấu, điện hay điều khiển. Nhận thức rõ giới hạn này giúp tránh kỳ vọng sai và sử dụng đúng vai trò của sơ đồ trong quá trình trao đổi kỹ thuật.
7.6 Kết nối với các tài liệu khác
Một sơ đồ hệ thống khí thải hoàn chỉnh trong dự án EPC luôn đi kèm P&ID, layout và datasheet. Đọc đồng bộ các tài liệu này là cách duy nhất để hiểu trọn vẹn hệ thống.
8. TỪ SƠ ĐỒ CÔNG NGHỆ ĐẾN QUYẾT ĐỊNH LỰA CHỌN NHÀ CUNG CẤP
8.1 So sánh phương án trên cùng một nền tảng
Khi các nhà thầu trình bày giải pháp, việc so sánh dựa trên sơ đồ công nghệ xử lý khí thải giúp loại bỏ yếu tố cảm tính. Chủ đầu tư có thể đánh giá nhanh sự khác biệt về số cấp xử lý, tổn thất áp và mức độ phức tạp vận hành.
8.2 Nhận diện chi phí ẩn
Một số sơ đồ trông đơn giản nhưng yêu cầu quạt công suất lớn hoặc vật liệu đặc biệt. Đọc kỹ sơ đồ giúp phát hiện chi phí năng lượng, bảo trì và thay thế vật tư trong suốt vòng đời hệ thống.
8.3 Đánh giá năng lực kỹ thuật của nhà thầu
Sơ đồ rõ ràng, logic và có đầy đủ thông số phản ánh năng lực kỹ thuật thực sự. Ngược lại, sơ đồ sơ sài thường là dấu hiệu của giải pháp chưa được nghiên cứu đầy đủ.
8.4 Hỗ trợ đàm phán hợp đồng
Khi hiểu rõ sơ đồ, chủ đầu tư có thể đặt câu hỏi đúng trọng tâm và yêu cầu làm rõ các giả định thiết kế. Điều này giúp giảm rủi ro phát sinh trong quá trình thực hiện bản vẽ xử lý khí thải chi tiết.
8.5 Cơ sở kiểm soát thay đổi thiết kế
Mọi thay đổi trong quá trình EPC đều phải được phản ánh lại trên sơ đồ công nghệ. Việc nắm vững sơ đồ giúp kiểm soát thay đổi và tránh phát sinh không cần thiết.
8.6 Gia tăng hiệu quả vận hành dài hạn
Cuối cùng, một hệ thống được hiểu đúng ngay từ sơ đồ sẽ dễ vận hành, dễ bảo trì và ổn định hơn trong dài hạn. Đây là giá trị lớn nhất mà việc đọc đúng sơ đồ mang lại.
TỔNG KẾT GIÁ TRỊ CỦA SƠ ĐỒ CÔNG NGHỆ TRONG XỬ LÝ KHÍ THẢI
Sơ đồ công nghệ xử lý khí thải không chỉ là hình vẽ kỹ thuật mà là nền tảng tư duy của toàn bộ hệ thống xử lý. Hiểu đúng sơ đồ giúp tránh nhầm lẫn với các loại bản vẽ khác, hỗ trợ trao đổi hiệu quả trong dự án EPC và đưa ra quyết định đầu tư chính xác. Với kỹ sư, chủ đầu tư hay đơn vị vận hành, đây là kỹ năng cốt lõi không thể bỏ qua.
