THI CÔNG ĐIỆN XỬ LÝ KHÍ THẢI: 6 YÊU CẦU AN TOÀN VÀ KIỂM SOÁT VẬN HÀNH ỔN ĐỊNH
Thi công điện xử lý khí thải là giai đoạn quyết định độ an toàn, độ tin cậy và khả năng vận hành liên tục của toàn bộ hệ thống xử lý môi trường. Nếu triển khai sai tiêu chuẩn, doanh nghiệp có thể đối mặt nguy cơ cháy nổ, sai lệch tín hiệu điều khiển hoặc dừng hệ thống ngoài kế hoạch, đặc biệt trước giai đoạn chạy thử và nghiệm thu.

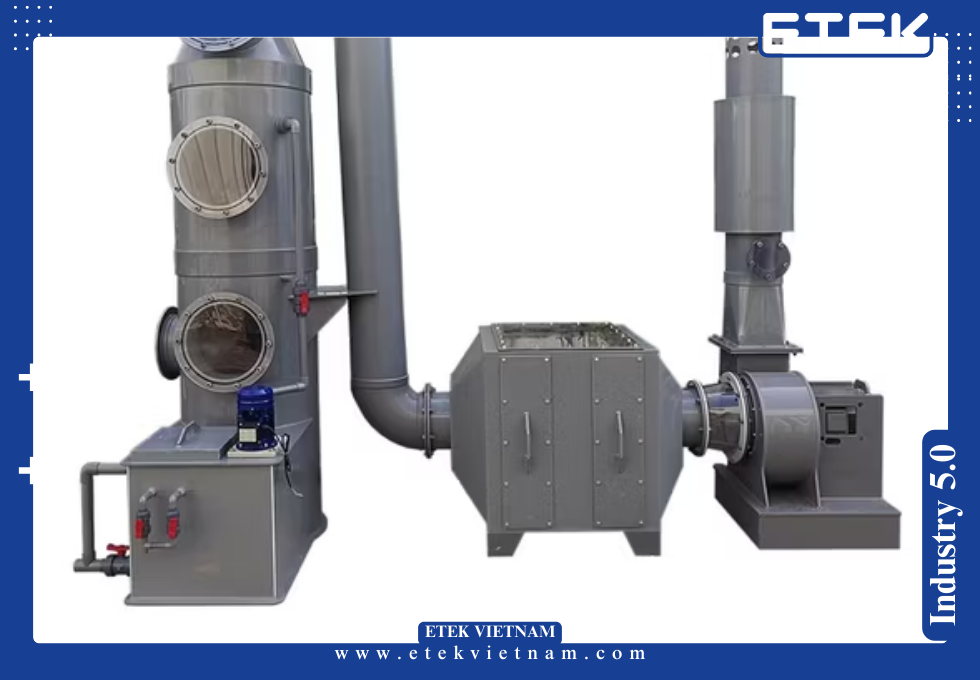

1. THI CÔNG ĐIỆN XỬ LÝ KHÍ THẢI – YÊU CẦU CHUNG TRƯỚC KHI TRIỂN KHAI
1.1 Đánh giá sơ đồ công nghệ và tải điện khí thải
Trước khi thi công, cần rà soát đầy đủ P&ID, sơ đồ điện một sợi và danh sách tải. Các thiết bị như quạt hút, bơm tuần hoàn, tháp hấp thụ thường có công suất 5–75 kW. Việc xác định đúng dòng định mức, hệ số cosφ và dòng khởi động giúp lựa chọn MCCB, contactor, biến tần chính xác, tránh quá tải cục bộ khi vận hành liên tục.
1.2 Phân tích môi trường làm việc của hệ thống xử lý khí thải
Hệ thống thường đặt trong môi trường có độ ẩm trên 80 phần trăm, chứa hơi axit hoặc kiềm. Do đó, cấp bảo vệ thiết bị điện tối thiểu IP54, riêng khu vực ngoài trời hoặc gần tháp rửa cần IP65. Đây là điều kiện nền tảng để đảm bảo an toàn điện khí thải trong suốt vòng đời vận hành.
1.3 Lập biện pháp thi công điện chi tiết
Biện pháp thi công phải nêu rõ trình tự kéo cáp, đấu nối, thử điện áp và tiếp địa. Khoảng cách máng cáp đến đường ống khí thải tối thiểu 300 mm nhằm hạn chế ảnh hưởng nhiệt và ăn mòn. Hồ sơ này là cơ sở để kiểm soát chất lượng thi công điều khiển khí thải theo tiêu chuẩn ISO và IEC.
1.4 Kiểm tra nguồn cấp và khả năng dự phòng
Nguồn điện cấp cho hệ thống cần ổn định trong dải 380 V ±5 phần trăm, tần số 50 Hz. Với các nhà máy vận hành 24/7, nên có phương án ATS hoặc UPS cho PLC và HMI để tránh mất dữ liệu khi mất điện đột ngột.
1.5 Yêu cầu nhân sự và chứng chỉ an toàn
Kỹ sư và công nhân tham gia thi công phải có chứng chỉ an toàn điện bậc 3 trở lên. Người phụ trách kỹ thuật cần hiểu rõ đặc thù thi công điện xử lý khí thải để kịp thời xử lý rủi ro phát sinh tại hiện trường.
1.6 Kiểm soát vật tư đầu vào
Cáp động lực nên dùng loại CV hoặc CXV, cách điện XLPE, chịu nhiệt 90 độ C. Tất cả vật tư phải có CO CQ rõ ràng, tránh sử dụng thiết bị kém chất lượng gây suy giảm độ tin cậy hệ thống.
- Tổng quan hệ thống xử lý khí thải xem tại bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. LẮP ĐẶT TỦ ĐIỆN KHÍ THẢI ĐẢM BẢO AN TOÀN VÀ ĐỘ BỀN
2.1 Tiêu chuẩn thiết kế và cấu tạo tủ điện
Tủ điện dùng cho hệ thống xử lý khí thải cần chế tạo từ thép sơn tĩnh điện dày tối thiểu 1.5 mm hoặc inox 304. Bên trong bố trí thanh cái đồng mạ thiếc, chịu dòng ngắn mạch theo IEC 61439. Việc lắp đặt tủ điện khí thải đúng chuẩn giúp hạn chế phóng điện và phát nhiệt cục bộ.
2.2 Phân khoang chức năng trong tủ
Tủ nên chia riêng khoang động lực, khoang điều khiển và khoang PLC. Khoảng cách giữa các khoang tối thiểu 50 mm để giảm nhiễu điện từ. Đây là yếu tố quan trọng trong thi công điều khiển khí thải có sử dụng tín hiệu analog 4–20 mA.
2.3 Bố trí thiết bị bảo vệ
Mỗi động cơ quạt hoặc bơm cần có rơ le nhiệt, bảo vệ mất pha và bảo vệ quá dòng. Với biến tần, nên tích hợp thêm cuộn kháng đầu vào để giảm sóng hài, nâng cao tuổi thọ thiết bị.
2.4 Hệ thống thông gió và làm mát tủ
Nhiệt độ trong tủ không nên vượt quá 40 độ C. Có thể lắp quạt lọc gió hoặc điều hòa tủ điện công suất 300–1000 W tùy mật độ thiết bị. Điều này giúp duy trì vận hành ổn định trong môi trường khí thải khắc nghiệt.
2.5 Tiếp địa và chống tĩnh điện
Điện trở tiếp địa yêu cầu nhỏ hơn 4 ohm. Tất cả vỏ tủ, máng cáp kim loại phải liên kết đồng bộ với hệ thống tiếp địa chung của nhà máy nhằm đảm bảo an toàn điện khí thải.
2.6 Kiểm tra và nghiệm thu tủ điện
Trước khi cấp điện, cần đo cách điện bằng megohm kế 500 VDC, giá trị tối thiểu 1 MΩ. Đây là bước bắt buộc trước khi chuyển sang giai đoạn đấu nối PLC khí thải.
3. ĐẤU NỐI PLC KHÍ THẢI VÀ HỆ ĐIỀU KHIỂN TRUNG TÂM
3.1 Lựa chọn PLC phù hợp công nghệ xử lý
PLC thường dùng là Siemens S7-1200, S7-1500 hoặc Mitsubishi FX5U. Số lượng I/O phải dự phòng tối thiểu 20 phần trăm cho mở rộng. Việc đấu nối PLC khí thải đúng ngay từ đầu giúp giảm chi phí chỉnh sửa sau này.
3.2 Chuẩn hóa tín hiệu cảm biến
Cảm biến áp suất, lưu lượng, pH thường sử dụng tín hiệu 4–20 mA hoặc Modbus RTU. Dây tín hiệu cần là cáp xoắn đôi có chống nhiễu, đi riêng máng với cáp động lực để đảm bảo độ chính xác dữ liệu.
3.3 Kết nối biến tần và thiết bị chấp hành
PLC điều khiển biến tần thông qua tín hiệu analog hoặc truyền thông Profibus, Profinet. Tốc độ quạt hút được điều chỉnh theo lưu lượng khí thực tế, giúp tiết kiệm 15–30 phần trăm điện năng.
3.4 Cấu hình liên động an toàn
Hệ thống cần lập trình liên động giữa quạt, bơm và tháp xử lý. Nếu quạt dừng, van khí đóng và bơm hóa chất ngắt ngay để tránh tràn hoặc phát tán khí độc.
3.5 Giao diện HMI và giám sát
HMI hiển thị các thông số như áp suất Pa, lưu lượng Nm3/h, dòng động cơ A. Dữ liệu này hỗ trợ vận hành và bảo trì dự đoán, giảm rủi ro dừng hệ thống.
3.6 Kiểm tra logic và chạy thử khô
Trước khi chạy có tải, cần test logic PLC ở chế độ mô phỏng. Đây là bước quan trọng trong thi công điện xử lý khí thải nhằm phát hiện sớm lỗi lập trình.
- Nguyên tắc thiết kế xem tại bài “Thiết kế điện và điều khiển khí thải: Đảm bảo an toàn, ổn định và tự động hóa (60)”.
4. AN TOÀN ĐIỆN KHÍ THẢI TRONG THI CÔNG VÀ VẬN HÀNH THỬ
4.1 Kiểm soát nguy cơ cháy nổ trong khu vực khí thải
Khu vực xử lý khí thải có thể tồn tại hơi dung môi, khí dễ cháy hoặc bụi mịn. Khi thi công điện, cần đánh giá phân vùng nguy hiểm theo ATEX Zone 1 hoặc Zone 2. Thiết bị điện đặt trong vùng này phải đạt chuẩn chống cháy nổ Ex d hoặc Ex e. Việc tuân thủ nghiêm ngặt yêu cầu an toàn điện khí thải giúp giảm rủi ro sự cố nghiêm trọng.
4.2 Quy định cô lập nguồn điện khi thi công
Trước khi đấu nối hoặc bảo trì, bắt buộc thực hiện Lock Out Tag Out. Tất cả MCCB, isolator phải được khóa cơ khí và treo thẻ cảnh báo. Điện áp dư trên tụ biến tần cần được xả về mức an toàn dưới 50 VDC trước khi thao tác. Đây là yêu cầu bắt buộc trong mọi dự án thi công điện xử lý khí thải công nghiệp.
4.3 Bảo vệ quá dòng và ngắn mạch
Các nhánh động lực cần được tính toán dòng ngắn mạch theo IEC 60947. MCCB phải có khả năng cắt Icu phù hợp, thường từ 25 kA đến 50 kA tại 415 V. Việc chọn sai thông số có thể dẫn đến cháy cáp hoặc hư hỏng thiết bị khi xảy ra sự cố.
4.4 Kiểm soát rò điện và tiếp xúc gián tiếp
Hệ thống cần lắp ELCB hoặc RCCB có dòng rò 30 mA cho mạch điều khiển và 100–300 mA cho mạch động lực. Điều này đặc biệt quan trọng trong môi trường ẩm ướt, giúp nâng cao mức độ an toàn điện khí thải cho người vận hành.
4.5 Chống nhiễu điện từ cho hệ điều khiển
Biến tần công suất lớn tạo ra sóng hài và nhiễu cao tần. Cáp tín hiệu PLC phải đi riêng máng, nối đất một đầu theo khuyến nghị nhà sản xuất. Bộ lọc EMC được lắp tại đầu vào biến tần để đảm bảo tín hiệu điều khiển ổn định.
4.6 Huấn luyện an toàn trước chạy thử
Trước giai đoạn commissioning, toàn bộ nhân sự vận hành cần được đào tạo về quy trình khẩn cấp, điểm ngắt điện nhanh và cách xử lý sự cố. Đây là bước không thể thiếu để hoàn thiện thi công điện xử lý khí thải trước khi bàn giao.
5. THI CÔNG ĐIỀU KHIỂN KHÍ THẢI ĐẢM BẢO VẬN HÀNH ỔN ĐỊNH
5.1 Xây dựng triết lý điều khiển tổng thể
Triết lý điều khiển xác định rõ chế độ Auto, Manual và Emergency. Trong chế độ Auto, PLC tự động điều chỉnh lưu lượng quạt theo tín hiệu áp suất hoặc nồng độ khí. Cách tiếp cận này giúp hệ thống hoạt động ổn định và tiết kiệm năng lượng.
5.2 Logic liên động và bảo vệ công nghệ
Hệ thống cần thiết lập liên động giữa quạt hút, bơm hóa chất và van điều tiết. Nếu áp suất vượt ngưỡng 1500 Pa, quạt phải giảm tốc hoặc dừng khẩn. Logic này đóng vai trò quan trọng trong thi công điều khiển khí thải hiện đại.
5.3 Điều khiển biến tần theo tải thực tế
Biến tần được cấu hình PID nội hoặc PID từ PLC. Việc điều chỉnh tốc độ quạt theo tải giúp giảm số lần khởi động trực tiếp, kéo dài tuổi thọ động cơ và giảm tiêu thụ điện năng.
5.4 Ghi nhận và lưu trữ dữ liệu vận hành
PLC và HMI cần lưu trữ dữ liệu vận hành tối thiểu 30 ngày, bao gồm dòng động cơ, áp suất, lưu lượng và trạng thái cảnh báo. Dữ liệu này phục vụ đánh giá hiệu quả và tối ưu hệ thống sau này.
5.5 Cảnh báo và xử lý sự cố
Hệ thống phải phân cấp cảnh báo theo mức độ. Cảnh báo mức thấp hiển thị trên HMI, mức cao kích hoạt còi và đèn báo. Khi xảy ra lỗi nghiêm trọng, PLC tự động đưa hệ thống về trạng thái an toàn.
5.6 Kiểm tra tích hợp toàn hệ thống
Sau khi hoàn tất đấu nối và lập trình, cần chạy thử tích hợp từng cụm thiết bị rồi toàn hệ thống. Đây là bước quan trọng để xác nhận chất lượng thi công điện xử lý khí thải trước khi nghiệm thu.
5.7 Đánh giá độ ổn định trước bàn giao
Hệ thống phải vận hành liên tục tối thiểu 72 giờ không lỗi. Các thông số điện và điều khiển được ghi nhận để làm cơ sở nghiệm thu và bảo hành.
- Sau khi hoàn tất điện – điều khiển, chuyển sang “Chạy thử và hiệu chỉnh hệ thống xử lý khí thải (71)”.
6. KIỂM SOÁT CHẤT LƯỢNG THI CÔNG ĐIỆN XỬ LÝ KHÍ THẢI TRƯỚC CHẠY THỬ
6.1 Kiểm tra đồng bộ giữa điện và công nghệ
Trước khi cấp điện, cần đối chiếu lại toàn bộ sơ đồ điện với P&ID công nghệ. Các tín hiệu điều khiển quạt, bơm, van phải khớp đúng trạng thái công nghệ. Sai lệch giữa điện và cơ khí là nguyên nhân phổ biến gây lỗi khi chạy thử thi công điện xử lý khí thải, dẫn đến dừng hệ thống ngoài kế hoạch.
6.2 Đo kiểm cách điện và liên tục mạch
Toàn bộ cáp động lực và điều khiển cần được đo cách điện bằng megohm kế 500–1000 VDC. Giá trị tối thiểu phải đạt 1 MΩ đối với mạch điều khiển và 0.5 MΩ với mạch động lực. Đồng thời kiểm tra tính liên tục mạch tiếp địa để đảm bảo an toàn điện khí thải trong điều kiện vận hành thực tế.
6.3 Kiểm tra đấu nối trong tủ điều khiển
Tất cả đầu cos phải được bấm đúng lực, không lỏng hoặc oxy hóa. Thanh terminal cần đánh số rõ ràng, đúng bản vẽ. Việc rà soát này đặc biệt quan trọng với hệ thống có lắp đặt tủ điện khí thải tích hợp nhiều thiết bị điều khiển và truyền thông.
6.4 Đánh giá tải và dòng vận hành không tải
Sau khi cấp điện, cho hệ thống chạy không tải để đo dòng động cơ và điện áp. Dòng không tải thường nằm trong khoảng 30–40 phần trăm dòng định mức. Nếu vượt ngưỡng, cần kiểm tra lại đấu nối hoặc cài đặt biến tần trước khi đưa tải vào.
6.5 Kiểm tra tín hiệu PLC và thiết bị đo
Tất cả tín hiệu analog phải được hiệu chuẩn lại tại hiện trường. Sai số cho phép thường nhỏ hơn ±1 phần trăm toàn dải. Việc xác nhận này giúp quá trình đấu nối PLC khí thải đạt độ chính xác cao, tránh điều khiển sai lệch khi vận hành liên tục.
6.6 Thử nghiệm các kịch bản sự cố
Cần mô phỏng các tình huống như mất pha, quá dòng, mất tín hiệu cảm biến. PLC phải phản ứng đúng theo logic thiết kế, đưa hệ thống về trạng thái an toàn. Đây là bước then chốt để đánh giá chất lượng thi công điều khiển khí thải.
6.7 Hoàn thiện hồ sơ hoàn công
Hồ sơ bao gồm bản vẽ hoàn công, danh sách thiết bị, thông số cài đặt và biên bản thử nghiệm. Đây là tài liệu bắt buộc để nghiệm thu và phục vụ bảo trì sau này.
7. TỔ CHỨC CHẠY THỬ VÀ ĐÁNH GIÁ HIỆU SUẤT HỆ THỐNG
7.1 Nguyên tắc chạy thử có tải
Chạy thử được thực hiện theo từng cấp tải từ 30, 60 đến 100 phần trăm công suất. Quá trình này giúp đánh giá độ ổn định của thi công điện xử lý khí thải trong điều kiện gần thực tế mà vẫn kiểm soát rủi ro.
7.2 Giám sát thông số điện liên tục
Trong suốt thời gian chạy thử, cần theo dõi điện áp, dòng điện, nhiệt độ động cơ và tủ điện. Dòng làm việc không được vượt quá 90 phần trăm dòng định mức trong vận hành ổn định kéo dài.
7.3 Đánh giá độ ổn định điều khiển
Các vòng điều khiển PID phải đạt thời gian đáp ứng phù hợp, không dao động lớn. Sai lệch áp suất hoặc lưu lượng cho phép thường dưới ±5 phần trăm giá trị đặt. Đây là tiêu chí quan trọng của thi công điều khiển khí thải đạt chuẩn.
7.4 Kiểm tra liên động an toàn khi có sự cố
Trong quá trình chạy thử, cần cố tình tạo lỗi để xác nhận liên động. Ví dụ, khi quạt dừng đột ngột, bơm hóa chất phải ngắt trong vòng 1 giây. Yêu cầu này nhằm đảm bảo an toàn điện khí thải và an toàn công nghệ.
7.5 Ghi nhận dữ liệu vận hành
Toàn bộ dữ liệu chạy thử cần được lưu trữ để so sánh với thiết kế ban đầu. Các thông số này là cơ sở đánh giá hiệu quả và phát hiện sớm nguy cơ tiềm ẩn.
7.6 Đánh giá mức độ sẵn sàng bàn giao
Hệ thống chỉ được coi là đạt yêu cầu khi vận hành liên tục tối thiểu 72 giờ không phát sinh lỗi nghiêm trọng. Đây là mốc quan trọng trước khi chuyển sang nghiệm thu chính thức.
8. NGHIỆM THU THI CÔNG ĐIỆN XỬ LÝ KHÍ THẢI VÀ BÀN GIAO HỆ THỐNG
8.1 Điều kiện nghiệm thu kỹ thuật
Hệ thống chỉ được nghiệm thu khi hoàn thành toàn bộ hạng mục điện, điều khiển và chạy thử đạt yêu cầu. Các thông số điện áp, dòng điện, nhiệt độ phải nằm trong dải cho phép theo thiết kế. Đây là bước xác nhận cuối cùng cho chất lượng thi công điện xử lý khí thải trước khi đưa vào vận hành chính thức.
8.2 Kiểm tra đồng bộ giữa thiết bị và phần mềm
Chương trình PLC, HMI phải trùng khớp với logic đã phê duyệt. Mọi thay đổi trong quá trình thi công cần được cập nhật vào bản vẽ hoàn công. Việc này đặc biệt quan trọng với hệ thống có đấu nối PLC khí thải phức tạp và nhiều tín hiệu liên động.
8.3 Đánh giá mức độ an toàn khi vận hành
Hội đồng nghiệm thu cần kiểm tra thực tế các tình huống mất điện, dừng khẩn và lỗi thiết bị. Hệ thống phải phản ứng đúng, không gây phát tán khí hoặc rủi ro cho người vận hành. Đây là tiêu chí cốt lõi để đánh giá an toàn điện khí thải trong môi trường công nghiệp.
8.4 Kiểm tra chất lượng lắp đặt thực tế
Tất cả tủ điện, máng cáp, tuyến dây phải được lắp đặt đúng vị trí, chắc chắn và có nhãn nhận diện. Việc lắp đặt tủ điện khí thải không đúng kỹ thuật có thể gây rung, nóng cục bộ và giảm tuổi thọ thiết bị.
8.5 Xác nhận khả năng vận hành liên tục
Hệ thống cần chứng minh khả năng vận hành ổn định trong thời gian dài, thường tối thiểu 72 đến 120 giờ. Không được xuất hiện lỗi lặp lại hoặc phải can thiệp thủ công thường xuyên trong giai đoạn này.
8.6 Biên bản nghiệm thu và ký bàn giao
Biên bản nghiệm thu phải ghi rõ kết quả kiểm tra, thông số đo được và các khuyến nghị vận hành. Đây là cơ sở pháp lý quan trọng cho giai đoạn bảo hành và bảo trì sau này.
9. KHUYẾN NGHỊ VẬN HÀNH SAU THI CÔNG ĐIỆN XỬ LÝ KHÍ THẢI
9.1 Thiết lập quy trình vận hành tiêu chuẩn
Doanh nghiệp cần xây dựng SOP cho từng chế độ vận hành, bao gồm khởi động, dừng và xử lý sự cố. Quy trình rõ ràng giúp khai thác hiệu quả hệ thống thi công điện xử lý khí thải và giảm phụ thuộc vào cá nhân.
9.2 Lập kế hoạch bảo trì định kỳ
Cần kiểm tra tủ điện, siết lại đầu cos và vệ sinh quạt làm mát mỗi 3 đến 6 tháng. Với PLC và biến tần, nên sao lưu chương trình định kỳ để tránh mất dữ liệu khi xảy ra sự cố.
9.3 Theo dõi dữ liệu để tối ưu năng lượng
Dữ liệu vận hành thu thập từ PLC và HMI cho phép phân tích xu hướng tải. Từ đó có thể tối ưu thuật toán điều khiển, nâng cao hiệu quả của thi công điều khiển khí thải và giảm chi phí điện năng.
9.4 Đào tạo lại nhân sự vận hành
Nhân sự mới hoặc luân chuyển cần được đào tạo lại về hệ thống điện và điều khiển. Điều này giúp duy trì mức an toàn điện khí thải ổn định trong suốt vòng đời dự án.
9.5 Đánh giá lại hệ thống khi mở rộng
Khi nhà máy tăng công suất, cần rà soát lại tải điện và khả năng mở rộng I/O PLC. Việc đánh giá sớm giúp tránh quá tải và gián đoạn sản xuất.
9.6 Hợp tác với đơn vị thi công chuyên nghiệp
Đơn vị có kinh nghiệm sẽ hỗ trợ nhanh khi có sự cố, đồng thời tư vấn nâng cấp phù hợp. Đây là yếu tố giúp doanh nghiệp khai thác tối đa giá trị đầu tư ban đầu.
KẾT LUẬN
Thi công điện xử lý khí thải không chỉ là công việc đấu nối thiết bị mà là quá trình tích hợp kỹ thuật điện, điều khiển và an toàn công nghệ. Việc tuân thủ đầy đủ các yêu cầu từ thiết kế, thi công đến nghiệm thu giúp hệ thống vận hành ổn định, giảm rủi ro và sẵn sàng cho giai đoạn chạy thử cũng như vận hành dài hạn.
