MẶT BẰNG XỬ LÝ KHÍ THẢI: 6 TIÊU CHÍ ĐÁNH GIÁ TRƯỚC KHI TRIỂN KHAI HỆ THỐNG
Mặt bằng xử lý khí thải là yếu tố nền tảng quyết định hiệu quả vận hành, độ an toàn và chi phí vòng đời của toàn bộ hệ thống xử lý. Đánh giá sai không gian hoặc hạ tầng có thể khiến doanh nghiệp phát sinh chi phí cải tạo lên đến 15–30%, thậm chí phải dừng dây chuyền. Bài viết này giúp nhận diện các rủi ro kỹ thuật trước khi bước vào thiết kế tổng thể.
1. ĐÁNH GIÁ DIỆN TÍCH mặt bằng xử lý khí thải VÀ KHẢ NĂNG MỞ RỘNG
1.1 Xác định diện tích tối thiểu theo lưu lượng thiết kế
Diện tích cần được tính dựa trên lưu lượng khí (Nm³/h) và công nghệ xử lý. Ví dụ, hệ thống scrubber 40.000 Nm³/h thường yêu cầu tối thiểu 80–120 m², bao gồm bồn phản ứng, bơm tuần hoàn và khu hóa chất. Nếu dùng RTO, diện tích có thể tăng lên 150 m² do yêu cầu buồng đốt và vùng an toàn nhiệt ≥3 m.
Sai lầm phổ biến là chỉ tính diện tích thiết bị mà bỏ qua hành lang kỹ thuật rộng tối thiểu 800–1.200 mm. Điều này khiến việc tháo lắp quạt ly tâm hoặc thay packing trở nên cực kỳ khó khăn.
1.2 Dự phòng không gian cho nâng công suất
Một mặt bằng xử lý khí thải đạt chuẩn nên có hệ số dự phòng từ 20–40% để đáp ứng tăng trưởng sản xuất trong 3–5 năm. Nếu nhà máy mở rộng nhưng không còn chỗ đặt tháp hấp thụ bổ sung, doanh nghiệp buộc phải di dời hệ thống.
Khoảng trống này cần được bố trí liền kề thiết bị chính để tránh kéo dài đường ống, vì mỗi 10 m ống tăng thêm có thể làm suy giảm áp suất 80–120 Pa.
1.3 Chiều cao hữu dụng và giới hạn kết cấu
Không gian thẳng đứng thường bị đánh giá thấp. Một tháp hấp thụ composite cao 9–12 m đòi hỏi nhà xưởng có clearance tối thiểu 14 m để phục vụ lắp đặt bằng cẩu.
Ngoài ra, cần kiểm tra tải trọng sàn. Thiết bị xử lý ướt có thể đạt 1.500–2.500 kg/m² khi đầy nước. Nếu vượt tải thiết kế (thường 1.000 kg/m²), nguy cơ nứt sàn là rất lớn.
1.4 Khoảng cách an toàn vận hành
Tiêu chuẩn công nghiệp khuyến nghị khoảng cách tối thiểu 1,5 m quanh thiết bị quay và 3 m với khu vực nhiệt độ cao. Đây không chỉ là yêu cầu vận hành mà còn liên quan trực tiếp đến an toàn lao động.
Một số nhà máy tối ưu diện tích quá mức, dẫn đến việc kỹ thuật viên không thể tiếp cận motor quạt khi xảy ra rung động vượt 7 mm/s.
1.5 Lối tiếp cận cho xe nâng và thiết bị bảo trì
Thiết bị như quạt 75 kW hoặc bộ trao đổi nhiệt có thể nặng hơn 2 tấn. Nếu không có lối vào rộng ≥3 m, việc thay thế sẽ cần tháo dỡ tường hoặc mái.
Đây là lỗi thiết kế khiến chi phí bảo trì tăng gấp đôi so với kế hoạch ban đầu.
1.6 Tối ưu hóa layout để tránh xung đột mặt bằng
xung đột mặt bằng xảy ra khi hệ thống khí thải chồng lấn với đường điện trung thế, tuyến ống hơi hoặc khu logistics. Điều này làm tăng rủi ro dừng sản xuất khi sửa chữa.
Giải pháp là mô phỏng layout 3D ngay từ đầu để phát hiện giao cắt nguy hiểm và đảm bảo bán kính bảo trì ≥1 m cho mọi thiết bị.
- Tổng quan hệ thống xử lý khí thải xem tại bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. ĐÁNH GIÁ KHÔNG GIAN LẮP ĐẶT KHÍ THẢI THEO DÒNG CÔNG NGHỆ
2.1 Phân tích hướng dòng khí để giảm tổn thất áp suất
Một không gian lắp đặt khí thải hợp lý cần đảm bảo tuyến ống ngắn và ít co cút. Mỗi co 90° có thể tạo tổn thất tương đương 5–8 m ống thẳng.
Tổng áp suất hệ thống nên được giữ dưới 2.500 Pa để tránh tăng công suất quạt và tiêu thụ điện.

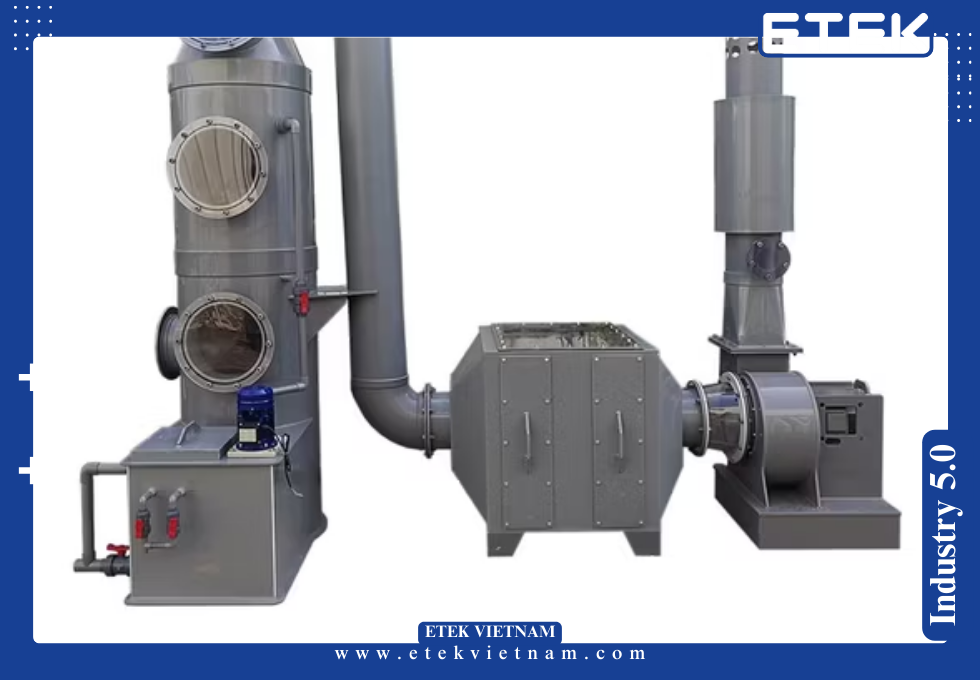

2.2 Bố trí thiết bị theo chuỗi xử lý
Trình tự cyclone → lọc túi → hấp thụ → quạt hút phải được sắp xếp tuyến tính. Khi bố trí zigzag, tốc độ khí dễ giảm dưới 12 m/s, làm bụi lắng trong ống.
Hệ quả là nguy cơ cháy bụi tăng đáng kể, đặc biệt trong ngành gỗ và thức ăn chăn nuôi.
2.3 Tách khu hóa chất khỏi vùng vận hành
Bồn NaOH hoặc H₂SO₄ cần đặt cách khu thao tác ít nhất 2 m, có đê chắn tràn cao 150 mm. Điều này giảm nguy cơ ăn mòn thiết bị điện.
Một không gian lắp đặt khí thải đạt chuẩn luôn ưu tiên phân vùng nguy hiểm theo cấp độ.
2.4 Kiểm soát rung và tiếng ồn
Quạt công suất lớn có thể tạo độ ồn 85–95 dBA. Nếu đặt sát văn phòng, doanh nghiệp có thể vi phạm QCVN 26:2010/BTNMT.
Giải pháp gồm đế cao su chống rung dày 25 mm và khoảng cách suy hao âm tối thiểu 10 m.

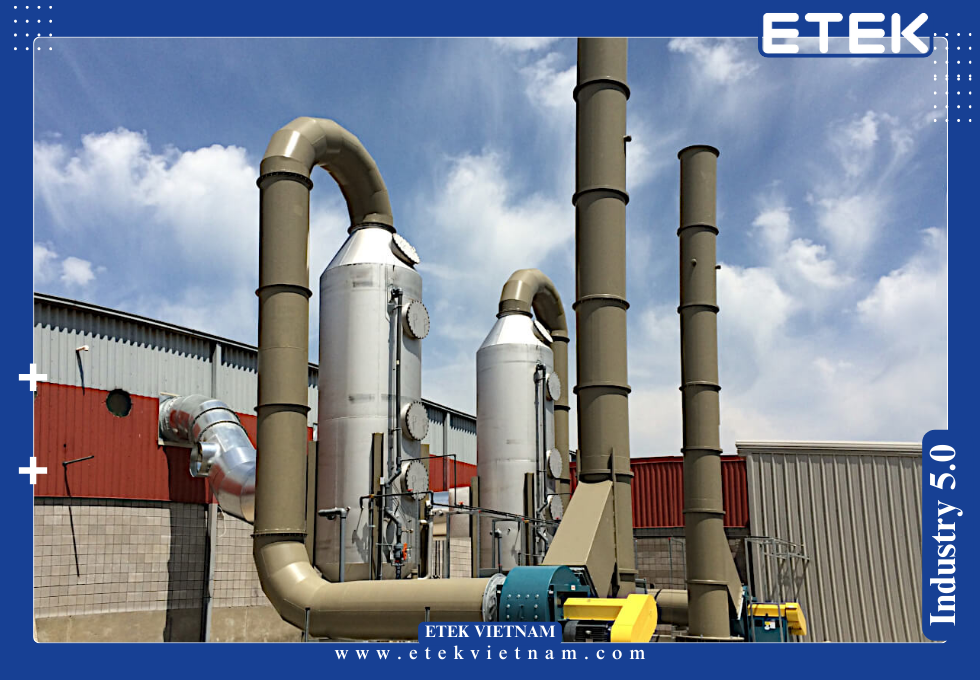

2.5 Tận dụng không gian ngoài trời
Lắp đặt ngoài trời giúp giải phóng diện tích xưởng và giảm tích tụ nhiệt. Tuy nhiên, cần mái che UV và lớp sơn epoxy ≥300 micron để chống ăn mòn.
Tuổi thọ thiết bị có thể tăng thêm 3–5 năm khi được bảo vệ đúng cách.
2.6 Duy trì khoảng cách với cửa hút gió tươi
Khoảng cách khuyến nghị là ≥10 m theo phương ngang hoặc cao hơn mái 3 m để tránh tái tuần hoàn khí ô nhiễm.
Đây là lỗi thường bị bỏ qua trong các dự án cải tạo.
3. ĐÁNH GIÁ HẠ TẦNG XỬ LÝ KHÍ THẢI TRƯỚC KHI LẮP ĐẶT
3.1 Khả năng cấp điện ổn định cho toàn bộ hạ tầng xử lý khí thải
Một hệ thống xử lý quy mô trung bình có thể tiêu thụ từ 120–350 kW, bao gồm quạt hút, bơm hóa chất, tủ điều khiển PLC và biến tần. Doanh nghiệp cần kiểm tra công suất trạm biến áp, hệ số tải và khả năng dự phòng tối thiểu 25%.
Nếu điện áp dao động vượt ±5%, biến tần dễ lỗi, gây dừng hệ thống đột ngột. Điều này đặc biệt nguy hiểm khi xử lý khí chứa VOC hoặc dung môi dễ cháy.
Ngoài ra, nên tách nguồn cấp cho hạ tầng xử lý khí thải khỏi dây chuyền sản xuất để tránh sụt áp khi máy móc khởi động đồng thời.
3.2 Hệ thống cấp nước và thoát nước kỹ thuật
Các công nghệ hấp thụ ướt thường tiêu thụ 2–6 m³ nước mỗi giờ. Vì vậy, đường cấp phải duy trì áp lực tối thiểu 2 bar để đảm bảo phân phối đều trong tháp.
Đường thoát nước cần có độ dốc ≥1%, tránh hiện tượng đọng bùn hoặc kết tinh muối. Nếu nước thải sau xử lý có pH 3–4 hoặc chứa kim loại nặng, doanh nghiệp phải tính toán kết nối với hệ thống xử lý nước thải trung tâm.
Thiếu chuẩn bị cho hạ tầng xử lý khí thải ở bước này có thể khiến chi phí cải tạo tăng 10–20%.
3.3 Nền móng và khả năng chịu tải động
Không chỉ tải tĩnh, nền còn phải chịu rung động liên tục từ quạt tốc độ 1.450 rpm. Biên độ rung cho phép thường dưới 4,5 mm/s theo ISO 10816.
Móng bê tông nên dày tối thiểu 250–300 mm, mác ≥300, kèm bulong neo M20–M24. Khi đặt trên sàn thép, cần kiểm tra tần số cộng hưởng để tránh dao động cưỡng bức.
Một hạ tầng xử lý khí thải được tính toán tốt sẽ giảm đáng kể chi phí bảo trì vòng đời.
3.4 Hạ tầng khí nén và tín hiệu điều khiển
Van điều khiển, damper khí và hệ thống giũ bụi thường yêu cầu khí nén 5–7 bar. Nếu khoảng cách từ máy nén vượt 50 m, áp suất có thể giảm 0,3–0,5 bar.
Giải pháp là tăng đường kính ống hoặc bổ sung bình tích áp gần khu xử lý. Ngoài ra, cáp tín hiệu nên đi trong máng riêng để hạn chế nhiễu điện từ.
Đây là yếu tố kỹ thuật quan trọng nhưng thường bị xem nhẹ khi khảo sát mặt bằng xử lý khí thải.
3.5 Khả năng tích hợp tự động hóa
Xu hướng hiện nay là giám sát qua SCADA hoặc IoT để theo dõi lưu lượng, nhiệt độ và chênh áp theo thời gian thực. Vì vậy, phòng điều khiển cần có hạ tầng mạng công nghiệp như Modbus TCP hoặc Profibus.
Không gian đặt tủ điện nên duy trì nhiệt độ dưới 35°C và độ ẩm <70% để tránh suy giảm tuổi thọ linh kiện.
Một hạ tầng xử lý khí thải sẵn sàng cho tự động hóa giúp doanh nghiệp giảm tới 15% chi phí vận hành.
3.6 Đường ống kỹ thuật và khả năng bảo ôn
Ống dẫn khí nóng trên 120°C cần lớp bảo ôn dày 50–75 mm nhằm hạn chế thất thoát nhiệt và tránh bỏng tiếp xúc. Khoảng cách an toàn với cáp điện nên ≥300 mm.
Nếu không dự trù vị trí treo ống ngay từ đầu, doanh nghiệp dễ gặp xung đột mặt bằng với kết cấu mái hoặc hệ sprinkler.
3.7 Hệ thống tiếp địa và chống sét
Thiết bị kim loại cao trên 10 m có nguy cơ thu sét lớn. Điện trở tiếp địa nên dưới 4 ohm để đảm bảo dòng sét thoát nhanh.
Đặc biệt với khí dung môi, tia lửa tĩnh điện có thể gây cháy nổ. Do đó, toàn bộ hạ tầng xử lý khí thải phải được liên kết đẳng thế.
- Nội dung khảo sát tổng thể xem tại bài “Khảo sát khí thải trước thiết kế: Chuẩn hóa dữ liệu đầu vào cho dự án xử lý khí thải (50)”.
4. TỐI ƯU BỐ TRÍ HỆ THỐNG KHÍ THẢI ĐỂ GIẢM RỦI RO VẬN HÀNH
4.1 Thiết kế tuyến ống khoa học
Một bố trí hệ thống khí thải hiệu quả luôn ưu tiên tuyến ống thẳng, hạn chế co gấp. Tốc độ khí nên duy trì 12–18 m/s với bụi khô và 10–14 m/s với khí ẩm để tránh ngưng tụ.
Khi tổn thất áp vượt 3.000 Pa, công suất quạt có thể tăng thêm 20–25%, kéo theo chi phí điện năng hàng năm tăng đáng kể.
4.2 Phân vùng khu vực nguy hiểm
Thiết bị xử lý nhiệt hoặc xúc tác cần được đặt cách vật liệu dễ cháy ít nhất 6 m. Ngoài ra, nên bố trí cảm biến LEL để cảnh báo khi nồng độ dung môi đạt 10% giới hạn cháy.
Một bố trí hệ thống khí thải đạt chuẩn sẽ giúp doanh nghiệp đáp ứng yêu cầu kiểm định an toàn mà không cần cải tạo sau này.
4.3 Tối ưu vị trí quạt hút
Quạt nên đặt cuối hệ thống để tạo áp suất âm, ngăn rò rỉ khí độc ra nhà xưởng. Khoảng cách từ quạt đến ống khói thường từ 3–5 m nhằm ổn định dòng khí.
Nếu đặt sai vị trí, rung động có thể lan truyền qua kết cấu, làm tăng mức ồn nền thêm 5–7 dBA.
4.4 Bố trí sàn thao tác và thang kỹ thuật
Sàn thao tác rộng tối thiểu 700 mm, lan can cao 1.100 mm giúp kỹ thuật viên tiếp cận van và cửa kiểm tra an toàn hơn.
Nhiều dự án bỏ qua chi tiết này khi thiết kế mặt bằng xử lý khí thải, dẫn đến việc phải lắp bổ sung sau với chi phí cao gấp ba lần.
4.5 Hướng xả khí và chiều cao ống khói
Chiều cao ống khói thường được tính theo công thức khuếch tán Gaussian, nhưng thực tế hiếm khi dưới 15 m đối với nhà máy công nghiệp.
Một bố trí hệ thống khí thải hợp lý phải tránh hướng gió thổi về khu dân cư hoặc cửa hút HVAC.
4.6 Dự phòng không gian cho thiết bị quan trắc
Các quy định môi trường ngày càng yêu cầu CEMS đo liên tục SO₂, NOx và bụi. Do đó, cần chừa ít nhất 2 m² gần chân ống khói để lắp cabin phân tích.
Thiếu dự phòng dễ tạo xung đột mặt bằng khi cơ quan quản lý yêu cầu bổ sung thiết bị.
4.7 Tách luồng giao thông nội bộ
Xe nâng và xe container không nên đi qua khu xử lý để tránh va chạm đường ống. Khoảng cách tối thiểu giữa tuyến giao thông và thiết bị nên từ 1,5–2 m.
Một bố trí hệ thống khí thải an toàn không chỉ bảo vệ thiết bị mà còn giảm nguy cơ dừng sản xuất ngoài kế hoạch.
5. NHẬN DIỆN SỚM XUNG ĐỘT MẶT BẰNG TRONG mặt bằng xử lý khí thải
5.1 Xung đột mặt bằng với kết cấu nhà xưởng
Một trong những rủi ro phổ biến khi triển khai mặt bằng xử lý khí thải là giao thoa với dầm chịu lực, cột thép hoặc hệ giằng mái. Khi đường ống đường kính 800–1.200 mm đi qua khu vực có cao độ hạn chế, đơn vị thi công thường buộc phải hạ thấp tuyến ống, làm tăng số lượng co và phát sinh tổn thất áp suất thêm 150–300 Pa.
Giải pháp hiệu quả là quét laser 3D hiện trạng để dựng mô hình BIM. Phương pháp này có thể phát hiện tới 90% nguy cơ xung đột mặt bằng trước khi lắp đặt, giúp doanh nghiệp tránh chi phí thay đổi thiết kế vốn có thể chiếm 5–8% tổng vốn đầu tư.
5.2 Giao cắt với hệ thống PCCC
Ống sprinkler thường được bố trí theo lưới trần với khoảng cách đầu phun 2,4–3 m. Nếu không kiểm tra trước, tuyến ống khí thải rất dễ đi trùng cao độ này.
Một mặt bằng xử lý khí thải đạt chuẩn phải đảm bảo khoảng cách tối thiểu 500 mm với đầu phun để không làm lệch hình nón phun nước khi kích hoạt. Ngoài ra, nhiệt từ ống khí nóng trên 140°C có thể khiến đầu sprinkler kích hoạt giả.
Việc xử lý xung đột mặt bằng kiểu này sau khi hoàn thiện thường đòi hỏi dừng sản xuất từ 3–7 ngày.
5.3 Xung đột mặt bằng với tuyến điện và thang cáp
Khoảng cách an toàn giữa ống khí và thang cáp điện trung thế nên duy trì ≥1 m. Khi không đáp ứng, bức xạ nhiệt có thể làm lão hóa lớp cách điện nhanh hơn 30–40%.
Trong nhiều dự án cải tạo, mặt bằng xử lý khí thải được bổ sung sau nên tuyến cáp đã cố định. Di dời hệ điện không chỉ tốn kém mà còn kéo theo quy trình kiểm định lại toàn bộ hệ thống.
Do đó, đánh giá xung đột mặt bằng cần được thực hiện song song với khảo sát điện ngay từ giai đoạn tiền thiết kế.
5.4 Chồng lấn với đường ống công nghệ
Nhà máy thực phẩm, hóa chất hoặc dệt nhuộm thường có mạng lưới ống dày đặc gồm hơi bão hòa, nước lạnh và dung môi. Khi bố trí hệ thống khí thải mà không phân tầng cao độ rõ ràng, nguy cơ va chạm là rất cao.
Thông lệ kỹ thuật khuyến nghị phân lớp như sau: cáp điện trên cùng, ống khí ở giữa, ống chất lỏng phía dưới. Cách sắp xếp này giúp giảm 60% khả năng xung đột mặt bằng trong quá trình bảo trì.
Một mặt bằng xử lý khí thải được tổ chức theo logic không gian sẽ giúp kỹ thuật viên thao tác nhanh hơn và giảm sai sót.
5.5 Va chạm với luồng di chuyển nhân sự
Lối thoát hiểm phải rộng tối thiểu 1,2 m theo tiêu chuẩn an toàn công nghiệp. Nếu thiết bị hoặc đường ống lấn vào khu vực này, doanh nghiệp có thể bị yêu cầu tháo dỡ.
Ngoài yếu tố pháp lý, xung đột mặt bằng với lối đi còn làm tăng nguy cơ tai nạn khi công nhân phải cúi hoặc né ống treo thấp hơn 2,1 m.
Một mặt bằng xử lý khí thải an toàn luôn ưu tiên dòng di chuyển rõ ràng, không cắt ngang vùng thao tác khẩn cấp.
5.6 Xung đột mặt bằng khi nâng cấp công nghệ
Ban đầu, doanh nghiệp có thể chỉ lắp lọc bụi túi vải. Tuy nhiên, khi quy chuẩn phát thải siết chặt, việc bổ sung tháp hấp thụ hoặc buồng oxy hóa là điều gần như chắc chắn.
Nếu không chừa không gian kết nối, thiết bị mới sẽ phải đặt lệch tuyến, làm đường ống kéo dài thêm 20–30 m. Điều này không chỉ tăng chi phí mà còn giảm hiệu suất hút.
Dự báo tăng trưởng là bước quan trọng để hạn chế xung đột mặt bằng trong tương lai của mặt bằng xử lý khí thải.
5.7 Mâu thuẫn giữa khu bảo trì và khu vận hành
Thiết bị cần khoảng trống để mở cửa người chui, thay vật liệu lọc hoặc tháo motor. Khi khoảng cách bảo trì dưới 600 mm, kỹ thuật viên buộc phải tháo từng cụm nhỏ, kéo dài thời gian dừng máy.
Một số nhà máy ghi nhận thời gian bảo dưỡng tăng 40% chỉ vì xung đột mặt bằng không được phát hiện sớm.
Thiết kế mặt bằng xử lý khí thải nên mô phỏng cả trạng thái “đang sửa chữa”, không chỉ khi vận hành bình thường.
- Khi đã chốt mặt bằng, bước tiếp theo là “Thiết kế tổng thể hệ thống xử lý khí thải công nghiệp (54)”.
6. KIỂM TRA TUÂN THỦ AN TOÀN TRONG KHÔNG GIAN LẮP ĐẶT KHÍ THẢI
6.1 Khoảng cách phòng cháy trong không gian lắp đặt khí thải
Các thiết bị sinh nhiệt như buồng đốt xúc tác có thể đạt 250–400°C. Vì vậy, khoảng cách với vật liệu dễ cháy nên từ 6–10 m hoặc phải có tường ngăn chịu lửa EI60.
Một không gian lắp đặt khí thải đạt chuẩn sẽ giảm đáng kể nguy cơ cháy lan theo hiệu ứng đối lưu.
Đây là tiêu chí quan trọng khi thẩm duyệt thiết kế.
6.2 Kiểm soát nồng độ khí nguy hiểm
Cảm biến VOC, H₂S hoặc CO nên được đặt ở cao độ phù hợp với tỷ trọng khí. Ví dụ, khí nhẹ hơn không khí cần cảm biến gần trần.
Trong không gian lắp đặt khí thải, hệ thống cảnh báo nên kích hoạt ở ngưỡng 10–20% LEL để đủ thời gian phản ứng.
Thiếu lớp bảo vệ này có thể khiến doanh nghiệp đối mặt rủi ro dừng nhà máy ngoài kế hoạch.
6.3 Thông gió cưỡng bức cho khu kỹ thuật
Phòng đặt quạt hoặc tủ điện cần tối thiểu 6–10 ACH (air changes per hour). Nếu nhiệt độ môi trường vượt 45°C, tuổi thọ biến tần có thể giảm một nửa.
Do đó, thiết kế không gian lắp đặt khí thải phải tích hợp quạt cấp gió hoặc lam gió đối lưu tự nhiên.
Đây là chi tiết nhỏ nhưng ảnh hưởng lớn đến độ ổn định vận hành.
6.4 Chiếu sáng công nghiệp đạt chuẩn
Độ rọi tại khu thao tác nên đạt 200–300 lux để đảm bảo kỹ thuật viên đọc chính xác đồng hồ áp suất và lưu lượng.
Trong không gian lắp đặt khí thải, nên ưu tiên đèn IP65 chống bụi và hơi nước. Với khu có dung môi, cần dùng đèn chống cháy nổ chuẩn Ex.
Chiếu sáng kém là nguyên nhân gián tiếp của nhiều lỗi vận hành.
6.5 Lối thoát hiểm và biển cảnh báo
Khoảng cách tối đa từ thiết bị đến lối thoát không nên vượt 30 m. Biển cảnh báo phải nhìn thấy từ ít nhất 10 m.
Một không gian lắp đặt khí thải được tổ chức khoa học giúp rút ngắn thời gian sơ tán xuống dưới 2 phút khi có sự cố.
Đây là chỉ số thường được kiểm tra trong các đợt đánh giá EHS.
6.6 Kiểm soát ăn mòn và hóa chất
Hơi axit có thể ăn mòn thép carbon với tốc độ 0,1–0,3 mm mỗi năm. Vì vậy, khu vực này nên phủ FRP hoặc sơn epoxy nhiều lớp.
Thiết kế không gian lắp đặt khí thải cần tách khu lưu trữ hóa chất khỏi khu điện ít nhất 3 m.
Điều này giúp giảm nguy cơ phản ứng ngoài ý muốn.
6.7 Đào tạo vận hành gắn liền với thiết kế không gian
Ngay cả khi bố trí hệ thống khí thải đạt chuẩn, thiếu đào tạo vẫn có thể gây tai nạn. Lối thao tác, điểm khóa van và khu cách ly cần được đánh dấu rõ.
Một không gian lắp đặt khí thải tốt là nơi nhân sự mới có thể nhận diện nguy cơ chỉ sau vài phút quan sát.
Thiết kế vì con người luôn là nguyên tắc cốt lõi của kỹ thuật hiện đại.
7. CHECKLIST 6 TIÊU CHÍ ĐÁNH GIÁ mặt bằng xử lý khí thải TRƯỚC KHI ĐẦU TƯ
7.1 Xác nhận quy mô mặt bằng xử lý khí thải theo chiến lược dài hạn
Một sai lầm mang tính hệ thống là thiết kế mặt bằng xử lý khí thải chỉ dựa trên công suất hiện tại. Trong thực tế, sản lượng nhà máy thường tăng 1,3–1,8 lần sau 5 năm. Nếu không dự phòng, doanh nghiệp sẽ phải mở rộng sang khu đất khác hoặc tái cấu trúc layout.
Cách tiếp cận hiệu quả là áp dụng hệ số mở rộng tối thiểu 30%, đồng thời xác định trước vị trí đặt thiết bị bổ sung như tháp hấp thụ thứ hai hoặc module lọc tinh. Khi được quy hoạch đúng, mặt bằng xử lý khí thải có thể thích ứng với thay đổi mà không làm gián đoạn sản xuất.
Ngoài ra, nên tính đến tải trọng tương lai của nền móng để tránh gia cố tốn kém.
7.2 Đánh giá tổng thể hạ tầng xử lý khí thải trước thiết kế chi tiết
Một hạ tầng xử lý khí thải hoàn chỉnh không chỉ gồm điện và nước mà còn bao gồm giao thông kỹ thuật, hệ thống thoát hiểm và khả năng tiếp cận thiết bị nâng. Doanh nghiệp nên lập bản đồ hạ tầng theo bán kính ít nhất 20 m quanh khu xử lý.
Thông số quan trọng cần kiểm tra là khả năng cấp điện dự phòng. Ví dụ, nếu hệ thống yêu cầu 250 kW, máy phát nên đáp ứng tối thiểu 300 kVA để đảm bảo hệ số công suất an toàn.
Việc chuẩn hóa hạ tầng xử lý khí thải từ đầu giúp giảm 12–18% rủi ro thay đổi thiết kế trong giai đoạn thi công.
7.3 Rà soát logic bố trí hệ thống khí thải để tối ưu hiệu suất
Một bố trí hệ thống khí thải hiệu quả không chỉ giúp tiết kiệm diện tích mà còn giảm tiêu thụ năng lượng suốt vòng đời dự án. Khi tuyến ống được rút ngắn 15%, công suất quạt có thể giảm tương ứng 8–10%.
Doanh nghiệp nên kiểm tra ba yếu tố chính gồm hướng dòng khí, vị trí quạt và cao độ ống khói. Nếu các thành phần này nằm trên cùng một trục, dòng khí sẽ ổn định hơn, hạn chế dao động áp suất.
Một bố trí hệ thống khí thải được mô phỏng CFD từ sớm còn giúp dự đoán vùng xoáy và điểm tụ bụi.
7.4 Kiểm tra chi tiết không gian lắp đặt khí thải cho bảo trì
Trong vòng đời 15–20 năm, hệ thống sẽ trải qua hàng chục lần bảo dưỡng lớn. Vì vậy, không gian lắp đặt khí thải phải cho phép tháo rotor quạt, thay vật liệu lọc và kiểm tra cảm biến mà không cần tháo dỡ cấu trúc xung quanh.
Khoảng hở khuyến nghị phía trước cửa bảo trì là 1–1,2 m. Với thiết bị cao trên 8 m, nên bố trí điểm treo palang tải trọng 1–2 tấn.
Một không gian lắp đặt khí thải được tính toán cho bảo trì có thể rút ngắn thời gian dừng máy tới 35%.
7.5 Chủ động loại bỏ nguy cơ xung đột mặt bằng
Trước khi chốt phương án, doanh nghiệp nên tổ chức buổi review đa bộ phận gồm cơ điện, sản xuất và an toàn. Mục tiêu là phát hiện sớm các điểm xung đột mặt bằng với tuyến vận chuyển, kho nguyên liệu hoặc khu mở rộng tương lai.
Thống kê từ nhiều dự án công nghiệp cho thấy gần 70% chi phí phát sinh bắt nguồn từ thay đổi layout. Khi xung đột mặt bằng được xử lý ở giai đoạn mô hình hóa, chi phí điều chỉnh chỉ bằng khoảng 10% so với khi đã lắp đặt.
Do đó, kiểm tra va chạm nên trở thành bước bắt buộc trước khi phê duyệt mặt bằng xử lý khí thải.
7.6 Đối chiếu tiêu chuẩn pháp lý và môi trường
Một mặt bằng xử lý khí thải đạt yêu cầu không chỉ vận hành tốt mà còn phải đáp ứng quy chuẩn phát thải, an toàn lao động và phòng cháy. Chiều cao ống khói, vị trí lấy mẫu và khu vực quan trắc cần được xác định ngay từ đầu.
Song song đó, hạ tầng xử lý khí thải phải sẵn sàng cho việc tích hợp hệ thống quan trắc tự động nếu cơ quan quản lý yêu cầu. Điều này giúp doanh nghiệp tránh việc cải tạo sau nghiệm thu.
Khi tiêu chuẩn được đưa vào checklist, rủi ro pháp lý sẽ giảm đáng kể.
7.7 Chuẩn hóa quy trình khảo sát để giảm sai lệch dữ liệu
Sai số đo đạc cao độ chỉ 50 mm cũng có thể khiến toàn bộ bố trí hệ thống khí thải phải điều chỉnh. Vì vậy, nên sử dụng thiết bị quét laser hoặc máy toàn đạc để đảm bảo độ chính xác.
Dữ liệu khảo sát cần được lưu trữ tập trung nhằm phục vụ các lần nâng cấp. Một mặt bằng xử lý khí thải được số hóa giúp kỹ sư nhanh chóng đánh giá khả năng mở rộng mà không cần đo lại từ đầu.
Đây là nền tảng của quản trị tài sản kỹ thuật hiện đại.
KẾT LUẬN: mặt bằng xử lý khí thải LÀ NỀN TẢNG CỦA HIỆU QUẢ VẬN HÀNH
Một dự án xử lý thành công luôn bắt đầu từ việc đánh giá đúng mặt bằng xử lý khí thải. Khi diện tích, không gian lắp đặt khí thải, hạ tầng xử lý khí thải và bố trí hệ thống khí thải được quy hoạch đồng bộ, doanh nghiệp không chỉ giảm chi phí đầu tư mà còn duy trì hiệu suất ổn định trong suốt vòng đời thiết bị.
Ngược lại, bỏ qua bước này gần như chắc chắn dẫn đến xung đột mặt bằng, phát sinh cải tạo và rủi ro an toàn. Một quyết định đúng ở giai đoạn tiền thiết kế có thể tiết kiệm hàng tỷ đồng chi phí vận hành trong tương lai.
Vì vậy, hãy xem việc khảo sát và chuẩn hóa mặt bằng xử lý khí thải là bước chiến lược, không phải thủ tục kỹ thuật. Đây chính là tiền đề giúp doanh nghiệp tiến tới mô hình nhà máy an toàn, tuân thủ và phát triển bền vững.
TÌM HIỂU THÊM:
