SƠ ĐỒ CÔNG NGHỆ KHÍ THẢI: 6 MẪU SƠ ĐỒ CHUẨN ĐỂ ĐƯA VÀO HỒ SƠ THIẾT KẾ VÀ ĐTM
sơ đồ công nghệ khí thải là thành phần quan trọng giúp thể hiện logic xử lý, thông số vận hành và cấu hình thiết bị trong hồ sơ môi trường. Việc chuẩn hóa sơ đồ giúp đơn vị tư vấn trình bày phương án rõ ràng, tăng khả năng thẩm định và giảm thời gian hiệu chỉnh trong ĐTM, thiết kế cơ sở và hồ sơ đấu thầu kỹ thuật.
1. Vai trò của sơ đồ công nghệ khí thải trong thiết kế công nghệ khí thải và hồ sơ ĐTM
1.1 Khái niệm và cấu trúc của sơ đồ công nghệ khí thải
sơ đồ công nghệ khí thải thể hiện toàn bộ chuỗi xử lý từ nguồn phát sinh đến điểm xả cuối cùng. Sơ đồ thường bao gồm dòng vật chất, thông số nhiệt độ, lưu lượng, áp suất và hiệu suất xử lý từng công đoạn. Trong hồ sơ kỹ thuật, sơ đồ cần thể hiện rõ hướng dòng khí, thiết bị chính, thiết bị phụ trợ và điểm quan trắc.
Một sơ đồ đạt chuẩn phải đọc được trong dưới 60 giây và phản ánh đúng nguyên lý vận hành thực tế của hệ thống.
1.2 Vai trò trong báo cáo ĐTM và hồ sơ xin phép môi trường
Trong ĐTM, sơ đồ đóng vai trò chứng minh tính khả thi của giải pháp xử lý. Cơ quan thẩm định thường dựa vào sơ đồ để đánh giá mức độ phù hợp với QCVN tương ứng như QCVN 19:2009/BTNMT hoặc QCVN 20:2009/BTNMT.
Nếu thiếu thông số như vận tốc khí 12–18 m/s hoặc thời gian lưu ≥1,5 giây trong buồng phản ứng, hồ sơ thường bị yêu cầu bổ sung.
1.3 Liên hệ giữa PFD xử lý khí thải và bản vẽ thiết kế chi tiết
PFD xử lý khí thải là cấp độ sơ đồ khái niệm, thể hiện dòng công nghệ nhưng chưa đi sâu vào kích thước cơ khí. Từ PFD, kỹ sư phát triển sang P&ID để xác định van, cảm biến, PLC và logic điều khiển.
Trong giai đoạn thiết kế cơ sở, PFD giúp xác định tải lượng ô nhiễm theo công thức:
Q = V × C
Trong đó Q là tải lượng (mg/s), V là lưu lượng (Nm³/h), C là nồng độ (mg/Nm³).
1.4 Giá trị đối với hồ sơ đấu thầu kỹ thuật
Một sơ đồ hệ thống khí thải rõ ràng giúp chủ đầu tư so sánh công nghệ giữa các nhà thầu. Khi sơ đồ thể hiện đầy đủ hiệu suất từng công đoạn, việc đánh giá CAPEX và OPEX trở nên minh bạch hơn.
Ví dụ, hệ thống hấp thụ hai cấp có thể giảm SO₂ đạt 95–98%, nhưng chi phí vận hành tăng khoảng 12–18%.
1.5 Tiêu chí thẩm định thường gặp từ cơ quan quản lý
Cơ quan thẩm định thường kiểm tra các yếu tố sau:
Tính liên tục của dòng khí.
Khả năng dự phòng khi quá tải.
Điểm lấy mẫu khí thải đúng tiêu chuẩn ISO 9096.
Thể hiện rõ quạt hút đặt sau thiết bị xử lý nhằm duy trì áp suất âm −50 đến −150 Pa.
Thiếu các yếu tố này khiến thiết kế công nghệ khí thải bị đánh giá chưa hoàn chỉnh.
1.6 Sai sót phổ biến khi trình bày sơ đồ quy trình khí thải
Nhiều đơn vị chỉ vẽ thiết bị mà không ghi thông số vận hành. Một sơ đồ quy trình khí thải đúng chuẩn phải có:
Lưu lượng thiết kế Nm³/h.
Nhiệt độ đầu vào và đầu ra.
Hiệu suất xử lý từng công đoạn.
Tổn thất áp suất ΔP (Pa).
Sai sót phổ biến nhất là không thể hiện hệ thống thu gom, khiến chuỗi công nghệ bị đứt đoạn về logic kỹ thuật.
1.7 Lợi ích của việc chuẩn hóa sơ đồ ngay từ giai đoạn concept
Chuẩn hóa từ đầu giúp giảm 20–30% thời gian chỉnh sửa hồ sơ. Khi sơ đồ công nghệ khí thải được xây dựng theo template thống nhất, các bước triển khai thiết kế bản vẽ thi công diễn ra nhanh hơn.
Ngoài ra, việc thống nhất ký hiệu giúp đội vận hành dễ đào tạo và giảm sai sót khi chuyển giao công nghệ.
- Để hiểu đầy đủ vai trò của từng công đoạn trong sơ đồ công nghệ, xem bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. Nguyên tắc xây dựng sơ đồ hệ thống khí thải đạt chuẩn kỹ thuật
2.1 Nguyên tắc cân bằng vật chất và năng lượng
Mọi sơ đồ hệ thống khí thải phải đảm bảo cân bằng vật chất giữa đầu vào và đầu ra. Sai lệch lưu lượng vượt quá ±5% thường bị coi là thiếu cơ sở tính toán.
Cân bằng năng lượng đặc biệt quan trọng với dòng khí >180°C vì ảnh hưởng trực tiếp đến lựa chọn vật liệu thép SS400, SUS304 hoặc FRP.
2.2 Xác định đúng nguồn phát sinh trong sơ đồ công nghệ
Nguồn phát sinh cần phân loại theo đặc tính ô nhiễm:
Khí acid như HCl, SO₂.
Khí hữu cơ VOCs.
Bụi PM10 hoặc PM2.5.
Khí nhiệt độ cao từ lò đốt.
Việc phân loại đúng quyết định lựa chọn công nghệ hấp phụ, hấp thụ hoặc oxy hóa nhiệt trong thiết kế công nghệ khí thải.
2.3 Thể hiện lưu lượng và vận tốc khí tiêu chuẩn
Thông số lưu lượng phải quy đổi về điều kiện chuẩn 25°C và 1 atm. Trong PFD xử lý khí thải, vận tốc khí trong ống thường duy trì 10–15 m/s nhằm tránh lắng bụi.
Ống dẫn chính cần thể hiện đường kính tính theo công thức:
D = √(4Q / πv)
Trong đó Q là lưu lượng và v là vận tốc thiết kế.
2.4 Nguyên tắc bố trí thiết bị theo tổn thất áp suất
Thiết bị có tổn thất áp suất lớn như tháp hấp thụ hoặc cyclone phải đặt trước quạt hút. Tổng ΔP toàn hệ thống thường dao động 1200–2500 Pa.
Một sơ đồ quy trình khí thải đạt chuẩn luôn thể hiện giá trị ΔP từng thiết bị để lựa chọn công suất quạt phù hợp, tránh thiếu áp hoặc tiêu hao điện năng quá mức.
2.5 Quy định thể hiện điểm quan trắc khí thải
Điểm lấy mẫu phải cách đoạn cong tối thiểu 8D và cách quạt hút ít nhất 2D theo tiêu chuẩn quan trắc. Sơ đồ cần ký hiệu rõ vị trí sampling port và platform vận hành.
Điều này giúp hồ sơ ĐTM chứng minh khả năng kiểm soát phát thải liên tục.
2.6 Tích hợp hệ thống điều khiển và tự động hóa
Trong sơ đồ công nghệ khí thải, cần thể hiện cảm biến nhiệt độ, cảm biến áp suất và lưu lượng kế. Các tín hiệu thường đưa về PLC để điều khiển biến tần quạt.
Hệ thống hiện đại duy trì nồng độ đầu ra ổn định thông qua điều chỉnh lưu lượng dung dịch hấp thụ theo tín hiệu PID.
2.7 Chuẩn ký hiệu và quy ước trình bày quốc tế
Sơ đồ nên tuân theo ISO 10628 hoặc chuẩn ANSI cho ký hiệu thiết bị. Việc đồng bộ ký hiệu giúp hồ sơ dễ hiểu với cả đơn vị tư vấn nước ngoài.
Một sơ đồ hệ thống khí thải đạt chuẩn thường sử dụng mã thiết bị như:
FAN-01 cho quạt.
ABS-01 cho tháp hấp thụ.
SCR-01 cho reactor xúc tác.
Quy ước này giúp truy xuất nhanh trong tài liệu kỹ thuật hàng trăm trang.
3. Mẫu sơ đồ công nghệ khí thải số 1: Hệ thống cyclone + tháp hấp thụ trong thiết kế công nghệ khí thải
3.1 Nguyên lý hoạt động của sơ đồ công nghệ khí thải cyclone
Trong sơ đồ công nghệ khí thải sử dụng cyclone, dòng khí mang bụi đi vào theo phương tiếp tuyến tạo chuyển động xoáy ly tâm. Lực ly tâm 500–1500 lần trọng lực giúp tách hạt bụi kích thước >10 µm ra khỏi dòng khí.
Hiệu suất cyclone đạt 70–90% tùy vận tốc đầu vào 15–22 m/s. Đây là công đoạn tiền xử lý giúp giảm tải cho thiết bị phía sau trong thiết kế công nghệ khí thải.
3.2 Cấu hình PFD xử lý khí thải cyclone kết hợp hấp thụ
Trong PFD xử lý khí thải, dòng khí sau cyclone đi vào tháp hấp thụ dạng packed tower. Dung dịch NaOH 5–10% được phun ngược chiều dòng khí để trung hòa khí acid.
Các thông số điển hình gồm:
Lưu lượng khí 20.000 Nm³/h.
Thời gian tiếp xúc ≥1,8 giây.
Hiệu suất xử lý SO₂ đạt 95%.
Việc thể hiện rõ các thông số này giúp sơ đồ dễ được thẩm định.
3.3 Thể hiện thiết bị trong sơ đồ hệ thống khí thải
Một sơ đồ hệ thống khí thải chuẩn cần thể hiện:
Cyclone separator.
Tháp hấp thụ.
Bơm tuần hoàn.
Bể hóa chất.
Quạt hút ly tâm.
Ống khói phát thải.
Các thiết bị phải bố trí theo chiều dòng khí để hạn chế tổn thất áp suất không cần thiết.
3.4 Thông số thiết kế quan trọng cần ghi trên sơ đồ
Trong sơ đồ quy trình khí thải, các thông số cần hiển thị gồm:
ΔP cyclone 600–900 Pa.
ΔP tháp hấp thụ 1200–1600 Pa.
pH dung dịch 8–10.
Nhiệt độ khí đầu vào <80°C.
Thiếu các thông số này khiến sơ đồ mất giá trị kỹ thuật trong hồ sơ thiết kế cơ sở.
3.5 Ứng dụng thực tế của thiết kế công nghệ khí thải cyclone
Cấu hình này thường áp dụng cho:
Lò hơi đốt than.
Nhà máy gạch.
Sản xuất xi măng quy mô nhỏ.
Xử lý khí chứa bụi và SO₂ đồng thời.
Trong nhiều dự án, thiết kế công nghệ khí thải cyclone giúp giảm chi phí đầu tư tới 25% so với lọc túi vải khi tải bụi cao.
3.6 Ưu điểm và hạn chế khi đưa vào hồ sơ ĐTM
Ưu điểm là cấu trúc đơn giản, dễ chứng minh hiệu suất xử lý qua tính toán. Tuy nhiên cyclone không xử lý tốt bụi mịn PM2.5.
Vì vậy trong sơ đồ công nghệ khí thải, cần thể hiện rõ công đoạn xử lý bổ sung để đáp ứng giới hạn phát thải ≤100 mg/Nm³.
3.7 Lưu ý trình bày để tăng khả năng thẩm định
Sơ đồ nên ghi chú chiều dòng khí bằng mũi tên đồng nhất. Màu hoặc ký hiệu khác nhau được dùng cho dòng khí và dòng dung dịch.
Một sơ đồ hệ thống khí thải rõ ràng giúp cơ quan thẩm định hiểu ngay logic xử lý mà không cần đọc thuyết minh dài.
- Logic bố trí luồng khí trong sơ đồ được phân tích tại bài “Dòng chảy khí thải trong hệ thống xử lý công nghiệp: Hiểu đúng luồng khí để tránh sai thiết kế”.

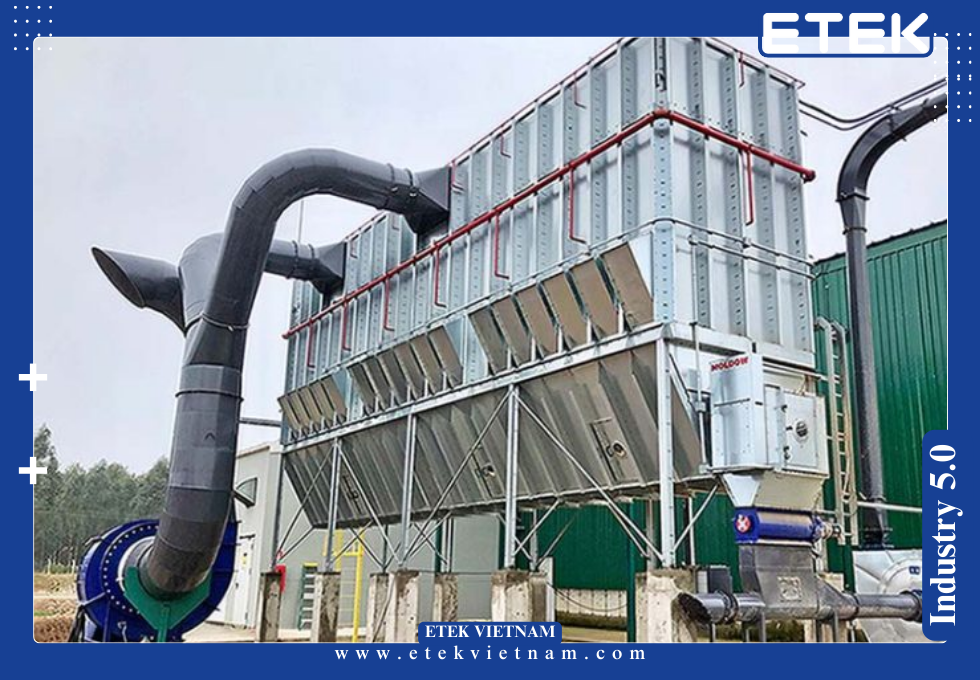

4. Mẫu sơ đồ công nghệ khí thải số 2: Lọc bụi túi vải (Baghouse) trong sơ đồ quy trình khí thải
4.1 Nguyên lý lọc bụi trong sơ đồ công nghệ khí thải baghouse
Trong sơ đồ công nghệ khí thải dạng baghouse, khí đi qua các túi lọc polyester hoặc Nomex. Hạt bụi bị giữ lại nhờ cơ chế sàng, va đập và khuếch tán Brown.
Hiệu suất lọc đạt 99–99,8% với bụi kích thước ≥1 µm. Đây là công nghệ phổ biến trong ngành thép và xi măng.
4.2 Cấu trúc PFD xử lý khí thải hệ baghouse
Một PFD xử lý khí thải điển hình gồm:
Buồng phân phối khí.
Khoang túi lọc.
Hệ thống giũ bụi xung khí nén.
Phễu chứa bụi.
Van rotary discharge.
Áp suất vận hành thường duy trì −1200 đến −1800 Pa nhằm đảm bảo dòng khí ổn định.
4.3 Các thông số thiết kế bắt buộc thể hiện
Trong sơ đồ quy trình khí thải, cần ghi:
Tải trọng lọc 0,8–1,2 m³/m².phút.
Nhiệt độ làm việc <200°C.
Chu kỳ giũ bụi 30–120 giây.
Hiệu suất ≥99%.
Thông tin này giúp kiểm chứng khả năng đạt QCVN về bụi công nghiệp.

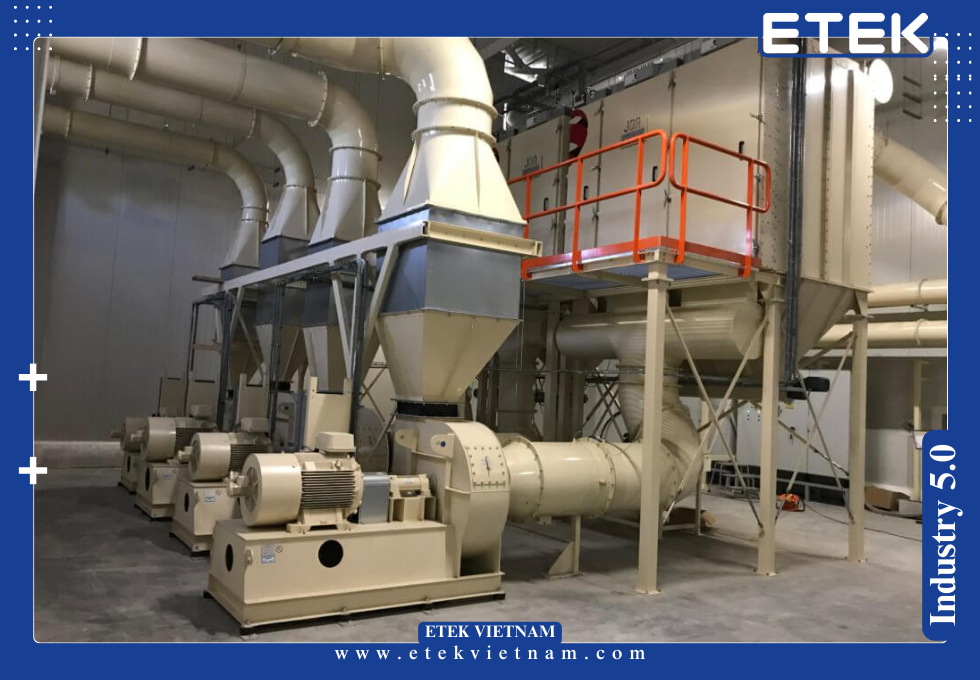

4.4 Bố trí thiết bị trong sơ đồ hệ thống khí thải
Một sơ đồ hệ thống khí thải đạt chuẩn sẽ bố trí:
Cyclone tiền xử lý (nếu bụi cao).
Baghouse.
Quạt hút.
Ống khói.
Hệ thống thu hồi bụi.
Quạt hút luôn đặt sau baghouse để duy trì áp suất âm toàn hệ thống.
4.5 Tính toán lưu lượng trong thiết kế công nghệ khí thải
Lưu lượng thiết kế được xác định theo công thức:
Q = A × Vf
Trong đó A là diện tích lọc và Vf là vận tốc lọc. Sai số thiết kế >10% có thể gây tắc túi hoặc giảm hiệu suất.
Do đó, thiết kế công nghệ khí thải cần thể hiện rõ diện tích lọc tổng trên sơ đồ.
4.6 Ưu điểm khi sử dụng sơ đồ công nghệ khí thải baghouse
Ưu điểm lớn nhất là đạt nồng độ bụi đầu ra <30 mg/Nm³. Hệ thống phù hợp với tiêu chuẩn phát thải nghiêm ngặt.
Ngoài ra, việc trình bày sơ đồ công nghệ khí thải dạng baghouse giúp hồ sơ đấu thầu dễ so sánh vì thông số đã được tiêu chuẩn hóa.
4.7 Sai sót thường gặp khi thể hiện PFD xử lý khí thải
Nhiều hồ sơ không thể hiện hệ thống khí nén giũ bụi hoặc silo chứa bụi. Điều này khiến PFD xử lý khí thải bị đánh giá thiếu tính vận hành thực tế.
Một sơ đồ hoàn chỉnh cần mô tả cả dòng phụ trợ, không chỉ dòng khí chính.
5. Mẫu sơ đồ công nghệ khí thải số 3: Hệ hấp phụ than hoạt tính trong sơ đồ hệ thống khí thải VOCs
5.1 Nguyên lý hấp phụ trong sơ đồ công nghệ khí thải
Trong sơ đồ công nghệ khí thải, hấp phụ than hoạt tính dựa trên cơ chế lực Van der Waals giữ lại phân tử VOCs trên bề mặt vật liệu có diện tích riêng 800–1200 m²/g. Công nghệ này phù hợp với nồng độ VOCs thấp đến trung bình dưới 2000 mg/Nm³.
Hiệu suất xử lý thường đạt 90–98% đối với toluene, xylene hoặc hơi dung môi sơn công nghiệp.
5.2 Cấu trúc PFD xử lý khí thải hấp phụ
Một PFD xử lý khí thải dạng hấp phụ tiêu chuẩn gồm:
Buồng tiền lọc bụi.
Tháp hấp phụ than hoạt tính.
Quạt hút.
Buồng giảm âm.
Ống khói.
Dòng khí thường được làm mát xuống dưới 40°C để tránh giảm khả năng hấp phụ của vật liệu.
5.3 Thông số vận hành cần thể hiện trong sơ đồ quy trình khí thải
Trong sơ đồ quy trình khí thải, các thông số bắt buộc gồm:
Thời gian tiếp xúc EBCT 0,8–1,2 giây.
Chiều cao lớp than 600–1200 mm.
Vận tốc khí 0,6–1,0 m/s.
Tổn thất áp suất 800–1500 Pa.
Các thông số này giúp chứng minh khả năng xử lý VOCs trong hồ sơ ĐTM.
5.4 Thiết kế công nghệ khí thải cho hệ thay thế vật liệu hấp phụ
Một điểm quan trọng trong thiết kế công nghệ khí thải là thể hiện cơ chế thay than định kỳ. Chu kỳ thay thường 6–12 tháng tùy tải lượng ô nhiễm.
Sơ đồ cần thể hiện cửa bảo trì, đường bypass và vị trí lấy mẫu trước sau tháp để kiểm tra hiệu suất hấp phụ.
5.5 Ứng dụng thực tế của sơ đồ hệ thống khí thải hấp phụ
Công nghệ này được áp dụng phổ biến trong:
Nhà máy sơn tĩnh điện.
In bao bì.
Sản xuất linh kiện điện tử.
Xưởng phủ coating kim loại.
Một sơ đồ hệ thống khí thải hấp phụ rõ ràng giúp cơ quan thẩm định dễ đánh giá khả năng kiểm soát mùi và VOCs.
5.6 Ưu điểm và hạn chế khi đưa vào hồ sơ thiết kế
Ưu điểm là vận hành đơn giản và chi phí đầu tư thấp hơn RTO khoảng 35–50%. Tuy nhiên than hoạt tính có nguy cơ cháy nếu nhiệt độ vượt 70°C.
Vì vậy trong sơ đồ công nghệ khí thải, cần thể hiện cảm biến nhiệt và van ngắt khẩn cấp để đảm bảo an toàn.
5.7 Lưu ý trình bày PFD xử lý khí thải để tăng tính thương mại
Một PFD xử lý khí thải tốt nên thể hiện khả năng mở rộng module. Điều này giúp chủ đầu tư đánh giá khả năng nâng công suất trong tương lai mà không thay đổi toàn bộ hệ thống.
Việc ghi rõ công suất thiết kế và công suất dự phòng là yếu tố được đánh giá cao trong hồ sơ đấu thầu.
- Các sơ đồ công nghệ kết hợp thực tế được trình bày trong bài “Xử lý khí thải hybrid: Kết hợp đa công nghệ cho khí thải hỗn hợp phức tạp”.
6. Mẫu sơ đồ công nghệ khí thải số 4: Hệ oxy hóa nhiệt tái sinh RTO trong thiết kế công nghệ khí thải
6.1 Nguyên lý xử lý VOCs bằng RTO trong sơ đồ công nghệ khí thải
Trong sơ đồ công nghệ khí thải, RTO (Regenerative Thermal Oxidizer) xử lý VOCs bằng quá trình oxy hóa ở nhiệt độ 760–850°C. Các hợp chất hữu cơ bị phân hủy thành CO₂ và H₂O.
Hiệu suất phá hủy DRE đạt 95–99,5%, phù hợp với ngành sơn, hóa chất và điện tử yêu cầu tiêu chuẩn phát thải nghiêm ngặt.
6.2 Cấu trúc sơ đồ hệ thống khí thải RTO tiêu chuẩn
Một sơ đồ hệ thống khí thải RTO gồm:
Buồng đốt chính.
Buồng gốm tích nhiệt.
Van đảo chiều.
Burner khí gas.
Quạt hút cao áp.
Ống khói cách nhiệt.
Chu trình đảo chiều thường 60–120 giây nhằm tối ưu hiệu suất thu hồi nhiệt.
6.3 Thể hiện thông số nhiệt trong sơ đồ quy trình khí thải
Trong sơ đồ quy trình khí thải, cần ghi:
Nhiệt độ buồng đốt ≥820°C.
Thời gian lưu ≥0,75 giây.
Hiệu suất thu hồi nhiệt 90–95%.
Nồng độ VOC đầu vào tối đa 25% LEL.
Thông số nhiệt là yếu tố quyết định việc hệ thống đạt tiêu chuẩn môi trường.
6.4 PFD xử lý khí thải và cân bằng năng lượng
Một PFD xử lý khí thải RTO phải thể hiện dòng nhiệt tuần hoàn. Nhờ vật liệu ceramic bed, hệ thống chỉ cần bổ sung nhiên liệu 5–15% so với lò đốt trực tiếp.
Việc trình bày rõ cân bằng năng lượng giúp chứng minh chi phí vận hành thấp trong báo cáo tài chính dự án.
6.5 Thiết kế công nghệ khí thải đảm bảo an toàn cháy nổ
Trong thiết kế công nghệ khí thải, sơ đồ cần thể hiện:
Flame arrestor.
Van xả khẩn cấp.
Cảm biến LEL.
Hệ thống purge trước khi khởi động.
Các thành phần này là yêu cầu bắt buộc khi thẩm định công nghệ xử lý VOCs nhiệt.
6.6 Ưu điểm khi đưa sơ đồ công nghệ khí thải RTO vào hồ sơ đấu thầu
RTO thường được đánh giá cao vì hiệu suất ổn định và phù hợp tiêu chuẩn quốc tế. Khi sơ đồ công nghệ khí thải trình bày đầy đủ chu trình nhiệt, chủ đầu tư dễ dàng đánh giá ROI dự án.
Nhiều dự án cho thấy chi phí nhiên liệu giảm 40% nhờ thu hồi nhiệt hiệu quả.
6.7 Sai sót thường gặp trong sơ đồ hệ thống khí thải RTO
Một lỗi phổ biến là không thể hiện đường bypass khi nồng độ VOC thấp. Điều này làm sơ đồ thiếu tính linh hoạt vận hành.
Một sơ đồ hệ thống khí thải hoàn chỉnh luôn có chế độ bypass nhằm tiết kiệm năng lượng khi tải ô nhiễm giảm.
7. Mẫu sơ đồ công nghệ khí thải số 5: Hệ hấp thụ ướt đa tầng trong sơ đồ quy trình khí thải công nghiệp
7.1 Nguyên lý hấp thụ đa tầng trong sơ đồ công nghệ khí thải
Trong sơ đồ công nghệ khí thải, hệ hấp thụ đa tầng sử dụng nhiều lớp packing nhằm tăng diện tích tiếp xúc pha khí và pha lỏng. Dung dịch hấp thụ được phân phối qua nozzle áp lực 2–3 bar tạo giọt kích thước 200–500 µm.
Hiệu suất xử lý HCl và SO₂ có thể đạt 96–99% khi tỷ lệ L/G duy trì 6–10 L/m³ khí.
7.2 Cấu trúc sơ đồ hệ thống khí thải tháp hấp thụ nhiều cấp
Một sơ đồ hệ thống khí thải tiêu chuẩn gồm:
Buồng làm mát khí.
Tháp hấp thụ tầng 1 trung hòa acid mạnh.
Tháp hấp thụ tầng 2 tinh xử lý.
Bể tuần hoàn hóa chất.
Bơm định lượng.
Demister tách sương.
Cấu hình nhiều cấp giúp ổn định hiệu suất khi tải lượng ô nhiễm dao động lớn.
7.3 Thông số cần thể hiện trong PFD xử lý khí thải
Trong PFD xử lý khí thải, cần ghi rõ:
Chiều cao lớp đệm 1,5–3 m.
Vận tốc khí 1,2–2,0 m/s.
pH tầng 1 từ 9–10.
pH tầng 2 từ 7–8.
Tổn thất áp suất tổng 1500–2200 Pa.
Các thông số này chứng minh khả năng đáp ứng QCVN về khí acid.
7.4 Vai trò trong thiết kế công nghệ khí thải ngành hóa chất
Trong thiết kế công nghệ khí thải, tháp hấp thụ đa tầng được sử dụng rộng rãi tại:
Nhà máy mạ kim loại.
Sản xuất phân bón.
Chế biến hóa chất vô cơ.
Xử lý khí lò đốt chất thải.
Sơ đồ cần thể hiện hệ kiểm soát pH tự động để đảm bảo phản ứng trung hòa ổn định.
7.5 Tối ưu hóa năng lượng trong sơ đồ quy trình khí thải
Một sơ đồ quy trình khí thải tốt sẽ thể hiện hệ tái tuần hoàn dung dịch nhằm giảm tiêu hao hóa chất 15–25%. Ngoài ra cần bổ sung heat exchanger nếu nhiệt độ khí đầu vào >90°C.
Điều này giúp giảm bay hơi dung dịch và kéo dài tuổi thọ vật liệu FRP.
7.6 Sai sót thường gặp khi trình bày sơ đồ hệ thống khí thải hấp thụ
Nhiều hồ sơ không thể hiện demister khiến nguy cơ kéo theo sương hóa chất ra ống khói. Điều này làm nồng độ phát thải tăng dù hiệu suất hấp thụ cao.
Một sơ đồ hệ thống khí thải đạt chuẩn luôn có thiết bị tách sương sau cùng.
7.7 Giá trị khi đưa vào hồ sơ đấu thầu và ĐTM
Khi sơ đồ công nghệ khí thải hấp thụ đa tầng thể hiện rõ cân bằng dung dịch và tải lượng ô nhiễm, đơn vị thẩm định có thể đánh giá nhanh tính khả thi vận hành dài hạn.
Đây là cấu hình thường được lựa chọn trong dự án có yêu cầu kiểm soát khí acid nghiêm ngặt.
8. Mẫu sơ đồ công nghệ khí thải số 6: Hệ xử lý kết hợp đa công nghệ trong thiết kế công nghệ khí thải hiện đại
8.1 Khái niệm hệ hybrid trong sơ đồ công nghệ khí thải
Hệ hybrid là cấu hình tích hợp nhiều công nghệ trong cùng sơ đồ công nghệ khí thải, ví dụ cyclone + baghouse + hấp phụ + hấp thụ. Mục tiêu là xử lý đồng thời bụi, khí acid và VOCs.
Cấu hình này thường áp dụng khi dòng khí có thành phần ô nhiễm phức tạp.
8.2 Cấu trúc sơ đồ hệ thống khí thải kết hợp
Một sơ đồ hệ thống khí thải hybrid điển hình gồm:
Cyclone tiền xử lý.
Baghouse lọc tinh.
Tháp hấp thụ.
Tháp than hoạt tính.
Quạt hút trung tâm.
Ống khói quan trắc tự động.
Chuỗi xử lý nhiều cấp giúp đạt nồng độ đầu ra thấp hơn 50 mg/Nm³.
8.3 PFD xử lý khí thải và logic phân tầng xử lý
Trong PFD xử lý khí thải, nguyên tắc bố trí là:
Xử lý bụi trước.
Xử lý khí hòa tan sau.
Xử lý VOC cuối cùng.
Việc phân tầng này giúp tránh tắc thiết bị và kéo dài tuổi thọ vật liệu hấp phụ.
8.4 Thiết kế công nghệ khí thải theo tải lượng ô nhiễm
Trong thiết kế công nghệ khí thải, tải lượng tổng được tính:
Load = Q × Ctotal
Nếu tải lượng vượt 5 kg/h VOC, hệ hybrid thường hiệu quả hơn hệ đơn lẻ. Sơ đồ cần thể hiện rõ từng công đoạn giảm tải để chứng minh hiệu suất tổng hợp.
8.5 Thể hiện hệ thống quan trắc trong sơ đồ quy trình khí thải
Một sơ đồ quy trình khí thải hiện đại cần tích hợp CEMS đo:
SO₂.
NOx.
Bụi tổng.
Lưu lượng khí.
Nhiệt độ.
Dữ liệu truyền trực tiếp về cơ quan quản lý môi trường theo yêu cầu pháp lý hiện hành.
8.6 Ưu điểm thương mại của sơ đồ công nghệ khí thải hybrid
Khi trình bày đúng, sơ đồ công nghệ khí thải hybrid giúp chủ đầu tư nhận thấy khả năng mở rộng công suất mà không thay đổi cấu trúc tổng thể.
Chi phí đầu tư ban đầu cao hơn 20–30% nhưng giảm rủi ro không đạt chuẩn phát thải về lâu dài.
8.7 Lưu ý chuẩn hóa sơ đồ hệ thống khí thải trong hồ sơ kỹ thuật
Một sơ đồ hệ thống khí thải chuẩn hóa cần:
Đồng nhất ký hiệu thiết bị.
Có bảng chú giải.
Đánh số thiết bị.
Thể hiện đầy đủ thông số vận hành.
Việc chuẩn hóa giúp hồ sơ thiết kế cơ sở, bản vẽ thi công và tài liệu vận hành đồng bộ hoàn toàn.
9. Checklist chuẩn hóa sơ đồ công nghệ khí thải để đưa vào hồ sơ thiết kế và ĐTM
9.1 Thông tin bắt buộc trong sơ đồ công nghệ khí thải
Một sơ đồ công nghệ khí thải hoàn chỉnh phải có:
Lưu lượng Nm³/h.
Nhiệt độ vận hành.
Hiệu suất từng công đoạn.
Tổn thất áp suất.
Điểm quan trắc.
Đây là các thông tin cơ bản để cơ quan thẩm định đánh giá nhanh giải pháp.
9.2 Chuẩn trình bày sơ đồ quy trình khí thải
Một sơ đồ quy trình khí thải đạt chuẩn cần đảm bảo tính trực quan. Hướng dòng khí thống nhất từ trái sang phải hoặc dưới lên trên.
Ký hiệu phải đồng bộ theo ISO nhằm tránh hiểu sai khi nhiều đơn vị cùng tham gia dự án.
9.3 Vai trò của PFD xử lý khí thải trong đấu thầu
PFD xử lý khí thải giúp so sánh giải pháp giữa các nhà thầu dựa trên thông số kỹ thuật thay vì mô tả chung chung.
Điều này làm tăng tính minh bạch và giảm tranh chấp kỹ thuật sau khi ký hợp đồng EPC.
9.4 Liên kết giữa thiết kế công nghệ khí thải và vận hành thực tế
Một thiết kế công nghệ khí thải tốt luôn phản ánh đúng điều kiện vận hành sau này. Nếu sơ đồ thiếu thiết bị phụ trợ, hệ thống thực tế sẽ phát sinh chi phí cải tạo.
Do đó sơ đồ cần được kiểm tra bởi cả nhóm thiết kế và nhóm vận hành.
9.5 Sai lầm khiến sơ đồ công nghệ khí thải bị yêu cầu chỉnh sửa
Các lỗi phổ biến gồm:
Không thể hiện quạt hút.
Thiếu đường ống bypass.
Không ghi thông số vận hành.
Thiếu vị trí lấy mẫu.
Những lỗi này khiến sơ đồ công nghệ khí thải mất tính pháp lý trong hồ sơ môi trường.
9.6 Xu hướng chuẩn hóa sơ đồ hệ thống khí thải hiện nay
Xu hướng mới là xây dựng thư viện template cho sơ đồ hệ thống khí thải theo từng ngành công nghiệp. Điều này giúp rút ngắn 30–40% thời gian lập hồ sơ ĐTM.
Ngoài ra, nhiều đơn vị tích hợp BIM để đồng bộ giữa sơ đồ và mô hình 3D.
9.7 Tổng kết giá trị của việc chuẩn hóa sơ đồ quy trình khí thải
Việc chuẩn hóa sơ đồ quy trình khí thải không chỉ phục vụ thẩm định mà còn hỗ trợ đào tạo vận hành, bảo trì và mở rộng nhà máy trong tương lai.
Đây là yếu tố then chốt giúp dự án môi trường đạt hiệu quả kỹ thuật và kinh tế lâu dài.
TÌM HIỂU THÊM:
