THANG NÂNG HÀNG THỦY LỰC

2.1. Cấu tạo tổng thể của thang nâng hàng thủy lực

Một thang nâng hàng thủy lực tiêu chuẩn gồm các cụm chính: khung nâng, sàn nâng, xy lanh thủy lực, hệ thống pít-tông, bộ nguồn dầu, tủ điện điều khiển và cơ cấu an toàn.

Khung nâng chế tạo từ thép CT3 hoặc thép kết cấu Q235, xử lý sơn tĩnh điện, khả năng chịu uốn ≥ 250 MPa. Sàn nâng bằng thép tấm 5–10 mm, tải trọng tập trung tối đa 10.000 N/m².

Xy lanh thủy lực được gia công từ ống thép ống liền mạch mạ crom, đường kính pít-tông 40–150 mm, áp suất làm việc 10–25 MPa. Gioăng phớt nhập khẩu (Hallite/Simrit) chịu nhiệt 100°C, đảm bảo kín khít tuyệt đối.

2.2. Nguyên lý hoạt động của thang nâng hàng thủy lực

Nguyên lý dựa trên định luật Pascal: áp suất truyền đều trong chất lỏng kín. Khi bơm dầu hoạt động, dầu thủy lực được đẩy vào khoang xy lanh thủy lực, tạo lực đẩy lên pít-tông → sàn nâng chuyển động theo phương thẳng đứng.

Khi van xả mở, dầu hồi về thùng chứa, sàn nâng hạ xuống nhờ trọng lực và áp suất điều tiết. Tốc độ nâng hạ được điều khiển bởi van tiết lưu, đạt độ ổn định ±0,2 m/s.

Hệ thống có thể vận hành bằng điều khiển nút bấm, remote, hoặc tích hợp PLC, cảm biến hành trình (limit switch, encoder) giúp dừng chính xác tại từng tầng.

2.3. Hệ thống thủy lực và bộ nguồn dầu

Trái tim của thang nâng hàng thủy lực là bộ nguồn gồm bơm bánh răng, van điều khiển, bộ lọc, thùng dầu và mô tơ điện.

Bơm thủy lực áp suất 16–25 MPa, lưu lượng 10–60 L/min, công suất mô tơ 2,2–11 kW, hiệu suất thể tích ≥ 95%. Thùng dầu dung tích 40–120 L, có đồng hồ đo mức và nhiệt độ dầu (nhiệt độ làm việc 30–60°C).

Van an toàn đặt ở ngõ ra bơm, tự động xả khi áp suất vượt ngưỡng cài đặt để bảo vệ xy lanh thủy lực. Bộ lọc dầu đạt cấp độ sạch NAS 7–9, đảm bảo tuổi thọ hệ thống > 20.000 giờ.

2.4. Cơ cấu khung nâng và dẫn hướng

Khung dẫn hướng thường là dạng chữ H hoặc dạng cột kép, chịu mô-men uốn và lực nén theo phương dọc trục. Ray dẫn hướng bằng thép I100–I200 hoặc thép vuông 60×60 mm, sai số thẳng ≤ 1 mm/m.

Các bánh dẫn hướng bọc PU giảm ồn < 60 dB khi vận hành. Cơ cấu nâng dạng cắt kéo (scissor lift) hoặc cột thủy lực song song, tùy theo chiều cao nâng (1–15 m).

Cáp an toàn giới hạn tải trọng, công tắc chống rơi tự động kích hoạt khi tốc độ hạ vượt 1,5 lần tốc độ định mức.

2.5. Hệ thống điều khiển và cảm biến an toàn

Tủ điều khiển thang nâng hàng thủy lực sử dụng rơ-le trung gian hoặc PLC Siemens/Delta, điện áp điều khiển 24VDC. Hệ thống có cảm biến hành trình tầng, công tắc cửa, rơ-le nhiệt, bộ giới hạn hành trình và cảm biến tải.

Mạch bảo vệ chống quá tải, mất pha, đảo pha, đồng thời có bộ điều khiển dừng khẩn cấp (Emergency Stop).

Đèn báo tầng, còi cảnh báo và hệ thống liên động cửa giúp vận hành an toàn theo tiêu chuẩn EN ISO 13849-1 (Performance Level d).

3.1. Thông số kỹ thuật tiêu chuẩn của thang nâng hàng thủy lực

Các thông số cơ bản phản ánh năng lực vận hành, độ an toàn và hiệu suất của thang nâng hàng thủy lực:

Toàn bộ linh kiện chịu tải được kiểm định theo TCVN 4244:2005 (Quy phạm kỹ thuật an toàn thiết bị nâng) và tiêu chuẩn CE Machinery Directive 2006/42/EC.

3.2. Hiệu suất và năng lượng hệ thống pít-tông thủy lực

Hệ thống pít-tông thủy lực đóng vai trò trung tâm trong quá trình nâng tầng. Khi áp suất dầu đạt 20 MPa, lực đẩy pít-tông tạo ra có thể đạt 200–250 kN, tương đương 25 tấn.

Nhờ hiệu suất thể tích của bơm đạt ≥ 95%, tổn hao thủy lực giảm xuống chỉ còn 3–4%. Điều này giúp vận chuyển hàng nặng ổn định mà không cần động cơ quá lớn.

Mức tiêu thụ điện năng trung bình: 0,6–1,0 kWh/tấn hàng/tầng, thấp hơn 25% so với thang cơ khí cáp – đối trọng. Thời gian nâng 5 m chỉ mất 20–25 giây, độ rung sàn ≤ 0,3 mm.

3.3. Tiêu chuẩn kỹ thuật và an toàn áp dụng

Thang nâng hàng thủy lực của ETEK được thiết kế và sản xuất theo các tiêu chuẩn quốc tế:

• EN 81-20/50: Quy định an toàn thang máy nâng hàng – tải trọng, khung sàn, hành trình.
• ISO 4413:2010 – Hệ thống thủy lực và linh kiện an toàn.
• ISO 12100:2010 – Nguyên tắc đánh giá và giảm thiểu rủi ro cơ khí.
• EN ISO 13849-1 – Mức an toàn chức năng cho hệ thống điều khiển.
• TCVN 6395:2008 – Yêu cầu kỹ thuật và kiểm định an toàn đối với thang máy thủy lực.
• QCVN 22:2010/BGTVT – Tiêu chuẩn chất lượng dầu thủy lực và vật liệu chống cháy.

Ngoài ra, hệ thống điện đáp ứng tiêu chuẩn IEC 60204-1, có bảo vệ E-Stop, cảm biến giới hạn quá tải 110% và mạch cắt khẩn tự động.

3.4. Kiểm định chất lượng và quy trình thử tải

Trước khi bàn giao, mỗi thang nâng hàng thủy lực đều được kiểm định tải trọng 125% trong 60 phút, không phát sinh rò rỉ dầu hay biến dạng khung.

Độ nghiêng sàn cho phép ≤ 1/1000, tốc độ nâng và hạ được đo bằng cảm biến encoder với độ chính xác 0,1%.

Hệ thống thử nghiệm thực hiện tại trung tâm kiểm định an toàn KĐ3 (Bộ LĐTBXH) theo quy trình ISO/IEC 17025:2017. Kết quả được cấp biên bản an toàn vận hành, là điều kiện bắt buộc khi lắp đặt tại kho, xưởng và trung tâm logistics.

3.5. Môi trường làm việc và tiêu chuẩn bảo vệ

Thang nâng hàng thủy lực được thiết kế chịu được điều kiện khắc nghiệt: độ ẩm ≤ 90%, bụi ≤ 3 mg/m³, nhiệt độ 0–45°C.

Với môi trường ngoài trời, tất cả xy lanh thủy lực phủ sơn epoxy 2 lớp, trục pít-tông mạ crom 25 µm chống ăn mòn. Động cơ đạt chuẩn IP55, tủ điện IP54.

Các chi tiết cơ khí được xử lý nhiệt đạt độ cứng 35–40 HRC, hệ thống ống dầu chịu áp suất nổ ≥ 4 lần áp suất làm việc danh định.

4.1. Lợi ích kỹ thuật và hiệu suất vận hành

Việc ứng dụng thang nâng hàng thủy lực giúp quy trình nâng tầng và vận chuyển hàng đạt độ ổn định vượt trội. Hệ thống truyền động xy lanh thủy lực đảm bảo mô-men nâng đều, không giật, độ chính xác dừng tầng ±5 mm.

Nhờ cấu trúc khép kín, thiết bị gần như không gây rò rỉ dầu, áp suất ổn định trong suốt chu kỳ 40–60 lần/ngày. Cảm biến an toàn tự động dừng khi có vật cản, giảm 99% nguy cơ va chạm.

So với thang cơ khí cáp, năng suất nâng tăng 30%, độ bền vượt 1,5–2 lần.

4.2. Lợi ích tài chính và tiết kiệm chi phí

Một thang nâng hàng thủy lực tải 2 tấn, chiều cao nâng tầng 6 m tiêu thụ điện trung bình 1,2 kWh/lần nâng, tương đương 2.500–3.000 VND/chu kỳ.

Do vận hành êm và tuổi thọ xy lanh thủy lực > 20.000 giờ, chi phí bảo trì chỉ bằng 30% so với hệ thống cáp – puly. Không cần bảo dưỡng định kỳ cáp hoặc đối trọng, tiết kiệm khoảng 20 triệu đồng/năm/thang.

Thời gian hoàn vốn đầu tư trung bình 18–24 tháng đối với hệ thống 2–3 tầng, thấp hơn 40% so với thang cơ khí hoặc thang điện tiêu chuẩn.

4.3. Lợi ích an toàn và độ tin cậy

Thang nâng hàng thủy lực vận hành nhờ nguyên lý áp lực chất lỏng, không sử dụng dây cáp hay đối trọng nên rủi ro đứt cáp = 0.

Hệ thống có van chống rơi (anti-fall valve) đóng tức thời khi ống dẫn dầu hở, đảm bảo sàn dừng ổn định trong 1 giây. Khi mất điện, van tay thủy lực cho phép hạ hàng an toàn, không ảnh hưởng đến hàng hóa.

Thiết bị đạt tiêu chuẩn an toàn cấp độ SIL 2, có cảm biến cửa, còi báo tầng, đèn LED cảnh báo hoạt động, đảm bảo tuân thủ tiêu chuẩn TCVN 9385:2012 về an toàn điện công nghiệp.

4.4. Lợi ích về năng lượng và môi trường

Hệ thống xy lanh thủy lực và hệ thống pít-tông hoạt động khép kín, giảm rò rỉ dầu, tuổi thọ dầu bơm tăng 1,5 lần. Mức tiêu hao năng lượng thấp, có thể tích hợp biến tần VFD giảm dòng khởi động 30–40%.

Thùng dầu có bộ tách bọt khí, lọc dầu kép 10 µm, duy trì độ sạch NAS ≤ 9. Nhờ đó, giảm ma sát, tăng hiệu suất truyền động đến 88–90%.

Toàn bộ vật liệu tái chế được trên 95%, đáp ứng tiêu chuẩn ISO 14001:2015 và ISO 50001:2018 về quản lý năng lượng – môi trường.

4.5. Ứng dụng trong nhà máy, kho và trung tâm logistics

Thang nâng hàng thủy lực được sử dụng rộng rãi trong:

• Nhà máy cơ khí, điện tử, thực phẩm, nơi cần vận chuyển hàng nhanh giữa các tầng.
• Trung tâm phân phối (DC) và logistics, hỗ trợ luân chuyển pallet, xe hàng, thùng container nhỏ.
• Kho lạnh, kho cao tầng, kết hợp cửa cuốn tự động.
• Xưởng sửa chữa, trạm bảo dưỡng, khu vực đỗ xe ngầm (car lift).

Thiết kế không cần hố pit sâu, chỉ 150–200 mm, thuận tiện lắp đặt tại công trình cũ. Hệ thống cảm biến tầng tự động dừng, đảm bảo đồng bộ hóa với băng tải và robot logistics.

4.6. Ứng dụng đặc biệt theo ngành

Trong ngành dược phẩm – mỹ phẩm, thang nâng hàng thủy lực dạng kín inox 304 phù hợp môi trường sạch Class 10.000.
Trong ngành thực phẩm, sàn nâng được phủ chống trượt, xy lanh thủy lực đặt bên ngoài buồng thang để tránh nhiễm dầu.
Ngành ô tô, garage sử dụng loại hệ thống pít-tông song song, nâng tải trọng 3–6 tấn, chiều cao 5 m, sai số cân bằng ±3 mm.

Thiết bị có thể kết nối IoT, giám sát từ xa thông qua mạng Modbus TCP, cho phép điều chỉnh thông số vận hành trên giao diện SCADA.

5.1. Giải pháp tổng thể – từ thiết kế đến vận hành

ETEK cung cấp thang nâng hàng thủy lực theo mô hình tổng thầu EPC, bao gồm khảo sát, thiết kế kỹ thuật, sản xuất, lắp đặt, lập trình điều khiển, đào tạo và bảo trì.

Toàn bộ quy trình thiết kế được thực hiện bằng phần mềm SolidWorks và AutoCAD 3D, mô phỏng lực nén, áp suất trong hệ thống pít-tông và xy lanh thủy lực để tối ưu vật liệu, giảm khối lượng thép 10–15% mà vẫn đảm bảo độ cứng.

Điều này giúp doanh nghiệp tiết kiệm 20% chi phí xây dựng hố pit và kết cấu nền. Hệ thống đồng bộ, không phát sinh xung đột cơ – điện, đảm bảo tiến độ lắp đặt chỉ 15–30 ngày.

5.2. Ứng dụng công nghệ điều khiển thông minh

ETEK trang bị bộ điều khiển PLC Siemens S7-1200 kết hợp biến tần VFD Mitsubishi, điều khiển tuyến tính lực dầu và tốc độ nâng tầng theo tải thực tế.

Cảm biến hành trình encoder từ Omron có độ chính xác 0,01 mm, đảm bảo dừng tầng tuyệt đối, kể cả khi thay đổi trọng lượng hàng. Bộ điều khiển có khả năng học tự động “Auto-Tune Pressure”, điều chỉnh van tiết lưu theo độ nhớt dầu.

Hệ thống được kết nối SCADA giám sát toàn thời gian, lưu dữ liệu vận hành và cảnh báo sớm khi áp suất xy lanh thủy lực vượt ngưỡng 10%. Các cảnh báo hiển thị bằng đèn LED, còi hoặc thông báo qua phần mềm ETEK SmartLift.

5.3. Vật liệu chế tạo đạt chuẩn quốc tế

Khung nâng được chế tạo từ thép Q345B hoặc SS400, chịu lực kéo ≥ 450 MPa. Sàn nâng bằng thép tấm chống trượt, sơn epoxy 3 lớp, độ dày màng sơn ≥ 120 µm.

Xy lanh thủy lực và hệ thống pít-tông của ETEK sử dụng thép mạ cứng, lớp phủ crom 25 µm, chịu ăn mòn muối biển 240 giờ (theo ASTM B117). Phớt dầu nhập khẩu từ Hallite (Anh), chịu áp suất tới 28 MPa, đảm bảo độ kín 100%.

Van thủy lực và bơm do hãng Yuken (Nhật Bản) hoặc Rexroth (Đức) cung cấp, thùng dầu có bộ lọc kép đạt chuẩn NAS 7. Nhờ vậy, thiết bị vận hành ổn định trong môi trường công nghiệp khắc nghiệt, độ bền vượt 20 năm.

5.4. Dịch vụ kỹ thuật & hậu mãi chuyên sâu

ETEK triển khai hệ thống hậu mãi toàn quốc với đội ngũ kỹ sư cơ – điện – thủy lực chuyên trách. Khi thang nâng hàng thủy lực gặp sự cố, ETEK có mặt trong 12 giờ tại khu vực nội thành và 24 giờ ở khu vực xa.

Kho linh kiện dự phòng sẵn hơn 2.000 mã sản phẩm (van, bơm, pít-tông, cảm biến, phớt dầu), bảo đảm thay thế nhanh chóng.

Ngoài ra, khách hàng được truy cập phần mềm ETEK Remote Service, cho phép theo dõi thông số xy lanh thủy lực, áp suất, nhiệt độ, chu kỳ nâng tầng, cảnh báo trước 500 chu kỳ khi cần bảo dưỡng.

5.5. Khả năng tùy chỉnh linh hoạt cho mọi công trình

ETEK cung cấp đa dạng cấu hình thang nâng hàng thủy lực:

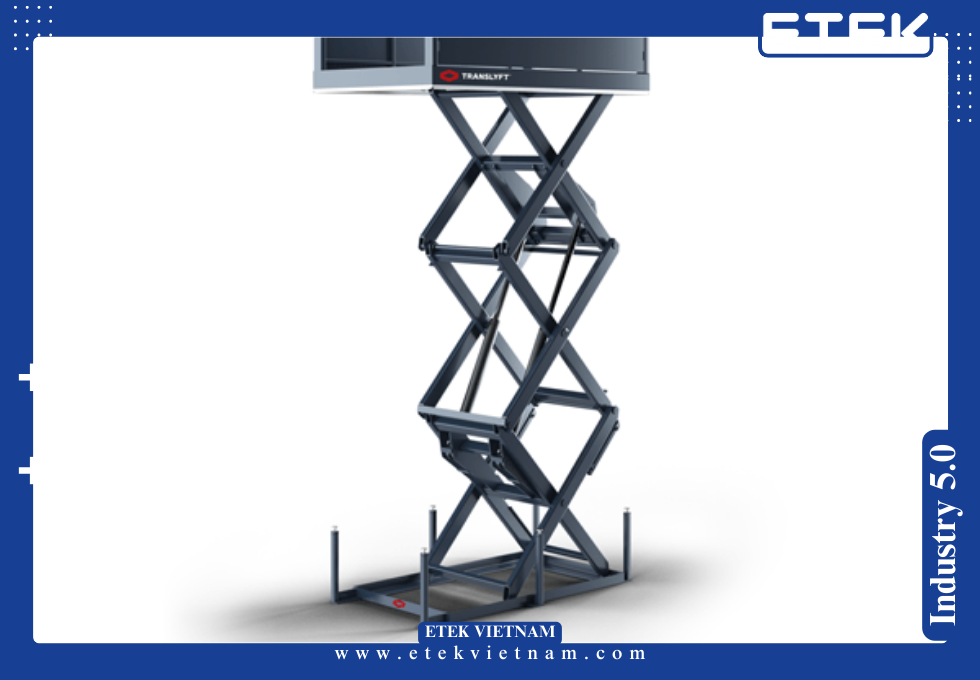

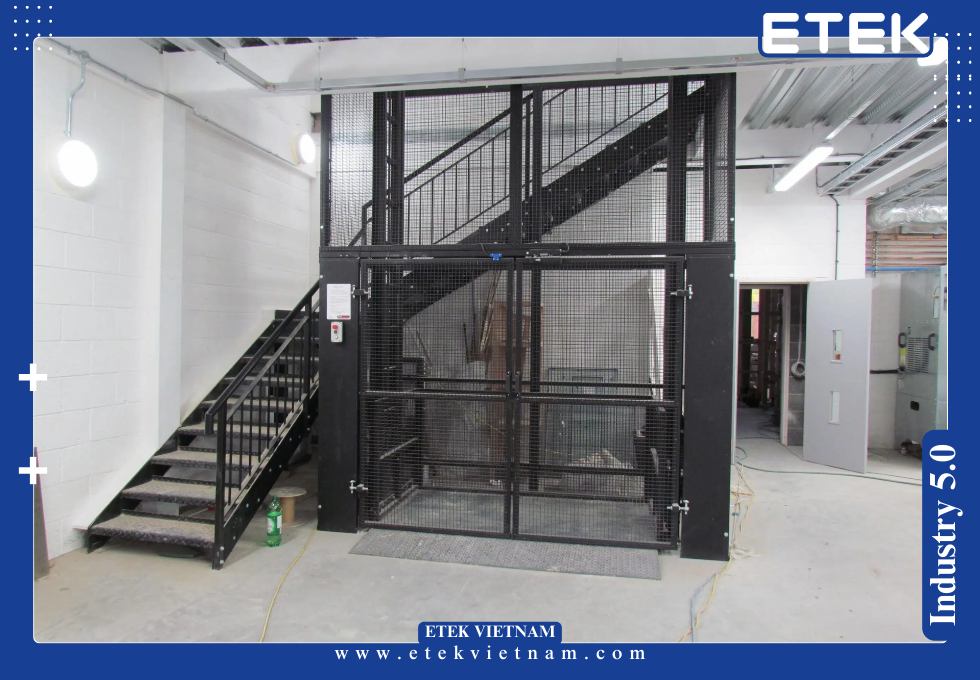

• Loại cắt kéo (Scissor Lift) cho kho thấp ≤ 4 m, tải 1–3 tấn.

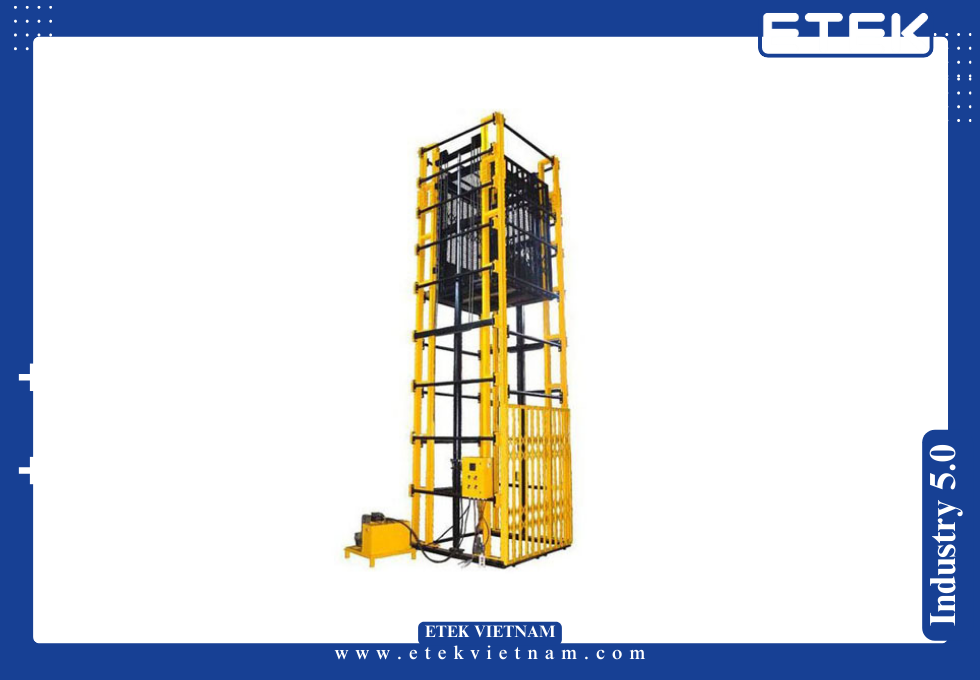

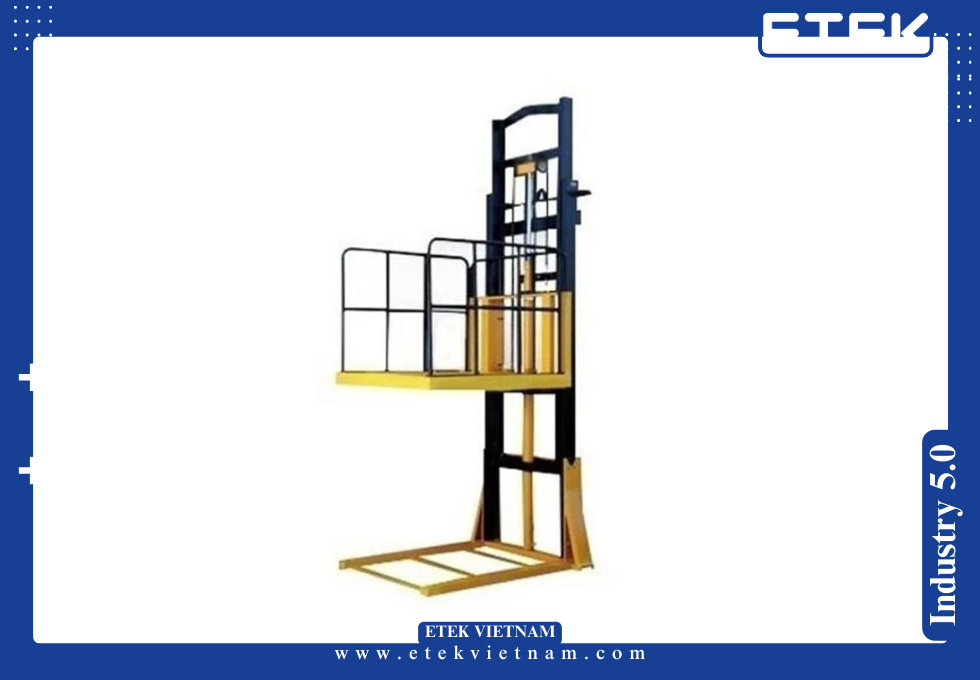

• Loại cột kép (Dual Post) cho kho trung tầng 5–8 m, tải 3–5 tấn.
• Loại cột song song hoặc đa hệ thống pít-tông cho nhà máy logistics cao tầng, tải tới 10 tấn.

Khách hàng có thể tùy chọn kích thước sàn (1,2×1,5 m đến 3×5 m), tốc độ nâng, kiểu cửa (trượt, mở bản lề, cửa cuốn), hoặc thêm tính năng đồng bộ với băng tải và robot AMR.

ETEK còn thiết kế riêng các dòng thang chống cháy nổ (Ex-proof) đạt chuẩn ATEX cho nhà máy hóa chất, dược phẩm, xăng dầu.

5.6. So sánh ETEK với các nhà cung cấp khác

ETEK đạt sự cân bằng giữa công nghệ quốc tế và chi phí hợp lý, mang lại hiệu quả đầu tư tối ưu cho doanh nghiệp trong dài hạn.

5.7. Hiệu quả kinh tế và bền vững

Lựa chọn thang nâng hàng thủy lực của ETEK giúp tiết kiệm 15–25% năng lượng nhờ hệ thống bơm biến tần và xy lanh thủy lực hiệu suất cao.

Toàn bộ dầu thải được thu hồi và tái chế theo tiêu chuẩn môi trường ISO 14001:2015. Thiết bị sử dụng dầu sinh học Bio-HL (gốc ester), thân thiện môi trường, thời gian thay dầu gấp đôi so với dầu khoáng.

Bảng điều khiển có chế độ “Eco Mode”, tự động giảm tốc độ nâng tầng khi tải nhẹ, tiết kiệm thêm 10–12% điện năng. Nhờ đó, doanh nghiệp giảm phát thải CO₂ trung bình 5 tấn/năm cho mỗi thang vận hành liên tục.

5.8. Cam kết chất lượng và hỗ trợ toàn diện

ETEK không chỉ bán thiết bị mà cung cấp toàn bộ giải pháp vận chuyển hàng theo tầng. Khi bàn giao, khách hàng nhận trọn bộ tài liệu kỹ thuật (bản vẽ, chứng chỉ vật liệu, hướng dẫn bảo trì).

Mỗi thang nâng hàng thủy lực được bảo hành 24 tháng, bảo trì trọn đời. ETEK cam kết hiệu suất vận hành ≥ 98%, thời gian dừng máy < 0,5%.

Ngoài ra, đội ngũ kỹ sư ETEK luôn đồng hành để đào tạo vận hành, hướng dẫn bảo dưỡng, giúp doanh nghiệp chủ động kiểm soát hệ thống pít-tông, xy lanh thủy lực, đảm bảo an toàn tuyệt đối trong suốt quá trình sử dụng.

5.9. Dấu ấn công nghệ ETEK trên thị trường Việt Nam

ETEK đã cung cấp hơn 1.200 bộ thang nâng hàng thủy lực cho các khu công nghiệp Bắc Ninh, Bình Dương, Long An, và các trung tâm logistics lớn như Gemadept, TBS Logistics, Lazada Hub.

Các hệ thống này đạt chỉ số khả dụng (Availability) ≥ 92%, thời gian bảo trì định kỳ rút ngắn còn 30 phút/thang, giảm 40% chi phí nhân công vận hành.

Đặc biệt, giải pháp nâng tầng tích hợp IoT của ETEK được đánh giá là một trong 10 công nghệ công nghiệp thông minh tiêu biểu tại Triển lãm Vietnam Manufacturing Expo 2024.

KẾT LUẬN

Thang nâng hàng thủy lực là giải pháp tối ưu cho các doanh nghiệp cần vận chuyển hàng giữa nhiều tầng, đáp ứng đồng thời các tiêu chí: tải trọng lớn, vận hành êm, độ chính xác cao và an toàn tuyệt đối.

Cấu trúc chắc chắn, truyền động bằng xy lanh thủy lực và hệ thống pít-tông hiện đại giúp thiết bị vận hành ổn định, tuổi thọ dài, dễ bảo trì. Khi được trang bị điều khiển PLC, cảm biến tầng và giám sát IoT, đây không chỉ là thiết bị nâng mà còn là mắt xích quan trọng trong chuỗi logistics thông minh.

Lựa chọn thang nâng hàng thủy lực của ETEK nghĩa là chọn một giải pháp trọn gói: công nghệ tiên tiến, thiết kế tối ưu, dịch vụ hậu mãi tận tâm và hiệu quả kinh tế bền vững — nền tảng vững chắc cho mọi nhà máy, kho hàng và trung tâm phân phối hiện đại.
