THANG NÂNG HÀNG KẾT HỢP BĂNG TẢI
Thang nâng hàng kết hợp băng tải đang trở thành giải pháp trọng yếu trong tự động hóa vận chuyển của các nhà máy sản xuất đa tầng. Nhờ khả năng chuyển hàng liên tầng liên tục, tốc độ cao và tích hợp băng tải con lăn đồng bộ với hệ thống kho – dây chuyền, thiết bị này giúp tối ưu hóa thời gian luân chuyển, giảm nhân công và đảm bảo an toàn hàng hóa ở mức cao nhất.
Trong bối cảnh sản xuất hiện đại, yêu cầu về tốc độ, an toàn và tính liên tục trong vận hành dây chuyền ngày càng cao, các nhà máy không chỉ cần băng tải vận chuyển ngang mà còn phải tối ưu luồng hàng theo phương đứng. Đây chính là lý do thang nâng hàng kết hợp băng tải được phát triển như một giải pháp then chốt cho chuyển hàng liên tầng trong các dây chuyền sản xuất đa tầng.
Khác với thang nâng truyền thống, loại thiết bị này được thiết kế để tích hợp băng tải con lăn, cho phép kết nối trực tiếp với hệ thống tự động hóa vận chuyển như AGV, robot hoặc kho thông minh. Nhờ đó, hàng hóa có thể di chuyển từ tầng này sang tầng khác mà không cần thao tác thủ công, rút ngắn đáng kể thời gian chờ và loại bỏ rủi ro trong bốc dỡ.
Hiện nay, giải pháp này được ứng dụng rộng rãi trong các ngành: sản xuất điện tử, chế biến thực phẩm – đồ uống, kho lạnh, logistics và thương mại điện tử. Đây là xu hướng tất yếu của các nhà máy muốn đạt tiêu chuẩn Industry 4.0 và xây dựng dây chuyền linh hoạt, hiệu suất cao.

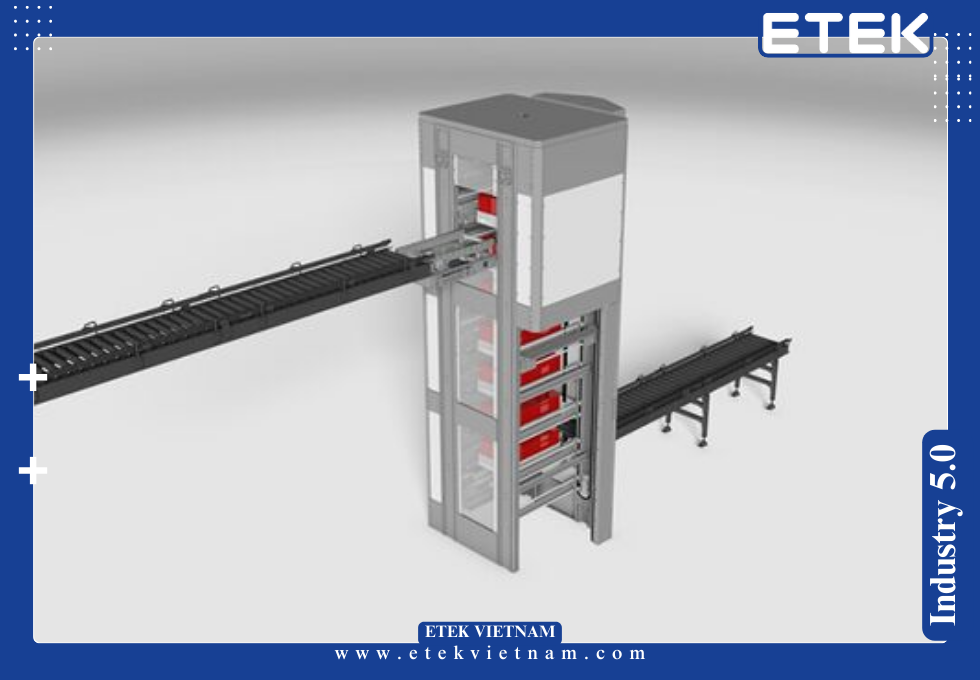

2.1 Cấu trúc tiêu chuẩn của thang nâng hàng kết hợp băng tải
Một hệ thống thang nâng hàng kết hợp băng tải điển hình bao gồm các thành phần chính:
Cabin nâng:
– Kết cấu thép chịu lực dày 3–5 mm, được gia cố bằng khung U hoặc H.
– Tải trọng đa dạng từ 500 kg đến 3.000 kg.
– Sàn cabin phủ thép chống trượt, có thể tùy chỉnh theo kích thước pallet (1.200 × 1.200 mm hoặc lớn hơn).

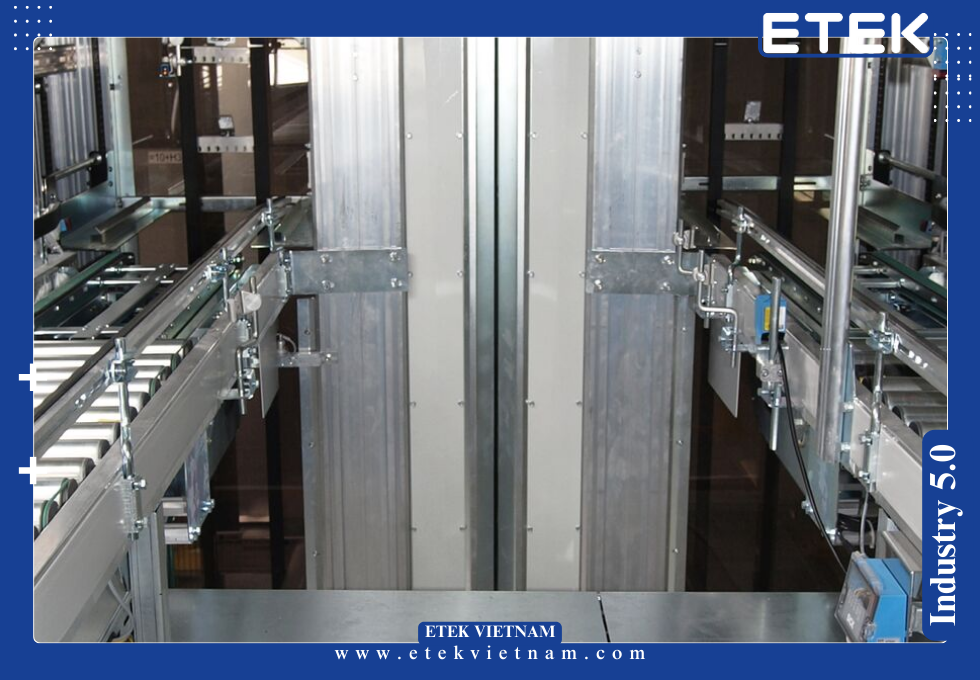

Băng tải con lăn:
– Lắp đặt trong cabin và tại điểm ra/vào, sử dụng con lăn tự do hoặc con lăn truyền động motor.
– Tích hợp cảm biến quang và cảm biến tải để định vị hàng hóa.
– Vật liệu chế tạo con lăn: thép mạ kẽm hoặc inox, chịu tải cao và chống ăn mòn.
Hệ thống dẫn hướng:
– Ray dẫn cabin bằng thép định hình, giảm rung lắc khi nâng hạ.
– Cơ cấu dẫn hướng hai bên giúp ổn định cabin khi di chuyển ở tốc độ cao.
Bộ truyền động:
– Động cơ điện 3 pha 380V, công suất 5–15 kW tùy tải trọng.
– Hộp số giảm tốc kết hợp phanh điện từ chống rơi.
– Biến tần điều khiển tốc độ, giảm rung khi khởi động và dừng.
Tủ điều khiển PLC:
– Lập trình logic vận hành đồng bộ với hệ thống băng tải và kho thông minh.
– Có thể kết nối SCADA hoặc hệ thống MES để quản lý sản xuất.
– Tích hợp HMI hiển thị trạng thái, cảnh báo lỗi và dữ liệu vận hành theo thời gian thực.
Hệ thống an toàn:
– Cảm biến quá tải, công tắc cửa liên động, phanh khẩn cấp.
– Bộ giới hạn tốc độ và giảm chấn cơ học khi khẩn cấp.
– Cảnh báo bằng đèn và còi khi cabin di chuyển.
2.2 Nguyên lý vận hành thang nâng hàng kết hợp băng tải
Quy trình hoạt động:
- Hàng hóa được đưa lên băng tải: Pallet hoặc kiện hàng từ băng tải ngang hoặc AGV được đưa vào cabin.
- Định vị và cố định: Cảm biến xác định vị trí hàng, hệ thống chốt cố định chống xê dịch.
- Nâng hạ cabin: Động cơ và hộp số vận hành nâng cabin đến tầng đích với tốc độ 0,2–0,5 m/s.
- Xuất hàng tự động: Khi đến tầng đích, băng tải trong cabin đồng bộ đẩy hàng ra ngoài.
- Quay lại tầng chờ: Cabin tự động trở về vị trí mặc định hoặc tầng tiếp nhận lệnh tiếp theo.
Nhờ tích hợp băng tải con lăn, hệ thống hoạt động liên tục và giảm thiểu sự can thiệp thủ công. Điều này đặc biệt quan trọng đối với các dây chuyền yêu cầu tốc độ và độ chính xác cao.
3.1 Thông số kỹ thuật điển hình của thang nâng hàng kết hợp băng tải
Một thang nâng hàng kết hợp băng tải được thiết kế cho nhà máy hiện đại cần đáp ứng các thông số kỹ thuật cụ thể để đảm bảo độ ổn định và tính đồng bộ với dây chuyền.
Tải trọng nâng: 500 – 3.000 kg, tùy thuộc loại hàng và yêu cầu sản xuất.
Kích thước cabin: Tùy chỉnh, phổ biến từ 1.200 × 1.200 mm đến 2.500 × 3.000 mm.
Tốc độ nâng: 0,2 – 0,5 m/s, có thể điều chỉnh bằng biến tần để phù hợp từng loại hàng hóa.
Chiều cao nâng: 3 – 20 m (2 – 5 tầng), thiết kế đặc thù cho nhà máy đa tầng.
Động cơ chính: Động cơ điện 3 pha, công suất 5–15 kW, hộp số giảm tốc chuyên dụng.
Băng tải con lăn: Tích hợp motor giảm tốc 0,37–1,5 kW, con lăn chịu tải 150–250 kg/điểm.
Cấp bảo vệ: Từ IP54 (môi trường trong nhà) đến IP65 (môi trường bụi, ẩm).
Độ chính xác dừng tầng: ±5 mm, đảm bảo đồng bộ với băng tải cấp/xuất hàng.
Điều khiển: PLC Siemens, Mitsubishi hoặc Omron, lập trình đồng bộ với SCADA.
3.2 Tiêu chuẩn áp dụng thang nâng hàng kết hợp băng tải
Để đảm bảo an toàn và tối ưu hiệu suất, hệ thống thang nâng hàng kết hợp băng tải phải tuân thủ các tiêu chuẩn quốc tế:
Tiêu chuẩn an toàn thang nâng: EN 81-31 (Châu Âu) – yêu cầu an toàn cho thang nâng hàng.
Tiêu chuẩn hiệu suất năng lượng: ISO 25745 – đánh giá và tối ưu tiêu thụ điện năng.
Tiêu chuẩn an toàn máy móc: ISO 12100 – thiết kế an toàn cho thiết bị công nghiệp.
Tiêu chuẩn an toàn điện: IEC 60204-1 – yêu cầu kỹ thuật về hệ thống điều khiển điện.
Tiêu chuẩn tự động hóa: IEC 61131-3 – lập trình PLC theo chuẩn quốc tế.
Ngoài ra, các thiết bị phụ trợ như cảm biến, bộ điều khiển, động cơ đều phải có chứng nhận CE, TÜV hoặc UL, đảm bảo độ tin cậy khi vận hành trong môi trường công nghiệp khắc nghiệt.
3.3 Thương hiệu thang nâng hàng kết hợp băng tải theo phân khúc
Để đáp ứng nhu cầu đa dạng, ETEK phân loại thiết bị theo ba phân khúc:
Phân khúc cao cấp – Interroll (Thụy Sĩ):
Hệ thống băng tải và con lăn động lực công nghệ cao, tuổi thọ >10 năm, vận hành êm.
Động cơ tiết kiệm năng lượng theo chuẩn IE3, PLC Siemens tích hợp SCADA.
Phân khúc trung cấp – Daifuku (Nhật Bản):
Thiết kế linh hoạt cho nhà máy vừa và lớn, độ bền cao, dễ bảo trì.
Khả năng tích hợp tốt với AGV và hệ thống kho tự động.
Phân khúc phổ thông – Nido (Ấn Độ):
Giải pháp tiết kiệm chi phí, dễ lắp đặt, phù hợp nhà máy nhỏ.
Tùy chỉnh cấu hình đơn giản, đáp ứng nhu cầu vận chuyển cơ bản
4.1 Lợi ích vận hành thang nâng hàng kết hợp băng tải
Tối ưu hóa thời gian vận chuyển:
Giảm 30–40% thời gian luân chuyển hàng giữa các tầng so với vận chuyển thủ công.
Đồng bộ hóa với dây chuyền:
Kết nối trực tiếp với băng tải con lăn, AGV hoặc hệ thống WMS, tối ưu hóa logistics nội bộ.
Nâng cao an toàn:
Tích hợp cảm biến quá tải, phanh điện từ và cảnh báo đa tầng, giảm rủi ro tai nạn lao động.
Tiết kiệm chi phí vận hành:
Giảm phụ thuộc vào nhân công bốc dỡ, kéo dài tuổi thọ thiết bị nhờ vận hành êm và ít xung lực.
Khả năng mở rộng linh hoạt:
Dễ dàng nâng cấp tải trọng, thêm tầng hoặc tích hợp với các giải pháp tự động hóa vận chuyển trong tương lai.
4.2 Ứng dụng thực tế thang nâng hàng kết hợp băng tải
Ngành điện tử – linh kiện:
Sử dụng để vận chuyển bảng mạch, thiết bị điện tử giữa các khu vực sản xuất trên nhiều tầng.
Ngành thực phẩm – đồ uống:
Ứng dụng trong dây chuyền đóng gói và kho lạnh, kết nối với băng tải để giảm thao tác thủ công.

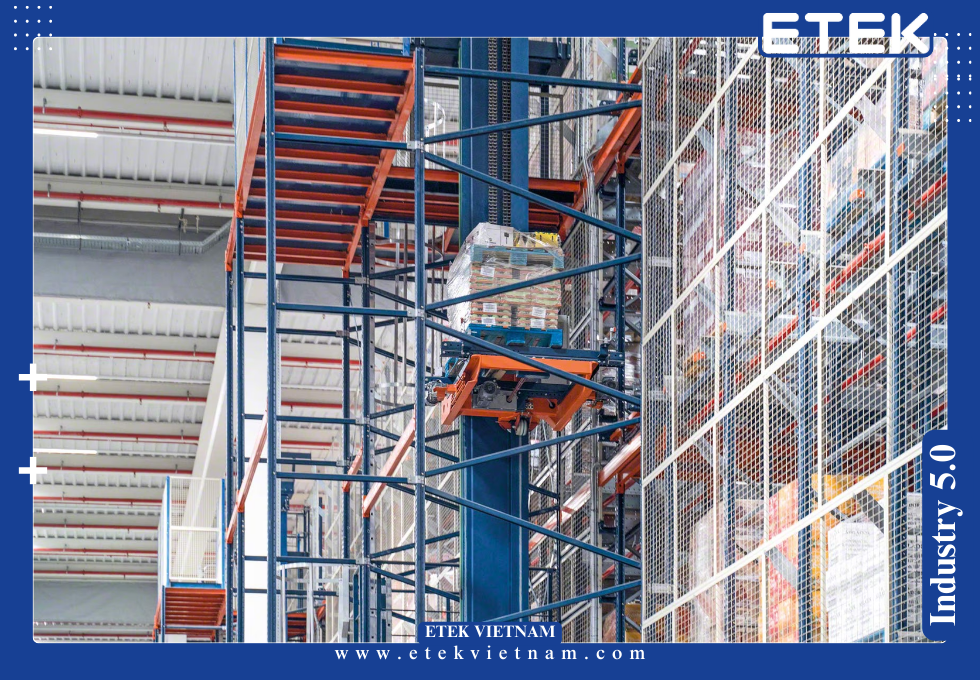

Kho hàng và trung tâm phân phối:
Tối ưu quy trình chuyển hàng liên tầng, tăng tốc độ xử lý đơn hàng và giảm ùn tắc.
Ngành dệt may, logistics và thương mại điện tử:
Vận chuyển kiện hàng, pallet hàng hóa từ khu vực tiếp nhận đến kho lưu trữ hoặc khu vực đóng gói.
ETEK là đơn vị tiên phong trong cung cấp giải pháp thang nâng hàng kết hợp băng tải cho nhà máy, đáp ứng đồng thời các tiêu chuẩn kỹ thuật quốc tế và yêu cầu đặc thù của từng ngành. Với kinh nghiệm triển khai hàng trăm dự án trong nước và quốc tế, chúng tôi mang đến giải pháp toàn diện từ khảo sát, thiết kế, thi công đến bảo trì dài hạn.
5.1 Giải pháp tổng thể – tiết kiệm chi phí đầu tư
ETEK cung cấp dịch vụ EPC trọn gói: khảo sát – thiết kế – chế tạo – lắp đặt – nghiệm thu. Việc thực hiện toàn bộ dự án bởi đội ngũ nội bộ giúp tiết kiệm 10–20% chi phí so với thuê nhiều nhà thầu khác nhau. Thiết kế của chúng tôi luôn bám sát tiêu chuẩn EN 81-31, đảm bảo tối ưu diện tích và công suất vận chuyển.
5.2 Thiết bị chuẩn quốc tế – vận hành ổn định lâu dài
Chúng tôi chỉ sử dụng linh kiện từ các thương hiệu uy tín như Interroll, Daifuku, Nido. Tất cả đều đạt chứng nhận CE, TÜV, UL, đảm bảo an toàn và độ bền cao. Hệ thống điều khiển PLC Siemens/Mitsubishi với khả năng kết nối SCADA giúp giám sát thời gian thực và nâng cao khả năng dự báo bảo trì.
5.3 Kinh nghiệm triển khai toàn cầu
ETEK đã thực hiện thành công nhiều dự án tại Việt Nam và các khu vực Đông Nam Á, Trung Đông, nơi yêu cầu khắt khe về an toàn và tiêu chuẩn vận hành. Đội ngũ kỹ sư có chứng chỉ quốc tế (PMI, ISO, IEC) đảm bảo tiến độ và chất lượng dự án ở mọi quy mô.
5.4 Dịch vụ bảo trì & hỗ trợ 24/7
ETEK xây dựng đội ngũ O&M chuyên nghiệp, cung cấp bảo trì định kỳ 3–6 tháng/lần, kiểm tra cơ khí – điện – điều khiển. Hệ thống giám sát từ xa qua SCADA giúp phát hiện lỗi sớm, phản hồi kỹ thuật trong vòng 12–24 giờ và thay thế linh kiện trong 48 giờ khi có sự cố.
5.5 Kho linh kiện dự phòng – giảm thời gian dừng hệ thống
Để đảm bảo dây chuyền không bị gián đoạn, chúng tôi luôn dự trữ sẵn động cơ, con lăn, bộ điều khiển và các linh kiện quan trọng, rút ngắn thời gian dừng máy xuống dưới 72 giờ kể cả với hỏng hóc nghiêm trọng.
Kết luận
Thang nâng hàng kết hợp băng tải không chỉ giúp chuyển hàng liên tầng nhanh chóng và an toàn mà còn nâng tầm dây chuyền sản xuất bằng tự động hóa vận chuyển thông minh. Với sự đồng bộ cùng hệ thống kho và băng tải, giải pháp này góp phần tăng năng suất, giảm chi phí vận hành và đảm bảo an toàn hàng hóa.
Lựa chọn ETEK đồng nghĩa với việc sở hữu một hệ thống được thiết kế theo chuẩn quốc tế, tối ưu chi phí và sẵn sàng mở rộng trong tương lai. Đây chính là giải pháp toàn diện cho các doanh nghiệp hướng tới sản xuất hiện đại và bền vững.
