THANG NÂNG HÀNG CÁP KÉO
Thang nâng hàng cáp kéo là thiết bị nâng hạ hàng hóa sử dụng hệ thống tời điện và cáp thép để di chuyển sàn nâng theo phương thẳng đứng. Đây là lựa chọn lý tưởng cho các ứng dụng có hành trình nâng cao, yêu cầu tốc độ ổn định và độ an toàn cao trong quá trình vận hành.
Đối với các công trình, nhà kho hoặc nhà máy sản xuất có chiều cao tầng lớn (từ 2 đến 5 tầng), thang nâng hàng cáp kéo mang đến giải pháp vận chuyển hàng hóa nhanh chóng và tiết kiệm diện tích. Với cơ cấu truyền động bằng motor cáp, hệ thống không yêu cầu hệ thống thủy lực, dễ lắp đặt và bảo trì.
ETEK cung cấp thang nâng hàng cáp kéo với thiết kế linh hoạt, có thể tuỳ biến tải trọng từ 300 kg đến hơn 3000 kg, tốc độ nâng ổn định và tích hợp đầy đủ các tính năng an toàn như cảm biến hành trình, công tắc giới hạn, khoá cơ, hệ thống chống trôi và khung lồng bảo vệ.

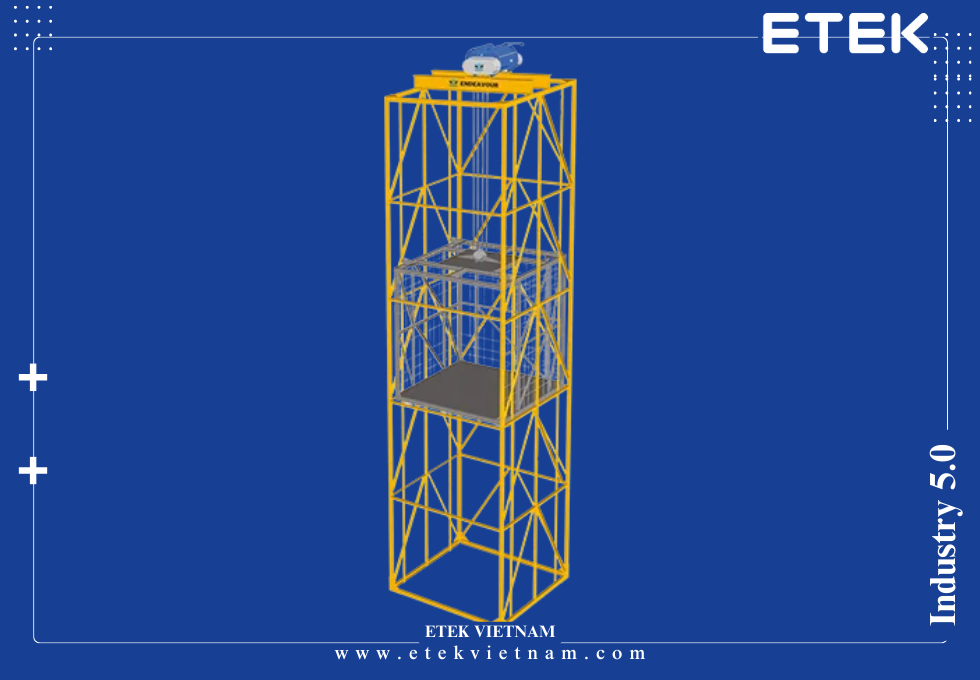

Cấu trúc thang nâng hàng cáp kéo
Khung nâng: Kết cấu thép tổ hợp hoặc I-beam hàn, chịu lực cao, sơn tĩnh điện hoặc mạ kẽm
Sàn nâng: Sàn gân thép chống trượt, có thể gắn ray dẫn hướng hoặc chắn bên

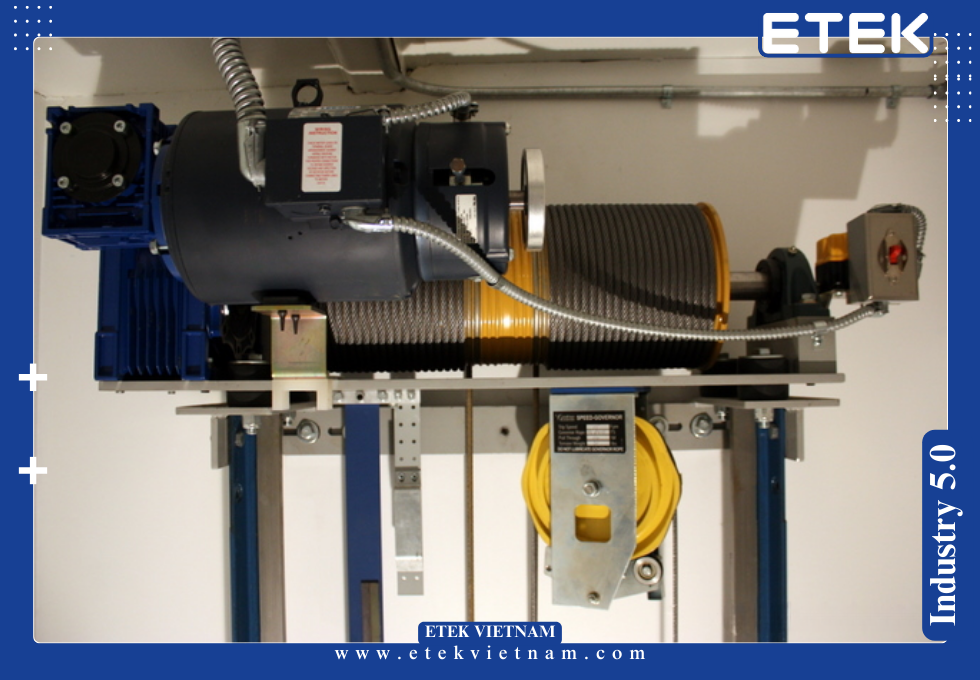

Tời điện: Motor tời cuốn cáp, công suất từ 3.7 kW đến 11 kW, tích hợp phanh điện từ
Cáp thép: Dây cáp lõi lụa hoặc lõi thép chống xoắn, đường kính 8 – 16 mm

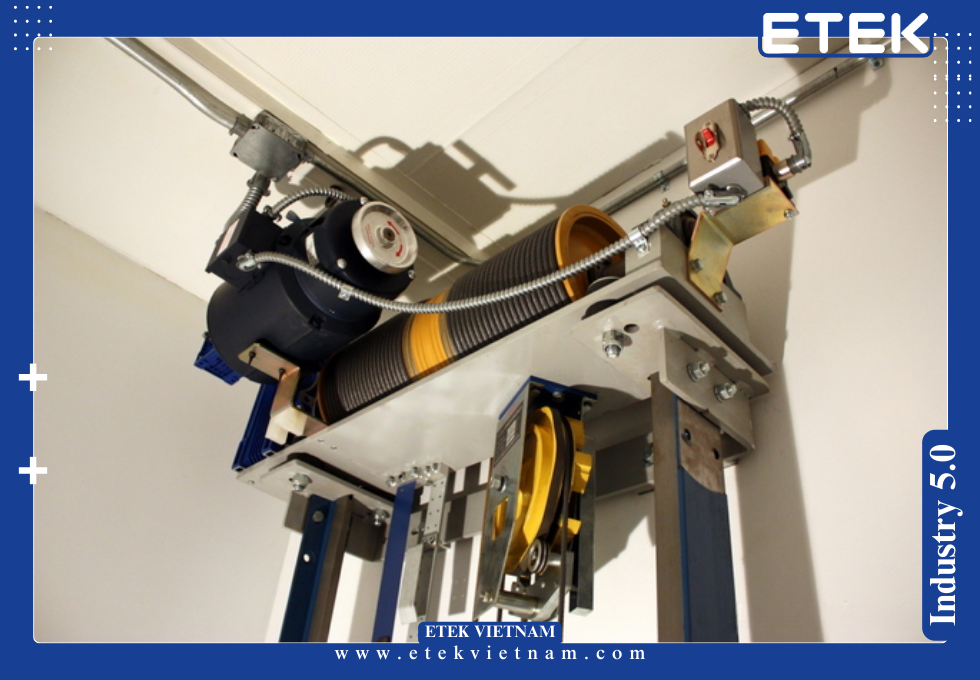

Ròng rọc dẫn hướng: Hệ bánh xe quay, ổ bi công nghiệp
Hệ thống điều khiển: PLC/relay, bảng nút điều khiển từng tầng, hệ thống khóa liên động cửa
Cảm biến & bảo vệ: Công tắc giới hạn, cảm biến vị trí, rơ-le quá tải, lưới chắn an toàn
Nguyên lý hoạt động thang nâng hàng cáp kéo
Khi vận hành, động cơ tời điện kéo dây cáp cuốn quanh tang cuốn, giúp kéo sàn nâng lên hoặc hạ xuống theo hệ thống ray dẫn hướng cố định. Khi ngắt nguồn, phanh điện từ sẽ tự động giữ sàn cố định tại vị trí dừng.
Hệ thống cảm biến hành trình và giới hạn tầng sẽ dừng chính xác tại vị trí mong muốn. Khóa cơ liên động ngăn việc mở cửa khi thang đang di chuyển. Người vận hành có thể điều khiển từ các tầng thông qua bảng nút bấm được gắn cố định.
Thông số kỹ thuật tham khảo thang nâng hàng cáp kéo
Tải trọng nâng: 300 – 3000 kg
Hành trình nâng: 3 – 15 mét
Tốc độ nâng: 6 – 12 mét/phút
Kích thước sàn nâng: 1000 x 1000 mm đến 3000 x 3000 mm
Nguồn điện: 3 pha, 380V, 50Hz
Công suất mô tơ: 3.7 – 11 kW
Đường kính cáp: 8 – 16 mm
Tiêu chuẩn kỹ thuật áp dụng thang nâng hàng cáp kéo
ISO 4344 – Cáp thép dùng trong nâng hạ
ISO 12100 – An toàn thiết bị cơ khí
IEC 60204-1 – An toàn hệ thống điện
CE – Tiêu chuẩn xuất khẩu châu Âu
RoHS – Hạn chế vật liệu độc hại
Lợi ích nổi bật thang nâng hàng cáp kéo
Thích hợp với hành trình nâng cao, từ 2 đến 5 tầng
Tốc độ nâng ổn định, độ ồn thấp, không cần hệ thống thuỷ lực
Lắp đặt gọn, dễ dàng trong không gian hẹp, không yêu cầu hố pit sâu
Chi phí đầu tư hợp lý, bảo trì đơn giản
Tích hợp các thiết bị an toàn đảm bảo vận hành liên tục và không sự cố
Ứng dụng điển hình thang nâng hàng cáp kéo

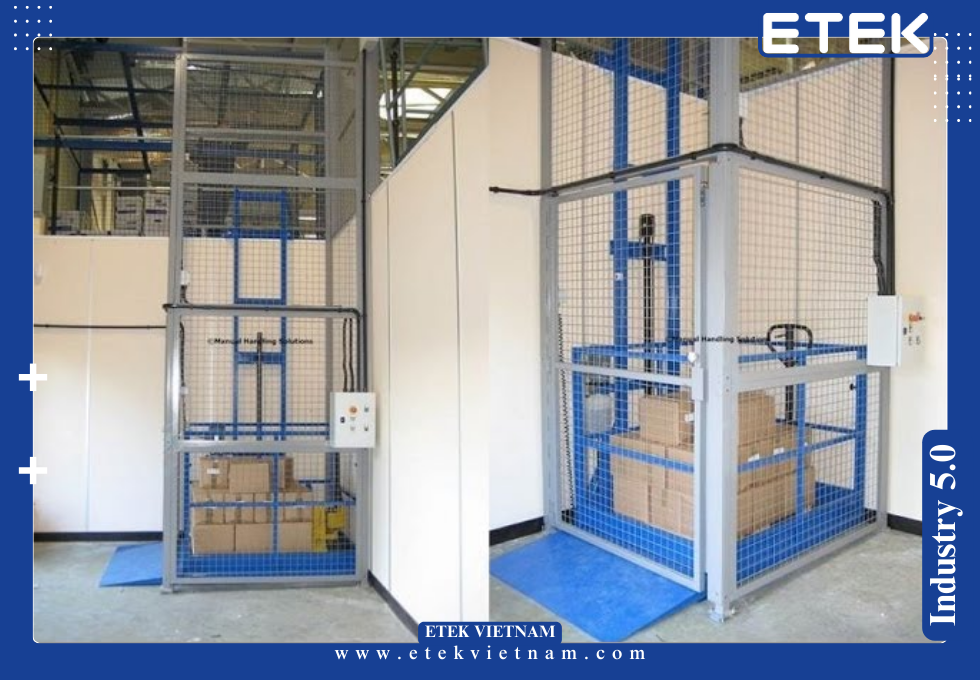

Kho hàng nhiều tầng, nhà máy có gác lửng hoặc tầng lầu
Showroom trưng bày ô tô, xe máy, đồ nội thất
Thang nâng pallet trong khu vực logistics
Vận chuyển hàng trong trung tâm thương mại, siêu thị, nhà sách
ETEK là đơn vị tiên phong trong tư vấn, thiết kế và lắp đặt thang nâng hàng cáp kéo theo yêu cầu thực tế tại nhà máy, kho vận và trung tâm phân phối. Chúng tôi đã triển khai thành công nhiều dự án tại khu công nghiệp, logistics hub, và một số thị trường quốc tế trong khu vực.
Hệ thống thang nâng cáp kéo của ETEK đáp ứng tiêu chuẩn kỹ thuật khắt khe, kết cấu chắc chắn, dễ vận hành và phù hợp cả môi trường trong nhà lẫn ngoài trời. Thiết bị có thể được xuất khẩu và lắp đặt tại khu vực Đông Nam Á, Trung Đông và Châu Phi.
Lý do chọn ETEK:
Thiết kế theo kích thước công trình, tải trọng và hành trình thực tế
Thiết bị đạt tiêu chuẩn CE, RoHS – đủ điều kiện xuất khẩu
Cấu hình linh hoạt: điều khiển bằng nút bấm, từ xa hoặc liên kết với dây chuyền sản xuất
Hỗ trợ kỹ thuật trọn gói, từ khảo sát đến vận hành
Linh kiện thay thế có sẵn, bảo hành dài hạn
3 thương hiệu tiêu biểu trên thế giới
Phân khúc cao cấp: Alimak (Thụy Điển) – Chuyên thang nâng công nghiệp cho công trình cao tầng
Phân khúc trung cấp: Liftket (Đức) – Tời cáp điện & thang nâng tải trọng vừa
Phân khúc phổ thông: Everlift (Trung Quốc) – Giải pháp nâng hàng cáp kéo kinh tế cho kho xưởng
