LÒ HƠI GHI BẬC THANG

Cấu trúc hệ thống Lò hơi ghi bậc thang

• Buồng đốt: Làm bằng thép chịu nhiệt, có lớp vật liệu cách nhiệt và lớp gạch chịu lửa bảo vệ, thiết kế dạng hình chữ nhật tối ưu luồng khí.

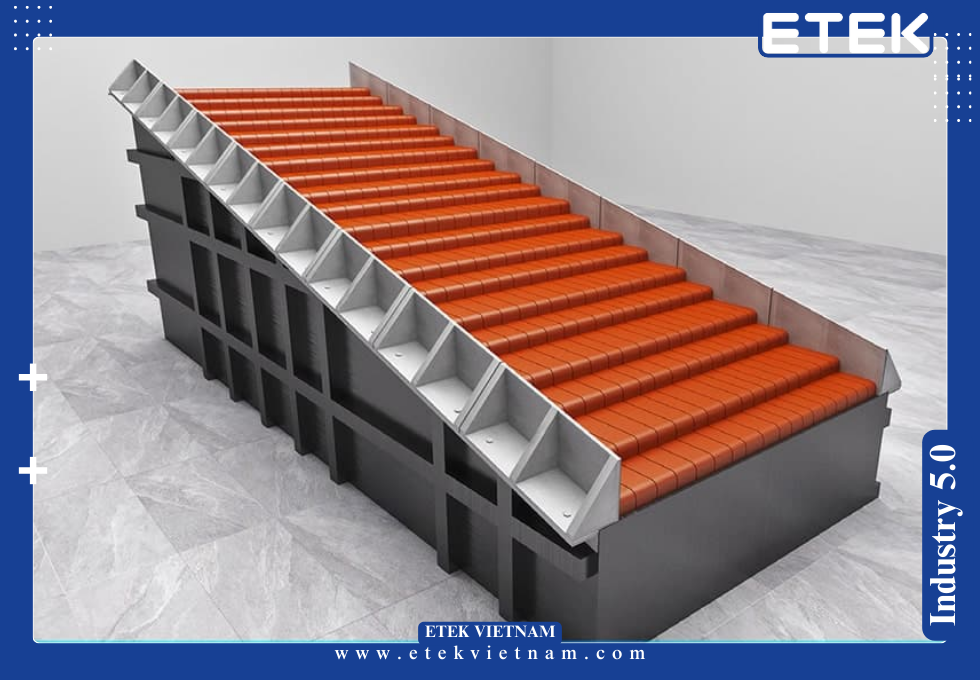

• Ghi bậc thang: Gồm các bản ghi răng cưa di động, chia thành nhiều tầng, truyền động bằng xilanh thủy lực hoặc motor giảm tốc.
• Bộ cấp liệu: Hệ thống cấp trục vít hoặc xích tải có thể điều chỉnh tốc độ, cấp liệu liên tục.
• Bộ thu hồi tro: Gồm két tro đáy, băng tải tro và silo chứa, có thể tích hợp hệ thống làm mát tro.
• Bộ trao đổi nhiệt: Bao gồm ống nước hoặc ống lửa dạng 3 pass hoặc 4 pass, tích hợp bộ quá nhiệt hơi.
• Hệ thống cấp nước: Gồm bơm cao áp, bình khử khí, bộ xử lý nước tự động.
• Hệ thống khí thải: Gồm cyclone, lọc bụi túi vải hoặc lọc ướt, kết hợp ống khói cao đảm bảo đạt chuẩn phát thải.

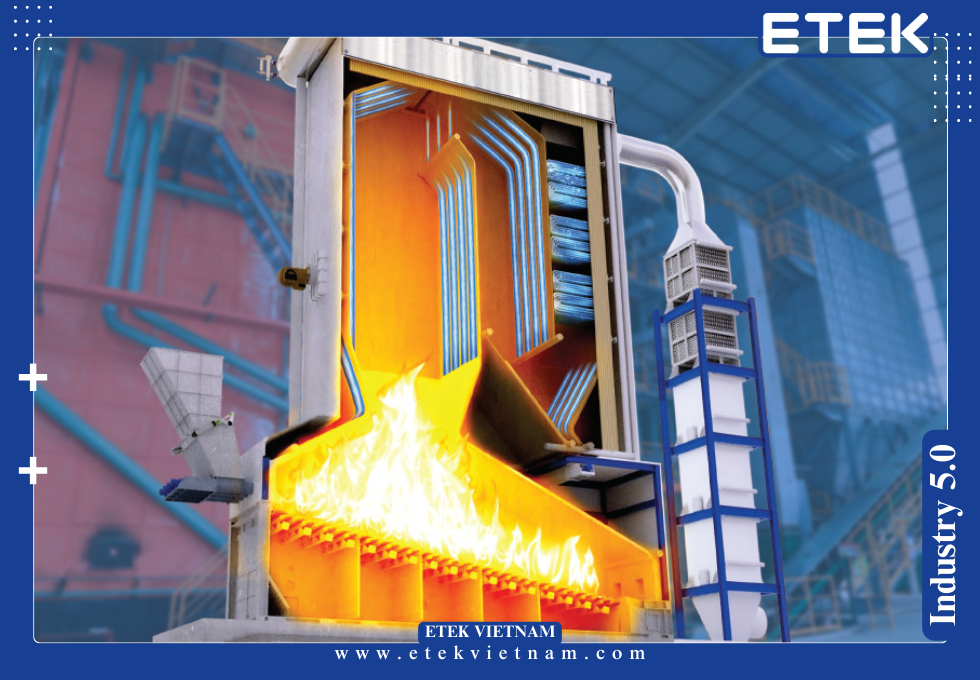

Nguyên lý hoạt động Lò hơi ghi bậc thang

Nhiên liệu được đưa lên ghi và phân bổ đều. Ghi bậc thang di chuyển xen kẽ giúp lớp nhiên liệu liên tục bị đảo trộn, cháy đều và triệt để. Không khí sơ cấp và thứ cấp được cấp qua các quạt gió, tạo dòng khí đối lưu tối ưu hóa quá trình cháy.

Khí nóng từ buồng đốt đi qua các ống sinh hơi, bộ quá nhiệt và bộ hâm nước trước khi ra ngoài qua bộ xử lý khí thải. Tro được thu gom tự động qua két tro và chuyển đến silo chứa. Toàn bộ quy trình được giám sát bởi hệ thống điều khiển trung tâm.

Thông số kỹ thuật điển hình Lò hơi ghi bậc thang

• Công suất: 2 – 50 tấn hơi/giờ
• Áp suất làm việc: 6 – 20 bar
• Nhiên liệu sử dụng: Mùn cưa, trấu, vỏ điều, than cám, rác thải
• Hiệu suất đốt: ≥ 82%
• Tỷ lệ O2 khí thải: ≤ 6%
• Nhiệt độ hơi bão hòa: 170 – 220°C
• Độ ẩm tro đáy: ≤ 20%
• Mức tiêu thụ nhiên liệu: 180 – 240 kg/tấn hơi (tùy loại)
• Điều khiển: PLC Siemens/HMI, có thể tích hợp SCADA
• Tự động hóa: bán tự động đến hoàn toàn tự động

Tiêu chuẩn áp dụng Lò hơi ghi bậc thang

• ASME Section I – Thiết kế và chế tạo nồi hơi
• ISO 9001 – Hệ thống quản lý chất lượng
• CE – Tiêu chuẩn an toàn châu Âu
• EN 12952 – Nồi hơi ống nước
• EN 303-5 – Lò hơi đốt nhiên liệu sinh khối
• RoHS – Hạn chế chất độc hại
• ATEX – Chống cháy nổ (tùy chọn)

Lợi ích vượt trội Lò hơi ghi bậc thang

• Hiệu suất đốt cao, tiết kiệm nhiên liệu đến 15% so với ghi tĩnh
• Tự động hóa cao, vận hành an toàn, ít nhân công
• Tương thích nhiều loại nhiên liệu rắn, phù hợp địa phương
• Giảm thiểu khói bụi, khí CO, SOx, NOx, đáp ứng tiêu chuẩn môi trường
• Dễ dàng bảo trì, bảo dưỡng và thay thế linh kiện
• Thiết kế mô-đun linh hoạt theo diện tích và yêu cầu công suất

Ứng dụng tiêu biểu Lò hơi ghi bậc thang

• Nhà máy thực phẩm, đồ uống cần hơi sạch, ổn định
• Công nghiệp gỗ, chế biến nông sản sử dụng sinh khối tái tạo
• Nhà máy vật liệu xây dựng, sản xuất gạch ngói
• Dệt may, nhuộm, sản xuất hóa chất, sơn mạ công nghiệp
• Lò sấy, nồi nấu dầu, sấy nguyên liệu, hấp khử trùng

ETEK là đơn vị uy tín hàng đầu tại Việt Nam chuyên cung cấp lò hơi ghi bậc thang đạt chuẩn quốc tế, với khả năng thiết kế theo yêu cầu và kinh nghiệm triển khai hàng trăm hệ thống trong nước và xuất khẩu.

Lý do chọn ETEK:

• Tối ưu hóa đốt cho từng loại nhiên liệu cụ thể
• Tích hợp điều khiển tự động, giám sát từ xa
• Đội ngũ kỹ thuật 24/7, bảo trì trọn đời thiết bị
• Xuất khẩu thiết bị đạt tiêu chuẩn CE, ISO sang Đông Nam Á, Trung Đông, châu Phi

Ba thương hiệu nổi bật toàn cầu

• Cao cấp: Vyncke (Bỉ) – Lò hơi sinh khối công suất lớn, hiệu suất cao
• Trung cấp: Thermax (Ấn Độ) – Lò hơi đa nhiên liệu công nghiệp tầm trung
• Phổ thông: Henan Yuanda (Trung Quốc) – Lò hơi ghi tầng cho nhà máy vừa và nhỏ
