KHO XOAY VÒNG ĐỨNG TỰ ĐỘNG

Thành phần chính

Khung thép khép kín: thiết kế dạng tủ cao (thường từ 2,5 – 12 mét), tùy biến theo chiều cao trần thực tế

Hệ thống khay (tray): khay chứa dạng module, điều chỉnh được chiều cao, tải trọng thường từ 100 – 500 kg/khay

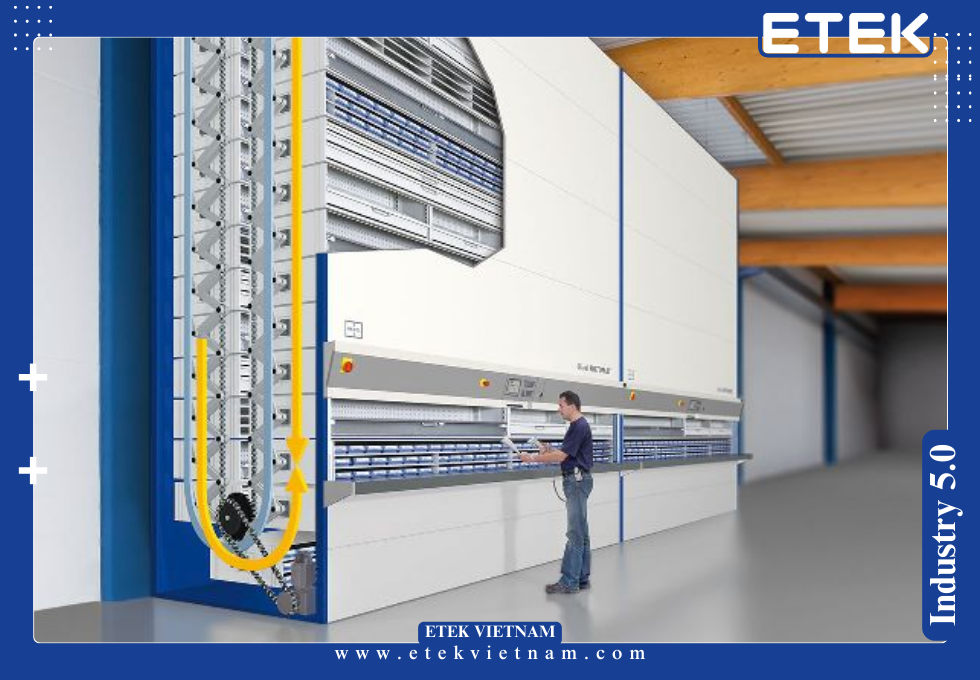

Cơ cấu truyền động: động cơ điện kết hợp hệ bánh răng và xích truyền lực kéo các khay di chuyển theo vòng tròn

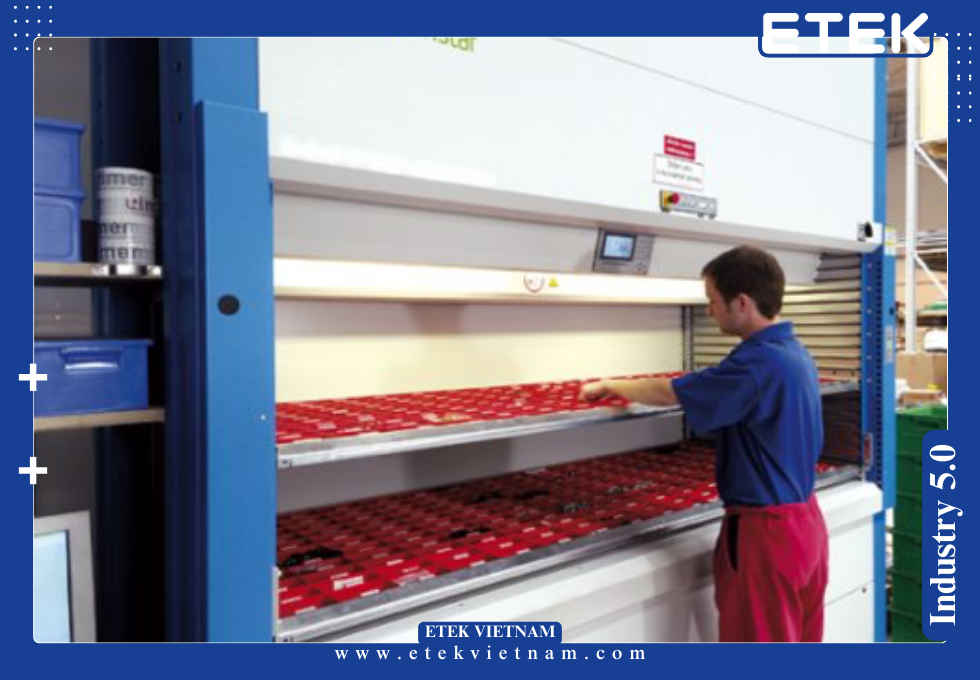

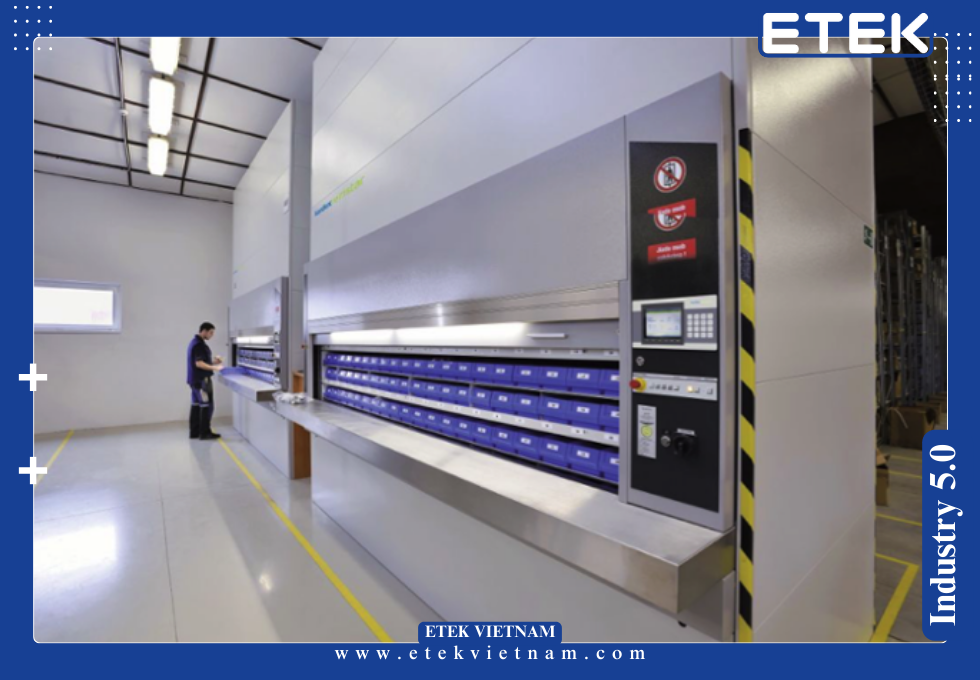

Vị trí thao tác (access opening): là nơi nhận hàng và lấy hàng, có tích hợp cảm biến an toàn, đèn chỉ dẫn và bàn điều khiển

Hệ thống điều khiển trung tâm (HMI/PLC): tích hợp phần mềm quản lý khay, tối ưu hóa vị trí lưu trữ và kết nối WMS/ERP

Cảm biến trọng lượng, cảm biến vị trí và hệ thống quét mã vạch: giúp định danh, kiểm kê và quản lý chính xác từng mặt hàng

Nguyên lý hoạt động

Khi người vận hành nhập mã vật phẩm cần truy xuất
Phần mềm xác định khay chứa và ra lệnh cho mô-tơ đưa khay về vị trí thao tác
Cửa truy cập mở ra, người dùng nhận vật phẩm tại chiều cao thao tác ergonomics (~1 mét)
Sau khi hoàn tất, hệ thống tự động đưa khay trở lại vị trí cũ và sẵn sàng cho yêu cầu kế tiếp
Quy trình hoàn toàn tự động hoặc bán tự động, có thể tích hợp với mã vạch, RFID hoặc nhận diện hình ảnh

Thông số kỹ thuật

Chiều cao hệ thống: từ 2.500 mm đến 12.000 mm
Tải trọng mỗi khay: từ 100 – 500 kg
Tốc độ truy xuất khay: 0,3 – 0,5 m/s
Tốc độ di chuyển khay vòng: 4 – 10 vòng/phút
Kích thước khay: linh hoạt từ 800 x 400 mm đến 3.000 x 800 mm
Nguồn điện: 3P-380V/50Hz
Độ ồn vận hành: ≤ 65 dB

Tiêu chuẩn áp dụng

Cơ khí & thiết kế: DIN EN 15095, FEM 9.831
An toàn điện: IEC 60204-1, ISO 13849-1
Tối ưu hóa thao tác người vận hành: ISO 6385 (ergonomics)
Quản lý chất lượng: ISO 9001, ISO 14001, ISO 45001
Chứng nhận: CE Marking, UL, TCVN

Lợi ích vượt trội

Tiết kiệm diện tích mặt bằng lên đến 75% so với kệ truyền thống
Tăng năng suất thao tác lên đến 2 – 4 lần nhờ giảm thời gian tìm kiếm
Tăng độ chính xác lưu trữ và truy xuất đạt trên 99% nhờ tích hợp phần mềm
Giảm nguy cơ tai nạn lao động nhờ thiết kế theo nguyên tắc công thái học
Dễ dàng tích hợp với hệ thống mã vạch, RFID và phần mềm ERP/WMS

Ứng dụng đa ngành

Kho lưu trữ phụ tùng trong ngành ô tô, hàng không, điện tử
Hệ thống cấp phát dụng cụ trong nhà máy gia công cơ khí
Quản lý thuốc và vật tư y tế trong bệnh viện và kho dược
Lưu trữ hồ sơ, tài liệu trong tổ chức hành chính, ngân hàng
Ứng dụng tại trung tâm logistics thương mại điện tử, fulfillment center

ETEK là đơn vị hàng đầu tại Việt Nam chuyên tư vấn, thiết kế, cung cấp và lắp đặt hệ thống kho xoay vòng đứng tự động theo yêu cầu thực tế từng doanh nghiệp. Với kinh nghiệm triển khai thành công nhiều dự án trong nước và quốc tế, chúng tôi cung cấp giải pháp tích hợp từ phần cứng (VCM, cảm biến, bảng điều khiển) đến phần mềm (WMS, tích hợp ERP), đảm bảo vận hành ổn định, hiệu quả và an toàn.

ETEK sở hữu đội ngũ kỹ sư cơ điện tự động hóa dày dạn kinh nghiệm, hiểu rõ yêu cầu của các ngành đặc thù như y tế, sản xuất, hậu cần và công nghiệp phụ trợ. Ngoài thị trường trong nước, ETEK còn đủ năng lực thiết kế và triển khai hệ thống kho tự động cho các dự án tại Đông Nam Á, Trung Đông, Châu Phi và Châu Đại Dương.

Tùy vào phân khúc đầu tư và nhu cầu tích hợp, khách hàng có thể tham khảo các thương hiệu nổi bật sau:

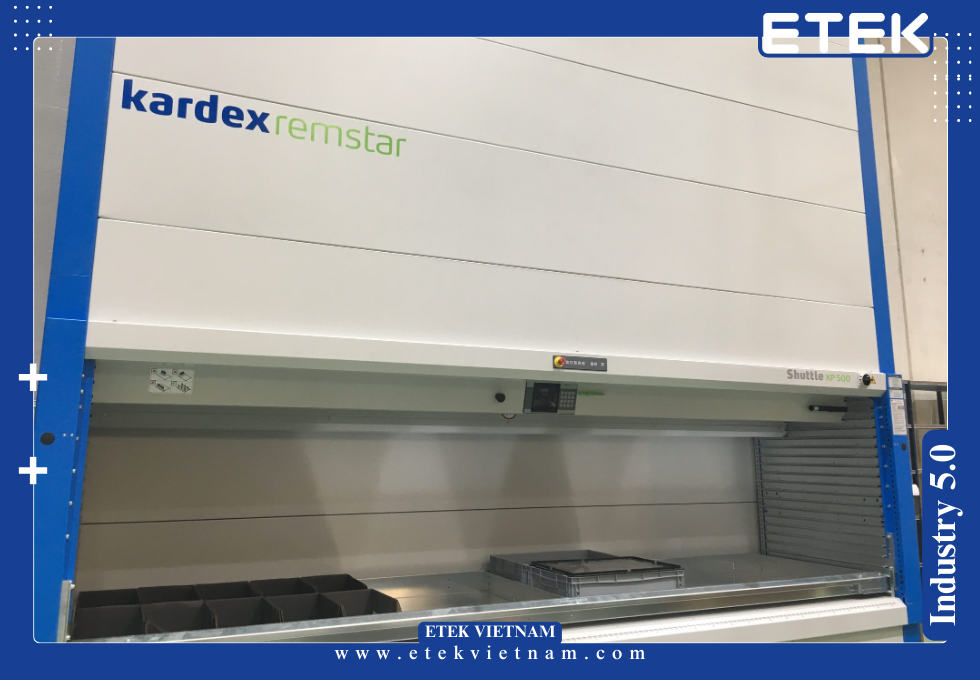

Phân khúc cao cấp: Kardex Remstar (Đức/Thụy Sĩ) – chuyên giải pháp VCM cho lĩnh vực công nghiệp chính xác, dược phẩm, và quốc phòng
Phân khúc trung cấp: Hänel (Đức) – sản phẩm chất lượng cao, đa dạng tùy chọn, tích hợp phần mềm tiêu chuẩn
Phân khúc kinh tế: ICAM (Ý) – giải pháp linh hoạt, chi phí hợp lý cho doanh nghiệp vừa và nhỏ
