KHO TỰ ĐỘNG BĂNG TẢI
Kho tự động băng tải là lựa chọn tối ưu để kết nối dây chuyền sản xuất – đóng gói – lưu trữ trong môi trường công nghiệp hiện đại. Với băng tải con lăn được điều khiển bằng PLC, khả năng phân luồng hàng và kết nối WMS, hệ thống giúp vận hành liên tục, chính xác và không gián đoạn.

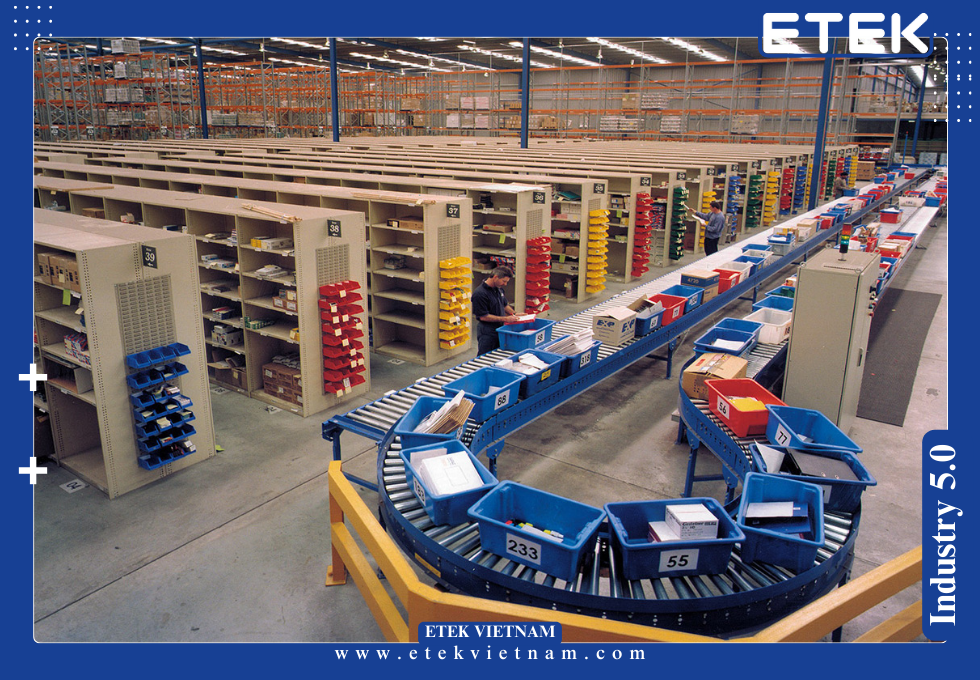

Kho tự động băng tải là mô hình lưu trữ thông minh sử dụng hệ thống băng tải con lăn động cơ kết hợp cảm biến, thiết bị điều khiển và phần mềm trung tâm để vận chuyển hàng hóa tự động giữa các khu vực sản xuất, đóng gói và kho lưu trữ.
Khác với hệ thống thủ công hoặc bán tự động, kho tự động băng tải cho phép hoạt động vận chuyển liên tục 24/7, không cần thao tác của con người. Từ khâu đưa hàng vào kho đến xuất kho đều được thực hiện đồng bộ, có kiểm soát, đảm bảo tính chính xác và thời gian đáp ứng tối ưu.
Giải pháp này đặc biệt phù hợp với các nhà máy có nhịp sản xuất cao, yêu cầu kiểm soát nghiêm ngặt thời gian chu trình và cần tích hợp dữ liệu theo thời gian thực vào hệ thống kết nối WMS hoặc ERP.
2.1 Cấu trúc hệ thống kho tự động băng tải
Một hệ thống kho tự động băng tải đầy đủ bao gồm các thành phần sau:

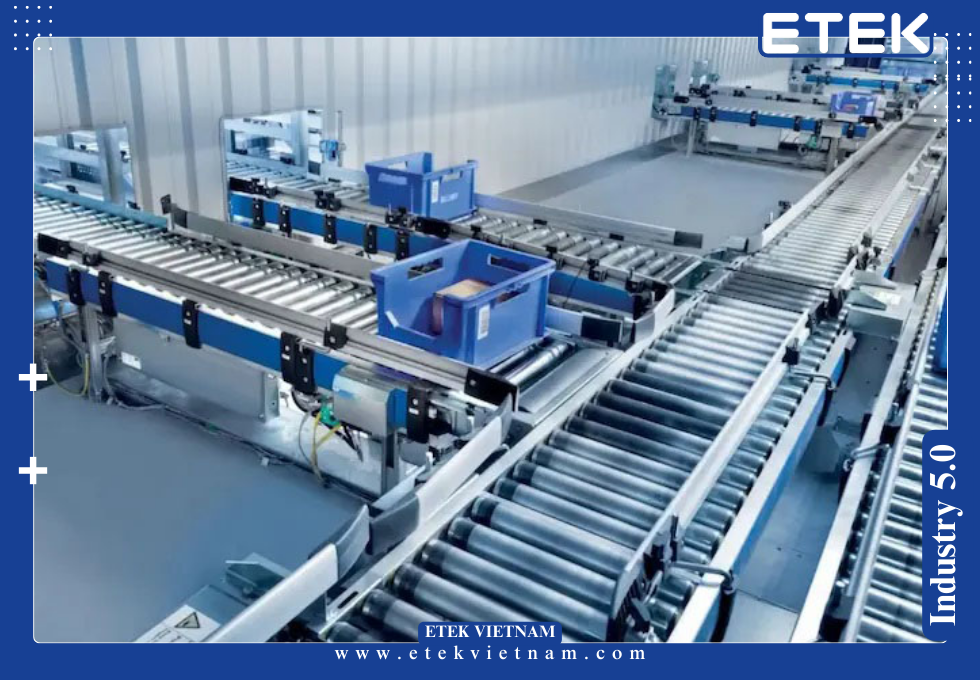

Hệ thống băng tải con lăn
Gồm băng tải con lăn truyền động hoặc trọng lực, được thiết kế phù hợp kích thước, tải trọng kiện hàng. Tốc độ chuyển tải từ 15 – 45 m/phút, độ rộng con lăn từ 400 – 1200 mm. Hệ khung sử dụng thép mạ kẽm hoặc nhôm định hình, con lăn bằng inox, nhựa PA hoặc PU phủ cao su tùy theo ngành hàng.
Thiết bị điều khiển trung tâm PLC – HMI
PLC Siemens S7-1200/1500 hoặc Allen-Bradley CompactLogix kết hợp màn hình HMI cảm ứng giúp lập trình và giám sát quá trình vận hành. Hệ điều khiển tích hợp cảm biến nhận diện kiện hàng, đo chiều cao, trọng lượng và tốc độ di chuyển.
Cảm biến và thiết bị phân luồng hàng
Hệ thống phân luồng hàng sử dụng diverter, pusher, turntable hoặc cross-belt để tự động chuyển hướng kiện hàng theo khu vực lưu trữ hoặc xuất hàng tương ứng. Hệ thống có thể xử lý hơn 3000 kiện/giờ trong môi trường công nghiệp.
Tủ điện điều khiển và mạng truyền thông công nghiệp
Sử dụng kết nối Ethernet/IP hoặc Profinet để truyền tín hiệu giữa các tủ điều khiển và thiết bị hiện trường. Các tủ được thiết kế IP55–IP65, tích hợp UPS dự phòng và thiết bị chống sét lan truyền.
Phần mềm quản lý và kết nối WMS
Cho phép kiểm soát tuyến vận chuyển, vị trí kiện hàng theo thời gian thực, lập trình kịch bản xử lý lỗi, đồng bộ dữ liệu với hệ thống ERP và hỗ trợ báo cáo trực tuyến.
2.2 Nguyên lý vận hành của kho tự động băng tải
Hệ thống kho tự động băng tải hoạt động theo nguyên lý tuần tự, nhưng có thể tùy chỉnh theo luồng hàng thực tế. Khi sản phẩm được đặt lên băng tải con lăn, cảm biến sẽ nhận diện kích thước, mã kiện hàng và gửi tín hiệu về PLC.
PLC xử lý dữ liệu, điều khiển phân luồng hàng đến đúng điểm đích thông qua diverter hoặc turntable. Các kiện hàng có thể được phân loại theo đơn hàng, khu vực xuất hàng, trạng thái lưu kho hoặc loại sản phẩm.
Trong quá trình vận chuyển, tốc độ từng đoạn băng tải con lăn có thể được điều chỉnh độc lập, đảm bảo tránh tắc nghẽn hoặc va chạm. Hệ thống kết nối WMS theo dõi toàn bộ hành trình hàng hóa, hỗ trợ truy vết theo SKU hoặc pallet ID.
Nếu có sự cố như kiện hàng lệch hướng, thiếu mã vạch, hệ thống sẽ tự động dừng tại điểm kiểm tra, gửi cảnh báo qua HMI hoặc phần mềm quản lý trung tâm để nhân viên can thiệp.
3.1 Thông số kỹ thuật điển hình
| Hạng mục kỹ thuật | Giá trị tham khảo |
| Chiều rộng băng tải | 400 – 1200 mm (phổ biến: 600/800 mm) |
| Tốc độ vận chuyển | 15 – 45 m/phút, tùy thuộc vào loại băng tải con lăn |
| Trọng tải kiện hàng | Tối đa 1000 kg/pallet |
| Khoảng cách giữa các con lăn | 50 – 100 mm |
| Vật liệu con lăn | Thép mạ, inox 304, nhôm, hoặc nhựa PA/PU |
| Loại truyền động | Motor liền trục, đai truyền động hoặc xích |
| Cảm biến | Photoelectric, laser, load cell, đo chiều cao – khối lượng |
| Hệ thống điều khiển chính | Điều khiển PLC Siemens S7-1200/1500 hoặc Rockwell |
| Giao diện vận hành | HMI 7″ – 15″, đa ngôn ngữ, hiển thị cảnh báo lỗi |
| Khả năng tích hợp | OPC UA, Modbus TCP, MQTT – phục vụ kết nối WMS |
| Mức bảo vệ thiết bị điện | IP55 – IP65, tùy khu vực sử dụng |
3.2 Tiêu chuẩn kỹ thuật và an toàn quốc tế
Hệ thống kho tự động băng tải cần tuân thủ các tiêu chuẩn toàn cầu nhằm đảm bảo độ an toàn, độ tin cậy và khả năng vận hành liên tục trong môi trường công nghiệp:
- ISO 12100 – Nguyên lý thiết kế an toàn cho hệ thống cơ khí
- EN 619 – Yêu cầu an toàn cho băng tải con lăn
- IEC 61131-3 – Ngôn ngữ lập trình chuẩn cho điều khiển PLC
- UL 508A / CE – An toàn hệ thống điện tủ điều khiển công nghiệp
- EN 415-2 – Hệ thống xử lý và phân luồng hàng tự động
- ISO/IEC 27001 – Bảo mật thông tin trong hệ thống kết nối WMS
Tất cả các thiết bị do ETEK cung cấp đều đã được kiểm định tiêu chuẩn châu Âu hoặc Bắc Mỹ, phù hợp yêu cầu của các dự án trong nước và quốc tế.
3.3 Các thương hiệu cung cấp thiết bị băng tải theo phân khúc
Phân khúc cao cấp – Interroll (Thụy Sĩ)
Model: Modular Conveyor Platform (MCP), Interroll DC Platform
Ưu điểm: Động cơ 24V, tiết kiệm năng lượng, phân luồng hàng thông minh, tích hợp cảm biến logic, tốc độ lên tới 1.5 m/s.
Phân khúc trung cấp – Itoh Denki (Nhật Bản)
Model: PM500XE, HB510
Đặc điểm: Con lăn truyền động độc lập, thích hợp cho kho tự động băng tải vừa và nhỏ, hỗ trợ điều khiển phân vùng bằng PLC.
Phân khúc phổ thông – Intralox (Mỹ)
Model: Activated Roller Belt (ARB), modular belts
Ứng dụng: Hệ thống băng tải con lăn phân loại hàng hóa theo chiều, tích hợp tốt với hệ thống đóng gói và phân loại.
4.1 Lợi ích về hiệu quả và vận hành
Tăng năng suất luân chuyển kho lên 50%
Nhờ vận hành liên tục, tốc độ cao, kho tự động băng tải giúp tăng đáng kể năng suất xử lý hàng ngày, đặc biệt trong các nhà máy có khối lượng xuất – nhập lớn.
Giảm chi phí nhân công 40 – 60%
Hệ thống thay thế hoàn toàn các công việc thủ công như kéo đẩy, nâng chuyển, giảm thiểu rủi ro tai nạn và tăng độ chính xác thao tác.
Giảm thời gian lưu hàng trong kho
Thông qua cơ chế phân luồng hàng hiệu quả, các kiện được đưa về đúng khu vực lưu trữ hoặc xuất hàng, hạn chế tình trạng ùn tắc, chồng chéo lô hàng.
Nâng cao độ chính xác và truy xuất hàng hóa
Tích hợp cảm biến và kết nối WMS giúp quản lý mã vạch, theo dõi vị trí từng kiện hàng theo thời gian thực, hạn chế thất lạc và sai lệch dữ liệu.
Tiết kiệm năng lượng và tối ưu bảo trì
Hệ thống băng tải con lăn hiện đại sử dụng motor tiết kiệm điện, hoạt động theo vùng tải, giảm hao mòn và chi phí bảo trì nhờ cảnh báo từ xa qua HMI.
4.2 Ứng dụng trong các ngành công nghiệp
Ngành thực phẩm – đồ uống
Kho tự động băng tải hỗ trợ vận chuyển thùng, két, khay hàng trong dây chuyền sản xuất liên tục, chống rung và chống nhiễm khuẩn khi cần.
Ngành điện tử – lắp ráp linh kiện
Các sản phẩm nhẹ, nhỏ được phân loại qua hệ thống phân luồng hàng, đưa đến khu vực đóng gói, test hoặc đóng kiện theo tiêu chuẩn chất lượng nghiêm ngặt.
Ngành dược phẩm – hóa mỹ phẩm
Hệ thống đạt tiêu chuẩn phòng sạch, kiểm soát chặt chẽ lô – date hàng, đồng bộ với kết nối WMS để phục vụ truy vết và điều phối vận chuyển.
Ngành logistics – kho trung chuyển
Tốc độ xử lý hàng hóa lên tới 3000 đơn/giờ giúp kho tự động băng tải trở thành lựa chọn lý tưởng cho trung tâm phân phối khu vực.
Với hơn 20 năm kinh nghiệm trong ngành tự động hóa công nghiệp và logistics, ETEK là đơn vị tiên phong cung cấp giải pháp tổng thể cho kho tự động băng tải, từ khảo sát, thiết kế, tích hợp hệ thống đến vận hành và bảo trì.
5.1 Tích hợp đồng bộ – giảm chi phí đầu tư, tối ưu hiệu quả
ETEK cung cấp giải pháp trọn gói EPC cho hệ thống kho tự động băng tải, bao gồm:
Khảo sát hiện trạng và mô phỏng luồng vận chuyển
Thiết kế layout băng tải con lăn, chọn thiết bị phù hợp tải trọng và tính chất hàng hóa
Lập trình hệ thống điều khiển PLC, điều phối luồng tự động
Tích hợp phần mềm giám sát và kết nối WMS theo thời gian thực
Nhờ năng lực triển khai nội bộ toàn diện, ETEK giúp khách hàng tiết kiệm từ 15 – 20% chi phí so với việc sử dụng nhiều nhà thầu riêng lẻ.
5.2 Hệ thống ổn định – hiệu suất cao, dễ mở rộng
Các thiết bị băng tải con lăn do ETEK cung cấp có độ bền cao, chịu lực tốt, tốc độ ổn định ngay cả trong môi trường khắc nghiệt như kho lạnh, khu vực bụi cao hoặc nhà máy hóa chất.
Hệ thống điều khiển PLC sử dụng phần cứng Siemens hoặc Allen-Bradley, có khả năng mở rộng đến hàng trăm mô-đun IO, phù hợp với nhà máy mở rộng quy mô từng giai đoạn.
Tỷ lệ lỗi hệ thống dưới 0.5% sau 12 tháng vận hành, thời gian dừng máy dưới 8 giờ/năm nhờ tính năng chẩn đoán từ xa qua HMI.
5.3 Triển khai quốc tế – đội ngũ đa ngôn ngữ, tiêu chuẩn toàn cầu
ETEK đã triển khai thành công hệ thống kho tự động băng tải tại nhiều khu vực như Đông Nam Á, Trung Đông và châu Phi.
Đội ngũ kỹ sư của ETEK có chứng chỉ quốc tế như PMP, Siemens Certified Engineer, có thể làm việc bằng tiếng Anh, Pháp, Nhật.
ETEK cung cấp tài liệu kỹ thuật song ngữ, đào tạo tại chỗ và từ xa, đảm bảo quá trình triển khai nhanh chóng và phù hợp với tiêu chuẩn quốc tế.
5.4 Bảo trì – hỗ trợ 24/7, kiểm soát vận hành từ xa
ETEK sử dụng phần mềm giám sát trung tâm để theo dõi tình trạng hệ thống băng tải con lăn, trạng thái phân luồng hàng, mức độ lỗi sensor và hoạt động của từng mô-đun điều khiển PLC.
Hệ thống tự động gửi cảnh báo qua email/SMS khi có sự cố. Kỹ thuật viên ETEK có thể truy cập từ xa qua VPN bảo mật để khắc phục lỗi phần mềm hoặc tư vấn xử lý sự cố tại hiện trường.
Cam kết hỗ trợ trong vòng 4–12 giờ tùy mức độ SLA, thay thế thiết bị trong 24–72 giờ nếu lỗi phần cứng.
5.5 Dự phòng linh kiện – thay thế nhanh, vận hành liên tục
ETEK luôn dự trữ các linh kiện tiêu chuẩn như:
Motor truyền động Interroll, Itoh Denki, SEW
Cảm biến quang Omron, Sick, Keyence
Biến tần, relay, HMI, CPU PLC Siemens hoặc Rockwell
Thiết bị phân luồng hàng như diverter, pusher, băng tải xoay
Nhờ hệ thống kho dự phòng tại 3 khu vực, thời gian thay thế trung bình chỉ từ 1–3 ngày, đảm bảo kho tự động băng tải luôn hoạt động ổn định và không bị gián đoạn.
