KHO LINH KIỆN ĐIỆN TỬ TỰ ĐỘNG
Kho linh kiện điện tử tự động là nền tảng thiết yếu trong hệ thống logistics sản xuất SMT – PCB hiện đại, với khả năng ESD-safe, kiểm soát nhiệt – ẩm chặt chẽ, truy xuất chính xác đến từng cuộn linh kiện SMD, đáp ứng yêu cầu sản xuất tốc độ cao.
Kho linh kiện điện tử tự động là hệ thống kho chuyên biệt phục vụ cho các nhà máy sản xuất điện tử, đặc biệt là lĩnh vực SMT (Surface Mount Technology), PCB (Printed Circuit Board), EMS (Electronics Manufacturing Services).
Khác với các kho thông thường, mô hình này yêu cầu điều kiện lưu trữ nghiêm ngặt: chống tĩnh điện (ESD-safe), lưu trữ chống ẩm, kiểm soát nhiệt độ, truy xuất đầy đủ theo mã cuộn, batch, ngày mở cuộn, hạn sử dụng và vị trí lưu.
Toàn bộ vận hành được tự động hóa thông qua robot lấy hàng, hệ thống truy xuất và phần mềm WMS chuyên dụng. Điều này giúp doanh nghiệp tối ưu tồn kho, rút ngắn thời gian cấp phát và ngăn ngừa lỗi thiếu hàng trên line.
2.1 Cấu trúc hệ thống kho linh kiện điện tử tự động
Một kho linh kiện điện tử tự động được thiết kế với các thành phần chính như sau:
Hệ thống tủ hoặc tháp lưu trữ thông minh (SMD Tower/ Dry Cabinet)
Sử dụng cơ cấu nâng trục đứng hoặc thang xoay để chứa hàng ngàn cuộn linh kiện SMD trong môi trường lưu trữ chống ẩm <5% RH và nhiệt độ 20–25°C.
Thiết bị cấp phát – nhập kho tự động
Hệ thống cửa giao nhận với quét mã vạch/2D, cảm biến chống ESD và găng tay tĩnh điện. Thời gian truy xuất <10 giây/cuộn.

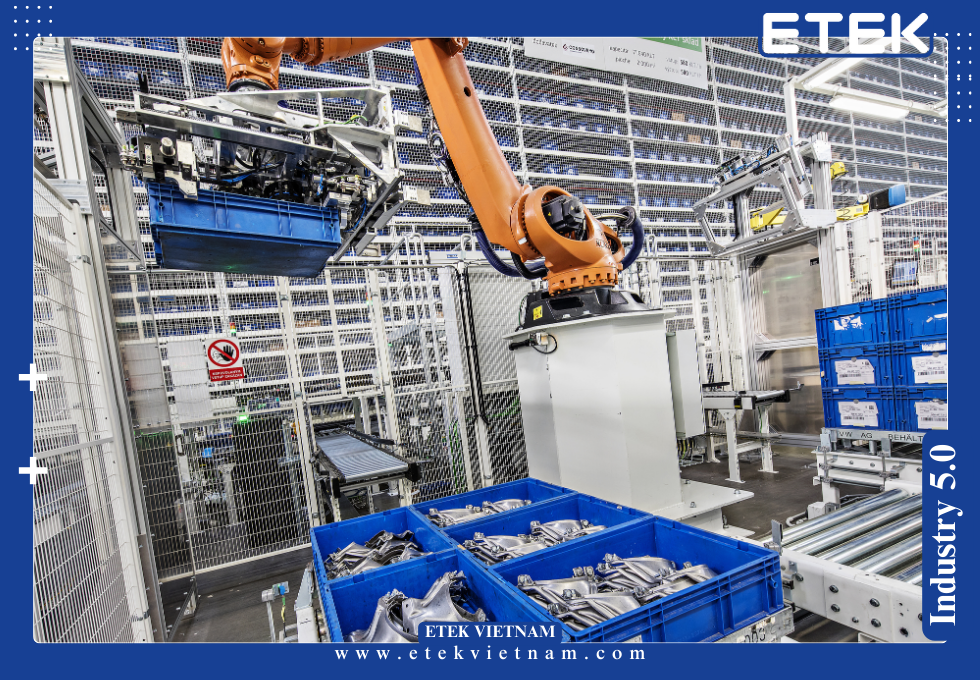

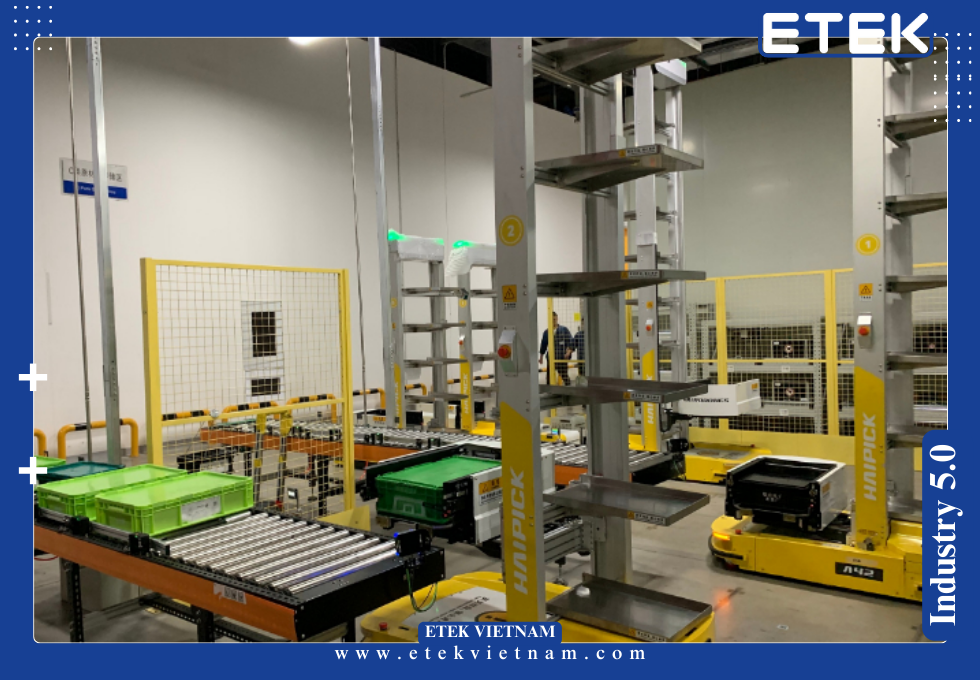

Robot nội bộ hoặc băng tải cấp hàng
Vận chuyển linh kiện SMD đến từng line sản xuất theo lệnh cấp phát từ MES/ERP, có thể tích hợp xe AMR nếu khoảng cách xa.
Phần mềm WMS chuyên dụng cho điện tử
Cho phép quản lý theo serial, batch, số lần mở cuộn, thời gian tồn kho, vị trí, liên kết hệ thống truy xuất và cảnh báo hết hạn.
Tầng kiểm tra – đóng gói – buffer
Tích hợp cân kiểm tra trọng lượng, đèn UV soi lỗi bao bì, thiết bị đóng gói lại cuộn sau khi sử dụng để bảo quản tiếp.
2.2 Nguyên lý hoạt động của kho linh kiện điện tử tự động
Khi có lệnh cấp phát từ MES/ERP, hệ thống truy xuất trong kho linh kiện điện tử tự động sẽ xác định vị trí cuộn cần lấy dựa trên các tiêu chí: số part, batch, thời gian mở cuộn, thời gian nghỉ tạm.
Thiết bị lấy cuộn sẽ tự động di chuyển đến vị trí, đưa cuộn ra cửa nhận. Nhân viên xác nhận mã vạch, cân đối số lượng, đóng gói theo đơn vị cấp phát.
Trong trường hợp nhiều line yêu cầu cùng lúc, hệ thống sẽ ưu tiên theo FIFO hoặc theo độ khẩn cấp của đơn hàng.
Sau khi cấp phát, trạng thái từng cuộn được cập nhật thời gian thực vào hệ thống truy xuất, kết nối WMS và phản hồi về MES.
Nguyên lý hoạt động đảm bảo không cấp nhầm mã, không để linh kiện quá hạn hoặc chưa đạt điều kiện ESD/độ ẩm.
3.1 Thông số kỹ thuật tiêu biểu
Hệ thống kho linh kiện điện tử tự động cần đảm bảo các thông số kỹ thuật chuyên biệt để bảo vệ linh kiện SMD khỏi hư hỏng do tĩnh điện, độ ẩm và nhiệt độ:
| Hạng mục kỹ thuật | Giá trị tham chiếu |
| Độ ẩm lưu trữ | <5% RH (với tủ khô cấp độ 3) |
| Nhiệt độ lưu trữ ổn định | 20 – 24°C (±2°C), kiểm soát tự động |
| Thời gian truy xuất | <10 giây/cuộn (tháp/robot) |
| Tải trọng mỗi khay | 10 – 25 kg (cuộn, hộp) |
| Dung lượng lưu trữ | 3.000 – 20.000 cuộn linh kiện SMD |
| Kết nối hệ thống | REST API, SQL, MQTT – tích hợp hệ thống truy xuất |
| Tương thích linh kiện | Cuộn tape 7″/13″, tray IC, hộp nhựa ESD |
| Tỉ lệ sai lệch dữ liệu | <0.1% khi đồng bộ ERP/MES – WMS |
| Số lượng line có thể phục vụ | 5 – 40 line SMT đồng thời |
3.2 Tiêu chuẩn quốc tế trong thiết kế và vận hành
Kho linh kiện điện tử tự động cần tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế trong thiết kế, an toàn ESD và truy xuất linh kiện:
IEC 61340-5-1 – Kiểm soát ESD trong môi trường công nghiệp điện tử
IPC/JEDEC J-STD-033C – Yêu cầu về lưu trữ chống ẩm đối với MSD (Moisture Sensitive Devices)
ISO/IEC 27001 – Bảo mật dữ liệu khi tích hợp hệ thống truy xuất với ERP/WMS
ISO 14644-1 – Kiểm soát hạt bụi trong môi trường lưu trữ sạch
UL 94 V-0 – Tiêu chuẩn vật liệu không cháy đối với khay, tủ, vách ngăn ESD
IEC 60204-1 – An toàn điện trong hệ thống điều khiển tự động hóa
3.3 Thương hiệu tiêu biểu theo phân khúc
Phân khúc cao cấp – Totech Super Dry (Nhật – Đức)
Chuyên cung cấp SMD Tower, tủ ESD-safe chống ẩm <1% RH, lưu trữ lên đến 80.000 cuộn, tích hợp phần mềm truy xuất nâng cao.
Phân khúc trung cấp – Hanel Lean-Lift (Đức)
Giải pháp thang nâng đứng lưu trữ linh kiện SMD, kiểm soát nhiệt – ẩm, giao diện mở tích hợp WMS/MES dễ dàng.
Phân khúc phổ thông – Dryzone (Trung Quốc)
Cung cấp tủ khô đa ngăn, hệ thống quản lý cơ bản, chi phí thấp, phù hợp với nhà máy SMT vừa và nhỏ cần lưu trữ chống ẩm đơn giản.
4.1 Lợi ích vận hành, chất lượng và tài chính
Kho linh kiện điện tử tự động mang lại hàng loạt lợi ích cụ thể cho nhà máy sản xuất điện tử:
Bảo vệ tuyệt đối linh kiện khỏi ESD và ẩm mốc
Toàn bộ hệ thống ESD-safe, chống ẩm <5% RH, giảm thiểu hư hỏng do ẩm/oxy hóa, đặc biệt với BGA, QFN, IC, tụ điện.
Tăng tốc cấp phát – rút ngắn thời gian chờ line
Thời gian truy xuất <10 giây/cuộn giúp giảm thiểu thời gian chuyển giao, tăng hiệu suất hoạt động dây chuyền SMT >15%.
Giảm tồn kho chết – quản lý theo thời gian sử dụng
Hệ thống truy xuất giúp cảnh báo tồn kho quá hạn, quản lý số lần mở cuộn và điều kiện bảo quản còn hiệu lực.
Tối ưu hóa không gian lưu trữ – giảm chi phí diện tích
Kho dạng tháp đứng hoặc tủ ngăn sâu giúp tiết kiệm đến 60% diện tích sàn so với kho truyền thống.
Đồng bộ dữ liệu – hỗ trợ traceability toàn diện
Kết nối WMS – MES – ERP giúp ghi nhận thời gian cấp phát, người thao tác, mã batch, mã vị trí lưu cho từng linh kiện SMD.
4.2 Ứng dụng trong sản xuất điện tử hiện đại
Nhà máy SMT, PCB, EMS
Cấp phát linh kiện đến từng line theo lệnh sản xuất, giảm lỗi thiếu/nhầm mã linh kiện, tăng OEE toàn dây chuyền.
Nhà máy thiết bị IoT, smart home
Quản lý hàng nghìn SKU nhỏ, đa dạng, yêu cầu truy xuất chính xác, theo dõi vòng đời từng batch linh kiện.
Trung tâm phân phối linh kiện điện tử
Tối ưu luân chuyển hàng giữa các vùng sản xuất, rút ngắn thời gian xuất – nhập, kiểm kê và đóng gói theo lô.
Doanh nghiệp ODM/OEM thiết bị viễn thông, công nghiệp
Cấp phát nguyên liệu theo BOM, lưu trữ chống ẩm, phân tách linh kiện dễ lỗi với quy trình kiểm soát đặc thù.
Là đơn vị có hơn 20 năm kinh nghiệm trong lĩnh vực tự động hóa sản xuất và logistics nội bộ, ETEK là đối tác chiến lược đáng tin cậy trong việc triển khai kho linh kiện điện tử tự động cho các nhà máy SMT – EMS quy mô từ vừa đến lớn.
5.1 Năng lực thiết kế tích hợp – phù hợp chuẩn ngành điện tử
ETEK cung cấp giải pháp trọn gói (EPC): khảo sát layout kho, tính toán điều kiện ESD-safe, thiết kế hệ thống lưu trữ chống ẩm, tích hợp truy xuất thông tin theo từng batch và liên kết với WMS – MES – ERP.
Mọi dự án được thiết kế riêng theo loại linh kiện SMD, công suất cấp phát, mức độ tự động hóa và yêu cầu traceability từng nhà máy.
5.2 Hệ thống vận hành ổn định – hiệu suất cao, sai số cực thấp
ETEK sử dụng thiết bị từ các thương hiệu uy tín quốc tế, đảm bảo độ tin cậy tuyệt đối khi vận hành. Hệ thống truy xuất đồng bộ WMS/MES cho phép cập nhật dữ liệu thời gian thực với độ chính xác gần như tuyệt đối (<0.1%).
Tỷ lệ mất ESD, ẩm mốc hoặc cấp nhầm linh kiện sau 1 năm hoạt động duy trì ở mức dưới 0.05%, giúp giảm thiểu lỗi hàn, lỗi phân loại hoặc khiếu nại khách hàng.
5.3 Sẵn sàng triển khai tại thị trường quốc tế
ETEK đã triển khai thành công nhiều dự án kho linh kiện điện tử tự động tại các khu vực như Đông Nam Á, Trung Đông và châu Phi. Đội ngũ kỹ sư của ETEK có kinh nghiệm triển khai theo tiêu chuẩn IPC, ISO, CE, và có thể đào tạo, hướng dẫn vận hành bằng tiếng Anh, tiếng Nhật, tiếng Trung.
ETEK hỗ trợ khảo sát từ xa, mô phỏng 3D layout kho và tổ chức FAT – SAT – UAT với khách hàng quốc tế thông qua nền tảng số.
5.4 Dịch vụ hậu mãi 24/7 – vận hành không gián đoạn
ETEK cung cấp 3 lớp dịch vụ: đội bảo trì tại chỗ, trung tâm hỗ trợ kỹ thuật từ xa và hệ thống giám sát WMS/SCADA tích hợp.
Các sự cố về phần mềm – truy xuất – thiết bị đều được phản hồi trong vòng 2–6 giờ làm việc. Dự phòng linh kiện thay thế (sensor ESD, bộ sấy tủ khô, motor nâng…) được lưu trữ sẵn, đảm bảo thay thế trong 48 giờ.
5.5 Hệ sinh thái phần mềm – tối ưu hiệu suất toàn chuỗi
ETEK không chỉ triển khai phần cứng, mà còn cung cấp WMS chuyên dụng cho SMT với các module:
- Quản lý ESD & điều kiện lưu trữ
- Định tuyến linh kiện đến line sản xuất
- Đồng bộ batch – BOM – thời gian sử dụng
- Cảnh báo lỗi về nhiệt, ẩm, trạng thái mở cuộn
- Tích hợp MES/ERP qua API mở
Nhờ đó, doanh nghiệp có thể kiểm soát toàn bộ luồng linh kiện SMD, từ đầu vào đến khi hàn xong PCB – tạo nền tảng cho sản xuất thông minh
