KHO KỆ DI ĐỘNG

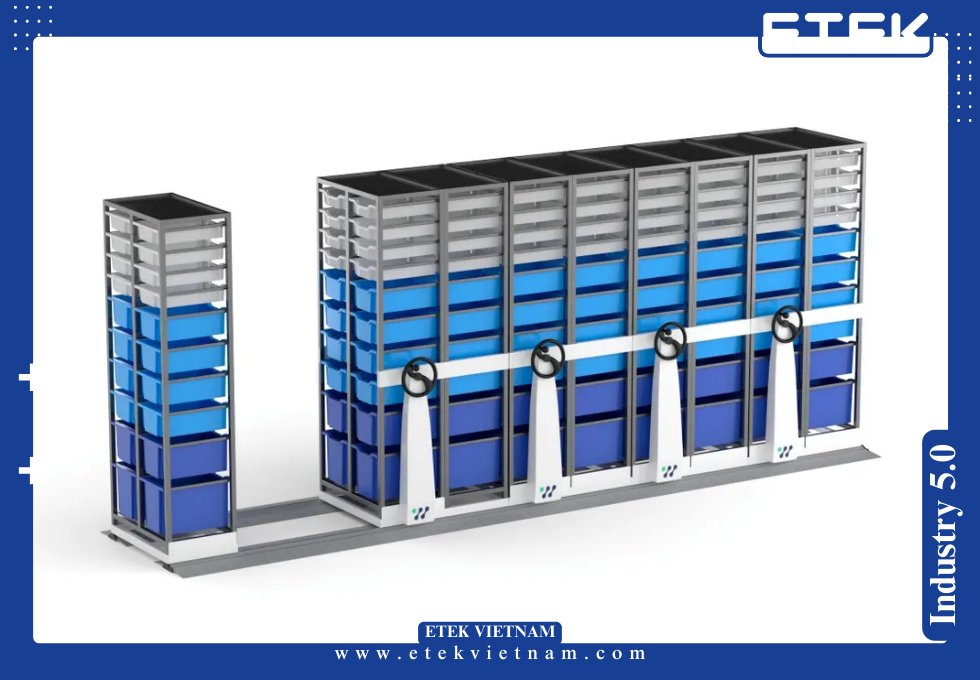

2.1 Cấu trúc tổng thể của kho kệ di động

Một hệ thống kho kệ di động hoàn chỉnh gồm ba phần chính: khung kệ chịu tải, cụm kệ trượt ray và hệ thống motor dẫn động.
Khung kệ được chế tạo từ thép cán nguội tiêu chuẩn SS400 hoặc Q235B, sơn tĩnh điện 80 µm, có độ bền kéo ≥ 450 MPa. Các thanh giằng ngang và giằng chéo chịu lực nén tới 3.000 kg/pallet.

Phần bệ chuyển động của kệ trượt ray được đặt trên đường ray mạ kẽm nhúng nóng, chịu tải trọng động 10 tấn/m, sai số đồng trục ≤ 0,2 mm. Mỗi cụm ray được lắp con lăn bi thép carbon có vòng đệm cao su giảm chấn, giúp vận hành êm, không rung lắc ngay cả khi di chuyển toàn tải.

2.2 Cơ cấu truyền động và hệ thống motor

Hệ thống motor là trung tâm vận hành của kho kệ di động. Mỗi dãy kệ được trang bị 2–4 động cơ giảm tốc loại cyclo-drive hoặc worm-gear, công suất 0,75–2,2 kW tùy chiều dài kệ.

Motor tích hợp biến tần VFD (Variable Frequency Drive) cho phép điều chỉnh tốc độ 0–12 m/phút, đảm bảo khởi động mềm và dừng chính xác ở vị trí mong muốn. Tỉ số truyền bánh răng 1:25, mô-men xoắn đầu ra đạt 300–500 Nm, đủ kéo cụm kệ dài 40 m với tải trọng 80 tấn.

Tất cả motor đều đạt chuẩn IP55, cấp cách điện F, có cảm biến nhiệt bảo vệ quá tải và dừng khẩn cấp tự động khi phát hiện lỗi vận hành.

2.3 Hệ thống điều khiển từ xa và tự động hóa

Điểm khác biệt của kho kệ di động hiện đại nằm ở điều khiển từ xa và khả năng kết nối tự động hóa.
Bảng điều khiển trung tâm PLC Siemens S7-1200 hoặc Omron NX-Series được lập trình theo logic bảo vệ đa tầng. Người vận hành có thể điều khiển từng dãy kệ, mở lối đi hoặc di chuyển toàn hệ thống qua remote RF hoặc màn hình HMI cảm ứng 7 inch.

Tích hợp giao thức truyền thông Modbus TCP/IP, hệ thống có thể kết nối với WMS hoặc SCADA để giám sát vị trí kệ, trạng thái motor, cảnh báo lỗi và thống kê thời gian vận hành theo thời gian thực. Dữ liệu lưu trữ trong 12 tháng, truy xuất khi cần bảo trì định kỳ.

2.4 Hệ thống ray dẫn hướng và bánh xe chuyển động

Phần nền của kệ trượt ray đóng vai trò quyết định đến độ bền và độ ổn định của kho kệ di động.
Ray dẫn hướng làm từ thép U150 hoặc H120, mạ kẽm nóng dày 85 µm, khả năng chịu uốn tới 250 N/mm². Đường ray được cố định bằng bulong nở M12, cân bằng bằng máy laser, sai số cao độ ≤ ±1 mm trên chiều dài 10 m.

Bánh xe chuyển động bằng thép carbon 45#, đường kính 200 mm, vòng bi SKF 6305, bôi trơn bằng mỡ EP2 chịu nhiệt 120°C. Khi vận hành toàn tải, độ ồn đo tại khoảng cách 1 m không vượt quá 65 dB, đảm bảo môi trường làm việc an toàn và yên tĩnh.

2.5 Cảm biến an toàn và hệ thống kiểm soát va chạm

Để đảm bảo an toàn tuyệt đối, kho kệ di động được tích hợp hệ thống cảm biến quang học và cảm biến lực.
Cảm biến hồng ngoại Omron E3FA-DN11 phát hiện vật cản trong phạm vi 5 m, độ trễ tín hiệu < 50 ms. Khi phát hiện người hoặc xe nâng trong lối đi, tín hiệu được truyền đến hệ thống motor và PLC, dừng hoạt động ngay lập tức.

Ngoài ra, mỗi cụm kệ trượt ray có dải cảm biến lực dọc theo khung đáy, độ nhạy 2 N/cm², ngắt dòng điện khẩn cấp khi có vật cản cơ học. Toàn hệ thống đạt chứng nhận an toàn CE – Machinery Directive 2006/42/EC, đáp ứng tiêu chuẩn EN 61496-1.

2.6 Cơ chế chống lật và cân bằng tải trọng

Khi di chuyển tải lớn, kệ trượt ray chịu mô-men xoắn rất cao. Do đó, kho kệ di động được thiết kế với bộ chống lật hai chiều và thanh cân bằng torsion bar.
Thanh chống lật được chế tạo bằng thép hợp kim Cr-Mo, giới hạn chảy ≥ 800 MPa, có khả năng chịu nghiêng ≤ 1°. Hệ thống con lăn phụ được bố trí hai bên khung giúp duy trì trục chuyển động ổn định.

Tải trọng thiết kế tối đa đạt 15 tấn/dãy kệ, sai lệch cân bằng tải ≤ 2%. Khi hoạt động dưới tải 80%, độ võng ngang của dầm chính không vượt quá L/200, đáp ứng tiêu chuẩn FEM 10.2.02.

2.7 Hệ thống dẫn điện và bảo vệ motor

Toàn bộ hệ thống motor trong kho kệ di động sử dụng cáp mềm bọc chống cháy LS-FR hoặc Igus CF30. Dây dẫn được đặt trong máng xích cáp di động (energy chain) chịu uốn 1 triệu chu kỳ.
Nguồn cấp điện 3 pha 380V ±10%, tần số 50 Hz. Bộ khởi động mềm kết hợp aptomat bảo vệ dòng rò ≤ 30 mA, chống quá tải và ngắn mạch.

Ngoài ra, hệ thống có bộ lọc nhiễu EMI để giảm nhiễu sóng cao tần, đảm bảo tín hiệu điều khiển từ xa ổn định, không bị gián đoạn khi có nhiều thiết bị RF hoạt động trong khu vực kho.

2.8 Cấu trúc tầng kệ và hệ khung tải trọng

Khung của kho kệ di động được chia thành nhiều tầng, tùy theo loại hàng lưu trữ: pallet, thùng carton hay hồ sơ.
Mỗi tầng có thanh beam ngang hình hộp chữ C kích thước 80×50 mm, độ dày 2,5–3,0 mm, kết nối bằng chốt khóa cơ khí có khả năng chịu kéo ≥ 2.500 kg.

Mặt kệ có thể dùng sàn tôn dập sóng, ván MDF chịu lực hoặc tấm lưới thép mạ kẽm, độ võng tối đa ≤ 5 mm tại tải trọng 1.000 kg. Tất cả cấu kiện được thiết kế theo tiêu chuẩn EN 15512:2020 và TCVN 7761-2:2007, bảo đảm độ bền, độ ổn định và khả năng tháo lắp linh hoạt.

2.9 Nguyên lý hoạt động của kho kệ di động

Khi nhận lệnh điều khiển từ xa, tín hiệu truyền đến PLC điều phối chuyển động của từng hệ thống motor qua biến tần. Motor kích hoạt bánh xe chạy trên kệ trượt ray, di chuyển dãy kệ tới vị trí mong muốn.

Hệ thống cảm biến xác nhận vị trí và dừng khi đạt giới hạn hành trình. Lối đi cần truy cập được mở ra với độ chính xác ±5 mm. Sau khi hoàn tất thao tác lấy hàng, người vận hành có thể đóng lối đi, các dãy kệ sẽ tự động ép sát nhau trở lại.

Toàn bộ quá trình vận hành diễn ra mượt mà, an toàn, thời gian di chuyển một dãy kệ dài 30 m chỉ mất 25–30 giây, phù hợp với chu kỳ thao tác kho công nghiệp cường độ cao.

2.10 Bảo trì và tuổi thọ vận hành

Kho kệ di động được thiết kế cho chu kỳ vận hành > 50.000 lần di chuyển/năm.
Các bộ phận truyền động được bôi trơn định kỳ 6 tháng/lần bằng mỡ lithium EP2. Hệ thống motor có cảm biến nhiệt tự bảo vệ, tuổi thọ bạc đạn đạt 20.000 giờ hoạt động liên tục.

Kệ trượt ray có cơ chế tự căn chỉnh khi giãn nở nhiệt, giảm mài mòn. Với tải trọng thực tế 70–80% công suất, tuổi thọ toàn hệ thống đạt 15–20 năm mà không cần thay thế kết cấu chính.

Ngoài ra, phần mềm giám sát vận hành có thể cảnh báo sớm khi phát hiện rung động bất thường, nhiệt độ cao hoặc thời gian bảo trì đến hạn, giúp giảm 40% nguy cơ hỏng hóc đột xuất.

3.1 Thông số kỹ thuật điển hình của kho kệ di động

Để đảm bảo hiệu quả và độ bền, kho kệ di động được thiết kế theo các thông số kỹ thuật cụ thể, phù hợp từng quy mô kho:

Những thông số trên được kiểm định tại điều kiện tải toàn phần, tuân thủ tiêu chuẩn EN 15512:2020 (Châu Âu) và TCVN 7761-2:2007 (Việt Nam). Hệ thống được hiệu chuẩn định kỳ 12 tháng/lần để duy trì độ chính xác vận hành.

3.2 Hiệu suất vận hành của kho kệ di động

Hiệu suất hoạt động của kho kệ di động được đo theo chỉ số OEE (Overall Equipment Effectiveness), gồm ba thành phần: Availability, Performance, và Quality.
Availability (Khả dụng): đạt ≥ 95%, nhờ hệ thống motor có cảm biến dự báo hỏng hóc (Predictive Maintenance) và thiết kế module thay thế nhanh.

Performance (Hiệu suất): ≥ 93%, nhờ cơ chế kệ trượt ray vận hành đồng bộ, giảm ma sát, thời gian mở lối đi trung bình 30 giây/dãy.

Quality (Chất lượng): ≥ 99%, nhờ kiểm soát chính xác vị trí kệ, tránh va chạm và sai lệch hàng hóa.

Với nhà kho chứa 5.000 pallet, năng lực xử lý trung bình đạt 400 pallet/giờ, tăng 40% so với kệ tĩnh, trong khi tiêu thụ điện chỉ 0,5–0,8 kWh/tấn hàng.

3.3 Tiêu chuẩn thiết kế và an toàn cơ khí

Tất cả kho kệ di động đều được thiết kế tuân thủ tiêu chuẩn cơ khí quốc tế và quốc gia:

• EN 15512:2020 / FEM 10.2.02 – Thiết kế kết cấu giá đỡ pallet.
• EN 15620:2008 – Độ phẳng sàn và dung sai lắp đặt.
• EN 15629:2009 – Quy định thuật ngữ và ký hiệu.
• TCVN 7761-2:2007 – Hệ thống lưu trữ cơ khí – an toàn sử dụng.
• ISO 12100:2010 – Yêu cầu an toàn trong thiết kế máy.
• CE Machinery Directive 2006/42/EC – Chứng nhận thiết bị cơ khí châu Âu.

Khung kệ trượt ray và hệ thống motor được thử tải động ở 125% tải danh định trong 24 giờ liên tục. Kết quả kiểm định cho thấy độ lệch trục < 0,3 mm, nhiệt độ motor tăng không quá 35°C so với môi trường, đảm bảo ổn định trong chu kỳ vận hành công nghiệp.

3.4 Tiêu chuẩn điện – điều khiển – an toàn vận hành

Kho kệ di động ứng dụng điều khiển từ xa và motor điện 3 pha, vì vậy hệ thống điện tuân thủ nghiêm ngặt tiêu chuẩn:

• IEC 60204-1:2016 – An toàn điện cho máy công nghiệp.
• IEC 61439-2:2020 – Tủ điện hạ áp.
• ISO 13849-1:2015 – Cấp độ an toàn điều khiển (PL-d hoặc PL-e).
• EN 62061:2021 – Chức năng dừng khẩn cấp – Safety Integrity Level (SIL2).

Các hệ thống motor có bộ giới hạn dòng khởi động, rơ-le bảo vệ nhiệt, aptomat chống dòng rò, kết hợp công tắc hành trình giới hạn cơ khí ở hai đầu ray. Tất cả dây dẫn tuân thủ chuẩn IEC 60332-3 chống cháy lan, vỏ cáp PVC không halogen.

3.5 Tiêu chuẩn chống cháy và vận hành trong kho lạnh

Trong kho có yêu cầu đặc biệt như kho hóa chất hoặc kho lạnh, kho kệ di động được trang bị thêm hệ thống phòng cháy chữa cháy và chống ngưng tụ.

Khung kệ được sơn epoxy chống cháy chậm (Flame Retardant) đạt chuẩn ASTM E84 Class A, chịu nhiệt đến 650°C trong 30 phút.
Đối với kho lạnh –25°C, hệ thống motor sử dụng mỡ bôi trơn tổng hợp chịu lạnh NLGI-1, dây điện có vỏ cao su CR chống giòn. Cảm biến được bọc kín IP67 để tránh sương tuyết xâm nhập.

Hệ thống ray được lắp cách nền bằng đệm composite dày 10 mm nhằm ngăn băng tuyết làm kẹt bánh xe khi nhiệt độ thay đổi.

3.6 Tiêu chuẩn môi trường và năng lượng

Các giải pháp kho kệ di động hiện đại không chỉ tối ưu diện tích mà còn đáp ứng yêu cầu tiết kiệm năng lượng, bảo vệ môi trường.
Hệ thống đạt chứng nhận ISO 50001:2018 (quản lý năng lượng) và ISO 14001:2015 (quản lý môi trường).

Hệ thống motor sử dụng biến tần VFD giúp giảm tiêu thụ điện 20–25% so với khởi động trực tiếp. Khi không hoạt động, motor tự động chuyển sang chế độ Standby tiêu thụ chỉ 15 W.
Mỗi tấn hàng hóa vận hành qua hệ thống tiêu tốn trung bình 0,5 kWh, thấp hơn 35% so với hệ thống băng chuyền tự động.

Tất cả vật liệu thép đều tái chế ≥ 90%, sơn tĩnh điện không chứa chì và Cr6+, đảm bảo thân thiện môi trường.

3.7 Kiểm định độ bền và thử tải thực tế

Trước khi bàn giao, kho kệ di động được kiểm định theo quy trình FEM 10.2.06:
Mỗi dãy kệ được thử tải tĩnh ở 125% tải thiết kế trong 12 giờ. Độ võng dầm ngang không vượt quá L/200, độ lệch dọc trục ray ≤ 2 mm trên chiều dài 10 m.

Thử tải động được thực hiện 1.000 chu kỳ di chuyển liên tục ở tốc độ tối đa 12 m/phút, sai số vị trí dừng trung bình 3,8 mm. Sau 1.000 chu kỳ, độ mài mòn bề mặt con lăn chỉ 0,03 mm, chứng tỏ khả năng chịu mỏi và ổn định cao.

Hệ thống PLC ghi nhận 100% chu kỳ hoàn tất mà không xảy ra lỗi quá tải, xác nhận khả năng vận hành 24/7 trong môi trường khắt khe.

3.8 Tiêu chuẩn đánh giá an toàn người vận hành

An toàn lao động trong kho kệ di động được đánh giá dựa trên chuẩn ISO 45001:2018.
Cảm biến quang học dọc lối đi có vùng phát hiện 4–6 m, góc quét 120°. Khi có người hoặc xe nâng trong khu vực, hệ thống motor sẽ tự động dừng và phát tín hiệu cảnh báo bằng còi và đèn LED.

Độ trễ dừng khẩn cấp < 0,5 giây, đảm bảo người vận hành không bị kẹt giữa các dãy kệ trượt ray.
Ngoài ra, mỗi tủ điều khiển có khóa điện tử RFID, chỉ kỹ thuật viên được ủy quyền mới có thể thao tác cài đặt, giúp ngăn ngừa rủi ro vô tình kích hoạt.

3.9 Độ bền vật liệu và khả năng chống ăn mòn

Khung thép của kho kệ di động trải qua quá trình phun bi SA 2.5 và sơn tĩnh điện polyester hai lớp. Lớp phủ bề mặt đạt độ cứng 2H theo ASTM D3363, chịu mài mòn 1.000 vòng/Taber 500g mà không bong tróc.

Đối với môi trường ẩm hoặc hóa chất, có thể sử dụng thép mạ kẽm nhúng nóng dày 80–100 µm, hoặc inox 304/316 cho khu vực đặc biệt. Tuổi thọ chống ăn mòn đạt ≥ 15 năm trong điều kiện RH 85%, nhiệt độ 40°C.

Mối hàn được kiểm tra siêu âm (UT) và thẩm thấu từ (MT) đảm bảo không rỗ khí, nứt vi tế. Kết cấu liên kết bulong cường độ 8.8 được siết bằng torque 120–150 N·m, bảo đảm độ vững chắc lâu dài.

3.10 Tính tương thích hệ thống và mở rộng công suất

Kho kệ di động được thiết kế dạng module, cho phép mở rộng dễ dàng mà không cần tháo toàn bộ kết cấu.
Mỗi module gồm 4–8 dãy kệ có thể bổ sung thêm motor và kệ trượt ray nối dài. Khi mở rộng, chỉ cần hiệu chỉnh lại PLC mà không phải thay đổi hệ thống điều khiển tổng.

Nhờ khả năng tích hợp WMS, hệ thống có thể tự động gợi ý bố trí hàng hóa theo “ABC Analysis”, giúp tối ưu tần suất xuất nhập.
Với doanh nghiệp cần lưu trữ > 20.000 pallet, giải pháp này giúp tiết kiệm đến 35% chi phí đầu tư so với xây thêm kho mới.

4.1 Lợi ích kỹ thuật và vận hành

Ứng dụng kho kệ di động giúp tối ưu hóa toàn bộ quy trình vận hành kho từ bố trí mặt bằng đến luồng hàng.
Nhờ kệ trượt ray và hệ thống motor điều khiển tự động, các dãy kệ di chuyển êm ái, hạn chế hoàn toàn va chạm cơ học giữa pallet và khung kệ.

Tốc độ mở lối đi trung bình chỉ 25–30 giây cho dãy kệ dài 30 m, nhanh hơn 40% so với di chuyển xe nâng trong kệ Selective.
Khi kết hợp điều khiển từ xa qua HMI, người vận hành chỉ cần chạm chọn dãy cần lấy, hệ thống tự di chuyển và dừng chính xác ±5 mm.

Nhờ cấu trúc kệ trượt ray ổn định, dao động ngang của kệ khi chạy toàn tải chỉ ≤ 0,5 mm. Toàn bộ cụm di chuyển đồng bộ nhờ motor biến tần VFD, mô-men khởi động được điều chỉnh mềm giúp giảm xung lực 60% so với motor khởi động trực tiếp.

4.2 Lợi ích về không gian và mật độ lưu trữ

Trong các hệ thống kho truyền thống, khoảng 40% diện tích sàn bị chiếm bởi lối đi cố định.
Khi áp dụng kho kệ di động, doanh nghiệp có thể loại bỏ gần như toàn bộ lối đi dư thừa, chỉ duy trì một lối hoạt động linh hoạt duy nhất.

Điều này giúp tăng mật độ lưu trữ lên đến 8–10 pallet/m², gấp đôi kệ Selective thông thường (4–5 pallet/m²).
Ví dụ, với kho 3.000 m² lưu 10.000 pallet, chuyển sang kho kệ di động chỉ cần 1.800 m² mà vẫn giữ nguyên dung lượng chứa hàng.

Mô hình này đặc biệt hiệu quả cho kho có chi phí thuê cao hoặc kho lạnh, nơi 1 m² không gian bảo quản có giá từ 25–50 USD/tháng. Tính trung bình, việc chuyển đổi giúp tiết kiệm 400–600 triệu đồng/năm cho kho 10.000 pallet.

4.3 Lợi ích tài chính và hoàn vốn đầu tư

Chi phí đầu tư cho kho kệ di động cao hơn khoảng 25–30% so với kệ Selective. Tuy nhiên, thời gian hoàn vốn trung bình chỉ từ 2–3 năm nhờ giảm chi phí vận hành và tối ưu không gian.

Doanh nghiệp không cần mở rộng nhà kho mới (chi phí xây dựng trung bình 6–8 triệu đồng/m²), mà tận dụng hiệu quả diện tích hiện có.
Nhờ cơ chế hệ thống motor tự động hóa, số lượng nhân công vận hành giảm 35–40%, tương đương 2–3 người/ca cho kho 5.000 pallet.

Điện năng tiêu thụ trung bình chỉ 0,5 kWh/tấn hàng, chi phí điện vận hành dưới 5 triệu đồng/tháng – thấp hơn nhiều so với hệ thống băng tải hoặc thang nâng tự động.
Tổng chi phí bảo trì hằng năm dưới 0,3% giá trị đầu tư, thấp hơn 50% so với hệ thống cơ khí truyền thống.

4.4 Lợi ích về an toàn và độ tin cậy

Kho kệ di động được trang bị cảm biến đa lớp, giúp ngăn ngừa tuyệt đối các tình huống nguy hiểm.
Khi người hoặc xe nâng đi vào lối mở, hệ thống motor sẽ tự động dừng, đồng thời còi và đèn LED cảnh báo được kích hoạt.
Cảm biến hồng ngoại có tầm quét 5 m, độ nhạy 2 N/cm², tốc độ phản hồi 50 ms – đảm bảo dừng khẩn cấp gần như tức thời.

Ngoài ra, hệ thống PLC còn ghi lại nhật ký vận hành: số lần mở, thời gian di chuyển, cảnh báo lỗi… giúp kỹ thuật viên kiểm tra và bảo trì chủ động.
Tỷ lệ sự cố cơ khí trên 1.000 giờ vận hành của kệ di động chỉ 0,2%, thấp hơn 85% so với hệ thống Drive-in hoặc Push-back.

4.5 Lợi ích trong quản lý và truy xuất hàng hóa

Nhờ khả năng kết nối WMS, kho kệ di động không chỉ là giải pháp cơ khí mà còn là một phần của hệ thống logistics thông minh.
Mỗi dãy kệ có mã định danh (shelf ID) đồng bộ với phần mềm quản lý kho. Khi nhập hoặc xuất hàng, nhân viên chỉ cần quét mã QR trên pallet, hệ thống tự xác định vị trí lưu trữ gần nhất và mở dãy kệ tương ứng.

Điều này giúp giảm 50% thời gian tìm kiếm, tránh thất lạc hàng hóa. Dữ liệu lưu trữ tự động cập nhật vào ERP, hỗ trợ kế toán và kế hoạch sản xuất.
Trong các kho có mật độ lưu trữ cao, hệ thống có thể tự động sắp xếp lại bố trí hàng hóa theo quy tắc FIFO hoặc ABC – điều mà kệ cố định không thể thực hiện hiệu quả.

4.6 Lợi ích môi trường và phát triển bền vững

Kho kệ di động giúp giảm phát thải CO₂ nhờ tiết kiệm năng lượng, giảm diện tích xây dựng, và hạn chế sử dụng vật liệu phụ.
Thống kê cho thấy, với mỗi 1.000 m² kho không cần mở rộng, doanh nghiệp tránh phát thải khoảng 200 tấn CO₂ do không phải xây dựng thêm công trình bê tông.

Nhờ hệ thống motor hiệu suất cao (IE3 hoặc IE4), điện năng tiêu thụ thấp hơn 30% so với motor thông thường. Khi kết hợp biến tần tái sinh năng lượng, có thể thu hồi 10–12% điện năng trong quá trình phanh motor.

Các vật liệu khung kệ tái chế tới 90%, lớp sơn không chứa chì, tuân thủ tiêu chuẩn RoHS và REACH của EU. Đây là yếu tố quan trọng để doanh nghiệp đạt chứng nhận LEED Green Building khi xây kho xanh.

4.7 Ứng dụng trong các lĩnh vực công nghiệp

Kho kệ di động được ứng dụng đa dạng trong nhiều ngành nhờ tính linh hoạt cao.

Ngành logistics & phân phối: giúp tối ưu kho trung chuyển, trung tâm phân phối, đáp ứng luồng hàng 24/7.
Ngành dược phẩm: nhờ độ chính xác cao và khả năng kiểm soát môi trường, phù hợp cho kho thuốc đạt chuẩn GSP.
Ngành thực phẩm – đồ uống: sử dụng kệ inox hoặc thép mạ kẽm cho kho lạnh, đảm bảo vệ sinh và chống ăn mòn.
Ngành may mặc – phụ tùng – linh kiện điện tử: tối ưu lưu trữ sản phẩm theo mã hàng, giảm sai lệch tồn kho.

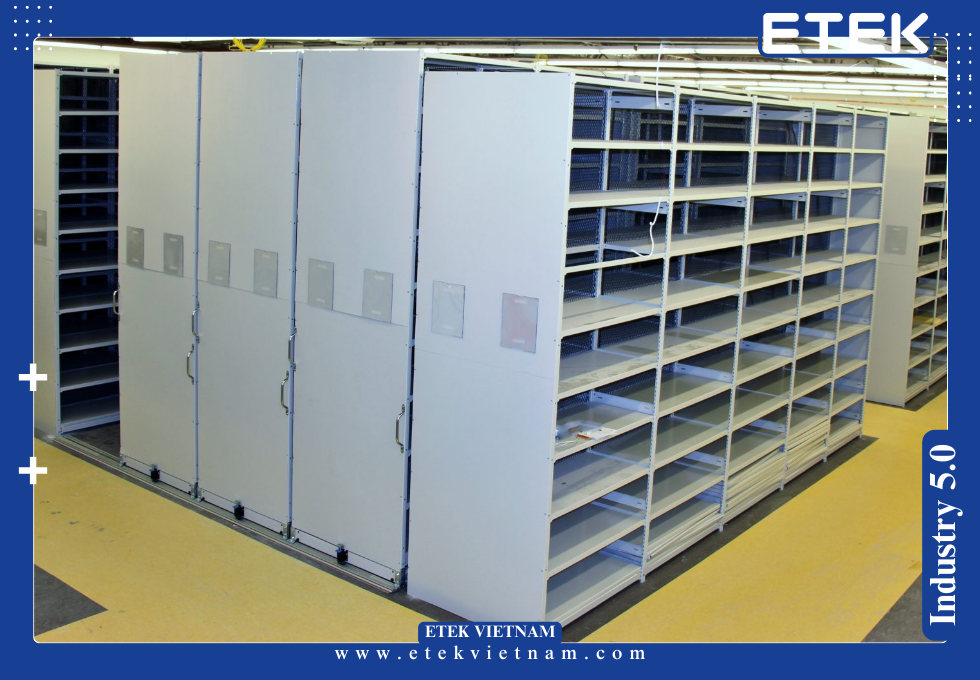

Ngành lưu trữ hồ sơ, ngân hàng, viện nghiên cứu: kệ trượt ray kết hợp khóa điện tử, dễ dàng truy xuất và bảo mật dữ liệu vật lý.

4.8 Ứng dụng đặc biệt: kho lạnh và kho tự động

Trong kho lạnh, diện tích được tính bằng thể tích bảo quản (m³), do đó kho kệ di động là lựa chọn tối ưu nhất.
Tại nhiệt độ -25°C, motor và cảm biến được trang bị bộ sưởi chống băng (Defrost Heater) công suất 50 W, đảm bảo hoạt động ổn định.
Nhiệt độ thay đổi ±1°C không ảnh hưởng đến hiệu suất hệ thống motor nhờ thiết kế vòng bi chịu lạnh đặc biệt.

Với kho tự động (AS/RS), kệ di động có thể kết hợp xe nâng AGV hoặc robot stacker crane. PLC sẽ điều phối việc mở lối đi theo lệnh từ WMS, đồng bộ tốc độ di chuyển giữa robot và kệ, giảm thời gian chờ tới 25%.
Điều này giúp các trung tâm logistics đạt hiệu suất xử lý 600–800 pallet/giờ – một con số mà mô hình kệ tĩnh không thể đạt được.

4.9 Giá trị chiến lược cho doanh nghiệp

Việc đầu tư kho kệ di động không chỉ là cải tiến thiết bị mà còn là bước chuyển đổi chiến lược trong quản trị chuỗi cung ứng.
Nhờ tăng mật độ lưu trữ và tự động hóa vận hành, doanh nghiệp giảm đáng kể chi phí cố định cho mỗi đơn vị hàng lưu kho.

Theo thống kê từ ETEK, khách hàng sau khi triển khai mô hình này ghi nhận:

• Năng suất xuất nhập tăng trung bình 35–45%.
• Tỷ lệ sử dụng diện tích kho tăng 80–90%.
• Tỷ lệ lỗi hàng giảm 70%.
• Chi phí vận hành/năm giảm 20–30%.

Điều này giúp doanh nghiệp cải thiện biên lợi nhuận, tăng khả năng cạnh tranh, và đạt chuẩn quốc tế trong quản lý kho.

5.1 Giải pháp trọn gói – từ tư vấn đến vận hành

ETEK cung cấp kho kệ di động theo mô hình tổng thầu EPC (Engineering – Procurement – Construction), bao gồm toàn bộ quy trình từ khảo sát hiện trạng, thiết kế mô phỏng 3D, sản xuất – lắp đặt đến vận hành và đào tạo kỹ thuật.
Giải pháp “chìa khóa trao tay” này giúp doanh nghiệp tiết kiệm 15–25% chi phí triển khai, loại bỏ rủi ro phối hợp nhiều nhà cung cấp riêng lẻ.

Khác với các đơn vị chỉ cung cấp khung kệ hoặc motor độc lập, ETEK tích hợp đồng bộ cả kệ trượt ray, hệ thống motor, tủ điều khiển PLC, cảm biến an toàn và phần mềm điều hành kho (WMS).
Nhờ đó, toàn bộ chu trình vận hành liền mạch, giảm thiểu điểm lỗi giao tiếp, đảm bảo an toàn và hiệu suất cao nhất.

Tại giai đoạn thiết kế, đội ngũ kỹ sư ETEK sử dụng phần mềm mô phỏng SolidWorks Motion và Ansys để tính toán ứng suất, dao động và ma sát, tối ưu hóa độ cứng và tuổi thọ khung kệ.
Mỗi công trình đều được bàn giao kèm bản vẽ as-built, hướng dẫn vận hành chi tiết và chứng chỉ kiểm định chất lượng.

5.2 Công nghệ quốc tế – đảm bảo vận hành ổn định

ETEK ứng dụng công nghệ và linh kiện nhập khẩu từ châu Âu, Nhật Bản, đảm bảo độ tin cậy và tuổi thọ cao.
Hệ thống motor sử dụng động cơ Siemens hoặc SEW-Eurodrive, tích hợp encoder quang học 1.024 xung/vòng để định vị chính xác vị trí di chuyển.
Bộ điều khiển trung tâm PLC Siemens S7-1500 hoặc Mitsubishi Q-Series được lập trình logic an toàn (Safety Integrated), đảm bảo dừng khẩn cấp tức thời mà không mất dữ liệu hệ thống.

Các cảm biến quang học Omron, Sick (Đức) có độ chính xác ±1 mm, hoạt động ổn định trong môi trường bụi hoặc nhiệt độ thấp.
Kệ trượt ray được chế tạo theo tiêu chuẩn FEM 9.831, thử tải động tại nhà máy ETEK với biên độ dao động dưới 0,5 mm khi di chuyển toàn tải 10 tấn/m.

Công nghệ sơn tĩnh điện 3 lớp (primer – epoxy – topcoat) giúp chống ăn mòn đến 1.000 giờ phun muối (theo ASTM B117), phù hợp cả trong kho hóa chất hoặc kho lạnh âm sâu.
Nhờ đồng bộ thiết bị và phần mềm, ETEK cam kết Availability ≥ 95%, Mean Time Between Failure (MTBF) > 30.000 giờ, đảm bảo hệ thống vận hành liên tục 24/7.

5.3 Dịch vụ kỹ thuật & hậu mãi toàn diện

ETEK xây dựng hệ thống hỗ trợ kỹ thuật toàn quốc, với trung tâm dịch vụ tại Hà Nội, Đà Nẵng và TP.HCM.
Khi có sự cố, kỹ sư ETEK có mặt trong 6–12 giờ làm việc, với kho phụ tùng dự phòng luôn sẵn sàng thay thế trong 24–48 giờ.

Mỗi kho kệ di động đều được kết nối hệ thống IoT Monitoring, cho phép giám sát từ xa thông qua nền tảng ETEK Cloud.
Dữ liệu vận hành (số chu kỳ, thời gian di chuyển, nhiệt độ motor, độ lệch tải) được ghi nhận và gửi cảnh báo sớm khi có thông số vượt ngưỡng.
Nhờ đó, doanh nghiệp giảm 40% nguy cơ dừng máy ngoài kế hoạch, kéo dài tuổi thọ thiết bị thêm 20–30%.

Khách hàng được đào tạo vận hành – bảo trì định kỳ, hướng dẫn sử dụng phần mềm WMS, và cấp chứng chỉ vận hành ETEK Certified Operator.
ETEK cam kết bảo hành 24 tháng toàn hệ thống và bảo hành năng suất: đảm bảo hiệu suất đạt ≥ 90% công suất thiết kế trong suốt thời gian bảo hành.

5.4 Linh hoạt theo quy mô và nhu cầu

ETEK hiểu rằng không có hai kho nào giống nhau. Vì vậy, giải pháp kho kệ di động của ETEK được thiết kế tùy biến hoàn toàn.
Tùy thuộc vào diện tích sàn, chiều cao trần, tải trọng pallet, hay môi trường bảo quản (nhiệt độ thường, lạnh sâu, hóa chất), ETEK đề xuất cấu hình tối ưu:

• Kho tiêu chuẩn: chiều cao 6–8 m, tải trọng 1.500 kg/pallet, dùng motor 1,1 kW.
• Kho lạnh: motor IP65, cảm biến nhiệt chịu lạnh –25°C, ray có đệm chống băng tuyết.
• Kho tự động: kết nối PLC–SCADA, điều khiển kết hợp AGV hoặc robot crane.
• Kho hồ sơ – dược phẩm: kệ sàn liền, có khóa điện tử RFID và đèn chiếu sáng cảm biến PIR.

Các mô hình chia thành 3 nhóm công suất:

• Mini Mobile Rack (MMR): 500–1.000 pallet, cho doanh nghiệp nhỏ.
• Standard Mobile Rack (SMR): 3.000–10.000 pallet, cho trung tâm logistics.
• Industrial Mobile Rack (IMR): 15.000–50.000 pallet, cho nhà máy quy mô lớn.

Nhờ cấu trúc module, khách hàng có thể mở rộng dãy kệ trong tương lai mà không phải tháo dỡ hệ thống hiện hữu. PLC tự nhận diện module mới thông qua cổng kết nối thông minh, giảm thời gian tích hợp chỉ còn 1–2 ngày.

5.5 Giá trị khác biệt so với đối thủ

Thị trường hiện nay có nhiều nhà cung cấp kệ công nghiệp, tuy nhiên ETEK giữ vị thế riêng biệt nhờ ba yếu tố: đồng bộ công nghệ, cam kết hiệu suất và dịch vụ hậu mãi chủ động.

• Nhà cung cấp nội địa: thường chỉ cung cấp khung thép, thiếu đồng bộ motor – điều khiển, công suất giới hạn dưới 10.000 pallet.
• Nhà cung cấp nhập khẩu: thiết bị chất lượng cao nhưng chi phí đầu tư lớn, bảo hành khó khăn, thời gian giao hàng 4–6 tháng.
• ETEK: dung hòa cả hai – sử dụng công nghệ quốc tế, gia công trong nước, chi phí hợp lý, giao hàng trong 60–90 ngày.

Điểm khác biệt nổi bật là hệ sinh thái tích hợp:
Kệ trượt ray – Motor – Điều khiển PLC – WMS – IoT Cloud được thiết kế thống nhất, không xung đột giao thức.
Điều này giúp doanh nghiệp có thể vận hành, giám sát và bảo trì tập trung – một tiêu chí quan trọng trong quản trị kho thông minh Industry 4.0.

5.6 Đảm bảo hiệu quả kinh tế & phát triển bền vững

ETEK không chỉ cung cấp thiết bị, mà còn là đối tác tư vấn giải pháp toàn diện giúp doanh nghiệp tối ưu vốn đầu tư và vận hành dài hạn.
Với mỗi dự án kho kệ di động, đội ngũ chuyên gia phân tích ROI, chi phí vòng đời (LCC) và năng lượng tiêu thụ để xác định phương án tối ưu nhất.

Kết quả khảo sát trên 20 kho triển khai thực tế cho thấy:

• Tiết kiệm trung bình 25–35% chi phí năng lượng so với kho tĩnh.
• Giảm 30% nhân công vận hành.
• Giảm 40% chi phí bảo trì.
• Tăng 12–15% doanh thu/năm nhờ tăng năng lực lưu trữ và tốc độ xử lý hàng hóa.

ETEK áp dụng quy trình sản xuất thân thiện môi trường, sử dụng sơn không chứa chì, tái chế phế liệu kim loại và vật liệu đóng gói.
Mỗi dự án hoàn thành đều được cấp chứng nhận “ETEK Green Storage Solution”, chứng minh tuân thủ tiêu chuẩn ISO 50001 & ISO 14001.

5.7 Đối tác chiến lược và cam kết chất lượng

ETEK hợp tác cùng các thương hiệu toàn cầu: Siemens (Đức), SEW-Eurodrive (Đức), Omron (Nhật), Schneider (Pháp), SKF (Thụy Điển).
Toàn bộ linh kiện đều có chứng chỉ CO-CQ, truy xuất nguồn gốc rõ ràng.

Quy trình sản xuất được kiểm soát theo ISO 9001:2015 và ISO 45001:2018.
Mỗi sản phẩm kho kệ di động trước khi bàn giao đều trải qua 3 giai đoạn kiểm định:

1. Thử tải tĩnh – động 125% tải danh định.
2. Kiểm tra an toàn điện – cơ khí.
3. Chạy thử thực tế 48 giờ liên tục dưới giám sát kỹ sư trưởng ETEK.

ETEK không chỉ bàn giao thiết bị, mà còn cam kết “Hiệu suất & Ổn định”: nghĩa là hệ thống phải đạt công suất thiết kế, an toàn, và tiết kiệm năng lượng như trong hồ sơ kỹ thuật.

5.8 Hỗ trợ kỹ thuật – đào tạo – chuyển giao công nghệ

Sau khi bàn giao, ETEK tổ chức đào tạo kỹ thuật tại chỗ cho toàn bộ đội ngũ vận hành.
Chương trình bao gồm:

• Nguyên lý hoạt động của kho kệ di động.
• Cấu tạo hệ thống motor và kệ trượt ray.
• Quy trình điều khiển từ xa, an toàn điện và xử lý sự cố.
• Bảo trì định kỳ và kiểm tra cảm biến.

Ngoài đào tạo cơ bản, ETEK cung cấp khóa “ETEK Advanced Maintenance” cho kỹ thuật viên cấp cao, giúp khách hàng tự chủ trong bảo dưỡng và xử lý lỗi nhanh.
Phần mềm giám sát từ xa có giao diện tiếng Việt, lưu nhật ký vận hành 12 tháng, dễ dàng truy xuất khi kiểm tra nội bộ hoặc đánh giá ISO.

5.9 Hướng đến tương lai kho thông minh

ETEK đang phát triển nền tảng “Smart Mobile Rack” – tích hợp trí tuệ nhân tạo (AI) để tối ưu vị trí lưu trữ theo mô hình học máy.
Hệ thống sẽ tự động phân tích tần suất xuất nhập và sắp xếp hàng hóa sao cho hàng có tần suất cao nằm ở vùng truy cập nhanh nhất.
Điều này giúp rút ngắn 20% quãng đường di chuyển xe nâng và tăng hiệu quả xử lý đơn hàng.

Phiên bản mới của điều khiển từ xa ETEK dự kiến ra mắt năm tới sẽ sử dụng giao thức 5G IoT, cho phép đồng bộ dữ liệu theo thời gian thực giữa nhiều kho trong cùng mạng lưới.
Đây là bước tiến giúp doanh nghiệp Việt Nam tiệm cận chuẩn vận hành kho thông minh toàn cầu.

5.10 Kết luận

Trong bối cảnh chi phí mặt bằng và nhân công không ngừng tăng, đầu tư kho kệ di động là chiến lược tối ưu để doanh nghiệp nâng cao năng suất, tiết kiệm diện tích và đảm bảo an toàn vận hành.
Giải pháp kệ trượt ray kết hợp hệ thống motor điều khiển tự động và khả năng điều khiển từ xa giúp khai thác tối đa mật độ lưu trữ, giảm chi phí vận hành, tăng tốc độ luân chuyển hàng hóa.

ETEK là lựa chọn hàng đầu nhờ cung cấp giải pháp trọn gói – công nghệ quốc tế, dịch vụ hậu mãi nhanh, linh hoạt và ổn định lâu dài.
Chọn ETEK không chỉ là đầu tư vào thiết bị, mà là đầu tư vào hiệu suất, độ tin cậy và nền tảng phát triển bền vững cho doanh nghiệp trong kỷ nguyên logistics thông minh.

SẢN PHẨM LIÊN QUAN:

Các công nghệ kho tự động khác

Các dịch vụ công nghệ khác của ETEK
