KHO BẢO QUẢN VACCINE TỰ ĐỘNG

2.1 Hệ thống kết cấu kho và vật liệu cách nhiệt trong kho bảo quản vaccine tự động

Kho bảo quản vaccine tự động được thiết kế theo tiêu chuẩn GSP với kết cấu khung thép tiền chế mạ kẽm nhúng nóng, tải trọng sàn ≥ 1.000 kg/m². Toàn bộ vỏ bao kho sử dụng panel PU/PIR cách nhiệt có hệ số dẫn nhiệt λ ≤ 0,022 W/m·K, độ dày 150–200 mm cho vùng nhiệt độ 2–8°C và 200–300 mm cho vùng lạnh sâu –20°C đến –80°C.

Các mối nối panel được ép kín bằng keo silicone y tế đạt tiêu chuẩn FDA 21 CFR 177.2600, giúp ngăn hơi ẩm tuyệt đối. Hệ thống cửa kho gồm cửa bản lề và cửa trượt tự động có gioăng EPDM 4 lớp, chống thất thoát lạnh dưới 0,1°C mỗi lần mở.

Sàn kho cấu tạo 5 lớp: bê tông chịu tải M350, màng chống ẩm HDPE 2 mm, lớp cách nhiệt PU, tấm inox 316L bề mặt Ra ≤ 0,8 µm và sơn phủ epoxy kháng khuẩn. Nhờ đó, kho có thể vận hành trong môi trường lạnh kéo dài mà không xảy ra hiện tượng ngưng tụ hoặc nứt sàn.

Hệ thống chiếu sáng LED công nghiệp 5.000 K, chỉ số hoàn màu CRI ≥ 85, công suất 18–24 W, chịu nhiệt –50°C. Toàn bộ cáp điện, ống gió, đường ống gas được bố trí âm tường, bảo đảm không tạo “điểm lạnh” hay tích tụ sương băng trên bề mặt.

2.2 Hệ thống lạnh sâu và điều hòa không khí chính xác trong kho bảo quản vaccine tự động

Trung tâm của kho bảo quản vaccine tự động là hệ thống lạnh công nghiệp hai cấp nén, sử dụng môi chất R449A hoặc R507A đạt tiêu chuẩn ASHRAE 34 A1 (Non-toxic, Non-flammable). Với vùng lạnh sâu, có thể sử dụng R23 hoặc R170 (Ethane) kết hợp chu trình cascade để đạt –80°C.

Công suất tổng thể từ 50 đến 300 kW lạnh, thiết bị ngưng tụ kiểu fin-coil bằng hợp kim nhôm-mangan chống ăn mòn, hiệu suất truyền nhiệt ≥ 5.500 W/m²·K. Dàn bay hơi dạng forced-air có cảm biến xả băng tự động, kiểm soát độ ẩm 45–65%, sai số ±3%.

Hệ thống điều hòa không khí sạch (HVAC Cleanroom) vận hành theo chuẩn ISO 14644-1 Class 8, đảm bảo không khí lưu thông ≥ 20 lần/giờ, áp suất dương 10–15 Pa giữa các khu vực. Bộ lọc HEPA H14 đạt hiệu suất ≥ 99,995% tại 0,3 µm, ngăn ngừa vi sinh và bụi mịn xâm nhập vaccine.

Tốc độ gió trong vùng chứa được giới hạn 0,3–0,5 m/s nhằm duy trì phân bố nhiệt đồng đều. Độ lệch nhiệt độ tối đa tại bất kỳ vị trí nào không vượt 0,3°C, thấp hơn tiêu chuẩn WHO PQS (< 0,5°C). Toàn bộ đường ống gas cách nhiệt bằng lớp Armaflex 19–25 mm, hệ số thất thoát nhiệt < 2%.

Hệ thống tách dầu, van tiết lưu điện tử, cảm biến áp suất và nhiệt độ được điều khiển bởi PLC Siemens S7-1500. Mỗi dàn lạnh có ít nhất hai quạt EC Motor có khả năng điều khiển biến tần VFD, giúp tiết kiệm 15–20% điện năng so với quạt AC truyền thống.

2.3 Hệ thống lưu trữ, robot và thiết bị vận chuyển tự động

Trong kho bảo quản vaccine tự động, việc lưu trữ được thực hiện bằng hệ thống AS/RS (Automated Storage and Retrieval System) kết hợp xe dẫn hướng tự động AGV (Automated Guided Vehicle). Cấu trúc giá kệ cao 10–15 m, thiết kế bằng thép không gỉ hoặc thép sơn tĩnh điện phủ epoxy hai lớp, chịu tải pallet 1.200 kg.

Robot lưu trữ có tốc độ di chuyển ngang 3,5 m/s và nâng hạ 1,5 m/s, sai số định vị ≤ 3 mm. Cảm biến quang học và laser LiDAR 360° giúp robot xác định chính xác vị trí từng pallet vaccine trong điều kiện nhiệt độ 2–8°C hoặc lạnh sâu –80°C mà không bị trễ tín hiệu.

Mỗi pallet vaccine được gắn mã QR và thẻ RFID tần số 13,56 MHz, lưu trữ dữ liệu gồm: mã lô, ngày nhập, hạn dùng, vị trí, nhiệt độ thực tế. Khi cần xuất kho, hệ thống WMS tự động gửi lệnh cho robot lấy đúng pallet theo nguyên tắc FIFO hoặc FEFO. Thời gian thao tác ≤ 45 giây/lần.

Các băng tải trong kho dùng motor servo có chứng nhận CE / RoHS, bôi trơn thực phẩm NSF H1, đảm bảo an toàn khi tiếp xúc môi trường dược phẩm. Nhờ tự động hóa hoàn toàn, sai sót trong khâu xuất nhập giảm 99%, tốc độ xử lý hàng tăng 3 lần so với mô hình kho thủ công.

2.4 Hệ thống cảm biến và giám sát thông minh trong kho bảo quản vaccine tự động

Mọi khu vực của kho bảo quản vaccine tự động được trang bị mạng cảm biến thông minh kết nối qua giao thức Modbus RTU và BACnet/IP. Các đầu đo nhiệt độ loại Pt100 class A có độ chính xác ±0,1°C, độ phân giải 0,01°C, được hiệu chuẩn định kỳ 6 tháng theo chuẩn ISO/IEC 17025.

Cảm biến độ ẩm dạng điện dung có sai số ±1,5%, tích hợp tự hiệu chỉnh (auto-calibration). Mỗi điểm đo được gắn nhãn định danh (ID) để đảm bảo truy xuất nhanh chóng trong phần mềm SCADA.

Dữ liệu nhiệt độ, độ ẩm, áp suất được cập nhật theo chu kỳ 1 giây, truyền về bộ ghi dữ liệu trung tâm (Data Logger) có khả năng lưu trữ 10 năm. Khi phát hiện nhiệt độ vượt giới hạn 2–8°C hoặc lạnh sâu –80°C, hệ thống sẽ phát cảnh báo đa tầng: đèn còi tại chỗ, tin nhắn SMS và email đến người phụ trách.

Hệ thống SCADA cho phép hiển thị bản đồ 3D của kho, mô phỏng dòng di chuyển của không khí và trạng thái hoạt động của từng dàn lạnh. Người dùng có thể truy cập từ xa qua giao diện web hoặc ứng dụng di động, kiểm tra nhiệt độ từng vị trí pallet. Nhờ đó, truy xuất lô vaccine trở nên minh bạch và tức thời, đảm bảo đúng tiêu chí WHO “track and trace”.

2.5 Hệ thống điện, điều khiển và an toàn năng lượng

Nguồn điện cho kho bảo quản vaccine tự động được cấp qua tủ phân phối trung tâm 3 pha 380 V – 50 Hz. Tất cả thiết bị quan trọng (máy nén lạnh, PLC, SCADA, cảm biến) được cấp qua bộ UPS 120 kVA duy trì 30–60 phút và máy phát diesel 400 kVA tự động khởi động trong 10 giây khi mất điện.

Tủ điện đạt chuẩn IEC 61439, bảo vệ IP54, dây dẫn bọc Teflon chịu nhiệt –80°C. Mạch điều khiển logic được lập trình trên nền tảng PLC Siemens S7-1500 kết hợp HMI WinCC Advanced, cho phép giám sát từng biến tần, motor và van điện từ.

Đặc biệt, hệ thống áp dụng PMS – Power Management System tích hợp AI dự đoán tải lạnh, tối ưu chu trình nén theo thời gian thực, giúp tiết kiệm 12–18% năng lượng tổng thể. Nhiệt lượng dư từ dàn ngưng được thu hồi để sưởi phòng kỹ thuật hoặc làm tan băng, giảm thêm 5–8% điện tiêu thụ.

Về an toàn, toàn bộ tủ lạnh, máy nén và khu vực lưu trữ được lắp cảm biến rò gas (R507A/R23) và cảm biến khói quang học. Khi phát hiện sự cố, hệ thống tự động ngắt điện cục bộ, kích hoạt quạt hút khí và gửi cảnh báo ngay lập tức về trung tâm SCADA. Mức độ rò rỉ cho phép tối đa ≤ 150 ppm theo tiêu chuẩn EN 378:2016.

2.6 Hệ thống quản lý và truy xuất lô vaccine trong kho bảo quản vaccine tự động

Phần mềm Warehouse Management System (WMS) của kho bảo quản vaccine tự động được phát triển dựa trên nền tảng Oracle Database 19c, có khả năng quản lý tới 1 triệu mã lô vaccine cùng lúc. Giao diện kết nối API với ERP, QMS và LIMS của doanh nghiệp, đảm bảo đồng bộ dữ liệu từ khâu nhập kho đến phân phối.

Mỗi lô vaccine đều có mã QR và RFID chứa thông tin: mã sản xuất, hạn sử dụng, vị trí bảo quản, nhiệt độ thực tế và người thao tác. Khi vaccine được xuất đi, hệ thống tự động ghi nhận toàn bộ lịch sử, từ thời điểm nhập – vị trí lưu trữ – nhiệt độ trung bình – đến thời gian mở cửa kho cuối cùng.

Phần mềm cho phép phân quyền người dùng theo 5 cấp độ, ghi lại toàn bộ nhật ký truy cập (Audit Trail) theo chuẩn 21 CFR Part 11 của FDA. Mọi thay đổi dữ liệu đều có dấu thời gian và chữ ký điện tử, đáp ứng yêu cầu quản lý của Bộ Y tế.

Nhờ đó, quá trình truy xuất lô vaccine không chỉ đảm bảo tính chính xác tuyệt đối mà còn tạo nền tảng cho việc chứng minh tính toàn vẹn dữ liệu (Data Integrity), yếu tố bắt buộc trong chuỗi lưu trữ GSP của dược phẩm sinh học.

3.1 Thông số kỹ thuật tổng thể của kho bảo quản vaccine tự động

Dưới đây là các thông số điển hình mô tả năng lực vận hành và tiêu chuẩn kỹ thuật của kho bảo quản vaccine tự động quy mô trung tâm y tế cấp vùng (từ 1.000 – 5.000 m²):

Tất cả các thông số trên được xác nhận qua quy trình IQ/OQ/PQ (Installation – Operational – Performance Qualification), đảm bảo kho bảo quản vaccine tự động vận hành ổn định và đáp ứng yêu cầu kiểm định của WHO và Bộ Y tế Việt Nam.

3.2 Hiệu suất vận hành và chỉ số năng lượng

Hiệu suất vận hành của kho bảo quản vaccine tự động được xác định thông qua bốn nhóm chỉ số cốt lõi:

1. Nhiệt độ và ổn định nhiệt động:

• Độ dao động nhiệt độ trong 24 giờ ≤ ±0,3°C (đạt mức WHO Type 1 Stability).
• Sai lệch giữa điểm nóng và điểm lạnh nhất trong kho ≤ 0,5°C.
• Chu kỳ kiểm tra cảm biến mỗi 1 giây, ghi nhận trung bình 86.400 mẫu/ngày.

2. Hiệu suất năng lượng (Energy Efficiency Ratio – EER):

• Trung bình đạt 3,8–4,2 W/W cho vùng nhiệt độ 2–8°C,
  và 1,9–2,3 W/W cho vùng lạnh sâu.
• Hệ thống biến tần VFD và thuật toán AI điều khiển tải lạnh giúp giảm 18% điện năng tiêu thụ so với kho truyền thống.

3. Tốc độ đáp ứng và kiểm soát môi trường:

• Thời gian phục hồi nhiệt độ sau khi mở cửa kho ≤ 90 giây.
• Độ ẩm trở về ngưỡng chuẩn trong vòng 3 phút.
• Hệ thống quạt EC Motor có độ ồn < 60 dB(A) ở 1 m.

4. Hiệu suất vận hành tổng thể (OEE – Overall Equipment Effectiveness):

• Availability (khả dụng): ≥ 98% nhờ dự đoán bảo trì tự động (Predictive Maintenance).
• Performance (hiệu suất vận hành): ≥ 95%.
• Quality (chất lượng nhiệt độ – vi sinh): ≥ 99,9%.

Tổng thể, chỉ số OEE trung bình đạt ≥ 93%, đảm bảo hệ thống hoạt động ổn định 24/7 mà không ảnh hưởng đến chất lượng lưu trữ GSP.

3.3 Tiêu chuẩn kỹ thuật, kiểm định và an toàn trong kho bảo quản vaccine tự động

Để đảm bảo truy xuất lô vaccine và tuân thủ các tiêu chuẩn quốc tế, kho bảo quản vaccine tự động phải đạt tối thiểu các chứng nhận và quy chuẩn sau:

1. WHO PQS (Performance, Quality and Safety):
   Đảm bảo năng lực duy trì nhiệt độ 2–8°C và lạnh sâu –80°C trong điều kiện môi trường từ –10°C đến +43°C.
2. GSP – Good Storage Practice:
   Theo thông tư 36/2018/TT-BYT của Bộ Y tế, quy định quản lý điều kiện lưu kho, kiểm soát nhiệt độ, ánh sáng, độ ẩm, truy xuất, vận hành và hồ sơ.
3. ISO 13485:2016 – Hệ thống quản lý chất lượng thiết bị y tế:
   Áp dụng cho thiết kế và cung cấp hệ thống kho vaccine.
4. ISO 14644-1 Class 8 – Cleanroom Standard:
   Quy định nồng độ hạt bụi ≤ 3.520.000 hạt/m³ (0,5 µm).
5. ISO/IEC 17025 – Calibration & Testing Laboratories:
   Bắt buộc cho phòng hiệu chuẩn cảm biến và ghi nhận dữ liệu nhiệt độ.
6. EN 378:2016 – Safety and Environmental Requirements for Refrigeration Systems:
   Đảm bảo an toàn khi sử dụng môi chất lạnh R449A, R23.
7. 21 CFR Part 11 – FDA:
   Kiểm soát dữ liệu điện tử, nhật ký truy xuất lô vaccine.
8. ISO 50001:2018 – Energy Management System:
   Giúp tối ưu năng lượng và giảm phát thải CO₂.
9. CE / RoHS – Chứng nhận châu Âu:
   Đảm bảo linh kiện điện – điện tử không chứa chì, thủy ngân hay cadmium.

Nhờ đáp ứng toàn diện các tiêu chuẩn này, kho bảo quản vaccine tự động có thể được WHO PQS phê duyệt để triển khai trong các chương trình tiêm chủng quốc gia.

3.4 Tiêu chuẩn vi sinh – môi trường – an toàn sinh học

Kho bảo quản vaccine không chỉ kiểm soát nhiệt độ mà còn phải bảo đảm môi trường sạch và an toàn sinh học cấp BSL-2. Các chỉ tiêu cụ thể:

Không khí cấp vào được lọc qua HEPA H14 (99,995%), tuần hoàn 20 chu kỳ/giờ, đảm bảo vaccine không tiếp xúc với tạp chất hoặc hơi ẩm. Hệ thống khử khuẩn bằng tia UV-C 254 nm công suất 40 W/m³ được kích hoạt tự động trong giờ không tải để đảm bảo môi trường vô trùng.

Mọi hoạt động vệ sinh, khử khuẩn kho phải ghi chép điện tử trên hệ thống QMS, có xác nhận người thực hiện, thời gian và kết quả đo vi sinh.

3.5 Tiêu chuẩn hiệu chuẩn và kiểm định dữ liệu nhiệt độ

Để duy trì tính hợp lệ của dữ liệu, kho bảo quản vaccine tự động tuân thủ quy trình hiệu chuẩn nghiêm ngặt:

• Tần suất hiệu chuẩn: 6 tháng/lần cho cảm biến nhiệt độ và độ ẩm.
• Thiết bị chuẩn: Máy hiệu chuẩn nhiệt độ Fluke 9170, độ chính xác ±0,03°C.
• Chênh lệch cho phép sau hiệu chuẩn: ≤ ±0,1°C so với chuẩn quốc gia.
• Chu kỳ ghi dữ liệu: 1 giây/lần, lưu giữ tối thiểu 10 năm.
• Định dạng lưu trữ: PDF/A + CSV, chữ ký điện tử SHA-256.

Khi nhiệt độ vượt ngưỡng 8°C hoặc dưới 2°C (đối với vùng bảo quản thông thường), hệ thống tự động:

1. Phát cảnh báo âm thanh – ánh sáng tại chỗ;
2. Gửi tin nhắn SMS và email cho người phụ trách;
3. Kích hoạt dàn lạnh phụ để phục hồi nhiệt độ;
4. Ghi nhật ký sự kiện (Event Log) trong phần mềm SCADA.

Tất cả dữ liệu này được lưu trữ song song trên máy chủ cục bộ (Local Server) và máy chủ đám mây (Cloud Backup) để đảm bảo không mất dữ liệu trong mọi tình huống.

3.6 Tiêu chuẩn năng lượng – môi trường và phát thải carbon

Do đặc thù hoạt động liên tục 24/7, kho bảo quản vaccine tự động được thiết kế tối ưu năng lượng theo ISO 50001:

• Tỷ lệ tái sử dụng nhiệt từ dàn ngưng: 15–18%.
• Hiệu suất năng lượng trung bình (COP hệ thống lạnh): 3,5–4,2.
• Tổng điện năng tiêu thụ: 0,6–1,0 kWh/m³·ngày.
• Phát thải CO₂ giảm: 25–30 tấn/năm so với kho thường (quy mô 3.000 m³).
• Vật liệu thân thiện môi trường: không chứa CFC, HCFC, đạt tiêu chuẩn REACH.
• Hệ thống chiếu sáng LED thông minh: cảm biến chuyển động giúp giảm 30% điện năng chiếu sáng.
• Công nghệ Smart Defrost: chỉ xả băng khi cần thiết, tiết kiệm 10% năng lượng.

Nước ngưng tụ từ dàn bay hơi được thu hồi để cấp cho hệ thống làm mát ngưng tụ hoặc tưới cây khuôn viên, góp phần phát triển bền vững và lưu trữ GSP theo định hướng “Green Cold Chain”.

3.7 Tiêu chuẩn an toàn cháy nổ và ứng phó sự cố

Với môi chất lạnh và điện năng cao, kho bảo quản vaccine tự động tuân thủ nghiêm quy chuẩn phòng cháy chữa cháy QCVN 06:2022/BXD:

• Cảm biến khói quang học: bố trí 1 thiết bị/30 m².
• Hệ thống báo cháy địa chỉ có kết nối SCADA.
• Chữa cháy bằng khí sạch FM-200 hoặc Novec 1230, không phá hủy dược phẩm.
• Vỏ kho, panel, cửa đều đạt tiêu chuẩn chống cháy EI60.
• Hệ thống thoát hiểm 2 lối độc lập, đèn chỉ dẫn dạ quang hoạt động ở –40°C.
• Thời gian phát hiện – xử lý cháy ≤ 30 giây.

Ngoài ra, khu vực lạnh sâu có cảm biến oxy và van xả khẩn để bảo vệ nhân viên khỏi hiện tượng thiếu oxy do rò gas. Quy trình SOP (Standard Operating Procedure) về an toàn được tích hợp sẵn trong phần mềm QMS, nhân viên bắt buộc xác nhận tuân thủ điện tử trước khi thao tác.

4.1 Lợi ích kỹ thuật và vận hành của kho bảo quản vaccine tự động

Việc triển khai kho bảo quản vaccine tự động giúp nâng cao đáng kể độ chính xác, độ tin cậy và hiệu quả của toàn bộ chuỗi lạnh y tế.
Khả năng duy trì nhiệt độ 2–8°C và lạnh sâu –80°C liên tục trong 24/7, độ sai số không vượt quá ±0,3°C, là yếu tố then chốt bảo đảm tính toàn vẹn của các hoạt chất sinh học nhạy cảm như mRNA, vector virus hoặc protein tái tổ hợp.

So với kho thủ công, hệ thống tự động hóa bằng robot AS/RS, cảm biến thông minh và phần mềm SCADA giúp giảm 90% lỗi thao tác con người. Thời gian truy xuất lô vaccine trung bình rút ngắn từ 10 phút xuống còn 45 giây. Cơ chế kiểm soát nhiệt động được thực hiện theo thuật toán PID đa điểm, giúp đáp ứng tức thời các biến thiên môi trường bên ngoài.

Trong các kho truyền thống, chênh lệch nhiệt độ giữa các vùng có thể lên đến 2–3°C, gây phân rã hoạt chất. Ngược lại, trong kho bảo quản vaccine tự động, hệ thống lưu thông không khí đồng đều duy trì gradient nhiệt dưới 0,5°C, đáp ứng tiêu chí “Uniform Temperature Mapping” theo WHO PQS.

Nhờ tích hợp mô-đun dự đoán bảo trì (Predictive Maintenance), hệ thống có thể cảnh báo sớm hao mòn bạc đạn quạt, tắc nghẽn ống gas, hoặc giảm áp suất máy nén, giúp giảm 35% chi phí bảo dưỡng và tránh gián đoạn hoạt động.

Tổng thể, các phép đo OEE (Overall Equipment Effectiveness) cho thấy:

• Khả dụng (Availability): ≥ 98%
• Hiệu suất vận hành (Performance): ≥ 95%
• Chất lượng duy trì nhiệt độ (Quality): ≥ 99,9%

4.2 Lợi ích tài chính và tối ưu chi phí

Kho bảo quản vaccine tự động không chỉ là giải pháp kỹ thuật mà còn mang lại lợi ích kinh tế rõ rệt.
Nhờ khả năng lưu trữ GSP và vận hành ổn định, chi phí vận hành giảm đáng kể nhờ:

• Tiết kiệm nhân công: giảm 80–90% nhân viên thao tác trực tiếp, chỉ còn 1–2 kỹ sư giám sát từ phòng điều khiển trung tâm.
• Tiết kiệm năng lượng: nhờ thuật toán điều khiển tải lạnh và biến tần VFD, giảm trung bình 18–25% điện năng tiêu thụ so với kho bán tự động.
• Giảm tổn thất vaccine: nhờ cảnh báo sai lệch nhiệt độ tức thời, tỷ lệ hư hỏng vaccine <0,1% (so với mức 1,2% ở kho truyền thống).
• Rút ngắn thời gian xử lý: tốc độ truy xuất lô vaccine tăng gấp 5–6 lần, giảm chi phí chờ vận chuyển và nhân sự điều phối.
• Tăng hiệu quả diện tích: thiết kế giá kệ cao 12–15 m, hệ số sử dụng thể tích đạt 85–90%, cao hơn 30% so với kho truyền thống.

Một trung tâm lưu trữ vaccine quy mô 3.000 m³ đầu tư kho bảo quản vaccine tự động có thể thu hồi vốn sau 2,5–3 năm nhờ tiết kiệm điện năng, nhân lực và giảm tổn thất hàng hóa. Theo thống kê từ các dự án ETEK triển khai, chi phí bảo trì trung bình mỗi năm chỉ chiếm 1,2–1,5% tổng giá trị đầu tư, thấp hơn nhiều so với mức 3–4% của hệ thống bán cơ giới.

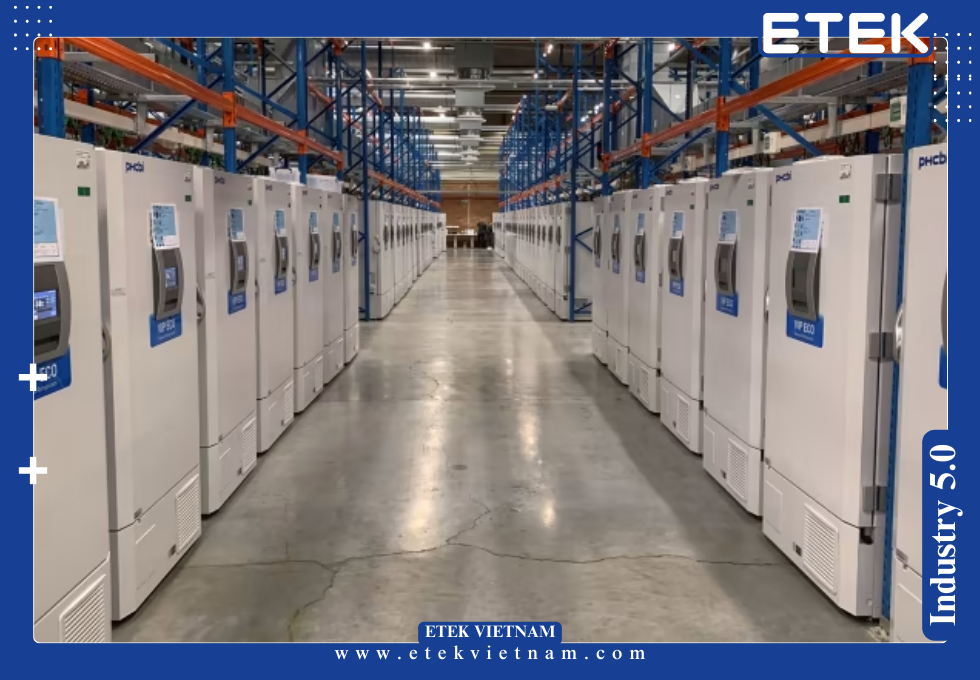

Ngoài ra, khả năng lạnh sâu đến –80°C mở ra cơ hội mở rộng dịch vụ lưu trữ cho các sản phẩm dược phẩm sinh học khác như enzyme, kháng thể, huyết tương hoặc mẫu xét nghiệm, giúp tăng thêm doanh thu 10–15%/năm cho đơn vị vận hành.

4.3 Lợi ích về chất lượng và an toàn sinh phẩm

Một trong những ưu thế vượt trội của kho bảo quản vaccine tự động là khả năng duy trì chất lượng vaccine ở mức cao nhất, đảm bảo các tiêu chí của WHO, GSP và ISO 13485.

Về kiểm soát nhiệt độ:
Hệ thống duy trì nhiệt độ 2–8°C cho các vaccine thông thường và lạnh sâu –20°C đến –80°C cho vaccine đặc biệt. Cảm biến Pt100 được bố trí theo ma trận 3D (chiều cao – chiều ngang – chiều sâu), sai số trung bình ±0,1°C. Bất kỳ vị trí nào vượt ngưỡng đều được hệ thống tự động hiệu chỉnh bằng cơ chế “Active Air Mixing”.

Về chất lượng môi trường:
Không khí tuần hoàn qua bộ lọc HEPA H14, khử khuẩn bằng UV-C 254 nm, đảm bảo không có vi sinh vật phát triển trong không gian lưu trữ. Độ sạch không khí đạt ISO 14644-1 Class 8, giới hạn 3.520.000 hạt 0,5 µm/m³.

Về kiểm soát độ ẩm:
Độ ẩm được giữ ổn định 45–65% bằng bộ dehumidifier hai cấp, sai số ±3%, giúp ngăn ngưng tụ và tránh biến đổi cấu trúc bao bì vaccine.

Về an toàn sinh học:
Các khu vực lạnh sâu có cảm biến oxy và hệ thống xả khẩn để bảo vệ nhân viên khỏi hiện tượng thiếu oxy. Panel kho đạt chuẩn chống cháy EI60, không tạo khói độc khi cháy.

Về truy xuất chất lượng:
Mỗi lô vaccine đều được quản lý bằng mã RFID và mã QR, dữ liệu ghi nhận đầy đủ các thông số nhiệt độ, thời gian lưu trữ, và thao tác con người. Khi cần kiểm toán, hệ thống có thể xuất báo cáo tự động với đầy đủ nhật ký vận hành (Audit Trail) đạt chuẩn 21 CFR Part 11 của FDA.

Nhờ đó, kho bảo quản vaccine tự động giúp doanh nghiệp đảm bảo chứng nhận chất lượng theo GSP, WHO PQS, ISO 13485 và HACCP – điều kiện bắt buộc để lưu hành dược phẩm quốc tế.

4.4 Lợi ích môi trường và phát triển bền vững

Với mục tiêu phát triển xanh, kho bảo quản vaccine tự động của ETEK được thiết kế theo tiêu chí “Green Cold Chain” nhằm giảm tối đa tác động môi trường và tiêu hao năng lượng.

1. Giảm phát thải CO₂:
   • Nhờ công nghệ thu hồi nhiệt từ dàn ngưng, giảm trung bình 25–30 tấn CO₂/năm.
   • Sử dụng môi chất lạnh R449A và R507A không phá hủy tầng ozone (ODP = 0, GWP thấp).
2. Tái sử dụng năng lượng:
   • Hệ thống “Smart Defrost” chỉ xả băng khi cảm biến phát hiện sương, tiết kiệm 10% điện năng.
   • Nhiệt lượng dư được tận dụng để sưởi phòng kỹ thuật hoặc cấp nước ấm cho thiết bị rửa tay trong khu vực nhân viên.
3. Tái chế và xử lý nước ngưng:
   • Nước ngưng tụ từ dàn bay hơi được tái sử dụng cho hệ thống làm mát ngưng tụ, tiết kiệm 15–20% nước cấp.
4. Giảm tiếng ồn và rung động:
   • Sử dụng quạt EC Motor, độ ồn <60 dB(A); bộ giảm chấn cao su EPDM giúp triệt tiêu rung động truyền xuống kết cấu sàn.
5. Vật liệu thân thiện:
   • Panel PU/PIR không chứa CFC, đạt chứng nhận REACH và RoHS.

Nhờ đó, kho bảo quản vaccine tự động không chỉ đạt chuẩn lưu trữ GSP mà còn hướng tới chứng nhận LEED Silver trong thiết kế công trình xanh, góp phần giảm chi phí vận hành dài hạn và nâng cao hình ảnh doanh nghiệp trong lĩnh vực y tế bền vững.

4.5 Ứng dụng trong hệ thống y tế và chuỗi cung ứng vaccine

Kho bảo quản vaccine tự động là hạ tầng cốt lõi trong mạng lưới phân phối vaccine quốc gia, giúp đảm bảo an toàn sinh phẩm từ trung ương đến tuyến cuối cùng.

1. Trung tâm phân phối vaccine quốc gia (National Vaccine Depot):
   Kho lạnh quy mô lớn, dung tích 5.000–10.000 m³, phục vụ lưu trữ hàng triệu liều vaccine ở nhiệt độ 2–8°C và lạnh sâu –80°C, đảm bảo luân chuyển đồng bộ theo chương trình tiêm chủng mở rộng (EPI).
2. Viện nghiên cứu và nhà máy sản xuất vaccine:
   Ứng dụng kho bảo quản vaccine tự động trong giai đoạn lưu trữ nguyên liệu, bán thành phẩm và thành phẩm trước khi kiểm định. Hệ thống hỗ trợ kiểm soát lô sản xuất, hạn dùng, và điều kiện lưu trữ GSP.
3. Bệnh viện và trung tâm y tế:
   Kho mini tự động dung tích 100–300 m³ cho phép bệnh viện quản lý tồn kho vaccine, tránh quá hạn hoặc bảo quản sai nhiệt độ. Hệ thống truy xuất lô vaccine giúp nhân viên y tế kiểm tra nhanh bằng thiết bị di động.
4. Công ty logistics và dược phẩm sinh học:
   Các đơn vị logistics có thể khai thác kho bảo quản vaccine tự động làm trung tâm trung chuyển dược phẩm lạnh, kết nối trực tiếp với hệ thống ERP – GPS để quản lý vận tải và tồn kho.
5. Trung tâm xét nghiệm và ngân hàng sinh học:
   Khu vực lạnh sâu của kho phù hợp lưu trữ mẫu huyết tương, DNA, RNA, tế bào gốc, enzyme, giúp đảm bảo độ ổn định sinh học theo tiêu chuẩn ISO 20387:2018.

4.6 Giá trị chiến lược và tính mở rộng

Đầu tư vào kho bảo quản vaccine tự động mang lại giá trị chiến lược lâu dài cho ngành y tế và doanh nghiệp vận hành:

• Tăng năng lực ứng phó dịch bệnh: hệ thống tự động cho phép mở rộng dung tích lên 30–50% chỉ bằng cách bổ sung mô-đun giá kệ hoặc dàn lạnh mà không gián đoạn hoạt động.
• Tăng uy tín thương hiệu: đáp ứng tiêu chuẩn WHO-GSP giúp doanh nghiệp có thể tham gia các gói thầu quốc tế của WHO, UNICEF, PATH.
• Dữ liệu số hóa toàn diện: toàn bộ thông tin truy xuất lô vaccine được lưu trữ dạng điện tử, tạo nền tảng cho “Smart Cold Chain” kết nối toàn cầu.
• Giảm rủi ro pháp lý: hồ sơ lưu trữ điện tử minh bạch giúp đáp ứng kiểm toán của Bộ Y tế, WHO, FDA.
• Tích hợp IoT và AI: cho phép học máy phân tích dữ liệu nhiệt động, dự báo hư hỏng thiết bị và tối ưu vận hành tự động.

Nhờ khả năng mở rộng linh hoạt và lưu trữ GSP chuẩn quốc tế, hệ thống này đang trở thành xu hướng tất yếu của các trung tâm vaccine và dược phẩm lớn trên thế giới.

5.1 Giải pháp trọn gói – từ thiết kế đến vận hành

ETEK cung cấp kho bảo quản vaccine tự động theo mô hình tổng thầu trọn gói (EPC – Engineering, Procurement & Construction), bao gồm: khảo sát – thiết kế – sản xuất thiết bị – lắp đặt – chạy thử – đào tạo – bàn giao – bảo trì.
Mô hình EPC giúp khách hàng tiết kiệm 15–25% chi phí triển khai, loại bỏ hoàn toàn rủi ro chồng chéo giữa các nhà thầu.

Khác với đơn vị chỉ cung cấp kho lạnh hoặc máy nén đơn lẻ, ETEK triển khai đồng bộ toàn bộ chuỗi hệ thống: kết cấu kho, dàn lạnh, robot, phần mềm SCADA, WMS và QMS.
Nhờ đó, mọi khâu – từ kiểm soát nhiệt độ 2–8°C, giám sát lạnh sâu –80°C, đến truy xuất lô vaccine – đều được liên kết thống nhất, không cần tích hợp lại sau khi vận hành.

Toàn bộ thiết kế của ETEK đều tuân thủ WHO PQS – GSP – ISO 13485 – ISO 50001, đảm bảo kho đạt tiêu chuẩn lưu trữ dược phẩm quốc tế. Các mô hình điển hình ETEK triển khai có dung tích 500–10.000 m³, hiệu suất năng lượng trung bình 0,55 kWh/m³·ngày, thấp hơn 20% so với mức trung bình ngành.

5.2 Công nghệ tiên tiến – đảm bảo vận hành ổn định lâu dài

ETEK ứng dụng các công nghệ tiên tiến hàng đầu châu Âu và Nhật Bản trong thiết kế kho bảo quản vaccine tự động:

1. Công nghệ lạnh cascade hai cấp nén:
   Sử dụng môi chất R449A/R23, có thể đạt lạnh sâu –80°C, hiệu suất COP ≥ 4,0.
2. Robot lưu trữ AS/RS và xe AGV:
   Hoạt động ổn định trong môi trường nhiệt độ 2–8°C, tốc độ di chuyển 3,5 m/s, sai số định vị ≤ 3 mm.
3. Hệ thống điều khiển PLC – SCADA:
   PLC Siemens S7-1500 kết hợp phần mềm giám sát WinCC, thu thập dữ liệu 24/7 và điều khiển tự động tải lạnh theo thuật toán PID.
4. Hệ thống cảm biến IoT thông minh:
   Mỗi kho bảo quản vaccine tự động được trang bị hơn 60 điểm đo nhiệt – ẩm, đồng bộ dữ liệu qua Modbus TCP/IP, cho phép truy cập từ xa bằng ứng dụng di động.
5. Phần mềm quản lý WMS – QMS tích hợp:
   Đạt chuẩn 21 CFR Part 11, cho phép truy xuất lô vaccine đầy đủ theo thời gian thực, có xác thực hai lớp và lưu trữ dữ liệu tối thiểu 10 năm.

Nhờ ứng dụng công nghệ đồng bộ, các kho của ETEK vận hành ổn định 24/7 với độ tin cậy (MTBF – Mean Time Between Failure) trung bình trên 25.000 giờ.
Mỗi dự án sau khi bàn giao đều kèm hồ sơ kỹ thuật, sơ đồ hệ thống và tài liệu hướng dẫn vận hành song ngữ Anh – Việt, đáp ứng yêu cầu kiểm định WHO – GSP – ISO.

5.3 Dịch vụ kỹ thuật, bảo hành và hậu mãi toàn diện

ETEK không chỉ cung cấp thiết bị mà còn cam kết đồng hành suốt vòng đời của hệ thống.
Đội ngũ kỹ sư chuyên ngành điện lạnh – tự động hóa – cơ điện tử của ETEK sẵn sàng hỗ trợ 24/7 qua hotline, hệ thống giám sát từ xa hoặc can thiệp trực tiếp tại hiện trường.

Thời gian phản hồi kỹ thuật:

• Tư vấn từ xa: trong 30 phút.
• Kỹ sư có mặt tại hiện trường: 6–12 giờ.
• Cung cấp linh kiện thay thế: 24–48 giờ.

Hệ thống IoT Cloud Monitoring cho phép ETEK theo dõi tình trạng kho bảo quản vaccine tự động từ xa, phát hiện sớm các dấu hiệu bất thường về áp suất, nhiệt độ hoặc hiệu suất máy nén.
Dữ liệu được lưu trữ tập trung trên máy chủ bảo mật AES-256, giúp doanh nghiệp dễ dàng kiểm toán định kỳ và truy xuất hồ sơ kỹ thuật.

Khách hàng được đào tạo đầy đủ về vận hành SCADA, kiểm tra nhiệt độ, quy trình bảo trì định kỳ, cũng như các tiêu chuẩn lưu trữ GSP và truy xuất lô vaccine theo chuẩn quốc tế.
ETEK cung cấp hợp đồng bảo trì 3–5 năm, bao gồm kiểm định định kỳ, hiệu chuẩn cảm biến, vệ sinh thiết bị và cập nhật phần mềm miễn phí.

5.4 Tùy chỉnh linh hoạt theo quy mô và yêu cầu sử dụng

Hiểu rằng mỗi khách hàng có điều kiện hạ tầng và quy mô khác nhau, ETEK phát triển nhiều mô hình kho bảo quản vaccine tự động tùy chỉnh:

Ngoài ra, ETEK còn cung cấp giải pháp mở rộng mô-đun (modular expansion). Khi nhu cầu tăng, doanh nghiệp chỉ cần lắp thêm giá kệ, dàn lạnh hoặc robot mà không phải xây mới toàn bộ kho.
Tính mô-đun này giúp tiết kiệm 40% chi phí mở rộng và rút ngắn thời gian thi công còn 30–45 ngày.

ETEK cũng có thể tùy chỉnh theo đặc thù từng khu vực: vùng khí hậu nóng ẩm, vùng cao, hay cảng logistics. Các hệ thống lạnh sâu được thiết kế cách nhiệt đặc biệt bằng panel PIR 300 mm, kết hợp sưởi điện trở chống đóng băng cửa kho.

Mọi thiết kế đều được mô phỏng CFD (Computational Fluid Dynamics) để đảm bảo luồng gió, phân bố nhiệt và độ ẩm đạt chuẩn WHO PQS – GSP trước khi thi công.

5.5 Giá trị khác biệt của ETEK so với các nhà cung cấp khác

Như vậy, ETEK dung hòa giữa công nghệ quốc tế và dịch vụ trong nước, vừa bảo đảm chất lượng, vừa tối ưu chi phí.
Điểm khác biệt cốt lõi là ETEK không chỉ bán thiết bị, mà cung cấp hệ sinh thái kho bảo quản vaccine tự động hoàn chỉnh, kết nối dữ liệu vận hành, truy xuất lô, hiệu suất năng lượng và quản lý chất lượng trên cùng một nền tảng.

5.6 Đảm bảo hiệu quả kinh tế và phát triển bền vững

Lựa chọn kho bảo quản vaccine tự động của ETEK, khách hàng nhận được một giải pháp bền vững và tiết kiệm lâu dài:

• Giảm 18–25% chi phí điện năng nhờ hệ thống lạnh thông minh, thu hồi nhiệt.
• Giảm 20–30% chi phí bảo trì, nhờ IoT cảnh báo sớm và tự động điều chỉnh.
• Tăng 12–15% năng suất lưu trữ, nhờ tối ưu không gian giá kệ và robot truy xuất.
• Giảm 90% lỗi thao tác con người, nhờ hệ thống tự động hóa toàn phần.
• Tăng tuổi thọ thiết bị 30–40%, nhờ thiết kế đạt chuẩn EN 378, ISO 50001.
• Đáp ứng đầy đủ tiêu chuẩn lưu trữ GSP, cho phép xuất khẩu vaccine ra thị trường quốc tế.

ETEK cũng cam kết hỗ trợ khách hàng lập hồ sơ kỹ thuật, chứng nhận WHO PQS, đánh giá GSP và đào tạo nhân viên theo quy trình chuẩn của Bộ Y tế.
Mục tiêu của ETEK không chỉ là bàn giao công trình mà còn giúp khách hàng xây dựng năng lực vận hành lâu dài, tối ưu chi phí, đảm bảo tính an toàn và phát triển bền vững trong ngành y tế.

KẾT LUẬN

Trong kỷ nguyên số hóa y tế và công nghệ sinh học phát triển nhanh chóng, kho bảo quản vaccine tự động là nền tảng hạ tầng không thể thiếu để bảo đảm chuỗi cung ứng vaccine và dược phẩm sinh học an toàn, minh bạch, hiệu quả.
Với công nghệ hiện đại, khả năng lạnh sâu, duy trì nhiệt độ 2–8°C ổn định, khả năng truy xuất lô vaccine chính xác và tuân thủ tuyệt đối tiêu chuẩn lưu trữ GSP, ETEK mang đến giải pháp toàn diện, đáng tin cậy cho các tổ chức y tế, bệnh viện và doanh nghiệp dược phẩm.

Chọn ETEK là chọn đối tác công nghệ chiến lược, mang đến sự đồng bộ, an toàn và hiệu quả bền vững trong vận hành kho dược phẩm của bạn.
ETEK – Giải pháp tự động hóa và lạnh sâu chuẩn quốc tế, đồng hành cùng ngành y tế hiện đại hướng tới tương lai an toàn và thông minh.

SẢN PHẨM LIÊN QUAN:

Các ứng dụng kho tự động khác

Các dịch vụ công nghệ khác của ETEK
