HỆ THỐNG XỬ LÝ KHÍ THẢI NHÀ MÁY GANG THÉP, LUYỆN KIM
Hệ thống xử lý khí thải nhà máy gang thép, luyện kim giúp kiểm soát bụi mịn, SO₂, NOx, CO, H₂S và các hợp chất kim loại nặng phát sinh từ quá trình lò cao, lò điện hồ quang và xử lý xỉ. ETEK cung cấp giải pháp tích hợp ESP, lọc túi, SCR, scrubber, sẵn sàng cho các dự án quốc tế.
Hệ thống xử lý khí thải nhà máy gang thép, luyện kim (Iron & Steel Plant Flue Gas Treatment System) là tổ hợp thiết bị chuyên dụng dùng để thu gom, lọc và xử lý các dòng khí thải độc hại phát sinh trong quá trình luyện gang, luyện thép, cán thép và hoàn nguyên kim loại.

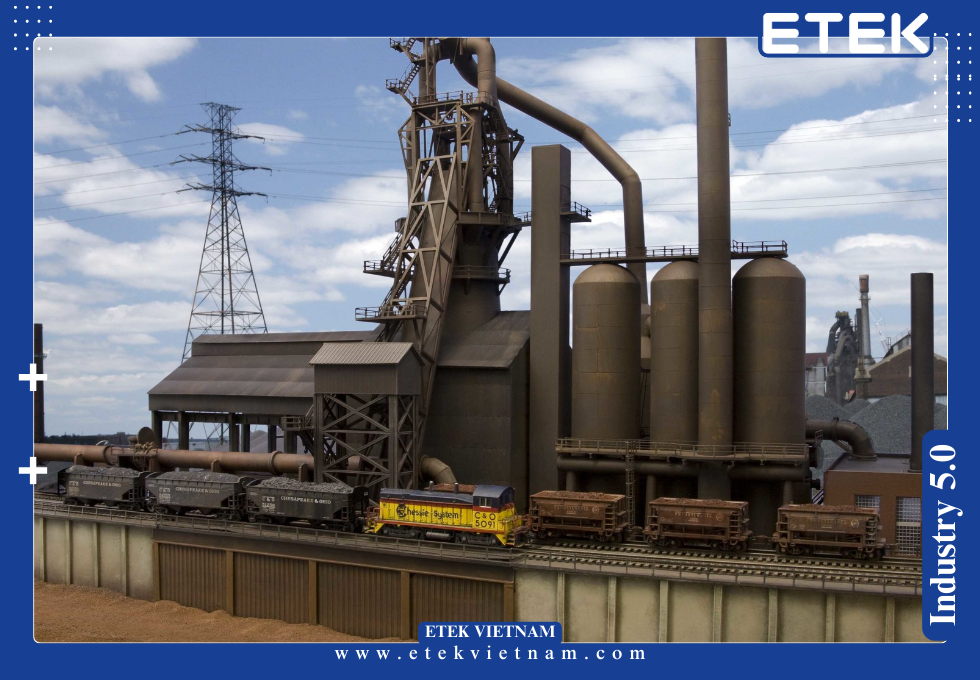

Các nguồn phát sinh khí thải chính gồm: lò cao, lò điện hồ quang (EAF), lò chuyển (BOF), lò tinh luyện (LF), hệ thống làm nguội, đúc liên tục và xử lý xỉ. Thành phần khí thải thường bao gồm bụi mịn, khí SO₂, NOx, CO, CO₂, H₂S, HF, HCl, và hơi kim loại nặng (Zn, Pb, Hg…).
Hệ thống xử lý khí thải của ETEK có khả năng tích hợp nhiều tầng xử lý: từ thu gom bụi, hấp thụ khí acid, đến khử NOx bằng công nghệ SNCR/SCR, lọc bụi bằng túi vải hoặc tĩnh điện, khử mùi bằng than hoạt tính hoặc plasma lạnh. Hệ thống được thiết kế modul hóa, tự động hóa và phù hợp từng công đoạn sản xuất cụ thể.
Cấu trúc hệ thống xử lý khí thải
Hệ thống thu khí: Gồm chụp hút trên lò EAF, lò BOF, LF, trạm rót gang, sàn đúc… dẫn khí bằng ống thép chịu mài mòn, chịu nhiệt.
Thiết bị xử lý bụi:

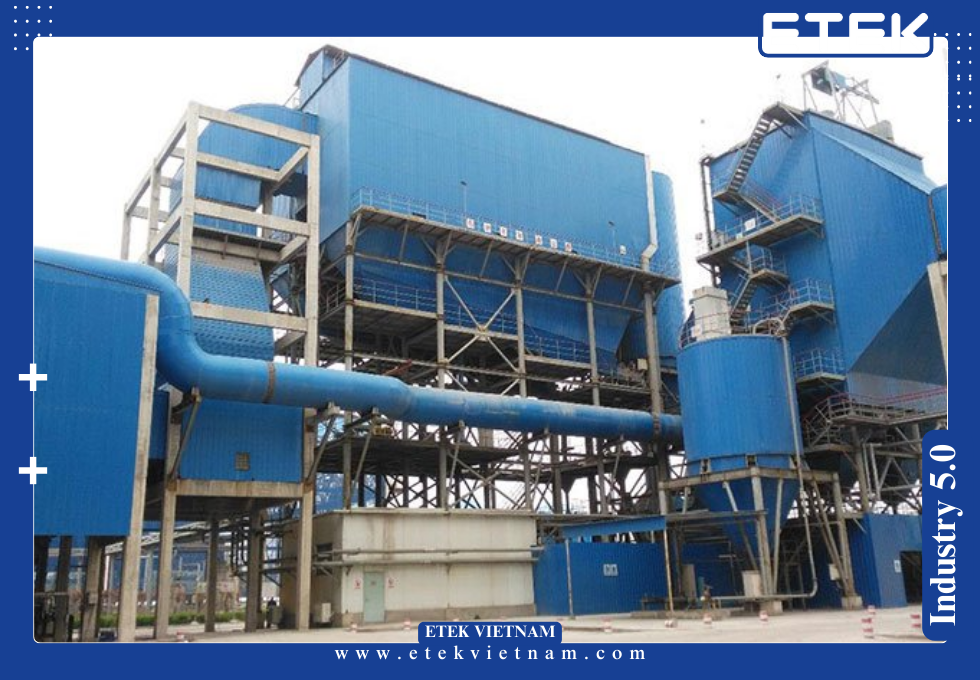

- Lọc túi vải (Baghouse): Dùng vải PPS, P84 hoặc PTFE, khả năng lọc bụi ≥ 99,8% với kích thước hạt ≥ 0,3 μm.
- Lọc tĩnh điện (ESP): Lọc sơ cấp trước lọc túi, hiệu quả cao cho bụi mịn bay hơi.
Xử lý khí độc:
- Scrubber trung hòa SO₂, HCl, HF: Dùng dung dịch NaOH, Ca(OH)₂ hoặc Mg(OH)₂.
- SNCR/SCR khử NOx: Phun Urea hoặc NH₃ trực tiếp hoặc qua buồng xúc tác ở 250–400°C.
- Lọc than hoạt tính: Hấp phụ kim loại nặng dạng hơi và VOCs.
Hệ thống quạt hút: Áp suất 2.500 – 6.000 Pa, lưu lượng 30.000 – 400.000 m³/h.
Tủ điều khiển trung tâm: PLC + HMI, có thể kết nối SCADA, CEMS, hệ thống cảnh báo khí độc.
Nguyên lý hoạt động
Khí thải từ các công đoạn sản xuất được thu gom qua chụp hút và dẫn vào bộ lọc bụi đa tầng. Bụi mịn được giữ lại nhờ kết hợp ESP và lọc túi. Sau đó, khí đi vào tháp hấp thụ để trung hòa khí acid như SO₂, HF, HCl.
Các dòng khí có chứa NOx sẽ được đưa qua buồng SNCR hoặc SCR để chuyển hóa NOx thành khí N₂ và hơi nước. Các hợp chất VOCs, kim loại nặng, hoặc mùi công nghiệp còn lại được xử lý bằng tầng than hoạt tính hoặc buồng plasma lạnh trước khi khí sạch được xả ra môi trường qua ống khói tích hợp CEMS.
Thông số kỹ thuật tiêu biểu
Lưu lượng khí xử lý: 30.000 – 400.000 m³/h
Hiệu suất lọc bụi: ≥ 99,8%
SO₂ xử lý: ≥ 95%
NOx xử lý (SCR/SNCR): 65 – 95%
Nhiệt độ khí đầu vào: 150 – 350°C
Kích thước bụi lọc được: ≥ 0,3 μm
Vật liệu chế tạo: Inox 304/316, thép chịu nhiệt phủ FRP
Công suất quạt: 15 – 160 kW
Hệ thống điều khiển: PLC Siemens hoặc Omron + HMI 10”
CEMS: EN 14181 / USEPA Method 7E, 10, 26A
Tiêu chuẩn kỹ thuật áp dụng hệ thống xử lý khí thải
QCVN 22:2009/BTNMT – Quy chuẩn khí thải ngành luyện kim
ISO 14001 – Hệ thống quản lý môi trường
EN 13284, EN 14181 – Giám sát bụi và khí độc
US EPA 40 CFR Part 60 – Emission standards for steel plants
CE, RoHS – Chứng nhận xuất khẩu EU
ATEX – Dành cho vùng dễ cháy nổ (lò EAF, xử lý xỉ)
Lợi ích nổi bật
Bảo vệ môi trường: Giảm thiểu bụi mịn, kim loại nặng và khí độc hại ra môi trường.
Tuân thủ pháp lý: Đáp ứng các tiêu chuẩn trong nước và quốc tế cho ngành gang thép.
Tăng độ bền thiết bị: Ngăn bụi và khí ăn mòn ảnh hưởng đến các thiết bị phía sau.
Tiết kiệm vận hành: Tự động hóa cao, dễ bảo trì, chi phí tiêu hao hợp lý.
Tích hợp thông minh: Hệ thống CEMS – SCADA – IoT giúp kiểm soát tức thời và từ xa.
Ứng dụng thực tế hệ thống xử lý khí thải
Lò điện hồ quang (EAF): Xử lý khói bụi và khí NOx trong luyện thép phế liệu.
Lò cao – đúc gang: Thu gom khí CO, SO₂ từ buồng đúc và xưởng luyện.
Lò tinh luyện (LF): Hút và xử lý khí sinh ra trong quá trình tinh luyện hợp kim.
Xử lý xỉ – dập xỉ: Loại bỏ bụi kim loại, khí H₂S, HF và VOCs phát sinh khi làm nguội xỉ.
Cán thép nóng – nguội: Thu gom bụi oxit sắt, mùi dầu bôi trơn và khí tẩy rửa.
ETEK là đơn vị chuyên thiết kế và cung cấp hệ thống xử lý khí thải cho ngành gang thép và luyện kim tại Việt Nam. Chúng tôi sở hữu đội ngũ kỹ sư chuyên sâu, công nghệ xử lý đa tầng, tích hợp tự động hóa cao và kinh nghiệm thực tế tại nhiều nhà máy luyện kim lớn trong nước và quốc tế.
Hệ thống xử lý khí thải của ETEK đáp ứng đầy đủ yêu cầu kỹ thuật khắt khe tại Đông Nam Á, Trung Đông và châu Phi. Các thiết bị đều được sản xuất tại nhà máy đạt chuẩn ISO 9001, có chứng chỉ CE, RoHS và sẵn sàng tích hợp CEMS, SNCR, SCR, lọc túi và xử lý VOCs theo yêu cầu dự án.
Lý do chọn ETEK:
Tối ưu theo từng công đoạn luyện kim cụ thể
Công nghệ xử lý đa tầng: ESP – Baghouse – SCR – Scrubber
Điều khiển tự động, kết nối SCADA – CEMS – IoT
Sẵn sàng cho dự án quốc tế, chứng chỉ CE – RoHS – ISO
Ba thương hiệu tiêu biểu trên thế giới
Phân khúc cao cấp: Hatch (Canada) – Hệ thống xử lý khí thải luyện kim tích hợp toàn diện, đạt chuẩn quốc tế
Phân khúc trung cấp: Tenova (Ý) – Thiết bị xử lý khí cho lò điện, lò hồ quang, ứng dụng SNCR/SCR hiệu quả
Phân khúc phổ thông: Jiangsu Yuanda (Trung Quốc) – Thiết bị lọc bụi túi vải và scrubber cho nhà máy gang thép quy mô vừa
