HỆ THỐNG XỬ LÝ KHÍ THẢI CHỨA HỢP CHẤT HỮU CƠ DỄ BAY HƠI VOCs

NGUYÊN LÝ, CÔNG NGHỆ VÀ ỨNG DỤNG THỰC TẾ

Hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs đóng vai trò trọng yếu trong việc kiểm soát ô nhiễm không khí công nghiệp, đặc biệt tại các nhà máy sơn, in ấn, hóa chất, nhựa và dung môi. Công nghệ xử lý hiện đại giúp giảm phát thải VOCs tới 95–99%, đáp ứng tiêu chuẩn QCVN 19:2009/BTNMT và ISO 14001:2015, đồng thời tối ưu chi phí vận hành cho doanh nghiệp.

Trong bối cảnh công nghiệp hóa nhanh chóng, lượng khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs tăng mạnh, trở thành mối nguy lớn đối với môi trường và sức khỏe con người. VOCs gồm các hợp chất như toluen, xylene, ethylbenzene, formaldehyde, acetone… phát sinh từ sơn, dung môi, keo, nhựa, dầu mỡ và quá trình gia nhiệt hữu cơ.

Các hợp chất VOCs có áp suất hơi cao, dễ bay hơi ở nhiệt độ thường, khi phát tán vào khí quyển sẽ phản ứng với NOx dưới tác dụng của ánh sáng mặt trời tạo ozone tầng thấp – nguyên nhân chính gây sương mù quang hóa, ảnh hưởng nghiêm trọng đến hệ hô hấp và hệ thần kinh.

Theo báo cáo của WHO (2023), nồng độ VOCs vượt ngưỡng 1 mg/m³ trong môi trường làm việc có thể gây đau đầu, chóng mặt, kích ứng mắt và phổi. Ở mức 5 mg/m³, một số VOCs như toluen, styren có thể gây độc thần kinh và gan. Vì vậy, xử lý khí thải VOC trở thành yêu cầu bắt buộc trong vận hành nhà máy hiện đại.

Các hệ thống xử lý truyền thống như hấp thụ dung dịch hay than hoạt tính thủ công chỉ đạt hiệu suất dưới 70%, trong khi các hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs hiện đại ứng dụng công nghệ hấp phụ VOC, đốt VOC xúc tác, tái sinh nhiệt RTO/RCO có thể đạt hiệu suất xử lý đến 99,5%.

Sự ra đời của các công nghệ mới như Plasma lạnh, UV-Ozone, hay Biofilter VOC công nghiệp giúp nâng cao khả năng phân hủy hợp chất phức tạp, giảm chi phí năng lượng và kéo dài tuổi thọ thiết bị. Đây chính là hướng đi tất yếu của các nhà máy sản xuất sơn, hóa chất, mực in, nhựa epoxy và dược phẩm trong tiến trình đạt tiêu chuẩn ESG (Environmental, Social and Governance).

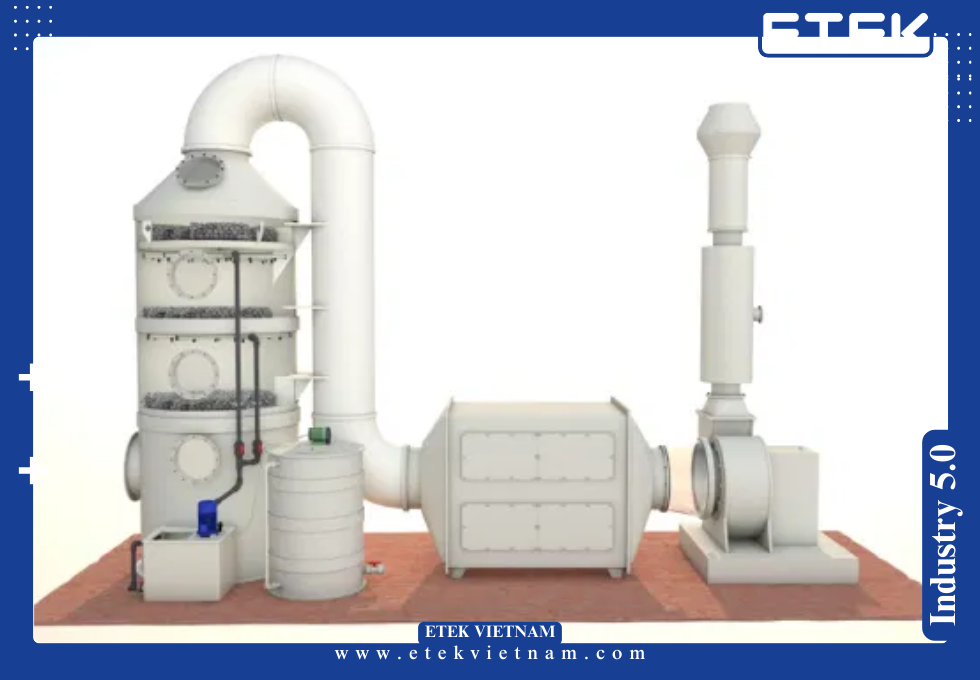

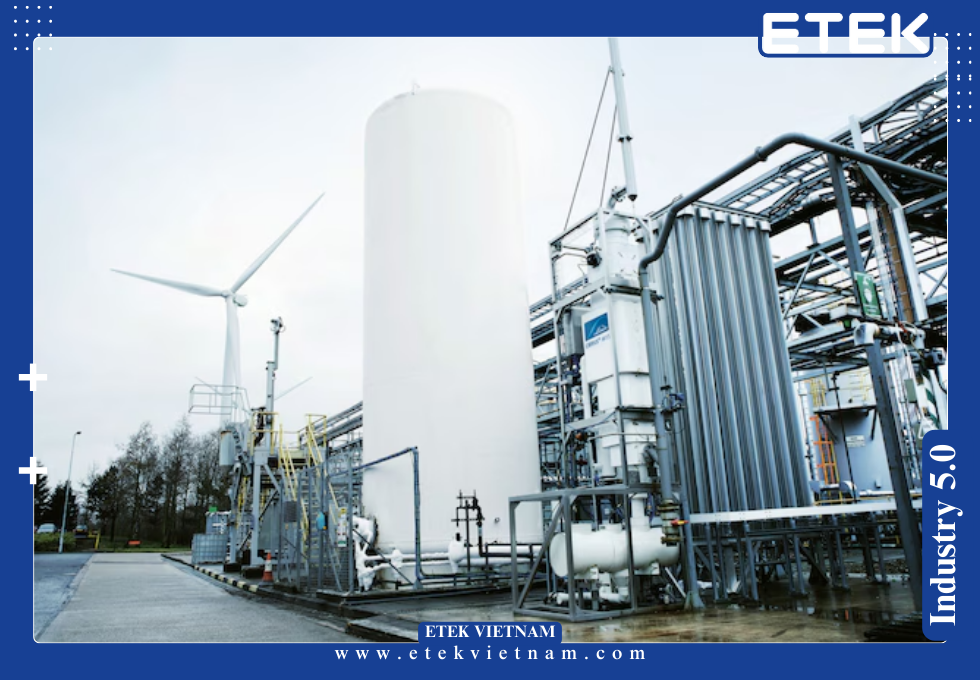

2.1 Cấu trúc tổng thể xử lý khí thải VOC

Một hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs gồm 5 bộ phận chính: buồng thu gom – thiết bị tách bụi sơ cấp – bộ tiền xử lý – buồng xử lý chính (hấp phụ hoặc đốt) – hệ thống kiểm soát và ống xả.

Luồng khí thải VOC công nghiệp từ dây chuyền sản xuất được dẫn qua đường ống inox 304 hoặc thép mạ kẽm chịu nhiệt, vận tốc khí trung bình 12–18 m/s, áp suất tĩnh -500 đến -2000 Pa. Trước khi vào thiết bị xử lý, khí đi qua bộ lọc bụi sơ cấp, tách hạt có kích thước ≥ 5 µm nhằm tránh gây tắc nghẽn lớp vật liệu hấp phụ.

Khí sạch sau xử lý được đưa qua ống khói cao ≥ 15 m, tốc độ thoát khí 10–15 m/s, đảm bảo pha loãng nhanh và không gây tái ô nhiễm khu vực xung quanh.

2.2 Nguyên lý hoạt động chung xử lý khí thải VOC

Nguyên lý xử lý khí thải VOCs dựa trên cơ chế tập trung – hấp phụ – oxy hóa – khử mùi – thải sạch. Tùy đặc tính khí thải (nhiệt độ, nồng độ VOCs, thành phần dung môi) mà lựa chọn công nghệ phù hợp.

Quy trình cơ bản:
Khí thải VOC công nghiệp được quạt hút ly tâm công suất 5–75 kW dẫn vào tháp hấp phụ VOC hoặc buồng đốt VOC. Nếu nồng độ VOCs thấp (< 500 mg/Nm³), thường sử dụng hấp phụ than hoạt tính hoặc zeolite rotor; nếu nồng độ cao (> 1000 mg/Nm³), dùng thiết bị đốt xúc tác (RCO) hoặc đốt hồi nhiệt (RTO) để phân hủy thành CO₂ và H₂O.

Khí sau xử lý được làm nguội bằng bộ trao đổi nhiệt dạng ống chùm (hiệu suất ≥ 85%), qua thiết bị khử mùi bằng ozone hoặc UV-C, sau đó được giám sát online bằng cảm biến PID đo nồng độ VOCs còn lại, sai số ±0,5 ppm.

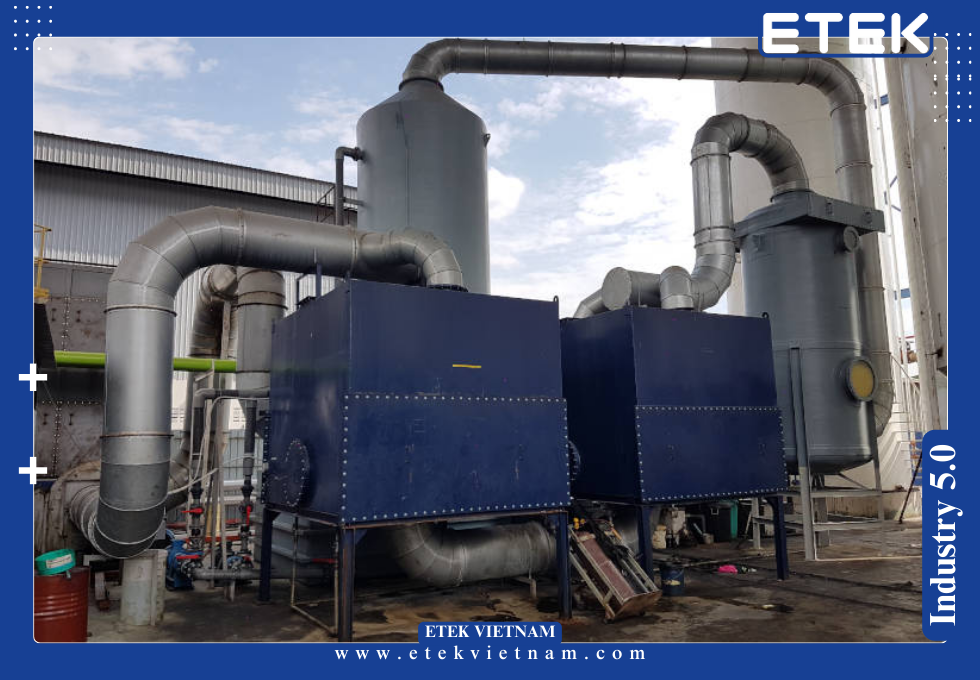

2.3 Hệ thống hấp phụ VOC

Hấp phụ VOC là phương pháp sử dụng vật liệu xốp có diện tích bề mặt lớn để giữ lại các phân tử hữu cơ dễ bay hơi. Vật liệu phổ biến gồm than hoạt tính dạng hạt (GAC), zeolite tổng hợp, hoặc silica gel.

Hiệu quả hấp phụ phụ thuộc vào nhiệt độ, áp suất và đặc tính dung môi. Ở 25°C, áp suất 1 atm, than hoạt tính có dung lượng hấp phụ toluen tới 250 mg/g và xylene 310 mg/g. Hệ thống thường thiết kế hai bồn hấp phụ song song, vận hành luân phiên giữa chế độ hấp phụ – tái sinh bằng hơi nước 120°C hoặc khí nóng 150°C.

Khí sau tái sinh chứa VOCs nồng độ cao được dẫn sang buồng đốt VOC để xử lý triệt để, đảm bảo không phát tán trở lại môi trường.

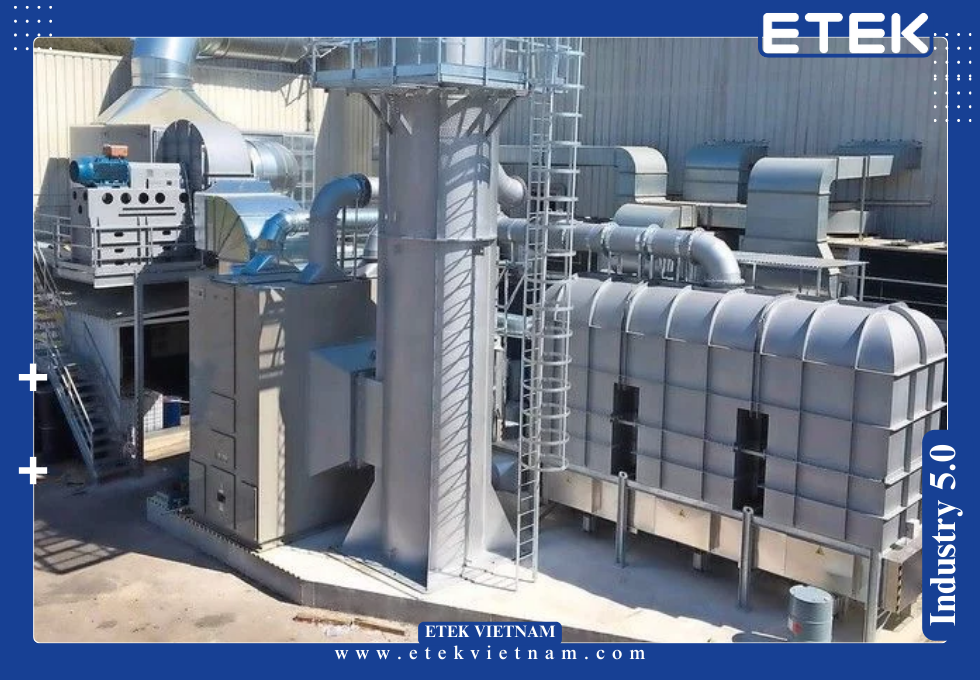

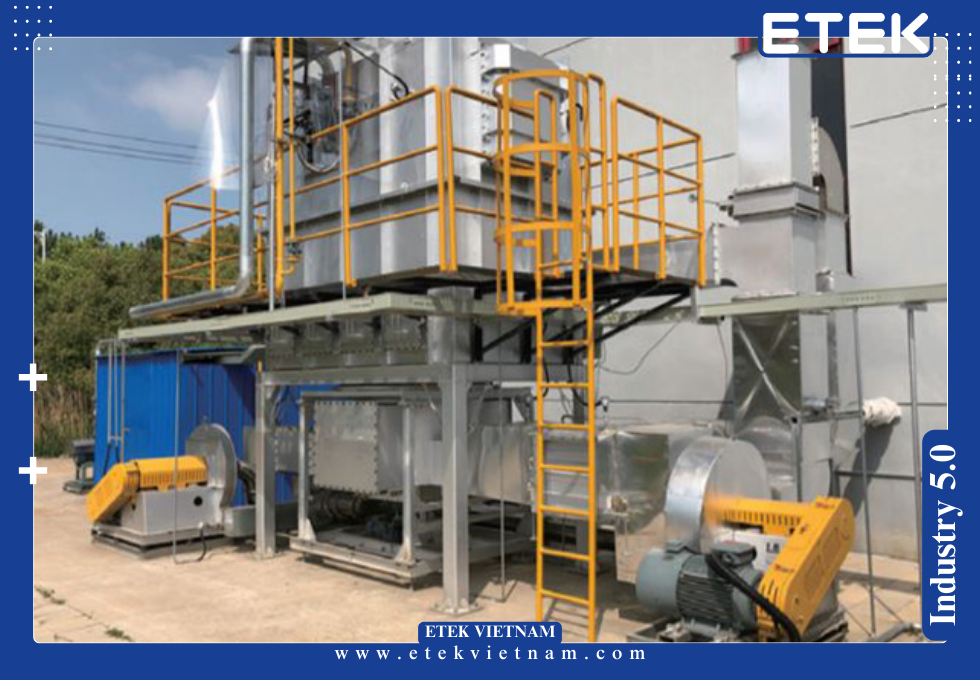

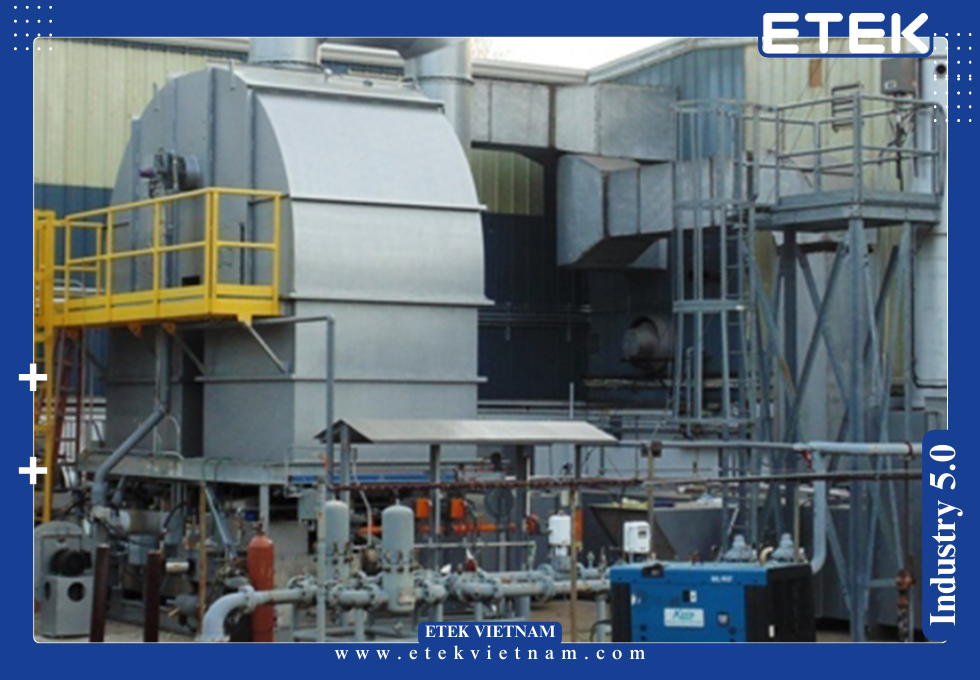

2.4 Hệ thống đốt VOC

Đốt VOC là phương pháp oxy hóa nhiệt các hợp chất hữu cơ ở nhiệt độ cao để chuyển hóa thành CO₂ và H₂O. Thiết bị chia làm ba loại: đốt trực tiếp (TO), đốt xúc tác (RCO)đốt hồi nhiệt (RTO).

  • TO hoạt động ở 750–850°C, thời gian lưu khí 0,5–1 s, hiệu suất 95–98%.
  • RCO sử dụng xúc tác gốc Pt/Pd trên nền Al₂O₃, nhiệt độ chỉ 300–450°C, tiết kiệm 40% năng lượng, hiệu suất > 98%.
  • RTO đạt hiệu suất tới 99,8%, nhờ vật liệu gốm lưu nhiệt dạng tổ ong, thu hồi đến 95% năng lượng từ khí thải nóng.

Áp suất buồng đốt duy trì 1.500–2.000 Pa, tốc độ dòng khí 3–5 m/s. Bộ điều khiển PID tự động duy trì tỷ lệ khí – oxy, đảm bảo phản ứng cháy hoàn toàn, hạn chế CO sinh ra dưới 10 mg/Nm³.

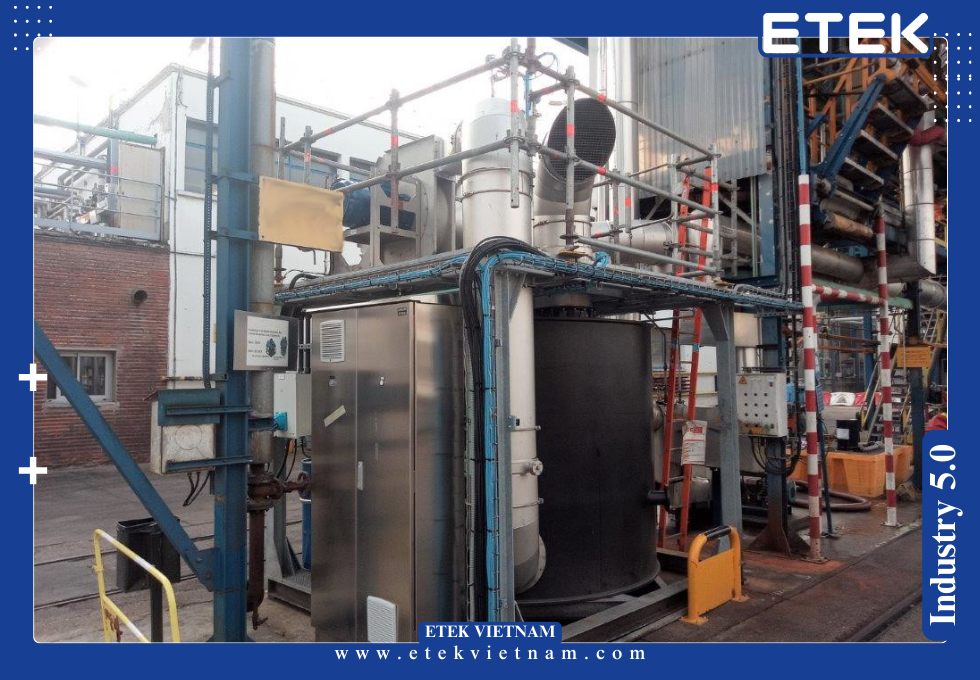

2.5 Hệ thống xử lý kết hợp

Với các nguồn thải hỗn hợp như nhà máy sơn, in bao bì hay dung môi, hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs thường áp dụng mô hình kết hợp hấp phụ – đốt VOC.

Khí nồng độ thấp được hấp phụ tạm thời, sau đó tái sinh tạo khí nồng độ cao, đưa vào RCO hoặc RTO để xử lý triệt để. Mô hình này giúp giảm 30–50% năng lượng tiêu thụ so với đốt trực tiếp, đồng thời đảm bảo hiệu suất xử lý VOC công nghiệp ≥ 99%.

Vật liệu zeolite rotor thường có tỷ lệ cô đặc 1:5 đến 1:20, tức khí thải đầu vào 1000 m³/h nồng độ 200 ppm sẽ được cô đặc thành 50 m³/h nồng độ 4000 ppm – rất thích hợp cho RCO.

2.6 Hệ thống điều khiển và giám sát xử lý khí thải VOC

Tất cả thiết bị trong hệ thống được điều khiển bằng PLC – SCADA, hiển thị real-time các thông số: nhiệt độ buồng đốt, áp suất, tốc độ quạt, nồng độ VOCs đầu vào – đầu ra.

Các cảm biến gồm:

  • Cảm biến nhiệt K-type, dải đo 0–1000°C, sai số ±0,2%.
  • Cảm biến áp suất chênh vi sai 0–3000 Pa.
  • Cảm biến VOCs PID, độ nhạy 0,1 ppm.
  • Lưu lượng kế gió vortex, sai số ±1%.

Dữ liệu được lưu trữ 12 tháng, kết nối với hệ thống quản lý môi trường doanh nghiệp (EMS). Tự động dừng khi nhiệt độ vượt 950°C hoặc khi nồng độ VOCs đầu vào đột ngột tăng trên 4000 ppm để đảm bảo an toàn cháy nổ.

2.7 Vật liệu chế tạo và an toàn xử lý khí thải VOC

Vỏ thiết bị thường chế tạo bằng thép không gỉ SUS 304 hoặc SUS 316L, bề dày 3–6 mm, sơn cách nhiệt gốm chịu nhiệt 1000°C. Vật liệu cách nhiệt bên trong là bông gốm ceramic 1260°C, hệ số truyền nhiệt ≤ 0,08 W/m·K.

Hệ thống van an toàn áp suất – nhiệt độ képthiết bị dập lửa ngược (flame arrestor) được lắp ở cửa khí vào, đảm bảo an toàn vận hành.

Mức phát ồn ≤ 75 dB(A) ở khoảng cách 1 m, tuân thủ QCVN 26:2010/BTNMT. Toàn bộ cấu trúc được kiểm định áp suất theo tiêu chuẩn ASME Section VIII Div.1 trước khi đưa vào sử dụng.

3.1 Thông số kỹ thuật điển hình xử lý khí thải VOC

Một hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs tiêu chuẩn công nghiệp bao gồm nhiều module, được thiết kế theo lưu lượng, nhiệt độ và thành phần VOC công nghiệp của từng nhà máy. Các thông số kỹ thuật đặc trưng thể hiện khả năng vận hành, hiệu suất và độ ổn định như sau:

Hạng mụcThông số tham chiếuGhi chú kỹ thuật
Lưu lượng khí thải5.000 – 120.000 Nm³/hTheo quy mô xưởng
Nồng độ VOCs đầu vào100 – 5.000 mg/Nm³Hỗn hợp toluen, xylene, MEK, ethanol
Hiệu suất xử lý tổng≥ 99,5%Đạt chuẩn QCVN 19:2009/BTNMT cột A
Nhiệt độ vận hành25–850°CTùy công nghệ hấp phụ hoặc đốt
Áp suất buồng đốt1.500–2.000 PaDuy trì cháy ổn định
Tốc độ khí qua vật liệu hấp phụ0,2–0,4 m/sĐảm bảo thời gian tiếp xúc tối ưu
Nhiệt độ tái sinh vật liệu120–180°CHơi hoặc khí nóng tuần hoàn
Nhiệt độ phản ứng RCO320–450°CXúc tác Pt/Pd/Al₂O₃
Nhiệt độ phản ứng RTO780–850°CVật liệu gốm tổ ong SiC
Tỷ lệ thu hồi nhiệt90–95%Giảm tiêu hao năng lượng
Nhiệt độ khí xả cuối< 80°CĐảm bảo an toàn môi trường
Nồng độ VOCs sau xử lý< 50 mg/Nm³Theo QCVN 19:2009/BTNMT
Tiếng ồn hệ thống≤ 75 dB(A)Ở khoảng cách 1 m
Mức tiêu thụ điện0,8 – 1,5 kWh/1.000 Nm³Tùy quy mô
Mức tiêu thụ gas (nếu đốt trực tiếp)0,4 – 0,6 Nm³/m³ khí thảiPropan hoặc LPG

Các thông số trên được kiểm chứng qua hàng trăm dự án nhà máy sơn, in ấn, hóa chất và sản xuất vật liệu tổng hợp mà ETEK đã triển khai.

3.2 Hiệu suất và chỉ số vận hành xử lý khí thải VOC

Hiệu suất của hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs được đánh giá bằng chỉ số OEE (Overall Equipment Effectiveness), bao gồm khả dụng (Availability), hiệu suất (Performance) và chất lượng khí thải (Quality).

Khả dụng (Availability): ≥ 95%, nhờ cơ chế vận hành luân phiên hấp phụ – tái sinh và giám sát PLC/SCADA.
Hiệu suất (Performance): ≥ 97%, bảo đảm duy trì lưu lượng khí ổn định ±2% và tỷ lệ đốt hoàn toàn.
Chất lượng (Quality): ≥ 99%, nồng độ VOCs đầu ra < 50 mg/Nm³, CO < 10 mg/Nm³, NOx < 50 mg/Nm³.

Ví dụ: Một hệ thống RTO công suất 30.000 Nm³/h, nồng độ VOCs đầu vào 2.000 mg/Nm³, có thể tiêu hủy 59 kg VOC mỗi giờ, sinh ra 140 kWh năng lượng nhiệt được thu hồi, tương đương tiết kiệm 1.200 lít dầu FO mỗi tháng.

Tuổi thọ xúc tác trong hệ thống đốt VOC xúc tác RCO trung bình 20.000–25.000 giờ (3–4 năm), có thể hoàn nguyên bằng khí nóng 400°C trong 2 giờ để tái sử dụng.

3.3 Tiêu chuẩn kỹ thuật và môi trường xử lý khí thải VOC

Các hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs phải tuân thủ đồng thời các tiêu chuẩn quốc tế và trong nước. Dưới đây là danh mục áp dụng phổ biến:

Tiêu chuẩn Việt Nam (TCVN & QCVN):

  • QCVN 19:2009/BTNMT – Giới hạn khí thải công nghiệp chứa hợp chất hữu cơ.
  • QCVN 20:2009/BTNMT – Giới hạn hơi dung môi hữu cơ trong sơn, mực in, keo dán.
  • QCVN 05:2023/BTNMT – Chất lượng không khí xung quanh.
  • TCVN 6980:2001 – Phương pháp xác định VOCs trong khí thải bằng sắc ký khí.

Tiêu chuẩn quốc tế:

  • ISO 14001:2015 – Quản lý môi trường.
  • ISO 50001:2018 – Quản lý năng lượng.
  • EN 12753:2013 – Tiêu chuẩn châu Âu về đốt VOCs công nghiệp.
  • EPA 40 CFR Part 63 – Quy định kiểm soát nguồn thải VOC của Hoa Kỳ.
  • CE/ATEX – An toàn phòng nổ khu vực có hơi dung môi.

Các thiết bị điện, van, quạt trong hệ thống đều được chứng nhận Ex-proof Class I, Zone 1/2, ngăn ngừa cháy nổ khi nồng độ VOCs vượt 25% giới hạn dưới LEL (Lower Explosion Limit).

3.4 Tiêu chuẩn vi sinh, hóa lý và an toàn khí thải

Mặc dù VOCs không liên quan trực tiếp đến yếu tố vi sinh, song việc phát sinh khí cháy và sản phẩm thứ cấp (CO, aldehyde, ozone phụ) cần được kiểm soát nghiêm ngặt.

Chỉ tiêuGiới hạn cho phépPhương pháp đo
VOCs tổng (sau xử lý)≤ 50 mg/Nm³EPA Method 25A
CO≤ 10 mg/Nm³EPA Method 10
NOx≤ 50 mg/Nm³ISO 11564
Nhiệt độ khí xả≤ 80°CISO 4224
Tiếng ồn≤ 75 dB(A)ISO 1996-1
Độ rung≤ 4 mm/sISO 10816
Nồng độ oxy dư12–15%Kiểm soát cháy hoàn toàn

Bên cạnh đó, áp suất âm trong đường ống phải duy trì 500–1500 Pa để tránh rò rỉ hơi dung môi. Tốc độ thoát khí tại miệng ống ≥ 10 m/s để đảm bảo phát tán đều, không tái khuếch tán xuống khu vực sản xuất.

3.5 Tiêu chuẩn năng lượng và hiệu quả vận hành xử lý khí thải VOC

Một trong những ưu điểm nổi bật của hệ thống RTO/RCO hiện đại là khả năng tái sinh nhiệt và giảm tiêu thụ nhiên liệu.

  • Hiệu suất thu hồi nhiệt của RTO đạt 90–95%, giảm tới 70% nhu cầu nhiên liệu phụ.
  • Nhiệt năng thu hồi được sử dụng để gia nhiệt không khí cấp, sấy sản phẩm hoặc tiền xử lý khí đầu vào.
  • Hệ thống được trang bị bộ trao đổi nhiệt dạng tổ ong ceramic, độ bền 10 năm, chịu nhiệt 1000°C.

Mức tiêu thụ năng lượng tổng thể của một hệ thống xử lý VOC công nghiệp hiện đại:

  • Điện năng: 0,9–1,2 kWh/1.000 Nm³.
  • Nhiên liệu đốt (gas/LPG): 0,4 Nm³/1.000 Nm³ khí thải.
  • Tỷ lệ hoàn vốn năng lượng (Energy Payback) đạt 12–18 tháng, tùy mô hình vận hành liên tục hay gián đoạn.

Hệ thống điều khiển tự động tích hợp biến tần VFD cho quạt hút, giúp tiết kiệm thêm 15% điện năng. Các cảm biến lưu lượng và áp suất đồng bộ trong mạng Modbus RTU, độ trễ truyền dữ liệu < 1 s.

3.6 Tiêu chuẩn an toàn, phòng nổ và phòng cháy xử lý khí thải VOC

Đặc trưng của khí thải VOCs là khả năng cháy nổ cao, do đó thiết bị xử lý phải được thiết kế tuân thủ nghiêm ngặt các quy chuẩn an toàn:

  • Giới hạn nồng độ cháy nổ (LEL – UEL): 1–7% thể tích tùy hợp chất. Hệ thống lắp cảm biến LEL Detector, cảnh báo khi đạt 25% LEL.
  • Van xả áp khẩn cấp (Explosion Vent): mở ở 3.000–3.500 Pa.
  • Thiết bị chống cháy ngược (Flame Arrestor): bắt buộc ở cửa hút khí dung môi.
  • Cảm biến nhiệt và khói kết nối PLC, tự động ngắt gas và dừng quạt khi phát hiện cháy.
  • Vật liệu chống tĩnh điện: nối đất liên tục, điện trở ≤ 10⁶ Ω.

Toàn bộ hệ thống được thiết kế theo tiêu chuẩn NFPA 86 (Standard for Ovens and Furnaces)ATEX Directive 2014/34/EU, đảm bảo an toàn tuyệt đối trong môi trường chứa VOC công nghiệp.

3.7 Kiểm định và thử nghiệm xử lý khí thải VOC

Trước khi bàn giao, mỗi hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs được kiểm định toàn diện:

  • Kiểm tra độ kín khí đường ống: thử áp lực 1.5 lần áp suất làm việc, rò rỉ < 0,1%.
  • Thử tải vận hành 72 giờ liên tục: sai lệch thông số < ±5%.
  • Đo nồng độ VOCs đầu ra bằng GC-FID: đảm bảo đạt QCVN 19:2009/BTNMT.
  • Đánh giá độ ổn định nhiệt: biến thiên nhiệt độ trong buồng đốt < ±2°C.

Sau nghiệm thu, hệ thống được cấp chứng nhận hợp quy kỹ thuật môi trường và biên bản kiểm định an toàn điện – phòng nổ. Dữ liệu quan trắc online được truyền về Sở TN&MT địa phương qua hệ thống IoT Gateway, đáp ứng yêu cầu quản lý tự động theo Nghị định 40/2019/NĐ-CP.

3.8 Tiêu chuẩn quốc tế trong ứng dụng thực tế xử lý khí thải VOC

Tùy ngành công nghiệp, các tiêu chuẩn bổ sung sau thường được áp dụng song song với hệ thống xử lý VOCs:

  • Nhà máy sơn, mạ: ISO 14644 (phòng sạch), QCVN 07:2009/BTNMT.
  • Nhà máy in bao bì: ISO 12647, quy định mức VOCs trong mực in.
  • Nhà máy hóa chất: API RP 2001 (Control of VOC Emissions).
  • Nhà máy nhựa, composite: ASTM D3960 (Volatile Content of Coatings).
  • Ngành dược, mỹ phẩm: EU GMP Annex 1 – yêu cầu VOC < 20 ppm trong khu vực đóng gói.

Nhờ tuân thủ hệ thống tiêu chuẩn nghiêm ngặt này, các hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs của ETEK luôn được chấp thuận khi kiểm định ở các khu công nghiệp trọng điểm như VSIP, Long Đức, Hiệp Phước, Amata hay Hòa Phú.

4.1 Lợi ích kỹ thuật và vận hành xử lý khí thải VOC

Việc đầu tư hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs mang lại bước nhảy vọt về công nghệ và độ ổn định trong vận hành nhà máy. So với phương pháp thủ công hoặc hệ thống cục bộ, giải pháp này giúp tăng hiệu suất xử lý lên 99,5%, giảm 40% chi phí năng lượng, và vận hành liên tục 24/7 mà không cần gián đoạn bảo dưỡng thường xuyên.

Nhờ ứng dụng tự động hóa PLC – SCADA, toàn bộ thông số như nhiệt độ buồng đốt, áp suất, lưu lượng và nồng độ VOC được giám sát trực tuyến, sai số đo lường < ±1%. Hệ thống cảnh báo sớm khi vượt ngưỡng, tự điều chỉnh công suất quạt và nhiệt độ đốt để duy trì hiệu suất tối ưu.

Đặc biệt, nhờ cơ chế tái sinh năng lượng trong RTO/RCO, nhiệt lượng từ khí thải được thu hồi đến 95%, giảm đáng kể chi phí vận hành. So sánh cụ thể: với cùng lưu lượng 20.000 Nm³/h, hệ thống đốt trực tiếp tiêu thụ 150 Nm³ LPG/ngày, trong khi RTO chỉ cần 40–50 Nm³, tiết kiệm gần 70%.

Ngoài ra, tuổi thọ vật liệu hấp phụ zeolite hoặc than hoạt tính tăng lên gấp đôi nhờ quy trình tái sinh tự động và điều khiển lưu lượng tối ưu. Hệ thống xử lý khí thải VOC có thể vận hành liên tục trên 8.000 giờ/năm, với tỷ lệ dừng bảo trì dưới 3%.

4.2 Lợi ích tài chính và tối ưu chi phí xử lý khí thải VOC

Một trong những yếu tố quyết định của hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs là khả năng tối ưu chi phí đầu tư và vận hành.

Chi phí đầu tư ban đầu thường chiếm 4–7% tổng vốn xây dựng nhà máy, nhưng lợi ích tài chính thu hồi nhanh chóng nhờ:

  • Giảm tiêu hao nhiên liệu: tiết kiệm 30–50% gas/LPG mỗi tháng.
  • Giảm chi phí bảo trì: nhờ tự động hóa, không cần vệ sinh thủ công thường xuyên.
  • Giảm phí xử phạt môi trường: do khí xả luôn đạt chuẩn QCVN.
  • Tăng uy tín và giá trị ESG: dễ dàng đạt chứng chỉ ISO 14001, giúp tăng cơ hội xuất khẩu.

Ví dụ thực tế: một nhà máy sơn công nghiệp công suất 15.000 Nm³/h, đầu tư hệ thống RCO trị giá 3,8 tỷ đồng, tiết kiệm 90 triệu đồng/tháng tiền gas và điện, hoàn vốn sau 2,9 năm. Nếu sử dụng RTO tích hợp tái sinh nhiệt, thời gian hoàn vốn rút xuống chỉ còn 2 năm.

Ngoài ra, khi đạt chuẩn môi trường, doanh nghiệp được giảm 50% phí xả thải và hưởng ưu đãi thuế môi trường theo Nghị định 53/2020/NĐ-CP.

4.3 Lợi ích môi trường và phát triển bền vững xử lý khí thải VOC

Các hợp chất VOCs là tiền chất tạo ozone tầng thấp và bụi PM2.5 – hai yếu tố chính gây ô nhiễm không khí đô thị. Việc triển khai hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs giúp giảm đáng kể lượng phát thải, góp phần bảo vệ sức khỏe cộng đồng và môi trường.

Một hệ thống xử lý công suất 30.000 Nm³/h, nồng độ VOCs trung bình 2.000 mg/Nm³, có thể loại bỏ tới 52 kg VOCs/giờ, tương đương 456 tấn/năm, giảm phát thải CO₂ gián tiếp hơn 980 tấn/năm so với phương pháp đốt hở.

Ngoài ra, việc thu hồi nhiệt từ đốt VOC giúp tận dụng năng lượng tái sinh cho quá trình sấy, gia nhiệt hoặc tiền xử lý nguyên liệu. Hệ thống có thể tiết kiệm 15–20% điện năng tổng thể cho toàn nhà máy.

Các giải pháp như Biofilter VOC công nghiệp hoặc Plasma lạnh còn giúp giảm hoàn toàn khí thải thứ cấp như CO, NOx, hạn chế tối đa ảnh hưởng đến tầng ozone. Điều này giúp doanh nghiệp đạt chứng nhận “Green Factory” và “Carbon Neutral Factory” theo tiêu chuẩn quốc tế.

4.4 Lợi ích về chất lượng không khí và an toàn lao động

Một hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs hiệu quả không chỉ giúp giảm ô nhiễm môi trường bên ngoài mà còn bảo đảm môi trường làm việc an toàn bên trong nhà xưởng.

Khi chưa có hệ thống xử lý, nồng độ toluen trong không khí khu vực sơn có thể đạt 40–60 ppm, vượt 2–3 lần giới hạn TWA (Time Weighted Average) cho phép của OSHA (20 ppm). Sau khi lắp hệ thống RTO tích hợp hấp phụ VOC sơ cấp, nồng độ này giảm xuống dưới 5 ppm, hoàn toàn đáp ứng tiêu chuẩn an toàn lao động Việt Nam (QCVN 03:2019/BYT).

Giảm VOCs trong không khí đồng nghĩa giảm nguy cơ cháy nổnhiễm độc mãn tính. Nghiên cứu của WHO chỉ ra rằng môi trường làm việc có nồng độ VOCs dưới 10 ppm giúp tăng năng suất lao động tới 12%, giảm tỷ lệ bệnh hô hấp 30%.

Hệ thống ETEK tích hợp cảm biến đo khí độc PID, cảm biến nhiệt, cảm biến CO và NOx, cảnh báo tự động qua SCADA và hệ thống IoT Cloud, giúp kỹ sư giám sát 24/7, đảm bảo an toàn tuyệt đối.

4.5 Lợi ích chiến lược và giá trị thương hiệu

Trong thời kỳ hội nhập quốc tế, việc đầu tư xử lý khí thải VOC không chỉ là tuân thủ pháp luật mà còn là chiến lược cạnh tranh bền vững.

Các doanh nghiệp đạt tiêu chuẩn môi trường cao thường được đối tác quốc tế ưu tiên lựa chọn, đặc biệt trong các ngành:

  • Sơn và mực in (Yokohama, AkzoNobel, Jotun, KCC).
  • Bao bì nhựa và in ấn (Tetra Pak, Oji Packaging, SCG).
  • Dược phẩm, mỹ phẩm (Unilever, Rohto, Amore Pacific).

Việc sở hữu hệ thống đạt chuẩn QCVN – ISO – CE chứng minh năng lực kỹ thuật và ý thức bảo vệ môi trường, giúp doanh nghiệp nâng điểm đánh giá ESG, tăng cơ hội tiếp cận vốn “Green Finance”.

Theo thống kê của ETEK (2024), các doanh nghiệp sau khi đầu tư hệ thống xử lý VOC công nghiệp đạt tăng trưởng trung bình 10–14% doanh thu/năm nhờ mở rộng hợp đồng quốc tế và giảm rủi ro pháp lý.

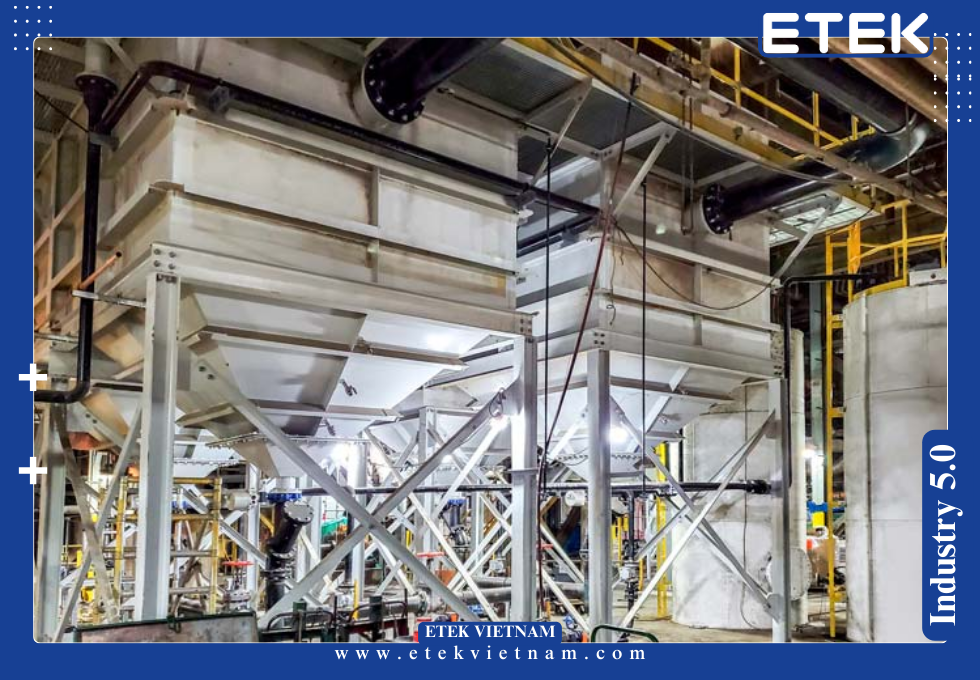

4.6 Ứng dụng thực tế trong các ngành công nghiệp

Ngành sơn và mạ:
Nguồn phát thải VOCs chủ yếu từ buồng sơn, lò sấy và dung môi pha loãng. Sử dụng RTO hoặc RCO đạt hiệu suất 99,8%, giảm đáng kể toluen, xylene và MEK.

Ngành in bao bì và dệt nhuộm:
Phát sinh VOCs như ethyl acetate, isopropanol, ethanol. Giải pháp hấp phụ VOC bằng than hoạt tính kết hợp RCO xúc tác thấp nhiệt cho hiệu suất 98–99%, khí xả đạt < 50 mg/Nm³.

Ngành hóa chất và nhựa tổng hợp:
Khí thải chứa styren, acetone, formaldehyde. Sử dụng hệ thống hấp phụ – đốt hồi nhiệt (RTO) kết hợp lọc ướt acid scrubber giúp xử lý đồng thời VOCs và hơi acid.

Ngành dược phẩm và mỹ phẩm:
Sử dụng Plasma lạnh hoặc UV-Ozone để phân hủy các hợp chất hữu cơ phức tạp ở nhiệt độ thấp, phù hợp môi trường cần vô trùng.

Ngành điện tử – bán dẫn:
Áp dụng công nghệ Biofilter VOC công nghiệp, xử lý khí dung môi IPA, acetone, MEK mà không sinh nhiệt lớn, đảm bảo an toàn thiết bị điện tử.

4.7 Ứng dụng trong khu công nghiệp và khu chế xuất

Nhiều khu công nghiệp lớn như VSIP, Long Đức, Amata, Bắc Thăng Long – Nội Bài đã yêu cầu các nhà máy trong khu phải lắp đặt hệ thống xử lý VOC công nghiệp tập trung.

ETEK đã triển khai thành công các dự án quy mô lớn:

  • Nhà máy sơn ô tô ở Hải Phòng: RTO công suất 60.000 Nm³/h, giảm phát thải VOCs 1.200 tấn/năm.
  • Nhà máy in bao bì ở Bình Dương: Hệ thống zeolite rotor + RCO 20.000 Nm³/h, tiết kiệm 25% điện năng.
  • Khu công nghiệp Long Thành: Trạm xử lý VOC tập trung 80.000 Nm³/h, giám sát IoT 24/7 kết nối về Sở TN&MT.

Những dự án này chứng minh hiệu quả của công nghệ xử lý VOC trong việc xây dựng chuỗi sản xuất xanh, giúp doanh nghiệp đáp ứng cam kết giảm phát thải carbon theo Nghị định 06/2022/NĐ-CP.

4.8 Lợi ích xã hội và chính sách hỗ trợ

Việc áp dụng hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs không chỉ giúp doanh nghiệp, mà còn mang lại lợi ích cho cộng đồng và chính quyền địa phương.

Giảm ô nhiễm không khí giúp cải thiện sức khỏe dân cư quanh khu công nghiệp; giảm bệnh đường hô hấp, giảm chi phí y tế và nâng cao chất lượng sống. Theo tính toán của Bộ TN&MT, mỗi tấn VOCs không được xử lý sẽ gây tổn thất môi trường tương đương 3.000–3.500 USD/năm.

Chính phủ hiện có nhiều chính sách khuyến khích đầu tư xử lý VOC công nghiệp, như:

  • Miễn giảm 50% thuế nhập khẩu thiết bị xử lý khí thải.
  • Hỗ trợ 30% chi phí đầu tư hệ thống xử lý môi trường theo Nghị định 35/2022/NĐ-CP.
  • Ưu tiên vay vốn lãi suất thấp từ Quỹ Bảo vệ môi trường Việt Nam.

Nhờ đó, việc đầu tư vào xử lý khí thải VOC không chỉ mang lại lợi ích kỹ thuật mà còn là giải pháp tài chính khả thi, bền vững và được khuyến khích quốc gia.

5.1 Giải pháp tổng thể – Từ tư vấn, thiết kế đến vận hành

ETEK là đơn vị tiên phong cung cấp hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs theo mô hình tổng thầu EPC (Engineering – Procurement – Construction).
Quy trình triển khai của ETEK không chỉ dừng ở việc cung cấp thiết bị, mà bao gồm:

  • Khảo sát hiện trường, đo đạc nồng độ VOCs và lưu lượng khí thải.
  • Mô phỏng CFD (Computational Fluid Dynamics) để xác định hướng dòng khí tối ưu.
  • Thiết kế kỹ thuật chi tiết theo tiêu chuẩn quốc tế (ISO, EN, EPA).
  • Cung cấp – lắp đặt – chạy thử – bàn giao hệ thống hoàn thiện.
  • Đào tạo kỹ sư vận hành và chuyển giao công nghệ.

Khác với các nhà cung cấp chỉ bán thiết bị rời, ETEK mang đến giải pháp xử lý đồng bộ, khép kín và tự động hóa toàn phần, giúp doanh nghiệp tiết kiệm 20–25% chi phí tổng thể so với việc mua sắm riêng lẻ từng phần.

Mô hình “Turn-key solution” của ETEK đảm bảo khi hệ thống vận hành, toàn bộ các thành phần – từ quạt hút, van, cảm biến đến buồng đốt và PLC – hoạt động đồng bộ, đạt hiệu suất xử lý ≥ 99,5%, khí xả luôn đạt chuẩn QCVN 19:2009/BTNMT – Cột A.

5.2 Công nghệ tiên tiến – Vận hành ổn định và hiệu suất vượt trội

ETEK ứng dụng các công nghệ xử lý VOC công nghiệp hiện đại nhất thế giới, được chuyển giao từ Đức, Nhật Bản và Hàn Quốc. Tùy thuộc vào đặc tính khí thải, ETEK thiết kế ba nhóm giải pháp chính:

  1. Công nghệ hấp phụ VOC nhiều tầng (Multi-bed Adsorber):
    Dùng than hoạt tính dạng tổ ong, zeolite hoặc silica gel, tái sinh bằng khí nóng 150°C. Hiệu suất hấp phụ ≥ 98%, tuổi thọ vật liệu 3–5 năm.
  2. Công nghệ đốt VOC xúc tác (RCO):
    Sử dụng xúc tác quý kim loại Pt/Pd/Al₂O₃, hoạt động ở 350–450°C, tiết kiệm 40% năng lượng so với đốt thông thường. Thích hợp cho các nhà máy sơn, in ấn, nhựa composite.
  3. Công nghệ đốt hồi nhiệt (RTO):
    Vận hành ở 800–850°C, vật liệu gốm lưu nhiệt SiC dạng tổ ong, hiệu suất xử lý đạt 99,8%, khả năng thu hồi nhiệt lên đến 95%. RTO của ETEK được trang bị 3 khoang tái sinh tuần hoàn, đảm bảo cháy liên tục, không phát sinh khói đen và tiết kiệm nhiên liệu tối đa.

Ngoài ra, ETEK còn phát triển các dòng Plasma lạnh kết hợp UV-OzoneBiofilter VOC công nghiệp, phù hợp với khí thải nồng độ thấp và nhiệt độ phòng.

Tất cả hệ thống đều được tích hợp SCADA điều khiển trung tâm, hiển thị toàn bộ thông số trên màn hình cảm ứng HMI, lưu trữ dữ liệu 24 tháng, và hỗ trợ kết nối từ xa qua Internet of Things (IoT).

5.3 Chất lượng thiết bị và vật liệu chế tạo

Một yếu tố tạo nên khác biệt của ETEK là độ bền và tính ổn định cơ học của toàn bộ thiết bị.

  • Buồng đốt và vỏ thiết bị: chế tạo từ thép không gỉ SUS 316L, dày 5–8 mm, sơn phủ gốm chịu nhiệt 1.000°C.
  • Vật liệu cách nhiệt: bông ceramic fiber 1260°C, độ dẫn nhiệt ≤ 0,08 W/m·K.
  • Vật liệu lưu nhiệt RTO: tổ ong gốm SiC hoặc Cordierite, độ rỗng 65–70%, khả năng lưu giữ nhiệt 1.100°C.
  • Quạt hút: motor chống cháy nổ Exd IIB T4, vòng bi SKF, tuổi thọ 50.000 giờ.
  • Van đảo gió RTO: cấu trúc 3D-seal, thời gian chuyển van < 0,6 s, chịu 900°C, đảm bảo không rò khí.
  • Tủ điện điều khiển: đạt tiêu chuẩn IP65, thiết bị Schneider/Siemens, tích hợp biến tần VFD tiết kiệm điện.

Tất cả vật liệu được kiểm định theo tiêu chuẩn ASME Section VIII Div.1, EN 13445, và TCVN 8366:2010 về thiết bị chịu áp lực.

Nhờ thiết kế cơ khí chính xác, tuổi thọ trung bình của hệ thống lên đến 15–20 năm, chi phí bảo trì chỉ chiếm 2–3%/năm giá trị đầu tư.

5.4 Dịch vụ kỹ thuật và hậu mãi toàn diện

ETEK xây dựng hệ thống hỗ trợ kỹ thuật 24/7, sẵn sàng phản ứng trong 6–12 giờ khi có sự cố.
Mỗi dự án được cấp mã định danh riêng (ETEK-ID) trên nền tảng quản lý Cloud, cho phép kỹ sư truy cập dữ liệu vận hành và cập nhật phần mềm từ xa.

Các gói dịch vụ hậu mãi gồm:

  • Bảo hành thiết bị 24 tháng, hỗ trợ kỹ thuật trọn đời.
  • Bảo trì định kỳ 3–6 tháng/lần: kiểm tra cảm biến, vệ sinh buồng đốt, hiệu chuẩn thiết bị đo.
  • Đào tạo vận hành nâng cao cho kỹ sư nhà máy, cấp chứng nhận vận hành an toàn.
  • Kho phụ tùng dự phòng tại Hà Nội, Bình Dương, Đà Nẵng – cam kết giao hàng trong 48 giờ.

ETEK không chỉ bảo hành thiết bị mà còn bảo hành hiệu suất xử lý, đảm bảo nồng độ VOCs đầu ra luôn đạt chuẩn, nếu vượt ngưỡng sẽ khắc phục miễn phí trong 24 giờ.

5.5 Giải pháp tùy chỉnh theo nhu cầu doanh nghiệp

Mỗi nhà máy có đặc thù sản xuất và thành phần khí thải khác nhau, ETEK luôn thiết kế giải pháp xử lý VOC linh hoạt, tùy chỉnh riêng biệt.

  • Mô hình mini: 3.000–8.000 Nm³/h, phù hợp xưởng sơn, in nhỏ.
  • Mô hình trung bình: 10.000–30.000 Nm³/h, cho ngành bao bì, hóa chất.
  • Mô hình công nghiệp lớn: 50.000–100.000 Nm³/h, cho nhà máy sơn ô tô, dược phẩm, nhựa tổng hợp.

Tùy theo yêu cầu vận hành, khách hàng có thể chọn:

  • Loại công nghệ (RCO, RTO, hấp phụ VOC, plasma, biofilter).
  • Mức độ tự động hóa (bán tự động hoặc full PLC-SCADA).
  • Vật liệu hấp phụ (zeolite, than hoạt tính, silica gel).
  • Cấu hình tái sinh năng lượng (1, 2 hoặc 3 cấp hồi nhiệt).

Các giải pháp tùy chỉnh này giúp doanh nghiệp dễ dàng mở rộng công suất trong tương lai mà không cần thay thế toàn bộ hệ thống – chỉ cần nâng cấp module buồng đốt hoặc thêm khoang hấp phụ.

5.6 Đảm bảo hiệu quả kinh tế và bền vững lâu dài

ETEK cam kết mọi hệ thống do mình thiết kế đều đạt hiệu quả vận hành cao, chi phí năng lượng thấp và tuổi thọ dài hạn.

Nhờ công nghệ thu hồi nhiệt và tối ưu dòng khí, các hệ thống của ETEK giúp:

  • Giảm 15–20% chi phí điện năng.
  • Giảm 25–30% nhiên liệu gas/LPG.
  • Giảm 40% thời gian dừng máy bảo trì.
  • Giảm phát thải CO₂ đến 150–250 tấn/năm cho nhà máy 30.000 Nm³/h.

Các hệ thống được chứng nhận ISO 50001:2018 (Quản lý năng lượng)ISO 14001:2015 (Quản lý môi trường). Đồng thời, ETEK hỗ trợ doanh nghiệp xây dựng hồ sơ kỹ thuật và báo cáo đánh giá khí thải phục vụ thẩm định của Bộ TN&MT, giúp rút ngắn thời gian xin cấp phép môi trường.

5.7 Lợi thế khác biệt so với các nhà cung cấp khác

Tiêu chíĐơn vị khácETEK
Công nghệBán cơ giới, nhập rờiĐồng bộ, tích hợp toàn hệ thống
Nhiệt độ vận hành700–800°C300–850°C tùy công nghệ
Hiệu suất xử lý90–95%≥ 99,5%
Tiết kiệm năng lượngKhông cóHồi nhiệt 95%, VFD tiết kiệm 15%
Tự động hóaBán tự độngSCADA – IoT full system
Bảo hành12 tháng24 tháng, hỗ trợ kỹ thuật trọn đời
Thời gian phản hồi sự cố>48 giờ6–12 giờ
Dịch vụ sau bánGiới hạnTư vấn, đào tạo, nâng cấp định kỳ

Chính sự khác biệt về công nghệ, dịch vụ và uy tín kỹ thuật giúp ETEK trở thành đối tác tin cậy của hơn 200 doanh nghiệp trong và ngoài nước, đặc biệt trong các ngành sơn, in ấn, bao bì, nhựa, dược và hóa chất.

5.8 Cam kết của ETEK – Lý do doanh nghiệp nên lựa chọn

Khi lựa chọn ETEK, doanh nghiệp không chỉ nhận được một thiết bị xử lý khí thải VOC, mà là một giải pháp tổng thể, bền vững và tối ưu:

  • Hiệu suất xử lý VOC ≥ 99,5%, đảm bảo đạt QCVN 19:2009/BTNMT cột A.
  • Vận hành liên tục 24/7, tích hợp SCADA – IoT giám sát từ xa.
  • Tiết kiệm năng lượng đến 40% nhờ công nghệ hồi nhiệt và điều khiển PID.
  • Tùy chỉnh linh hoạt theo loại VOC công nghiệp và quy mô nhà máy.
  • Dịch vụ hậu mãi trọn gói: đào tạo, bảo trì, hiệu chuẩn cảm biến, cung cấp phụ tùng chính hãng.
  • Đồng hành tư vấn môi trường: hỗ trợ hồ sơ kiểm định, báo cáo quan trắc và chứng nhận ISO.

ETEK cam kết mang lại giải pháp kỹ thuật bền vững, vận hành ổn định và thân thiện môi trường, giúp doanh nghiệp giảm chi phí, tuân thủ quy chuẩn quốc gia và nâng cao hình ảnh thương hiệu xanh trong ngành công nghiệp hiện đại.

KẾT LUẬN

Trong xu thế phát triển xanh và bền vững, việc đầu tư hệ thống xử lý khí thải chứa hợp chất hữu cơ dễ bay hơi VOCs là lựa chọn bắt buộc để doanh nghiệp đáp ứng tiêu chuẩn môi trường, đồng thời bảo vệ sức khỏe con người và hệ sinh thái.

ETEK – với năng lực kỹ thuật vững chắc, công nghệ tiên tiến, dịch vụ chuyên nghiệp và giải pháp tối ưu – chính là đối tác chiến lược đáng tin cậy giúp doanh nghiệp đạt hiệu suất xử lý cao, vận hành ổn định và phát triển bền vững trong thời đại công nghiệp xanh.

SẢN PHẨM LIÊN QUAN:

Các công nghệ xử lý khí thải khác

Các dịch vụ công nghệ khác của ETEK
