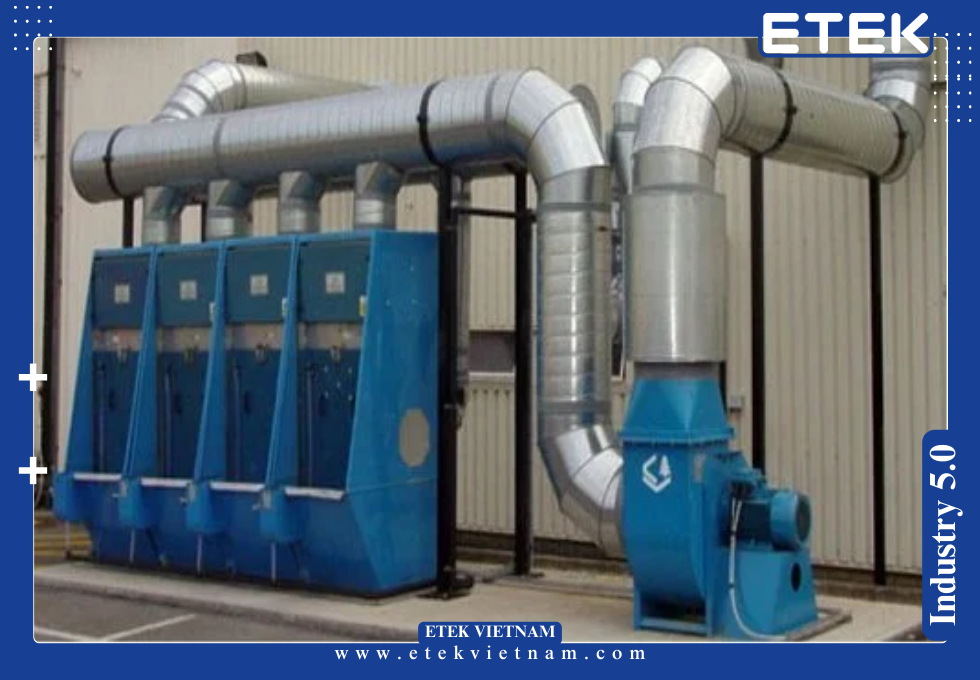

HỆ THỐNG XỬ LÝ KHÍ THẢI CHỨA BỤI
Hệ thống xử lý khí thải chứa bụi là thiết bị chuyên dụng trong công nghiệp nhằm loại bỏ các hạt bụi mịn, khí độc và hơi hóa chất phát sinh trong quá trình sản xuất. ETEK cung cấp hệ thống xử lý khí thải đạt chuẩn quốc tế, tối ưu hiệu suất lọc, tiết kiệm năng lượng và vận hành an toàn cho nhiều ngành công nghiệp nặng và nhẹ.
Hệ thống xử lý khí thải chứa bụi (Industrial Dust & Fume Extraction System) là tổ hợp thiết bị nhằm thu gom, lọc sạch và xử lý khí thải có chứa bụi, khí độc, hơi hóa chất phát sinh từ các dây chuyền sản xuất cơ khí, luyện kim, gỗ, vật liệu xây dựng, dệt nhuộm, thực phẩm và dược phẩm.
Khí thải chưa qua xử lý thường chứa bụi mịn PM2.5 – PM10, hơi dầu, khói hàn, khí hữu cơ dễ bay hơi (VOC), khí acid và các chất gây hại sức khỏe. Việc lắp đặt hệ thống xử lý không chỉ giúp đảm bảo môi trường lao động an toàn, mà còn đáp ứng các tiêu chuẩn về phát thải như QCVN 19:2009/BTNMT, ISO 14001, và tiêu chuẩn khí thải của EU.
Hệ thống của ETEK có thể tích hợp đa công nghệ xử lý: lọc túi vải (baghouse), lọc ướt (wet scrubber), lọc tĩnh điện (ESP), lọc than hoạt tính hoặc kết hợp nhiều tầng xử lý, tùy theo tính chất và nồng độ khí thải. Thiết bị được thiết kế linh hoạt, dễ bảo trì, phù hợp với cả hệ thống mới và nâng cấp cải tạo hệ thống cũ.
Cấu trúc hệ thống
Buồng hút và chụp thu khí: Được thiết kế sát nguồn phát thải, thường sử dụng chụp di động hoặc hút cục bộ, kết nối với ống dẫn chịu ăn mòn và nhiệt độ cao.
Hệ thống ống dẫn: Ống tôn mạ kẽm, thép không gỉ hoặc composite FRP, thiết kế theo nguyên lý khí động học, giảm tối đa tổn thất áp suất.
Thiết bị lọc sơ cấp: Cyclone tách bụi, lọc lưới cơ học hoặc bộ tách ly tâm dùng để loại bỏ bụi thô và hạt lớn.
Thiết bị xử lý chính:

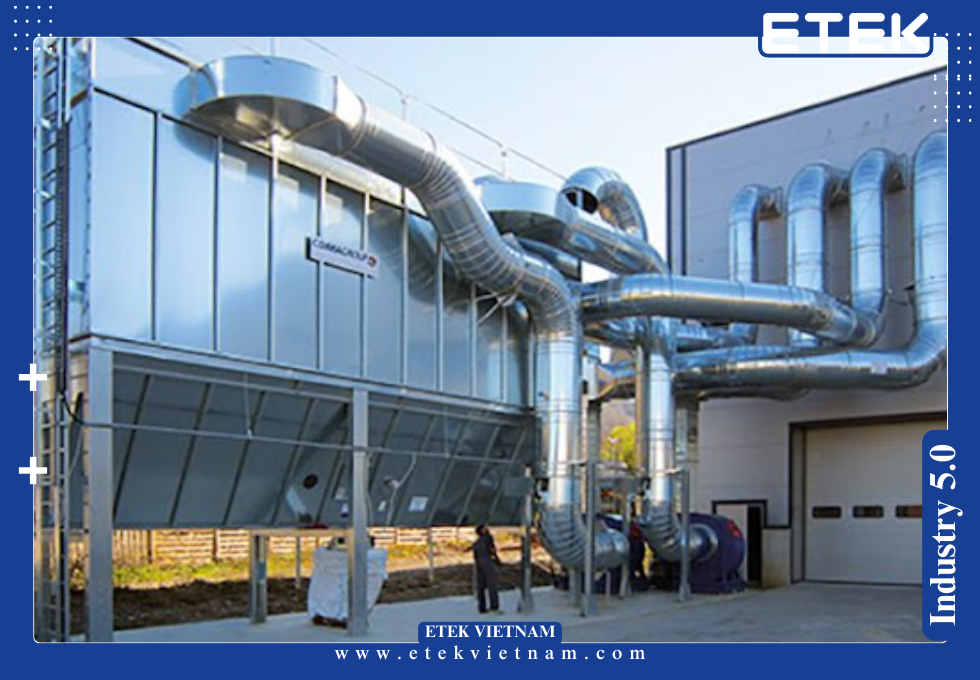

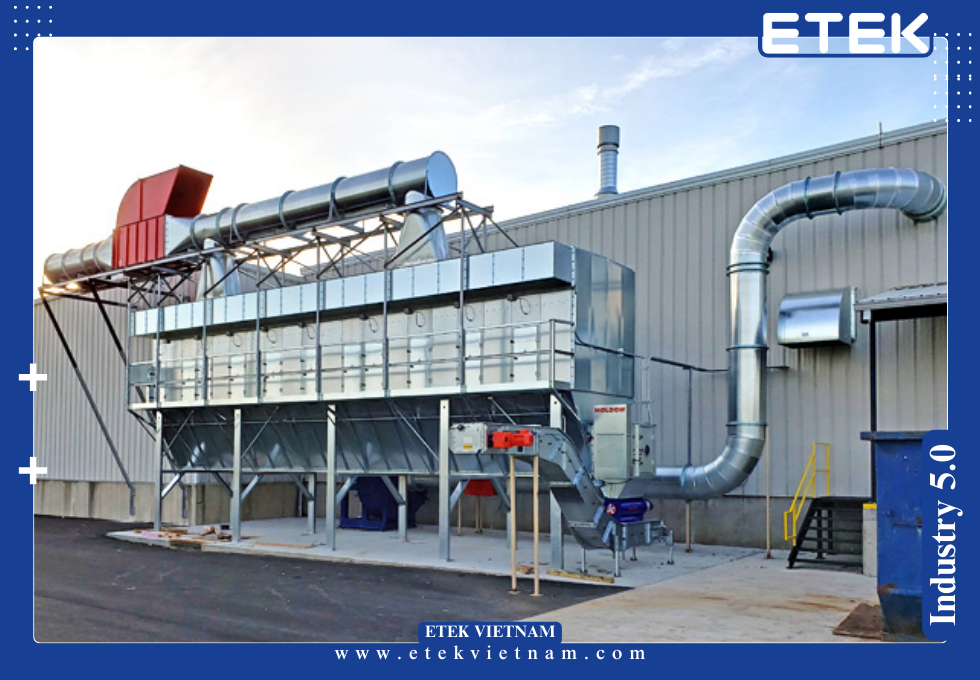

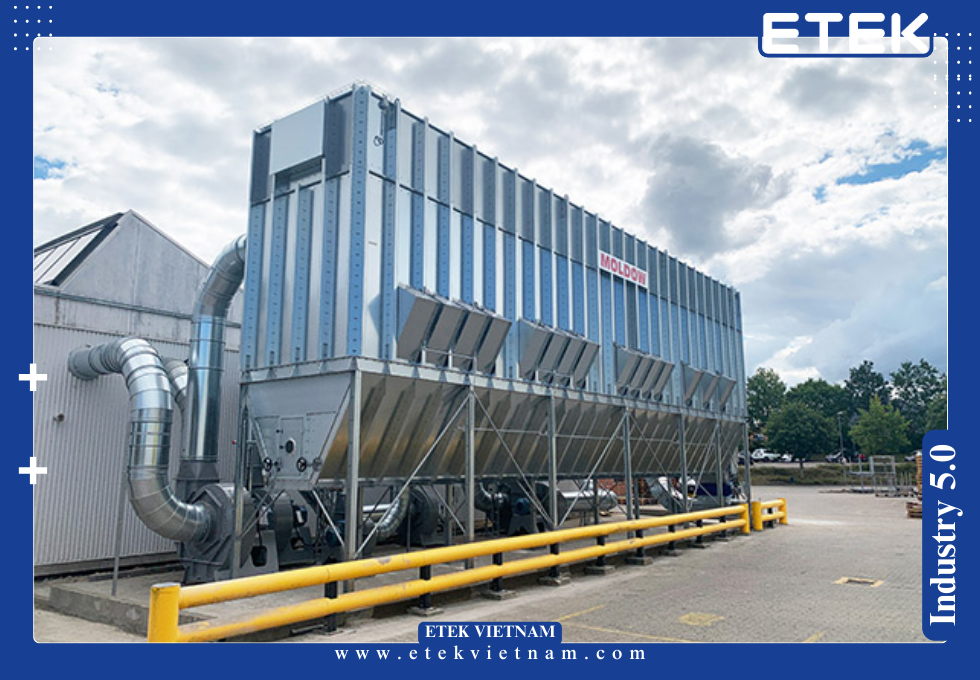

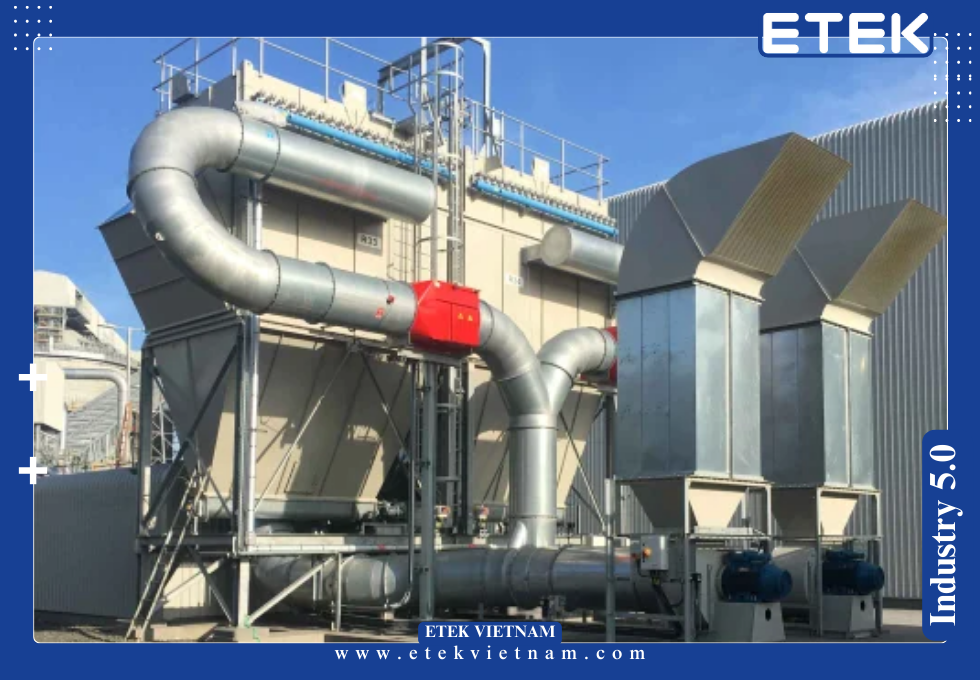

- Lọc túi vải (Baghouse): Dùng vải Nomex, PTFE, Glass Fiber, lọc bụi mịn đến 2 μm, hiệu suất lên tới 99,5%.

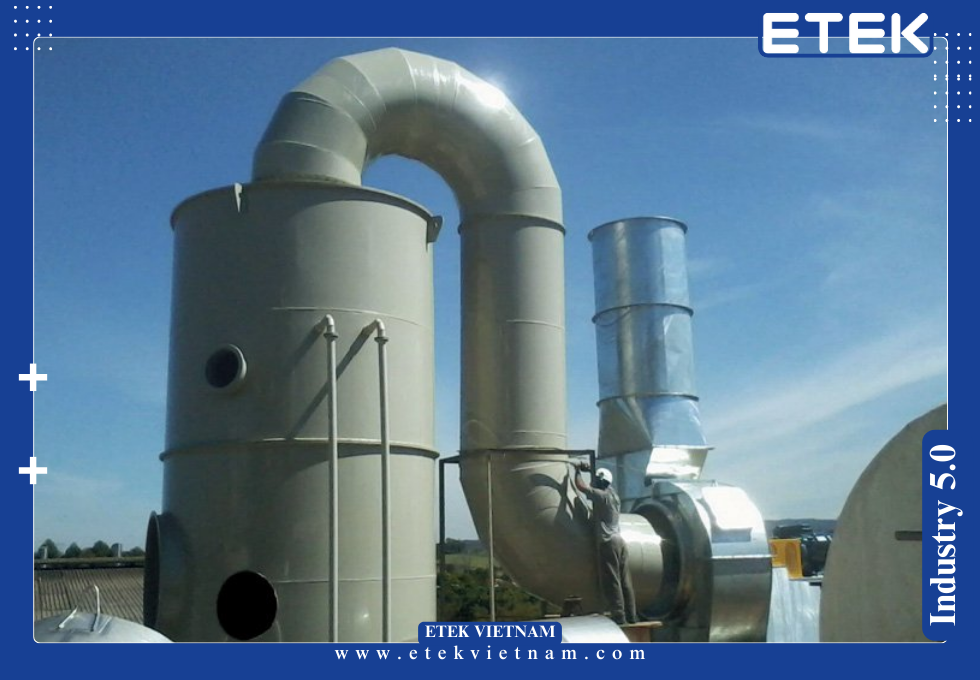

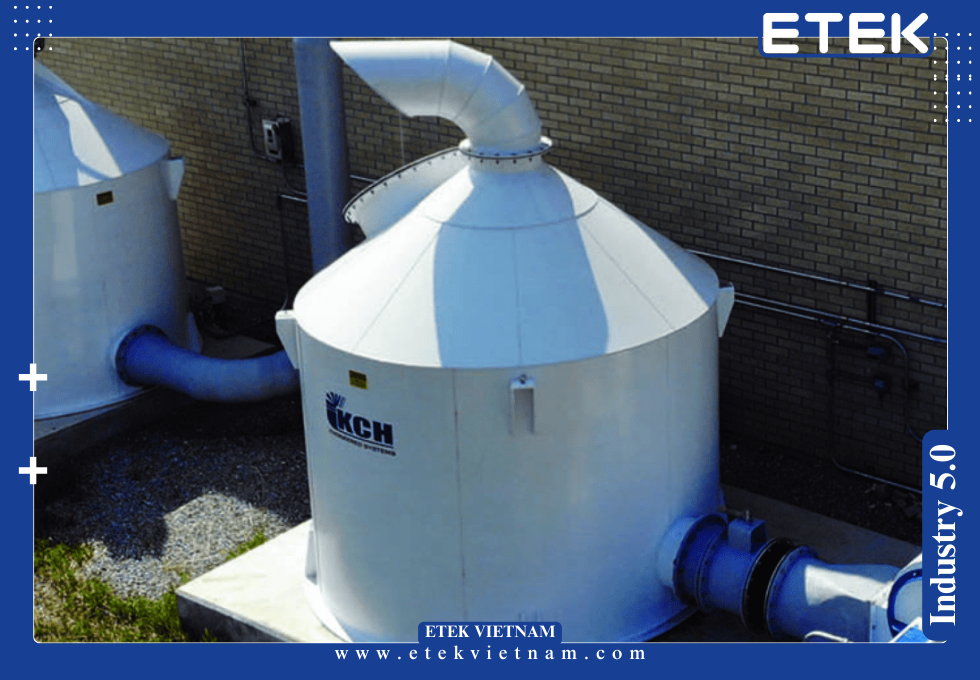

- Lọc ướt (Scrubber): Dùng dung dịch kiềm hoặc nước, hiệu quả cao với khí acid, SO₂, HCl, bụi dính ẩm.
- Lọc tĩnh điện (ESP): Sử dụng điện áp cao để kết tủa bụi mịn, phù hợp cho nhà máy luyện kim hoặc lò hơi.
- Than hoạt tính: Hấp phụ khí VOC, mùi, hơi dung môi hữu cơ.
Quạt hút công nghiệp: Áp suất 1.500 – 5.000 Pa, lưu lượng từ 5.000 – 100.000 m³/h, cánh ly tâm truyền động gián tiếp.
Tủ điều khiển: PLC/SCADA điều khiển tự động, có màn hình HMI để theo dõi áp suất, nhiệt độ, hiệu suất lọc.
Nguyên lý hoạt động
Khí thải được thu gom từ các nguồn phát sinh và dẫn về hệ thống lọc qua ống dẫn chuyên dụng. Tại đây, bụi thô được loại bỏ bằng cyclone hoặc lọc lưới. Khí tiếp tục đi qua thiết bị xử lý chính – có thể là lọc túi, lọc ướt, lọc tĩnh điện hoặc tầng hấp phụ.
Các hạt bụi mịn và khí độc được giữ lại, khí sạch sau xử lý được xả ra môi trường hoặc tuần hoàn trở lại xưởng. Quá trình được điều khiển tự động, có cảm biến giám sát lưu lượng và cảnh báo tắc nghẽn, tăng áp.
Thông số kỹ thuật tiêu biểu
Lưu lượng khí xử lý: 5.000 – 100.000 m³/h
Hiệu suất lọc bụi: 95 – 99,9% (tùy công nghệ)
Kích thước hạt bụi lọc được: ≥ 0,3 μm
Áp suất vận hành: 1.000 – 4.000 Pa
Nhiệt độ khí thải: 20 – 250°C (tùy cấu hình vật liệu)
Vật liệu chế tạo: Thép SS400, Inox 304/316, Composite
Bộ lọc túi: Nomex, PTFE, PPS (chịu nhiệt lên đến 260°C)
Công suất quạt hút: 5 – 75 kW
Hệ thống điều khiển: PLC Siemens/Omron, HMI màn cảm ứng 7”
Cấp độ lọc khí: Có thể tích hợp HEPA, ULPA tùy yêu cầu
Tiêu chuẩn kỹ thuật áp dụng
QCVN 19:2009/BTNMT – Quy chuẩn khí thải công nghiệp
EN 779 / ISO 16890 – Phân loại bộ lọc khí
EN 1822 – Lọc HEPA, ULPA cho môi trường đặc biệt
ISO 14001 – Hệ thống quản lý môi trường
IEC 61000 – Tương thích điện từ
CE, RoHS – Tiêu chuẩn xuất khẩu châu Âu
Lợi ích nổi bật
Bảo vệ sức khỏe: Giảm nồng độ bụi mịn và khí độc trong không khí, nâng cao chất lượng môi trường làm việc.
Tuân thủ pháp lý: Đáp ứng yêu cầu kiểm soát khí thải của cơ quan chức năng và các thị trường xuất khẩu khó tính.
Tiết kiệm chi phí: Tối ưu lưu lượng – áp suất, giảm điện năng tiêu thụ và chi phí bảo trì.
Đa năng và linh hoạt: Tùy biến theo ngành nghề và tính chất khí thải, tích hợp dễ dàng vào dây chuyền hiện hữu.
Tăng độ bền thiết bị: Ngăn bụi xâm nhập vào máy móc, giúp giảm hao mòn và chi phí bảo dưỡng.
Ứng dụng thực tế
Ngành cơ khí – luyện kim: Xử lý khói hàn, bụi mài, bụi gang thép.
Nhà máy xi măng – gạch – gốm: Hút bụi từ máy nghiền, sàng, lò nung.
Ngành thực phẩm – dược phẩm: Loại bỏ bụi bột, vi hạt trong sản xuất đóng gói.
Ngành dệt nhuộm: Hút hơi hóa chất, khí VOC từ quá trình tẩy – nhuộm – sấy.

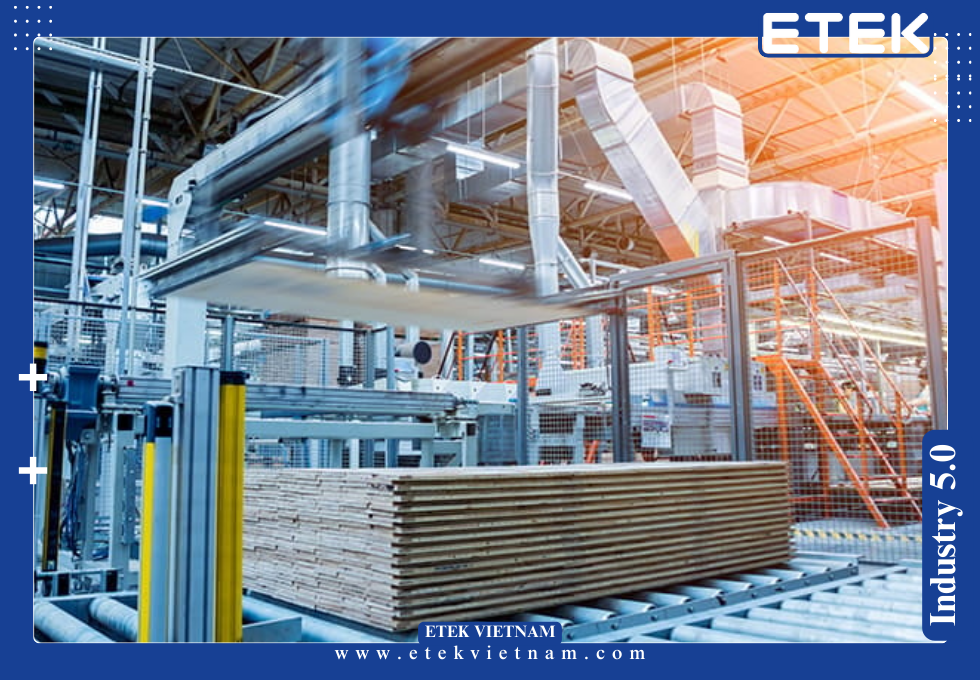

Ngành gỗ – nội thất: Thu gom bụi gỗ, mùn cưa từ máy cắt, máy chà nhám.
Hệ thống ETEK được chế tạo tại xưởng đạt chuẩn ISO 9001, có khả năng tùy chỉnh cao theo từng đặc điểm nhà máy, và đặc biệt, có thể cung cấp thiết bị cho các dự án quốc tế tại Đông Nam Á, Trung Đông, Nam Mỹ và châu Phi với đầy đủ chứng chỉ CE, RoHS, ATEX khi cần.
Lý do chọn ETEK:
Thiết kế modul hóa, dễ nâng cấp – bảo trì
Hiệu suất lọc cao, tiêu thụ điện thấp
Tích hợp điều khiển PLC, SCADA, kết nối IoT
Đáp ứng tiêu chuẩn khí thải toàn cầu, sẵn sàng xuất khẩu
Ba thương hiệu tiêu biểu trên thế giới

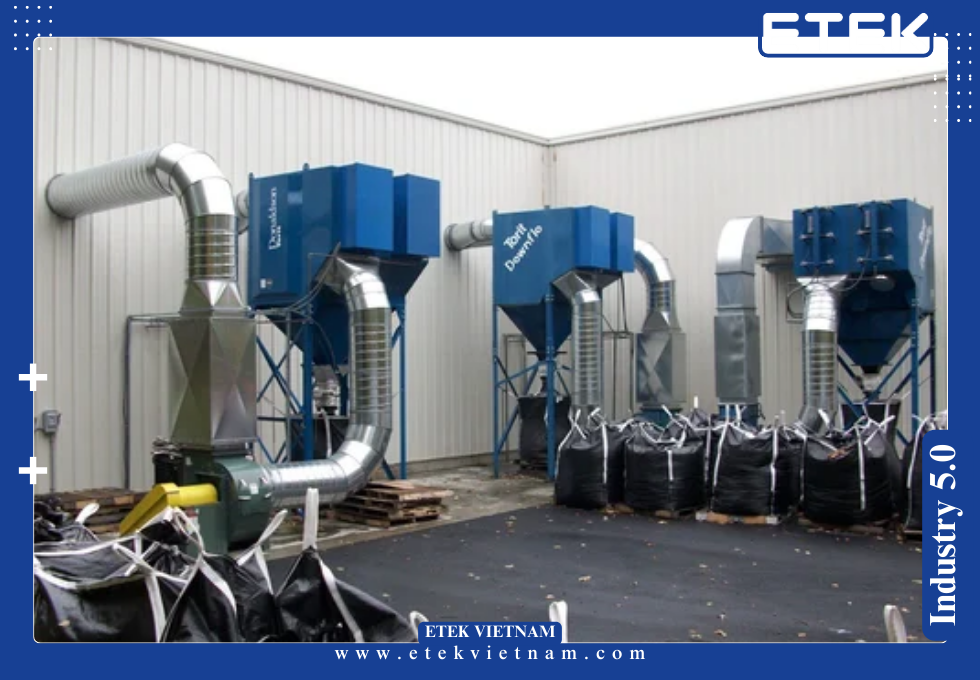

Phân khúc cao cấp: Donaldson (Mỹ) – Hệ thống lọc bụi tĩnh điện và lọc túi công nghiệp hiệu suất cao, đạt tiêu chuẩn châu Âu và EPA
Phân khúc trung cấp: AAF International (Mỹ) – Thiết bị lọc khí, lọc HEPA và xử lý hơi hóa chất cho nhà máy thực phẩm, dược phẩm
Phân khúc phổ thông: Qingdao Zhuoya (Trung Quốc) – Hệ thống lọc túi và cyclone giá tốt, dễ bảo trì, phù hợp nhà máy vừa và nhỏ
