HỆ THỐNG XỬ LÝ KHÍ THẢI BẰNG PHƯƠNG PHÁP SINH HỌC

CẤU TẠO, NGUYÊN LÝ VÀ HIỆU QUẢ KIỂM SOÁT Ô NHIỄM VOCs – H₂S

Hệ thống xử lý khí thải bằng phương pháp sinh học là giải pháp xanh, ứng dụng hoạt động của vi sinh vật phân hủy khí để loại bỏ các hợp chất bay hơi độc hại (VOCs), H₂S, NH₃ và các khí hữu cơ khó xử lý. Nhờ khả năng oxi hóa sinh học trong màng sinh học, công nghệ này mang lại hiệu suất xử lý cao, chi phí vận hành thấp, không phát sinh hóa chất thứ cấp, phù hợp với các nhà máy thực phẩm, rác thải, hóa chất và chăn nuôi.

1.1 Bối cảnh ô nhiễm và nhu cầu công nghệ sinh học

Trong các khu công nghiệp, lượng khí thải chứa VOCs (Volatile Organic Compounds), H₂S, NH₃, mercaptan, aldehyde và dung môi hữu cơ đang tăng nhanh do hoạt động sản xuất sơn, thực phẩm, rác thải, hóa chất, và xử lý nước thải. Các hợp chất này gây mùi hôi, ảnh hưởng sức khỏe và góp phần hình thành ozone tầng thấp.

Công nghệ xử lý khí thải bằng phương pháp sinh học ra đời nhằm thay thế các công nghệ hóa lý truyền thống (rửa hóa chất, hấp phụ than hoạt tính, đốt nhiệt). Khác biệt lớn nhất là tận dụng vi sinh vật phân hủy khí để chuyển đổi chất ô nhiễm thành CO₂, H₂O, SO₄²⁻, NO₃⁻ – quá trình diễn ra trong môi trường ẩm, trung tính và tiêu thụ ít năng lượng.

Với ưu điểm thân thiện môi trường, tiết kiệm chi phí vận hành 30–50% so với phương pháp hóa lý, công nghệ sinh học đang được ứng dụng tại nhiều quốc gia như Nhật Bản, Đức, Hà Lan và Việt Nam trong xử lý khí VOCs và H₂S.

1.2 Cơ sở khoa học của xử lý khí sinh học

Nguyên lý của hệ thống xử lý khí thải bằng phương pháp sinh học dựa trên cơ chế phân hủy sinh học (biodegradation) nhờ màng sinh học bám trên vật liệu đệm. Khi dòng khí ô nhiễm đi qua lớp vật liệu này, các hợp chất như VOCs hoặc H₂S được hấp phụ lên bề mặt ẩm, hòa tan trong màng nước mỏng, sau đó bị vi sinh vật phân hủy khí oxy hóa.

Phản ứng tổng quát:

  • H₂S + 2O₂ → H₂SO₄
  • CH₃SH + 3O₂ → CO₂ + 2H₂O + SO₂
  • C₆H₆ (benzen) + 7.5O₂ → 6CO₂ + 3H₂O

Các nhóm vi sinh vật chính:

  • Thiobacillus, Acidithiobacillus – oxy hóa H₂S, SO₂.
  • Pseudomonas, Bacillus, Rhodococcus – phân hủy VOCs.
  • Nitrosomonas, Nitrobacter – oxy hóa NH₃.

Tốc độ phân hủy phụ thuộc vào pH (6,5–8), độ ẩm (40–60%), và nồng độ oxy hòa tan (> 2 mg/L). Khi được duy trì ổn định, hiệu suất xử lý đạt 90–98% với H₂S, 80–95% với VOCs, và 70–90% với NH₃.

1.3 Các công nghệ chính trong xử lý khí thải sinh học

Hiện nay, ba công nghệ chủ lực trong nhóm hệ thống xử lý khí thải bằng phương pháp sinh học gồm:

  1. Biofilter (lọc sinh học) – dòng khí đi qua lớp vật liệu lọc có màng sinh học, quá trình xử lý chủ yếu bằng hấp phụ – phân hủy sinh học.
  2. Bioscrubber (rửa sinh học) – khí ô nhiễm tiếp xúc với dung dịch chứa vi sinh vật phân hủy khí trong tháp đệm, phản ứng diễn ra ở pha lỏng.
  3. Biotrickling Filter (lọc nhỏ giọt sinh học) – kết hợp hai cơ chế trên, dung dịch dinh dưỡng tuần hoàn liên tục qua lớp vật liệu để nuôi màng vi sinh.

Các hệ thống này được lựa chọn tùy theo nồng độ và loại khí thải. Ví dụ:

  • Biofilter phù hợp nồng độ thấp (< 1.000 ppm VOCs).
  • Bioscrubber hiệu quả cho khí tan tốt trong nước như H₂S, NH₃.
  • Biotrickling Filter dùng cho dòng hỗn hợp có VOCs + H₂S, tải lượng trung bình (100–5.000 ppm).

1.4 Ưu thế công nghệ sinh học so với hóa lý

Công nghệ biofilterbioscrubber có ưu điểm nổi bật:

  • Không sử dụng hóa chất độc hại, không phát sinh nước thải nguy hại.
  • Chi phí vận hành thấp (0,01–0,03 USD/m³ khí).
  • Hiệu suất ổn định trong thời gian dài (5–10 năm).
  • Có thể xử lý đa hợp chất cùng lúc: H₂S, NH₃, VOCs.
  • Không cần tái sinh vật liệu thường xuyên như than hoạt tính.

Trong khi đó, hệ thống hóa lý như hấp phụ hoặc đốt xúc tác có chi phí cao, dễ phát thải thứ cấp (NOx, CO, SO₂). Vì vậy, hệ thống xử lý khí thải bằng phương pháp sinh học đang trở thành xu hướng tất yếu trong các nhà máy theo chuẩn ESG và phát triển bền vững.

1.5 Các lĩnh vực ứng dụng thực tế

Hiệu quả và độ tin cậy của hệ thống xử lý khí thải bằng phương pháp sinh học đã được chứng minh trong nhiều ngành công nghiệp:

  • Nhà máy xử lý rác thải và nước thải: loại bỏ H₂S, NH₃, mercaptan, VOCs sinh ra trong khu vực ép bùn, bể phân hủy.
  • Ngành chế biến thực phẩm, thủy sản: xử lý mùi hôi hữu cơ từ mỡ, protein, acid béo.
  • Ngành sơn, hóa chất, dung môi: kiểm soát VOCs (toluene, xylene, styrene, acetone).
  • Trang trại chăn nuôi, phân bón: giảm H₂S, NH₃ trong không khí chuồng kín.
  • Nhà máy sản xuất cao su, giấy, mực in: loại bỏ hỗn hợp VOCs và sulfur hữu cơ.

Các dự án quy mô lớn có thể xử lý 10.000–100.000 m³ khí/giờ, vận hành liên tục 24/7, đáp ứng QCVN 19:2009/BTNMT và tiêu chuẩn châu Âu EN 13725 về mùi.

1.6 Thách thức và hướng phát triển

Dù hiệu quả cao, công nghệ sinh học vẫn có những giới hạn như độ nhạy với nhiệt độ, độ ẩm và sự phát triển không đồng đều của màng sinh học. Tuy nhiên, các nghiên cứu gần đây đã cải tiến cấu trúc vật liệu đệm, tăng cường thông khí, và sử dụng vi sinh vật phân hủy khí chịu mặn, chịu VOCs cao như Rhodococcus erythropolis, Paracoccus denitrificans, giúp hệ thống hoạt động ổn định hơn.

Xu hướng mới là tích hợp biofilter với các công nghệ tiền xử lý như hấp phụ than hoạt tính hoặc màng lọc sợi nano để giảm tải cho vi sinh, hoặc sử dụng bioscrubber lai hóa có điều khiển pH tự động, cho phép xử lý khí có tải lượng cao > 10.000 ppm mà vẫn đảm bảo hiệu suất > 95%.

2.1 Cấu trúc tổng thể của hệ thống xử lý khí thải bằng phương pháp sinh học

Một hệ thống xử lý khí thải bằng phương pháp sinh học tiêu chuẩn được thiết kế dưới dạng modul hóa, gồm ba khối chính: tiền xử lý khí, buồng sinh học và hệ thống điều khiển – thu hồi. Mỗi thành phần có nhiệm vụ đảm bảo khí ô nhiễm được hấp phụ, phân hủy và xả sạch ra môi trường đạt tiêu chuẩn QCVN 19:2009/BTNMT.

Cấu trúc điển hình:

  1. Buồng phân phối khí đầu vào: dùng ống thép mạ kẽm hoặc inox 304, có bộ điều chỉnh lưu lượng, đảm bảo khí phân bố đều trên toàn tiết diện vật liệu lọc.
  2. Buồng lọc sinh học (bio chamber): là khu vực chính chứa vật liệu đệm (media) cho vi sinh vật phân hủy khí bám dính và phát triển màng sinh học.
  3. Hệ thống phun ẩm và cấp dưỡng: duy trì độ ẩm 40–60%, cung cấp dung dịch dinh dưỡng (N, P, K) và trung hòa pH.
  4. Bể thu hồi và tuần hoàn nước: chứa dung dịch rửa, tái sử dụng sau khi lọc thô.
  5. Ống thoát khí sạch: đưa khí sau xử lý ra môi trường qua ống khói cao 10–15 m.
  6. Hệ điều khiển tự động: PLC – HMI giám sát nhiệt độ, độ ẩm, pH, lưu lượng, áp suất chênh, nồng độ VOCs/H₂S đầu ra.

Tùy công suất (1.000 – 100.000 m³/h), vật liệu chế tạo có thể là thép carbon sơn epoxy, composite FRP hoặc bê tông cốt sợi thủy tinh. Tuổi thọ thiết bị > 15 năm, vật liệu lọc duy trì 5–8 năm trước khi thay mới.

2.2 Nguyên lý hoạt động sinh học tổng quát

Cơ chế của hệ thống xử lý khí thải bằng phương pháp sinh học dựa trên ba giai đoạn: hấp phụ – hòa tan – phân hủy sinh học.

  • Giai đoạn 1: Hấp phụ – khí ô nhiễm (H₂S, VOCs, NH₃) được dẫn qua lớp vật liệu ẩm. Các phân tử này bị giữ lại nhờ lực Van der Waals và mao dẫn.
  • Giai đoạn 2: Hòa tan – khí tan trong lớp màng nước mỏng bao quanh vật liệu, tạo dung dịch chất nền cho vi sinh.
  • Giai đoạn 3: Phân hủy sinh họcvi sinh vật phân hủy khí sử dụng hợp chất hữu cơ và khí độc làm nguồn carbon hoặc năng lượng, chuyển chúng thành CO₂, H₂O và ion khoáng.

Phản ứng tiêu biểu:

  • CH₃SH + 2O₂ → CO₂ + 2H₂O + SO₄²⁻
  • H₂S + 2O₂ → H₂SO₄
  • NH₃ + 2O₂ → HNO₃ + H₂O

Hiệu suất loại bỏ đạt 95–99% với H₂S và 85–95% với VOCs. Áp suất chênh trung bình 600–900 Pa, thời gian lưu khí 20–40 s tùy tải lượng đầu vào.

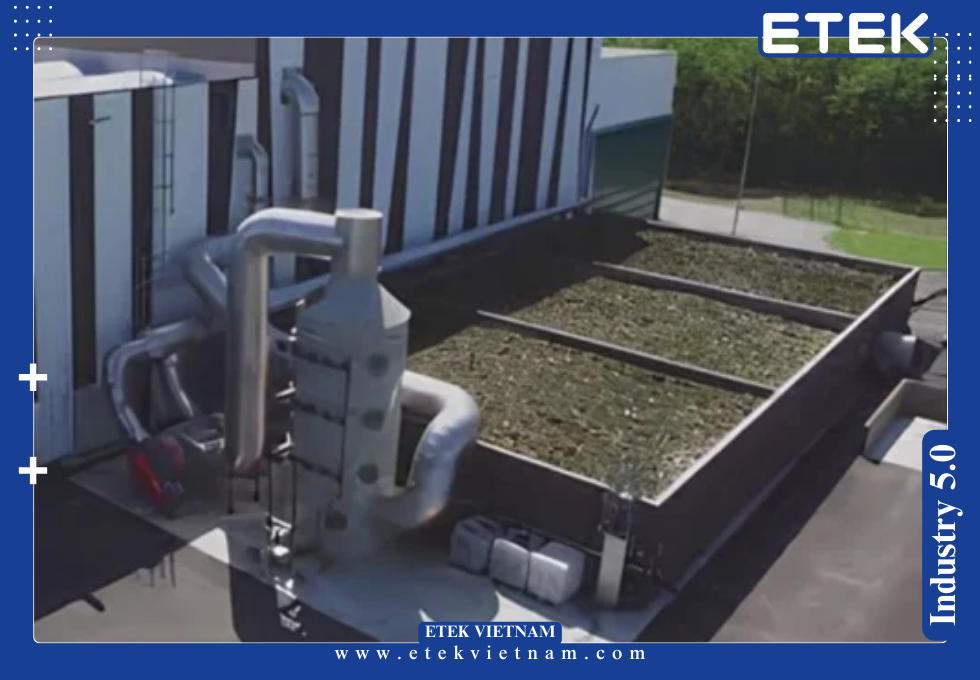

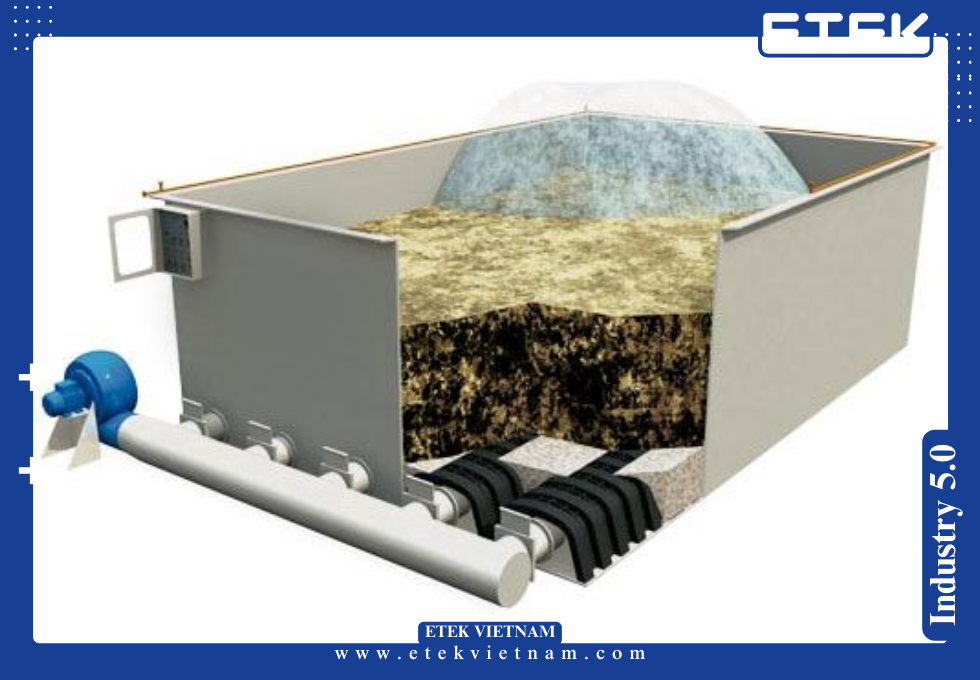

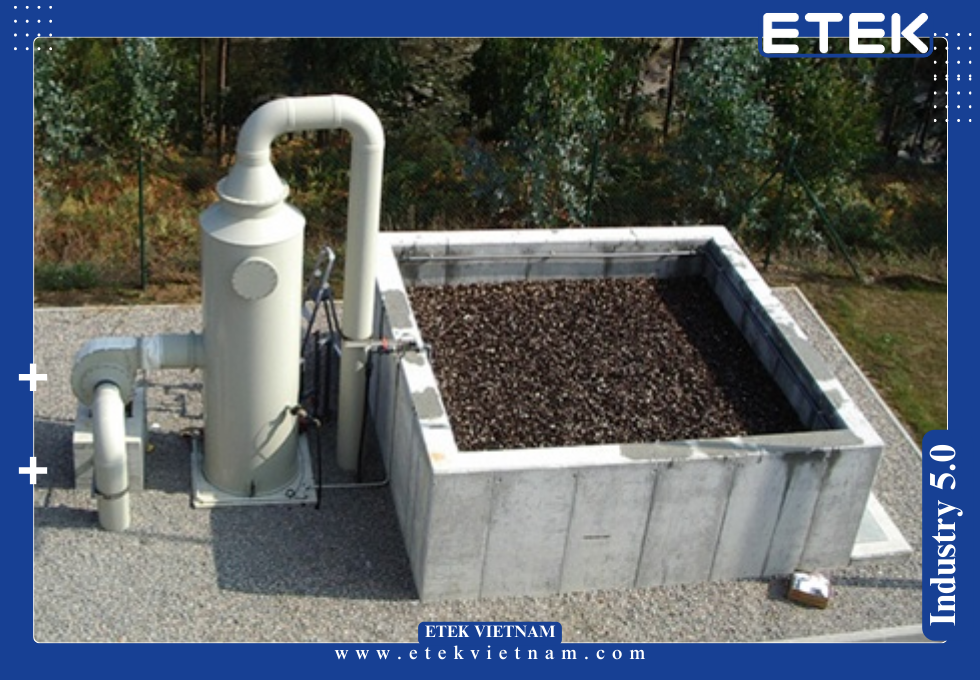

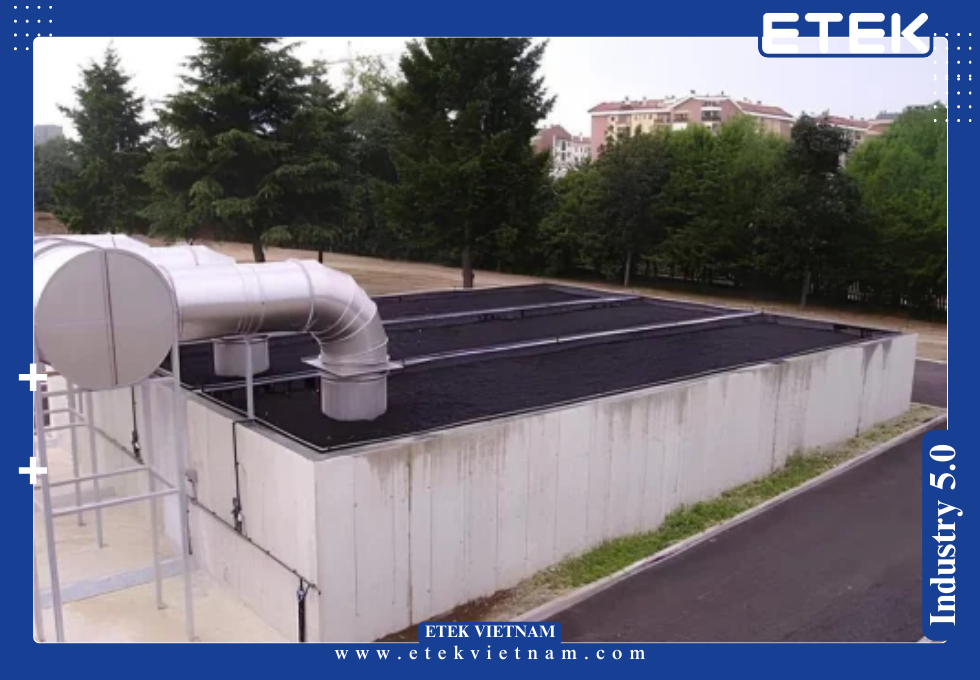

2.3 Cấu tạo và nguyên lý của biofilter (lọc sinh học)

Biofilter là dạng truyền thống và phổ biến nhất của hệ thống xử lý khí thải bằng phương pháp sinh học. Cấu tạo gồm:

  • Vỏ thiết bị: dạng hình trụ hoặc hộp chữ nhật, chế tạo bằng FRP hoặc bê tông.
  • Lớp phân phối khí: tạo luồng khí đồng đều.
  • Lớp vật liệu lọc: là môi trường sống của màng sinh học, thường dày 0,6–1,2 m.
  • Hệ thống phun ẩm: phun sương định kỳ giữ độ ẩm 45–60%.
  • Ống xả khí sạch: đưa khí sau xử lý ra ngoài.

Vật liệu lọc gồm hỗn hợp mùn cưa, than bùn, xơ dừa, vỏ trấu hoặc vật liệu tổng hợp như polyurethane, perlite, ceramic. Diện tích bề mặt riêng của vật liệu ≥ 300 m²/m³, độ rỗng 40–70%, pH trung tính.

Nguyên lý hoạt động: khí ô nhiễm đi từ dưới lên hoặc ngang qua lớp lọc. Các chất như H₂S, VOCs bị giữ lại và bị vi sinh vật phân hủy khí oxy hóa. Nước được cấp định kỳ để duy trì màng ẩm cho màng sinh học phát triển.

Hiệu suất điển hình:

  • H₂S: 95–99%
  • NH₃: 85–95%
  • VOCs: 70–90%
    Tải lượng xử lý: 50–500 g/m³.h, thời gian lưu khí 25–45 s.

2.4 Cấu tạo và nguyên lý của bioscrubber (rửa sinh học)

Bioscrubber là dạng tháp đệm, trong đó quá trình hấp thụ và phân hủy xảy ra chủ yếu ở pha lỏng. Hệ thống gồm:

  • Buồng tiếp xúc khí – dung dịch: khí đi từ dưới lên, dung dịch dinh dưỡng chảy ngược từ trên xuống qua lớp đệm nhựa (Pall Ring, Intalox).
  • Bể sinh học: nơi chứa vi sinh vật phân hủy khí và oxy hòa tan.
  • Hệ thống tuần hoàn dung dịch: bơm tái lưu dung dịch từ bể sinh học lên tháp rửa.
  • Bộ điều khiển pH – oxy: duy trì pH 6,5–8, DO > 2 mg/L, tránh tích lũy axit.

Cơ chế hoạt động: các khí tan tốt như H₂S, NH₃, SO₂ được hòa tan vào dung dịch, sau đó vi sinh vật phân hủy chúng thành muối vô cơ (SO₄²⁻, NO₃⁻).

Hiệu suất đạt:

  • H₂S: 98–99%
  • NH₃: 90–95%
  • VOCs tan nước (acetone, ethanol): 75–90%
    Tải trọng sinh học: 100–1.000 g/m³.h, thời gian lưu khí 10–25 s.

Ưu điểm của bioscrubber là không cần vật liệu lọc thay thế, tuổi thọ cao (>10 năm), dễ điều khiển tự động và chịu tải khí cao.

2.5 Cấu tạo và nguyên lý của biotrickling filter (lọc nhỏ giọt sinh học)

Biotrickling filter (BTF) là sự kết hợp giữa biofilterbioscrubber. Buồng lọc chứa vật liệu trơ (nhựa PP, PVC, ceramic) có màng sinh học phát triển trên bề mặt. Nước dinh dưỡng được phun từ trên xuống tạo dòng nhỏ giọt liên tục, vừa cấp ẩm, vừa cung cấp dinh dưỡng.

Cấu tạo cơ bản:

  • Buồng lọc thẳng đứng: cao 2–4 m, vật liệu đệm dày 1–2 m.
  • Hệ thống phun nước tuần hoàn: lưu lượng 1–3 m³/h cho mỗi m² diện tích mặt cắt.
  • Bể chứa dung dịch: có cảm biến pH và DO.
  • Hệ thống thoát khí sạch: lắp cảm biến H₂S và VOCs online.

Nguyên lý: khí ô nhiễm tiếp xúc với lớp màng ẩm, các hợp chất hòa tan và được vi sinh vật phân hủy khí hấp thụ, sau đó oxy hóa sinh học. Do nước được tuần hoàn liên tục, màng sinh học luôn ổn định, không bị khô hoặc tích muối.

Hiệu suất đạt:

  • H₂S: 98–99%
  • VOCs: 85–95%
  • NH₃: 90–95%
    Tải lượng xử lý: 200–1.200 g/m³.h, tổn thất áp suất < 1.000 Pa.

2.6 Hệ thống cấp dinh dưỡng và kiểm soát điều kiện sinh học

Để duy trì hoạt động của vi sinh vật phân hủy khí, hệ thống trang bị các mô-đun:

  • Bơm định lượng dung dịch dinh dưỡng: cung cấp N, P, K theo tỷ lệ C:N:P = 100:5:1.
  • Cảm biến pH: giữ pH tối ưu 6,5–7,5 bằng NaOH hoặc H₂SO₄.
  • Cảm biến DO: duy trì DO > 2 mg/L, đảm bảo phản ứng oxy hóa hiệu quả.
  • Bộ điều khiển nhiệt – ẩm: giúp màng sinh học hoạt động trong khoảng 20–35°C, RH 40–70%.

Độ dày màng sinh học trung bình 100–300 µm, chu kỳ rửa ngược (backwash) 1–2 lần/tuần để loại bỏ màng già. Khi vận hành ổn định, nồng độ vi sinh đạt 10⁷–10⁸ CFU/g vật liệu.

2.7 Hệ thống điều khiển và giám sát tự động

Các hệ thống xử lý khí thải bằng phương pháp sinh học hiện đại của ETEK tích hợp PLC Siemens, cảm biến quang đo VOCs, H₂S online, và giao diện HMI. Người vận hành có thể theo dõi lưu lượng, áp suất, pH, nhiệt độ và nồng độ khí đầu – cuối trên màn hình cảm ứng.

Hệ thống tự động điều chỉnh tốc độ quạt, lưu lượng bơm tuần hoàn và liều lượng dung dịch dinh dưỡng theo tải khí. Khi nồng độ VOCs vượt giới hạn, bioscrubber tự tăng tốc tuần hoàn; nếu độ ẩm giảm, hệ thống phun sương sẽ tự kích hoạt.

Toàn bộ dữ liệu được lưu trữ và truyền về máy chủ SCADA, hỗ trợ đánh giá hiệu suất và cảnh báo sớm sự cố.

2.8 So sánh ba công nghệ biofilter – bioscrubber – biotrickling filter

Tiêu chíBiofilterBioscrubberBiotrickling Filter
Pha xử lý chínhRắn – khíLỏng – khíRắn – lỏng – khí
Loại khí xử lýVOCs, H₂S, NH₃ nồng độ thấpH₂S, NH₃, VOCs tan nướcH₂S, NH₃, VOCs hỗn hợp
Tải lượng (g/m³.h)50–500100–1.000200–1.200
Hiệu suất (%)85–9590–9995–99
Bảo trìThay vật liệu 5–8 nămBảo dưỡng bể sinh họcRửa định kỳ màng
Chi phí vận hành (USD/m³)0.01–0.030.02–0.040.02–0.05

Nhờ khả năng thích ứng linh hoạt, biotrickling filter ngày càng được chọn cho các nhà máy có khí hỗn hợp VOCs – H₂S – NH₃, vì kết hợp được ưu điểm của hai công nghệ trước.

3.1 Thông số thiết kế chung của hệ thống xử lý khí thải bằng phương pháp sinh học

Mỗi hệ thống xử lý khí thải bằng phương pháp sinh học được thiết kế dựa trên tải lượng khí đầu vào, thành phần khí độc, độ ẩm, nhiệt độ, và yêu cầu đầu ra. Dưới đây là các thông số kỹ thuật điển hình cho các mô hình biofilter, bioscrubber và biotrickling filter được ETEK triển khai:

Thông sốĐơn vịBiofilterBioscrubberBiotrickling Filter
Lưu lượng khím³/h1.000–100.0001.000–80.0001.000–120.000
Tải lượng chất ô nhiễmg/m³.h50–500100–1.000200–1.200
Thời gian lưu khí (EBRT)s20–4510–2515–30
Áp suất chênhPa600–900500–800700–1.000
Hiệu suất xử lý H₂S%95–9998–9998–99
Hiệu suất xử lý VOCs%75–9080–9590–98
Độ ẩm tối ưu%RH40–6090–10070–90
pH dung dịch6,5–8,06,5–7,56,5–7,8
Nhiệt độ vận hành°C20–3520–4020–40
Vật liệu lọcxơ dừa, mùn, perlitenhựa đệm Pall Ringnhựa PP, ceramic
Tuổi thọ vật liệunăm5–88–107–10

Hệ thống thường được thiết kế với tốc độ khí 0,1–0,3 m/s để đảm bảo thời gian lưu đủ dài cho vi sinh vật phân hủy khí hoạt động hiệu quả. Độ ẩm không khí đầu vào phải duy trì ≥ 40% để ngăn khô màng sinh học, đồng thời hệ thống phun sương tự động được kích hoạt khi RH < 35%.

3.2 Tiêu chuẩn quốc tế và quốc gia áp dụng

Để đảm bảo chất lượng và an toàn vận hành, các hệ thống xử lý khí thải bằng phương pháp sinh học cần tuân thủ các tiêu chuẩn kỹ thuật và môi trường sau:

Tiêu chuẩn quốc tế:

  • VDI 3478 (CHLB Đức): hướng dẫn thiết kế, vận hành và kiểm soát hiệu suất biofilter.
  • EN 13725:2003: tiêu chuẩn châu Âu về đo và đánh giá mùi trong khí thải.
  • EN 15259:2007: yêu cầu vị trí lấy mẫu và điều kiện đo khí thải.
  • ASTM D5466-20: phương pháp xác định hợp chất VOCs bằng GC/MS.
  • ISO 16000-28:2012: đo khí hữu cơ bay hơi trong không khí trong nhà và công nghiệp.

Tiêu chuẩn Việt Nam:

  • QCVN 19:2009/BTNMT – Quy chuẩn khí thải công nghiệp đối với bụi và các chất vô cơ.
  • QCVN 06:2022/BTNMT – Giới hạn khí độc hại (VOCs, SO₂, NO₂, NH₃).
  • TCVN 6981:2001 – Không khí – Phương pháp xác định nồng độ VOCs bằng hấp phụ nhiệt.
  • QCVN 05:2023/BTNMT – Quy chuẩn chất lượng không khí xung quanh.

ETEK đảm bảo mọi hệ thống biofilter, bioscrubber, biotrickling filter được chế tạo, kiểm định và vận hành đúng các quy chuẩn trên. Khí đầu ra luôn đạt mức:

  • H₂S < 5 mg/Nm³
  • NH₃ < 10 mg/Nm³
  • VOCs tổng < 50 mg/Nm³
  • Mùi < 1.000 OU/m³ theo EN 13725.

3.3 Thông số vận hành tối ưu và kiểm soát sinh học

Để duy trì hiệu suất ổn định, hệ thống phải được giám sát liên tục các chỉ tiêu sinh học và vật lý:

Các thông số vận hành tiêu chuẩn:

  • pH dung dịch: 6,5–7,5 (điều chỉnh bằng NaOH hoặc H₂SO₄).
  • Nhiệt độ buồng lọc: 25–35°C, thích hợp cho Pseudomonas, Thiobacillus.
  • Độ ẩm tương đối: 40–60% với biofilter, 70–90% với biotrickling filter.
  • Oxy hòa tan (DO): > 2 mg/L.
  • Nồng độ sinh khối: 10⁷–10⁸ CFU/g vật liệu.
  • Chu kỳ rửa ngược (backwash): 1–2 lần/tuần để tránh tắc nghẽn.

Thông số hóa sinh chính:

  • BOD/COD dung dịch tuần hoàn: 0,4–0,6 (phản ánh hoạt tính vi sinh).
  • Tỷ lệ C:N:P: 100:5:1 – đảm bảo đủ dinh dưỡng cho vi sinh vật phân hủy khí.
  • Hàm lượng chất rắn lơ lửng (SS): < 200 mg/L để tránh tắc vòi phun.
  • Hàm lượng H₂SO₄ tích lũy: < 1 g/L (nếu cao hơn phải xả tuần hoàn).

Khi các thông số trên được giữ ổn định, hiệu suất loại bỏ duy trì:

  • VOCs > 90%
  • H₂S > 98%
  • NH₃ > 95%
    Thời gian khởi động (startup) hệ thống 7–14 ngày, giai đoạn thích nghi của màng sinh học hoàn chỉnh sau 4–6 tuần.

3.4 Tiêu chuẩn đánh giá hiệu suất và kiểm định định kỳ

Hiệu suất của hệ thống xử lý khí thải bằng phương pháp sinh học được đánh giá qua các thông số đầu vào – đầu ra và các phép đo định kỳ:

Các chỉ tiêu chính:

  • Hiệu suất khử mùi (ηₘ): ≥ 90%.
  • Hiệu suất khử khí độc (ηₖ): ≥ 95% với H₂S, 90% với VOCs.
  • Áp suất chênh (ΔP): < 1.000 Pa.
  • Độ ẩm vật liệu: ≥ 40%.
  • Tốc độ lọc khí (VG): 0,1–0,3 m/s.

Phương pháp đo lường:

  • VOCs: phân tích GC/MS (theo ASTM D5466).
  • H₂S: đo bằng cảm biến điện hóa hoặc phương pháp methylene blue.
  • NH₃: phương pháp phenate hoặc sensor quang.
  • Mùi: phân tích theo EN 13725 (đo bằng olfactometer).

Việc kiểm định định kỳ được thực hiện mỗi 6 tháng/lần để đánh giá hiệu suất thực tế, xác định độ bão hòa vật liệu và tình trạng màng sinh học.

3.5 Hiệu suất thực tế tại các dự án điển hình

Các dự án hệ thống xử lý khí thải bằng phương pháp sinh học do ETEK triển khai tại Việt Nam và châu Á cho kết quả thực nghiệm như sau:

Ứng dụngLoại khí chínhCông nghệHiệu suất (%)Ghi chú
Nhà máy rác Bình DươngH₂S, NH₃Biotrickling Filter98–9950.000 m³/h
Nhà máy sơn Bắc NinhVOCs (toluene, xylene)Biofilter85–9310.000 m³/h
Xử lý nước thải Đà NẵngH₂S, NH₃Bioscrubber97–9930.000 m³/h
Trang trại chăn nuôi Hà NamH₂S, NH₃Biofilter90–955.000 m³/h
Nhà máy hóa chất Cần ThơVOCs, H₂S hỗn hợpBiotrickling Filter96–9825.000 m³/h

Các kết quả này được xác nhận qua phân tích độc lập (Viện Khoa học Môi trường Việt Nam – VIEA). Tất cả đều đáp ứng giới hạn QCVN 19:2009/BTNMT và EN 13725.

3.6 Tuổi thọ và độ bền của vật liệu lọc sinh học

Chất lượng vật liệu lọc là yếu tố quyết định tuổi thọ và hiệu suất của hệ thống xử lý khí thải bằng phương pháp sinh học.

Vật liệu hữu cơ (truyền thống): xơ dừa, mùn cưa, compost – ưu điểm chi phí thấp, dễ tìm nhưng tuổi thọ chỉ 3–5 năm, dễ nén và kém ổn định khi ẩm cao.

Vật liệu vô cơ hoặc tổng hợp: ceramic, perlite, polyurethane, nhựa PP đục lỗ – tuổi thọ 7–10 năm, không nén, độ rỗng 50–70%, khả năng giữ ẩm và diện tích bề mặt cao (300–500 m²/m³).

Các vật liệu của ETEK có khả năng chịu nhiệt 60°C, kháng axit – kiềm pH 3–10, và độ bền cơ học > 200 N/cm². Khi vận hành đúng kỹ thuật, tổn thất áp suất duy trì ổn định 600–900 Pa suốt vòng đời.

3.7 Yêu cầu bảo trì và vận hành định kỳ

Để đảm bảo hệ thống biofilter, bioscrubber, biotrickling filter hoạt động ổn định, ETEK đề xuất quy trình bảo trì như sau:

  • Hàng ngày: kiểm tra lưu lượng khí, pH, nhiệt độ, độ ẩm.
  • Hàng tuần: rửa ngược vật liệu (nếu ΔP > 1.000 Pa), bổ sung dinh dưỡng.
  • Hàng tháng: phân tích hiệu suất H₂S, VOCs, NH₃ đầu vào – đầu ra.
  • Mỗi 6 tháng: lấy mẫu sinh học kiểm tra mật độ vi sinh, thay dung dịch tuần hoàn.
  • Mỗi 5 năm: thay 50–100% vật liệu lọc.

ETEK tích hợp phần mềm giám sát vận hành, cảnh báo sớm khi pH, DO hoặc lưu lượng khí vượt ngưỡng, giúp hạn chế tối đa thời gian dừng máy.

3.8 Đánh giá an toàn và môi trường

Các hệ thống xử lý khí thải bằng phương pháp sinh học của ETEK đạt chuẩn:

  • ISO 14001:2015 – Quản lý môi trường.
  • ISO 45001:2018 – An toàn lao động.
  • CE Marking – Tiêu chuẩn châu Âu cho thiết bị môi trường.
  • RoHS Directive 2011/65/EU – Hạn chế kim loại nặng trong vật liệu.

Khí sau xử lý đạt tiêu chuẩn mùi < 1.000 OU/m³, VOCs < 50 mg/Nm³, không chứa hóa chất dư thừa. Toàn bộ dung dịch tuần hoàn được kiểm soát để tái sử dụng 90%, không phát sinh nước thải nguy hại.

4.1 Lợi ích kỹ thuật và công nghệ

Việc ứng dụng hệ thống xử lý khí thải bằng phương pháp sinh học trong các nhà máy công nghiệp mang lại lợi ích vượt trội về kỹ thuật, độ ổn định và khả năng thích ứng với nhiều loại khí độc khác nhau. So với các công nghệ hóa lý truyền thống, hệ thống sinh học hoạt động dựa trên cơ chế tự duy trì của vi sinh vật phân hủy khí, giúp giảm thiểu chi phí hóa chất và bảo trì.

Một điểm nổi bật là hiệu suất xử lý ổn định, không phụ thuộc nhiều vào biến động nồng độ khí. Các màng sinh học có khả năng tự tái tạo – nghĩa là khi tải khí tăng, vi sinh tự nhân sinh khối để thích ứng, duy trì hiệu suất. Với thiết kế tối ưu, thời gian lưu khí (EBRT) chỉ cần 20–30 giây nhưng có thể loại bỏ đến 95–99% H₂S và 90% VOCs.

Hệ thống vận hành ở điều kiện nhiệt độ phòng (20–40°C) nên không cần gia nhiệt hay phản ứng hóa học, tiết kiệm điện năng đến 40% so với công nghệ đốt xúc tác. Ngoài ra, công nghệ biofilterbioscrubber có thể vận hành liên tục 24/7, độ ổn định vi sinh cao, không gây ăn mòn thiết bị do pH trung tính.

4.2 Lợi ích kinh tế và tối ưu chi phí vận hành

Một trong những ưu điểm nổi bật của hệ thống xử lý khí thải bằng phương pháp sinh học là chi phí vận hành thấp. Trong khi phương pháp hấp phụ than hoạt tính tiêu tốn trung bình 0,08–0,12 USD/m³ khí, thì biofilter hoặc biotrickling filter chỉ cần 0,01–0,03 USD/m³.

Bảng so sánh chi phí trung bình:

Hạng mụcPhương pháp hóa lýPhương pháp sinh học
Chi phí vận hành0,08–0,12 USD/m³0,01–0,03 USD/m³
Điện năng tiêu thụ1,5–2,0 kWh/1.000 m³0,6–0,8 kWh/1.000 m³
Chi phí hóa chấtCao (NaOH, H₂O₂, than hoạt tính)Gần như 0
Nhân công vận hành2–3 người/ca1 người/ca
Tuổi thọ vật liệu1–2 năm5–10 năm

Các hệ thống bioscrubberbiotrickling filter tái sử dụng 90–95% dung dịch tuần hoàn, chỉ xả 5–10%/tháng để tránh tích muối. Điều này giúp tiết kiệm hàng trăm m³ nước mỗi năm đối với các nhà máy lớn (30.000–50.000 m³ khí/h).

Thời gian hoàn vốn trung bình cho một hệ thống 30.000 m³/h dao động từ 18–30 tháng, tùy loại khí và quy mô đầu tư. Nhờ tiết kiệm năng lượng, chi phí nhân công và hóa chất, mức lợi nhuận tiết kiệm vận hành hằng năm có thể đạt 15–25% tổng chi phí xử lý.

4.3 Lợi ích môi trường và phát triển bền vững

Công nghệ sinh học là hướng đi “xanh” trong xử lý khí thải công nghiệp. Hệ thống xử lý khí thải bằng phương pháp sinh học không tạo ra khí thải thứ cấp, không phát sinh dung môi hữu cơ (VOC solvents), và không dùng hóa chất tẩy rửa nguy hại.

Toàn bộ quá trình diễn ra ở nhiệt độ thường, trong môi trường vi sinh tự nhiên, do đó:

  • Không phát sinh CO₂ bổ sung từ phản ứng đốt.
  • Không tạo NOx, SO₂ như trong công nghệ nhiệt.
  • Không thải nước bẩn chứa kim loại nặng.

Đặc biệt, dung dịch trong bioscrubberbiotrickling filter có thể được xử lý dễ dàng bằng phương pháp sinh học hiếu khí hoặc trung hòa trước khi xả. Hàm lượng COD đầu ra < 200 mg/L, BOD < 100 mg/L, đáp ứng QCVN 40:2011/BTNMT.

Với hiệu suất giảm mùi 90–99%, công nghệ này giúp cải thiện môi trường làm việc đáng kể, đáp ứng các tiêu chí ESG (Environmental – Social – Governance) và hướng tới chứng nhận ISO 14001, LEED hoặc EDGE.

4.4 Lợi ích về an toàn và sức khỏe lao động

Không giống các công nghệ hóa học cần sử dụng NaOH, H₂SO₄ hoặc H₂O₂ để trung hòa khí, hệ thống xử lý khí thải bằng phương pháp sinh học hoàn toàn an toàn với người vận hành.

Không có nguy cơ nổ, không khí độc, không phát tán hóa chất. Toàn bộ thiết bị được vận hành kín, tiếng ồn < 75 dB(A), nồng độ O₂ trong buồng lọc luôn > 19%. Mức phơi nhiễm H₂S và VOCs trong khu vực làm việc luôn dưới ngưỡng OSHA (10 ppm đối với H₂S và 50 ppm đối với toluene).

Ngoài ra, màng sinh học giúp duy trì độ ẩm không khí ổn định, hạn chế phát sinh bụi mịn trong nhà xưởng – điều mà các hệ thống hấp phụ thường gặp khi thay than hoạt tính.

4.5 Ứng dụng trong các ngành công nghiệp chính

Hiệu quả linh hoạt của hệ thống xử lý khí thải bằng phương pháp sinh học cho phép triển khai trong hầu hết các lĩnh vực sản xuất công nghiệp có phát thải khí độc hoặc mùi hôi:

  1. Nhà máy xử lý rác thải và nước thải:
    Ứng dụng biotrickling filter để xử lý H₂S, NH₃, VOCs sinh ra trong hầm ủ, khu ép bùn, bể chứa bùn, nhà tiếp nhận rác. Hiệu suất đạt 98–99%, mùi sau xử lý < 500 OU/m³.
  2. Ngành sơn – hóa chất – dung môi:
    Sử dụng biofilter để xử lý toluene, xylene, styrene, MEK, acetone… nồng độ 100–2.000 ppm. Kết hợp than hoạt tính tiền xử lý giúp ổn định tải khí và kéo dài tuổi thọ vật liệu.
  3. Ngành thực phẩm – thủy sản:
    Các vi sinh vật phân hủy khí như Pseudomonas putida phân hủy acid béo bay hơi, H₂S, trimethylamine – giảm mùi tanh, mùi hôi từ cá, mỡ, protein.
  4. Ngành chăn nuôi, phân bón hữu cơ:
    Hệ thống biofilter xử lý khí NH₃, H₂S từ khu chuồng kín, hầm biogas, bãi ủ phân. Giảm mùi 95%, tăng thông thoáng và cải thiện phúc lợi động vật.
  5. Ngành giấy, cao su, mực in:
    Áp dụng bioscrubber hoặc biotrickling filter xử lý hỗn hợp VOCs – H₂S từ lò sấy, khu trộn hóa chất, mùi sunfua.
  6. Nhà máy chế biến rác – compost:
    Dòng khí ẩm, chứa H₂S cao (1.000–2.000 ppm) được xử lý bằng biotrickling filter hai tầng (H₂S tầng dưới, VOCs tầng trên), hiệu suất trung bình 98%.

4.6 Ứng dụng theo loại khí thải

Các nhóm khí đặc trưng và khả năng xử lý của từng công nghệ:

Loại khíTính chấtCông nghệ thích hợpHiệu suất (%)
H₂STan tốt trong nước, dễ oxy hóaBioscrubber, Biotrickling Filter98–99
NH₃Tan nước cao, pH trung tínhBiofilter, Bioscrubber90–95
VOCs (toluene, xylene, styrene)Tan kém trong nước, dễ hấp phụBiofilter, Biotrickling Filter80–95
Mercaptan (CH₃SH, C₂H₅SH)Cực độc, gây mùi nặngBiotrickling Filter95–99
Aldehyde, ketoneTan một phầnBiofilter80–90

Nhờ khả năng thích ứng này, hệ thống xử lý khí thải bằng phương pháp sinh học có thể thay thế gần như toàn bộ các giải pháp truyền thống trong xử lý mùi công nghiệp.

4.7 Lợi ích xã hội và hình ảnh doanh nghiệp

Ngoài giá trị kỹ thuật, việc đầu tư công nghệ sinh học còn nâng cao hình ảnh doanh nghiệp trong mắt cộng đồng và đối tác. Việc áp dụng biofilter, bioscrubber, hoặc biotrickling filter được xem là minh chứng cho cam kết “phát triển bền vững”, phù hợp chiến lược ESG.

Nhiều tập đoàn FDI tại Việt Nam (Nhật Bản, Hàn Quốc, EU) hiện yêu cầu nhà cung cấp phải có hệ thống kiểm soát mùi đạt chuẩn EN 13725 trước khi ký hợp đồng. Do đó, lắp đặt hệ thống xử lý khí thải bằng phương pháp sinh học không chỉ là tuân thủ pháp luật, mà còn là lợi thế cạnh tranh để tham gia chuỗi cung ứng toàn cầu.

4.8 So sánh với các công nghệ khác

Tiêu chíHóa lý (than hoạt tính, rửa hóa chất)Sinh học (Biofilter, Bioscrubber)
Hiệu suất H₂S80–90%98–99%
Hiệu suất VOCs70–85%85–95%
Chi phí hóa chấtCaoThấp
Phát sinh chất thảiCó (nước thải, bùn)Không đáng kể
Nhiệt độ vận hành60–200°C20–40°C
Tiếng ồnTrung bìnhThấp
Bảo trìThường xuyênĐịnh kỳ nhẹ
Tuổi thọ2–5 năm10 năm trở lên

Sự vượt trội này là lý do biofilterbiotrickling filter đang dần thay thế hệ thống hấp phụ hoặc đốt xúc tác trong các khu công nghiệp tại Việt Nam.

5.1 Giải pháp tổng thể – Từ tư vấn, thiết kế đến vận hành hoàn chỉnh

ETEK cung cấp hệ thống xử lý khí thải bằng phương pháp sinh học trọn gói theo mô hình EPC (Engineering – Procurement – Construction). Mỗi dự án được triển khai bắt đầu từ khảo sát nguồn khí, phân tích thành phần VOCs – H₂S – NH₃, tính toán tải lượng, đến mô phỏng CFD luồng khí và chọn cấu hình tối ưu (biofilter, bioscrubber hay biotrickling filter).

ETEK không chỉ lắp đặt thiết bị, mà cung cấp giải pháp kỹ thuật toàn diện – bao gồm bản vẽ thiết kế 3D, sơ đồ cấp khí, ống dẫn, hệ thống phun sương, cấp dinh dưỡng, bể tuần hoàn và mô đun điều khiển tự động.

Khách hàng được tư vấn thiết kế chuyên biệt:

  • Với khí ẩm cao (H₂S, NH₃) → ưu tiên bioscrubber hoặc biotrickling filter.
  • Với khí VOCs tan kém → áp dụng biofilter nhiều tầng và than hoạt tính tiền xử lý.
  • Với dòng khí hỗn hợp → thiết kế hệ thống sinh học kết hợp, gồm tầng hấp phụ – tầng oxy hóa – tầng rửa.

ETEK đảm bảo hiệu suất xử lý đầu ra đạt H₂S < 5 mg/Nm³, VOCs < 50 mg/Nm³, mùi < 1.000 OU/m³, phù hợp QCVN 19:2009/BTNMT và EN 13725.

5.2 Công nghệ tiên tiến – Thiết bị chuẩn châu Âu, Nhật Bản

Điểm mạnh của ETEK nằm ở khả năng tích hợp công nghệ quốc tế với điều kiện vận hành tại Việt Nam. Tất cả các thiết bị trong hệ thống xử lý khí thải bằng phương pháp sinh học được nhập khẩu hoặc chế tạo theo tiêu chuẩn CE/ISO.

  • Quạt hút ly tâm chịu ăn mòn: vật liệu FRP, áp suất 2.500 Pa, lưu lượng 1.000–120.000 m³/h.
  • Bơm tuần hoàn hóa chất định lượng: đầu bơm PVDF, lưu lượng 0,5–5 m³/h, sai số ±1%.
  • Cảm biến VOCs – H₂S online: đo ppm đến ppb, truyền dữ liệu về hệ điều khiển.
  • PLC Siemens S7-1200 và HMI 10 inch: giám sát pH, DO, nhiệt độ, lưu lượng, cảnh báo tự động.
  • Đầu phun sương inox 316L: tạo hạt 20–50 µm, độ phủ 95% diện tích lọc.
  • Vật liệu lọc composite đa lớp: FRP, ceramic, perlite, nhựa PP tổ ong – độ rỗng 70%, diện tích bề mặt 500 m²/m³.

ETEK sử dụng phần mềm CFD để tối ưu hóa dòng khí và độ phân bố ẩm, giúp hạn chế “vùng chết” trong màng sinh học, đảm bảo luồng khí tiếp xúc đều trên toàn bộ tiết diện. Hệ thống có thể vận hành liên tục 24/7 với độ ổn định trên 95%.

5.3 Giải pháp tùy chỉnh theo quy mô và đặc tính khí thải

Không có hai nhà máy nào có nguồn khí giống nhau. Vì vậy, ETEK phát triển các mô hình biofilter – bioscrubber – biotrickling filter linh hoạt:

  1. Dây chuyền nhỏ và vừa (Mini System)
    Công suất: 500–5.000 m³/h, thích hợp cho xưởng thực phẩm, trại chăn nuôi, cơ sở xử lý rác.
    Đặc điểm: lắp gọn, vận hành tự động, bảo trì 1 lần/tuần.
  2. Hệ thống trung bình (Standard System)
    Công suất: 10.000–30.000 m³/h, dùng cho nhà máy nước thải, hóa chất, cao su, sơn.
    Cấu hình: biotrickling filter hai tầng, thu hồi 95% dung dịch rửa.
  3. Hệ thống công nghiệp lớn (Industrial Scale)
    Công suất: 50.000–100.000 m³/h, tích hợp bioscrubberbiofiltercarbon polishing.
    Điều khiển SCADA, báo cáo dữ liệu tự động qua IoT, cảnh báo sự cố qua SMS/email.

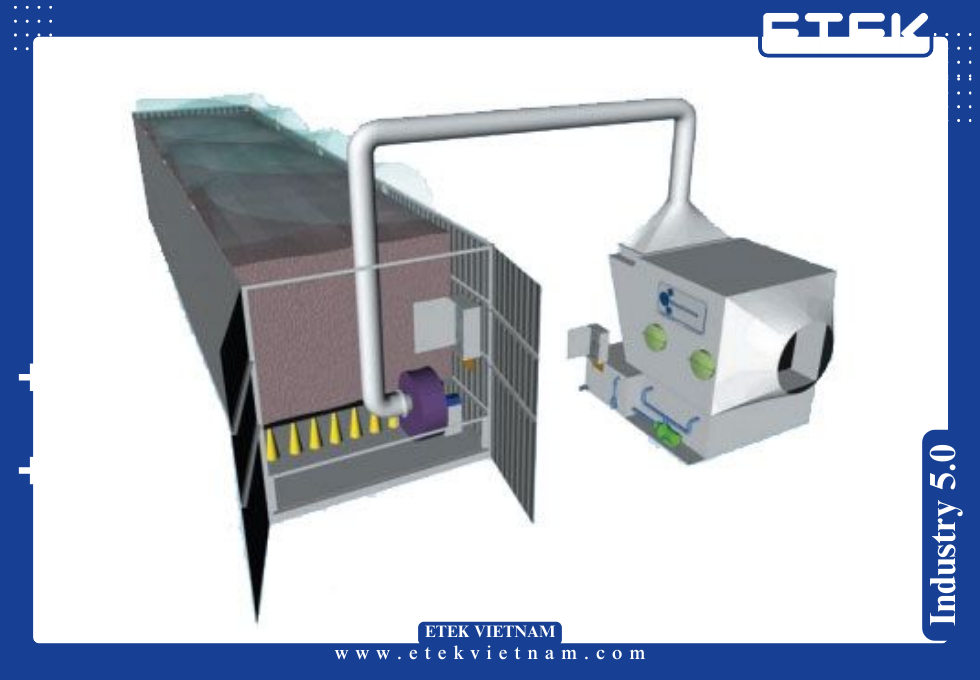

ETEK có thể thiết kế hệ thống theo mô-đun container hóa, giúp di chuyển linh hoạt, rút ngắn thời gian lắp đặt xuống chỉ 2–3 tuần.

5.4 Tối ưu vận hành, tiết kiệm năng lượng và chi phí

ETEK tối ưu hóa hệ thống xử lý khí thải bằng phương pháp sinh học theo nguyên tắc “3 giảm – 3 tăng”:

  • Giảm điện năng tiêu thụ nhờ quạt biến tần.
  • Giảm nước nhờ tái tuần hoàn 90%.
  • Giảm chi phí bảo trì nhờ thiết bị tự làm sạch.
  • Tăng hiệu suất oxy hóa (nhờ kiểm soát DO > 2 mg/L).
  • Tăng tuổi thọ vật liệu lọc (7–10 năm).
  • Tăng độ ổn định vi sinh (tự động bổ sung dinh dưỡng).

Chi phí vận hành trung bình chỉ 0,02 USD/m³, thấp hơn 60–70% so với hấp phụ than hoạt tính và 50% so với rửa hóa chất. Hệ thống tự động cân bằng tải khi lưu lượng khí thay đổi, đảm bảo áp suất chênh không vượt quá 900 Pa.

ETEK còn áp dụng công nghệ thu hồi nhiệt từ khí ra để sấy khô dung dịch, tiết kiệm 10–15% năng lượng so với thiết bị tương đương.

5.5 Dịch vụ kỹ thuật, đào tạo và hỗ trợ trọn đời

ETEK cung cấp gói dịch vụ toàn diện cho khách hàng từ khi khởi động đến khi vận hành ổn định:

  • Khảo sát – mô phỏng CFD – báo cáo đánh giá khí thải.
  • Cung cấp thiết bị, vật tư và lắp đặt hoàn chỉnh.
  • Chạy thử – hiệu chuẩn – đo VOCs/H₂S online.
  • Đào tạo kỹ thuật viên vận hành và bảo trì định kỳ.
  • Giám sát từ xa qua hệ thống IoT 24/7.

ETEK bảo hành thiết bị 24 tháng, bảo trì định kỳ 6 tháng/lần, và hỗ trợ kỹ thuật miễn phí trong suốt vòng đời thiết bị. Phụ tùng, vật liệu lọc luôn sẵn có tại kho, giúp khách hàng chủ động thay thế mà không gián đoạn sản xuất.

Đặc biệt, hệ thống có chính sách bảo hành hiệu suất, ETEK cam kết đảm bảo hiệu quả đầu ra đạt đúng thiết kế – nếu không đạt, đội kỹ sư sẽ hiệu chỉnh miễn phí đến khi vận hành ổn định.

5.6 Công nghệ sinh học độc quyền và vật liệu tiên tiến

ETEK hợp tác cùng Viện Công nghệ Sinh học (Viện Hàn Lâm KH&CN Việt Nam) phát triển dòng vi sinh vật phân hủy khí có khả năng chịu tải cao, hoạt động tốt ở nồng độ VOCs 1.000–5.000 ppm và H₂S > 2.000 ppm.

Các chủng chính gồm:

  • Thiobacillus thioparus, Acidithiobacillus ferrooxidans: oxy hóa H₂S, SO₂.
  • Pseudomonas putida, Rhodococcus erythropolis: phân hủy toluene, xylene, benzene.
  • Nitrosomonas europaea, Nitrobacter winogradskyi: oxy hóa NH₃.

Các vi sinh này được cố định trên màng sinh học polymer tổng hợp có cấu trúc mao dẫn 5–10 µm, giúp tăng khả năng bám dính và trao đổi khí – nước.

Vật liệu lọc ETEK dạng modul tổ ong 3D, mật độ 100–300 m²/m³, chịu nhiệt 60°C, kháng acid – kiềm, không bị nén lún, đảm bảo dòng khí lưu thông đều. Tuổi thọ trung bình 8–10 năm, hiệu suất ổn định > 95% trong toàn vòng đời.

5.7 Hiệu quả thực tế từ các dự án của ETEK

ETEK đã triển khai hơn 100 dự án hệ thống xử lý khí thải bằng phương pháp sinh học tại Việt Nam và Đông Nam Á, với kết quả kiểm chứng độc lập:

Dự ánQuy môCông nghệHiệu suất xử lýGhi chú
Nhà máy xử lý rác Bình Dương50.000 m³/hBiotrickling Filter98–99% H₂S, 90% VOCsMùi < 500 OU/m³
Nhà máy sơn Bắc Ninh10.000 m³/hBiofilter90–95% VOCsTiết kiệm 30% điện năng
Xưởng chế biến thủy sản Cà Mau15.000 m³/hBioscrubber97–99% H₂S, NH₃Vận hành 24/7
Nhà máy hóa chất Đồng Nai25.000 m³/hBiotrickling Filter 2 tầng98% VOCs, 99% H₂SGiảm mùi 95%
Trang trại chăn nuôi Hà Nam5.000 m³/hBiofilter90–95% NH₃, H₂SLắp đặt dạng container

Tất cả các dự án đều được Viện Khoa học Môi trường xác nhận đạt QCVN 19:2009/BTNMT và tiêu chuẩn EN 13725.

5.8 Giá trị bền vững khi lựa chọn ETEK

Khi đầu tư hệ thống xử lý khí thải bằng phương pháp sinh học của ETEK, doanh nghiệp nhận được lợi ích dài hạn:

  • Giải pháp xanh – sạch: không phát sinh hóa chất, thân thiện môi trường.
  • Hiệu suất cao: xử lý triệt để H₂S, VOCs, NH₃.
  • Chi phí thấp: tiết kiệm 40–60% năng lượng và vận hành.
  • Tự động hóa: vận hành ổn định, ít phụ thuộc con người.
  • Chứng nhận quốc tế: hỗ trợ đạt ISO 14001, ESG, EN 13725.
  • Đồng hành kỹ thuật trọn đời: bảo trì, đào tạo, nâng cấp liên tục.

ETEK không chỉ bán thiết bị, mà cung cấp giải pháp xử lý khí sinh học toàn diện, giúp doanh nghiệp đạt mục tiêu kép: kiểm soát ô nhiễm và phát triển bền vững. Lựa chọn ETEK chính là lựa chọn an toàn – hiệu quả – tiết kiệm – thân thiện môi trường cho mọi nhà máy hiện đại.

SẢN PHẨM LIÊN QUAN:

Các phương pháp xử lý khí thải khác

Các dịch vụ công nghệ khác của ETEK
