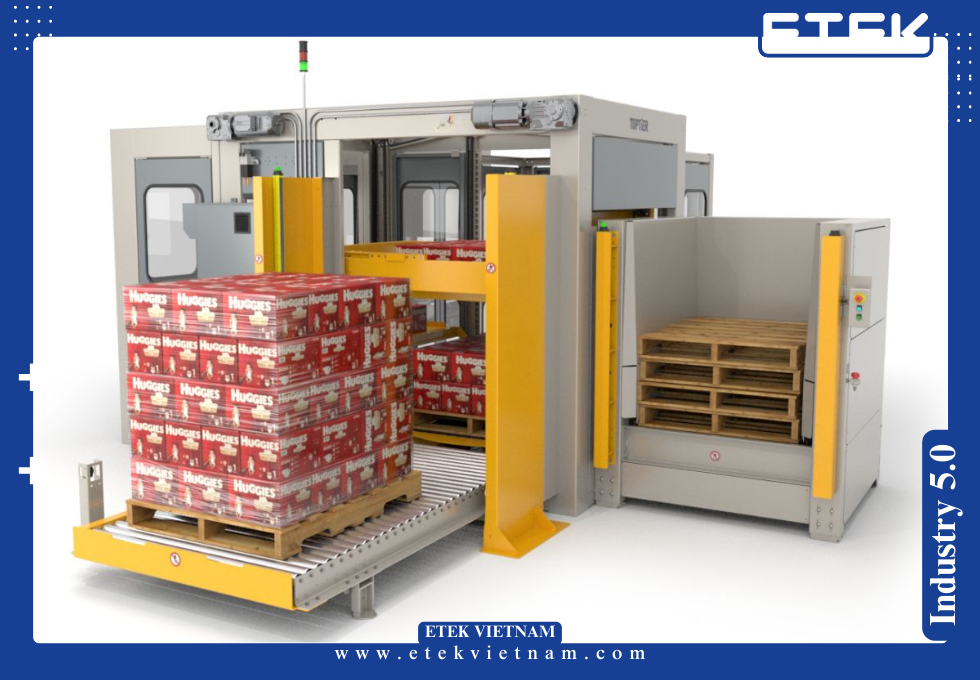

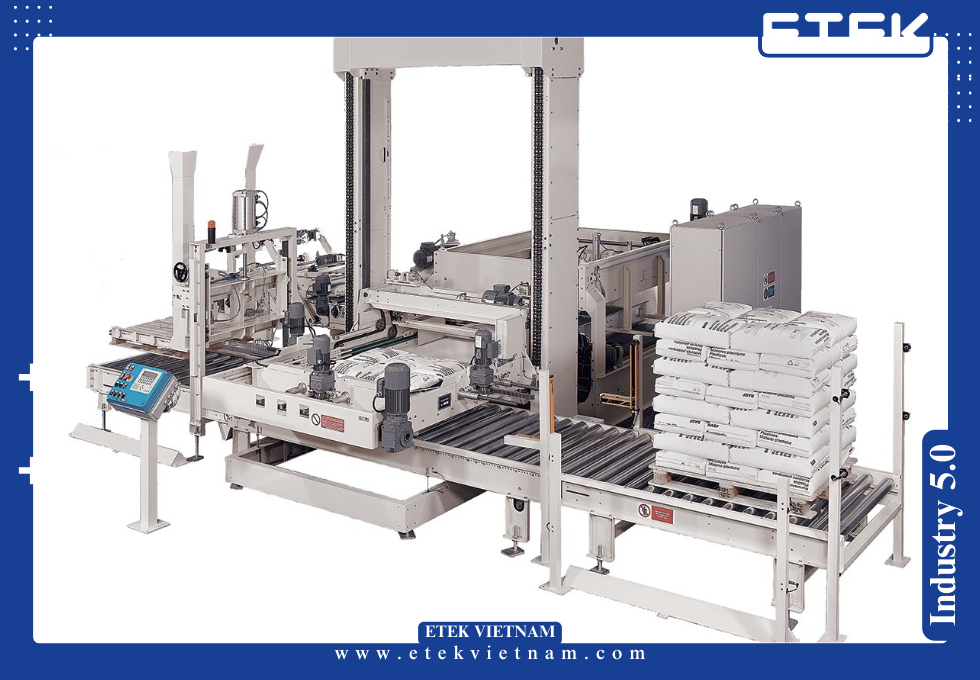

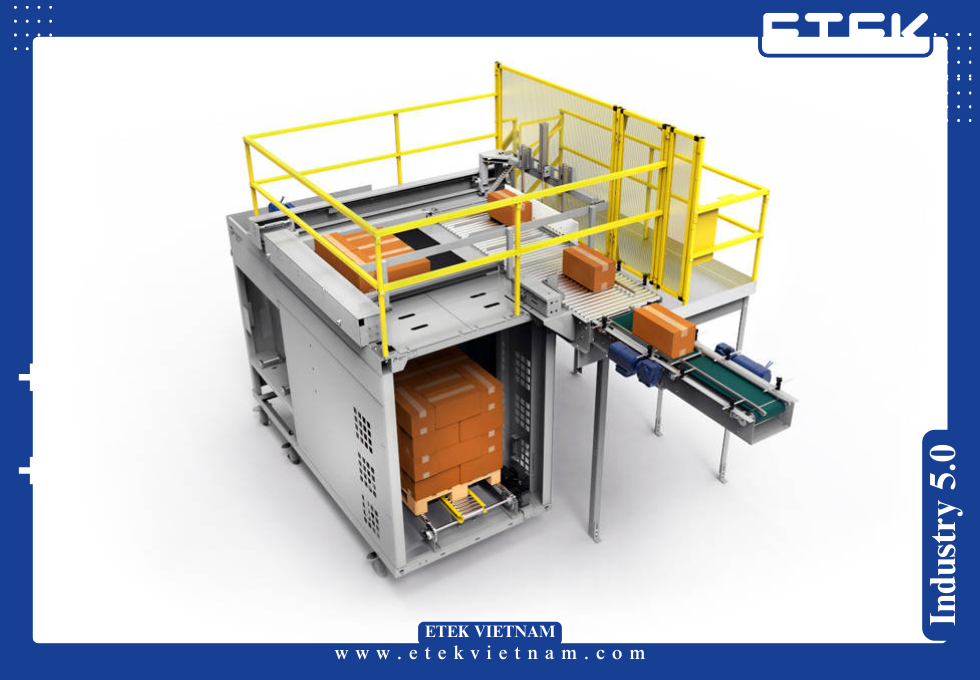

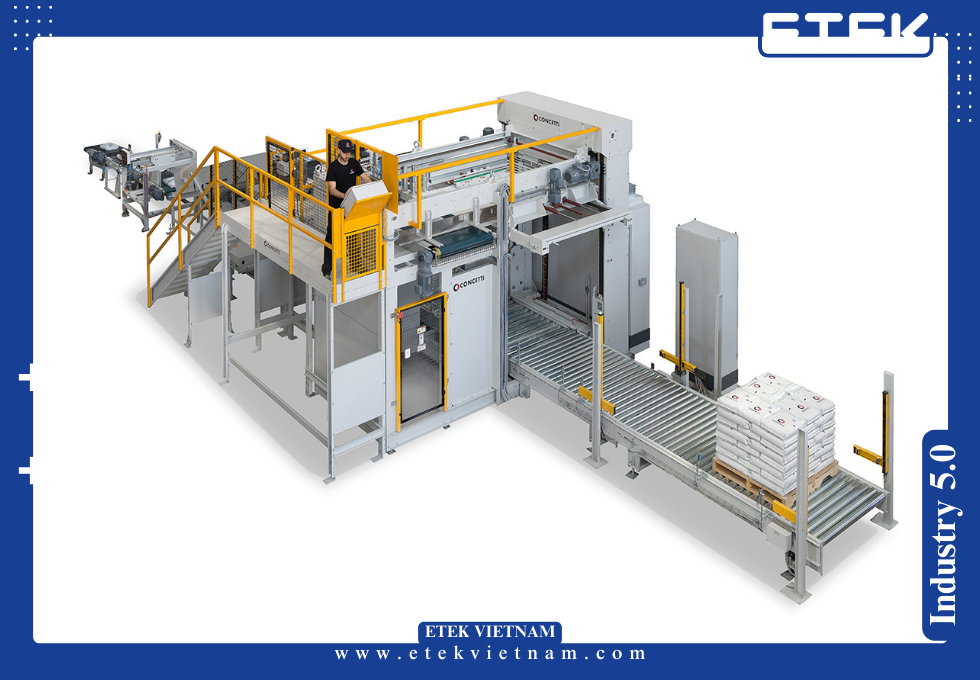

HỆ THỐNG XẾP PALLET TỰ ĐỘNG KIỂU CƠ KHÍ
Hệ thống xếp pallet tự động kiểu cơ khí (Conventional Palletizing System) là thiết bị dùng để sắp xếp và xếp hàng hóa lên pallet một cách tự động, theo sơ đồ định sẵn, với cơ chế hoạt động tuần tự bằng cơ cấu cơ khí truyền động. Hệ thống này phù hợp với các sản phẩm có hình dạng tiêu chuẩn như thùng carton, bao tải, túi đóng gói hoặc khay hàng.
Hệ thống xếp pallet tự động kiểu cơ khí (Conventional Palletizing System) là thiết bị dùng để sắp xếp và xếp hàng hóa lên pallet một cách tự động, theo sơ đồ định sẵn, với cơ chế hoạt động tuần tự bằng cơ cấu cơ khí truyền động. Hệ thống này phù hợp với các sản phẩm có hình dạng tiêu chuẩn như thùng carton, bao tải, túi đóng gói hoặc khay hàng.
So với robot xếp pallet linh hoạt, hệ thống kiểu cơ khí có tốc độ cao hơn, chi phí đầu tư thấp hơn, hoạt động ổn định và dễ bảo trì. Đây là giải pháp phổ biến trong các dây chuyền sản xuất hàng loạt có nhịp độ cao và cấu hình sản phẩm cố định.
ETEK cung cấp hệ thống xếp pallet dạng cơ khí được thiết kế linh hoạt, tích hợp theo từng loại hàng hóa, sơ đồ xếp lớp, tốc độ yêu cầu và không gian nhà xưởng. Hệ thống có thể hoạt động độc lập hoặc kết nối với các thiết bị đóng gói tự động khác như máy dán thùng, máy quấn màng, băng tải xuất hàng.
Cấu trúc hệ thống
Cụm cấp liệu: Băng tải con lăn hoặc băng tải xích đưa sản phẩm vào vùng xếp lớp
Hệ thống định hình lớp: Tấm chặn biên, cơ cấu chỉnh hướng và căn thẳng hàng
Cơ cấu đẩy lớp: Đẩy toàn bộ lớp sản phẩm vào đúng vị trí trên pallet
Thiết bị ép lớp: Thanh ép trên giúp giữ lớp hàng ổn định và đồng đều
Bàn nâng/hạ pallet: Nâng hoặc hạ pallet sau mỗi lớp được xếp
Băng tải xuất pallet: Di chuyển pallet đã đầy ra khu vực đóng gói hoặc kho
Tủ điều khiển trung tâm: Bộ điều khiển PLC tích hợp HMI lập trình các sơ đồ xếp
Nguyên lý hoạt động
Sản phẩm được đưa từ dây chuyền đóng gói lên băng tải cấp liệu. Hệ thống định hình lớp sẽ sắp xếp các đơn vị sản phẩm thành lớp theo sơ đồ được cài đặt trước. Khi hoàn tất, cơ cấu đẩy ngang sẽ chuyển toàn bộ lớp vào vị trí pallet.
Thiết bị ép lớp sẽ cố định lớp sản phẩm nhằm đảm bảo độ ổn định. Pallet sau đó được nâng/hạ để chuẩn bị cho lớp tiếp theo. Quá trình lặp lại đến khi pallet đầy, sau đó được đẩy ra ngoài để chuyển sang khu vực đóng gói cuối cùng.
Thông số kỹ thuật cơ bản
Tốc độ xếp: 10 – 35 đơn vị/phút tùy sản phẩm
Chiều cao tối đa pallet: lên đến 1800 mm
Tải trọng mỗi pallet: 300 – 1200 kg
Loại hàng hóa: thùng carton, bao tải, túi nhựa, khay nhựa
Kích thước sản phẩm: 300 x 200 x 150 mm đến 700 x 500 x 500 mm
Kích thước pallet: phổ biến là 1000 x 1200 mm hoặc tùy chỉnh
Nguồn điện: 380V – 3 pha – 50Hz
Công suất tiêu thụ: 5 – 12 kW tùy cấu hình
Điều khiển: PLC Siemens/Omron, HMI màn hình cảm ứng
Tiêu chuẩn kỹ thuật áp dụng
ISO 12100 – An toàn chung cho thiết bị cơ khí
EN 415 – An toàn thiết bị xếp lớp và đóng gói
IEC 60204 – An toàn điện cho máy công nghiệp
CE – Tuân thủ tiêu chuẩn châu Âu
RoHS – Hạn chế sử dụng vật liệu độc hại
Lợi ích vượt trội
Tăng năng suất: Tốc độ cao, vận hành liên tục 24/7
Ổn định và chính xác: Mỗi lớp được định vị chắc chắn, giảm nguy cơ đổ ngã
Tiết kiệm chi phí: Chi phí đầu tư và bảo trì thấp hơn so với robot
Dễ tích hợp: Có thể kết nối với nhiều thiết bị đóng gói khác
Tùy biến sơ đồ xếp: Lưu nhiều cấu hình cho các loại sản phẩm khác nhau
Ứng dụng tiêu biểu
Thực phẩm – đồ uống: Xếp thùng sữa, nước ngọt, thực phẩm đóng hộp
Hóa chất – bao bì: Xếp thùng sơn, bao bột, can nhựa
Nông sản – xuất khẩu: Xếp bao gạo, cà phê, hạt điều
Hàng tiêu dùng nhanh: Phân phối thùng hàng FMCG vào pallet
Kho hàng – logistics: Tích hợp dây chuyền tự động chuẩn bị hàng xuất kho
ETEK là đơn vị có kinh nghiệm trong việc thiết kế và sản xuất hệ thống xếp pallet kiểu cơ khí cho nhiều lĩnh vực công nghiệp. Với đội ngũ kỹ sư chuyên môn và nhà xưởng cơ khí hiện đại, chúng tôi mang đến giải pháp phù hợp với từng đặc thù sản phẩm và không gian nhà máy.
ETEK cũng có khả năng cung cấp và triển khai hệ thống xếp pallet cho các dự án quốc tế tại Đông Nam Á, Trung Đông và châu Phi. Toàn bộ thiết bị đạt chuẩn CE, RoHS, có tài liệu xuất khẩu đầy đủ và được hỗ trợ kỹ thuật tại hiện trường hoặc từ xa.
Lý do chọn ETEK:
Giải pháp thiết kế linh hoạt theo sơ đồ xếp hàng
Tích hợp dễ dàng với dây chuyền đóng gói hiện có
Vận hành đơn giản, độ bền cao, dễ bảo trì
Có khả năng cung cấp cho thị trường quốc tế, hỗ trợ vận hành
Tùy chọn nâng cấp hệ thống tự động hóa hoặc robot trong tương lai
3 thương hiệu tiêu biểu trên thế giới
Phân khúc cao cấp: BEUMER Group (Đức) – Dẫn đầu trong hệ thống xếp hàng tốc độ cao và logistics
Phân khúc trung cấp: A-B-C Packaging Machine (Mỹ) – Giải pháp xếp lớp cơ khí cho ngành thực phẩm – đồ uống
Phân khúc phổ thông: TopTier Palletizers (Mỹ) – Hệ thống xếp pallet tiết kiệm không gian, phù hợp nhà máy vừa và nhỏ
