HỆ THỐNG XẾP PALLET THEO LỚP TỰ ĐỘNG
Hệ thống xếp pallet theo lớp tự động là một trong những giải pháp xếp hàng hiện đại và hiệu quả nhất hiện nay, đặc biệt phù hợp với các dây chuyền sản xuất có nhịp độ cao, sản phẩm đồng đều và yêu cầu đóng gói chuyên nghiệp. Khác với robot xếp từng đơn vị sản phẩm, hệ thống này hoạt động bằng cách sắp xếp trước toàn bộ một lớp hàng, sau đó di chuyển nguyên lớp lên pallet.
Hệ thống xếp pallet theo lớp tự động là một trong những giải pháp xếp hàng hiện đại và hiệu quả nhất hiện nay, đặc biệt phù hợp với các dây chuyền sản xuất có nhịp độ cao, sản phẩm đồng đều và yêu cầu đóng gói chuyên nghiệp. Khác với robot xếp từng đơn vị sản phẩm, hệ thống này hoạt động bằng cách sắp xếp trước toàn bộ một lớp hàng, sau đó di chuyển nguyên lớp lên pallet.
Quy trình được điều khiển hoàn toàn tự động qua PLC và HMI, với cơ cấu cơ khí chắc chắn, kết hợp cảm biến và bộ đẩy chính xác, đảm bảo tốc độ xếp cao, vận hành ổn định, giảm lỗi và tiết kiệm năng lượng. Hệ thống có thể tùy chỉnh nhanh chóng để thay đổi sơ đồ xếp hoặc loại sản phẩm khi cần thiết.
ETEK cung cấp các giải pháp xếp pallet theo lớp tùy chỉnh, phù hợp với sản phẩm dạng thùng carton, bao tải, túi đóng gói, khay nhựa và thùng hàng tiêu chuẩn trong các ngành như thực phẩm, hóa chất, hàng tiêu dùng, dược phẩm và logistics.

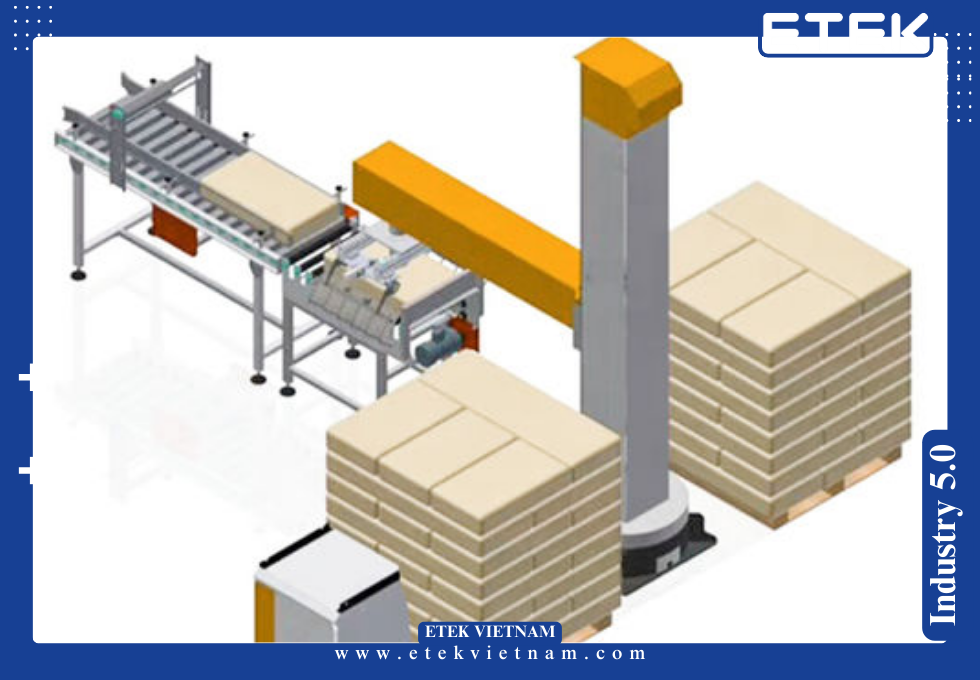

Cấu trúc hệ thống
Băng tải cấp sản phẩm: Dẫn sản phẩm từ dây chuyền đóng gói vào vùng định hình
Bộ định hình lớp: Gồm các thanh chặn, cảm biến và cơ cấu phân hướng tạo thành lớp theo sơ đồ cài đặt
Cụm đẩy lớp: Cơ cấu đẩy lớp ngang chính xác đưa lớp hoàn chỉnh vào vị trí xếp
Thiết bị ép lớp: Thanh nén phía trên giúp định hình và làm phẳng lớp trước khi xếp
Bàn nâng pallet: Điều chỉnh theo chiều cao, nâng dần hoặc hạ dần tùy cấu hình hệ thống
Băng tải xuất pallet: Đưa pallet đã đầy ra khu vực đóng gói hoặc kho lưu trữ
Tủ điện điều khiển trung tâm: PLC + màn hình HMI quản lý toàn bộ quy trình xếp hàng
Nguyên lý hoạt động
Sản phẩm được đưa vào vùng định hình, tại đây các cảm biến và cơ cấu định vị sẽ sắp xếp sản phẩm thành một lớp hoàn chỉnh theo sơ đồ định sẵn. Khi lớp đã ổn định, cơ cấu đẩy sẽ chuyển toàn bộ lớp vào khu vực xếp pallet.
Thiết bị ép lớp sẽ giữ cho lớp được nén đều, chống nghiêng, sau đó bàn nâng pallet sẽ điều chỉnh độ cao để chuẩn bị cho lớp tiếp theo. Toàn bộ quá trình lặp lại cho đến khi pallet được xếp đầy đủ theo yêu cầu.
Thông số kỹ thuật tiêu biểu
Tốc độ xếp: 8 – 30 lớp/phút, tương đương 15 – 60 thùng/phút tùy loại sản phẩm
Chiều cao pallet: đến 1800 mm
Tải trọng tối đa: 1200 kg/pallet
Kích thước sản phẩm: 250 x 150 x 100 mm đến 700 x 500 x 500 mm
Kích thước pallet: 1100 x 1100 mm hoặc tùy chỉnh theo hệ thống kho
Công suất điện: 7 – 15 kW
Nguồn điện: 3 pha 380V, 50Hz
Hệ thống điều khiển: PLC Siemens hoặc Omron, giao diện HMI cảm ứng
Tiêu chuẩn kỹ thuật áp dụng
ISO 12100 – An toàn máy móc và phân tích rủi ro
EN 415 – An toàn thiết bị xếp lớp và đóng gói
IEC 60204 – An toàn điện cho thiết bị công nghiệp
CE – Chứng nhận hợp chuẩn châu Âu
RoHS – Không chứa vật liệu độc hại, thân thiện môi trường
Lợi ích nổi bật
Tốc độ xếp nhanh, ổn định cao: Tối ưu cho dây chuyền đóng gói công suất lớn
Giảm nhân công, tăng tự động hóa: Toàn bộ hệ thống vận hành tự động
Đa dạng sơ đồ xếp: Cập nhật nhanh chóng theo từng loại sản phẩm
Giảm rủi ro: Hạn chế va chạm, xếp nghiêng, đổ hàng trong quá trình vận hành
Tích hợp dễ dàng: Có thể kết nối với hệ thống robot, quấn màng, WMS
Ứng dụng điển hình
Ngành thực phẩm – đồ uống: Xếp thùng sữa, nước ngọt, thực phẩm đóng gói
Ngành hóa chất – sơn: Bao hóa chất, thùng sơn, thùng nhựa
Ngành FMCG – logistics: Các trung tâm phân phối, kho hàng tự động
Ngành dược phẩm – mỹ phẩm: Xếp thùng carton dạng nhỏ, hộp thuốc
Ngành bao bì – nông sản: Xếp bao bì, thùng giấy, bao gạo, cà phê
ETEK là đơn vị uy tín tại Việt Nam chuyên thiết kế, chế tạo và lắp đặt hệ thống xếp pallet theo lớp tự động. Chúng tôi có năng lực nội bộ về cơ khí chính xác, điều khiển tự động và tích hợp hệ thống với quy trình chất lượng cao.
ETEK có thể cung cấp hệ thống xếp lớp đạt chuẩn CE cho các dự án trong và ngoài nước, đặc biệt là khu vực Đông Nam Á, Trung Đông và châu Phi. Toàn bộ thiết bị được hỗ trợ tài liệu kỹ thuật, dịch vụ vận hành, bảo trì tại chỗ và từ xa.
Lý do chọn ETEK:
Thiết kế linh hoạt phù hợp không gian nhà máy và loại sản phẩm
Tốc độ cao – cấu trúc cơ khí vững chắc – bảo trì dễ dàng
Giao diện điều khiển trực quan, dễ sử dụng
Hệ thống đạt chuẩn CE, RoHS – sẵn sàng cho xuất khẩu
Hỗ trợ kỹ thuật quốc tế, tùy chọn nâng cấp hệ thống trong tương lai
3 thương hiệu tiêu biểu trên thế giới
Phân khúc cao cấp: Sidel (Pháp) – Hệ thống xếp lớp tốc độ cao cho ngành thực phẩm – đồ uống
Phân khúc trung cấp: Columbia Machine (Mỹ) – Hệ thống xếp pallet theo lớp đa năng
Phân khúc phổ thông: CSi Palletising (Hà Lan) – Giải pháp xếp lớp chi phí hợp lý, phù hợp doanh nghiệp vừa và nhỏ
