HỆ THỐNG LƯU TRỮ NĂNG LƯỢNG TÁI TẠO

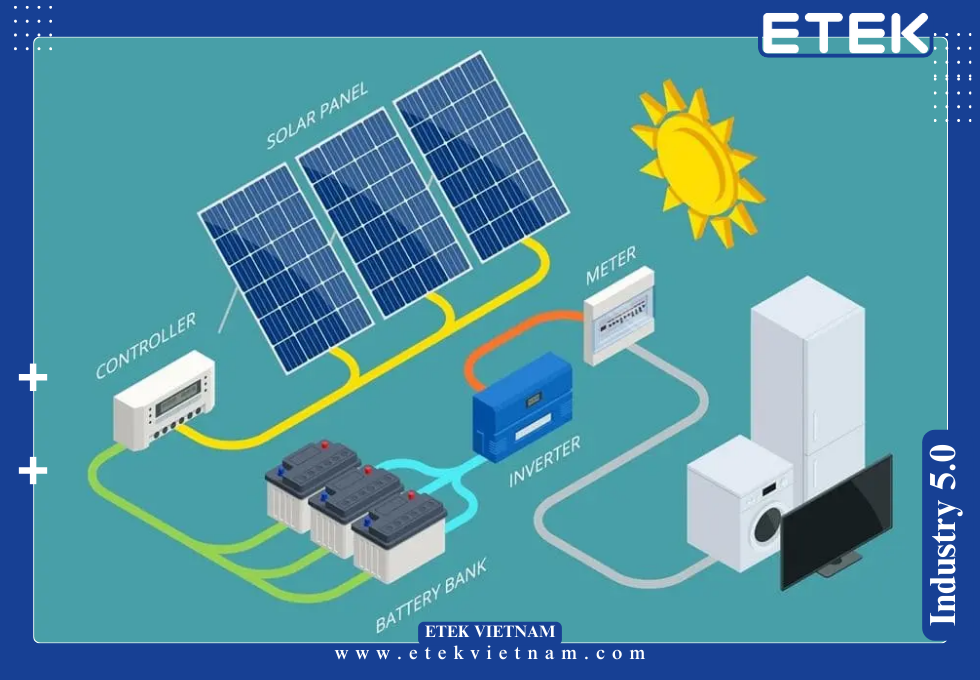

2.1 Cấu tạo tổng thể của hệ thống lưu trữ năng lượng tái tạo

Một hệ thống lưu trữ năng lượng tái tạo hoàn chỉnh gồm 6 thành phần chính:

1. Khối pin lithium lưu trữ (Battery Bank)
2. Bộ biến tần hệ hybrid (Hybrid Inverter) hai chiều
3. Hệ thống quản lý pin (BMS)
4. Bộ điều khiển năng lượng thông minh (EMS)
5. Tủ phân phối và bảo vệ (PDU)
6. Hệ thống giám sát & làm mát chủ động

Cấu trúc module hóa cho phép mở rộng dung lượng từ 50 kWh đến 5 MWh tùy quy mô.
Toàn bộ hệ thống đạt cấp bảo vệ IP54 – IP65, chịu được môi trường ẩm, nhiệt độ vận hành -20 đến +55°C.

2.2 Nguyên lý hoạt động của hệ hybrid trong hệ thống lưu trữ năng lượng tái tạo

Hệ hybrid là trung tâm điều phối năng lượng giữa nguồn phát (pin gió, lưu điện mặt trời), pin lưu trữ, và tải tiêu thụ.
Khi nguồn tái tạo dư điện, inverter điều khiển dòng nạp vào pin lithium lưu trữ.
Khi tải tăng hoặc mất điện, inverter đảo chiều để xả điện ra lưới.

Quá trình chuyển đổi AC/DC – DC/AC diễn ra trong 10–20 ms, đảm bảo cung cấp điện liên tục.
Hiệu suất chuyển đổi năng lượng ≥ 94–96%, độ méo sóng hài THD < 3%.
Hệ hybrid còn có khả năng hòa lưới hoặc hoạt động độc lập (off-grid) tùy theo cấu hình.

2.3 Khối pin lithium lưu trữ – trái tim của hệ thống

Pin lithium lưu trữ (LiFePO₄ hoặc NMC) là phần lõi của hệ thống lưu trữ năng lượng tái tạo, chịu trách nhiệm tích trữ và xả điện năng.
Mỗi cell có điện áp danh định 3,2–3,6 V, ghép nối tạo module 48–512 VDC, dung lượng 50–2.000 Ah.

Ưu điểm:

• Mật độ năng lượng 180–220 Wh/kg
• Hiệu suất sạc/xả 95–98%
• Tuổi thọ 6.000–8.000 chu kỳ
• DOD (Depth of Discharge) lên đến 90%

Bộ BMS tích hợp theo dõi điện áp, dòng, nhiệt độ từng cell, bảo vệ quá sạc, quá xả, quá nhiệt, đảm bảo an toàn tuyệt đối.

2.4 Hệ thống quản lý năng lượng EMS trong hệ hybrid

EMS (Energy Management System) là bộ não của hệ thống lưu trữ năng lượng tái tạo, có nhiệm vụ phân phối năng lượng thông minh giữa nguồn phát, pin và tải.
EMS sử dụng thuật toán AI – Machine Learning để dự đoán phụ tải, tính toán công suất xả/nạp tối ưu.

Các chức năng chính:

• Quản lý chế độ hòa lưới – độc lập
• Cân bằng pha – giảm dao động công suất
• Ghi dữ liệu tiêu thụ và phân tích hiệu suất
• Tự động ưu tiên nguồn rẻ nhất (PV → pin → lưới)

Hệ thống điều khiển qua SCADA hoặc giao diện web/app, lưu trữ dữ liệu vận hành đến 2 năm.

2.5 Giải pháp làm mát và an toàn hệ thống pin lưu trữ công nghiệp

Trong pin lưu trữ công nghiệp, nhiệt độ cao là nguyên nhân chính gây giảm tuổi thọ pin.
ETEK áp dụng công nghệ làm mát chủ động bằng không khí cưỡng bức hoặc chất lỏng tuần hoàn, giữ nhiệt độ cell ổn định trong khoảng 20–35°C.

Các cảm biến nhiệt, khói, và áp suất tích hợp vào từng cụm pin; khi có bất thường, hệ thống tự ngắt qua Relay Trip và phát cảnh báo đến trung tâm điều khiển.
Tủ pin đạt tiêu chuẩn UL 9540A, IEC 62619, đảm bảo không cháy lan khi xảy ra sự cố nội bào.

2.6 Kết nối hệ thống lưu trữ năng lượng tái tạo với nguồn phát điện tái tạo

Hệ thống lưu trữ năng lượng tái tạo có thể kết nối linh hoạt với nhiều nguồn khác nhau:

• Lưu điện mặt trời (PV System): thông qua bộ inverter DC-coupled hoặc AC-coupled.
• Pin gió (Wind Turbine): kết nối qua bộ chỉnh lưu AC/DC, lưu trữ năng lượng khi tốc độ gió cao.
• Nguồn lưới (Grid): hoạt động chế độ peak shaving – giảm phụ tải giờ cao điểm.

Công nghệ hybrid inverter 3 pha 380 VAC cho phép hòa lưới công suất đến 1 MW, đáp ứng tiêu chuẩn IEC 62109-1/2 và CE – UL Listed.

3.1 Thông số kỹ thuật cơ bản của hệ thống lưu trữ năng lượng tái tạo

Một hệ thống lưu trữ năng lượng tái tạo hiện đại có thể thiết kế linh hoạt từ quy mô hộ gia đình đến nhà máy công nghiệp.
Các thông số điển hình:

Tất cả module pin đều trang bị BMS, inverter đạt chuẩn IEC 62109, CE, UL 1973.

3.2 Hiệu suất vận hành và chỉ số kỹ thuật của hệ hybrid

Hệ hybrid là trung tâm điều phối điện năng, có thể hòa lưới hoặc hoạt động độc lập.
Thông số tiêu chuẩn:

• Hiệu suất biến đổi DC/AC: 96–98%
• Hiệu suất toàn hệ thống (Round-trip Efficiency): 90–93%
• Thời gian đáp ứng tải: <20 ms
• Hệ số công suất đầu ra (PF): 0,8–1,0
• Tần số: 50/60 Hz ± 0,2 Hz
• Độ méo sóng hài THD < 3%

Bộ nghịch lưu có khả năng chống sụt áp và điều khiển phản kháng (VAR Control) để ổn định điện áp.
Các hệ thống công suất lớn có thể chạy song song lên đến 32 bộ inverter, tổng công suất >5 MW.

3.3 Thông số kỹ thuật của pin lithium lưu trữ

Pin lithium lưu trữ được sử dụng phổ biến nhất hiện nay là LiFePO₄ (Lithium Iron Phosphate), có độ an toàn cao, tuổi thọ bền và khả năng chịu nhiệt tốt.
Các chỉ số cụ thể:

• Điện áp danh định cell: 3,2 – 3,6 V
• Mật độ năng lượng: 180 – 220 Wh/kg
• Hiệu suất sạc/xả: 95 – 98%
• Dòng xả cực đại: 2C – 5C
• Nhiệt độ hoạt động: -10 – 55°C
• Điện trở nội cell: ≤ 1 mΩ
• Tỷ lệ tự xả: < 3%/tháng

Các cell pin được ghép theo dạng module – rack – container, có hệ thống làm mát cưỡng bức.
Vỏ pin đạt cấp bảo vệ IP65, chống nước và bụi, đáp ứng IEC 62619, UN38.3, UL 9540A về an toàn cháy nổ.

3.4 Thông số kỹ thuật của hệ thống điều khiển và giám sát EMS – BMS

Hệ thống BMS (Battery Management System) và EMS (Energy Management System) trong hệ thống lưu trữ năng lượng tái tạo đảm bảo pin vận hành trong vùng an toàn, ổn định và hiệu suất tối đa.

• SAI (State of Available Energy): ±3%
• SOC (State of Charge): ±2%
• SOH (State of Health): Theo dõi vòng đời pin thực tế
• Cảm biến đo dòng ±0,5%, điện áp ±0,3%, nhiệt độ ±0,2°C
• Tần suất cập nhật dữ liệu: 1 Hz
• Tự động cân bằng cell (Active Balancing) khi chênh lệch >30 mV

Hệ thống có khả năng kết nối Modbus RTU/TCP, CAN, RS485, Ethernet, tương thích với SCADA, hỗ trợ giao tiếp SNMP và MQTT cho IoT Cloud.

3.5 Tiêu chuẩn thiết kế và chứng nhận chất lượng quốc tế

Mọi hệ thống lưu trữ năng lượng tái tạo đạt các tiêu chuẩn kỹ thuật sau:

• IEC 62619 – An toàn pin lithium cho ứng dụng công nghiệp.
• IEC 62109-1/2 – An toàn cho bộ biến tần điện năng.
• UL 1973 / UL 9540A – Kiểm định cháy nổ hệ thống pin.
• IEC 62933-2-1 – Hướng dẫn thiết kế hệ thống lưu trữ năng lượng.
• ISO 9001:2015 / ISO 14001:2015 – Quản lý chất lượng và môi trường.
• CE, RoHS, UN38.3 – Chứng nhận lưu hành châu Âu và quốc tế.

Toàn bộ tủ điện, dây cáp và khung cơ khí đều đạt TCVN 7997:2009, cấp chống cháy UL94 V-0.

3.6 Tiêu chuẩn an toàn và hệ thống bảo vệ đa tầng

Hệ thống an toàn của pin lưu trữ công nghiệp gồm 3 lớp bảo vệ:

1. Bảo vệ điện: CB, MCCB, Fuse DC, SPD chống sét, Relay Trip.
2. Bảo vệ nhiệt: Cảm biến nhiệt NTC, PTC, tự ngắt khi >55°C.
3. Bảo vệ thông minh: BMS tự động cắt dòng khi cell mất cân bằng, quá dòng, quá áp, ngắn mạch.

Ngoài ra còn có:

• Hệ thống PCCC tích hợp aerosol hoặc FM200, kích hoạt khi có rò nhiệt.
• Chống rò điện ≤10 mA, đảm bảo an toàn cho người vận hành.
• Mỗi container 1 MWh có hệ thống Fire Detection & Isolation độc lập.

3.7 Tiêu chuẩn môi trường và độ bền cơ học

Các pin lưu trữ công nghiệp và hệ hybrid được thiết kế chịu được môi trường khắc nghiệt:

• Độ ẩm tương đối: 5–95% (không ngưng tụ)
• Nhiệt độ vận hành: -20°C đến +55°C
• Chống rung: 1G (IEC 60068-2-6)
• Chống sốc: 15G (IEC 60068-2-27)
• Tuổi thọ cơ học >15 năm
• Cấp chống bụi/nước: IP54 – IP65

Tất cả hệ thống được kiểm tra Burn-in Test 72 giờ trước khi vận hành thực tế.

4.1 Lợi ích kỹ thuật của hệ thống lưu trữ năng lượng tái tạo

Ứng dụng hệ thống lưu trữ năng lượng tái tạo mang lại hàng loạt lợi ích kỹ thuật rõ rệt:

• Ổn định tần số lưới, duy trì điện áp ổn định ±1%.
• Giảm tổn thất năng lượng truyền tải 5–10%.
• Cung cấp nguồn điện liên tục (UPS Function) trong <20 ms.
• Cho phép hòa lưới công suất lớn (Grid-support Mode).
• Giảm tải giờ cao điểm, tránh phạt công suất phản kháng.

Ngoài ra, hệ thống có thể vận hành linh hoạt ở 3 chế độ: hòa lưới, độc lập, và hybrid, đảm bảo cung cấp điện không gián đoạn ngay cả khi lưới mất điện.

4.2 Lợi ích kinh tế và tiết kiệm chi phí

Các doanh nghiệp lắp đặt hệ thống lưu trữ năng lượng tái tạo có thể tiết kiệm 20–40% chi phí điện năng mỗi năm.
Ví dụ: Nhà máy công suất 1 MW, lắp hệ thống lưu trữ 2 MWh, có thể cắt giảm chi phí điện giờ cao điểm đến 1,5 tỷ đồng/năm.

Chi phí đầu tư ban đầu giảm 25–30% so với trước đây nhờ giá pin lithium lưu trữ giảm nhanh.
Thời gian hoàn vốn trung bình: 3–5 năm.
Hệ thống còn hỗ trợ bán điện ngược lưới (Net Metering), tăng thêm doanh thu cho doanh nghiệp.

4.3 Lợi ích môi trường và phát triển bền vững

Khi kết hợp lưu điện mặt trời và pin gió, hệ thống lưu trữ năng lượng tái tạo giúp giảm phát thải CO₂ khoảng 200–400 tấn/năm với công suất 1 MWh.
Điều này tương đương trồng mới hơn 15.000 cây xanh mỗi năm.

Các vật liệu trong pin lưu trữ công nghiệp có thể tái chế đến 95%, giảm chất thải nguy hại.
Công nghệ BMS – EMS thông minh giúp kiểm soát sạc tối ưu, kéo dài vòng đời pin, giảm chi phí bảo trì.

4.4 Ứng dụng trong dân dụng, thương mại và công nghiệp

Hệ thống lưu trữ năng lượng tái tạo được ứng dụng rộng rãi:

• Dân dụng: Lưu điện hộ gia đình, biệt thự, nhà thông minh, kết hợp lưu điện mặt trời 5–20 kWh.
• Thương mại: Trung tâm thương mại, khách sạn, tòa nhà văn phòng sử dụng hệ hybrid 100–500 kWh.
• Công nghiệp: Nhà máy sản xuất, khu công nghiệp, cảng logistics trang bị pin lưu trữ công nghiệp 1–10 MWh.

Tại các khu vực chưa có lưới điện, hệ thống pin gió kết hợp pin lithium lưu trữ cung cấp điện 24/7 cho khu dân cư hoặc trạm viễn thông.

4.5 Ứng dụng của hệ thống lưu trữ năng lượng tái tạo trong lưới điện thông minh

Trong lưới điện thông minh (Smart Grid), hệ thống lưu trữ năng lượng tái tạo đóng vai trò “bộ đệm” giúp điều hòa công suất và giảm dao động tần số.
Hệ thống được đặt tại các trạm biến áp 22–110 kV, hoạt động theo nguyên lý Peak Shaving & Load Leveling, xả điện khi tải tăng và nạp lại khi tải giảm.

Nhờ đó, lưới điện ổn định, tránh tình trạng over-voltage hoặc frequency drift.
Các module pin lưu trữ công nghiệp công suất 1–2 MWh có thể bù công suất phản kháng và hỗ trợ khởi động đen (Black Start) cho lưới điện khi mất nguồn.

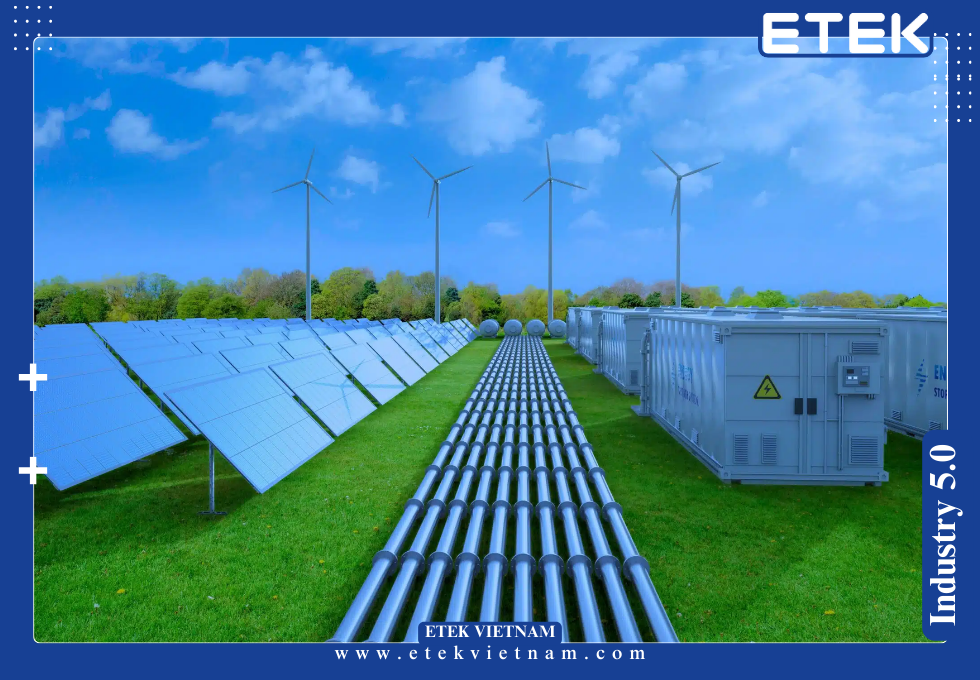

4.6 Ứng dụng trong hệ thống năng lượng mặt trời và gió

Khi kết hợp với lưu điện mặt trời và pin gió, hệ thống lưu trữ năng lượng tái tạo giúp ổn định sản lượng điện từ các nguồn tái tạo.
Ví dụ: với nhà máy điện gió 30 MW, công suất lưu trữ 10 MWh có thể giảm dao động đầu ra tới 60%.

Trong hệ thống hệ hybrid, pin lithium lưu trữ hoạt động đồng bộ với inverter, cho phép hòa lưới điện năng dư thừa hoặc lưu lại để sử dụng buổi tối.
Mỗi 1 MWh điện lưu trữ có thể cung cấp cho 500 hộ gia đình trong 6–8 giờ, hiệu suất toàn hệ thống đạt 92–94%.

4.7 Ứng dụng trong ngành công nghiệp và sản xuất

Tại các khu công nghiệp, pin lưu trữ công nghiệp giúp ổn định công suất máy móc, hạn chế sụt áp và bảo vệ thiết bị nhạy cảm.
Nhà máy dệt, cơ khí, điện tử, chế biến thực phẩm sử dụng hệ hybrid để điều phối nguồn điện, tiết kiệm 15–25% chi phí vận hành.

Trong trường hợp mất điện lưới, pin lithium lưu trữ có thể cấp điện tức thời <20 ms, đảm bảo không gián đoạn dây chuyền.
Tại khu công nghiệp Bắc Ninh, hệ thống lưu trữ 3 MWh giúp nhà máy tiết kiệm hơn 2 tỷ đồng/năm tiền điện cao điểm.

4.8 Ứng dụng trong hệ thống viễn thông và cơ sở hạ tầng

Các trạm viễn thông, trung tâm dữ liệu và cơ sở hạ tầng giao thông đòi hỏi nguồn điện ổn định.
Hệ thống lưu trữ năng lượng tái tạo sử dụng pin lithium lưu trữ thay thế ắc quy chì truyền thống, giảm diện tích 40%, trọng lượng 60%, và tăng tuổi thọ gấp 5 lần.

Pin hoạt động trong dải nhiệt độ -10°C đến +50°C, đáp ứng IEC 62040, UL 1642, thời gian dự phòng 4–8 giờ.
Khi kết hợp lưu điện mặt trời, hệ thống có thể vận hành hoàn toàn độc lập tại các vùng sâu, đảo xa hoặc trạm radar quốc phòng.

4.9 Ứng dụng trong lĩnh vực giao thông và năng lượng di động

Trong giao thông hiện đại, hệ thống lưu trữ năng lượng tái tạo được sử dụng để cấp nguồn cho trạm sạc xe điện (EV Charging Station).
Hệ thống hybrid 500 kWh – 2 MWh kết hợp pin gió và lưu điện mặt trời có thể sạc đồng thời 10–20 xe điện mà không ảnh hưởng đến lưới điện.

Công nghệ pin lithium lưu trữ LiFePO₄ an toàn, hiệu suất sạc nhanh (1C), sạc đầy 80% trong 30 phút.
Ngoài ra, tại các khu vực tạm thời như công trường hoặc vùng khẩn cấp, hệ thống lưu trữ dạng container di động 250–500 kWh có thể triển khai trong 1 ngày, cấp điện liên tục 24–48 giờ.

4.10 Ứng dụng trong dân dụng và tòa nhà thông minh

Các hộ gia đình và tòa nhà hiện đại đang chuyển sang hệ hybrid có công suất 5–30 kWh, kết hợp lưu điện mặt trời.
Hệ thống tự động nạp điện vào ban ngày và cấp lại vào buổi tối, giảm hóa đơn điện 40–60%.

Các thiết bị pin lithium lưu trữ nhỏ gọn, an toàn, không sinh khí độc, độ ồn <40 dB, có thể lắp đặt trong nhà.
Hệ thống EMS thông minh giám sát qua ứng dụng di động, hiển thị sản lượng, thời gian sạc/xả và cảnh báo trạng thái pin theo thời gian thực.

5.1 Giải pháp tổng thể cho hệ thống lưu trữ năng lượng tái tạo

ETEK cung cấp hệ thống lưu trữ năng lượng tái tạo trọn gói – từ khảo sát, thiết kế, chế tạo, lắp đặt đến vận hành và bảo trì.
Giải pháp của ETEK được tùy chỉnh linh hoạt theo từng nhu cầu: hộ gia đình, thương mại hoặc công nghiệp.

Các cấu hình phổ biến:

• 10–100 kWh: dùng cho lưu điện mặt trời dân dụng
• 500 kWh – 2 MWh: dùng cho pin lưu trữ công nghiệp
• 5 MWh: ứng dụng trong trạm điện và nhà máy năng lượng tái tạo

Hệ thống có thể hoạt động off-grid, on-grid hoặc hybrid, dễ mở rộng và tích hợp với hệ thống SCADA, IoT.

5.2 Công nghệ hiện đại và an toàn tuyệt đối

ETEK sử dụng pin lithium lưu trữ LiFePO₄ thế hệ mới, có tuổi thọ lên đến 8.000 chu kỳ sạc/xả và hiệu suất >95%.
Hệ thống đạt chứng nhận UL 9540A, IEC 62619, ISO 14001, và được tích hợp BMS – EMS thông minh giúp giám sát từng cell.

Các thiết bị inverter hybrid, PDU, tủ phân phối DC/AC đều sử dụng linh kiện Siemens, ABB, Schneider, đảm bảo chất lượng và độ tin cậy cao.
Tất cả module pin đạt IP65, có lớp vỏ chống cháy UL94 V-0, vận hành an toàn trong mọi điều kiện.

5.3 Tối ưu hiệu suất và tiết kiệm năng lượng

Hệ thống của ETEK tối ưu nhờ thiết kế Round-trip Efficiency ≥ 93%.
Nhờ thuật toán AI Prediction trong EMS, hệ thống dự đoán phụ tải, tự động điều phối năng lượng giữa pin gió, lưu điện mặt trời, và pin lưu trữ công nghiệp.

So với giải pháp thông thường, ETEK giúp giảm 20% chi phí điện năng, 25% tổn thất truyền tải, và 30% chi phí bảo trì hàng năm.
Hệ thống vận hành hoàn toàn tự động, thời gian đáp ứng tải <15 ms, đảm bảo không gián đoạn nguồn điện.

5.4 Tùy chỉnh linh hoạt – Đáp ứng mọi quy mô

ETEK cung cấp các hệ hybrid dạng modular dễ mở rộng, phù hợp với từng quy mô:

• Dân dụng: 5–30 kWh (dạng treo tường hoặc tủ đứng).
• Doanh nghiệp nhỏ: 100–300 kWh, hỗ trợ hòa lưới thông minh.
• Công nghiệp: 1–10 MWh, tích hợp container hoặc phòng kỹ thuật riêng.

Các hệ thống có thể song song nhiều cụm để tăng công suất mà không cần thay đổi hạ tầng.
Ngoài ra, ETEK còn phát triển hệ thống lưu trữ container di động, đáp ứng nhu cầu tạm thời tại công trường hoặc khu vực mất điện.

5.5 Dịch vụ kỹ thuật, bảo hành và giám sát toàn diện

ETEK không chỉ cung cấp sản phẩm mà còn hỗ trợ toàn bộ vòng đời vận hành.
Dịch vụ gồm:

• Giám sát online 24/7 qua nền tảng IoT Cloud
• Hỗ trợ kỹ thuật từ xa và tại chỗ
• Tự động cập nhật phần mềm điều khiển EMS
• Bảo hành dài hạn, thay thế linh kiện chính hãng

Khi hệ thống có cảnh báo bất thường, ETEK phản hồi trong 6 giờ và khắc phục trong 24 giờ.
Dữ liệu vận hành được lưu trữ 2 năm, hỗ trợ báo cáo định kỳ về hiệu suất, mức tiêu thụ và tuổi thọ pin.

5.6 Giải pháp xanh – hướng đến phát triển bền vững

Chọn hệ thống lưu trữ năng lượng tái tạo của ETEK giúp doanh nghiệp giảm 40% phát thải CO₂ mỗi năm, tiết kiệm hàng trăm tấn nhiên liệu hóa thạch.
Công nghệ tái tạo của ETEK đóng góp vào mô hình “nhà máy xanh – năng lượng sạch – phát thải thấp”, phù hợp chiến lược Net Zero 2050.

ETEK cung cấp giải pháp đạt chuẩn quốc tế, tiết kiệm năng lượng, thân thiện môi trường, hướng tới nền công nghiệp xanh, tự chủ và thông minh.

5.7 Kết luận

Hệ thống lưu trữ năng lượng tái tạo là nền tảng của tương lai năng lượng Việt Nam – giúp tích trữ, điều phối và khai thác hiệu quả các nguồn lưu điện mặt trời, pin gió, và pin lưu trữ công nghiệp.
ETEK mang đến giải pháp toàn diện, an toàn, linh hoạt và hiệu quả kinh tế, giúp doanh nghiệp và hộ gia đình chủ động nguồn điện, giảm chi phí và hướng tới phát triển bền vững.

Chọn ETEK là chọn đối tác công nghệ đáng tin cậy, mang lại hệ thống lưu trữ tối ưu, vận hành thông minh và thân thiện với môi trường.

SẢN PHẨM LIÊN QUAN:

Các hệ thống BESS khác

Các dịch vụ công nghệ khác của ETEK
