DÂY CHUYỀN SƠN TĨNH ĐIỆN
Dây chuyền sơn tĩnh điện là giải pháp tiên tiến giúp nâng cao chất lượng bề mặt và tối ưu chi phí sản xuất cho nhiều ngành công nghiệp. Bài viết cung cấp kiến thức chuyên sâu từ nguyên lý đến ứng dụng và cấu hình phù hợp cho từng quy mô nhà máy.
Dây chuyền sơn tĩnh điện là hệ thống tích hợp các thiết bị cơ điện và hóa lý nhằm phủ lớp sơn bột lên bề mặt kim loại bằng cơ chế tích điện âm – dương.
Khác với sơn dung môi truyền thống, hệ thống sơn tĩnh điện sử dụng bột nhựa nhiệt rắn hoặc nhiệt dẻo, không bay hơi dung môi, thân thiện môi trường và cho độ bám dính vượt trội.
Ứng dụng rộng rãi trong ngành cơ khí chế tạo, đồ gia dụng, ô tô – xe máy, kết cấu thép, bảng điện và nội thất kim loại, thiết bị sơn tĩnh điện ngày càng được đầu tư hiện đại hóa để đáp ứng tiêu chuẩn quốc tế về năng suất, an toàn và chất lượng sơn.

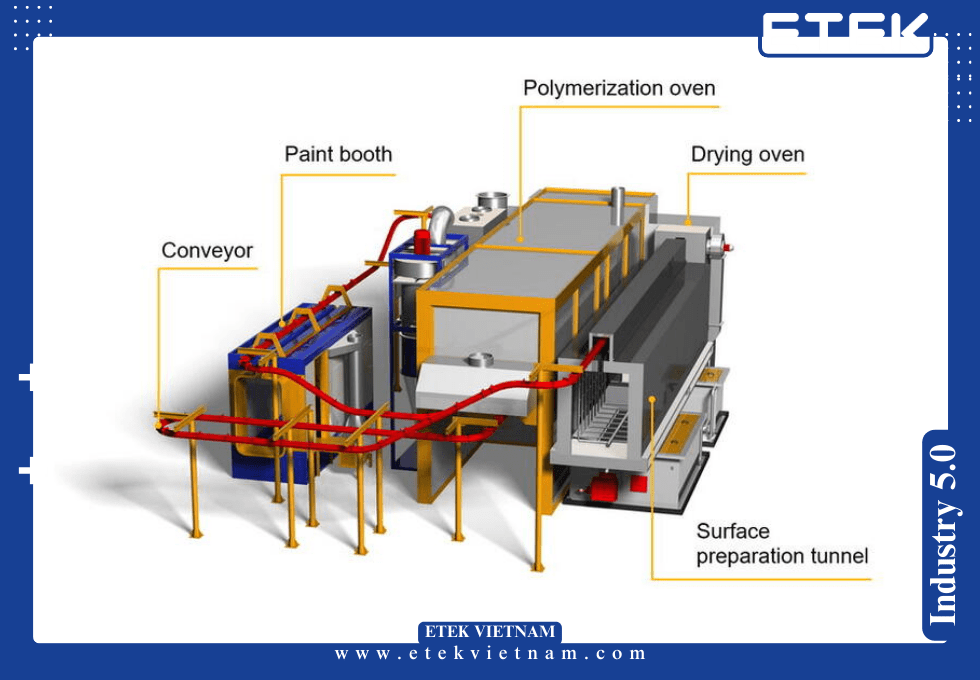

2.1 Cấu tạo dây chuyền sơn tĩnh điện tiêu chuẩn
Một dây chuyền sơn tĩnh điện bao gồm các thành phần chính:

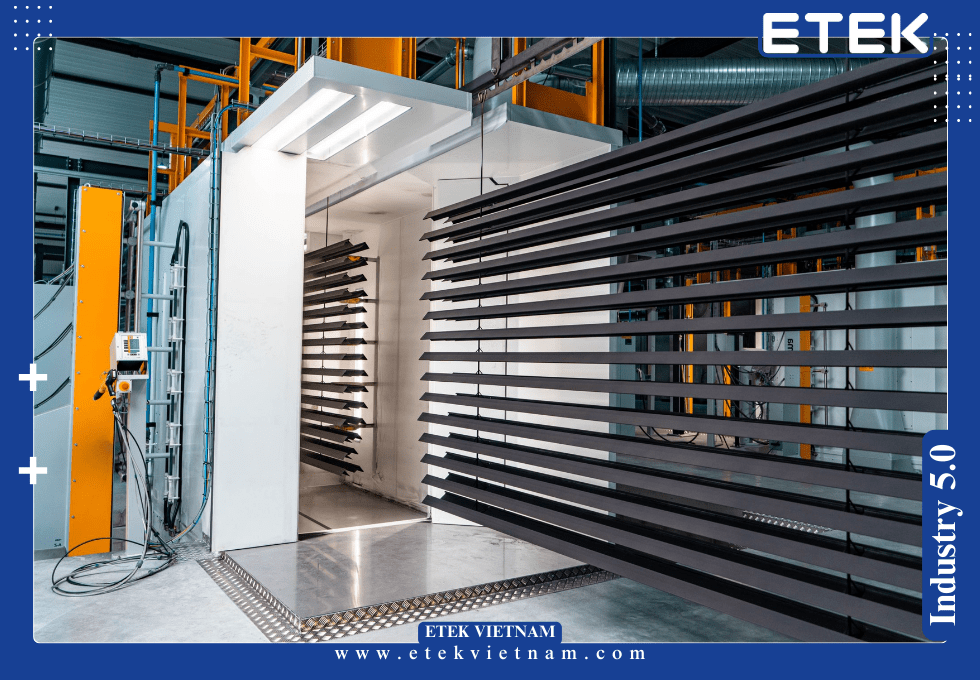

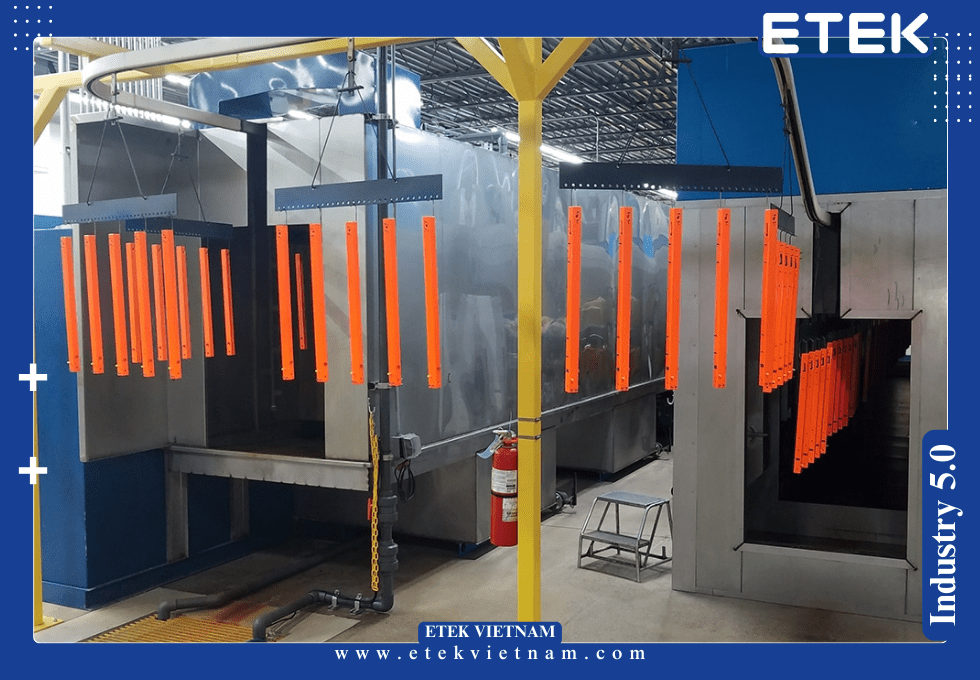

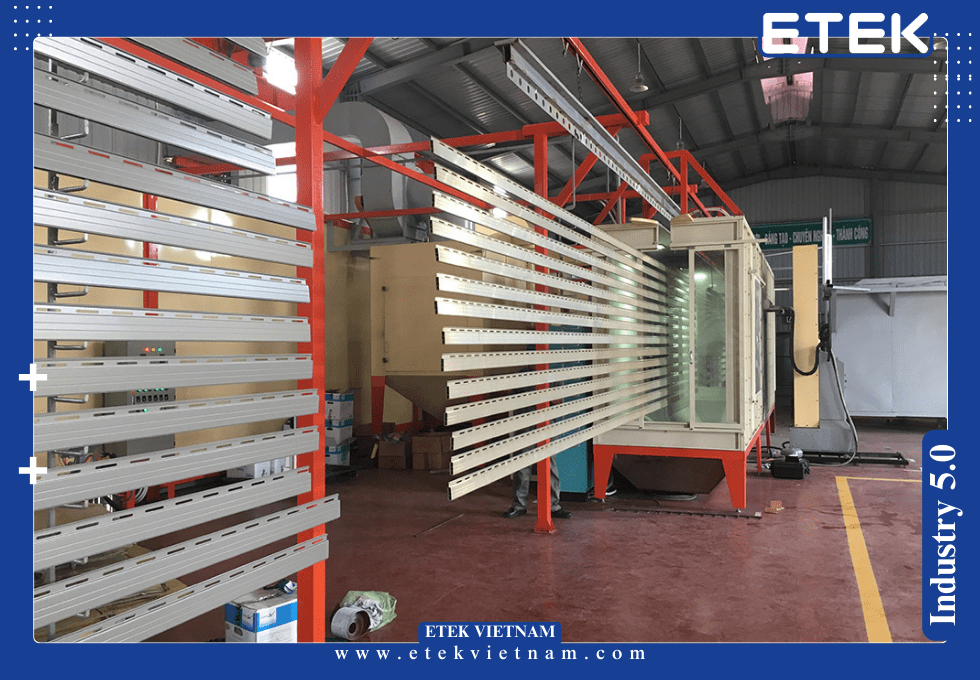

Buồng phun sơn (Spray Booth)
Được thiết kế bằng inox hoặc thép sơn tĩnh điện, đảm bảo kín khí và thu hồi bột hiệu quả.
Có dạng dạng đơn (batch) hoặc liên tục (inline), kèm theo bộ lọc hoặc cyclone thu hồi bột.
Súng phun sơn tĩnh điện
Thiết bị tạo điện tích âm cho bột sơn bằng công nghệ corona hoặc tribo.
Điện áp phun từ 60–100 kV, lượng bột từ 200–600 g/phút. Có thể tích hợp robot để tự động hóa.

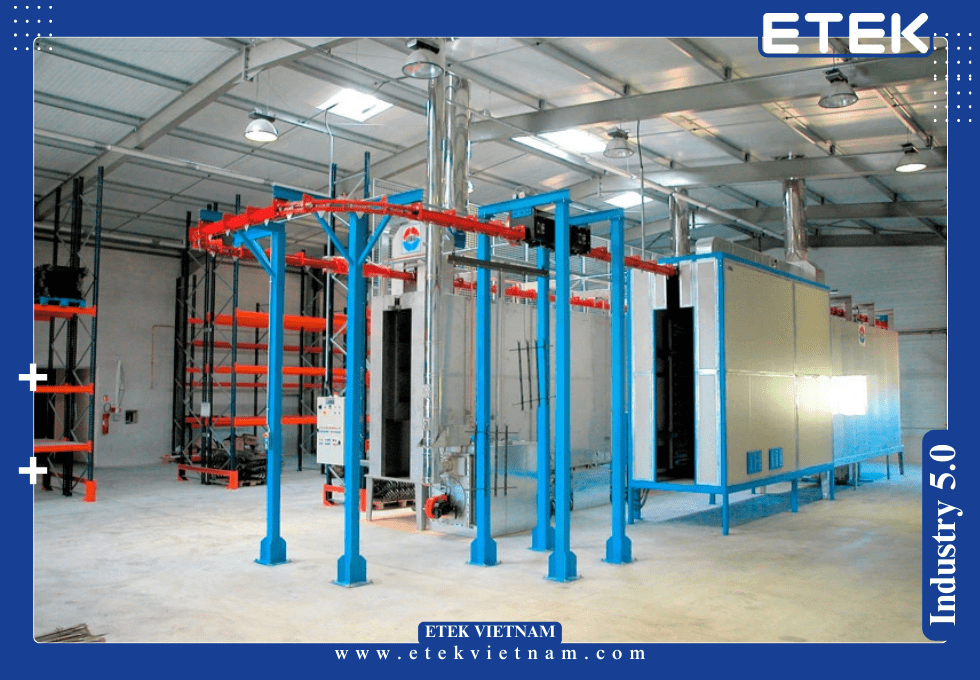

Buồng sấy (Curing Oven)
Gia nhiệt từ 160–220°C trong 10–30 phút giúp bột chảy đều và đóng rắn.
Có ba loại phổ biến: lò sấy gas, lò điện trở và lò hồng ngoại.

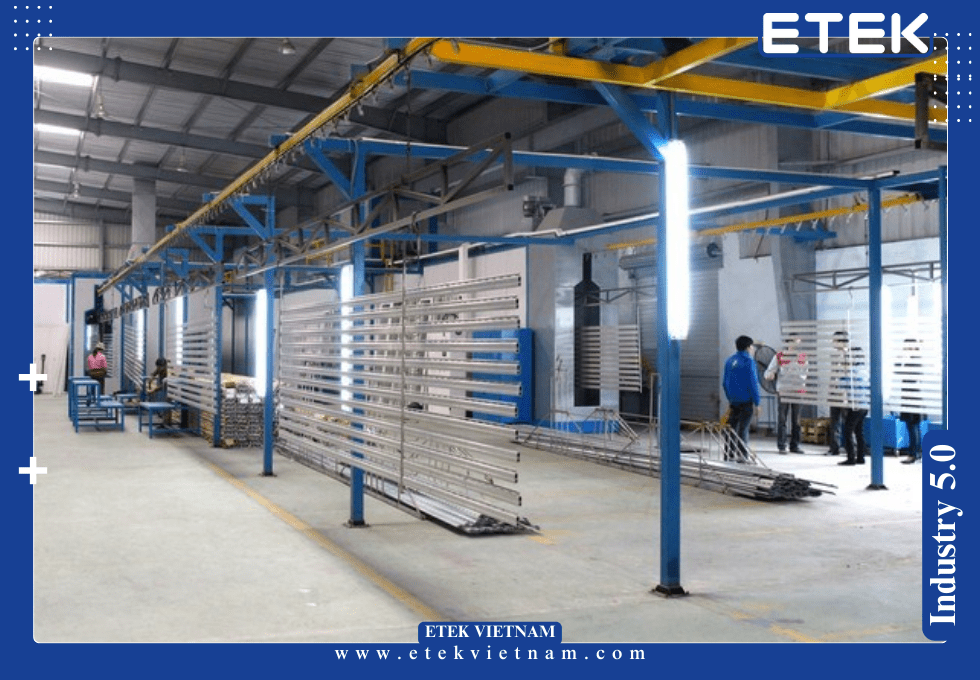

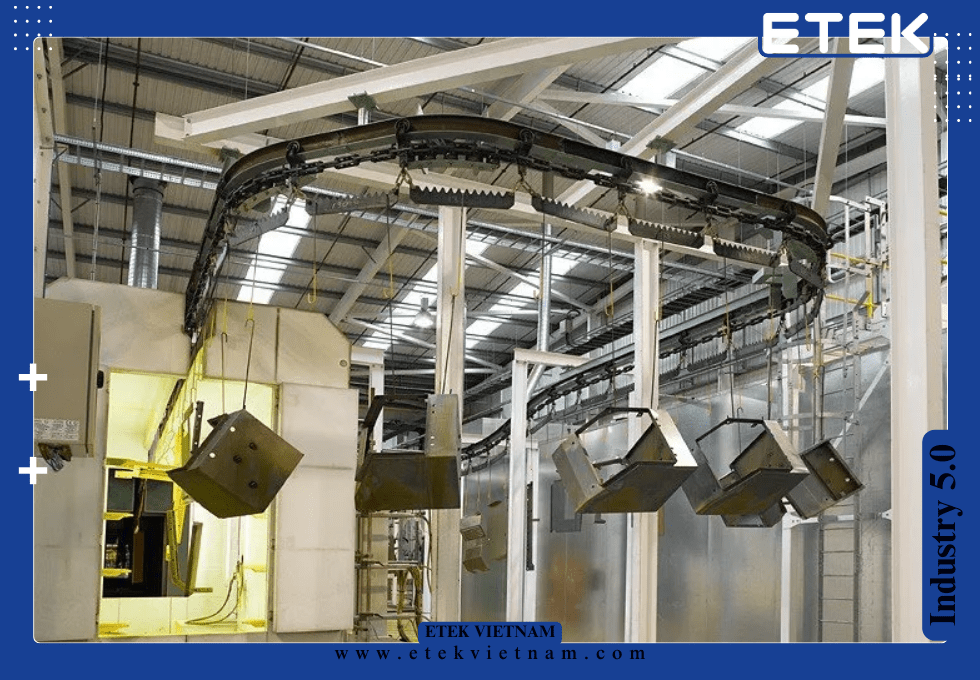

Băng tải (Conveyor)
Vận chuyển sản phẩm qua các công đoạn.
Tốc độ 0.5–2.5 m/phút, chịu nhiệt cao và tích hợp điều khiển tốc độ biến tần.
Tủ điều khiển trung tâm
Điều khiển toàn bộ hệ thống sơn tĩnh điện, gồm giám sát nhiệt độ, tốc độ băng tải, điện áp phun…
2.2 Nguyên lý hoạt động

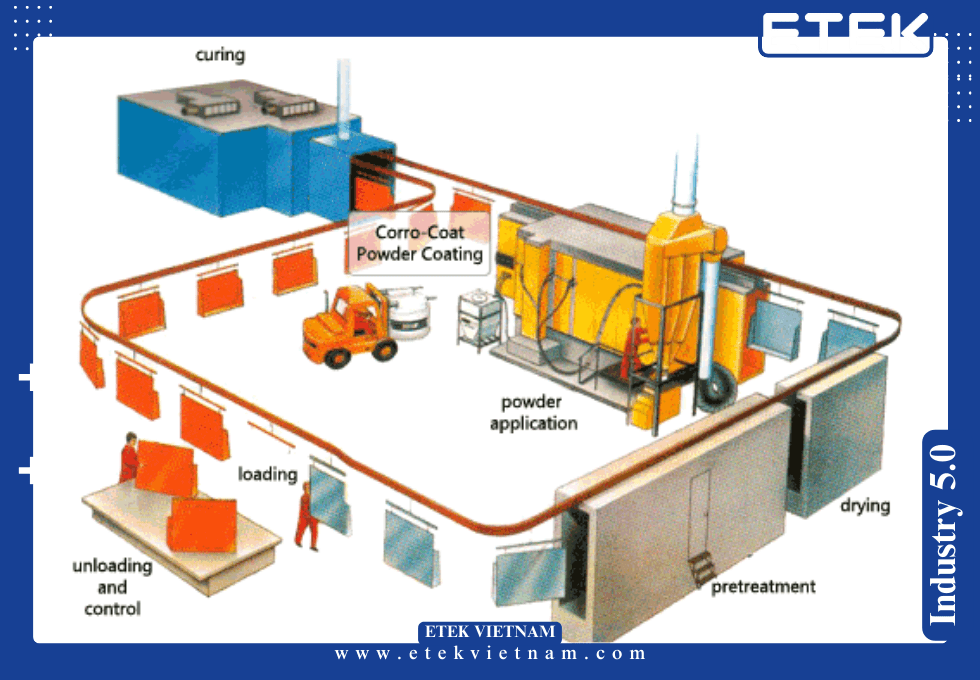

Dây chuyền sơn tĩnh điện vận hành theo trình tự sau:
Vật thể được làm sạch → sấy khô → phun sơn bằng súng tích điện → chuyển vào lò sấy để đóng rắn → làm nguội và kiểm tra bề mặt.
Điện tích âm từ súng phun làm bột sơn bám chắc lên vật thể mang điện dương (nối đất).
Bột chưa bám sẽ được buồng phun thu hồi và tái sử dụng.
Quá trình hoàn toàn khép kín, đảm bảo an toàn và tiết kiệm chi phí.
3.1 Thông số kỹ thuật điển hình
| Thành phần | Giá trị tham chiếu |
| Điện áp phun | 60–100 kV |
| Lượng bột tiêu thụ | 200–600 g/phút |
| Nhiệt độ sấy | 160–220°C |
| Thời gian sấy | 10–30 phút |
| Tốc độ băng tải | 0.5–2.5 m/phút |
| Hiệu suất thu hồi bột | 90–98% |
| Năng suất sơn | 200–1000 sản phẩm/giờ |
| Độ bám dính lớp sơn | >2B (theo ASTM D3359) |
| Độ cứng lớp sơn | >H (theo ASTM D3363) |
| Độ bền ăn mòn | >500 giờ (salt spray ASTM B117) |
3.2 Tiêu chuẩn quốc tế áp dụng
- ASTM D3359, D3363, B117: Kiểm tra độ bám, độ cứng, chống ăn mòn
- ISO 8130: Đặc tính bột sơn tĩnh điện
- CE/UL/TUV: Tiêu chuẩn an toàn thiết bị
- EN 60204: An toàn điện cho hệ thống cơ điện
- NFPA 33: Tiêu chuẩn phòng cháy cho dây chuyền sơn tĩnh điện
3.3 Thương hiệu thiết bị theo phân khúc
Thiết bị phun sơn
Cao cấp – Gema (Thụy Sĩ): Độ ổn định cao, tích hợp robot phun, độ đồng đều bột vượt trội
Trung cấp – Wagner (Đức): Công nghệ corona hiệu quả, tiết kiệm bột, dễ vận hành
Phổ thông – KCI (Hàn Quốc): Giá hợp lý, chất lượng ổn định, phù hợp nhà máy vừa
Buồng phun
Cao cấp – Eisenmann (Đức): Thiết kế inline, thu hồi cyclone hiệu suất >95%
Trung cấp – Yangzi (Trung Quốc): Buồng thép sơn tĩnh điện, lọc cartridge
Phổ thông – VietPowder (Việt Nam): Gia công theo yêu cầu, phù hợp với nhà máy nhỏ
Lò sấy
Cao cấp – Nordson (Mỹ): Lò hồng ngoại tiết kiệm điện, kiểm soát nhiệt chính xác
Trung cấp – Iwata (Nhật): Lò gas điều khiển PID, tiết kiệm nhiên liệu
Phổ thông – Namson (Việt Nam): Lò điện trở 3 vùng, chi phí thấp
4.1 Ưu điểm của dây chuyền sơn tĩnh điện so với công nghệ truyền thống
Dây chuyền sơn tĩnh điện có nhiều ưu điểm vượt trội so với phương pháp sơn dung môi:
Hiệu suất sử dụng sơn cao
Lượng sơn bám đạt 85–95%, phần còn lại được thu hồi và tái sử dụng qua buồng phun. So với sơn ướt chỉ đạt 60–70%, mức tiết kiệm lên đến 30–40%.
An toàn môi trường và người vận hành
Không dùng dung môi hữu cơ bay hơi VOC, không mùi độc hại. Giảm rủi ro cháy nổ và bệnh nghề nghiệp hô hấp.
Chất lượng bề mặt vượt trội
Lớp sơn mịn, đều, bền màu. Độ dày phủ đồng nhất từ 60–120 µm, khả năng chịu va đập, chịu muối cao hơn sơn nước gấp nhiều lần.
Tự động hóa và tiết kiệm nhân công
Có thể tích hợp hệ thống sơn tĩnh điện tự động: súng phun robot, băng tải lập trình, kiểm soát nhiệt độ sấy bằng PID giúp tiết kiệm nhân lực, kiểm soát chất lượng đồng đều.
Thời gian hoàn vốn ngắn
Với nhà máy quy mô nhỏ (năng suất 500 sản phẩm/giờ), thời gian hoàn vốn trung bình từ 1.5 – 2.5 năm nhờ tiết kiệm chi phí nguyên liệu, nhân công và giảm hàng lỗi.
4.2 Ứng dụng thực tiễn trong công nghiệp
Ngành cơ khí và kết cấu thép
Các chi tiết như khung sườn, cánh cửa, thang máng cáp thường yêu cầu lớp sơn bám chắc, chống ăn mòn. Dây chuyền sơn tĩnh điện giúp đáp ứng yêu cầu kỹ thuật khắt khe mà vẫn tối ưu chi phí.
Ngành ô tô – xe máy
Lớp sơn trên mâm, khung xe, tay lái, phụ tùng yêu cầu độ bền cơ học và thẩm mỹ cao. Công nghệ coating equipment tĩnh điện đảm bảo độ đều màu và chống trầy xước vượt trội.
Đồ nội thất kim loại – văn phòng
Tủ sắt, bàn ghế khung thép sơn màu đồng bộ, không bong tróc. Việc sử dụng powder coating system giúp tăng giá trị thẩm mỹ và giảm lỗi sản phẩm trong dây chuyền hàng loạt.
Thiết bị điện – điện tử
Vỏ tủ điện, bảng điều khiển đòi hỏi khả năng cách điện, bám dính tốt. Công nghệ spray booth và curing oven giúp đảm bảo lớp phủ không rỗ khí, không tạo tĩnh điện dư.
Thiết bị gia dụng
Quạt, nồi cơm, lò nướng, máy ép trái cây đều sử dụng lớp phủ bột để tăng độ bền. Sơn bột chịu được nhiệt và hóa chất, không gây hại thực phẩm.
4.3 Gợi ý cấu hình phù hợp theo quy mô nhà máy

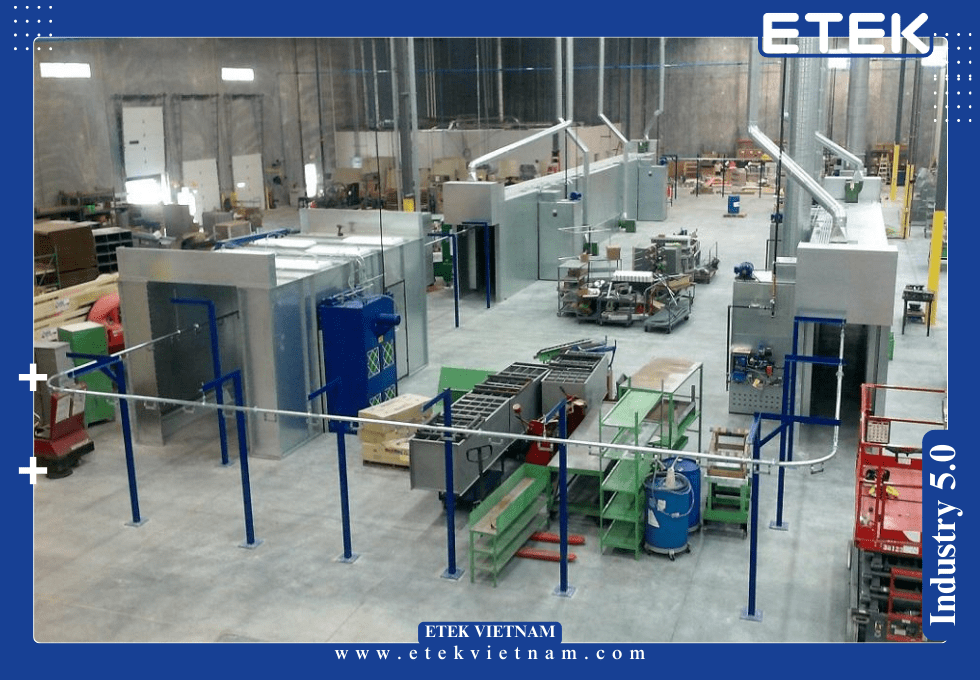

Nhà máy nhỏ (100–500 sản phẩm/giờ)
Dây chuyền bán tự động gồm: buồng phun, súng sơn di động, lò sấy điện trở, băng tải dạng móc đơn, tủ điều khiển nhiệt độ thủ công.
Chi phí đầu tư: 300–600 triệu VNĐ
Thương hiệu phù hợp: KCI (Hàn Quốc), VietPowder, Namson
Nhà máy vừa (500–1500 sản phẩm/giờ)
Dây chuyền bán/tự động một phần: spray booth cyclone, súng phun cố định kết hợp robot, lò gas 3 vùng, băng tải lập trình PLC.
Chi phí đầu tư: 1 – 2 tỷ VNĐ
Thương hiệu phù hợp: Wagner, Yangzi, Iwata
Nhà máy lớn (>1500 sản phẩm/giờ)
Dây chuyền tự động hoàn toàn: buồng inline, súng phun robot Gema, curing oven hồng ngoại điều khiển PID, powder coating system kết nối MES/SCADA.
Chi phí đầu tư: 3 – 6 tỷ VNĐ
Thương hiệu phù hợp: Gema, Eisenmann, Nordson
5.1 Năng lực thiết kế và tích hợp theo yêu cầu khách hàng
ETEK là đơn vị tiên phong cung cấp giải pháp dây chuyền sơn tĩnh điện tùy chỉnh cho từng loại sản phẩm, vật liệu và không gian nhà máy.
Chúng tôi khảo sát thực tế, phân tích vật lý bề mặt, đặc tính sản phẩm và yêu cầu thẩm mỹ để lựa chọn cấu hình phù hợp nhất.
Hệ thống được mô phỏng 3D và tính toán năng suất, tiêu hao điện năng, vòng đời thiết bị và tỷ lệ hoàn vốn ROI dự kiến cho từng phương án đầu tư.
5.2 Trang thiết bị chuẩn quốc tế – vận hành ổn định và an toàn
ETEK chỉ sử dụng thiết bị sơn tĩnh điện từ các thương hiệu được chứng nhận tiêu chuẩn quốc tế như CE, UL, TUV, ISO 9001, ISO 14001.
Các bộ phận quan trọng như súng phun, buồng phun, lò sấy và tủ điều khiển đều được kiểm tra đầu vào nghiêm ngặt, đảm bảo an toàn vận hành, độ ổn định điện áp và tuổi thọ thiết bị lên đến 10–15 năm.
ETEK thiết kế hệ thống điện theo chuẩn EN 60204, bảo vệ nhiều lớp, chống quá nhiệt, rò điện, chập mạch và cháy nổ. Tích hợp cảm biến giám sát nhiệt độ, tốc độ, điện áp và lưu lượng bột theo thời gian thực.
5.3 Tối ưu chi phí đầu tư – đa dạng cấu hình
Chúng tôi cung cấp từ dây chuyền sơn tĩnh điện cơ bản cho doanh nghiệp vừa và nhỏ đến hệ thống tự động cao cấp cho nhà máy sản xuất quy mô lớn.
Nhờ chủ động nguồn linh kiện và sản xuất nội địa một phần, ETEK giúp tiết kiệm từ 10–20% chi phí đầu tư so với các dòng nhập khẩu toàn bộ.
ETEK cũng hỗ trợ giải pháp thuê thiết bị theo dự án ngắn hạn, tối ưu vốn lưu động cho khách hàng mới hoặc doanh nghiệp đang thử nghiệm sản phẩm mới.
5.4 Dịch vụ hậu mãi & bảo trì chuyên nghiệp
ETEK xây dựng đội ngũ bảo trì riêng với quy trình 3 lớp: kiểm tra định kỳ – giám sát từ xa – hỗ trợ hiện trường.
Dịch vụ bao gồm:
Làm sạch buồng sơn, kiểm tra điện trở súng, hiệu chuẩn nhiệt độ lò sấy, bảo dưỡng băng tải và quạt thông gió.
Thay thế linh kiện chính hãng trong vòng 24–72 giờ.
Phản hồi kỹ thuật trong vòng 2 giờ làm việc tại nội thành và 24 giờ cho tỉnh thành khác.
Cung cấp linh kiện dự phòng như bộ lọc cartridge, điện cực súng, curing oven controller, dây băng tải…
5.5 Sẵn sàng triển khai dự án trong và ngoài nước
ETEK đã triển khai hàng trăm dự án hệ thống sơn tĩnh điện tại các khu công nghiệp ở miền Bắc, miền Trung và miền Nam.
Với năng lực quản lý dự án theo tiêu chuẩn ISO và đội kỹ sư được chứng nhận quốc tế, ETEK hoàn toàn có khả năng thực hiện các dự án tại các khu vực như Đông Nam Á, Trung Đông và châu Phi.
Hệ thống của ETEK đã được ứng dụng thành công tại các ngành hàng xuất khẩu đòi hỏi tiêu chuẩn sơn cao như: phụ kiện xe đạp – xe máy, thiết bị nội thất kim loại, thiết bị điện công nghiệp.
