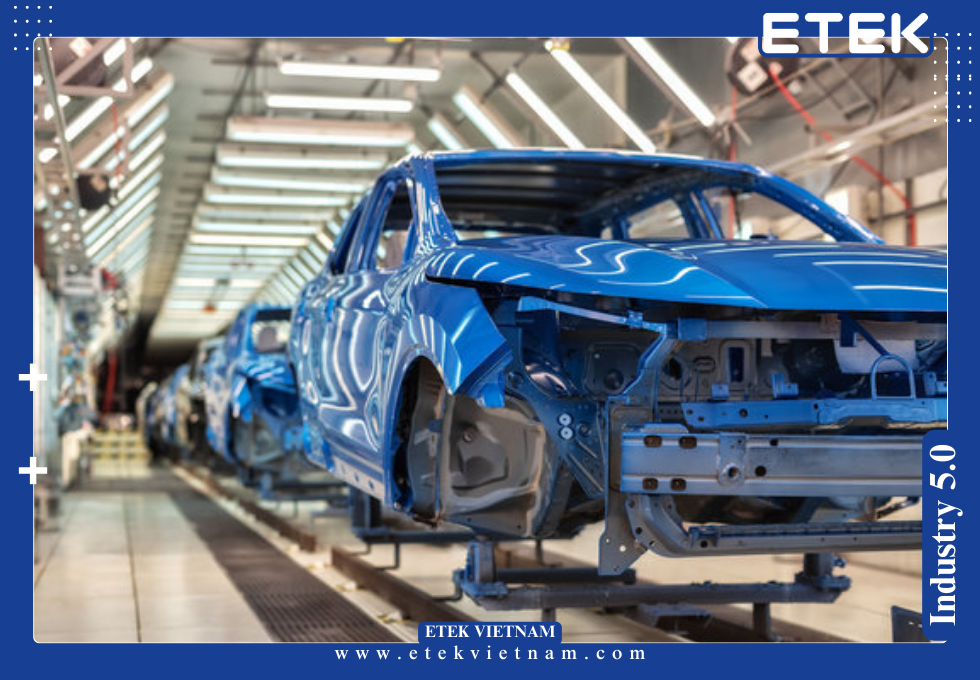

DÂY CHUYỀN SƠN Ô TÔ
Dây chuyền sơn ô tô là nền tảng quan trọng trong sản xuất xe hơi hiện đại, kết hợp quy trình sơn ô tô tiên tiến, phòng sơn xe đạt chuẩn và công nghệ sơn 3C1B để đảm bảo bề mặt xe đạt tiêu chuẩn sơn xe hơi quốc tế. Hệ thống này giúp tối ưu hóa năng suất, giảm tiêu hao năng lượng và kiểm soát phát thải VOC, đáp ứng yêu cầu ngày càng khắt khe về chất lượng và môi trường.
Dây chuyền sơn ô tô đóng vai trò then chốt trong toàn bộ quy trình sản xuất xe hơi. Đây không chỉ là công đoạn hoàn thiện thẩm mỹ mà còn là lớp bảo vệ chống ăn mòn, chống tác động của môi trường và nâng cao tuổi thọ sản phẩm.
Ngành công nghiệp ô tô toàn cầu ngày càng siết chặt các tiêu chuẩn chất lượng và môi trường, đặc biệt đối với phát thải VOC và tiêu hao năng lượng. Chính vì vậy, quy trình sơn ô tô hiện đại không chỉ dừng lại ở kỹ thuật phun mà còn là một hệ thống tích hợp: từ phòng sơn xe với kiểm soát áp suất – nhiệt độ – độ ẩm, đến công nghệ sơn 3C1B giúp tiết kiệm năng lượng và thời gian.
Các dây chuyền hiện đại đều được thiết kế đồng bộ, vận hành tự động, tích hợp hệ thống giám sát thông minh (SCADA), vừa tối ưu hiệu suất vừa đảm bảo ổn định chất lượng sơn trên hàng nghìn thân xe mỗi ngày.
2.1 Cấu trúc dây chuyền sơn ô tô
Một dây chuyền sơn ô tô tiêu chuẩn bao gồm nhiều phân khu liên hoàn:
Khu tiền xử lý bề mặt
Xe được làm sạch bằng dung dịch tẩy dầu, tẩy gỉ, sau đó xử lý phosphate nhằm tăng độ bám dính. Công đoạn này sử dụng nước DI (deionized) và hóa chất trung tính để hạn chế ăn mòn và loại bỏ hoàn toàn tạp chất.

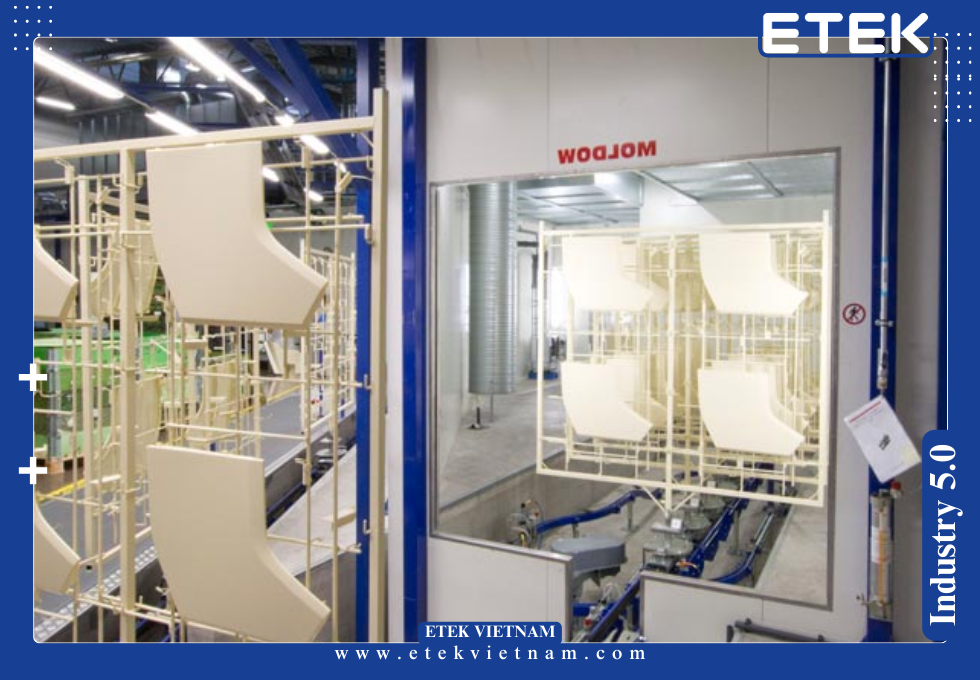

Phòng sơn xe (Spray Booth)
Đây là khu vực quan trọng nhất, thiết kế áp suất dương 30–50 Pa, nhiệt độ duy trì 20–25°C, độ ẩm 60–70%. Phòng sơn xe sử dụng hệ thống lọc HEPA nhiều tầng và màng than hoạt tính để loại bỏ bụi mịn và hơi dung môi, giúp bề mặt đạt tiêu chuẩn Class 10.000 về độ sạch.

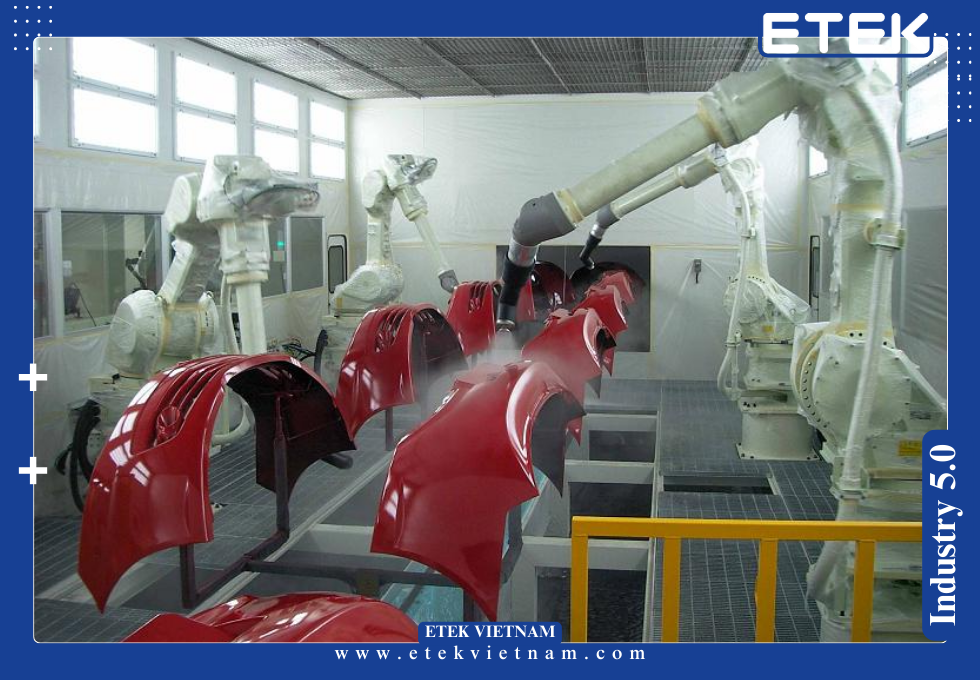

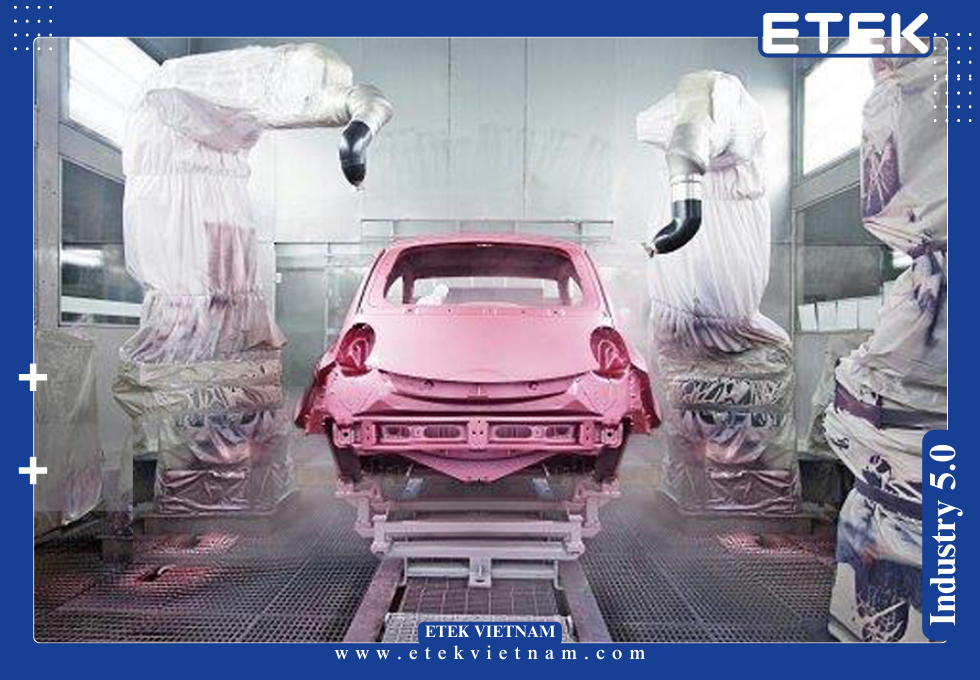

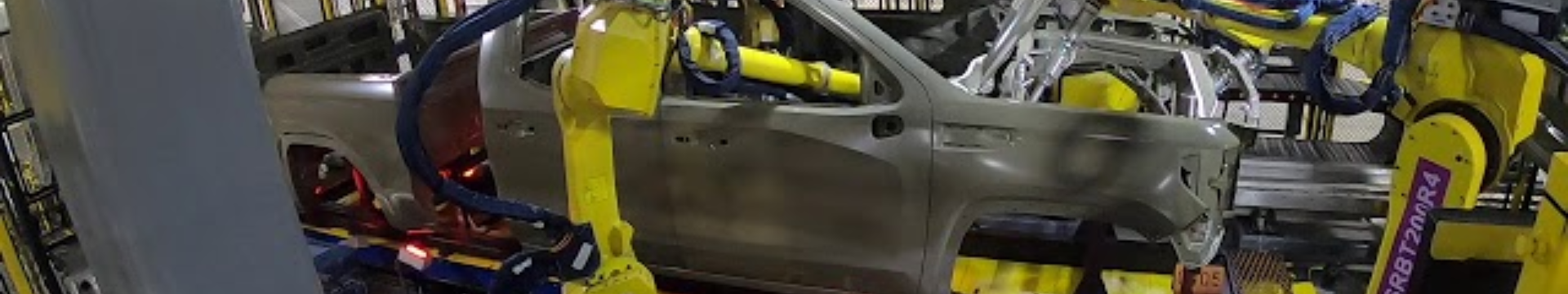

Thiết bị phun sơn
Robot phun tĩnh điện 6–7 trục, kiểm soát chính xác độ phủ và giảm thất thoát sơn 15–20%. Vòi phun tự động điều chỉnh áp lực và góc phun theo bề mặt từng dòng xe.
Buồng sấy & đóng rắn
Sử dụng công nghệ tuần hoàn khí nóng, nhiệt độ 140–160°C, thời gian 25–35 phút, đảm bảo phản ứng polymer hóa hoàn toàn, tạo màng sơn bền và bóng.

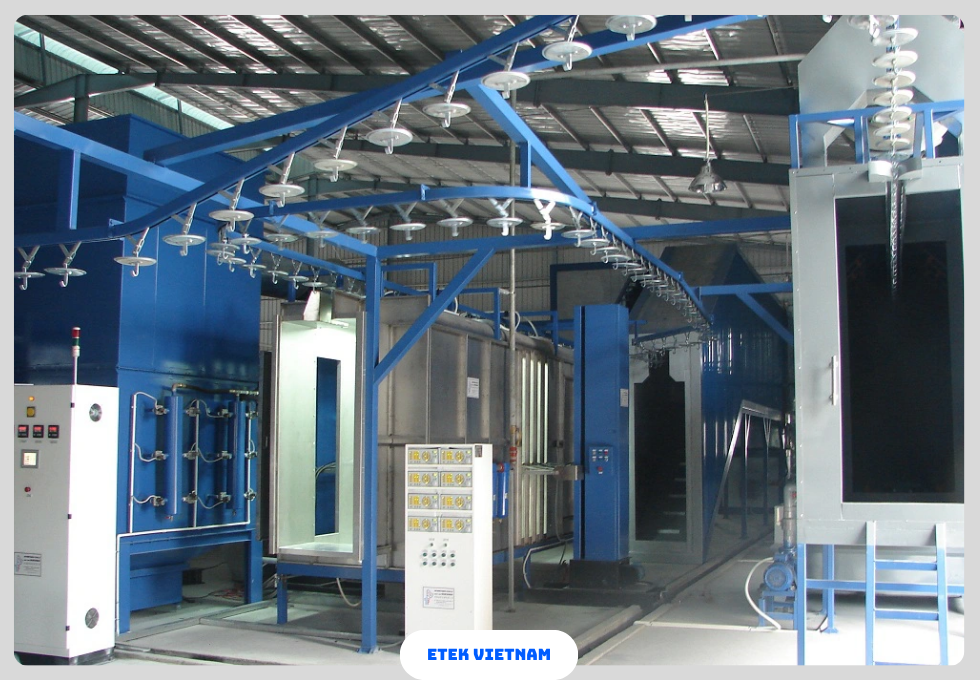

Hệ thống vận chuyển
Băng tải treo (Overhead Conveyor) tải trọng 300–500 kg, tốc độ 3–5 m/phút. Một số nhà máy sử dụng băng tải mặt đất kết hợp treo để tối ưu dòng di chuyển xe.
Xử lý khí thải VOC
Tích hợp hệ thống hấp phụ carbon và đốt xúc tác đa tầng, giảm nồng độ VOC xuống ≤35 g/m² theo chuẩn châu Âu, đáp ứng VOC Directives của EU.
2.2 Nguyên lý hoạt động
Quy trình bắt đầu từ khu tiền xử lý: loại bỏ dầu, gỉ sét và tạo bề mặt bám sơn. Sau đó, xe di chuyển đến phòng sơn xe để phun lớp sơn lót, sơn màu và sơn bóng. Với công nghệ sơn 3C1B, ba lớp sơn được phủ liên tục và chỉ cần một lần đóng rắn, giúp tiết kiệm năng lượng đến 25% so với phương pháp truyền thống.
Buồng sấy sử dụng nhiệt tuần hoàn giúp giảm tiêu hao khí đốt và điện năng. Hệ thống SCADA giám sát liên tục các thông số: áp suất phòng, nhiệt độ buồng sấy, tốc độ dây chuyền và hiệu suất phun, từ đó đảm bảo chất lượng ổn định và phát hiện lỗi sớm.
3.1 Thông số kỹ thuật điển hình của dây chuyền
Một dây chuyền sơn ô tô hiện đại được thiết kế với các chỉ số:
- Độ dày màng sơn: 70–120 μm (bao gồm lớp lót, màu và bóng).
- Độ bóng: ≥ 85 GU theo tiêu chuẩn ISO 2813.
- Độ bám dính: Đạt mức 0–1 theo ISO 2409.
- Độ bền ăn mòn: ≥ 720 giờ phun muối (ASTM B117).
- Độ chịu va đập: ≥ 20 J theo ISO 6272.
- Nhiệt độ sấy: 140–160°C, thời gian 25–35 phút.
- Độ sạch phòng sơn xe: Class 10.000 theo ISO 14644-1.
- Tốc độ băng tải: 3–5 m/phút, tải trọng 300–500 kg/xe.
- Phát thải VOC: ≤ 35 g/m² theo EU Directive 1999/13/EC.
- Hiệu suất thu hồi sơn: 90–95% nhờ công nghệ phun tĩnh điện.
3.2 Tiêu chuẩn kỹ thuật & kiểm định
Để đảm bảo chất lượng đồng nhất và an toàn vận hành, dây chuyền phải tuân thủ nhiều tiêu chuẩn:
- ISO 9001:2015 – Quản lý chất lượng.
- ISO 14001:2015 – Quản lý môi trường.
- IATF 16949 – Quản lý chất lượng chuyên ngành ô tô.
- ISO 16232 – Kiểm soát tạp chất trong quá trình sản xuất.
- EN 16985 – An toàn phòng sơn và buồng phun.
- ASTM B117 – Khả năng chống ăn mòn trong môi trường muối.
- VOC Directives (EU) – Kiểm soát hợp chất hữu cơ bay hơi.
Các dây chuyền hiện đại còn tích hợp SCADA để giám sát nhiệt độ, độ ẩm, áp suất và chất lượng sơn theo thời gian thực.
3.3 Thương hiệu thiết bị theo phân khúc
Để đáp ứng nhu cầu đa dạng của các nhà máy, các thương hiệu dây chuyền sơn ô tô được chia thành 3 phân khúc:
Phân khúc cao cấp – Dürr (Đức):
- Cung cấp giải pháp tổng thể từ tiền xử lý đến sơn hoàn thiện.
- Robot EcoRP E với 6–7 trục, độ chính xác ±0,2 mm.
- Công nghệ xử lý VOC đa tầng, giảm phát thải đến 95%.
Phân khúc trung cấp – Eisenmann (Đức):
- Phòng sơn xe tích hợp lọc HEPA và hệ thống tuần hoàn nhiệt.
- Buồng sấy tiết kiệm năng lượng 15–20%.
- Băng tải modular dễ nâng cấp.
Phân khúc phổ thông – Taikisha (Nhật Bản):
- Giải pháp tối ưu chi phí, phù hợp nhà máy quy mô vừa.
- Hệ thống phun bán tự động, dễ bảo trì.
- Buồng sơn với công nghệ kiểm soát nhiệt – ẩm đơn giản nhưng hiệu quả.
4.1 Lợi ích vận hành và tài chính
Dây chuyền sơn ô tô mang lại nhiều lợi ích rõ rệt:
Chất lượng bề mặt vượt trội
Hệ thống phun tĩnh điện kết hợp phòng sơn xe đạt chuẩn Class 10.000 giúp màng sơn mịn, bóng, chống trầy xước và duy trì độ bền màu trên 10 năm.
Tiết kiệm năng lượng
Ứng dụng công nghệ sơn 3C1B (Three-Coat One-Bake) giúp giảm 25–30% chi phí năng lượng, tối ưu vận hành buồng sấy.
Giảm hao phí nguyên liệu
Robot phun sơn đa trục tăng tỷ lệ bám dính, giảm thất thoát sơn đến 20%, tiết kiệm hàng chục nghìn lít sơn mỗi năm cho nhà máy quy mô lớn.
Đảm bảo môi trường
Hệ thống xử lý VOC bằng hấp phụ carbon và đốt xúc tác giúp giảm phát thải xuống ≤ 35 g/m², tuân thủ quy định EU và nâng điểm đánh giá môi trường của nhà máy.
Tăng năng suất sản xuất
Tốc độ dây chuyền 3–5 m/phút, kết hợp băng tải treo và mặt đất, có thể xử lý từ 300–500 xe/ngày, phù hợp cho cả nhà máy lắp ráp quy mô lớn.
Hiệu quả tài chính dài hạn
Chi phí bảo trì định kỳ chỉ chiếm 1–1,5% giá trị đầu tư/năm. Thời gian hoàn vốn trung bình từ 3–5 năm, sau đó tạo lợi nhuận ổn định.
4.2 Ứng dụng thực tiễn

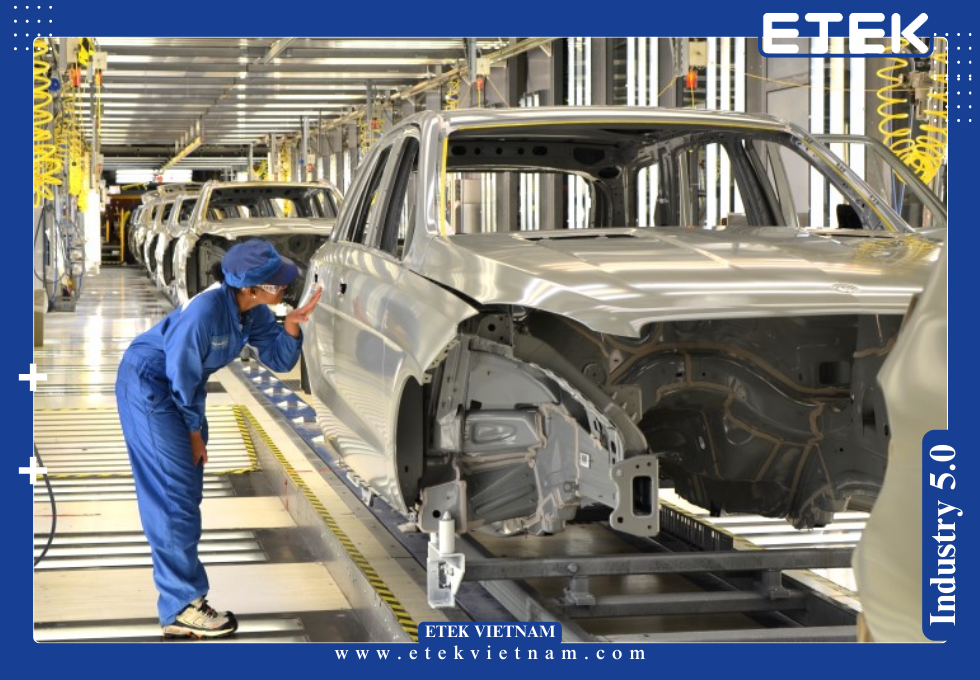

Nhà máy lắp ráp ô tô con
Các thương hiệu lớn như Toyota, Mercedes-Benz, Hyundai đang áp dụng dây chuyền sơn ô tô tích hợp robot phun tự động để nâng cao đồng đều chất lượng sản phẩm.
Xưởng sơn xe thương mại
Xe tải, xe buýt và xe chuyên dụng yêu cầu lớp sơn dày, bền và chống ăn mòn cao. Các xưởng này sử dụng phòng sơn xe với công nghệ kiểm soát áp suất và buồng sấy công suất lớn.
Sản xuất linh kiện ngoại thất
Các cơ sở chuyên sản xuất bumper, body panels, cửa xe cần dây chuyền nhỏ gọn nhưng đáp ứng tiêu chuẩn tiêu chuẩn sơn xe hơi quốc tế, đặc biệt về độ bám và chống va đập.
Dây chuyền tích hợp IoT và MES
Nhiều nhà máy đã tích hợp hệ thống giám sát IoT, kết nối với MES (Manufacturing Execution System), giúp theo dõi chất lượng từng xe theo thời gian thực, cảnh báo lỗi sơn và tối ưu quy trình sản xuất.
ETEK cung cấp giải pháp dây chuyền sơn ô tô trọn gói từ tư vấn – thiết kế – thi công – vận hành – bảo trì, cam kết đạt tiêu chuẩn sơn xe hơi quốc tế.
5.1 Kinh nghiệm triển khai quốc tế
ETEK đã thực hiện thành công nhiều dự án tại Đông Nam Á, Trung Đông và châu Phi, đáp ứng yêu cầu khắt khe về chất lượng và tiêu chuẩn môi trường.
5.2 Giải pháp thiết kế tối ưu
ETEK thiết kế phòng sơn xe với luồng khí tuần hoàn và áp suất dương, giảm 15% năng lượng tiêu hao, đồng thời tích hợp công nghệ sơn 3C1B để rút ngắn thời gian xử lý.
5.3 Thiết bị chuẩn quốc tế
ETEK sử dụng thiết bị từ các thương hiệu hàng đầu:
- Dürr (Đức) – dây chuyền cao cấp với robot EcoRP, buồng sơn đạt chuẩn VOC Directive.
- Eisenmann (Đức) – hệ thống trung cấp với buồng sấy tiết kiệm năng lượng.
- Taikisha (Nhật Bản) – giải pháp phổ thông tối ưu chi phí, dễ bảo trì.
5.4 Dịch vụ bảo trì 24/7
Đội ngũ O&M chuyên nghiệp, phản hồi sự cố trong 12–24 giờ, thay thế linh kiện trong vòng 48 giờ.
5.5 Kho dự phòng linh kiện
ETEK luôn có sẵn robot phun, màng lọc HEPA, thiết bị đốt xúc tác và phụ tùng buồng sơn, giúp giảm thời gian dừng máy và duy trì hiệu suất.
5.6 Cam kết hiệu suất và an toàn
ETEK đảm bảo dây chuyền đạt độ bền trên 15 năm, giảm phát thải VOC, tăng năng suất vận hành và tuân thủ nghiêm ngặt các tiêu chuẩn ISO, IATF, VOC.
