DÂY CHUYỀN SƠN NHÚNG
Dây chuyền sơn nhúng là giải pháp sơn phủ hiệu quả cho sản phẩm kim loại, gỗ, nhựa ở quy mô công nghiệp lớn. Với nguyên lý hoạt động dựa trên cơ chế chìm – rút – thoát sơn, hệ thống tích hợp bể sơn nhúng, xử lý bề mặt và hệ thống sấy giúp lớp phủ đồng đều, chống ăn mòn và tăng độ bền sản phẩm.
Sản phẩm khác
Dây chuyền sơn nhúng là hệ thống sơn công nghiệp sử dụng phương pháp ngâm toàn bộ sản phẩm vào bể sơn nhúng, sau đó rút ra theo tốc độ kiểm soát nhằm tạo lớp sơn phủ đều và bám chắc.
So với phương pháp phun sơn, sơn nhúng giúp bao phủ toàn bộ bề mặt – kể cả các khe hở nhỏ hoặc góc khuất, đặc biệt phù hợp cho sản phẩm có hình dạng phức tạp, bề mặt không phẳng hoặc số lượng lớn.
Ứng dụng rộng rãi trong sơn chống gỉ, sơn epoxy, phủ ED (electrodeposition), phủ PU cho gỗ nội thất, sơn nhúng kim loại trước mạ kẽm hoặc phủ lớp bảo vệ nhựa công nghiệp.

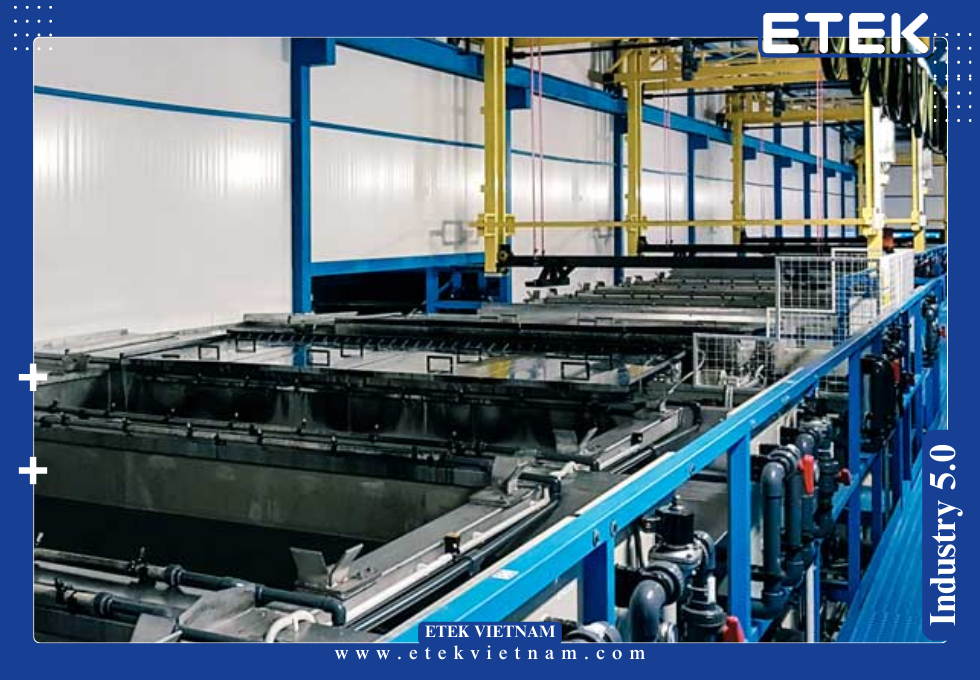

2.1 Cấu trúc tổng thể của dây chuyền sơn nhúng
Một dây chuyền sơn nhúng hoàn chỉnh gồm 3 phân đoạn chính:

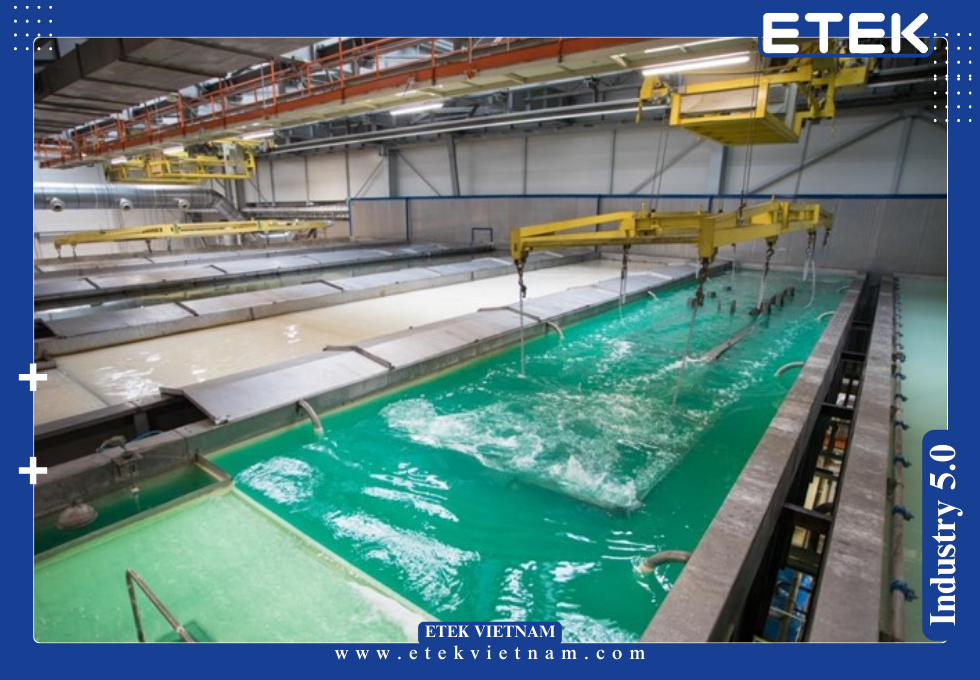

Khu vực xử lý bề mặt
Gồm hệ thống tẩy dầu – tẩy gỉ – rửa trung hòa – sấy khô sơ bộ. Đây là bước quan trọng để loại bỏ tạp chất và tăng độ bám dính của lớp sơn.
Thiết bị: bể tẩy rửa inox, bồn nhúng axit HCl hoặc NaOH, bộ tuần hoàn nước nóng, buồng sấy bằng khí nóng 60–80°C.
Khu vực sơn nhúng

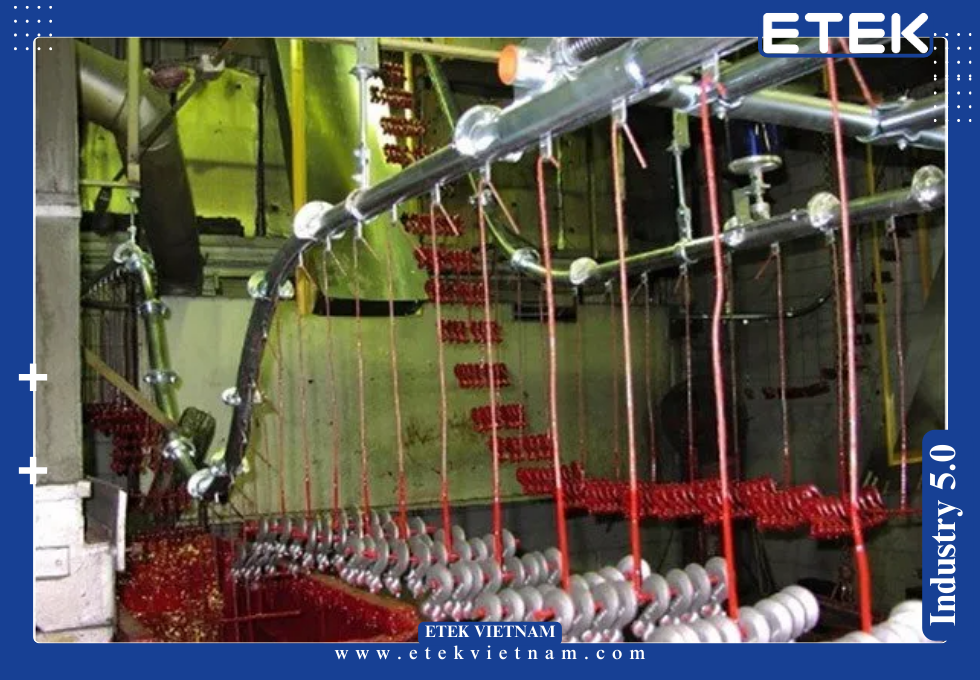

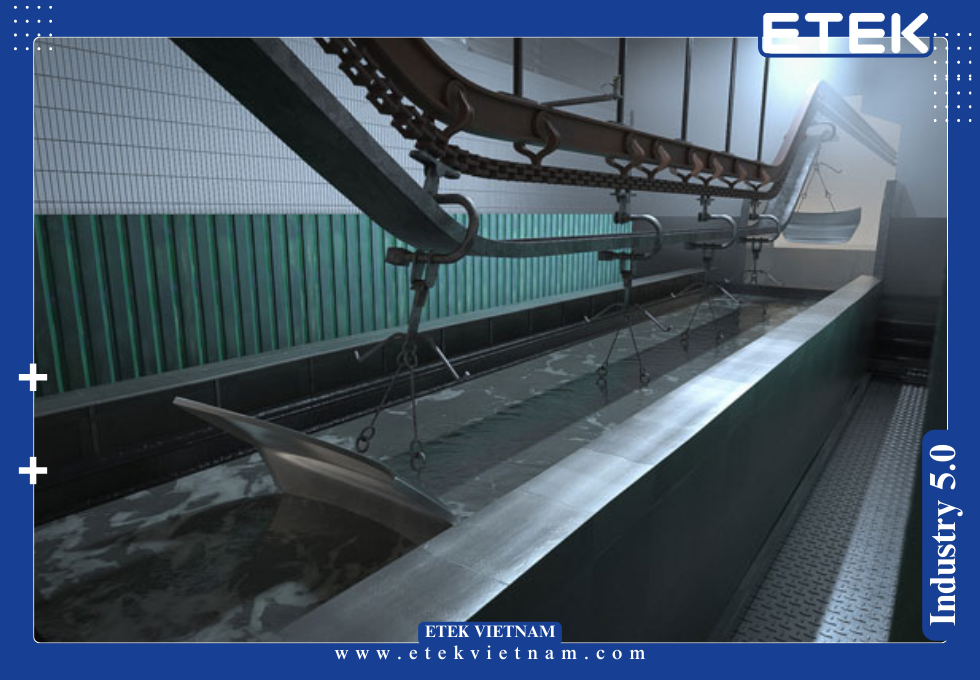

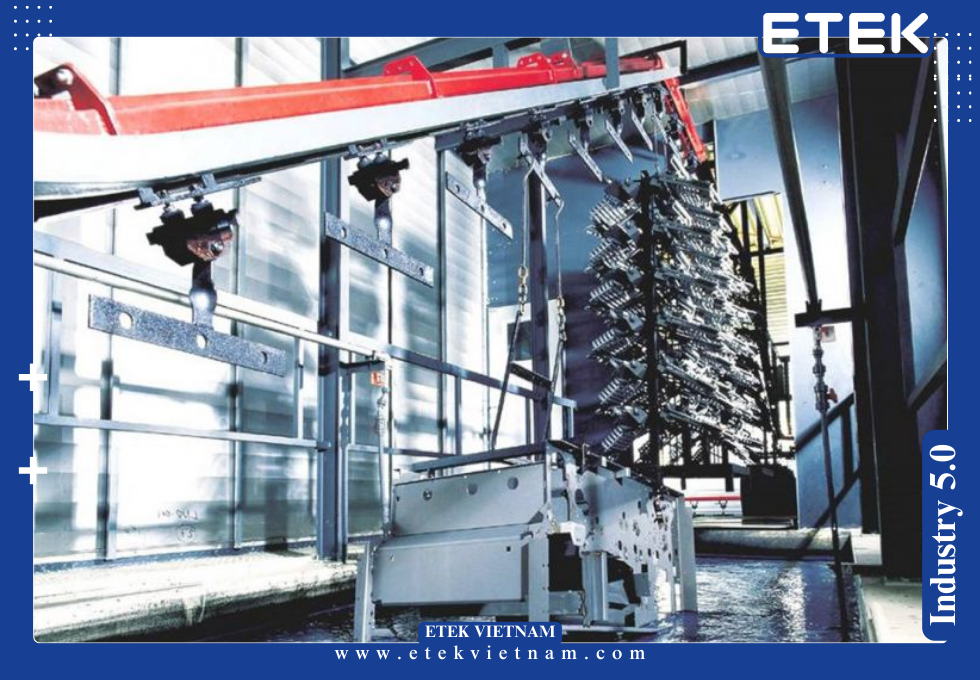

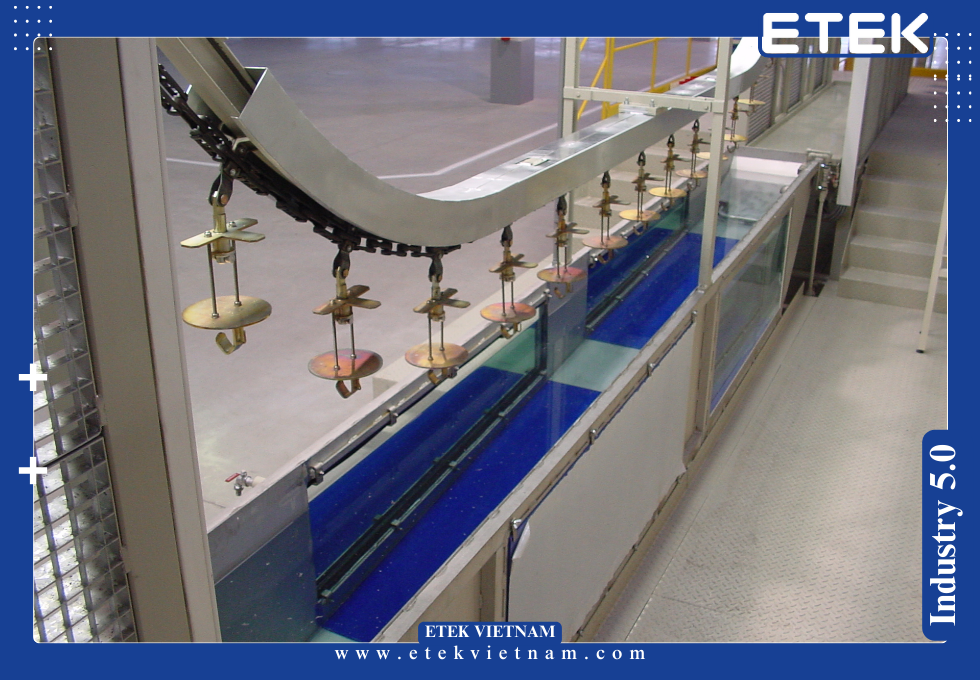

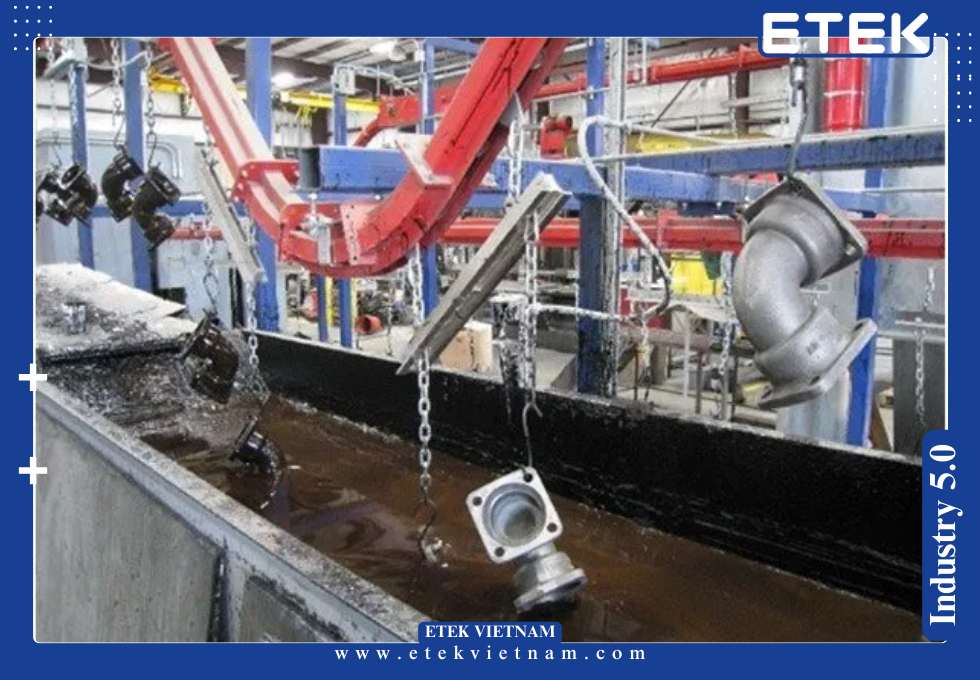

Sản phẩm được vận chuyển tự động bằng cầu trục hoặc xích treo tới bể sơn nhúng, nhúng ngập hoàn toàn trong dung dịch sơn (epoxy, ED hoặc PU).
Dung dịch được khuấy liên tục bằng khí nén hoặc cánh khuấy để đảm bảo phân bố đồng đều.
Khu vực sấy khô
Sản phẩm sau sơn sẽ chuyển qua hệ thống sấy cưỡng bức dạng băng tải hoặc buồng sấy tĩnh, gia nhiệt bằng điện trở, dầu nóng hoặc khí đốt.
Nhiệt độ sấy dao động từ 120–180°C, thời gian từ 15–30 phút tùy loại sơn và độ dày sản phẩm.
2.2 Nguyên lý hoạt động của dây chuyền sơn nhúng
Nguyên lý cốt lõi gồm 3 giai đoạn: Chìm – Rút – Thoát Sơn:

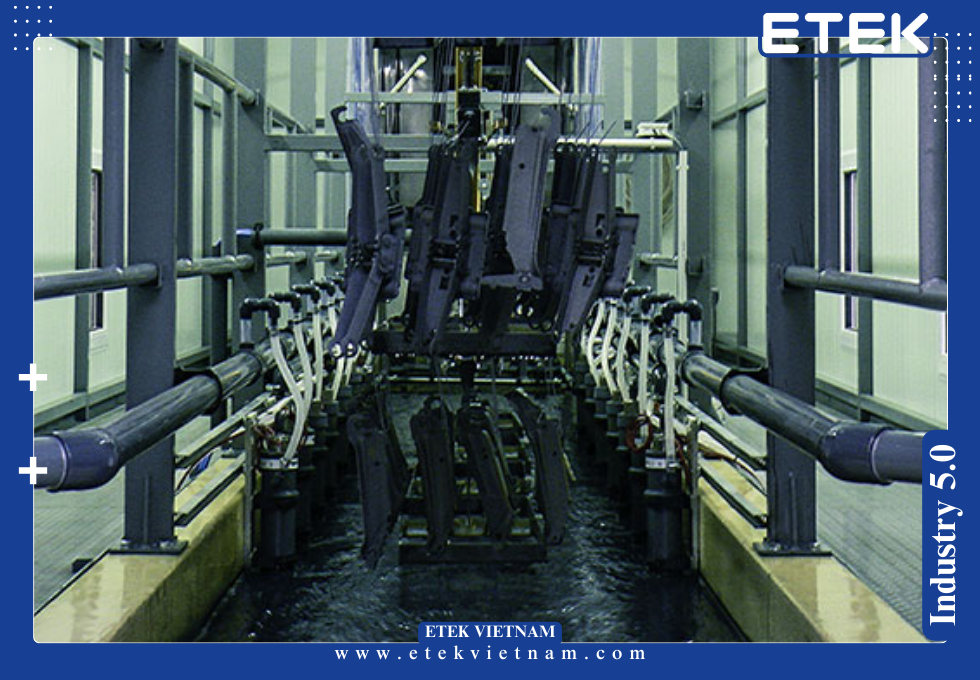

Chìm: Sản phẩm được hạ từ từ xuống bể sơn nhúng để tránh tạo bọt khí, làm hỏng lớp phủ.
Rút: Sau khoảng 20–60 giây ngâm, sản phẩm được nâng lên với tốc độ rút ổn định (0.5–2 mm/s), đảm bảo độ dày sơn đồng đều.
Thoát sơn: Lớp sơn dư chảy ngược lại vào bể theo trọng lực. Một số hệ thống có thêm thổi khí hoặc dao gạt để làm mịn bề mặt.
Hệ thống hoạt động tuần hoàn khép kín, dung dịch sơn được lọc – nạp – khuấy liên tục, giảm tiêu hao vật liệu.
3.1 Thông số kỹ thuật điển hình
| Hạng mục kỹ thuật | Giá trị tham khảo |
| Kích thước bể nhúng | Dài 3–12m, rộng 0.8–2m, sâu 1.5–3m |
| Tốc độ nhúng/rút | 0.5–2 mm/s |
| Độ dày lớp sơn | 15–50 μm |
| Nhiệt độ sấy | 120–180°C |
| Công suất sấy | 30–300 kW tùy quy mô |
| Vật liệu bể sơn | Inox 304/316, lót nhựa PVC hoặc FRP |
| Lưu lượng khí khuấy | 2–10 m³/phút |
| Hiệu suất bao phủ | >95% bề mặt sản phẩm |
| Hao hụt sơn | <5% nhờ thu hồi tuần hoàn |
| Loại sơn phổ biến | Epoxy, ED, PU, alkyd |
3.2 Tiêu chuẩn quốc tế áp dụng
Dây chuyền sơn nhúng đạt hiệu quả tối ưu khi tuân thủ các tiêu chuẩn sau:
ASTM D823: Phương pháp đánh giá độ phủ và độ bám dính của lớp sơn.
ISO 12944: Bảo vệ chống ăn mòn cho kết cấu kim loại bằng sơn.
ISO 9001, ISO 14001: Quản lý chất lượng và môi trường cho hệ thống sản xuất.
UL 1332 / IEC 60695: Kiểm định an toàn cháy nổ và độ bền nhiệt của lớp phủ ED.
RoHS / REACH: Tuân thủ quy định môi trường, không chứa kim loại nặng.
4.1 Lợi ích nổi bật của dây chuyền sơn nhúng
Dây chuyền sơn nhúng không chỉ đơn thuần là giải pháp phủ bề mặt, mà còn giúp doanh nghiệp tối ưu hóa toàn bộ chuỗi sản xuất:
Độ bao phủ tuyệt đối
Nhờ nguyên lý ngâm chìm toàn phần, lớp sơn thấm đều vào các góc khuất, khe rãnh, lỗ ren—tỷ lệ phủ đạt trên 98%.
Tăng độ bám dính
Kết hợp quy trình xử lý bề mặt trước sơn giúp tăng cường liên kết phân tử giữa vật liệu và lớp phủ, chống bong tróc khi va đập.
Tiết kiệm sơn & vận hành liên tục
Nhờ khả năng tuần hoàn dung dịch, lượng bể sơn nhúng hao hụt chỉ dưới 5%. Có thể vận hành 3 ca/ngày mà không cần thay sơn.
Đảm bảo đồng đều độ dày lớp phủ
Vận tốc nhúng – rút được kiểm soát bằng biến tần, PLC giúp sai số độ dày chỉ ±3 μm.
Tăng năng suất và giảm phụ thuộc nhân công
Với hệ thống sấy tự động và cầu trục vận chuyển, có thể xử lý 500–3000 sản phẩm/giờ, tùy quy mô.
Khả năng mở rộng – phù hợp đa vật liệu
Có thể điều chỉnh nhanh để sơn gỗ, kim loại, nhựa, hoặc composite, phù hợp cho nhà máy đa ngành.
4.2 Ứng dụng thực tiễn theo ngành công nghiệp
Ngành kim loại – kết cấu thép – cơ khí chế tạo
Áp dụng lớp sơn epoxy hoặc alkyd chống ăn mòn trong môi trường công nghiệp nặng, ngoài trời, vùng biển hoặc mưa axit.
Dây chuyền sơn nhúng giúp phủ kín toàn bộ cấu kiện, từ thanh U, hộp vuông, tấm bản mã đến khung chassis.
Tăng tuổi thọ từ 5 lên 15 năm, đặc biệt khi kết hợp với xử lý bề mặt bằng phosphate.
Ngành gỗ nội thất và trang trí
Các chi tiết gỗ MDF, HDF, veneer… thường sơn PU hoặc acrylic để tạo bề mặt bóng đẹp, chống ẩm và chống trầy.
Bể sơn nhúng giúp lớp phủ len vào các hoa văn chạm khắc, tạo hiệu ứng 3D nổi bật.
Có thể kết hợp với sấy tia hồng ngoại (IR) hoặc hệ thống sấy đối lưu 150°C trong 20 phút để tăng độ cứng lớp sơn.
Ngành nhựa công nghiệp
Các linh kiện nhựa ABS, PP, PC trong sản phẩm điện gia dụng, đồ chơi hoặc linh kiện xe máy được phủ lớp sơn bảo vệ tĩnh điện, sơn dẫn điện hoặc sơn chống xước.
Dây chuyền sơn nhúng sử dụng vật liệu chống tĩnh điện trong bể và khu vực sấy để tránh nguy cơ đánh lửa.
Phù hợp với sản lượng từ vài trăm đến vài nghìn sản phẩm/ngày.
Ngành ô tô, xe máy và xe điện
Sơn ED hoặc epoxy nhúng cho khung xe, càng, vỏ hộp số, bình điện giúp chống rỉ sét tuyệt đối, đặc biệt trong môi trường ẩm cao.
Xử lý bề mặt bao gồm cả anot hóa hoặc phosphate hóa trước sơn để tăng độ liên kết.
Cần hệ thống sấy lớn, nhiệt độ trên 160°C để đóng rắn sơn trong vòng 20 phút.
Ngành hàng tiêu dùng & thiết bị y tế
Vỏ thiết bị inox, tay nắm, kệ treo, bàn mổ… được sơn lớp kháng khuẩn, chống bám dính dầu mỡ, dễ lau chùi.
Dây chuyền sơn nhúng giúp đảm bảo quy trình không tiếp xúc trực tiếp, phù hợp tiêu chuẩn vệ sinh ngành y tế.
Dung dịch sơn có thể bổ sung chất kháng khuẩn ion bạc (Ag+) hoặc nano ZnO.
Ngành vật liệu xây dựng – cửa nhôm kính – lan can
Các thanh nhôm đùn, ống thép tráng kẽm, lan can inox đều sử dụng bể sơn nhúng để phủ lớp bảo vệ màu sắc bền ngoài trời.
Khả năng tùy chỉnh nhiều màu, sơn giả gỗ hoặc sơn tĩnh điện tạo vân hiệu ứng cao cấp.
Hệ thống thường tích hợp xử lý bề mặt hóa học, bể rửa trung tính và sấy khô bằng khí nóng.
5.1 Giải pháp tổng thể – thiết kế theo yêu cầu từng ngành
ETEK là đơn vị tiên phong trong việc cung cấp dây chuyền sơn nhúng theo dạng turnkey, từ khảo sát – thiết kế – sản xuất – thi công – đào tạo – bảo trì.
ETEK có khả năng tùy biến từng chi tiết: kích thước bể sơn nhúng, số lượng bể xử lý, loại sơn sử dụng, hệ thống vận chuyển phù hợp cho từng ngành.
Điều này giúp khách hàng tiết kiệm 20–30% chi phí đầu tư ban đầu, đồng thời rút ngắn thời gian vận hành thử.
5.2 Thiết bị đạt tiêu chuẩn quốc tế – vận hành ổn định
Tất cả thành phần trong dây chuyền sơn nhúng của ETEK đều đạt các chuẩn CE – UL – ISO 9001.
Từ bể inox chống ăn mòn, cầu trục có encoder hồi tiếp, đến hệ thống sấy gia nhiệt đa vùng đều được nhập khẩu từ Nhật, Hàn, Đức hoặc sản xuất theo công nghệ châu Âu.
Cam kết tuổi thọ >10 năm, vận hành 3 ca/ngày ổn định, thời gian bảo trì định kỳ chỉ 2 lần/năm.
5.3 Khả năng triển khai dự án quốc tế – đội ngũ kỹ sư chuyên sâu
ETEK đã triển khai thành công nhiều hệ thống dây chuyền sơn nhúng tại Việt Nam và các khu vực như Đông Nam Á, Trung Đông, châu Phi.
Đội ngũ kỹ sư có kinh nghiệm làm việc với hệ thống tiêu chuẩn Nhật Bản (Toyota, YKK), tiêu chuẩn châu Âu (ABB, Siemens), khả năng giao tiếp kỹ thuật song ngữ.
ETEK cung cấp đầy đủ hồ sơ CE, bản vẽ 3D, sơ đồ điện, hướng dẫn lắp đặt và quy trình vận hành để phục vụ kiểm định tại chỗ.
5.4 Hệ thống SCADA – kiểm soát toàn bộ chuỗi sơn
Hệ thống điều khiển dây chuyền sơn nhúng của ETEK tích hợp SCADA hoặc PLC Siemens:
– Giám sát nhiệt độ bể sấy, nồng độ dung dịch, tốc độ cầu trục
– Ghi nhận cảnh báo rò rỉ, quá nhiệt, lỗi motor hoặc nghẽn đầu hút
– Lưu dữ liệu quá trình lên tới 12 tháng, truy xuất theo mã batch
– Có thể kết nối OPC UA với hệ thống MES hoặc ERP nội bộ
5.5 Dịch vụ hậu mãi nhanh – linh kiện sẵn kho
ETEK duy trì kho linh kiện sẵn tại 3 miền: Bắc – Trung – Nam, thời gian phản hồi sự cố dưới 8 giờ.
Tủ điện, đầu van, sensor nhiệt độ, relay công suất, quạt sấy, bảng HMI… luôn có sẵn.
Đối với dự án tại nước ngoài, ETEK hỗ trợ từ xa qua TeamViewer, hướng dẫn video chi tiết và cung cấp gói linh kiện dự phòng đi kèm.
5.6 Thương hiệu toàn cầu theo từng phân khúc
Phân khúc cao cấp – Eisenmann (Đức)
Hệ thống sơn nhúng tích hợp ED, xử lý hóa chất đa bể, được dùng cho xe hơi, tàu điện, thiết bị công nghiệp nặng.
Phân khúc trung cấp – Geico Taikisha (Ý – Nhật)
Chuyên cung cấp hệ thống phủ sơn nhúng cho các nhà máy lắp ráp ô tô, đồ gia dụng, xe máy, với khả năng tiết kiệm năng lượng cao.
Phân khúc phổ thông – Yontone (Trung Quốc)
Các hệ thống đơn giản phục vụ cho doanh nghiệp vừa và nhỏ trong ngành gỗ, nhựa, cơ khí gia công.
