DÂY CHUYỀN SƠN NHỰA
Dây chuyền sơn nhựa là giải pháp hoàn thiện bề mặt cho các sản phẩm nhựa ABS, PP, PC… trong các ngành xe máy, điện tử, thiết bị dân dụng và công nghiệp. Với hệ thống xử lý corona/plasma, lớp lót bám dính và công nghệ sơn UV/PU tự động, dây chuyền đảm bảo chất lượng bề mặt cao cấp, độ bám dính ổn định và hiệu suất sản xuất vượt trội.
Dây chuyền sơn nhựa là hệ thống tích hợp các công đoạn xử lý bề mặt, phun sơn, sấy và kiểm tra nhằm đảm bảo lớp phủ sơn có độ bám dính và độ bền cao trên nền nhựa.
Vì đặc tính nhựa là vật liệu kỵ nước, trơ hóa học và có năng lượng bề mặt thấp nên cần có phương pháp xử lý đặc biệt trước khi sơn.
Các dòng sản phẩm như sơn nhựa ABS, sơn nhựa PP thường dùng trong mặt nạ xe máy, ốp nội thất, remote, vỏ điều hòa… đòi hỏi lớp sơn phải đạt độ bền cơ học, chống trầy, chống ẩm, bám dính tốt và không bong tróc trong điều kiện khắc nghiệt.

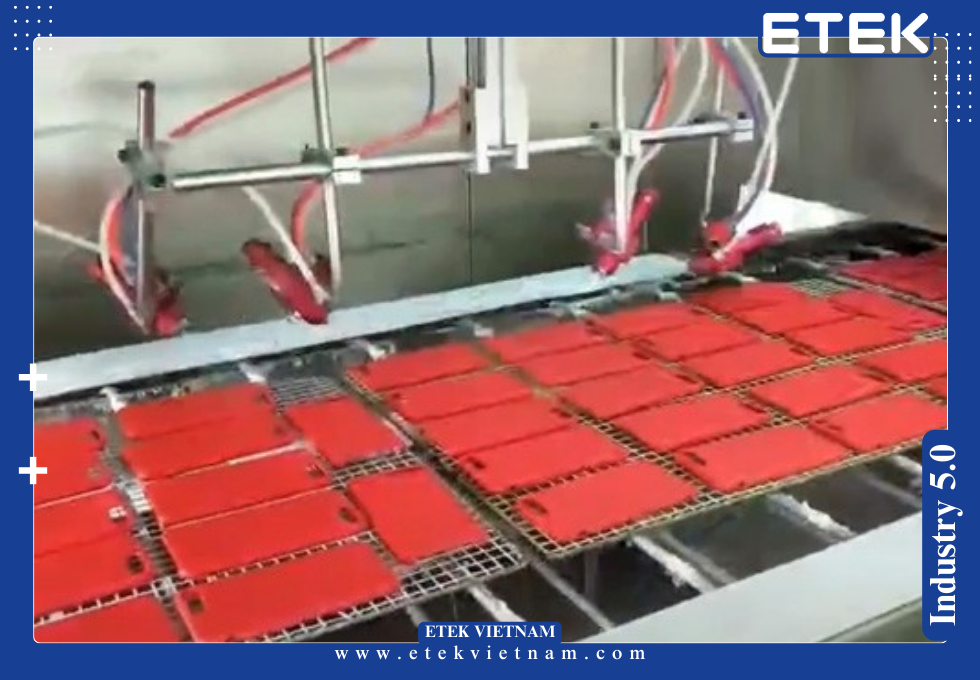

Hệ thống hiện đại sử dụng hệ thống sơn nhựa tự động, tích hợp robot phun, điều khiển PLC – SCADA và buồng sấy IR/UV giúp tối ưu sản lượng và đồng đều chất lượng.
2.1 Cấu trúc tổng thể của dây chuyền sơn nhựa
Một dây chuyền sơn nhựa hiện đại gồm các thành phần chính:
- Buồng xử lý bề mặt – corona hoặc plasma
Tạo liên kết phân tử để tăng độ bám dính cho lớp lót
Năng lượng phát ion: 6–20 kV
Công suất plasma: 300–600 W
Tốc độ xử lý: 5 – 20 m/phút

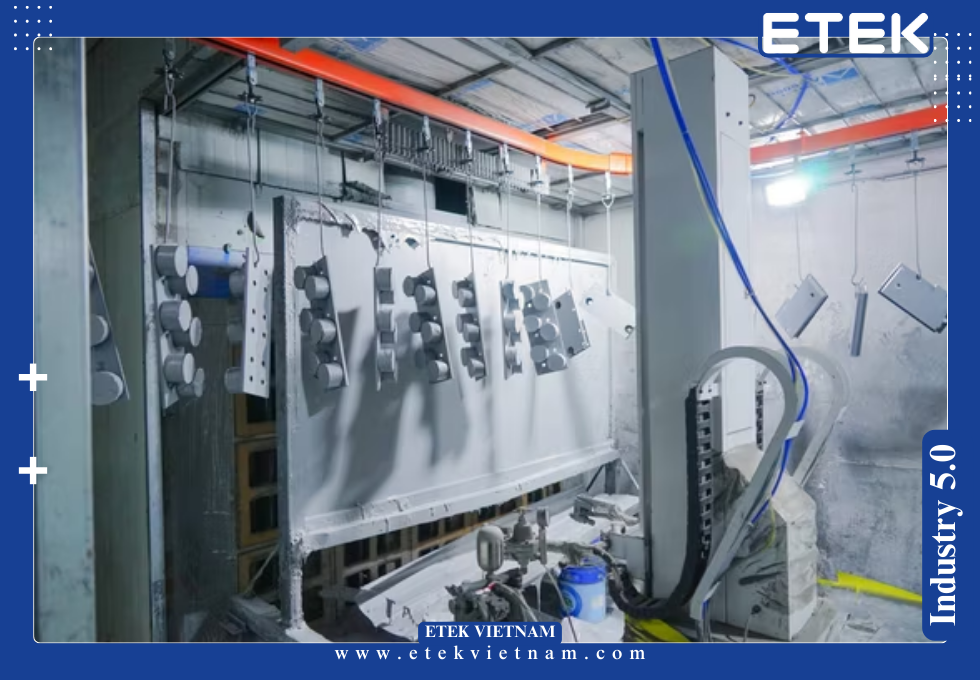

Hiệu quả nâng năng lượng bề mặt lên ≥ 40 dyn/cm - Buồng phun sơn – hệ thống sơn nhựa tự động

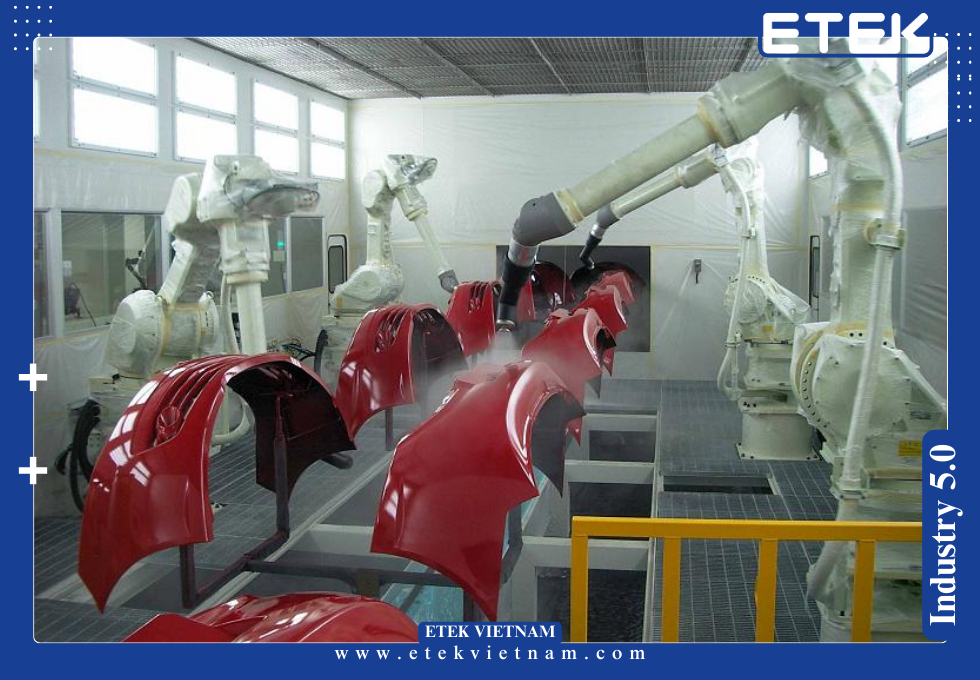

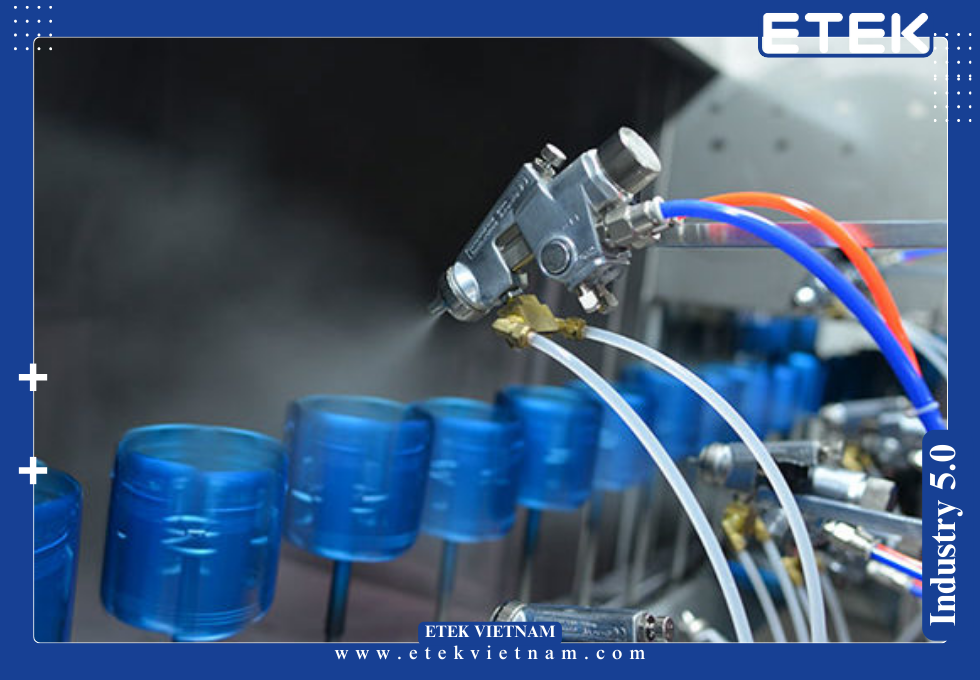

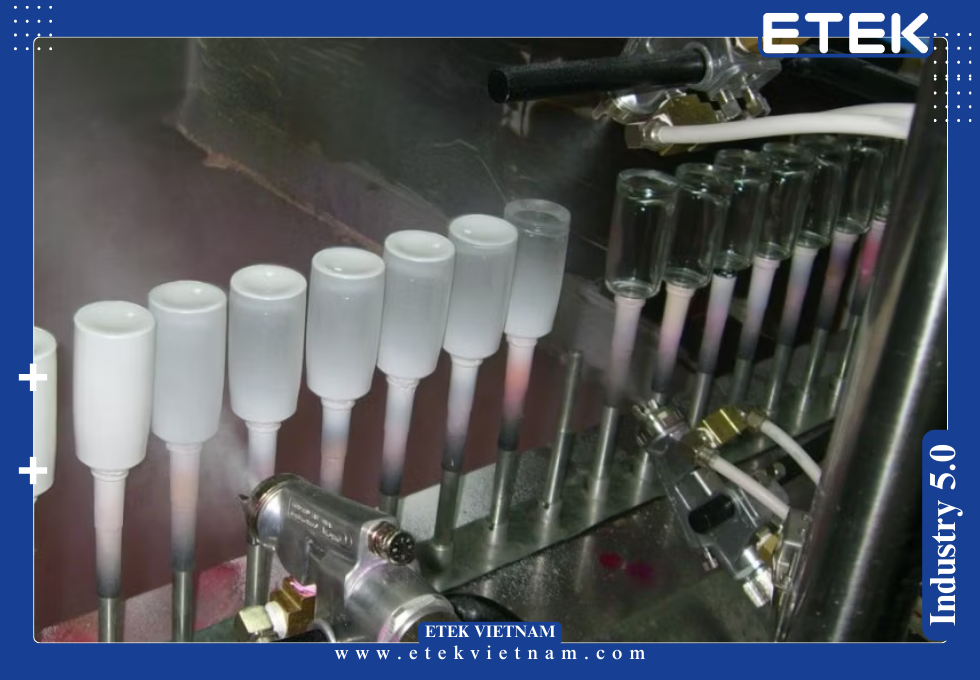

Robot phun ABB/Yaskawa, súng phun Anest Iwata/Wagner
Góc phun 45–90°, số trục robot: 4–6 trục
Áp suất: 2–5 bar
Độ dày lớp sơn: 15 – 40 µm/lớp
Sơn PU: 2 – 3 lớp; sơn UV: 1 – 2 lớp - Lò sấy IR/UV – sấy cưỡng bức nhanh
Sấy sơ: 60 – 80°C trong 10 phút (IR)
UV curing: 365–395 nm, công suất 80–120 W/cm
Sấy trung gian & sấy hoàn thiện trong 3 – 5 phút

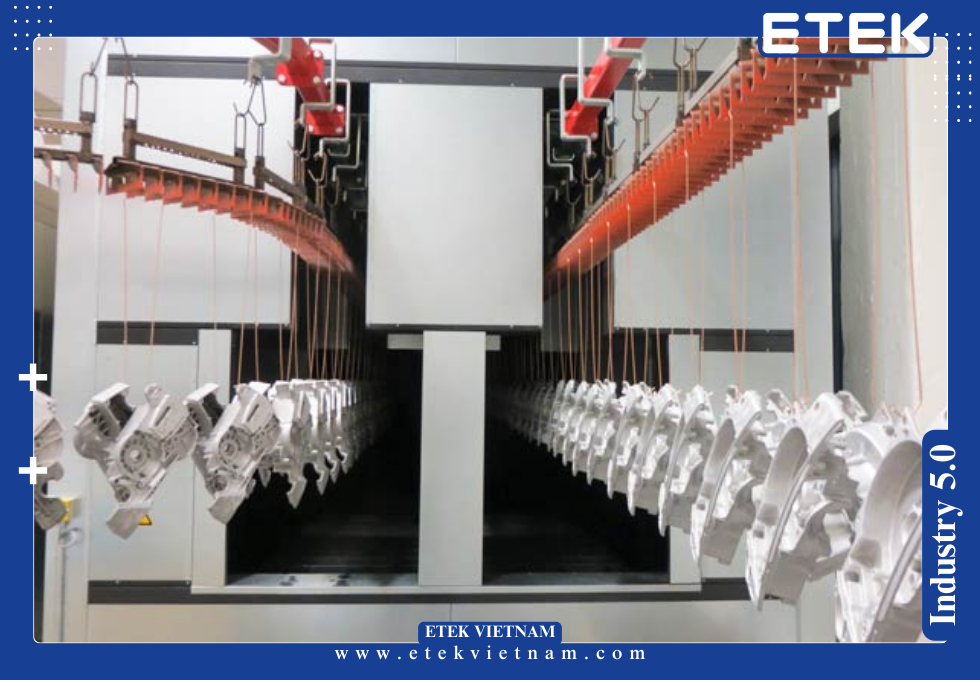

Tốc độ dây chuyền: 1.5 – 2.5 m/phút - Băng tải và hệ thống treo
Băng tải con lăn, dây xích treo hoặc pallet dẫn hướng
Tốc độ vận hành: 1 – 3 m/phút
Khả năng tích hợp phân loại, đếm sản phẩm, lưu vết - Buồng khử bụi & làm sạch
Dùng khí ion, bàn chải mềm hoặc vòi thổi khí sạch
Đảm bảo bề mặt nhựa không bám bụi trước khi sơn
Tỷ lệ bụi hạt >10 µm được loại bỏ đến 95% - Tủ điều khiển PLC – HMI – SCADA
Lập trình chu trình phun, kiểm soát nhiệt độ, tốc độ
Màn hình cảm ứng 10–15”, tích hợp báo động và lưu trữ lịch sử
2.2 Nguyên lý hoạt động của dây chuyền sơn nhựa
Quy trình điển hình của một hệ thống sơn nhựa tự động:
Khử bụi → Xử lý bề mặt corona/plasma → Phun lớp lót → Sấy → Phun lớp phủ → Sấy UV hoặc IR → Kiểm tra → Đóng gói
Nhựa ABS và nhựa PP thường có năng lượng bề mặt thấp (28–34 dyn/cm), không đủ để lớp sơn bám dính.
Do đó, công đoạn xử lý corona hoặc plasma sẽ kích hoạt các gốc tự do, tạo liên kết hóa học với lớp sơn lót gốc PU hoặc acrylic.
Sau khi xử lý, lớp sơn lót (primer) được phun phủ và sấy sơ. Sau đó phun lớp phủ chính (topcoat), có thể là sơn PU 2K hoặc sơn UV.
Sơn UV thường được dùng cho sản phẩm yêu cầu độ bóng cao và thời gian sấy nhanh (3–5 giây/lớp).
Cảm biến hình ảnh kết hợp với robot phun giúp điều chỉnh hành trình phù hợp theo hình dạng từng chi tiết nhựa.
3.1 Thông số kỹ thuật điển hình
| Hạng mục kỹ thuật | Giá trị tham khảo |
| Năng lượng bề mặt sau xử lý corona | ≥ 40 dyn/cm (trước: 30 – 34 dyn/cm) |
| Công suất máy plasma | 300 – 600 W |
| Thời gian xử lý plasma/corona | 3 – 8 giây mỗi sản phẩm |
| Độ dày lớp sơn phủ mỗi lượt phun | 15 – 40 µm |
| Số lớp sơn PU thông thường | 2 – 3 lớp |
| Số lớp sơn UV | 1 – 2 lớp |
| Tốc độ robot phun | 0.5 – 1.5 m/s |
| Thời gian sấy UV | 3 – 10 giây tùy theo công suất đèn |
| Tỷ lệ đồng đều màu (ΔE) | ≤ 1.5 (CIE Lab) |
| Sai số độ dày sơn | ±5 µm |
| Tỷ lệ tái sử dụng sơn PU | 75 – 85% nếu có hồi lưu và lọc |
| Nhiệt độ buồng IR | 60 – 90°C |
Hệ thống sơn UV thường được tích hợp cho dây chuyền sơn nhựa ABS, nơi yêu cầu độ bóng cao, khô tức thì, thích hợp cho thiết bị điện tử và nhựa kỹ thuật cao cấp.
3.2 Tiêu chuẩn kỹ thuật và kiểm tra lớp sơn
Tiêu chuẩn lớp sơn áp dụng:
- ISO 2409: Độ bám dính lớp sơn (cross-cut test)
- ISO 2813: Đo độ bóng lớp sơn
- ISO 6272: Kiểm tra độ va đập
- ASTM D3359: Kiểm tra độ bám sơn (tape test)
- ASTM D3363: Độ cứng bút chì (pencil hardness)
- ISO 7784: Kháng mài mòn lớp phủ
- ISO 16773: Kiểm tra kháng dung môi – độ bền hóa học
Tiêu chuẩn hệ thống điều khiển:
- CE – UL: Tủ điện, HMI, biến tần
- ISO 14001: Quản lý môi trường (xử lý VOC, bụi)
- ISO 50001: Tiết kiệm năng lượng trong lò sấy
- ISO 9001: Quản lý chất lượng đầu ra sản phẩm
3.3 Các thương hiệu nổi bật theo phân khúc
Phân khúc cao cấp – Dürr (Đức)
Chuyên cung cấp hệ thống sơn nhựa tự động tích hợp robot 6 trục, phòng sạch, kiểm soát bụi hạt PM2.5, dùng trong ngành ô tô và điện tử cao cấp.
Phân khúc trung cấp – Yaskawa (Nhật Bản)
Cung cấp robot phun dùng cho dây chuyền sơn nhựa ABS và sơn nhựa PP với chi phí hợp lý, lập trình nhanh, bảo trì đơn giản.
Phân khúc phổ thông – Yangzhou Haoyu (Trung Quốc)
Cung cấp buồng phun, lò sấy và băng tải dùng trong các dây chuyền sơn nhựa dân dụng, giá thành cạnh tranh, phù hợp xưởng vừa và nhỏ.
4.1 Lợi ích về hiệu quả – chất lượng – môi trường
Tăng năng suất 200 – 300%
Nhờ hệ thống sơn nhựa tự động, năng suất đạt tới 3.000 sản phẩm/ngày, giảm phụ thuộc vào thợ lành nghề.
Giảm lỗi sản phẩm – tăng độ đồng đều
Cảm biến đo màu và kiểm soát robot giúp sai số màu ΔE < 1.5, độ dày sơn ổn định ±5 µm, giảm tỷ lệ lỗi xuống dưới 2%.
Tiết kiệm chi phí vận hành
Tái sử dụng đến 85% lượng sơn PU hoặc UV.
Điều khiển tự động hóa giúp giảm tiêu hao điện, khí nén, giảm chi phí nhân công.
Đáp ứng tiêu chuẩn xuất khẩu
Đạt các yêu cầu bám dính, chống trầy, độ bóng theo chuẩn Nhật Bản, Hàn Quốc, châu Âu.
Sẵn sàng tham gia chuỗi cung ứng cho các thương hiệu toàn cầu.
Giảm phát thải – thân thiện môi trường
Tích hợp hệ thống xử lý VOC, lọc bụi than hoạt tính đạt ISO 14001, giảm thiểu rủi ro về môi trường sản xuất.
4.2 Ứng dụng trong các lĩnh vực sản xuất
Ngành xe máy – ô tô – xe điện

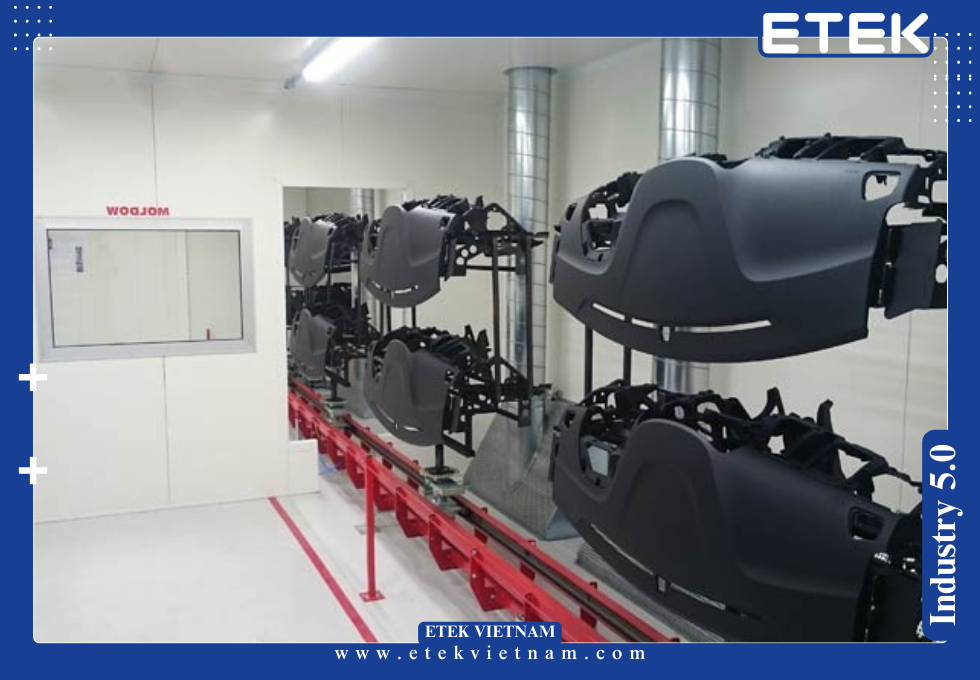

Dây chuyền sơn nhựa cho mặt nạ, yếm xe, tay dắt, nắp che động cơ…
Sơn PU chống va đập, bóng sâu, kháng xăng/dầu, đạt tiêu chuẩn Honda – Yamaha.
Ngành điện tử – gia dụng
Dùng sơn nhựa ABS cho vỏ remote, vỏ tivi, vỏ điều khiển…
Yêu cầu lớp sơn mỏng, độ bóng cao, sấy nhanh bằng UV.
Thiết bị công nghiệp – máy móc
Vỏ thiết bị nhựa kỹ thuật (PA, PC, ABS-PC blend) cần lớp phủ bền, chống dầu, hóa chất nhẹ, chịu nhiệt tốt.
Trang trí nội thất – vật dụng dân dụng
Ốp nhựa giả gỗ, phụ kiện nhựa trang trí, tay nắm nhựa phủ sơn ánh kim… sử dụng sơn nhựa PP kết hợp kỹ thuật tạo hiệu ứng surface effect.
5.1 Giải pháp đồng bộ – tiết kiệm đầu tư ban đầu
ETEK cung cấp giải pháp dây chuyền sơn nhựa trọn gói: tư vấn – thiết kế – chế tạo – lắp đặt – đào tạo – bảo trì.
Chúng tôi tối ưu từng khâu để giảm chi phí đầu tư từ 15–25% so với mua rời từng cụm thiết bị.
ETEK có kinh nghiệm chuyên sâu trong triển khai:
- Sơn nhựa ABS cho xe máy, thiết bị dân dụng
- Sơn nhựa PP dùng trong sản phẩm công nghiệp

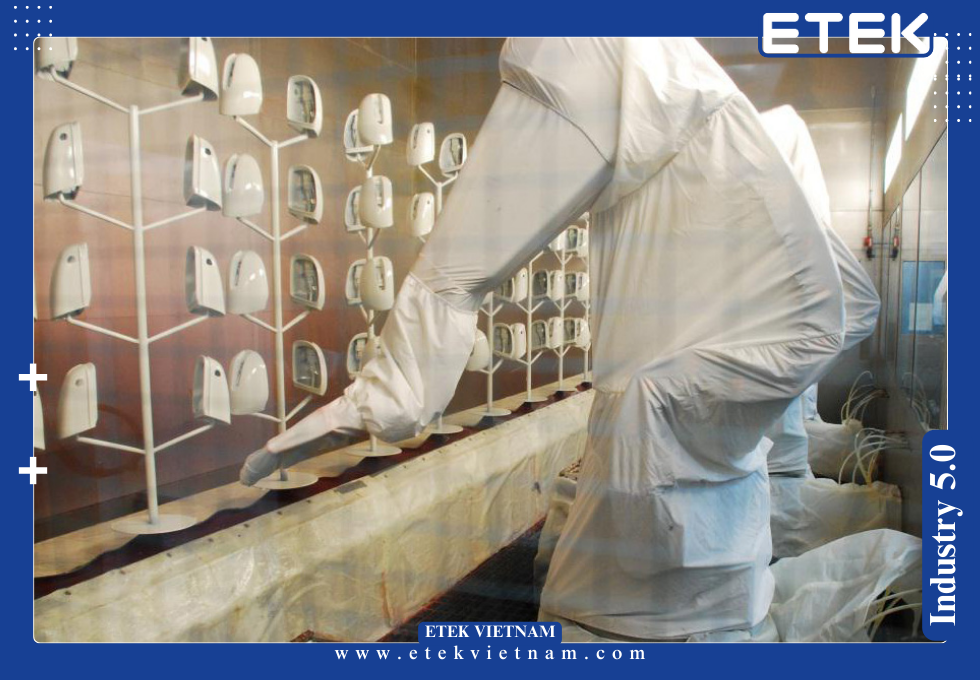

- Hệ thống sơn nhựa tự động với robot phun 6 trục, kết nối SCADA
5.2 Thiết bị đạt chuẩn quốc tế – vận hành ổn định 10–15 năm
Tất cả thiết bị do ETEK cung cấp đều tuân thủ CE, UL, ISO:
- Súng phun: Anest Iwata, Wagner
- Robot: Yaskawa, ABB
- Bộ điều khiển: Siemens S7-1200, Schneider HMI
- Đèn UV: IST METZ (Đức), Primarc (Anh)
Kết cấu thiết bị thiết kế theo tiêu chuẩn 5S – Kaizen, chống tĩnh điện, chống ăn mòn, dễ lau chùi, dễ bảo trì.
Hệ thống có hiệu suất hoạt động OEE ≥ 85%, tỷ lệ tái sử dụng sơn cao, độ ổn định ≥ 98% trong 3 ca/ngày.
5.3 Kinh nghiệm triển khai quốc tế – sẵn sàng cho dự án nước ngoài
ETEK đã cung cấp dây chuyền sơn nhựa cho các nhà máy tại Đông Nam Á, Nam Á và Trung Đông, đặc biệt trong lĩnh vực:
- Linh kiện nhựa xe máy xuất khẩu
- Vỏ điều hòa – quạt – máy lọc không khí
- Hệ thống sơn nhựa tự động phục vụ OEM xuất khẩu
Chúng tôi hỗ trợ đầy đủ hồ sơ FAT, P&ID, CE marking, bản vẽ 3D – layout, tài liệu tiếng Anh, đào tạo kỹ thuật viên tại chỗ.
5.4 Dịch vụ hậu mãi chuyên sâu – phản hồi trong 24–72h
ETEK sở hữu trung tâm kỹ thuật tại Hà Nội, Đà Nẵng và TP. Hồ Chí Minh. Kho linh kiện phụ tùng sẵn có, đảm bảo thay thế trong 24–72 giờ.
Dịch vụ sau bán hàng gồm:
- Bảo trì định kỳ 6 tháng/lần
- Hệ thống SCADA theo dõi online, cảnh báo lỗi sớm
- Đào tạo kỹ thuật viên và hướng dẫn SOP chi tiết
- Giao diện vận hành bằng tiếng Việt – Anh – Nhật
Hệ thống được bảo hành 12–24 tháng, có thể gia hạn 36 tháng theo yêu cầu dự án.
5.5 Dây chuyền linh hoạt – sẵn sàng mở rộng và nâng cấp
Dây chuyền sơn nhựa của ETEK được thiết kế dạng mô-đun, có thể:
- Thay đổi cụm phun – sấy – băng tải
- Thêm buồng sơn, lò UV hoặc lò IR
- Nâng cấp từ phun thủ công lên hệ thống sơn nhựa tự động
- Chuyển đổi công nghệ từ sơn PU sang sơn UV mà không cần thay toàn bộ dây chuyền
ETEK đồng hành cùng doanh nghiệp trong suốt vòng đời dự án, từ vận hành đến mở rộng công suất.
