DÂY CHUYỀN SƠN LINH KIỆN ĐIỆN TỬ

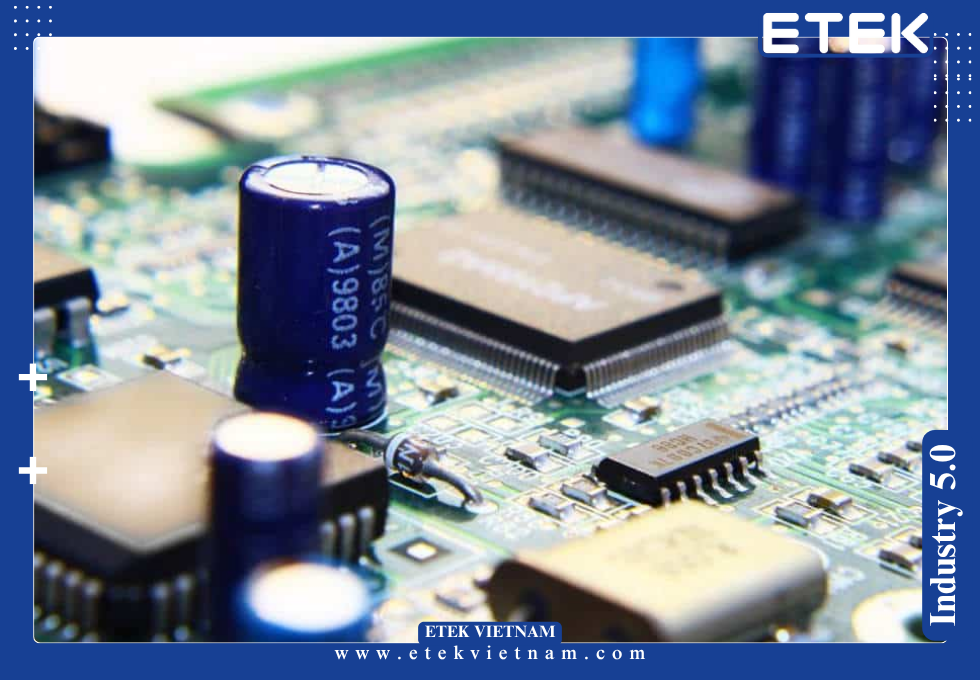

2.1 Cấu trúc hệ thống dây chuyền sơn linh kiện điện tử

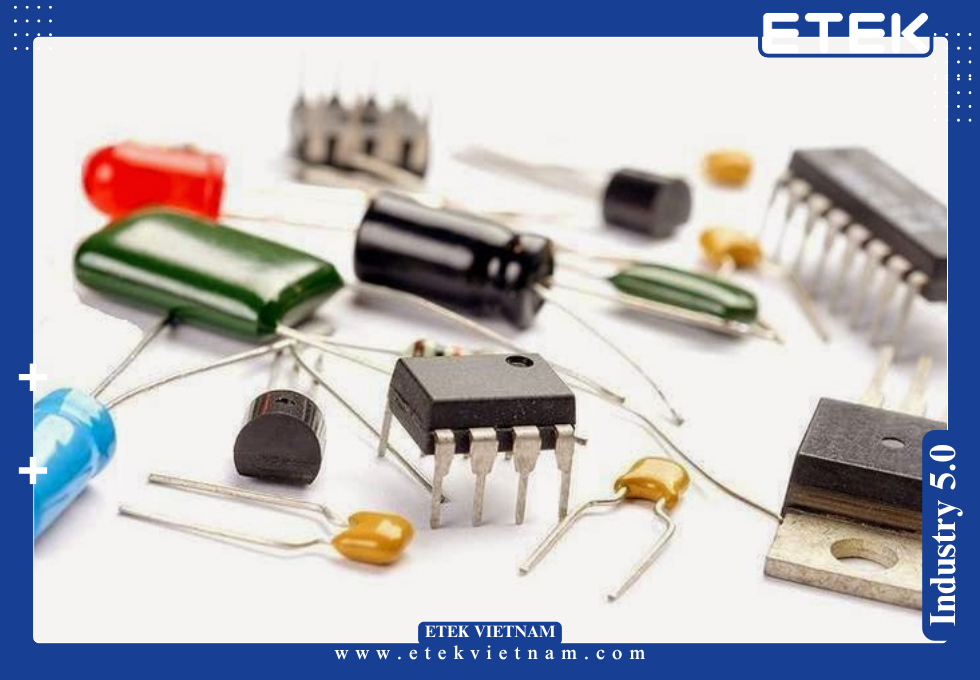

Một hệ thống dây chuyền sơn linh kiện điện tử tiêu chuẩn thường gồm các thành phần sau:

Băng tải chuyển mạch (Conveyor system)
Hệ thống băng tải điều khiển tốc độ biến thiên, sử dụng motor servo hoặc stepper để đồng bộ hóa với thời gian phun và sấy. Hỗ trợ chiều rộng PCB từ 50 mm đến 450 mm. Có thể tích hợp cảm biến đầu cuối để tự động hóa toàn bộ quá trình inline.

Đầu phun (Dispensing/Selective Coating Head)
Loại đầu phun có thể là dạng mist spray, film coating hoặc needle dispensing. Các dòng cao cấp dùng đầu phun xung điện (pulsed jet valve), độ chính xác cao, tốc độ đến 800 mm/s, độ sai số ±0.05 mm, hỗ trợ định hình đường biên chính xác quanh linh kiện.

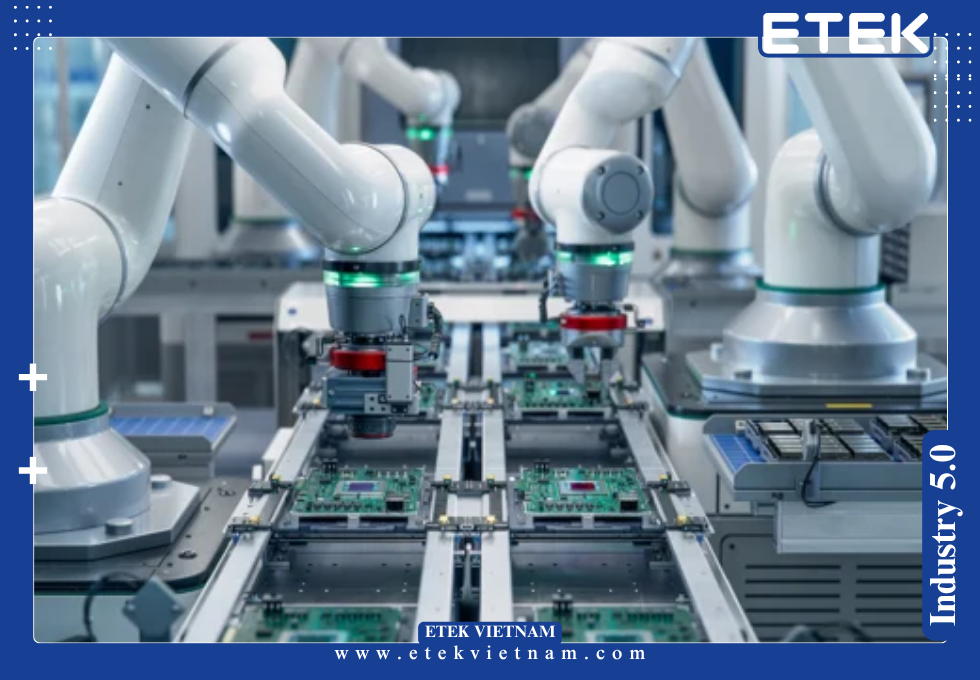

Robot định vị 3–4 trục (Coating Robot System)
Tích hợp trong các mô hình cần phun lớp phủ theo mặt nghiêng hoặc lớp sơn dạng bead bao quanh chân linh kiện. Robot sử dụng động cơ AC hoặc dẫn hướng tuyến tính (linear guide), lập trình theo G-code hoặc giao diện HMI.

Buồng sấy (Curing Unit)

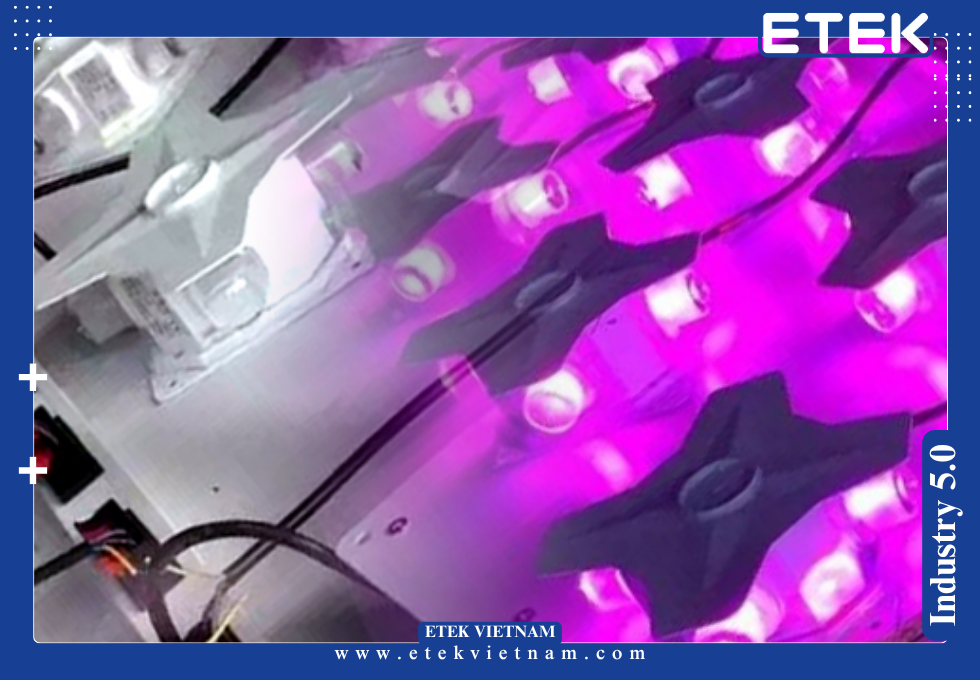

Tùy loại sơn sử dụng, hệ thống có thể tích hợp buồng sấy IR convection (50–120°C), đèn UV (365–395 nm, công suất 100–300 mW/cm²) hoặc tổ hợp cả hai. Buồng sấy thường có nhiều vùng nhiệt khác nhau, tối ưu cho quá trình đóng rắn.

Hệ thống cấp sơn (Fluid Supply System)
Bình chứa sơn áp suất tích hợp bộ khuấy từ hoặc cánh khuấy cơ. Áp suất cấp sơn điều khiển qua van điện từ và cảm biến áp suất tuyến tính. Một số model cao cấp có bộ degassing loại bỏ khí hòa tan trong sơn, tránh bọt khí.

Tủ điều khiển (Control Cabinet)
PLC (thường dùng Siemens S7-1200, Omron NX hoặc Mitsubishi FX) điều khiển toàn bộ hoạt động dây chuyền. Màn hình HMI cảm ứng từ 7–12 inch, hỗ trợ điều chỉnh tham số, lưu chương trình và giao tiếp với hệ thống MES của nhà máy.

Camera kiểm tra UV (Inspection Unit)
Camera CCD công nghệ UV phản chiếu lớp sơn khi có ánh sáng UV chiếu lên. Độ phân giải thường từ 5 MP trở lên. Tự động phát hiện vùng chưa phủ hoặc phủ quá dày/lệch vị trí.

Khay định vị PCB (Fixture/Jig)
Làm bằng nhôm hoặc nhựa chịu nhiệt, giữ PCB cố định trong quá trình di chuyển. Các mẫu cao cấp có khả năng tự định tâm và căn chỉnh độ cao.

2.2 Nguyên lý hoạt động của dây chuyền sơn linh kiện điện tử

Quy trình vận hành điển hình của một dây chuyền sơn linh kiện điện tử gồm các bước:

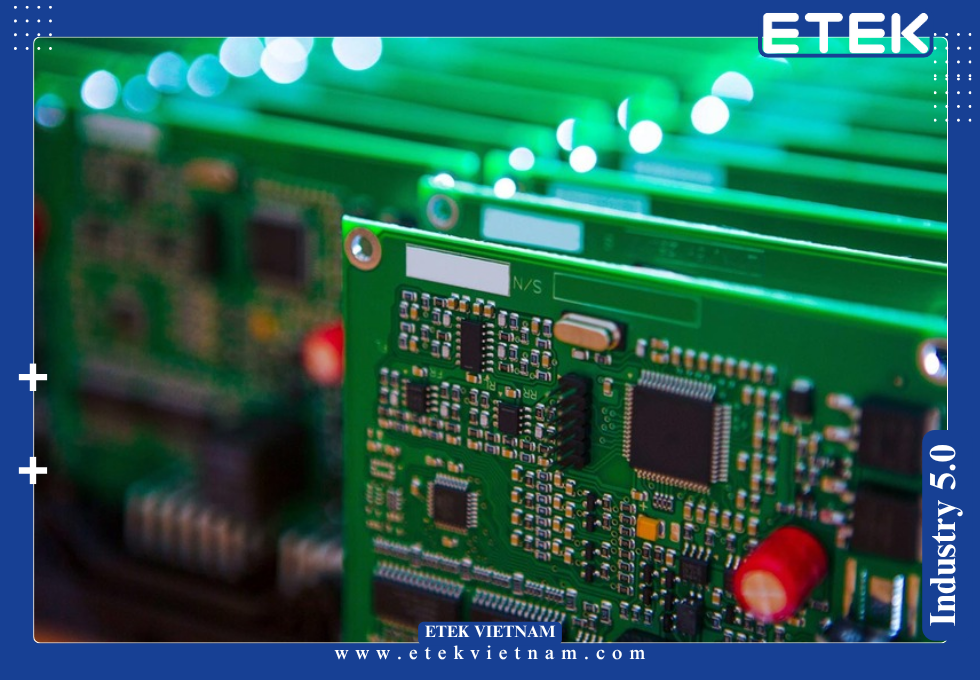

Bước 1: Nạp bo mạch PCB vào khay hoặc băng tải
Bo mạch được đưa vào dây chuyền bằng tay hoặc từ máy in solder paste trước đó (trong trường hợp inline). Cảm biến đầu vào nhận diện kích thước mạch và kích hoạt chu trình.

Bước 2: Định vị và phun sơn
Hệ thống robot hoặc đầu phun di chuyển theo tọa độ đã lập trình để phủ lớp sơn bảo vệ PCB lên vùng cần coating. Lựa chọn kiểu phun (mist, bead, film) phụ thuộc vào thiết kế mạch và độ che phủ yêu cầu.

Bước 3: Sấy/Đóng rắn lớp phủ
Bo mạch được chuyển đến buồng sấy. Nếu dùng sơn chống ẩm UV, lớp phủ đóng rắn ngay sau 2–10 giây khi qua đèn UV. Nếu dùng sơn PU hoặc epoxy, thời gian sấy kéo dài hơn (từ 2–10 phút ở 80–100°C).

Bước 4: Kiểm tra bằng camera UV
Sau khi sấy, lớp conformal coating được kiểm tra qua camera UV để xác định các vùng không đạt chuẩn. Hệ thống có thể lưu ảnh và thông báo lỗi cho kỹ thuật viên hoặc loại bỏ bo mạch lỗi ra ngoài dây chuyền.

Bước 5: Xuất thành phẩm hoặc đưa sang công đoạn tiếp theo
Nếu là dây chuyền inline, PCB sẽ tiếp tục đi đến AOI, kiểm tra điện, lắp ráp housing hoặc đóng gói. Nếu là dây chuyền bán tự động, kỹ thuật viên sẽ lấy mạch ra khỏi khay để chuyển sang bước sau.

3.1 Thông số kỹ thuật điển hình cho dây chuyền sơn linh kiện điện tử

Để đảm bảo hiệu quả sơn bảo vệ PCB và đáp ứng yêu cầu về tốc độ sản xuất, hệ thống dây chuyền sơn linh kiện điện tử cần đạt các thông số kỹ thuật như sau:

Ghi chú:
Các hệ thống dây chuyền sơn linh kiện điện tử cao cấp còn có khả năng giám sát nhiệt độ đầu phun, cảnh báo tắc sơn, kiểm soát lưu lượng từng dòng sơn khác nhau và hỗ trợ đa ngôn ngữ trên HMI.

3.2 Các tiêu chuẩn kỹ thuật quốc tế áp dụng

Dây chuyền sơn linh kiện điện tử phải đáp ứng nghiêm ngặt các tiêu chuẩn quốc tế trong thiết kế – vật liệu – kiểm soát lớp phủ – an toàn – môi trường:

IPC-CC-830B (Hoa Kỳ)
Là tiêu chuẩn phổ biến nhất dành cho lớp sơn bảo vệ PCB trong ngành điện tử. Quy định về:
– Độ bám dính (adhesion test theo ASTM D3359)
– Điện trở cách điện trong môi trường 85°C/85% RH
– Chống ăn mòn sương muối (96 giờ)
– Độ bền nhiệt (125°C trong 24 giờ)
– Tương thích chất trợ hàn

UL94 V-0 (Underwriters Laboratories)
Yêu cầu lớp sơn phủ không cháy lan, tự tắt trong vòng 10 giây, không sinh giọt cháy. Đặc biệt quan trọng với bo mạch dùng trong thiết bị điện dân dụng và ô tô.

ISO 16750-4 (Automotive – Bosch/Audi/GM)
Thử nghiệm lớp phủ dưới rung động cơ học, sốc nhiệt, hơi nước và dầu khoáng. Được yêu cầu trong ngành xe điện, ECU, cảm biến ABS.

RoHS 3 và REACH (Châu Âu)
Yêu cầu loại trừ 200+ chất độc hại trong thành phần sơn chống ẩm, bảo đảm thân thiện môi trường.

ASTM E595 (NASA Outgassing Test)
Áp dụng trong các sản phẩm yêu cầu sơn phủ không bay hơi, không nhiễm tạp khi dùng trong vệ tinh, quân sự, y tế.

CE, TUV, UL
Chứng chỉ an toàn hệ thống điều khiển, phù hợp cho dây chuyền vận hành 24/7 trong môi trường công nghiệp.

3.3 Thương hiệu thiết bị và vật liệu theo phân khúc

Thiết bị phủ sơn (Selective Coating Machine)

Phân khúc cao cấp – Nordson Asymtek (Mỹ)
– Sử dụng đầu phun SC-300, kiểm soát tốc độ và góc phun cực chính xác
– Robot 4 trục, giao tiếp EtherCAT, tốc độ phủ đến 1500 mm/s
– Camera tích hợp phát hiện sai lệch lớp phủ và tự hiệu chỉnh
– Dùng cho Apple, Tesla, Intel

Phân khúc trung cấp – PVA (Mỹ)
– Dòng máy PVA350, cấu trúc compact, đầu phun đa năng
– Phù hợp với coating linh kiện SMT hoặc bo mạch mixed
– Tích hợp đèn sấy UV nội bộ và tùy chọn AOI sau phủ

Phân khúc phổ thông – GLTECH (Trung Quốc)
– Dòng GL-330, hỗ trợ inline, phù hợp cho nhà máy vừa và nhỏ
– Giá thành hợp lý, cấu hình đơn giản, bảo trì nhanh

Vật liệu sơn phủ (Conformal Coating Material)

Phân khúc cao cấp – HumiSeal (Anh)
– Dòng 1B31 (acrylic), 1A33 (urethane), UV40 (UV-curing)
– Độ cách điện >10¹² Ω, kháng hóa chất mạnh, đạt MIL-I-46058C
– Được sử dụng cho hàng không vũ trụ, thiết bị quốc phòng

Phân khúc trung cấp – Electrolube (Anh)
– Sản phẩm ER2074, UR5097 (PU/Epoxy)
– Đóng rắn nhanh, ít VOC, không ảnh hưởng thiết bị quang
– Tốt cho PCB dạng LED, cảm biến, mô-đun nguồn

Phân khúc phổ thông – Dynatex (Đài Loan)
– Dòng DY-8300, DY-8350 (acrylic nhanh khô)
– Đạt tiêu chuẩn RoHS, ISO 9001, khô trong vòng 30 phút
– Phù hợp với các sản phẩm điện tử tiêu dùng, chi phí thấp

4.1 Lợi ích kỹ thuật và sản xuất

Việc đầu tư hệ thống dây chuyền sơn linh kiện điện tử mang lại nhiều lợi ích:

Bảo vệ bo mạch – kéo dài tuổi thọ sản phẩm
Lớp sơn chống ẩm giúp cách ly PCB với môi trường, giảm hư hỏng do chập điện, ăn mòn điện hóa, sương muối, hơi nước.

Tối ưu quy trình – giảm nhân công, tăng sản lượng
Dây chuyền tự động có thể phủ đến 1000–1200 PCB/giờ, giảm 70–80% thời gian thao tác so với sơn tay.

Kiểm soát chất lượng – đồng bộ hóa sản xuất
Kết nối với hệ thống MES/SCADA để lưu trữ hình ảnh lớp phủ, truy xuất lỗi, nâng cao năng lực kiểm tra inline.

Nâng cao khả năng cạnh tranh khi xuất khẩu
Tuân thủ các tiêu chuẩn quốc tế (UL, CE, RoHS) giúp sản phẩm đáp ứng yêu cầu thị trường EU, Bắc Mỹ, Nhật Bản.

Hạn chế lỗi sau bán hàng – giảm chi phí bảo hành
Nhà máy có thể giảm tỷ lệ lỗi liên quan đến ẩm mốc, bụi bẩn xuống dưới 0.5% – cải thiện đáng kể uy tín và tỷ lệ chấp nhận sản phẩm đầu ra.

4.2 Ứng dụng thực tiễn theo ngành

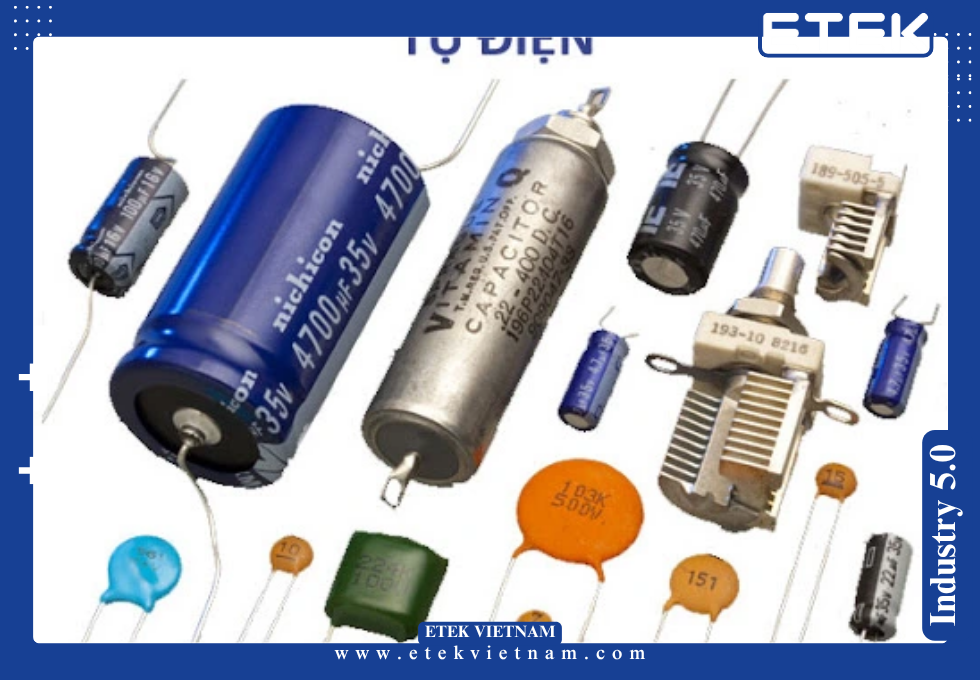

Ngành điện tử tiêu dùng (Consumer Electronics)
– Các thiết bị như tai nghe Bluetooth, loa di động, đồng hồ thông minh, camera hành trình đều yêu cầu sơn chống ẩm để bảo vệ bảng mạch khỏi độ ẩm, mồ hôi và nước bắn.

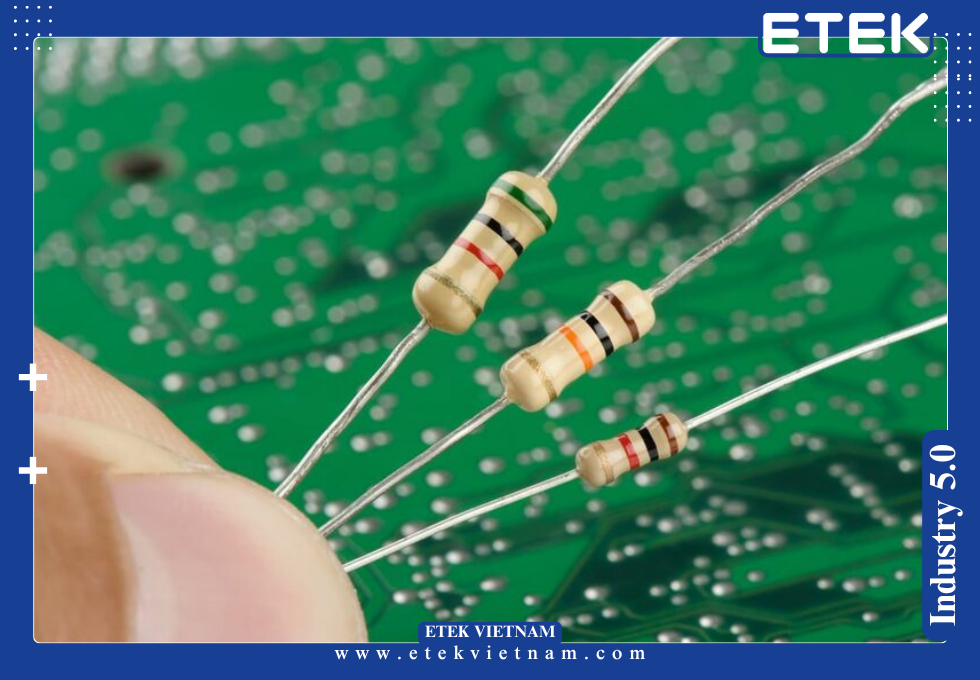

– Lớp coating linh kiện SMT giúp tăng độ bền va đập và ổn định điện trở trong điều kiện nhiệt độ dao động.
– Dây chuyền inline tốc độ cao giúp đáp ứng sản lượng hàng triệu thiết bị mỗi tháng.

Ngành điện tử ô tô (Automotive Electronics)
– Các mô-đun như ECU, cảm biến ABS, bộ điều khiển đèn pha LED, hệ thống radar… phải đạt tiêu chuẩn ISO 16750-4.
– Dây chuyền dây chuyền sơn linh kiện điện tử sử dụng sơn PU hoặc UV dạng low-VOC, độ bám dính cao, chống rung và sốc nhiệt.
– Ứng dụng AOI sau phủ giúp xác định chính xác lỗi nhỏ trong lớp sơn bảo vệ PCB, đảm bảo 100% truy xuất.

Thiết bị IoT – thiết bị công nghiệp
– Cảm biến đo độ ẩm, áp suất, smart meter, gateway sử dụng lớp phủ epoxy cách điện, chống nhiễu tín hiệu RF.
– Yêu cầu thiết kế sơn định hình quanh linh kiện có chiều cao khác nhau, dùng đầu phun bead chính xác.
– Giải pháp conformal coating UV đóng rắn nhanh giúp tăng tốc độ xử lý lô hàng.

Chiếu sáng LED công nghiệp & ngoài trời
– Dùng sơn bảo vệ PCB chống sương muối, axit nhẹ và bụi mịn trong môi trường nhà xưởng, đèn đường, đèn biển báo.
– Lớp phủ đạt chuẩn UL94 V-0 giúp đảm bảo an toàn cháy nổ khi nhiệt độ tăng cao.
– Phù hợp cho nhà máy sản xuất đèn LED công suất lớn và mô-đun thông minh (smart driver).

Điện tử quân sự – hàng không – y tế
– Thiết bị radar, điều khiển từ xa, hệ thống cảm biến y tế yêu cầu lớp phủ không bay hơi, đạt chuẩn ASTM E595.
– Dây chuyền tích hợp robot và cảm biến chống nhiễm tạp giúp đạt yêu cầu phòng sạch class 10,000 hoặc cao hơn.
– Lưu trữ dữ liệu lớp phủ theo thời gian thực để phục vụ chứng nhận và hậu kiểm.

5.1 Giải pháp tổng thể – tối ưu chi phí và vận hành

ETEK cung cấp dây chuyền sơn linh kiện điện tử dạng turnkey từ khảo sát – tư vấn – thiết kế – thi công – nghiệm thu – đào tạo – bảo trì.
Đội ngũ kỹ sư điện tử và cơ khí tự động của ETEK trực tiếp thiết kế sơ đồ dòng chảy vật liệu, bố trí thiết bị và lựa chọn loại sơn phù hợp.
Khách hàng tiết kiệm 15–20% chi phí so với việc mua rời từng thiết bị từ nhiều nhà cung cấp.

5.2 Thiết bị nhập khẩu chính hãng – đạt chuẩn quốc tế

Tất cả thành phần chính trong dây chuyền sơn linh kiện điện tử của ETEK đều có nguồn gốc rõ ràng, đạt tiêu chuẩn CE – UL – TUV – RoHS.
Buồng phun được nhập từ Nordson/PVA, đèn UV từ Phoseon, robot phủ từ Techvalley Hàn Quốc hoặc tự phát triển nội địa theo chuẩn quốc tế.
ETEK cam kết tuổi thọ thiết bị trên 10 năm, thời gian bảo hành từ 12–24 tháng, bảo trì định kỳ mỗi 6 tháng.

5.3 Khả năng triển khai quốc tế – đội ngũ chuyên sâu

ETEK đã triển khai dây chuyền sơn linh kiện điện tử cho các khách hàng tại Việt Nam và khu vực Đông Nam Á, Trung Đông, châu Phi.
Đội kỹ sư có chứng chỉ IPC-A-610, có kinh nghiệm thiết kế lớp phủ trong lĩnh vực điện tử ô tô, quốc phòng, hàng không.
Hệ thống được xây dựng theo mô hình “tùy chỉnh theo ngành”, đảm bảo phù hợp với điều kiện khí hậu, tiêu chuẩn quốc gia và yêu cầu kỹ thuật riêng của từng khu vực.

5.4 Hệ thống SCADA giám sát – kiểm soát toàn diện

Dây chuyền được tích hợp hệ thống giám sát từ xa qua SCADA:
– Theo dõi nhiệt độ sấy, tốc độ đầu phun, trạng thái lớp phủ theo thời gian thực
– Lưu trữ ảnh UV lớp phủ và log dữ liệu đến 2 năm
– Cảnh báo lệch áp, lỗi motor, bơm kẹt, lớp phủ không đạt
– Hỗ trợ kết nối MES để quản lý batch, truy xuất từng bo mạch

5.5 Dịch vụ hậu mãi 24/7 – kho linh kiện sẵn sàng

ETEK duy trì đội kỹ sư hỗ trợ kỹ thuật tại 3 vùng trọng điểm: miền Bắc, miền Trung, miền Nam.
Phản hồi sự cố trong vòng 8 giờ làm việc, thay thế thiết bị trong vòng 48 giờ.
Kho dự phòng luôn có sẵn: đầu phun, đèn UV, bơm sơn, HMI Siemens, mô-đun IO, biến tần, khay giữ mạch…
Cam kết thời gian dừng máy không quá 1.5% trong toàn bộ chu kỳ sản xuất
