DÂY CHUYỀN SƠN KIM LOẠI, NHÔM, THÉP
Dây chuyền sơn kim loại là giải pháp toàn diện giúp hoàn thiện bề mặt vật liệu như nhôm, thép, hợp kim trong các ngành công nghiệp cơ khí, nội thất, thiết bị gia dụng và sản phẩm xuất khẩu. Với cấu trúc bao gồm buồng sơn, hệ thống xử lý bề mặt, lò sấy và điều khiển tự động, dây chuyền có thể áp dụng nhiều công nghệ sơn: sơn tĩnh điện, sơn dung môi, sơn nước, sơn ED, phù hợp từng loại vật liệu và mục đích sử dụng.
Dây chuyền sơn kim loại là hệ thống tích hợp các thiết bị chuyên dùng để xử lý bề mặt và phủ lớp sơn bảo vệ hoặc trang trí cho các sản phẩm kim loại. Ứng dụng rộng rãi trong ngành cơ khí chế tạo, kết cấu thép, gia công nhôm kính, điện máy và xuất khẩu.
Tùy theo loại vật liệu như nhôm định hình, tấm thép, thép ống hay hợp kim kẽm-nhôm, hệ thống sẽ lựa chọn công nghệ và cấu hình riêng. Ví dụ: dây chuyền sơn nhôm thường dùng sơn tĩnh điện bột Polyester hoặc Super Durable; dây chuyền sơn thép dùng sơn dung môi epoxy hoặc sơn ED cho các chi tiết kết cấu lớn, chống ăn mòn cao.
Hệ thống có thể vận hành liên tục với năng suất lên đến 2.000 sản phẩm/ngày, độ phủ đều, khả năng kháng thời tiết, chống tia UV, kháng hóa chất cao, giúp tăng tuổi thọ và giá trị thẩm mỹ sản phẩm.
2.1 Cấu trúc cơ bản của dây chuyền sơn kim loại
Một dây chuyền sơn kim loại tiêu chuẩn bao gồm:
- Hệ thống xử lý bề mặt
Tẩy dầu – tẩy rỉ – phosphate hóa
Cấu hình: 3 – 7 bể liên tục hoặc buồng phun hóa chất
Nhiệt độ tẩy: 40 – 60°C, thời gian: 5 – 15 phút

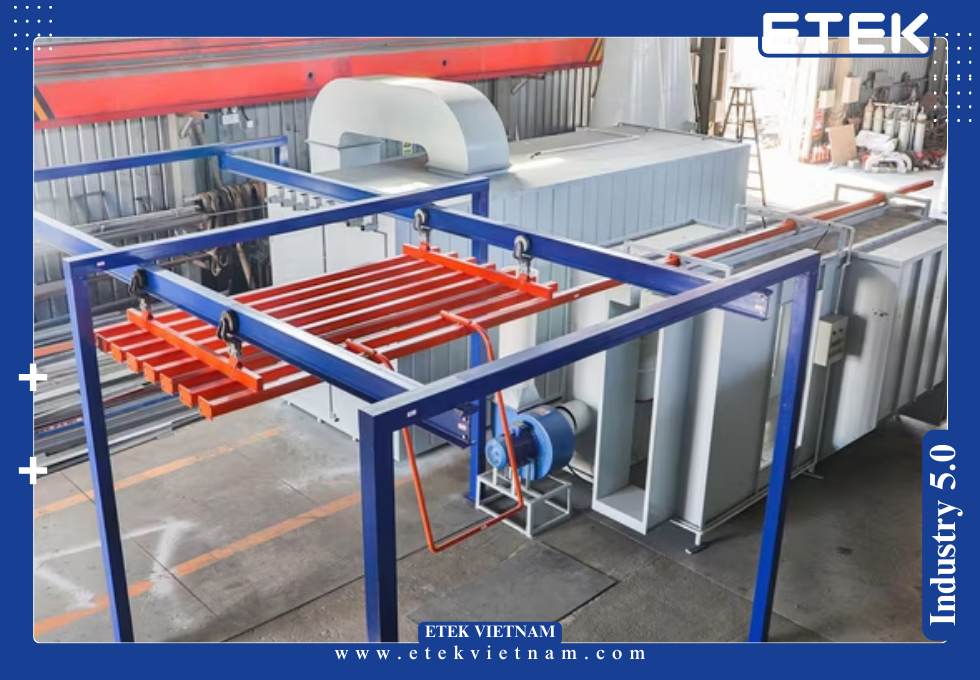

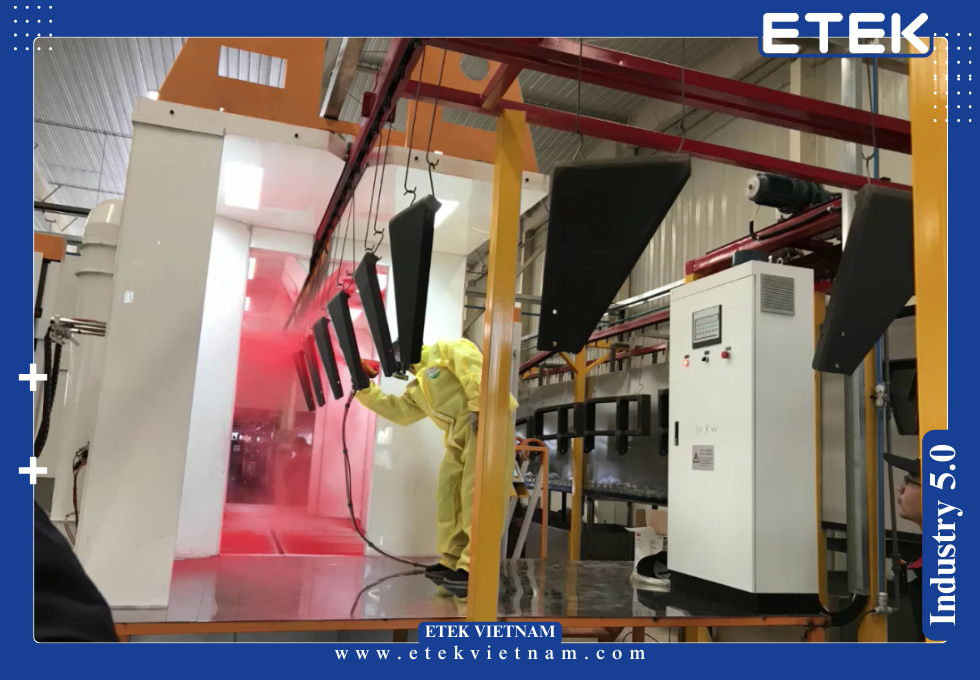

Hiệu suất làm sạch: >98%, độ bám sơn tăng 2 – 3 lần - Buồng sơn – phòng phun sơn tĩnh điện
Sử dụng súng sơn Gema/ Wagner (Thụy Sĩ, Đức)
Điện áp phun: 60 – 100 kV
Áp suất khí: 3 – 6 bar
Khả năng thu hồi bột: ≥ 95% (Cyclone + lọc túi)
Đối với hệ thống sơn kim loại dạng dung môi: tích hợp buồng lọc sơn ướt bằng màng nước hoặc giấy lọc than - Lò sấy – lò polymer hóa
Công suất: 100 – 400 kW
Nhiệt độ: 160 – 220°C (sơn bột), 60 – 120°C (sơn nước/dung môi)
Thời gian sấy: 15 – 30 phút
Dạng: dạng chữ U, chữ L hoặc straight line

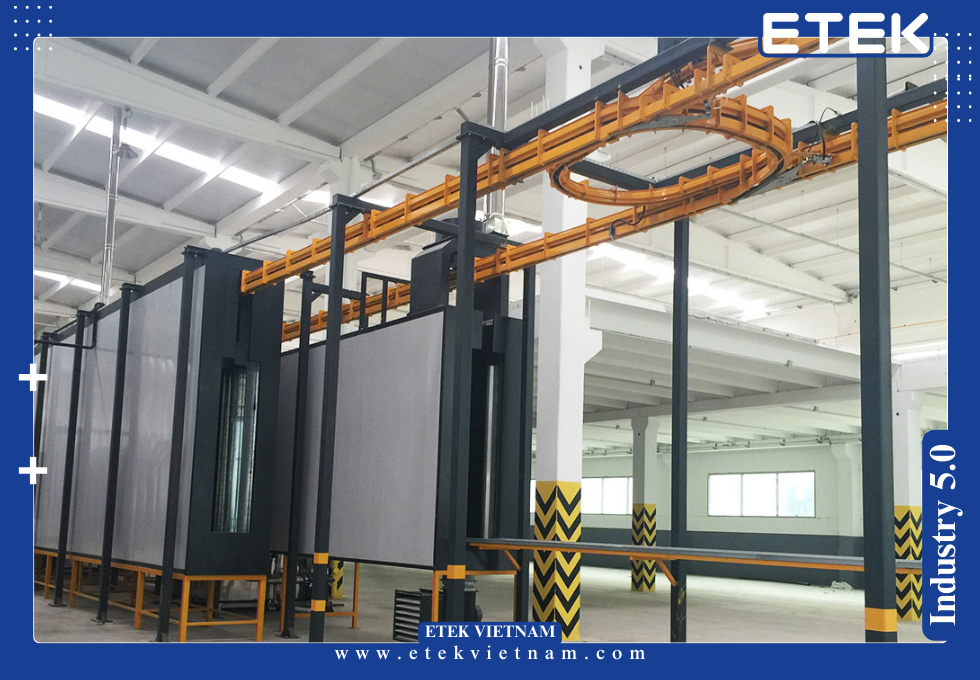

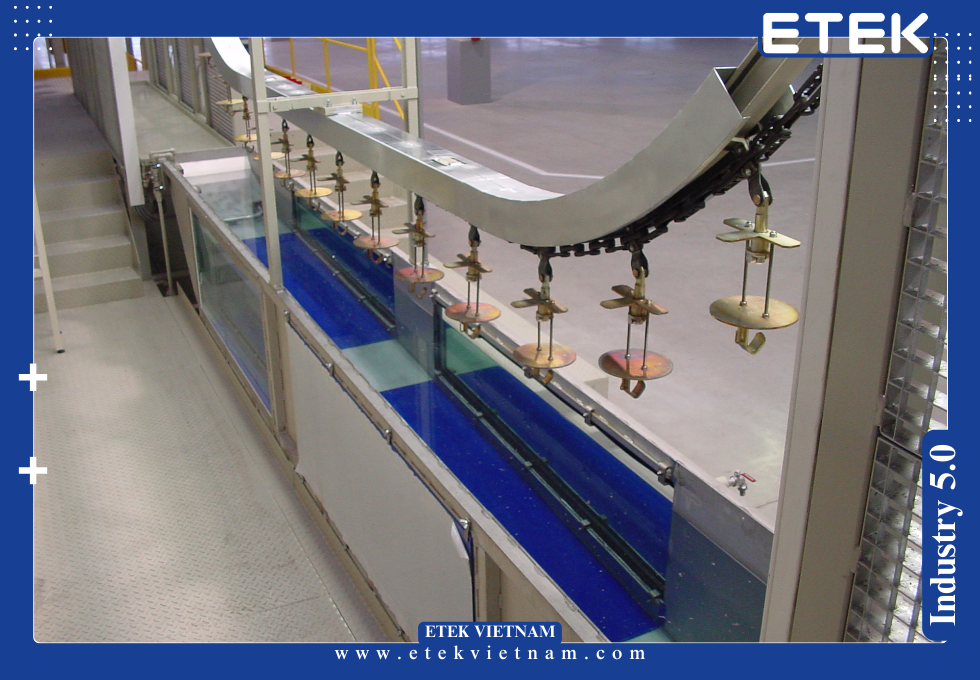

Nhiên liệu: điện trở, gas, dầu DO, hoặc bức xạ hồng ngoại IR - Băng tải treo hoặc băng tải con lăn
Tải trọng: 20 – 120 kg/m móc treo
Tốc độ: 0.5 – 3.0 m/phút
Tích hợp cảm biến vị trí sản phẩm, PLC điều khiển hành trình - Hệ thống điều khiển trung tâm – PLC – HMI
Tự động hóa toàn bộ: từ bể hóa chất đến sấy khô
Cảm biến nhiệt độ, áp suất, tốc độ truyền tải
Lưu trữ lịch sử vận hành, dữ liệu cảnh báo, báo cáo SCADA - Hệ thống xử lý khí thải – lọc bụi sơn – VOC
Lọc khô hoặc màng nước, sử dụng than hoạt tính
Hiệu suất xử lý VOC: ≥ 90%, bụi sơn: ≤ 5 mg/m³
Đạt tiêu chuẩn môi trường QCVN/EN 12198:2020
2.2 Nguyên lý hoạt động của hệ thống sơn kim loại
Quy trình tổng thể:
Xử lý bề mặt → Sấy khô → Phun sơn → Sấy hoàn thiện → Kiểm tra & đóng gói
Kim loại đầu vào được tẩy dầu, tẩy gỉ và xử lý hóa chất (phosphate hoặc zirconium), giúp tạo độ bám cho lớp sơn.
Sản phẩm sau đó được sấy sơ bộ để khử ẩm, đưa vào buồng phun. Tại đây, hệ thống sơn kim loại thực hiện phủ lớp sơn bằng công nghệ phù hợp:
- Sơn bột (powder coating): phủ đều bằng tĩnh điện, không dung môi, thân thiện môi trường
- Sơn dung môi (solvent-based): phù hợp với sản phẩm yêu cầu độ bóng cao
- Sơn ED (Electro-Deposition): nhúng điện hóa cho bề mặt phức tạp như chi tiết ô tô, xe máy
- Sơn nước (water-based): cho môi trường có yêu cầu phát thải VOC thấp
Sản phẩm sau khi phun được đưa vào lò sấy. Với dây chuyền sơn nhôm dùng sơn bột, lò cần đạt ≥ 180°C trong 20 phút để polymer hóa hoàn toàn. Cuối cùng là bước kiểm tra độ dày, màu sắc, độ bóng và độ bám dính.
3.1 Thông số kỹ thuật điển hình
| Hạng mục kỹ thuật | Tham số phổ biến |
| Nhiệt độ sấy sơn bột | 160 – 220°C trong 15 – 25 phút |
| Điện áp súng sơn tĩnh điện | 60 – 100 kV |
| Áp suất khí phun sơn | 3 – 6 bar |
| Tốc độ băng tải | 0.5 – 3.0 m/phút |
| Tải trọng băng treo | 20 – 120 kg/m móc |
| Lưu lượng khí thải xử lý | 3.000 – 12.000 m³/h |
| Hiệu suất thu hồi bột | ≥ 95% (hệ thống Cyclone + lọc túi) |
| Hiệu suất xử lý VOC | ≥ 90% với lọc than hoạt tính |
| Độ dày lớp sơn sau polymer hóa | 60 – 120 µm (sơn bột); 20 – 40 µm (sơn dung môi) |
| Sai số độ dày | ±5 µm |
| Chênh lệch màu ΔE | ≤ 1.5 theo tiêu chuẩn CIE LAB |
| Hiệu suất vận hành tổng thể | ≥ 85% (OEE cho dây chuyền khép kín) |
Dây chuyền sơn thép thường yêu cầu lớp sơn phủ kép (primer + topcoat), lớp phủ sơn epoxy hoặc PU chống ăn mòn, độ bền ≥ 500 giờ muối mặn (salt spray test).
3.2 Tiêu chuẩn quốc tế áp dụng
Tiêu chuẩn kỹ thuật lớp sơn:
- ASTM D3359: Độ bám dính lớp sơn
- ISO 2409: Độ bám (cross hatch)
- ASTM D3363: Độ cứng bút chì
- ISO 2813: Độ bóng
- ASTM B117: Kháng ăn mòn phun muối (salt spray)
Tiêu chuẩn thiết bị & môi trường:
- EN 12215: Tiêu chuẩn an toàn cho hệ thống sơn kim loại
- CE Marking: Tiêu chuẩn lưu hành thiết bị tại châu Âu
- UL 508A: An toàn điện cho tủ điều khiển
- ISO 14001: Quản lý môi trường
- ISO 50001: Quản lý năng lượng nhà máy sơn
Tiêu chuẩn kiểm định sản phẩm:
- ISO 9001: Quản lý chất lượng tổng thể
- ISO 12944: Phân loại hệ sơn theo độ bền chống ăn mòn
- ISO 6272: Kiểm tra độ bền va đập (impact resistance)
- ISO 4628: Đánh giá bề mặt lỗi sau sơn
3.3 Các thương hiệu nổi bật theo phân khúc
Phân khúc cao cấp – Nordson (Mỹ)
Hãng dẫn đầu toàn cầu về hệ thống sơn kim loại tĩnh điện, buồng phun kín, tự động chuyển màu trong <15 phút. Tích hợp điều khiển thông minh và SCADA.
Phân khúc trung cấp – Gema (Thụy Sĩ)
Chuyên dùng trong dây chuyền sơn nhôm, khả năng phun chính xác, tiết kiệm bột 20–30%, được sử dụng rộng rãi tại Đông Nam Á và Trung Đông.
Phân khúc phổ thông – Yangzhou Hongda (Trung Quốc)
Cung cấp buồng phun, lò sấy, băng tải con lăn giá hợp lý, phù hợp với dây chuyền sơn thép cỡ vừa và nhỏ, chi phí đầu tư thấp.
4.1 Lợi ích kỹ thuật – kinh tế – môi trường
Tăng gấp đôi năng suất
So với sơn thủ công, dây chuyền sơn kim loại tự động hóa toàn bộ quy trình từ xử lý bề mặt đến đóng gói, năng suất tăng 100 – 200%.
Tiết kiệm vật tư – giảm tiêu hao
Hồi lưu bột sơn hiệu suất ≥ 95%, tiêu hao khí nén tối ưu, sử dụng PLC giúp tiết kiệm 20–30% chi phí vận hành mỗi tháng.
Nâng cao chất lượng bề mặt
Lớp sơn đều, bóng, bám dính tốt. Độ sai lệch màu ≤ ΔE 1.5, đáp ứng yêu cầu xuất khẩu đi châu Âu, Nhật Bản, Trung Đông.
Tuân thủ tiêu chuẩn môi trường
Lọc khí VOC, thu bụi sơn theo tiêu chuẩn ISO 14001, giúp nhà máy đáp ứng quy định phát thải, không ảnh hưởng tới nhân công.
Tối ưu hóa chi phí dài hạn
Tuổi thọ trung bình hệ thống 10–15 năm. Vòng đời khấu hao thiết bị hợp lý, ROI dưới 2.5 năm, chi phí bảo trì <1%/năm.
4.2 Ứng dụng thực tế trong sản xuất công nghiệp
Ngành cơ khí chế tạo

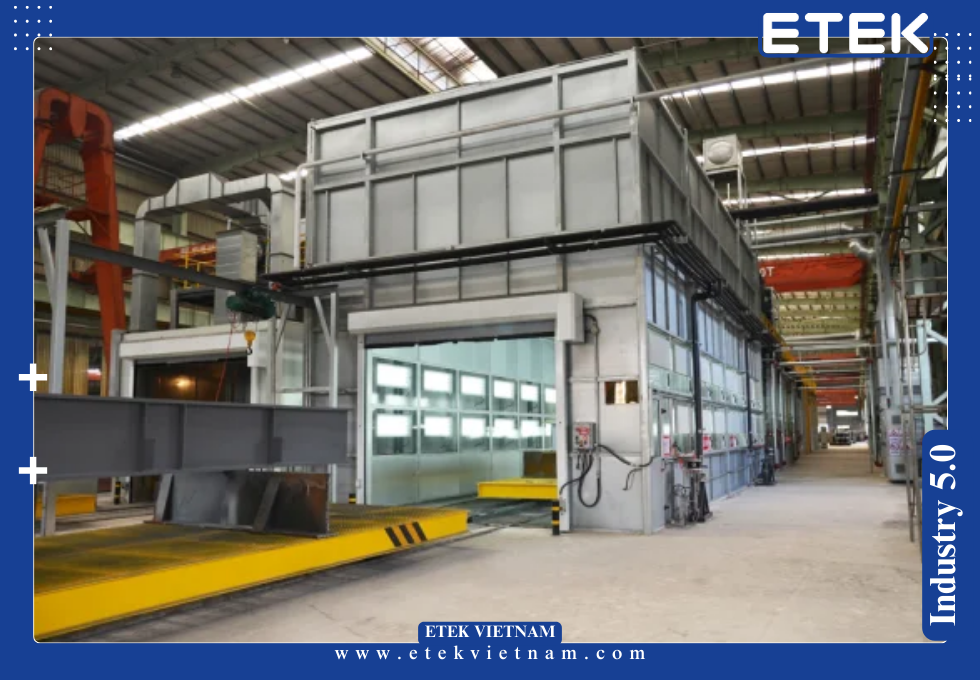

Dây chuyền sơn thép áp dụng cho khung máy, tủ điện, kết cấu hàn. Sơn epoxy 2K hoặc sơn PU chống ăn mòn, chịu va đập.
Ngành nhôm kính – nội thất nhôm
Dây chuyền sơn nhôm phủ màu trang trí (đen, trắng, vân gỗ…) bằng sơn bột Polyester TGIC-free, tăng tuổi thọ ngoài trời ≥ 15 năm.
Ngành điện máy – điện lạnh
Vỏ máy lạnh, tủ đông, máy giặt… cần lớp phủ kháng hóa chất, chống trầy xước. Hệ thống sơn kim loại giúp đảm bảo đồng đều lớp sơn trên bề mặt phức tạp.
Xe máy – ô tô – xe điện
Dùng sơn ED hoặc sơn tĩnh điện hybrid để phủ lớp lót chống rỉ cho khung xe, bộ phận máy. Đạt độ bền ≥ 1000 giờ muối mặn.
Xuất khẩu hàng kim khí OEM
Các thương hiệu OEM quốc tế yêu cầu nhà máy có dây chuyền sơn kim loại đạt tiêu chuẩn CE, hệ thống kiểm soát chất lượng theo ISO 9001 – 12944.
5.1 Cung cấp giải pháp tổng thể – tiết kiệm đầu tư ban đầu
ETEK là đơn vị chuyên thiết kế, chế tạo và lắp đặt dây chuyền sơn kim loại trọn gói.
Khách hàng được tư vấn cấu hình tối ưu theo từng loại vật liệu: dây chuyền sơn nhôm, dây chuyền sơn thép hoặc hỗn hợp nhôm-thép-hợp kim.
ETEK giúp doanh nghiệp tiết kiệm đến 20% chi phí nhờ:
- Thiết kế dây chuyền đồng bộ
- Lựa chọn thiết bị chuẩn hóa
- Tích hợp điều khiển tự động hóa từ đầu
Chúng tôi có kinh nghiệm với các layout chữ I, U, L phù hợp cho diện tích nhà xưởng từ 300 – 5.000 m².
5.2 Hệ thống đạt chuẩn quốc tế – độ bền trên 15 năm
Toàn bộ hệ thống sơn kim loại do ETEK triển khai sử dụng:
- Súng sơn Gema, Wagner (châu Âu)
- PLC Siemens, HMI Schneider
- Cyclone lọc sơn và hệ thống VOC đạt tiêu chuẩn CE, UL
Chúng tôi cam kết:
- PR (Hiệu suất vận hành) ≥ 85%
- Tổn hao vật tư <10%
- Lớp sơn bám dính đạt mức 5B theo ASTM D3359
- Bảo hành thiết bị 18 – 36 tháng
5.3 Đội ngũ triển khai quốc tế – linh hoạt theo vùng miền
ETEK đã thực hiện nhiều dự án tại Đông Nam Á, Nam Á và Trung Đông, bao gồm:
- Dây chuyền sơn thép cho khung máy tại Thái Lan
- Dây chuyền sơn nhôm định hình tại UAE
- Hệ thống sơn kim loại kết cấu nhẹ cho thị trường Bangladesh
Chúng tôi cung cấp bản vẽ 2D/3D, P&ID, sơ đồ điều khiển logic, biên bản FAT/SAT phù hợp yêu cầu kiểm định và đấu thầu quốc tế.
5.4 Dịch vụ sau bán hàng chuyên nghiệp – phản hồi trong 24h
ETEK có 3 trung tâm bảo trì tại Hà Nội – Đà Nẵng – TP.HCM.
Kho linh kiện gồm hơn 500 chủng loại phụ tùng: súng sơn, bộ lọc, dây dẫn, cảm biến, mô tơ… có sẵn thay thế nhanh.
Chúng tôi cung cấp:
- Bảo trì định kỳ 6 tháng/lần
- Đào tạo vận hành – bảo dưỡng tại chỗ
- Chẩn đoán sự cố qua SCADA từ xa
- Thay thế linh kiện trong 24 – 72h tùy cấp độ lỗi
Dịch vụ hậu mãi được kiểm soát bởi hệ thống ERP, có báo cáo định kỳ cho khách hàng.
5.5 Tùy biến linh hoạt – mở rộng nâng cấp dễ dàng
ETEK thiết kế dây chuyền sơn kim loại dạng mô-đun.
Khi doanh nghiệp mở rộng sản xuất, có thể nâng cấp dễ dàng:
- Thêm buồng phun/sấy
- Thay đổi súng sơn đơn → robot phun
- Nâng cấp lọc khí thủ công → tự động hóa
Ngoài ra, có thể chuyển đổi công nghệ từ sơn dung môi sang sơn nước hoặc sơn bột mà không cần thay thế toàn bộ dây chuyền.
ETEK luôn đồng hành trong quá trình mở rộng quy mô và cải tiến công nghệ sản xuất của doanh nghiệp.
