DÂY CHUYỀN SƠN DUNG MÔI
Dây chuyền sơn dung môi là giải pháp xử lý bề mặt chất lượng cao cho các ngành nội thất, ô tô, kim loại và nhựa. Bài viết trình bày tổng quan nguyên lý, thiết bị, quy trình và tiêu chuẩn kỹ thuật của hệ thống này, giúp doanh nghiệp tối ưu hiệu quả sản xuất.
Dây chuyền sơn dung môi là hệ thống sử dụng sơn gốc dung môi hữu cơ (PU, NC, Acrylic…) để phủ lên bề mặt vật liệu nhằm tạo lớp màng bảo vệ và hoàn thiện thẩm mỹ.
Khác với dây chuyền sơn nước hay sơn tĩnh điện, hệ thống sơn dung môi cho độ bám dính, độ bóng và khả năng chống chịu hóa chất vượt trội. Tuy nhiên, hệ thống cũng đi kèm yêu cầu nghiêm ngặt về an toàn cháy nổ và xử lý khí thải sơn dung môi do phát sinh VOC.
Ứng dụng phổ biến trong nội thất gỗ tự nhiên, sản phẩm sơn bóng cao, thiết bị kim loại, linh kiện xe hơi và các sản phẩm yêu cầu màu sắc sắc nét, mịn, đều.

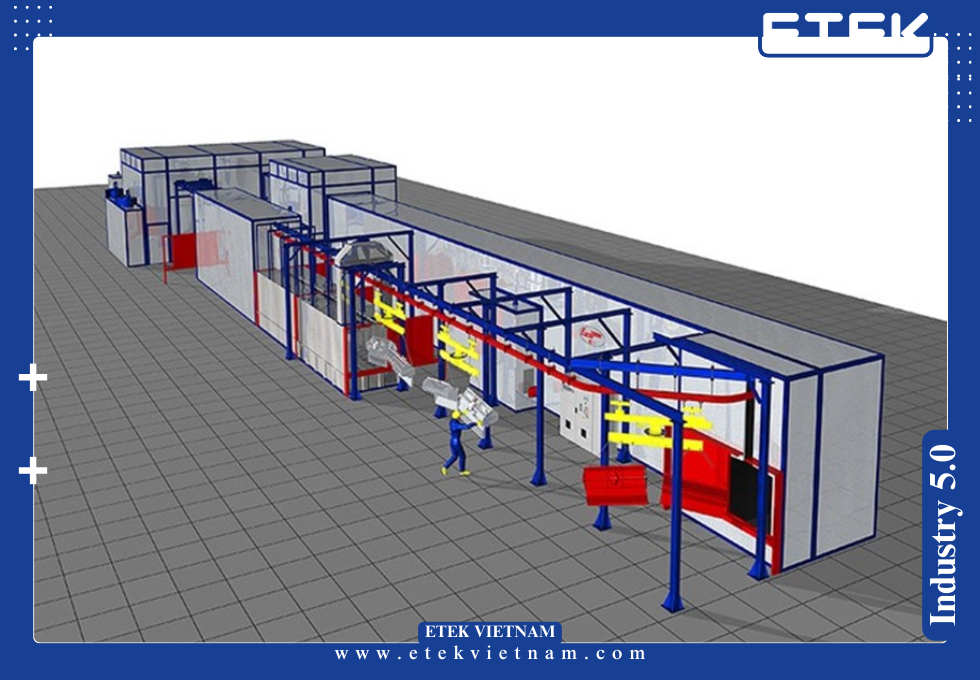

2.1 Cấu tạo dây chuyền sơn dung môi tiêu chuẩn
Một dây chuyền sơn dung môi thường bao gồm các thành phần chính:
Buồng sơn áp lực kín
Thiết kế dạng hút đáy hoặc tuần hoàn, tích hợp màng nước hoặc lọc khô, giúp thu hồi sơn dư và ngăn tạp chất lẫn vào sản phẩm. Áp suất dương được kiểm soát qua cảm biến và quạt hút cấp – xả.
Súng phun sơn dung môi (solvent spray gun)
Hoạt động theo nguyên lý airless, air-assisted hoặc HVLP. Phù hợp với các loại sơn PU, sơn NC có độ nhớt thấp – trung bình. Áp suất phổ biến: 2–4 bar, lưu lượng: 300–600 ml/phút.
Hệ thống gia nhiệt và sấy hoàn thiện
Tùy vào loại sơn, hệ thống sơn dung môi có thể dùng lò sấy gas, điện trở, hoặc hồng ngoại với nhiệt độ 60–130°C. Tốc độ sấy điều chỉnh qua biến tần và PID.

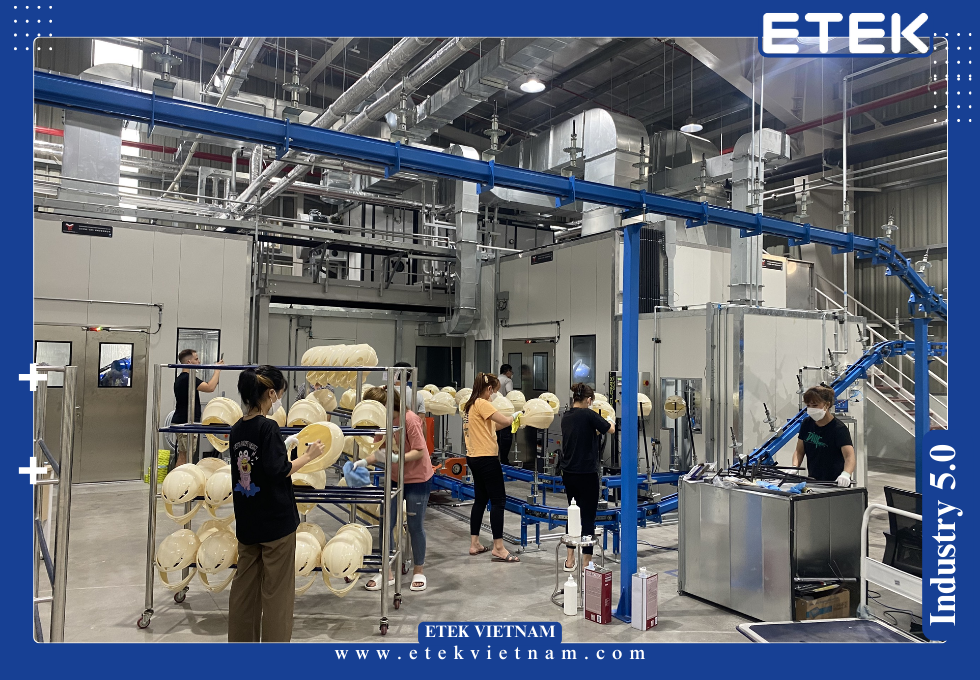

Dây chuyền băng tải và treo sản phẩm
Loại xích treo hoặc sàn lăn, tốc độ 0.4–1.2 m/phút. Tải trọng 20–100 kg/m, phù hợp nhiều kích thước sản phẩm.

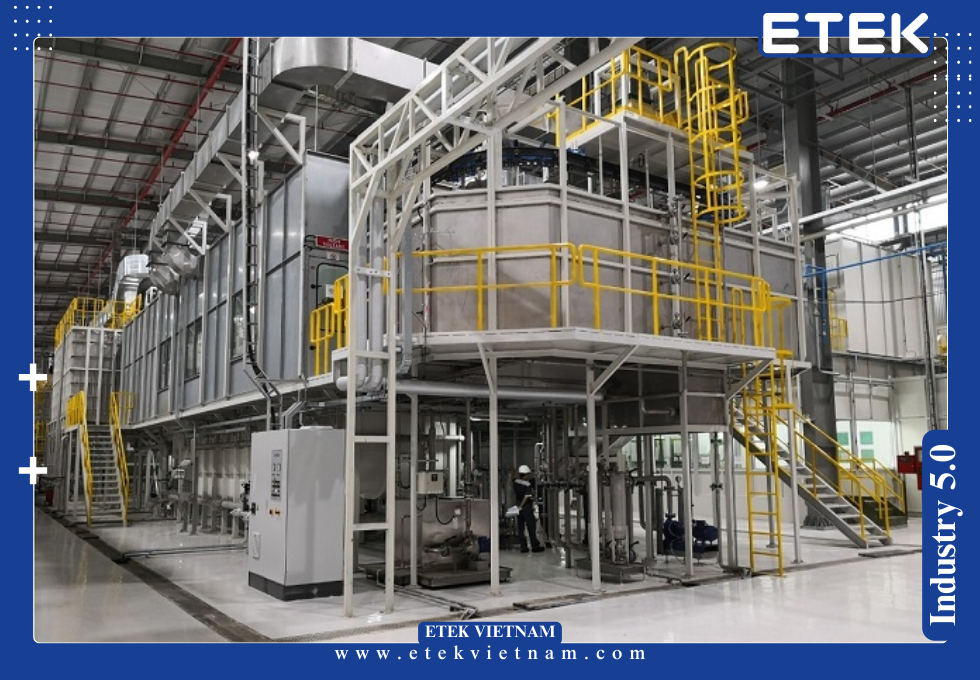

Hệ thống xử lý khí thải sơn dung môi
Bao gồm lọc carbon, hấp phụ xúc tác, hoặc công nghệ RTO. Công suất từ 5.000 – 50.000 m³/h. Hiệu suất xử lý VOC ≥ 95%.
2.2 Nguyên lý hoạt động của hệ thống sơn dung môi
Quy trình vận hành tiêu chuẩn:
- Chuẩn bị bề mặt vật liệu (mài nhẵn, vệ sinh)

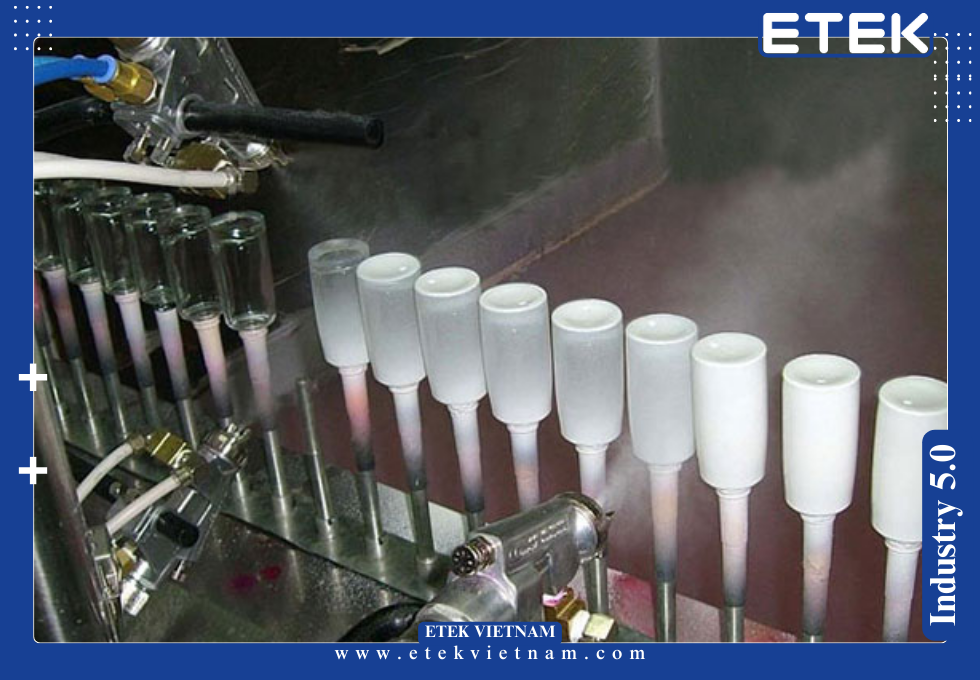

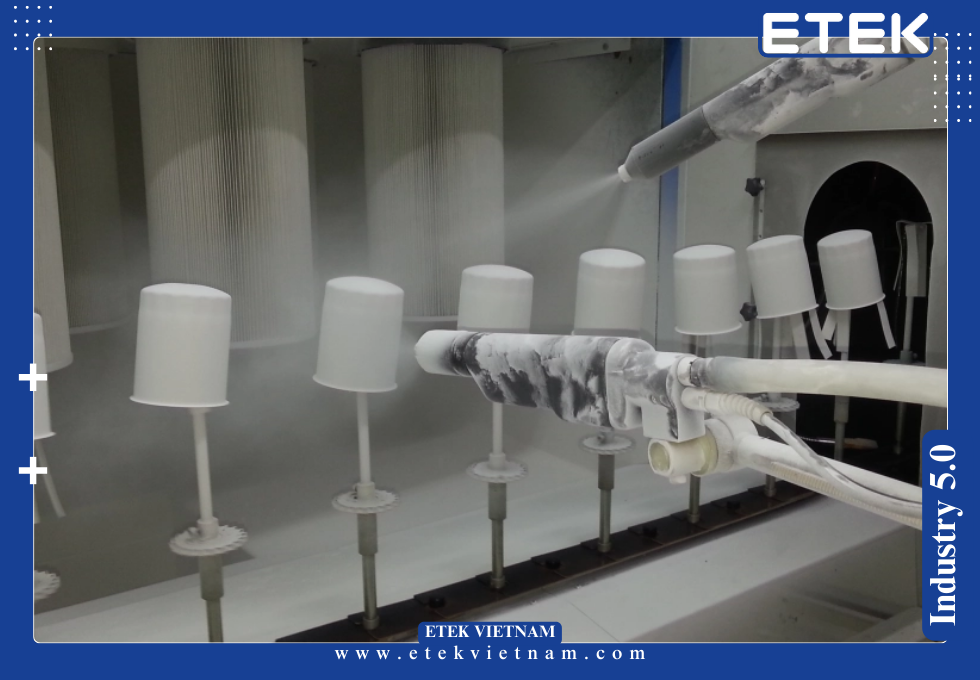

- Phun sơn bằng súng phun sơn dung môi trong buồng kín
- Sơn dư và hơi dung môi được hút qua màng lọc, dẫn đến hệ thống xử lý khí thải sơn dung môi
- Sản phẩm được chuyển qua buồng sấy nhiệt và làm nguội
- Kiểm tra độ bám, độ bóng, sai số màu và đóng gói
Toàn bộ hệ thống được điều khiển bởi tủ trung tâm PLC, tích hợp cảm biến dòng khí, nhiệt độ, độ ẩm và báo động an toàn (cháy nổ, rò rỉ khí VOC).
3.1 Thông số kỹ thuật điển hình
| Hạng mục | Thông số tham khảo |
| Lưu lượng phun | 300–600 ml/phút |
| Áp suất phun | 2 – 4 bar |
| Nhiệt độ sấy | 60 – 130°C |
| Tốc độ băng tải | 0.4 – 1.2 m/phút |
| Hiệu suất lọc VOC | ≥ 95% |
| Độ dày lớp sơn | 25 – 60 µm/lớp |
| Độ bám dính | ≥ 2B (ASTM D3359) |
| Độ bóng màng sơn | 70–95 GU (ASTM D523) |
| Thời gian khô bề mặt | 10 – 20 phút |
| Độ cứng lớp sơn | ≥ H (ASTM D3363) |
| Thời gian lưu sản phẩm trong lò | 20 – 35 phút |
| Nhiệt độ ngưỡng cháy VOC | ~230°C (yêu cầu kiểm soát an toàn chặt chẽ) |
3.2 Tiêu chuẩn quốc tế áp dụng
Dây chuyền sơn dung môi cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và môi trường, đặc biệt do liên quan đến khí dễ cháy, độc và phát thải VOC:
Tiêu chuẩn thiết bị & lớp sơn
- ASTM D3359: Độ bám dính lớp phủ
- ASTM D3363: Độ cứng lớp sơn
- ASTM D523: Độ bóng bề mặt
- ISO 11890: Đo lượng VOC trong sơn PU, sơn NC
- EN 1953: Yêu cầu kỹ thuật với súng phun sơn dung môi
Tiêu chuẩn khí thải và an toàn vận hành
- EN 1539: An toàn lò sấy sơn gốc dung môi
- EU IED 2010/75/EU: Giới hạn phát thải VOC
- NFPA 33: Phòng chống cháy nổ trong hệ thống sơn dung môi
- ISO 14001: Quản lý môi trường
- EN 60204-1: An toàn điện máy công nghiệp
3.3 Thương hiệu thiết bị theo phân khúc
Súng phun sơn dung môi
Phân khúc cao cấp – Graco (Mỹ)
Hệ thống phun airless, áp suất cao, độ chính xác cao, thích hợp với PU coating đa lớp.
Tích hợp chức năng chống tắc, điều chỉnh góc tia phun thông minh.
Phân khúc trung cấp – Anest Iwata (Nhật)
Súng HVLP, lượng phun ổn định, tiêu hao dung môi thấp, dễ vận hành, phù hợp với sơn NC trên gỗ và kim loại.
Phân khúc phổ thông – Prona (Đài Loan)
Giá hợp lý, dễ thay thế linh kiện, đáp ứng được nhu cầu phun sơn cơ bản trong xưởng vừa và nhỏ.
Buồng phun sơn dung môi
Phân khúc cao cấp – Eisenmann (Đức)
Buồng kín áp lực dương, thu hồi dung môi bằng tái tuần hoàn không khí, tích hợp giám sát VOC.
Phân khúc trung cấp – Hangzhou ColorBooth (Trung Quốc)
Buồng lọc giấy hoặc ướt, thiết kế module linh hoạt, vỏ sơn tĩnh điện chống ăn mòn.
Phân khúc phổ thông – VietSpray (Việt Nam)
Gia công theo kích thước yêu cầu, phù hợp với xưởng nhỏ sản xuất nội thất và thiết bị gia dụng.
Hệ thống xử lý khí thải sơn dung môi
Phân khúc cao cấp – CECO Environmental (Mỹ)
RTO – tái sinh nhiệt xử lý VOC đạt trên 98%, tích hợp cảm biến cháy và hệ thống làm mát tự động.
Phân khúc trung cấp – Samgong CleanTech (Hàn Quốc)
Hấp phụ carbon và xúc tác dạng tầng, công suất trung bình 10.000–25.000 m³/h.
Phân khúc phổ thông – Việt Xanh (Việt Nam)
Hệ lọc than hoạt tính dạng tháp đơn, phù hợp nhà máy nội thất, tiêu hao thấp, dễ bảo trì.
4.1 Lợi ích kỹ thuật và kinh tế
Dây chuyền sơn dung môi mang lại những giá trị vượt trội về hiệu suất và chi phí:
Chất lượng bề mặt cao cấp
Các lớp sơn PU, sơn NC có độ bóng sâu, độ phủ đều, độ bám dính tốt trên nhiều vật liệu như gỗ, thép, hợp kim…
Đáp ứng tiêu chuẩn xuất khẩu vào các thị trường khó tính như EU, Mỹ.
Tối ưu chi phí vật liệu
So với sơn nước, hệ thống sơn dung môi có khả năng bay hơi nhanh, ít bị chảy xệ, hiệu suất sử dụng sơn cao đến 85–90%, giảm tổn hao đáng kể.
Linh hoạt màu sắc và kết cấu sơn
Cho phép tùy chỉnh màu sơn, độ bóng, mờ, hiệu ứng ánh kim, nhũ, gỗ sần… nhờ dải sản phẩm phong phú và kỹ thuật pha trộn dung môi linh hoạt.
Tăng năng suất – giảm lỗi sản phẩm
Các dòng súng phun sơn dung môi hiện đại kết hợp với băng tải tốc độ cao giúp tăng sản lượng, giảm lỗi vệt, chảy, loang màu và giảm thời gian bảo trì.
Tích hợp xử lý khí thải – an toàn vận hành
Nhờ công nghệ xử lý khí thải sơn dung môi tiên tiến (lọc than, RTO), hệ thống đạt mức VOC < 100 mg/Nm³, đảm bảo an toàn lao động và môi trường.
4.2 Ứng dụng trong các ngành công nghiệp
Nội thất gỗ tự nhiên & veneer cao cấp
Đây là lĩnh vực ứng dụng chủ lực của dây chuyền sơn dung môi, đặc biệt với sơn PU nhiều lớp (lót – phủ – bóng) giúp bảo vệ vân gỗ, tăng độ sang trọng.

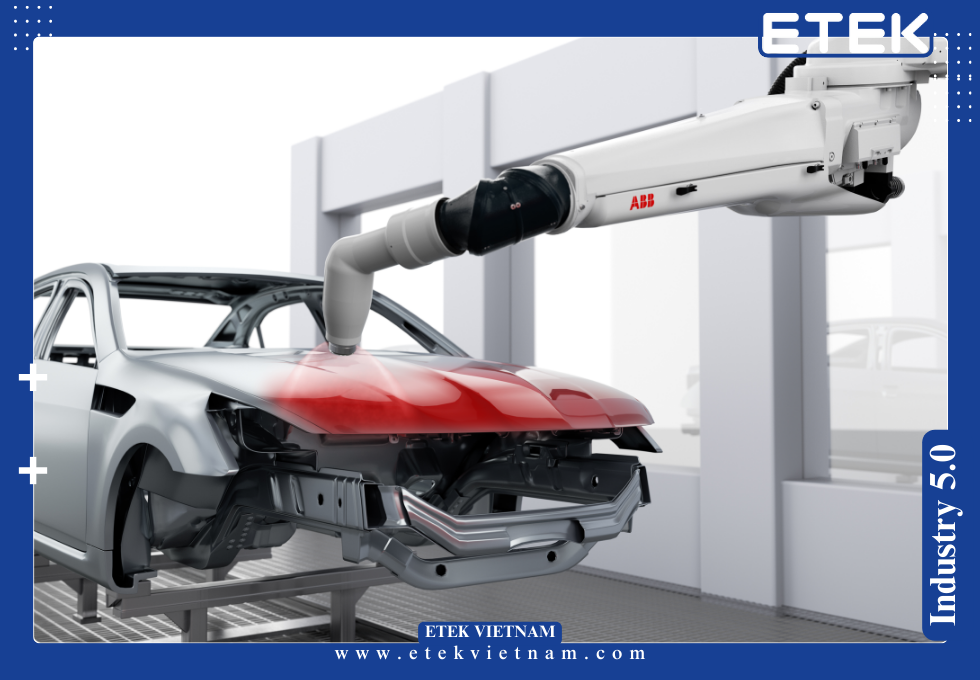

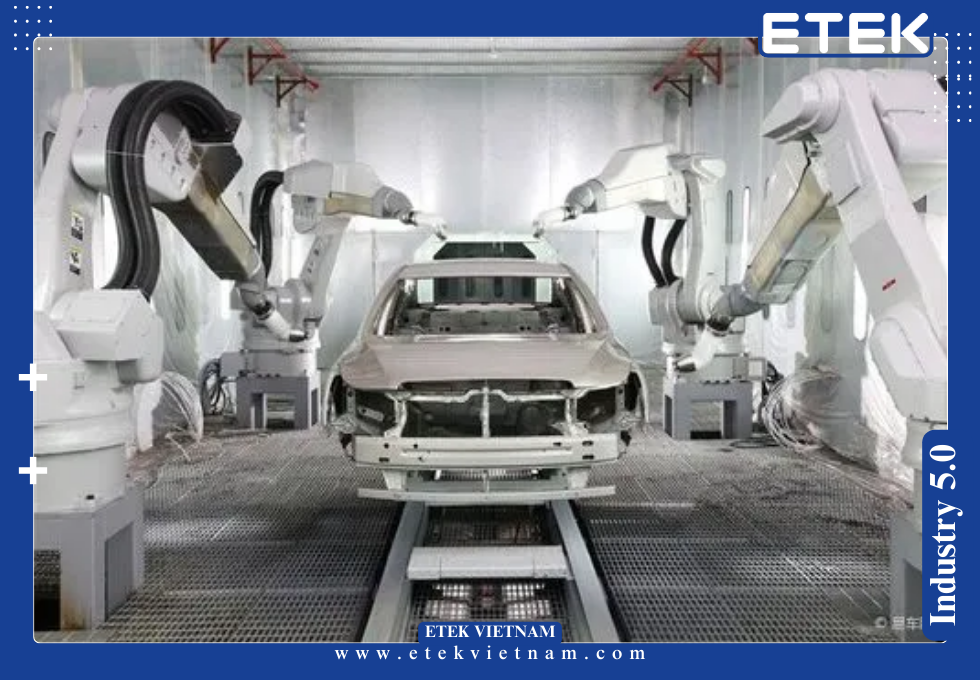

Sản xuất ô tô và phụ kiện xe máy

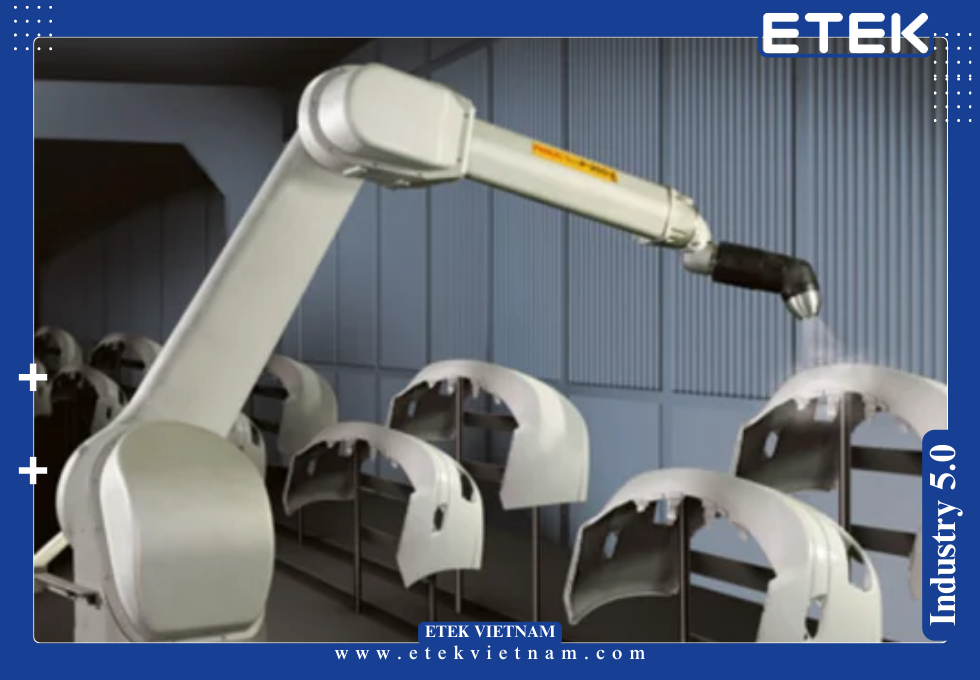

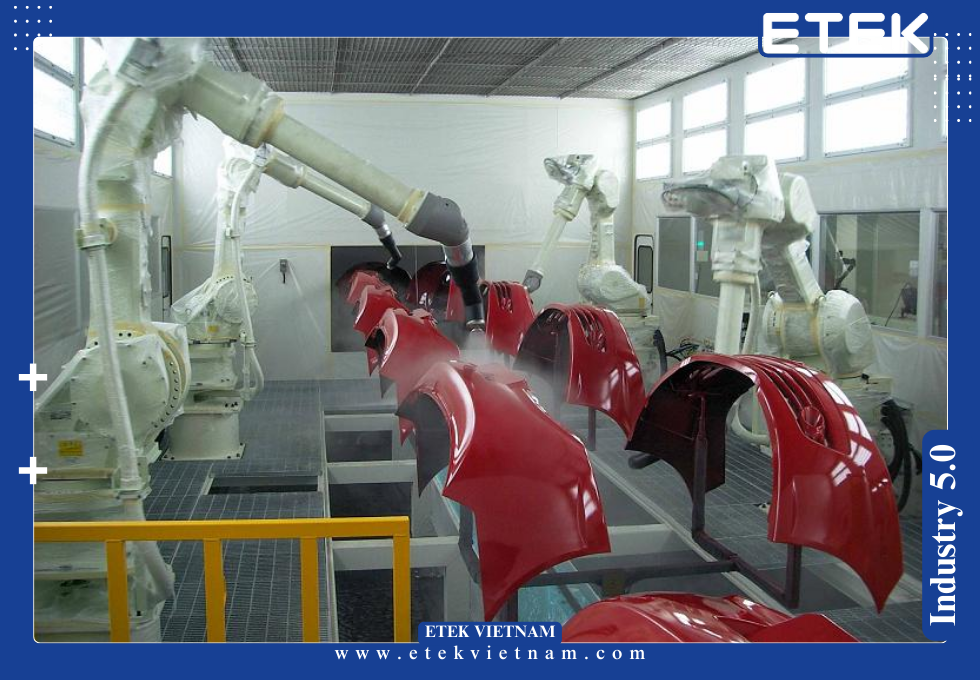

Các chi tiết như cản, gương, vành mâm cần độ bóng cao, kháng UV, kháng xăng dầu. Sơn dung môi cho lớp màng bền, chịu mài mòn tốt.
Linh kiện kim loại sơn bóng/mờ
Phù hợp cho tủ điện, vỏ máy công nghiệp, khung kết cấu thép đòi hỏi sơn có độ cứng và độ bám cao, khó đạt được bằng sơn tĩnh điện.
Thiết bị gia dụng & điện tử
Áp dụng cho các sản phẩm như loa, tủ lạnh, vỏ điều hòa với yêu cầu khắt khe về màu sắc và độ bền lớp phủ. Sơn NC giúp rút ngắn thời gian khô, phù hợp dây chuyền tốc độ cao.
Trang trí nội thất xuất khẩu
Sản phẩm như khung tranh, tay vịn, ốp gỗ… cần nhiều lớp sơn phủ đều, đẹp, sắc nét – hệ thống sơn dung môi là lựa chọn không thể thay thế.
5.1 Thiết kế theo yêu cầu – tích hợp đồng bộ
ETEK cung cấp dây chuyền sơn dung môi theo yêu cầu từng ngành nghề, vật liệu, màu sơn và công suất nhà máy.
Chúng tôi thiết kế bố trí mặt bằng, lưu thông khí, tuyến băng tải và vùng nguy hiểm phù hợp với quy chuẩn NFPA, CE.
Tất cả hệ thống vận hành được số hóa bằng HMI/PLC, cho phép kiểm soát nhiệt độ, lưu lượng khí, tốc độ băng tải và trạng thái VOC trong buồng sơn.
5.2 Thiết bị đạt tiêu chuẩn quốc tế – an toàn và bền bỉ
Tất cả thiết bị từ súng phun, buồng sơn, lò sấy đến xử lý khí thải sơn dung môi đều đạt chuẩn CE, UL, TUV.
ETEK tích hợp đầy đủ cảm biến phát hiện cháy, đo nồng độ VOC, chống tĩnh điện, báo động rò rỉ – vận hành an toàn ngay cả trong môi trường dễ cháy nổ.
Thời gian hoạt động liên tục lên đến 16–20 giờ/ngày mà không cần tắt lò hay làm nguội giữa ca.
5.3 Khả năng triển khai dự án quốc tế
ETEK đã triển khai nhiều hệ thống solvent paint system tại các khu công nghiệp và khu vực như Đông Nam Á, Trung Đông, Nam Á.
Đội ngũ ETEK có chứng chỉ quốc tế (ISO, PMP, NEBOSH), có thể thiết kế hệ thống phù hợp tiêu chuẩn khí thải EU, IED Directive 2010/75/EU hoặc áp suất cháy nổ theo UL/ATEX.
Chúng tôi hỗ trợ vận chuyển trọn bộ container theo tiêu chuẩn đóng gói quốc tế và lắp đặt tận nơi.
5.4 Bảo trì 24/7 và kho linh kiện chủ động
ETEK cung cấp gói bảo trì định kỳ:
Làm sạch đầu phun, lọc booth, kiểm tra quạt hút, test CO/VOC, bảo dưỡng hệ RTO…
Thời gian phản hồi kỹ thuật ≤ 12h với khu vực nội địa, ≤ 48h khu vực quốc tế.
Kho phụ tùng luôn có sẵn các linh kiện quan trọng như board điều khiển, súng phun, quạt công nghiệp, bộ lọc than, bộ trao đổi nhiệt, van chống cháy…
