DÂY CHUYỀN SƠN ĐIỆN DI ED

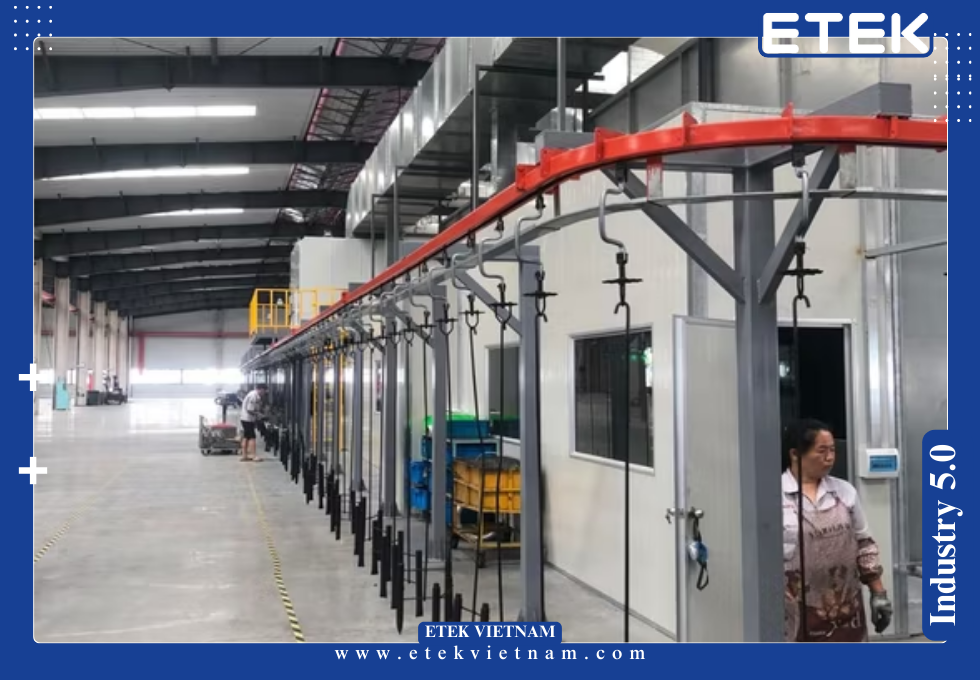

2.1 Cấu tạo dây chuyền sơn điện di ED tiêu chuẩn

Một hệ thống dây chuyền sơn điện di ED cơ bản bao gồm các thành phần chính sau:

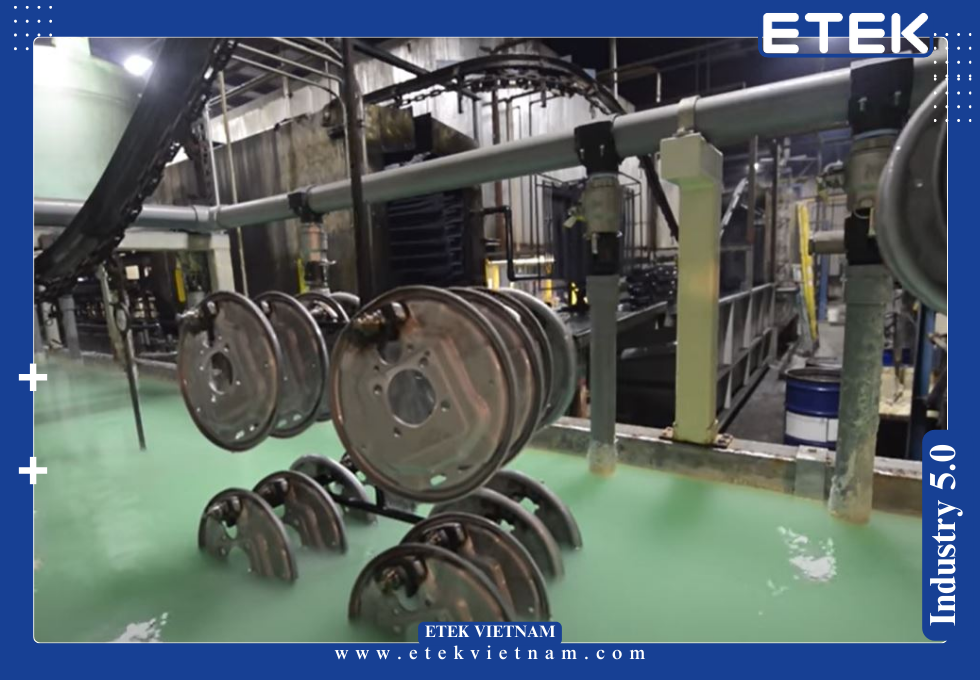

Bể sơn ED (electrophoretic tank)
Là trung tâm của hệ thống, được làm bằng thép không gỉ hoặc lót composite, thể tích từ 5 – 50 m³ tùy quy mô.
Dung dịch chứa sơn điện tích âm (cationic epoxy/acrylic), chất dẫn điện, dung môi nước và phụ gia ổn định.

Nguồn điện chỉnh lưu DC
Cung cấp điện áp 200–450 VDC và dòng từ 50–150 A, điều chỉnh tự động theo tải.
Có bảo vệ ngắn mạch, rò dòng và tích hợp điều khiển qua PLC.

Bể trung hòa (neutralization tank)
Làm trung hòa dòng sơn và tái tuần hoàn dung dịch. Tích hợp hệ thống lọc màng UF (Ultrafiltration) để tách sơn dư, giữ ổn định độ pH và độ dẫn.

Buồng rửa sau điện di
Bao gồm các khoang rửa bằng nước deion (DI), giúp loại bỏ sơn dư và ion dẫn.
Hiệu suất làm sạch đạt >98%, đảm bảo bề mặt khô đều, không có cặn muối.

Lò sấy hoàn thiện
Gia nhiệt bằng gas hoặc điện trở, nhiệt độ từ 160–190°C trong 20–30 phút.
Đảm bảo lớp sơn đóng rắn hoàn toàn, đạt độ cứng và bám dính theo tiêu chuẩn quốc tế.

Tủ điều khiển trung tâm
Điều khiển toàn bộ quá trình bằng PLC, có thể kết nối SCADA hoặc MES để giám sát từ xa, báo lỗi, thống kê dữ liệu vận hành.

2.2 Nguyên lý hoạt động của hệ thống sơn điện di

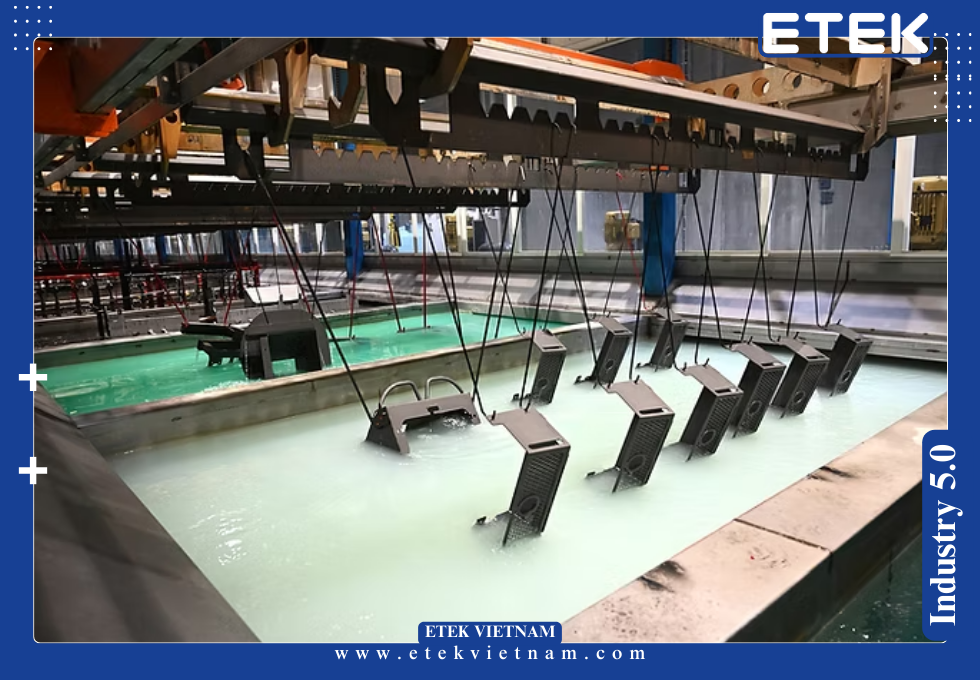

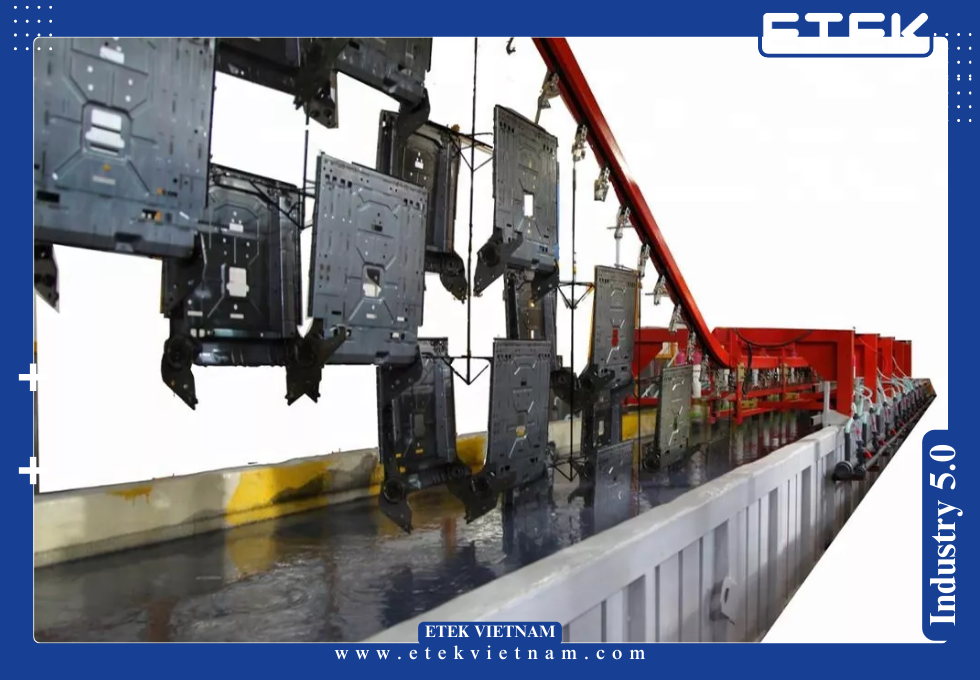

Sản phẩm kim loại sau khi xử lý bề mặt được treo lên giá và đưa vào bể sơn ED.
Dưới tác động của điện áp một chiều, các ion sơn mang điện tích âm bị hút về phía cực dương (vật thể cần sơn), hình thành lớp màng mỏng, đồng đều trên toàn bộ bề mặt.

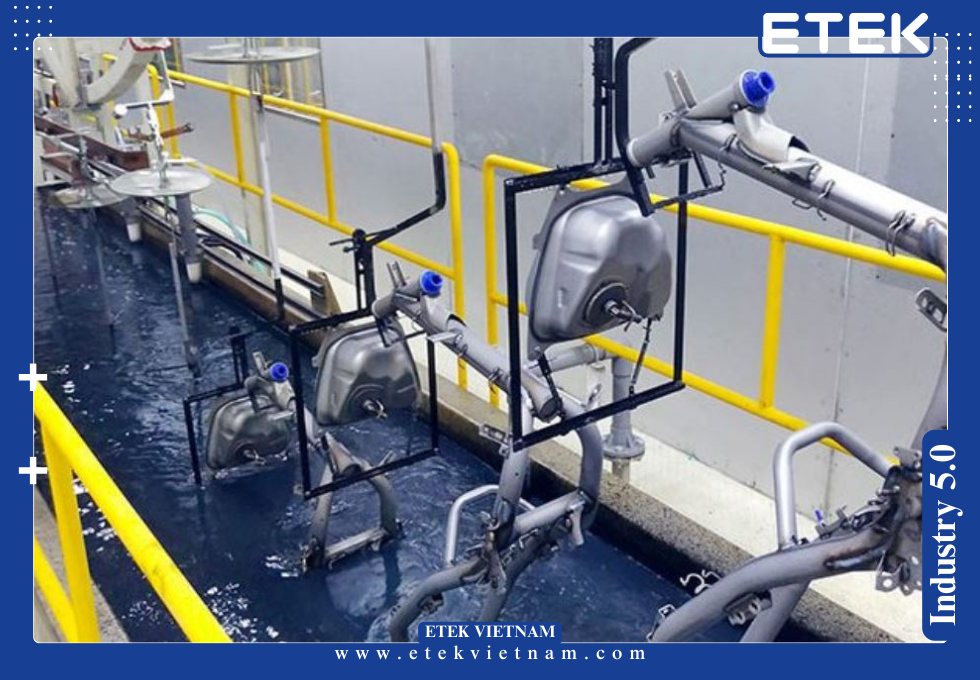

Sau đó sản phẩm được đưa qua bể trung hòa và hệ thống rửa nhiều tầng bằng nước DI để loại bỏ hoàn toàn dư lượng dung dịch.

Cuối cùng, sản phẩm được đưa vào lò sấy ở nhiệt độ tiêu chuẩn để cố định lớp sơn, đạt độ bền cao, không bong tróc, không đổi màu.

Quá trình hoạt động hoàn toàn tự động, kiểm soát các thông số: điện áp, pH, độ dẫn, nhiệt độ, lưu lượng lọc tuần hoàn để đảm bảo độ ổn định của sơn điện di.

3.1 Thông số kỹ thuật điển hình

Tất cả thông số có thể được điều chỉnh tùy theo loại sơn điện di, yêu cầu sản phẩm và ngành công nghiệp ứng dụng.

3.2 Tiêu chuẩn quốc tế áp dụng

Để đảm bảo chất lượng, an toàn và khả năng xuất khẩu, dây chuyền sơn điện di ED cần đáp ứng các tiêu chuẩn kỹ thuật quốc tế:

Sơn và lớp phủ:
ASTM D3359 – Độ bám dính lớp sơn
ASTM D3363 – Độ cứng màng sơn
ASTM B117 – Thử nghiệm ăn mòn bằng phun muối
ISO 12944 – Bảo vệ chống ăn mòn cho kết cấu thép

An toàn & thiết bị:
EN 60204-1 – An toàn điện thiết bị công nghiệp
UL 508A – Tủ điều khiển điện công nghiệp
ISO 14001 – Quản lý môi trường trong dây chuyền xử lý hóa chất
CE Marking – Đảm bảo phù hợp xuất khẩu sang thị trường EU

3.3 Thương hiệu thiết bị theo phân khúc

Nguồn điện chỉnh lưu

Phân khúc cao cấp – SCR ELEKTRONIKS (Ấn Độ):
Nguồn DC ổn định, điều khiển kỹ thuật số, đáp ứng cho dây chuyền sơn tự động lớn

Phân khúc trung cấp – TTM Teco (Hàn Quốc):
Nguồn DC dạng module, tích hợp bảo vệ điện áp và điều khiển bằng PLC

Phân khúc phổ thông – Sanaky Rectifier (Việt Nam):
Giá hợp lý, dễ bảo trì, phù hợp dây chuyền công suất nhỏ – vừa

Bể sơn ED và bể trung hòa

Phân khúc cao cấp – Koch Membrane Systems (Mỹ):
Hệ UF công nghiệp lớn, độ ổn định cao, thời gian hoạt động > 25.000 giờ

Phân khúc trung cấp – E-COAT Equipment (Đài Loan):
Bể composite 2 lớp, bộ lọc vòng kín, dễ lắp đặt và vận hành

Phân khúc phổ thông – Ecomax (Việt Nam):
Thiết kế theo yêu cầu, tích hợp lọc và sục khí cơ bản, phù hợp doanh nghiệp vừa

Lò sấy điện di

Phân khúc cao cấp – Munters (Thụy Điển):
Lò sấy đối lưu tuần hoàn, PID kiểm soát nhiệt độ ±1°C, tiết kiệm năng lượng

Phân khúc trung cấp – Chugai Ro (Nhật Bản):
Lò gas dạng hồng ngoại hoặc cưỡng bức đối lưu, hiệu quả sấy nhanh

Phân khúc phổ thông – Cơ khí Sáng Việt (Việt Nam):
Lò điện trở 3 vùng nhiệt, chi phí đầu tư thấp, dễ vận hành

4.1 Lợi ích kỹ thuật và kinh tế vượt trội

Dây chuyền sơn điện di ED mang lại nhiều ưu điểm nổi bật so với các phương pháp sơn truyền thống:

Phủ đồng đều chi tiết phức tạp
Công nghệ điện hóa giúp lớp sơn phân bố đều trên mọi bề mặt, kể cả hốc sâu, khe nhỏ hoặc các hình dạng phức tạp mà sơn phun khó tiếp cận.

Tiết kiệm vật tư và giảm phát thải
Lượng sơn tiêu hao chỉ từ 5–10%, hiệu suất chuyển đổi cao (~95%), hạn chế thất thoát và gần như không phát sinh VOC độc hại.

Tăng độ bền sản phẩm
Lớp sơn điện di có độ bám dính cao, chống rỉ sét, chịu được môi trường ẩm mặn và hóa chất công nghiệp, kéo dài tuổi thọ sản phẩm gấp 2–3 lần.

Tự động hóa và kiểm soát ổn định
Hệ thống được điều khiển PLC, giám sát pH, độ dẫn, điện áp, nhiệt độ giúp quy trình ổn định, ít phụ thuộc tay nghề.

Hiệu quả đầu tư dài hạn
Dù chi phí đầu tư ban đầu cao hơn sơn ướt, nhưng tuổi thọ hệ thống dài (20–25 năm), tiết kiệm chi phí nhân công, bảo trì và giảm hàng lỗi.

4.2 Ứng dụng thực tế trong sản xuất công nghiệp

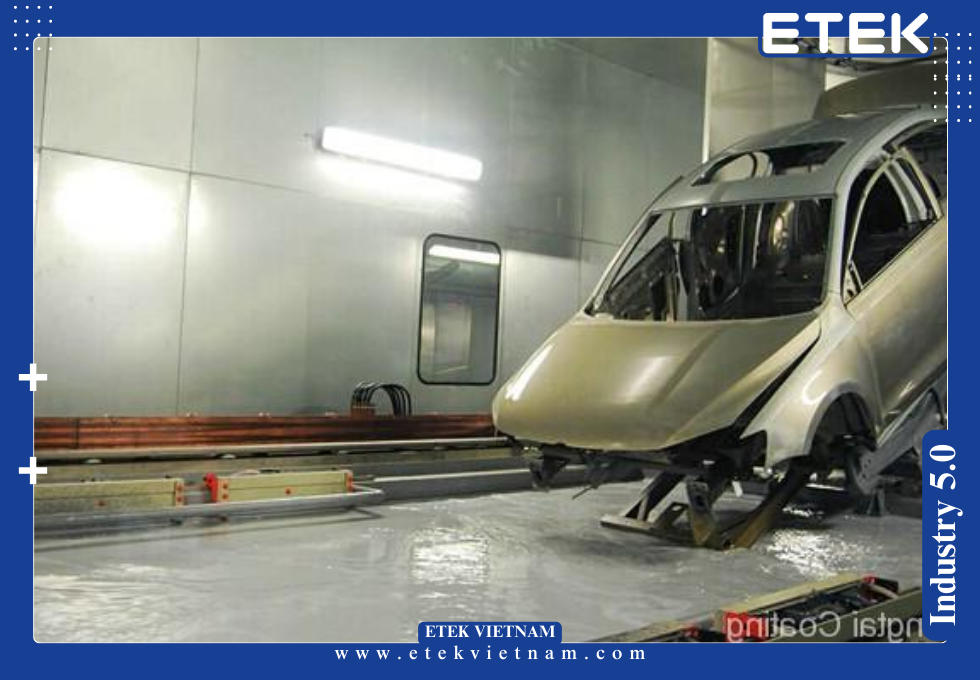

Ngành ô tô – xe máy

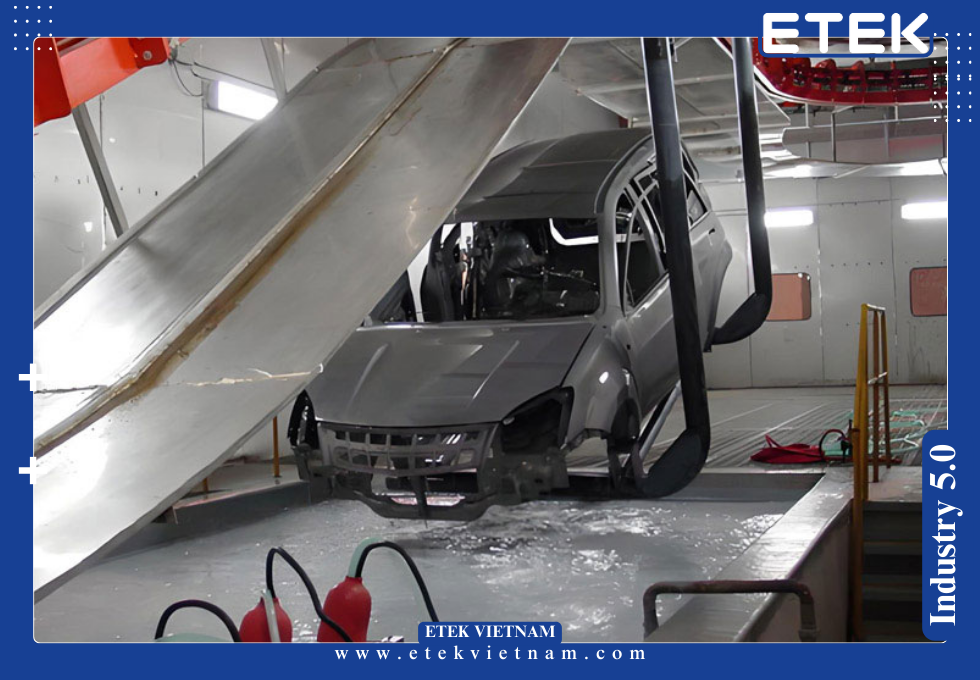

Hầu hết khung xe, khung sườn, la-zăng, linh kiện kim loại đều được xử lý bằng dây chuyền sơn điện di ED để chống gỉ, sơn lót nền trước khi sơn màu.

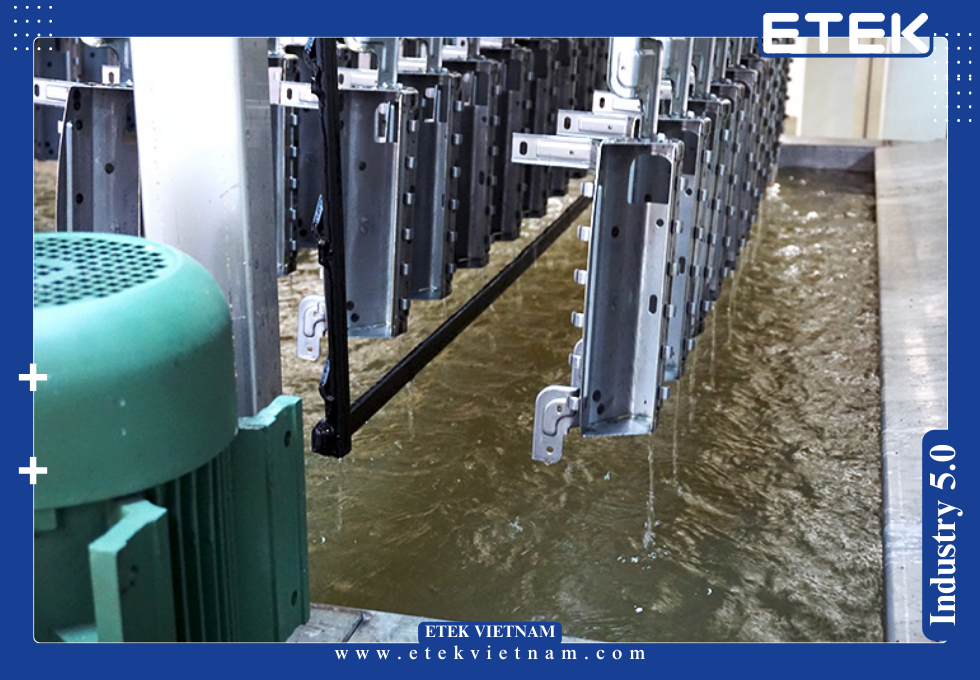

Kết cấu thép – tủ điện – giá kệ
Khung nhà xưởng, cột điện, vỏ tủ bảng điện, giá kệ trong kho hàng – nơi cần lớp phủ bảo vệ chắc chắn và đồng nhất.
Sơn ED phù hợp với sản phẩm có yêu cầu cao về khả năng chịu thời tiết.

Thiết bị gia dụng
Máy giặt, tủ lạnh, lò nướng có khung vỏ kim loại được sơn điện di để chống ẩm, giữ độ bóng và giảm nhiễm tĩnh điện.

Sản phẩm y tế – phòng sạch
Các thiết bị y tế, xe đẩy, giường inox… sử dụng cataphoretic coating để đảm bảo không bong tróc, không độc hại và dễ khử khuẩn.

5.1 Giải pháp tổng thể từ khảo sát đến bàn giao

ETEK cung cấp dịch vụ trọn gói từ tư vấn – thiết kế – thi công – lập trình – nghiệm thu cho toàn bộ dây chuyền sơn điện di ED theo nhu cầu.

Chúng tôi khảo sát thực địa, phân tích tải trọng, loại sản phẩm và yêu cầu lớp phủ để đưa ra giải pháp thiết kế tiết kiệm và hiệu quả nhất.

5.2 Thiết bị đạt chuẩn quốc tế – kiểm soát chất lượng nghiêm ngặt

Toàn bộ hệ thống do ETEK cung cấp đều đạt chứng chỉ CE, UL, ISO.
Các thông số kỹ thuật như điện áp, pH, độ dẫn, nhiệt độ lò sấy được giám sát 24/7 và báo lỗi qua SCADA.

Hệ thống đảm bảo lớp sơn điện di đạt độ dày, độ bám và độ bóng theo tiêu chuẩn ASTM, ISO 12944.

5.3 Đội ngũ triển khai chuyên nghiệp – sẵn sàng cho dự án quốc tế

ETEK đã triển khai nhiều dự án bể sơn ED và bể trung hòa tại các nhà máy ở VSIP, Long Đức, Tân Hương… và các khu vực như Đông Nam Á, Trung Đông.

Chúng tôi có đội ngũ kỹ sư cơ khí, điện – điều khiển được đào tạo chuyên sâu, có chứng chỉ quốc tế, sẵn sàng đáp ứng các dự án xuất khẩu.

5.4 Hậu mãi nhanh – linh kiện sẵn kho

ETEK có sẵn nguồn linh kiện tiêu chuẩn: nguồn DC, điện cực, màng UF, quạt hút, motor khuấy, cảm biến nhiệt, PLC điều khiển…
Dịch vụ hậu mãi gồm:

Bảo trì định kỳ 6 tháng/lần, kiểm tra điện trở, thay màng lọc, kiểm tra độ pH.

Phản hồi kỹ thuật trong 24–48 giờ, thay thế thiết bị lỗi trong vòng 72 giờ.
