DÂY CHUYỀN MẠ KẼM
Dây chuyền mạ kẽm là hệ thống công nghệ bề mặt giúp bảo vệ kim loại khỏi ăn mòn bằng cách phủ một lớp kẽm liên kết chặt lên bề mặt sản phẩm. Với các công nghệ mạ kẽm nhúng nóng, mạ kẽm điện phân và dây chuyền mạ kẽm tự động, hệ thống này đóng vai trò then chốt trong sản xuất công nghiệp hiện đại.
Dây chuyền mạ kẽm là tổ hợp thiết bị chuyên dụng phục vụ mục đích phủ lớp kẽm bảo vệ lên bề mặt sắt, thép hoặc hợp kim thép. Lớp kẽm có chức năng tạo màng chắn chống lại quá trình oxy hóa và ăn mòn điện hóa trong môi trường khí quyển, hóa chất hoặc nước biển.
Tùy vào mục đích sử dụng và yêu cầu sản phẩm, doanh nghiệp có thể lựa chọn mạ kẽm nhúng nóng, mạ kẽm điện phân, hoặc dây chuyền mạ kẽm tự động tích hợp hệ thống điều khiển PLC – SCADA.
Trong công nghiệp, mạ kẽm là công đoạn then chốt đối với các ngành như kết cấu thép, cơ khí chính xác, thiết bị gia dụng, điện – điện tử, linh kiện ô tô, phụ kiện công trình, và hạ tầng dân dụng.
Theo ISO 9223 và ASTM A123, lớp mạ kẽm có thể kéo dài tuổi thọ vật liệu lên đến 30–50 năm trong điều kiện khí hậu ngoài trời, vượt trội so với các phương pháp bảo vệ bề mặt khác.
Chính vì vậy, dây chuyền mạ kẽm đang được đầu tư mạnh mẽ tại các nhà máy sản xuất thép hình, ống thép, bản mã, bulong, cột đèn, khung nhà tiền chế và hàng rào kỹ thuật.
2.1 Cấu trúc tổng thể của dây chuyền mạ kẽm
Một dây chuyền mạ kẽm tự động tiêu chuẩn gồm các thành phần chính:
Hệ thống giá treo và bộ gá
Dùng để cố định sản phẩm (tấm thép, thanh thép, ống, phụ kiện…) trước khi đưa vào xử lý hóa chất hoặc bể mạ. Giá treo làm bằng inox hoặc thép không từ, có khả năng chịu tải cao và chống axit.
Hệ thống xử lý bề mặt (cleaning unit)
Bao gồm bể tẩy dầu, bể tẩy gỉ (axit HCl hoặc H₂SO₄), bể trung hòa và bể rửa nước sạch. Nhiệt độ dung dịch thường từ 20–60°C, thời gian xử lý từ 3–10 phút tùy độ bám bẩn.

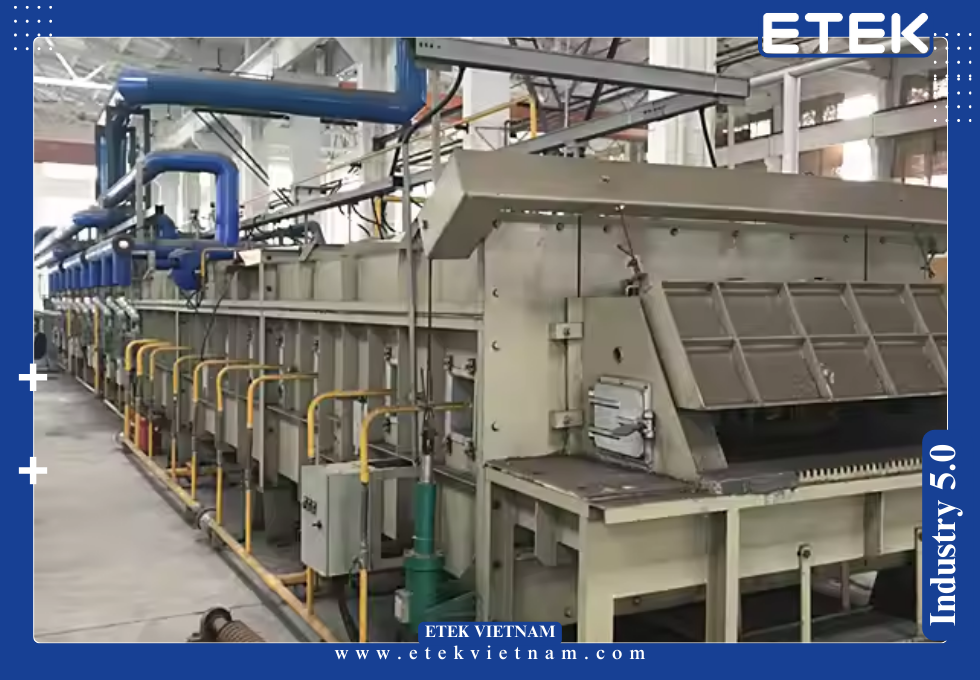

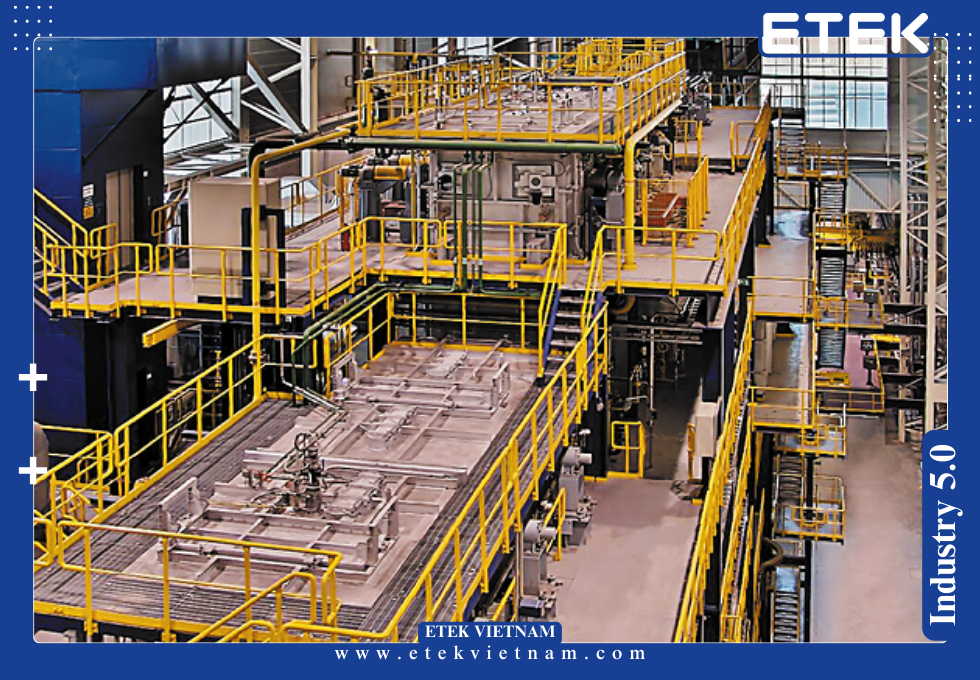

Bể mạ chính (galvanizing bath)
Tùy theo phương pháp:

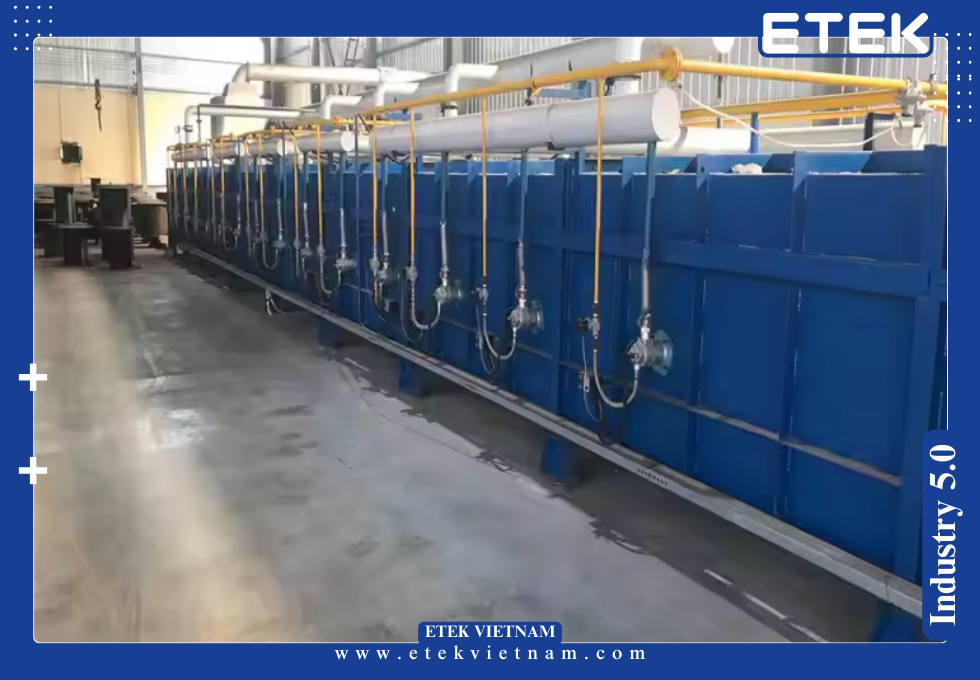

– Mạ kẽm nhúng nóng: bể chứa kẽm nóng chảy ở 445–460°C, thường có thêm nhôm và niken để tăng độ bám.
– Mạ kẽm điện phân: sử dụng dung dịch ZnSO₄ hoặc ZnCl₂, cực dương là bản kẽm tinh luyện, cực âm là sản phẩm cần mạ. Dòng điện DC 5–20 V, mật độ dòng 1–3 A/dm².

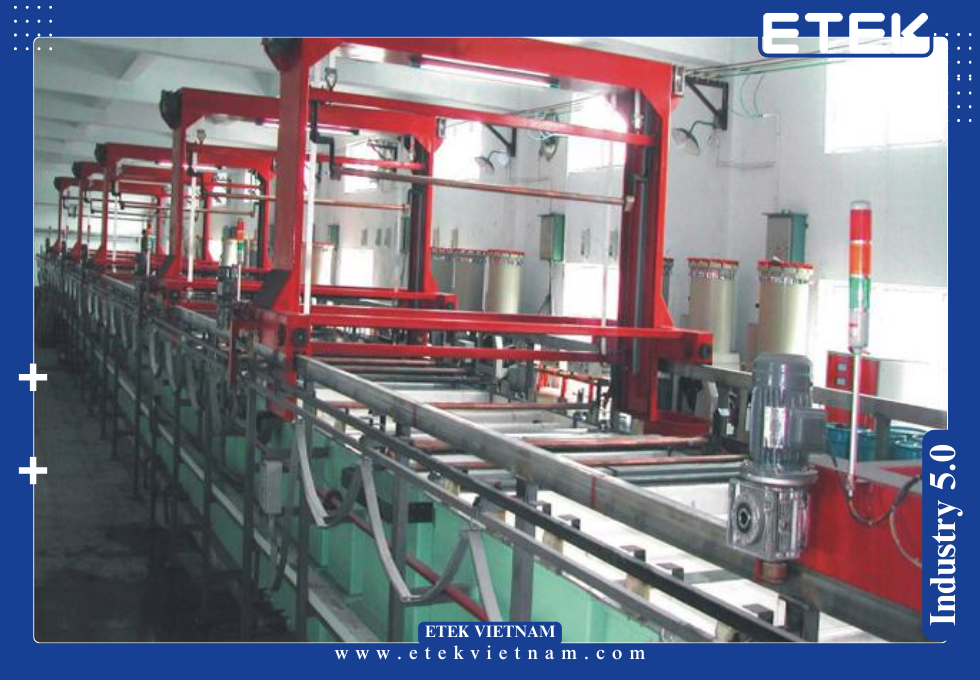

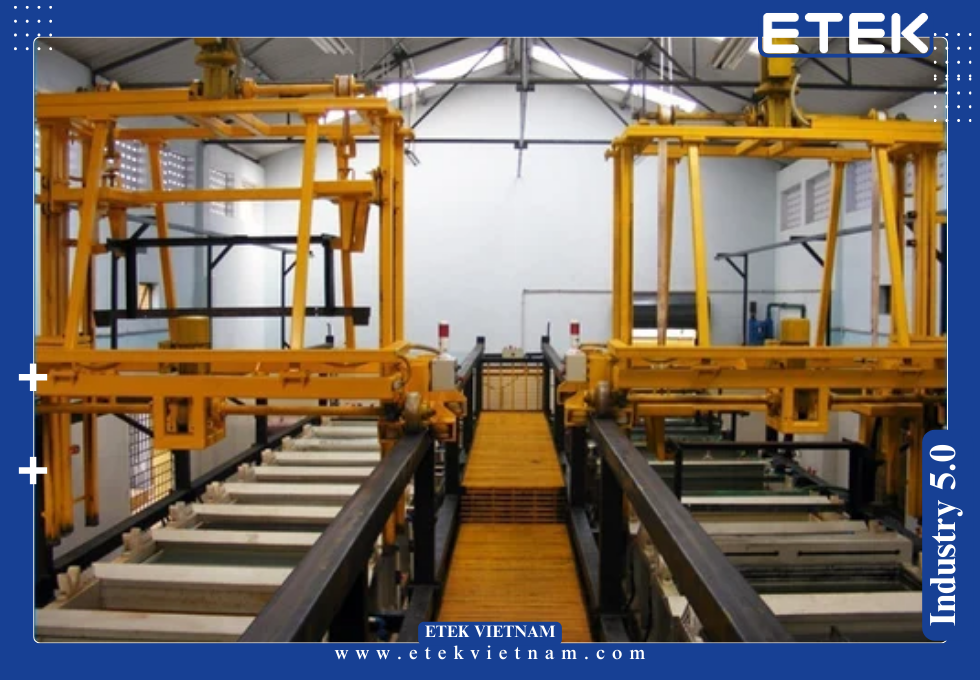

Hệ thống nâng hạ tự động (hoist crane)
Tải trọng từ 300–1000 kg, hoạt động theo lộ trình lập trình sẵn. Tích hợp cảm biến giới hạn hành trình, báo vị trí và cảnh báo va chạm.
Bể sau mạ (quenching & passivation)
Dùng để làm nguội và bảo vệ lớp mạ bằng dung dịch Cr³⁺ hoặc silicat. Giúp lớp kẽm sáng bóng và ổn định hóa học hơn.
Bể sấy (drying chamber)
Nhiệt độ 80–120°C, thời gian 10–20 phút giúp khử ẩm và tăng độ bám sơn nếu có yêu cầu mạ phủ tiếp theo.
Tủ điều khiển trung tâm
Sử dụng PLC Siemens hoặc Omron, điều khiển toàn bộ bơm, van, nâng hạ, nhiệt độ, thời gian và tốc độ dây chuyền. Kết nối HMI cảm ứng và SCADA giám sát từ xa.
2.2 Nguyên lý hoạt động của dây chuyền mạ kẽm
Mạ kẽm nhúng nóng: sản phẩm sau khi xử lý sạch sẽ được nhúng vào bể chứa kẽm nóng chảy. Lớp kẽm sẽ phản ứng với thép để tạo thành các lớp hợp kim Fe-Zn và lớp kẽm nguyên chất ngoài cùng.
Tốc độ nhúng 1–3 m/phút, thời gian 20–90 giây tùy độ dày cần phủ.
Mạ kẽm điện phân: sản phẩm được đưa vào dung dịch mạ và nối vào cực âm. Dưới tác động dòng điện, ion kẽm từ dung dịch sẽ di chuyển và bám đều lên bề mặt sản phẩm theo chiều dày thiết lập.
Ưu điểm là bề mặt sáng bóng, đều màu, kiểm soát độ dày dễ dàng.
Dây chuyền mạ kẽm tự động hoạt động theo chu trình khép kín, được lập trình từ trước.
Từ khâu gá đặt, xử lý hóa chất, nhúng mạ, sấy khô đến kiểm tra đều được thực hiện liên tục, giúp giảm nhân công, ổn định chất lượng và tối ưu thời gian sản xuất.
3.1 Thông số kỹ thuật điển hình của dây chuyền mạ kẽm
| Hạng mục | Giá trị tham khảo |
| Tốc độ mạ kẽm nhúng nóng | 1 – 3 m/phút |
| Nhiệt độ bể kẽm nóng | 445 – 460°C |
| Thời gian nhúng | 20 – 90 giây (tùy độ dày lớp mạ) |
| Độ dày lớp mạ nhúng nóng | 45 – 120 µm (theo ASTM A123) |
| Dòng điện mạ điện phân | 1 – 3 A/dm² |
| Điện áp mạ điện phân | 5 – 20 V DC |
| Tốc độ hình thành lớp mạ điện phân | 0.5 – 1.5 µm/phút |
| Nồng độ dung dịch ZnSO₄ / ZnCl₂ | 100 – 200 g/L |
| Thời gian xử lý bề mặt trước mạ | 10 – 20 phút (tẩy dầu – tẩy gỉ – rửa) |
| Nhiệt độ bể sấy | 80 – 120°C |
| Tải trọng cần cẩu nâng hạ | 300 – 1000 kg |
| Sai số vị trí nâng hạ | ±5 mm (điều khiển PLC – biến tần) |
| Công suất toàn dây chuyền | 50 – 150 kW (tùy chiều dài và cấu hình) |
| Tuổi thọ lớp mạ kẽm ngoài trời | 25 – 50 năm (theo ISO 9223 – môi trường C2–C5) |
3.2 Tiêu chuẩn kỹ thuật và an toàn quốc tế
ASTM A123 / A153 (Mỹ)
Tiêu chuẩn mạ kẽm nhúng nóng áp dụng cho kết cấu thép, bu lông, linh kiện cơ khí.
Xác định độ dày lớp mạ, độ bám dính, khả năng chống ăn mòn và thử nghiệm phá hủy.
ISO 1461 (Châu Âu)
Quy định yêu cầu kỹ thuật đối với sản phẩm thép mạ kẽm nhúng nóng sau gia công.
Bao gồm: kiểm tra bề mặt, kiểm tra độ dày mạ bằng từ kế, yêu cầu đóng gói.
ISO 9223 (Mức độ ăn mòn khí quyển)
Phân loại môi trường từ C1 đến C5 để xác định yêu cầu lớp mạ tương ứng.
Ví dụ: khu vực ven biển hoặc công nghiệp nặng cần lớp mạ ≥ 100 µm.
ASTM B633 (Mỹ)
Tiêu chuẩn mạ kẽm điện phân – áp dụng cho linh kiện nhỏ, chi tiết máy.
Chia lớp mạ theo độ dày (Loại I, II, III) và loại xử lý bề mặt sau mạ (chromate, passivation).
RoHS / REACH (Châu Âu)
Quy định giới hạn các hóa chất độc hại trong lớp mạ như Cr⁶⁺, Pb, Cd.
Áp dụng cho các sản phẩm xuất khẩu vào EU.
3.3 Thương hiệu thiết bị theo phân khúc

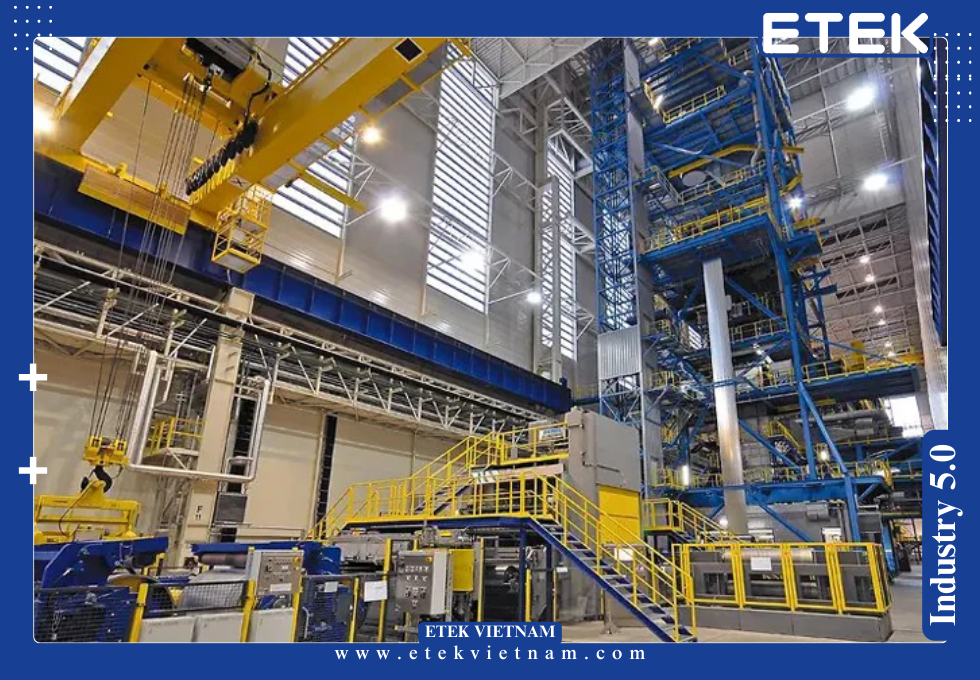

Dây chuyền mạ kẽm nhúng nóng
Phân khúc cao cấp – FIMI Group (Ý)

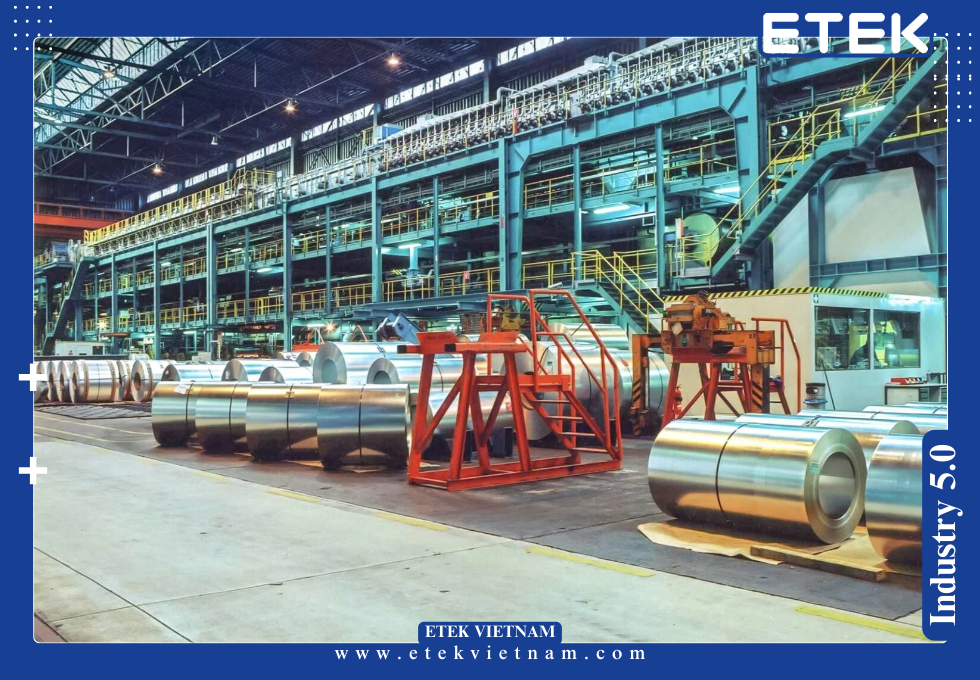

Chuyên thiết bị dây chuyền mạ kẽm tự động khổ lớn cho ngành thép cuộn.
Có hệ thống điều khiển tích hợp IoT, camera AI phát hiện lỗi bề mặt.
Phân khúc trung cấp – SEAH Steel Tech (Hàn Quốc)

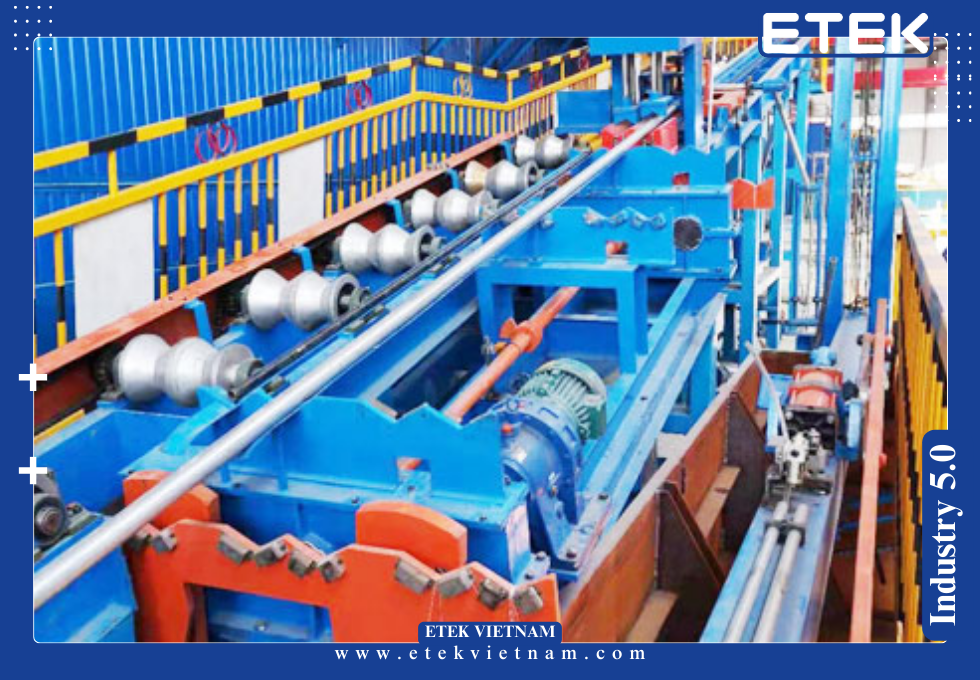

Thiết bị mạ kẽm dạng ống, dạng tấm, dùng nhiều tại các nhà máy thép Đông Á.
Cung cấp đồng bộ từ bể kẽm, hệ thống nâng, bộ lọc xỉ tự động.
Phân khúc phổ thông – Huitong Machinery (Trung Quốc)
Giá thành hợp lý, phù hợp nhà máy vừa và nhỏ.
Có tùy chọn nâng cấp từ bán tự động lên tự động hóa.
Dây chuyền mạ kẽm điện phân
Phân khúc cao cấp – Atotech (Đức)
Hệ thống mạ điện phân dạng thùng và dạng băng chuyền, chuẩn công nghiệp 4.0.
Có tích hợp kiểm soát dòng ion, lưu lượng dòng, và phân tích dung dịch tự động.
Phân khúc trung cấp – Mecosan (Nhật Bản)
Phù hợp với linh kiện ô tô, điện tử, gia dụng.
Điều khiển PID ổn định dòng điện và áp.
Phân khúc phổ thông – U-Jin Tech (Hàn Quốc)
Dây chuyền đơn giản, dễ vận hành, tích hợp điều khiển PLC – HMI.
Phổ biến trong các xưởng gia công kim loại vừa và nhỏ.
4.1 Lợi ích kỹ thuật và kinh tế của dây chuyền mạ kẽm
Bảo vệ chống ăn mòn vượt trội
Lớp mạ kẽm hoạt động như một màng chắn cơ học và hóa học. Ngay cả khi lớp mạ bị trầy xước, kẽm vẫn bảo vệ kim loại nền bằng cơ chế hy sinh điện hóa.
Gia tăng tuổi thọ sản phẩm
Tùy theo độ dày lớp kẽm và môi trường sử dụng, vật liệu có thể chịu ăn mòn lên đến 30–50 năm mà không cần bảo trì.
Tối ưu chi phí bảo dưỡng
So với sơn hoặc mạ niken, dây chuyền mạ kẽm cho chi phí đầu tư/lớp bảo vệ thấp hơn đến 30%, nhưng độ bền lại vượt trội hơn.
Cải thiện hình ảnh thương hiệu
Sản phẩm được mạ kẽm sáng bóng, đều màu, dễ đóng gói, xuất khẩu, nâng cao nhận diện và uy tín thương hiệu.
Tự động hóa – giảm nhân công
Dây chuyền mạ kẽm tự động giúp tiết kiệm 50–70% nhân lực so với mạ thủ công, ổn định chất lượng và tăng năng suất đến 3 lần.
Thân thiện môi trường – đạt chuẩn xuất khẩu
Sử dụng hóa chất ít độc hại, tái tuần hoàn dung dịch, khí thải được xử lý đạt chuẩn REACH và RoHS.
4.2 Ứng dụng thực tiễn của dây chuyền mạ kẽm
Ngành xây dựng và kết cấu thép
Cột điện, dầm thép, sàn grating, khung nhà tiền chế, thang cáp, lan can đều yêu cầu lớp bảo vệ mạ kẽm để chống lại mưa axit và môi trường công trường.
Dây chuyền mạ kẽm nhúng nóng được ưu tiên nhờ độ dày và độ bám tốt.
Ngành ô tô và xe máy
Các linh kiện như càng A, khung ghế, đế đèn, bản lề, bulong – ốc vít yêu cầu lớp phủ sáng bóng, đều màu.
Mạ kẽm điện phân giúp kiểm soát độ dày và độ phản xạ ánh sáng, phù hợp thẩm mỹ cao.
Công nghiệp nhẹ và gia dụng
Tủ điện, khung máy giặt, giá treo điều hòa, bộ khung bếp, phụ kiện toilet đều dùng dây chuyền mạ kẽm tự động để đạt năng suất cao, kiểm soát chất lượng ổn định.
Thiết bị năng lượng và viễn thông
Trụ đỡ pin mặt trời, tủ outdoor, khung anten, hộp cáp đều yêu cầu lớp kẽm bền ngoài trời từ 25–40 năm.
Dây chuyền mạ kẽm nhúng nóng kết hợp công nghệ sấy hiện đại đảm bảo độ bám cao trong môi trường muối – ẩm.
Hệ thống cơ khí và chế tạo máy
Các chi tiết cơ khí yêu cầu chống mài mòn nhẹ, dẫn điện tốt, và không bị oxi hóa.
Mạ kẽm điện phân với xử lý Cr³⁺ là giải pháp tối ưu cho trục, bu lông, puly, bản lề.
5.1 Giải pháp tổng thể từ tư vấn đến vận hành
ETEK cung cấp dây chuyền mạ kẽm trọn gói từ thiết kế sơ đồ công nghệ, cung ứng thiết bị, thi công cơ điện, đến lắp đặt, huấn luyện và vận hành thử (FAT, SAT).
Khách hàng chỉ cần cung cấp mặt bằng – ETEK lo phần còn lại.
Hệ thống được thiết kế tối ưu theo từng loại sản phẩm: thép hộp, phụ kiện, tấm, kết cấu nặng hoặc chi tiết chính xác.
5.2 Hệ thống đạt chuẩn quốc tế
Tất cả thiết bị ETEK lắp đặt đều đạt tiêu chuẩn quốc tế:
– Hóa chất đạt chuẩn RoHS / REACH
– Thiết bị điện đạt chuẩn CE, UL
– Kết cấu cơ khí đạt ASTM A123, ISO 1461
– Hệ thống điều khiển PLC Siemens, HMI Proface, SCADA kết nối Modbus-TCP/IP
ETEK cung cấp chứng nhận CO – CQ, hồ sơ kỹ thuật, bản vẽ 3D, và hướng dẫn bảo trì theo ISO 9001.
5.3 Khả năng triển khai quốc tế
ETEK đã triển khai dây chuyền mạ kẽm tự động và bán tự động tại nhiều khu vực như Đông Nam Á, Trung Đông, và Bắc Phi, phục vụ cho:
– Nhà máy cơ khí kết cấu thép
– Xưởng gia công thiết bị gia dụng xuất khẩu
– Doanh nghiệp phụ trợ linh kiện ô tô – xe máy
– Dự án EPC năng lượng tái tạo
Đội ngũ kỹ sư ETEK sử dụng thành thạo tiếng Anh kỹ thuật, lập trình PLC từ xa, đào tạo vận hành và bảo trì tại chỗ hoặc online.
5.4 Hậu mãi – bảo trì vượt trội
ETEK cam kết:
– Bảo hành 18 tháng toàn bộ hệ thống
– Hỗ trợ kỹ thuật 24/7, phản hồi sau 4–8h
– Dịch vụ bảo trì định kỳ theo tháng hoặc theo chu kỳ sản xuất
– Cung cấp phụ tùng thay thế tại chỗ: điện cực, van, đầu nâng, cảm biến, dây điện trở, bộ điều khiển nhiệt
Nhờ vậy, dây chuyền mạ kẽm của ETEK đạt độ ổn định cao, downtime trung bình <2% trong suốt chu kỳ vận hành.
5.5 Linh hoạt – tùy chỉnh theo yêu cầu sản xuất
ETEK cung cấp thiết kế riêng cho từng khách hàng:
– Dây chuyền mạ liên tục (coil), mạ thùng quay (barrel), mạ treo (rack)
– Bố trí phù hợp diện tích nhà xưởng thực tế
– Hệ thống lọc khí – xử lý nước tuần hoàn khép kín
– Tùy chọn nhiều dung dịch: ZnCl₂, ZnSO₄, Al-Zn-Mg alloy
Giải pháp “may đo” giúp khách hàng tiết kiệm chi phí đầu tư, giảm tiêu hao hóa chất, và tối ưu công suất.
