DÂY CHUYỀN MẠ CROM

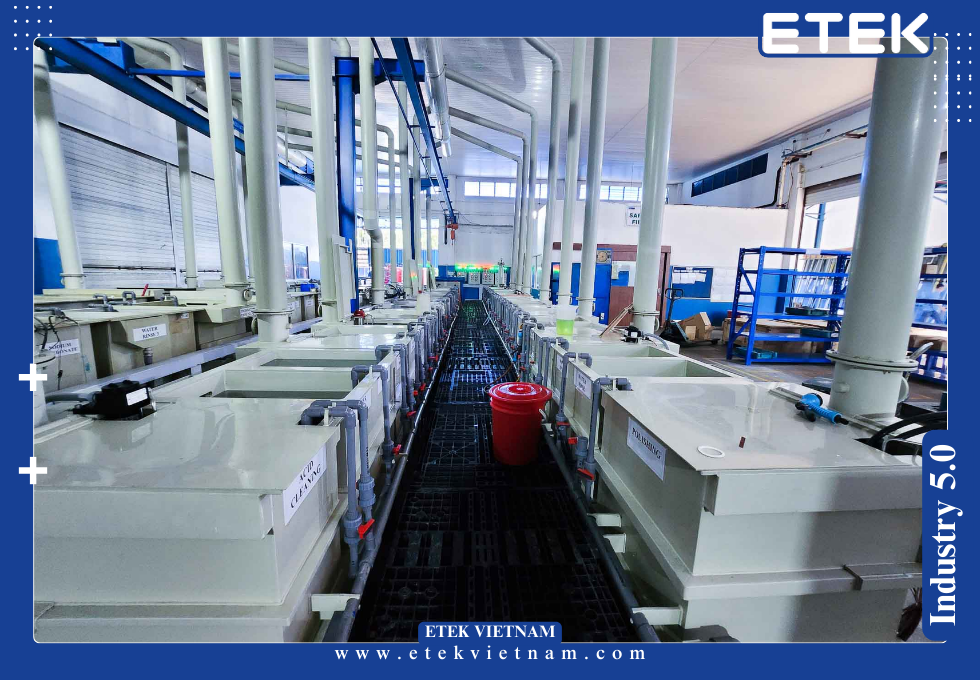

2.1 Cấu trúc tổng thể của dây chuyền mạ crom

Một dây chuyền mạ crom tiêu chuẩn được cấu tạo từ nhiều phân hệ liên hoàn, đảm bảo quy trình khép kín, an toàn và đáp ứng yêu cầu kỹ thuật của các tiêu chuẩn quốc tế (ASTM B456, ISO 1456, TCVN 8791). Các thành phần chính gồm:

1. Hệ thống xử lý bề mặt trước mạ: bao gồm các bể tẩy dầu kiềm, tẩy gỉ axit, hoạt hóa và trung hòa. Toàn bộ bể được chế tạo bằng vật liệu polypropylene (PP) hoặc PVC chịu nhiệt 80–90°C, chống ăn mòn axit – kiềm.
2. Bể mạ crom: là trái tim của hệ thống, làm từ thép không gỉ hoặc lót PVC, có hệ thống gia nhiệt điện trở hoặc gia nhiệt bằng hơi nước. Dung tích bể từ 1.000–10.000 lít, nồng độ dung dịch CrO₃ 250–400 g/l, H₂SO₄ 2,5–4 g/l.
3. Nguồn điện mạ: dùng bộ chỉnh lưu DC (rectifier) công suất 3.000–10.000 A, điện áp 6–12 V, sai số điện áp ≤ ±0,1 V. Bộ chỉnh lưu có thể điều khiển bằng PLC, hiển thị điện áp và dòng theo thời gian thực.
4. Cực dương – cực âm: cực dương sử dụng thanh chì hoặc hợp kim chì – thiếc (Pb–Sn 93:7), cực âm là vật mạ bằng thép, đồng hoặc gang.
5. Hệ thống khuấy – lọc: dùng bơm tuần hoàn màng Teflon, lưu lượng 10–20 m³/h, lọc tinh 5 µm giúp dung dịch luôn trong, giảm khuyết tật bề mặt.
6. Hệ thống xử lý khí thải và nước thải: gồm ống hút hơi crom, tháp hấp thụ NaOH 5%, bể trung hòa pH 7, và cụm kết tủa hóa học loại bỏ ion Cr⁶⁺.
7. Hệ thống điều khiển tự động: dùng PLC Siemens, HMI cảm ứng, giám sát dòng, điện áp, nhiệt độ, thời gian mạ và lưu lượng khuấy; đồng thời lưu trữ dữ liệu vận hành để truy xuất khi kiểm định.

Toàn bộ hệ thống mạ điện crom hóa được bố trí trên khung thép mạ kẽm sơn tĩnh điện, có lan can an toàn, sàn thao tác chống trượt, đèn báo cảnh báo trạng thái. Các chi tiết kim loại đều nối đất bằng thanh đồng 16 mm², điện trở ≤ 4 Ω để đảm bảo an toàn điện.

2.2 Nguyên lý hoạt động của hệ thống mạ điện crom hóa

Nguyên lý của dây chuyền mạ crom dựa trên phản ứng điện phân trong dung dịch CrO₃ và H₂SO₄. Khi cấp điện một chiều, ion Cr⁶⁺ trong dung dịch bị khử trên bề mặt cực âm thành kim loại crom (Cr⁰) theo phản ứng:

Cr₂O₇²⁻ + 14H⁺ + 12e⁻ → 2Cr + 7H₂O

Trong khi đó, tại cực dương, nước bị oxi hóa tạo khí oxy. Lớp crom bám chặt vào nền kim loại nhờ quá trình hấp phụ và khuếch tán nguyên tử crom vào mạng tinh thể của vật liệu nền.

Điện áp mạ duy trì 6–12 V, mật độ dòng 20–80 A/dm² tùy loại mạ. Với mạ crom cứng, thời gian mạ có thể kéo dài 2–8 giờ để đạt chiều dày 100–500 µm; còn mạ crom trang trí chỉ cần 30–90 giây.

Hệ số hiệu suất điện phân khoảng 10–20%, phần năng lượng còn lại tạo ra nhiệt, do đó bể mạ cần hệ thống gia nhiệt – làm mát để giữ nhiệt độ ổn định 50 ± 2°C. Sai lệch nhiệt vượt quá 3°C sẽ làm giảm độ bóng và độ bám của lớp mạ.

Dung dịch mạ được khuấy đều bằng khí nén hoặc tuần hoàn cơ học để duy trì nồng độ ion đồng đều, tránh hiện tượng cháy mạ hoặc sần sùi.

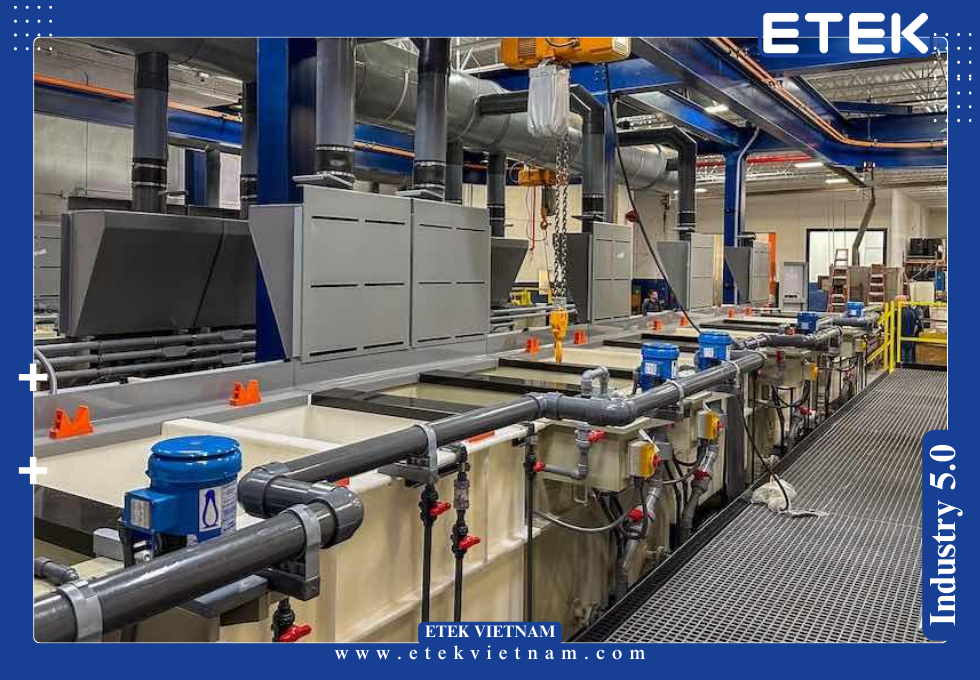

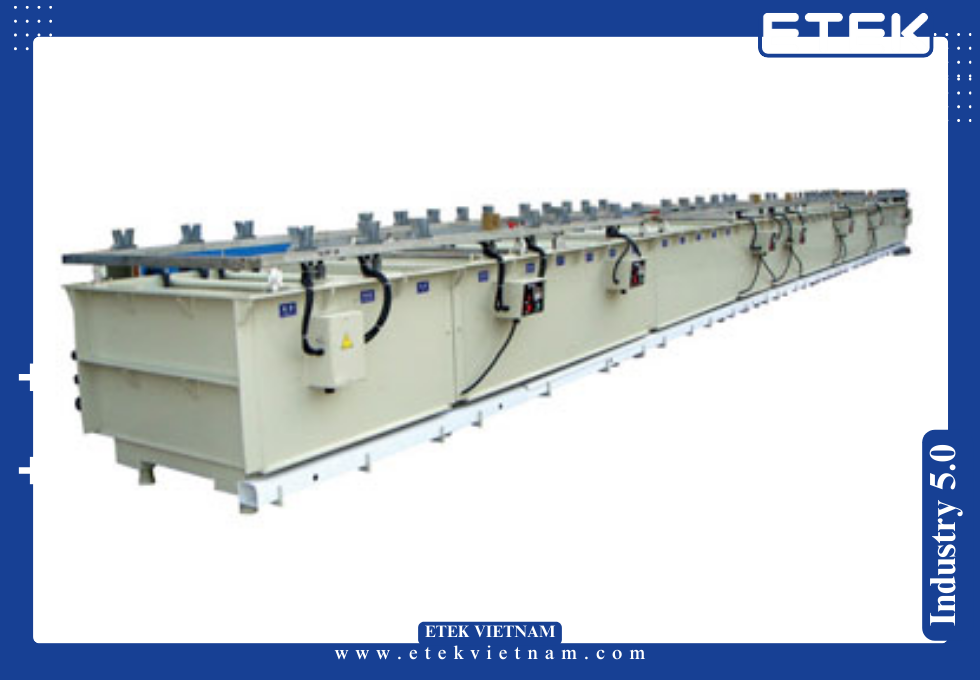

2.3 Cấu tạo bể mạ và vật liệu chế tạo

Bể mạ là trung tâm của dây chuyền mạ crom, quyết định chất lượng lớp phủ. Tùy vào dung tích và loại mạ, bể có thể chế tạo bằng:

• PVC chịu axit (≤ 70°C): dùng cho bể nhỏ, dung dịch nồng độ thấp.
• PP hàn đùn (≤ 90°C): phổ biến trong bể mạ cỡ trung.
• Thép CT3 phủ FRP hoặc lót PVC: dùng cho bể công nghiệp dung tích 5.000–20.000 lít.

Bể được trang bị ống gia nhiệt titan hoặc ống hơi, công suất 5–20 kW, bộ cảm biến nhiệt K-type, điều khiển PID. Nắp bể có hệ thống hút hơi crom bằng quạt ly tâm composite, lưu lượng 1.000–2.000 m³/h.

Thanh treo cực âm làm bằng đồng đỏ, tiết diện 50×10 mm, dẫn điện tốt, có lớp cách điện ở vị trí tiếp xúc bể. Cực dương bằng hợp kim Pb–Sn, dày 10–15 mm, được bố trí đều quanh thành bể để phân bố dòng điện đồng nhất.

2.4 Hệ thống xử lý bề mặt trước mạ

Trước khi tiến hành mạ điện crom hóa, chi tiết phải trải qua quy trình xử lý bề mặt nghiêm ngặt để đảm bảo độ bám dính:

1. Tẩy dầu: dung dịch NaOH 5–10%, Na₂CO₃ 5%, ở 60°C trong 10 phút.
2. Tẩy gỉ: dùng HCl 10–15% hoặc H₂SO₄ 15–20% ở 40°C trong 5–10 phút.
3. Rửa nước và trung hòa: rửa bằng nước DI, sau đó nhúng dung dịch NaCN hoặc H₂SO₄ loãng để hoạt hóa bề mặt.
4. Sấy khô hoặc mạ lót: với mạ crom trang trí, cần lớp nền niken hoặc đồng dày 10–15 µm để tăng độ bóng.

Chất lượng xử lý bề mặt ảnh hưởng trực tiếp đến khả năng bám dính, độ sáng và độ bền ăn mòn của lớp mạ. Sai lệch quy trình tẩy dầu hoặc rửa nước có thể gây rỗ, bong tróc hoặc xám lớp mạ.

2.5 Hệ thống khuấy, lọc và tuần hoàn dung dịch

Dung dịch mạ crom chứa CrO₃ có xu hướng kết tinh nếu để yên lâu. Vì vậy, hệ thống khuấy – lọc giữ vai trò duy trì trạng thái đồng nhất.

ETEK sử dụng bơm màng khí nén Teflon, lưu lượng 10–15 m³/h, chịu hóa chất mạnh. Bộ lọc tinh 5 µm hoặc 10 µm bằng sợi polypropylen, giúp loại bỏ cặn, đảm bảo bề mặt mạ bóng mịn.

Ngoài ra, dòng dung dịch được tuần hoàn qua bộ trao đổi ion định kỳ, nhằm loại bỏ tạp chất Fe³⁺, Cu²⁺ hoặc dầu mỡ, duy trì độ tinh khiết Cr⁶⁺ ≥ 99,5%. Hệ thống cảm biến ORP giám sát liên tục mức oxy hóa, tự động bổ sung CrO₃ khi nồng độ giảm dưới 250 g/l.

2.6 Hệ thống xử lý khí – nước thải

Do Cr⁶⁺ là chất độc hại, dây chuyền mạ crom luôn được trang bị hệ thống xử lý môi trường nghiêm ngặt.

Khí thoát từ bể mạ được hút qua tháp hấp thụ NaOH 5%, sau đó qua bộ lọc ướt (wet scrubber), hiệu suất hấp thụ hơi crom > 98%. Nồng độ hơi Cr⁶⁺ trong khí thải đầu ra ≤ 0,05 mg/m³, đạt QCVN 19:2009/BTNMT.

Nước thải từ bể rửa và tràn mạ được gom về bể trung hòa, điều chỉnh pH 7–8 bằng NaOH, sau đó khử Cr⁶⁺ bằng NaHSO₃ hoặc FeSO₄ theo phản ứng:

Cr₂O₇²⁻ + 6Fe²⁺ + 14H⁺ → 2Cr³⁺ + 6Fe³⁺ + 7H₂O

Sau khi kết tủa Cr(OH)₃, nước được lắng, lọc qua than hoạt tính và tái sử dụng 50–70%. Bùn thải chứa Cr được ép lọc khô, lưu giữ đúng quy định chất thải nguy hại.

2.7 Hệ thống điều khiển tự động hóa

Dây chuyền mạ crom hiện đại ứng dụng công nghệ tự động hóa PLC – HMI – SCADA, điều khiển toàn bộ quá trình: nâng nhúng, đảo cực, gia nhiệt, dòng điện, và thời gian mạ.

Bộ điều khiển PLC Siemens S7-1200 kết nối biến tần điều chỉnh tốc độ nâng khung (0,1–2 m/phút), đảm bảo sản phẩm vào và ra bể mạ với tốc độ ổn định, tránh sốc điện hoặc cháy mạ.

Dữ liệu dòng, điện áp, nhiệt độ, thời gian, pH được lưu và xuất báo cáo tự động. Hệ thống cảnh báo khi vượt ngưỡng, hỗ trợ vận hành an toàn, giảm phụ thuộc nhân công.

2.8 Quy trình hoạt động tổng quát

Toàn bộ hệ thống mạ điện crom hóa hoạt động theo chu trình sau:

1. Tẩy dầu – rửa nước – tẩy gỉ – hoạt hóa.
2. Mạ lót niken hoặc đồng (nếu là mạ crom trang trí).
3. Mạ crom chính trong dung dịch CrO₃ – H₂SO₄.
4. Rửa nước sạch, trung hòa, sấy khô.
5. Kiểm tra độ dày, độ bóng và độ bám dính.

Một ca mạ tự động công suất 2.000 sản phẩm/ca có thể đạt hiệu suất điện phân 90–95%, độ đồng đều lớp mạ ±3 µm, độ bóng 0,05–0,1 µm Ra.

3.1 Thông số kỹ thuật điển hình của dây chuyền mạ crom

Một dây chuyền mạ crom công nghiệp tiêu chuẩn được thiết kế tùy theo mục đích sử dụng – mạ crom cứng hoặc mạ crom trang trí, tuy nhiên đều phải đáp ứng các thông số kỹ thuật cốt lõi sau:

Nhờ hệ thống điều khiển tự động, hệ thống mạ điện crom hóa của ETEK đảm bảo các thông số luôn ổn định, giảm dao động nồng độ ion và dòng điện – yếu tố quyết định độ đồng đều, độ bóng và độ bền của lớp phủ.

3.2 Tiêu chuẩn kỹ thuật về chất lượng lớp phủ

Chất lượng lớp mạ được đánh giá dựa trên hàng loạt tiêu chí theo tiêu chuẩn ASTM, ISO và TCVN. Dưới đây là bảng đối chiếu phổ biến:

Nhờ lớp mạ crom tinh khiết (độ tinh khiết ≥ 99%), màng phủ có khả năng chống mài mòn gấp 10 lần thép C45, chịu tải tiếp xúc lên đến 2.000 MPa, hệ số ma sát khô chỉ 0,12–0,16.

Đối với mạ crom trang trí, độ bóng bề mặt đạt đến cấp gương (mirror finish), sai lệch màu sắc ΔE ≤ 0,5 theo tiêu chuẩn CIE Lab, phù hợp với yêu cầu cao của ngành ô tô và thiết bị cao cấp.

3.3 Tiêu chuẩn thiết bị và vật liệu

Mọi thiết bị trong dây chuyền mạ crom phải đáp ứng tiêu chuẩn an toàn và khả năng chịu hóa chất khắc nghiệt. Các tiêu chuẩn tham chiếu gồm:

• EN ISO 9001:2015 – Quản lý chất lượng sản xuất.
• EN 60204-1 – An toàn điện cho máy công nghiệp.
• ISO 14001:2015 – Quản lý môi trường.
• ISO 45001:2018 – An toàn lao động.
• RoHS Directive 2011/65/EU – Hạn chế kim loại nặng trong thiết bị.
• REACH Regulation EC 1907/2006 – Kiểm soát hóa chất nguy hại trong mạ.

Vật liệu chế tạo:

• Bể PP hoặc PVC chịu axit, độ dày 15–25 mm.
• Cực dương chì–thiếc (Pb–Sn 93:7), tuổi thọ > 5 năm.
• Thanh treo đồng đỏ, mạ niken chống oxy hóa.
• Hệ thống đường ống UPVC chịu hóa chất, áp suất 6 bar.
• Quạt hút composite FRP, lưu lượng 1.500–3.000 m³/h, độ ồn ≤ 75 dB.

3.4 Tiêu chuẩn môi trường và an toàn hóa chất

Dây chuyền mạ crom thuộc nhóm ngành có yêu cầu nghiêm ngặt về xử lý hóa chất và phát thải. ETEK áp dụng đồng bộ hệ thống xử lý khí, nước và bùn thải đạt chuẩn quốc gia:

1. Khí thải:

• Hơi Cr⁶⁺ ≤ 0,05 mg/m³ (QCVN 19:2009/BTNMT).
• CO₂ và hơi nước < 500 mg/m³.
• Khí thải được trung hòa bằng dung dịch NaOH 5%, sau đó qua bộ lọc than hoạt tính.

2. Nước thải:

• Cr⁶⁺ ≤ 0,1 mg/l.
• TSS ≤ 50 mg/l.
• COD ≤ 75 mg/l.
• pH 6,5–8,5.
  Nước thải sau xử lý đạt cột A, có thể tái sử dụng 50–70% cho công đoạn rửa.

3. Chất thải rắn:
   Bùn chứa Cr(OH)₃ được ép lọc, sấy khô, lưu giữ trong thùng kín, bàn giao đơn vị có giấy phép xử lý chất thải nguy hại.
4. An toàn lao động:
   Khu vực mạ được thông gió cưỡng bức ≥ 10 lần/giờ, nồng độ oxy ≥ 19,5%, trang bị cảm biến hơi CrO₃ và cảnh báo khi vượt ngưỡng 0,03 mg/m³.

3.5 Tiêu chuẩn năng lượng và hiệu suất vận hành

Hệ thống mạ điện crom hóa của ETEK được thiết kế tiết kiệm năng lượng, đạt chỉ số OEE (Overall Equipment Effectiveness) trung bình ≥ 90%.

Các chỉ số cụ thể:

• Availability (khả dụng): 95–98% – nhờ thiết kế mô-đun, dễ bảo trì.
• Performance (hiệu suất): ≥ 94% – điều khiển điện áp và dòng ổn định.
• Quality (chất lượng): ≥ 98% – lớp phủ đồng đều, không bong tróc.

Tổng tiêu thụ điện giảm 20% nhờ bộ chỉnh lưu IGBT hiệu suất cao (≥ 92%) và hệ thống thu hồi nhiệt. Lượng hóa chất bổ sung định kỳ giảm 30% do hệ thống tuần hoàn và tự động bù CrO₃.

3.6 Tiêu chuẩn kiểm nghiệm sản phẩm sau mạ

Sau khi hoàn tất quy trình mạ crom cứng hoặc mạ crom trang trí, sản phẩm phải trải qua các bước kiểm tra:

1. Đo độ dày lớp mạ: bằng máy đo từ trường (Magnetic Gauge) độ chính xác ±1 µm.
2. Kiểm tra độ cứng: bằng thiết bị micro-Vickers HV0.05, kết quả 850–1.200 HV.
3. Kiểm tra độ bám: theo ASTM B571 (Cross-cut test).
4. Kiểm tra bền ăn mòn: phun muối NaCl 5% 35°C ≥ 500 giờ.
5. Kiểm tra độ bóng: dùng máy Glossmeter, độ bóng ≥ 85 GU.
6. Kiểm tra độ đồng đều: soi quang học, sai lệch màu ΔE ≤ 0,5.

Kết quả được lưu hồ sơ điện tử, truy xuất nguồn gốc mỗi lô hàng, đảm bảo khả năng kiểm định chất lượng xuất khẩu.

3.7 So sánh tiêu chuẩn giữa mạ crom cứng và mạ crom trang trí

3.8 Chứng nhận và quy chuẩn áp dụng

Để đảm bảo chất lượng và an toàn, dây chuyền mạ crom ETEK đáp ứng các chứng nhận quốc tế sau:

• ISO 9001:2015 – Hệ thống quản lý chất lượng.
• ISO 14001:2015 – Quản lý môi trường.
• ISO 45001:2018 – An toàn lao động.
• CE Marking – Tiêu chuẩn an toàn châu Âu.
• RoHS/REACH Compliance – Kiểm soát hóa chất độc hại.
• ASTM B456 / ISO 1456 – Tiêu chuẩn lớp mạ crom trên kim loại.

Mọi dây chuyền của ETEK đều được kiểm định trước khi bàn giao, đo độ rò điện, điện trở nối đất, hiệu chuẩn dòng điện và kiểm nghiệm dung dịch mạ theo tần suất 1 tháng/lần để đảm bảo ổn định hóa học và điện hóa.

4.1 Lợi ích kỹ thuật và cơ tính vượt trội

Một dây chuyền mạ crom được thiết kế đúng tiêu chuẩn mang lại hàng loạt lợi ích kỹ thuật vượt trội cho sản phẩm kim loại. Lớp phủ crom hình thành từ quá trình mạ điện crom hóa có cấu trúc tinh thể lục giác (hexagonal close-packed), độ cứng bề mặt đạt 850–1.200 HV, gấp 2–3 lần thép tôi C45 và tương đương tungsten carbide.

Đối với mạ crom cứng, lớp phủ dày từ 50–500 µm giúp tăng khả năng chịu mài mòn, chịu tải tiếp xúc, giảm ma sát khô xuống còn 0,12–0,16. Điều này đặc biệt quan trọng với trục máy, pít-tông thủy lực, xilanh, khuôn ép nhựa, trục cán và trục in công nghiệp.

Lớp crom có tính trơ hóa học cao, chịu được axit yếu, kiềm nhẹ, dung môi và muối biển. Trong thử nghiệm ASTM B117, mẫu mạ crom cứng của ETEK đạt độ bền phun muối > 1.000 giờ mà không bị rỉ hoặc nứt.

Còn đối với mạ crom trang trí, lớp mạ mỏng nhưng đồng đều, có độ phản xạ ánh sáng tới 90%, tạo hiệu ứng sáng gương, độ bóng đạt 0,05 µm Ra. Kết cấu vi tinh thể giúp chống oxy hóa và giữ màu bền lâu, không ố mờ dưới tia UV.

Ngoài ra, công nghệ mạ điện crom hóa còn giúp giảm ứng suất bề mặt vật liệu, tăng khả năng chịu mỏi tới 30%, đồng thời tăng độ ổn định kích thước của chi tiết sau xử lý.

4.2 Lợi ích kinh tế – giảm chi phí vận hành và bảo trì

So với sơn hoặc mạ niken, đầu tư dây chuyền mạ crom tuy có chi phí ban đầu cao hơn nhưng hiệu quả lâu dài vượt trội.

Nhờ cơ chế tự động điều khiển dòng điện và nồng độ CrO₃, hệ thống giúp tiết kiệm điện năng 20–25%, giảm lượng hóa chất tiêu hao 30%. Hiệu suất điện phân 18–20% được duy trì ổn định nhờ bộ chỉnh lưu IGBT hiện đại, giúp chi phí sản xuất giảm trung bình 15%/năm.

Lớp mạ crom cứng kéo dài tuổi thọ chi tiết máy gấp 5–10 lần, giảm nhu cầu thay mới hoặc gia công lại. Ví dụ: một trục máy cán thép sau khi mạ có thể vận hành 10.000 giờ thay vì 2.000 giờ như trước. Điều này giúp doanh nghiệp tiết kiệm chi phí bảo trì hàng trăm triệu đồng mỗi năm.

Trong mạ crom trang trí, hiệu suất hoàn thiện sản phẩm đạt 98%, tỷ lệ lỗi bề mặt chỉ < 0,5%. Sản phẩm có thể xuất xưởng ngay sau mạ mà không cần sơn phủ bổ sung, tiết kiệm 1–2 công đoạn xử lý và giảm nhân công 40%.

Thời gian hoàn vốn cho hệ thống mạ điện crom hóa trung bình chỉ từ 24–30 tháng, nhanh hơn so với mạ niken hoặc sơn tĩnh điện truyền thống.

4.3 Lợi ích về chất lượng và độ bền sản phẩm

Lớp crom kim loại có đặc tính cơ học và hóa học đặc biệt, mang lại chất lượng bề mặt vượt trội:

• Độ cứng cao: 900–1.200 HV – chống trầy xước, mài mòn cơ học.
• Độ bóng cao: phản xạ ánh sáng ≥ 85%, mang lại vẻ sáng sang trọng.
• Khả năng chịu nhiệt: không biến màu đến 400°C.
• Độ bám dính mạnh: liên kết điện tử giữa crom và nền thép, độ bám đạt 5B (ASTM B571).
• Độ bền ăn mòn: > 1.000 giờ phun muối NaCl.

Sản phẩm mạ crom cứng có độ ổn định kích thước tuyệt đối, sai số < ±2 µm, rất phù hợp cho các chi tiết yêu cầu chính xác cao như khuôn ép nhựa, chi tiết thủy lực, vòng bi, trục cam, trục vít.

Đối với mạ crom trang trí, lớp crom mỏng bảo vệ kim loại nền khỏi oxy hóa và mang lại bề mặt bóng như gương. Nhiều sản phẩm sau 5–10 năm vẫn giữ màu sáng bạc, không bong tróc.

Ngoài ra, lớp mạ crom có tính dẫn điện thấp, giúp chống phóng điện cục bộ trên chi tiết cơ khí cao thế – một ưu điểm mà lớp mạ niken hay sơn không có được.

4.4 Lợi ích về môi trường và an toàn

Một trong những lợi thế lớn nhất của dây chuyền mạ crom ETEK là khả năng kiểm soát phát thải, đảm bảo tuân thủ nghiêm ngặt quy chuẩn môi trường QCVN và tiêu chuẩn châu Âu.

Hệ thống xử lý hơi Cr⁶⁺ bằng tháp hấp thụ NaOH 5% và bộ lọc than hoạt tính có hiệu suất 98%, nồng độ khí thải ra môi trường ≤ 0,05 mg/m³.

Nước thải sau quá trình mạ điện crom hóa được khử bằng NaHSO₃ và FeSO₄, kết tủa thành Cr(OH)₃, sau đó lọc và tái sử dụng. Lượng nước tái chế đạt 60–70%, giảm nhu cầu nước đầu vào tới 40%.

Nhờ hệ thống khép kín, lượng hóa chất thất thoát < 2%, đảm bảo an toàn tuyệt đối cho công nhân. Khu vực vận hành được bố trí quạt hút, cảm biến hơi crom, cảnh báo tự động, và cấp khí tươi ≥ 10 lần thể tích phòng/giờ.

So với mạ kẽm hoặc mạ niken, công nghệ mạ crom cứng ít tạo bùn thải hơn, đồng thời lớp phủ bền hơn, nên vòng đời sản phẩm kéo dài – góp phần giảm phát thải carbon tổng thể của nhà máy.

4.5 Ứng dụng trong các ngành công nghiệp

Nhờ khả năng bảo vệ, trang trí và tăng cơ tính, dây chuyền mạ crom được ứng dụng rộng rãi trong hầu hết các lĩnh vực công nghiệp hiện đại:

1. Ngành cơ khí – khuôn mẫu:
   Mạ crom cứng dùng để phủ khuôn ép nhựa, khuôn đúc nhôm, trục cán, trục vít, xilanh, giúp tăng độ cứng, chống mài mòn và giảm hệ số ma sát.
2. Ngành ô tô – xe máy:
   Mạ crom trang trí trên các chi tiết như ốp gương, tay nắm cửa, mâm xe, pô, logo giúp tạo vẻ sáng bóng và chống gỉ. Với chi tiết động cơ, mạ crom cứng bảo vệ bề mặt chịu nhiệt và ma sát cao.
3. Ngành thủy lực – khí nén:
   Các trục piston, ống xy-lanh, ty ben được mạ lớp crom dày 50–300 µm, độ cứng 1.000 HV giúp chống mài mòn, rò rỉ và tróc lớp phủ dưới áp suất cao.
4. Ngành in ấn – bao bì:
   Trục in, trục ép, trục cao su được mạ điện crom hóa để tạo bề mặt nhẵn, chống dính mực, kéo dài tuổi thọ gấp 5–6 lần so với trục thép thường.
5. Ngành thiết bị gia dụng:
   Mạ crom trang trí cho vòi sen, tay nắm, giá treo, đồ inox, mang lại bề mặt sáng bóng, bền màu, chống rỉ sét, tăng tính thẩm mỹ và dễ vệ sinh.
6. Ngành hàng không – quốc phòng:
   Áp dụng mạ crom cứng cho các chi tiết cơ khí chính xác, bánh răng, càng hạ cánh, vỏ turbine, yêu cầu độ bền và ổn định cao.

4.6 Ứng dụng theo loại mạ và công nghệ

Mạ crom cứng thường được thực hiện trực tiếp lên nền thép, đồng, hoặc gang mà không cần lớp lót. Trong khi đó, mạ crom trang trí được phủ trên nền niken hoặc đồng để tạo độ bóng.

Các công nghệ mới hiện nay trong hệ thống mạ điện crom hóa gồm:

• Mạ crom vi xốp (microcracked chrome): lớp mạ có hàng nghìn vết nứt siêu nhỏ (< 1 µm), giúp thoát khí và giảm ứng suất.
• Mạ crom vi lỗ (microporous chrome): tạo các lỗ rỗng nano giúp tăng khả năng giữ dầu bôi trơn, giảm ma sát động.
• Mạ crom ba hóa trị (Cr³⁺): thay thế Cr⁶⁺ truyền thống, thân thiện môi trường, giảm độc hại nhưng vẫn giữ độ bóng cao.

Những công nghệ này được ETEK áp dụng linh hoạt tùy yêu cầu khách hàng – từ mạ crom trang trí trong dân dụng đến mạ crom cứng công nghiệp nặng.

4.7 Lợi ích chiến lược và giá trị lâu dài

Đầu tư dây chuyền mạ crom mang lại lợi ích chiến lược dài hạn:

• Tăng tuổi thọ sản phẩm: gấp 5–10 lần, giảm chi phí thay thế.
• Nâng cao giá trị thương hiệu: sản phẩm có bề mặt sáng bóng, chất lượng xuất khẩu.
• Đảm bảo tuân thủ môi trường: đạt tiêu chuẩn QCVN, RoHS, REACH, thân thiện môi trường.
• Ổn định sản xuất: vận hành tự động, giảm lỗi con người.
• Tối ưu chi phí: tiết kiệm điện, nước, hóa chất và nhân lực.

Nhờ khả năng đáp ứng cả mạ trang trí và mạ công nghiệp nặng, hệ thống mạ điện crom hóa của ETEK phù hợp cho mọi doanh nghiệp – từ cơ khí chế tạo đến sản xuất hàng tiêu dùng cao cấp

5.1 Giải pháp tổng thể – từ tư vấn, thiết kế đến vận hành hoàn chỉnh

ETEK cung cấp dây chuyền mạ crom theo mô hình tổng thầu trọn gói (EPC – Engineering, Procurement, Construction), đảm bảo khách hàng nhận được một hệ thống hoàn chỉnh, tối ưu và đồng bộ từ đầu đến cuối. Quy trình triển khai gồm 6 giai đoạn: khảo sát – thiết kế – chế tạo – lắp đặt – chạy thử – chuyển giao công nghệ.

Ở giai đoạn khảo sát, ETEK phân tích đặc tính sản phẩm, vật liệu, quy mô sản xuất, yêu cầu lớp phủ (trang trí hay cứng), từ đó xác định cấu hình hệ thống mạ điện crom hóa phù hợp. Đội ngũ kỹ sư sẽ tiến hành đo điện trở đất, kiểm tra nguồn điện, thiết kế bố trí mặt bằng và hướng luồng khí để đảm bảo an toàn hóa chất và thông gió.

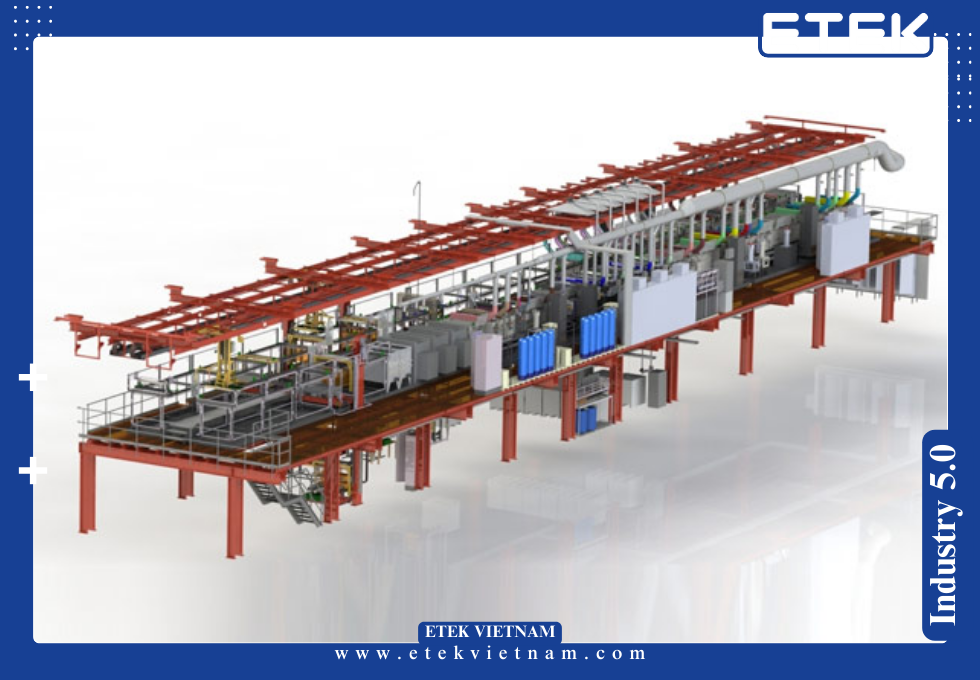

Trong thiết kế kỹ thuật, ETEK sử dụng phần mềm chuyên dụng như AutoCAD Plant 3D, SolidWorks và CFD để mô phỏng dòng điện, nhiệt và khí trong bể mạ crom, đảm bảo phân bố đều ion Cr⁶⁺, hạn chế hiện tượng cháy mạ, rỗ và sai lệch độ dày.

Giai đoạn chế tạo và lắp đặt được thực hiện tại xưởng ETEK với quy trình kiểm tra nghiêm ngặt: mối hàn kín nước, cách điện, đo áp lực bể, kiểm thử dòng rò. Sau khi lắp đặt, dây chuyền được chạy thử 72 giờ liên tục để kiểm chứng độ ổn định.

ETEK bàn giao hệ thống kèm hướng dẫn vận hành chi tiết, sơ đồ điện – nước – khí, sổ nhật ký mạ và bộ tiêu chuẩn kiểm định lớp mạ (thickness, hardness, adhesion). Khách hàng được đào tạo thực hành trực tiếp, đảm bảo làm chủ hoàn toàn công nghệ.

5.2 Công nghệ tiên tiến – thiết bị chuẩn châu Âu, Nhật Bản

Các thiết bị mạ crom của ETEK được nhập khẩu hoặc gia công theo tiêu chuẩn châu Âu và Nhật Bản, có độ chính xác cao, tuổi thọ lâu dài và vận hành an toàn.

• Nguồn chỉnh lưu IGBT Siemens – 12V, 10.000A: hiệu suất điện > 92%, điều khiển PID ổn định dòng, tích hợp truyền thông Modbus với PLC.
• Bể mạ crom PP chịu nhiệt 90°C: hàn đùn liên kết kép, không rò rỉ, tuổi thọ trên 10 năm.
• Cực dương Pb-Sn (93:7): chống ăn mòn điện hóa, bền hóa chất, ổn định dòng điện.
• Thanh treo đồng đỏ: dẫn điện tốt, giảm sụt áp < 1%.
• Hệ thống hút khí composite FRP: lưu lượng 3.000–5.000 m³/h, hiệu suất hút hơi 98%, đảm bảo nồng độ Cr⁶⁺ < 0,05 mg/m³.
• Bộ khuấy tuần hoàn dung dịch: bơm màng Teflon lưu lượng 15 m³/h, lọc tinh 5 µm, duy trì nồng độ ion ổn định.
• Tháp hấp thụ khí thải NaOH 5% + than hoạt tính: loại bỏ hơi axit và crom hóa, khí đầu ra đạt QCVN 19:2009/BTNMT.

ETEK còn tích hợp bộ điều khiển trung tâm PLC Siemens S7-1200 với giao diện HMI cảm ứng 10 inch, giúp theo dõi điện áp, dòng mạ, nhiệt độ bể, pH và thời gian theo thời gian thực. Toàn bộ dữ liệu vận hành được lưu trữ và truyền lên hệ thống SCADA hoặc cloud để giám sát từ xa.

Lò sấy sau mạ sử dụng khí nóng tuần hoàn, kiểm soát nhiệt ±2°C, giúp lớp crom ổn định nhanh, tránh hiện tượng nứt vi mô. Hệ thống điều khiển IoT gửi cảnh báo lỗi qua SMS hoặc email, giúp nhà máy vận hành 24/7 mà không cần giám sát liên tục.

5.3 Hệ thống tự động hóa – vận hành thông minh và ổn định

Điểm nổi bật của dây chuyền mạ crom do ETEK thiết kế là khả năng tự động hóa hoàn toàn. Hệ thống robot nhúng – nâng chi tiết được điều khiển bằng biến tần và lập trình PLC, bảo đảm tốc độ di chuyển chính xác ±0,1 m/phút, tránh sốc điện khi ra vào bể.

Các cảm biến dòng, áp và nhiệt độ được bố trí ở từng bể. Khi điện áp vượt ngưỡng 12 V hoặc nhiệt độ lệch ±3°C, PLC sẽ tự động ngắt điện và báo lỗi. Cảm biến ORP và pH giúp điều chỉnh nồng độ dung dịch CrO₃ và axit sunfuric, tránh kết tinh hoặc suy giảm hiệu suất điện phân.

Buồng hút khí và bộ lọc dung dịch vận hành tự động, được điều khiển bởi biến tần theo lưu lượng cần thiết. Nhờ đó, hệ thống tiết kiệm đến 25% điện năng so với điều khiển thủ công.

Hệ thống cũng cho phép lưu trữ và phân tích dữ liệu vận hành, giúp đánh giá OEE (Overall Equipment Effectiveness), tính toán tiêu thụ năng lượng và cảnh báo bảo trì định kỳ – một điểm khác biệt lớn so với dây chuyền truyền thống.

5.4 Dịch vụ kỹ thuật và bảo trì chuyên nghiệp

ETEK không chỉ cung cấp thiết bị mà còn đồng hành cùng khách hàng trong suốt vòng đời vận hành của hệ thống mạ điện crom hóa.

Khách hàng nhận được:

• Bảo hành toàn bộ hệ thống 24 tháng.
• Bảo trì định kỳ 6 tháng/lần, kiểm tra điện áp, dòng, độ cách điện, hiệu chỉnh cảm biến.
• Đào tạo kỹ thuật viên: vận hành, phân tích dung dịch mạ, xử lý lỗi thường gặp.
• Hỗ trợ kỹ thuật 24/7: qua hotline và điều khiển từ xa (remote support).
• Cung cấp phụ tùng chính hãng: cực dương Pb–Sn, thanh đồng, lọc tinh, cảm biến nhiệt, PLC.

ETEK còn cung cấp dịch vụ bảo trì dự đoán (Predictive Maintenance) bằng cảm biến rung và nhiệt độ, cho phép phát hiện sớm hao mòn thiết bị, tránh dừng máy ngoài kế hoạch.

Toàn bộ quy trình bảo hành được quản lý bằng phần mềm ETEK Smart Service, giúp khách hàng dễ dàng theo dõi lịch sử bảo trì, thay thế linh kiện và thông số hoạt động.

5.5 Giải pháp tùy chỉnh – phù hợp mọi quy mô nhà máy

ETEK thiết kế dây chuyền mạ crom theo cấu trúc mô-đun, có thể mở rộng hoặc nâng cấp dễ dàng tùy quy mô:

1. Dây chuyền thủ công: phù hợp xưởng nhỏ, chi phí thấp, vận hành bằng tay, công suất 100–200 sản phẩm/ngày.

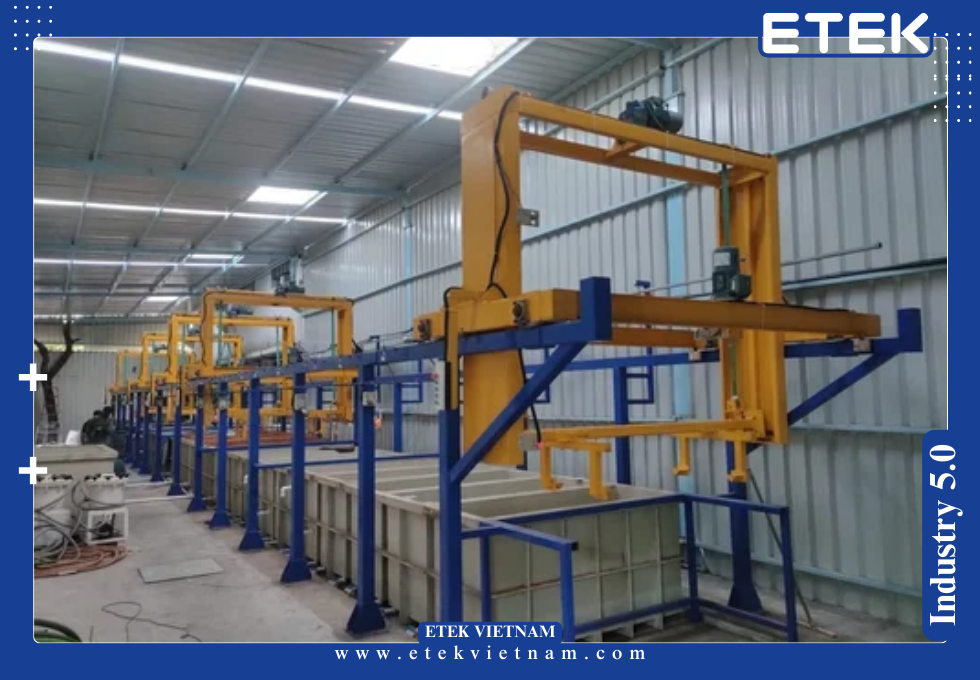

2. Dây chuyền bán tự động: có hệ thống nâng hạ cơ giới, điều khiển dòng điện tự động, công suất 500–1.000 sản phẩm/ngày.

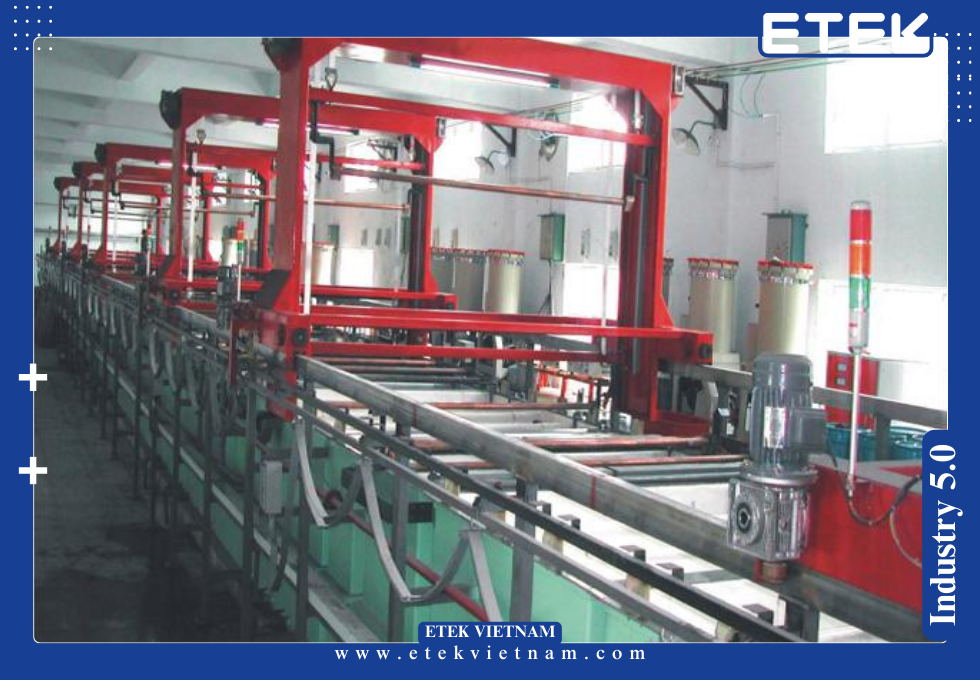

3. Dây chuyền tự động hoàn toàn: có robot nhúng – rửa – sấy, điều khiển PLC – SCADA, công suất 2.000–5.000 sản phẩm/ngày.

Ngoài ra, ETEK cung cấp tùy chọn cho từng loại mạ:

• Mạ crom cứng: bể mạ sâu, điện áp cao 12 V, nguồn dòng 10.000 A, hệ thống làm mát nước.
• Mạ crom trang trí: bể nhỏ, hệ thống mạ lót niken – đồng – crom, điều khiển dòng 6–8 V.
• Mạ crom ba hóa trị (Cr³⁺): thân thiện môi trường, dùng dung dịch Cr₂(SO₄)₃, không độc hại.

ETEK có khả năng thiết kế hệ thống mạ đa lớp (Cu–Ni–Cr) và hệ thống mạ điện crom hóa liên tục (continuous plating) cho dây chuyền sản xuất ống, dây, hoặc tấm kim loại cuộn.

5.6 Khả năng tích hợp – kết nối nhà máy thông minh

Trong xu thế công nghiệp 4.0, ETEK đi đầu trong việc số hóa dây chuyền mạ điện crom hóa. Hệ thống được tích hợp IoT, SCADA và phần mềm quản lý năng lượng (EMS – Energy Management System).

Các cảm biến tại bể mạ gửi dữ liệu về trung tâm, hiển thị trên dashboard trực quan: nhiệt độ, pH, dòng điện, ORP, hiệu suất điện phân. Dữ liệu được lưu trữ 12 tháng, xuất báo cáo theo ngày hoặc ca làm việc.

Nhà quản lý có thể truy cập từ xa qua ứng dụng ETEK Smart Factory để theo dõi tiêu thụ điện, nước, hóa chất, giúp điều chỉnh kế hoạch sản xuất. Nhờ đó, doanh nghiệp tiết kiệm 10–15% năng lượng và nâng cao chỉ số OEE trung bình lên 92–95%.

Hệ thống còn tích hợp bộ quản lý môi trường (Environmental Control Unit), tự động điều khiển quạt hút, bơm xử lý và cảnh báo khi hơi Cr⁶⁺ vượt ngưỡng 0,03 mg/m³.

5.7 Lợi thế khác biệt của ETEK so với nhà cung cấp khác

• Thiết kế đồng bộ: Từ xử lý bề mặt, mạ, rửa, đến xử lý khí và nước thải – tất cả trong một hệ thống khép kín.
• Hiệu suất cao: Lớp mạ đồng đều ±2 µm, độ bóng đạt 0,05 µm Ra, độ cứng 1.200 HV.
• An toàn tuyệt đối: hệ thống chống rò điện, cảm biến nhiệt và pH, tự động ngắt khi lỗi.
• Chi phí đầu tư hợp lý: thấp hơn 20–30% so với dây chuyền nhập khẩu châu Âu, nhưng chất lượng tương đương.
• Bảo hành và phụ tùng nội địa: thay thế nhanh, không phụ thuộc nguồn nhập.
• Hỗ trợ mở rộng: dễ nâng cấp lên hệ thống tự động hoặc mạ ba hóa trị Cr³⁺ trong tương lai.

5.8 Giá trị dài hạn và định hướng phát triển bền vững

Chọn dây chuyền mạ crom của ETEK là đầu tư vào một hệ thống công nghệ bền vững, thân thiện môi trường và hiệu quả lâu dài.

ETEK cam kết đồng hành cùng doanh nghiệp trong hành trình chuyển đổi xanh:

• Giảm phát thải Cr⁶⁺ xuống 0,05 mg/m³ khí, 0,1 mg/l nước.
• Tái sử dụng 70% nước rửa.
• Tiết kiệm 20% năng lượng và 30% hóa chất.
• Đảm bảo tuân thủ RoHS, REACH và ISO 14001.

Với hệ thống tự động hóa, vật liệu chế tạo bền, và dịch vụ kỹ thuật toàn diện, ETEK giúp khách hàng duy trì hiệu suất cao, giảm chi phí vận hành, và đạt chất lượng mạ đáp ứng các tiêu chuẩn xuất khẩu quốc tế.

KẾT LUẬN

Trong bối cảnh sản xuất hiện đại, đầu tư dây chuyền mạ crom là bước đi chiến lược giúp doanh nghiệp nâng cao chất lượng sản phẩm, giảm chi phí và đáp ứng yêu cầu môi trường toàn cầu. Với công nghệ tiên tiến, thiết kế đồng bộ, và dịch vụ kỹ thuật toàn diện, ETEK là đối tác tin cậy mang đến giải pháp mạ điện crom hóa tối ưu – an toàn – hiệu quả – bền vững cho mọi quy mô nhà máy.

Chọn ETEK – lựa chọn công nghệ mạ crom thông minh, ổn định, hiệu quả và mang lại giá trị lâu dài cho tương lai doanh nghiệp

SẢN PHẨM LIÊN QUAN:

Các dây chuyền mạ khác

Các dịch vụ công nghệ khác của ETEK
