DÂY CHUYỀN ĐÓNG GÓI HỘP GIẤY

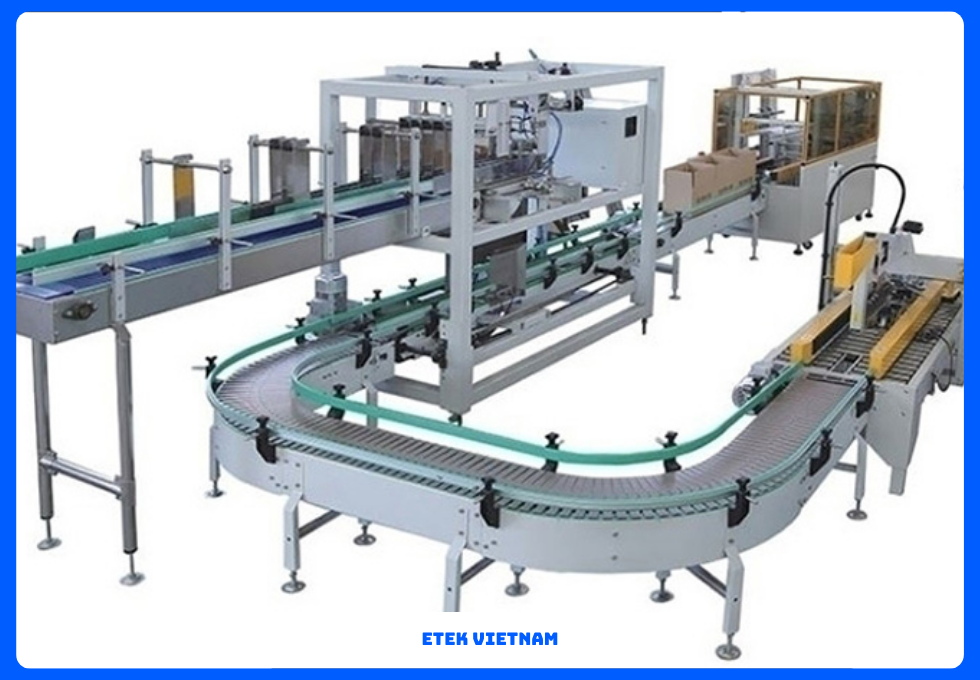

Một dây chuyền đóng gói hộp giấy tiêu chuẩn gồm các module liên tiếp: feeder, erector, pre-breaker, máy gấp dán hộp, glue station (hot-melt/emulsion), folding rails, pressing belt, vision inspection, reject unit và discharge conveyor.
Mỗi module tích hợp drive servo/stepper (torque 1–20 Nm), encoder 17 bit, PLC Siemens S7/Allen-Bradley ControlLogix, HMI 10–15″ và giao thức EtherNet/IP hoặc Profinet.
Nguyên lý: dạng tịnh tiến (linear) hoặc rotary index để đạt tốc độ cao; đồng bộ hóa bằng camless servo motion cho precision ±0.5 mm.

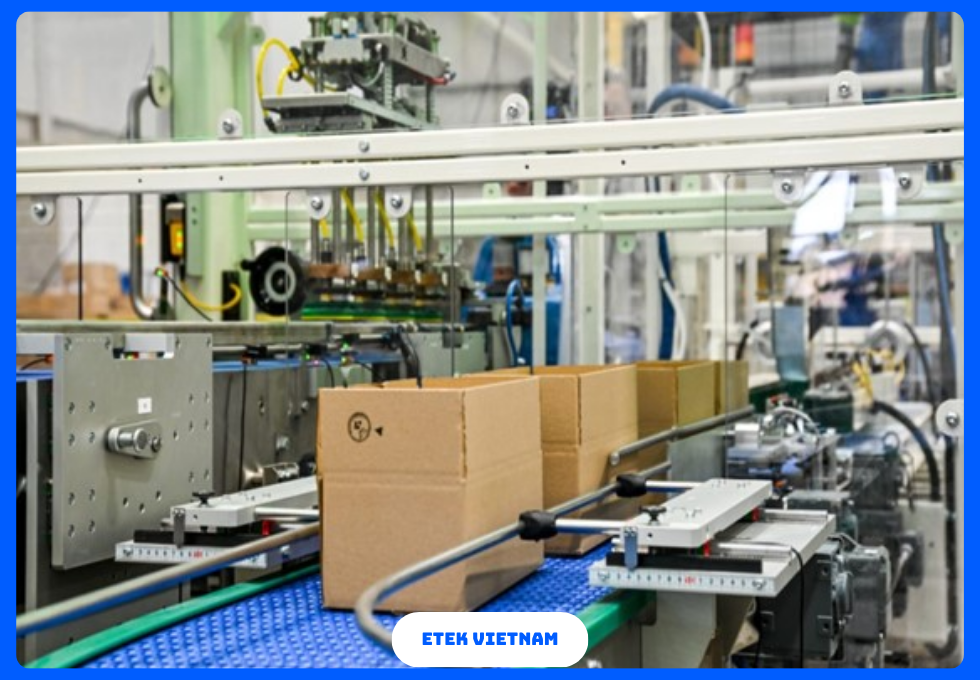

Module tiếp liệu và dựng hộp (feeder & erector)

Feeder nhận blank từ magazine với cơ cấu hút chân không (vacuum pump 80–200 m3/h) và vị trí đặt chính xác ±1 mm.

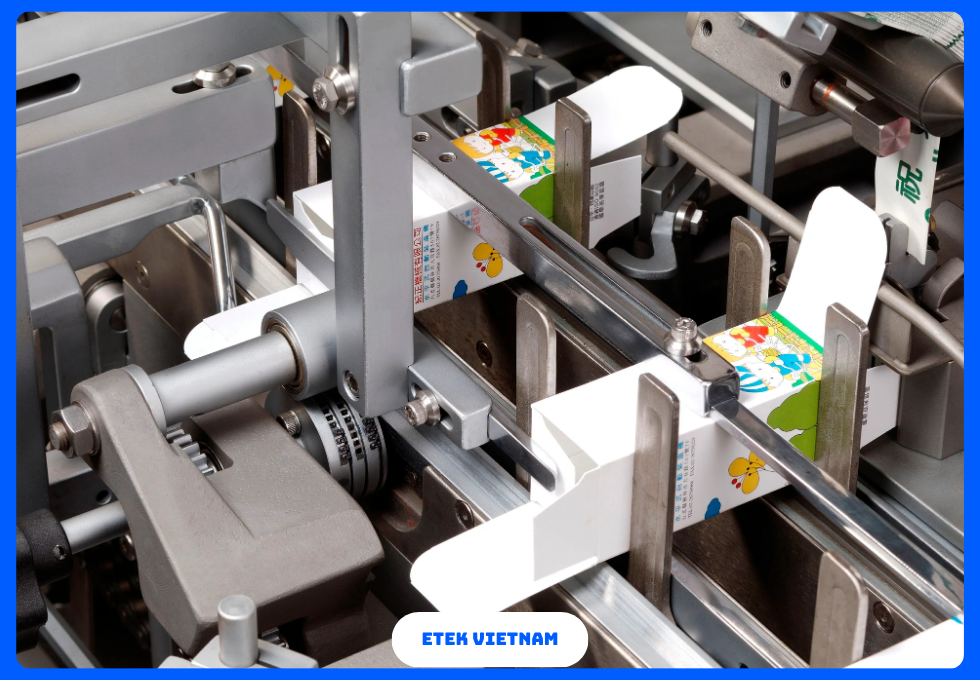

Erector mở blank thành hình hộp, pre-breaker xử lý nếp gấp trước, sử dụng khí nén 5–7 bar cho cylinder; cycle time điều chỉnh để phù hợp tốc độ line.
Hệ thống có option magazine capacity 500–1.500 blank, sensor photocell giám sát cấp liệu, bảo đảm zero-jam trong vận hành chuẩn.

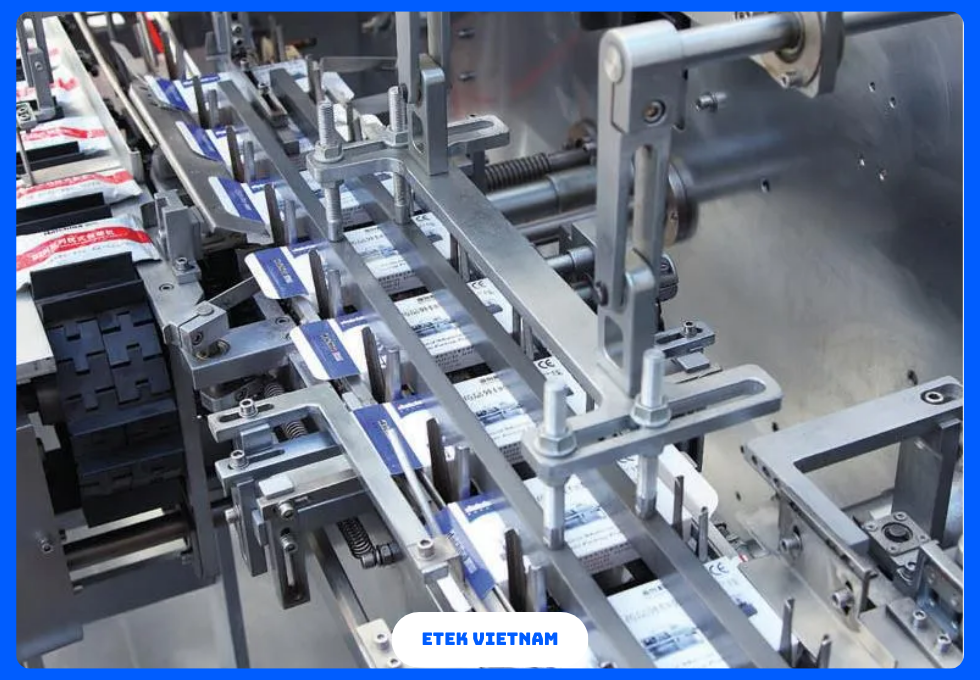

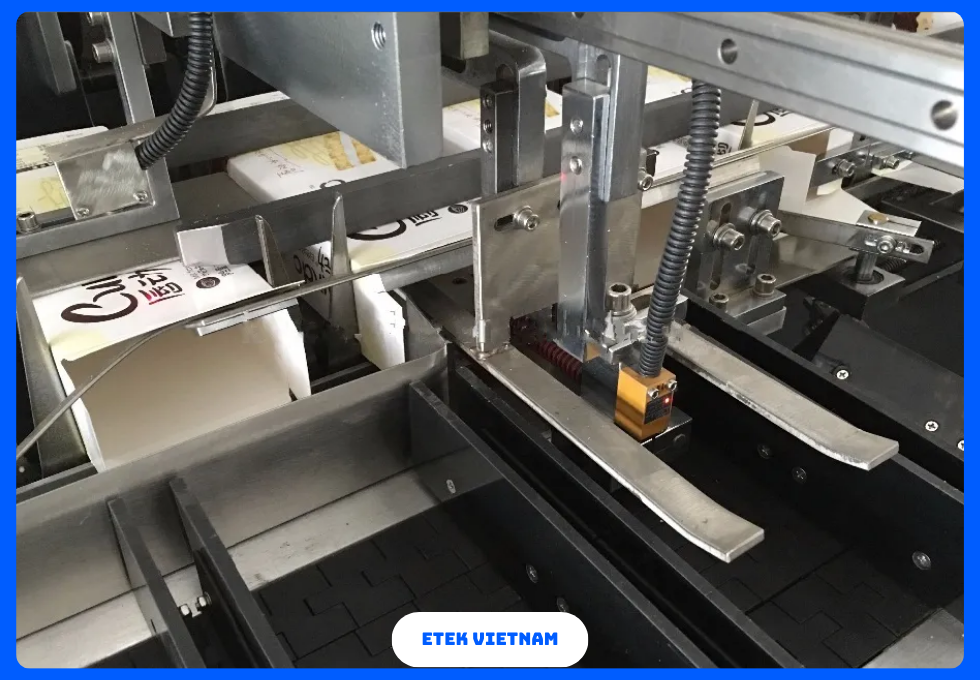

Máy gấp dán hộp và hệ thống keo (folder-gluer & glue system)

Máy gấp dán hộp (folder-gluer) là lõi của dây chuyền; model rotary hoặc linear, with pre-folders, side-folders và top-folders.
Ứng dụng keo hot-melt (EVA, PA) hoặc emulsion (PVA) tùy yêu cầu ứng dụng; hot-melt temp 160–190°C, viscosity 100–500 cP, áp suất nén 0.2–0.5 MPa.
Pattern keo (bead, dot, spiral) được điều khiển bằng servo applicator, width control 1–12 mm, dwell time 50–200 ms để đảm bảo bond strength ≥ 4 N/cm².

Hệ thống đồng bộ hóa và truyền động

Truyền động chính dùng servo motors (0.5–15 kW) kết hợp biến tần VFD cho motor conveyors; belt loại polyurethane PU, pitch teeth 8–16 mm.
Encoder feedback 17–24 bit cho vị trí, network real-time EtherCAT giúp motion control với jitter < 1 ms.
Phương án truyền động camless cho phép thay đổi sản phẩm nhanh, giảm mechanical wear và tối ưu tối ưu sản xuất thông qua giảm thời gian changeover.

Kiểm tra chất lượng và loại hàng lỗi (vision & QA)

Camera line-scan hoặc area-scan 2–12 MP, tốc độ xử lý ≥ 60 fps, thuật toán OCR/Pattern-match kiểm tra in ấn, kích thước, vị trí keo và seal integrity.
Thiết bị đo lực ép (compression tester inline) theo dõi lực gập, đảm bảo seal strength và khả năng xếp chồng pallet ≥ 1.5 t/m².
Reject valve hoặc push-out actuator loại bỏ lô lỗi, reject rate target ≤ 0.5% để giảm rework.

Chiết rót, đóng gói tổ hợp và palletizing

Sau khi hộp thành phẩm, module combine có thể thực hiện grouping, shrink-wrapping, hoặc insertion vào secondary carton.

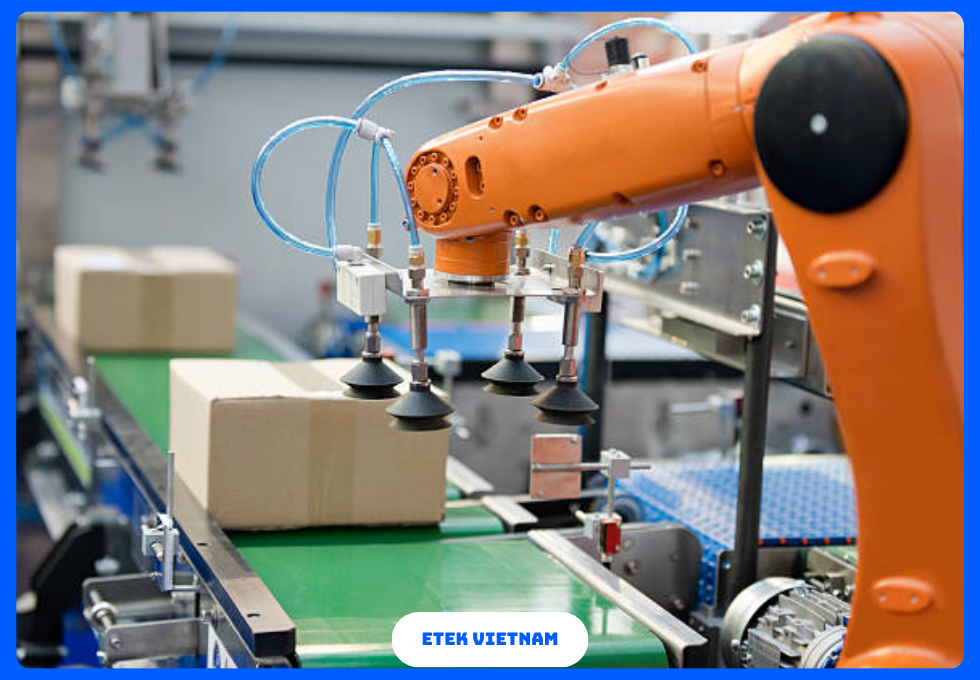

Palletizer robot 6-axis hoặc gantry với pay-load 500–1.500 kg, cycle ≤ 30s/pallet pattern, tích hợp pallet detection, stretch wrap module và weigh-check.
Thông tin traceability (batch no, time stamp) được in bằng thermal/inkjet coder và lưu trong MES theo chuẩn Industry 4.0.

3.1 Thông số kỹ thuật cơ bản dây chuyền đóng gói hộp giấy

Một dây chuyền đóng gói hộp giấy hiện đại thường được thiết kế với công suất và cấu hình khác nhau tùy quy mô nhà máy. Các thông số tiêu chuẩn:

• Tốc độ xử lý: 150 – 300 hộp/phút (đối với hộp gấp dán dạng phẳng), 60 – 120 hộp/phút (đối với hộp dựng sẵn, erecting + gluing).
• Kích thước hộp xử lý: chiều dài 60–600 mm, chiều rộng 40–400 mm, chiều cao 15–200 mm.
• Vật liệu hộp: giấy carton tráng SBS, CUK, CCNB với grammage 200–450 gsm, độ dày 0,25–1,5 mm.
• Hệ thống keo: hot-melt EVA/PUR hoặc keo lạnh PVA, dung lượng bồn chứa 15–30 lít, nhiệt độ vận hành 160–190°C.
• Mức tiêu thụ năng lượng: 15–45 kW/h (tùy cấu hình servo và heating system).
• Độ chính xác gấp dán: sai số ≤ ±0,5 mm.
• Tỷ lệ phế phẩm (reject rate): ≤ 0,5% khi vận hành ở tốc độ danh định.

Nhờ khả năng vận hành với độ chính xác cao, dây chuyền có thể đáp ứng yêu cầu sản xuất của nhiều ngành: thực phẩm, dược phẩm, mỹ phẩm, FMCG.

3.2 Tiêu chuẩn thiết kế và an toàn máy móc dây chuyền đóng gói hộp giấy

Để đảm bảo an toàn và vận hành ổn định, dây chuyền đóng gói hộp giấy phải tuân thủ các tiêu chuẩn quốc tế:

• CE (Conformité Européenne): chứng nhận an toàn cho thiết bị máy móc khi xuất khẩu vào thị trường châu Âu.
• ISO 9001:2015: tiêu chuẩn hệ thống quản lý chất lượng trong thiết kế và sản xuất.
• ISO 14120 & ISO 13857: quy định về hàng rào bảo vệ, khoảng cách an toàn cho người vận hành.
• ANSI/PMMI B155.1: tiêu chuẩn Mỹ về an toàn máy đóng gói.
• RoHS & REACH: tuân thủ hạn chế hóa chất độc hại trong linh kiện điện tử.
• GMP & HACCP: áp dụng cho dây chuyền trong ngành thực phẩm và dược phẩm, đảm bảo vệ sinh công nghiệp.

Nhờ đáp ứng các tiêu chuẩn này, dây chuyền có thể vận hành trong môi trường sản xuất quy mô lớn, đồng thời đáp ứng các yêu cầu kiểm định quốc tế khắt khe.

3.3 Thông số hệ thống truyền động và điều khiển dây chuyền đóng gói hộp giấy

• Động cơ servo: công suất 0,5–15 kW, mô-men xoắn 1–20 Nm, độ phân giải encoder 17–24 bit.
• Bộ điều khiển trung tâm: PLC Siemens S7-1500, Allen-Bradley ControlLogix hoặc Beckhoff TwinCAT, hỗ trợ Profinet/EtherNet/IP.
• Hệ thống giám sát: HMI 10–15 inch, độ phân giải Full HD, hỗ trợ đa ngôn ngữ.
• Cảm biến: cảm biến quang Omron, Keyence hoặc SICK; camera kiểm tra chất lượng 2–12 MP, tốc độ ≥ 60 fps.
• Hệ thống khí nén: áp suất làm việc 5–7 bar, tiêu thụ khí 150–500 lít/phút.

Với cấu hình này, máy gấp dán hộp và các module đi kèm hoạt động đồng bộ hóa, đảm bảo tốc độ cao nhưng vẫn duy trì độ ổn định lâu dài.

3.4 Hiệu suất vận hành và chỉ số OEE

Một dây chuyền hiện đại phải đạt OEE (Overall Equipment Effectiveness) ≥ 85%. Chỉ số này bao gồm:

• Availability (Tính khả dụng): ≥ 90%, downtime < 5%/ca sản xuất.
• Performance (Hiệu suất tốc độ): đạt 95–98% tốc độ danh định.
• Quality (Chất lượng sản phẩm): tỷ lệ lỗi < 0,5%.

Ví dụ: một dây chuyền 250 hộp/phút vận hành 20 giờ/ngày có thể đạt 300.000 hộp/ngày, với tỷ lệ phế phẩm chỉ khoảng 1.500 hộp – thấp hơn nhiều so với mức 3–4% ở dây chuyền bán tự động.

3.5 Tiêu chuẩn bao bì và kiểm soát chất lượng dây chuyền đóng gói hộp giấy

Để đảm bảo hộp giấy thành phẩm đạt yêu cầu, các tiêu chuẩn bao bì được áp dụng:

• ISO 18602: bao bì thân thiện môi trường, tái chế và tái sử dụng.
• ASTM D642: kiểm tra lực nén thẳng đứng của hộp carton.
• TAPPI T-410: kiểm tra độ dày giấy.
• ISO 2470: đo độ trắng của giấy.
• ISO 287: xác định độ ẩm giấy carton.

Hệ thống kiểm tra inline sử dụng camera vision + cảm biến lực nén để đảm bảo mỗi hộp đạt độ bền ≥ 1,5 tấn/m² khi xếp chồng pallet.

3.6 Tiêu chuẩn môi trường và năng lượng

Để phù hợp xu hướng sản xuất bền vững, dây chuyền phải đáp ứng:

• Tiêu thụ năng lượng ≤ 0,15 kWh/hộp (bao gồm motor + heating).
• Mức phát thải CO₂ giảm 20% nhờ servo tiết kiệm điện và hệ thống hồi nhiệt.
• Độ ồn vận hành ≤ 75 dB(A), an toàn cho người lao động.
• Hệ thống lọc bụi và keo VOC đạt chuẩn QCVN 19:2009/BTNMT về khí thải công nghiệp.

Những cải tiến này giúp doanh nghiệp đáp ứng mục tiêu ESG (Environmental – Social – Governance) trong sản xuất hiện đại.

4.1 Lợi ích vận hành cho doanh nghiệp sản xuất

Dây chuyền đóng gói hộp giấy tự động hóa toàn bộ quá trình erecting – folding – gluing – inspection, mang lại nhiều lợi ích vận hành:

• Tăng năng suất: Dây chuyền tốc độ 250 hộp/phút có thể xử lý 15.000 hộp/giờ, tương đương 120.000 hộp/ca 8 giờ. So với dây chuyền thủ công chỉ đạt 15.000–20.000 hộp/ca, hiệu suất tăng gấp 6 lần.
• Giảm thời gian downtime: Hệ thống servo và PLC đồng bộ cho phép changeover dưới 10 phút, giảm 70% thời gian so với thiết bị truyền thống.
• Hạn chế lỗi vận hành: Tỷ lệ phế phẩm ≤0,5%, giảm đáng kể chi phí rework, bảo vệ hình ảnh thương hiệu.
• Ổn định chất lượng: Sai số gấp dán ≤ ±0,5 mm, lực ép keo ≥ 4 N/cm², đảm bảo tính đồng nhất trong toàn bộ lô hàng.

4.2 Lợi ích tài chính và quản trị

Đầu tư dây chuyền đóng gói hộp giấy hiện đại giúp doanh nghiệp tối ưu chi phí và nâng cao hiệu quả quản trị:

• Giảm chi phí nhân sự: Một dây chuyền tự động thay thế 15–20 công nhân thao tác thủ công, tiết kiệm 30–40% chi phí lao động.
• Giảm hao hụt nguyên liệu: Hệ thống cấp keo chính xác bằng servo giảm lượng keo thừa 10–15%, tiết kiệm 50–80 kg keo/năm đối với nhà máy công suất lớn.
• Rút ngắn thời gian hoàn vốn: Payback period trung bình 2–4 năm, tùy công suất.
• Gia tăng giá trị sản phẩm: Bao bì chính xác, đẹp, bền vững nâng cao giá trị thương hiệu và giúp sản phẩm dễ tiếp cận các thị trường xuất khẩu.

Ví dụ: Một doanh nghiệp FMCG triển khai dây chuyền 200 hộp/phút ghi nhận doanh thu tăng 12% nhờ giảm lead time và mở rộng kênh phân phối.

4.3 Lợi ích về chất lượng sản phẩm và thương hiệu dây chuyền đóng gói hộp giấy

Chất lượng bao bì là yếu tố quan trọng trong trải nghiệm khách hàng. Với máy gấp dán hộp hiện đại, sản phẩm đạt:

• Độ bền cao: Khả năng chịu nén ≥1,5 t/m², đảm bảo khi vận chuyển và xếp chồng pallet.
• Tính thẩm mỹ: Đường gấp đều, keo dán chính xác, bề mặt hộp không lem, không bong tróc.
• Đồng bộ thương hiệu: Hộp được sản xuất chính xác theo thiết kế in offset/digital, duy trì tính nhất quán về màu sắc và logo.
• Đáp ứng tiêu chuẩn ngành: Bao bì đạt ISO 18602, đảm bảo an toàn cho thực phẩm và mỹ phẩm, không chứa VOC vượt chuẩn.

Bao bì chất lượng cao trực tiếp nâng cao chỉ số hài lòng khách hàng (CSAT), đồng thời góp phần tăng khả năng khách hàng quay lại.

4.4 Ứng dụng trong các ngành công nghiệp khác nhau

Dây chuyền đóng gói hộp giấy không chỉ giới hạn trong một ngành, mà còn có khả năng tùy biến rộng:

• Ngành thực phẩm & đồ uống: Bao bì cho bánh kẹo, trà, cà phê, thực phẩm đông lạnh, sữa hộp.
• Ngành dược phẩm: Hộp thuốc, bao bì y tế đạt chuẩn GMP, truy xuất nguồn gốc bằng QR code.
• Ngành mỹ phẩm: Bao bì cao cấp cho son, nước hoa, kem dưỡng, yêu cầu độ chính xác cao và tính thẩm mỹ.
• Ngành điện tử – tiêu dùng: Hộp nhỏ gọn cho tai nghe, đồng hồ, phụ kiện.
• Ngành logistics & thương mại điện tử: Hộp carton vận chuyển bền chắc, tối ưu stacking và giảm rủi ro hư hỏng.

Khả năng đa dạng ứng dụng này giúp doanh nghiệp tối ưu hóa chi phí đầu tư dây chuyền, phục vụ nhiều ngành hàng khác nhau chỉ với một hệ thống.

4.5 Case study thực tiễn

• Châu Âu: Một tập đoàn bao bì tại Đức sử dụng dây chuyền 300 hộp/phút, OEE đạt 88%, tiết kiệm 25% năng lượng so với công nghệ cũ.
• Nhật Bản: Doanh nghiệp sản xuất mỹ phẩm áp dụng máy đóng gói tự động tích hợp vision AI, giảm reject rate từ 2% xuống 0,3%.
• Việt Nam: Một công ty FMCG triển khai dây chuyền ETEK công suất 200 hộp/phút, thời gian hoàn vốn chỉ 30 tháng, mở rộng thành công sang thị trường ASEAN.

Các ví dụ này minh chứng cho tính hiệu quả về chi phí, năng suất và chất lượng mà dây chuyền mang lại.

4.6 Xu hướng phát triển trong tương lai

Trong kỷ nguyên công nghệ bao bì hiện đại, dây chuyền đóng gói hộp giấy đang phát triển theo các xu hướng:

• Tích hợp IoT & AI: Hệ thống phân tích dữ liệu real-time, dự đoán bảo trì (predictive maintenance), giảm downtime 20–25%.
• Bao bì xanh: Sử dụng vật liệu tái chế, giảm 15% trọng lượng giấy/hộp, đồng thời đáp ứng ESG.
• Máy đóng gói tự động đa định dạng: Tự điều chỉnh servo cho nhiều kích cỡ hộp mà không cần thay cơ khí.
• Kết hợp in kỹ thuật số inline: Cho phép in dữ liệu biến đổi (VDP – Variable Data Printing) như mã QR, thông tin cá nhân hóa ngay trên dây chuyền.
• Tối ưu sản xuất bằng Robotics: Robot pick & place tốc độ cao (120–150 pick/phút) tích hợp trực tiếp với line, giảm chi phí nhân công.

Xu hướng này không chỉ nâng cao tính linh hoạt và bền vững mà còn giúp doanh nghiệp thích ứng nhanh với nhu cầu thị trường thay đổi liên tục.

5.1 Giải pháp trọn gói – tối ưu chi phí cho doanh nghiệp

ETEK cung cấp dây chuyền đóng gói hộp giấy theo mô hình EPC (Engineering – Procurement – Construction), bao gồm khảo sát – thiết kế – chế tạo – lắp đặt – bảo trì.
Quy trình này giúp doanh nghiệp giảm 15–20% chi phí đầu tư so với việc làm việc với nhiều nhà thầu riêng lẻ.

Toàn bộ dây chuyền được cấu hình đồng bộ từ máy gấp dán hộp, máy đóng gói tự động đến hệ thống palletizing, đảm bảo tính liên tục và giảm downtime.
ETEK còn triển khai giải pháp tối ưu mặt bằng, với layout 2D/3D mô phỏng trước khi lắp đặt, giúp nhà máy tiết kiệm diện tích 10–15%.

5.2 Công nghệ quốc tế – hiệu suất và độ tin cậy cao

ETEK hợp tác với các hãng sản xuất thiết bị châu Âu và Nhật Bản, tích hợp công nghệ tiên tiến nhất vào công nghệ bao bì hiện đại:

• Máy gấp dán hộp: tốc độ đến 350 hộp/phút, độ sai số gấp dán ≤ ±0,3 mm, reject rate <0,5%.
• Máy đóng gói tự động: tích hợp servo motion control, changeover <10 phút, hoạt động ổn định 20.000 giờ trước bảo trì lớn.
• Hệ thống vision inspection: camera 12 MP, tốc độ xử lý ≥ 100 fps, kiểm tra keo, nếp gấp, in ấn 100% sản phẩm.
• Palletizer robot: tải trọng 800–1200 kg, cycle time < 25 giây/pallet pattern.

Nhờ công nghệ quốc tế, dây chuyền của ETEK đạt chỉ số OEE ≥ 88%, tiết kiệm 20–25% năng lượng, đồng thời duy trì hiệu suất ổn định trong sản xuất quy mô lớn.

5.3 Tùy chỉnh linh hoạt – phù hợp mọi ngành hàng

Không phải nhà máy nào cũng có quy mô và nhu cầu giống nhau. ETEK cung cấp nhiều cấu hình dây chuyền đóng gói hộp giấy để đáp ứng từng ngành hàng:

• FMCG: tốc độ cao, hộp carton gấp phẳng, keo hot-melt.
• Thực phẩm – dược phẩm: yêu cầu môi trường sạch GMP, hệ thống vision kiểm tra tem chống giả, QR code.
• Mỹ phẩm – điện tử: bao bì nhỏ, nhiều định dạng, cần tính thẩm mỹ cao, in kỹ thuật số inline.
• Thương mại điện tử – logistics: hộp carton vận chuyển, chịu lực ≥ 1,5 t/m², tối ưu stacking cho container.

ETEK có khả năng tùy chỉnh dây chuyền đa định dạng, xử lý hộp từ 40×40×15 mm đến 600×400×200 mm, phục vụ cả đơn hàng nhỏ lẫn sản xuất hàng loạt.

5.4 Hệ thống kiểm soát thông minh – đảm bảo an toàn và truy xuất

ETEK tích hợp hệ thống SCADA và MES giúp doanh nghiệp giám sát toàn bộ quá trình tối ưu sản xuất:

• Toàn bộ dữ liệu tốc độ, downtime, lỗi sản phẩm được lưu trữ real-time, phục vụ phân tích Big Data.
• Hệ thống hỗ trợ truy xuất nguồn gốc bao bì theo chuẩn ISO 22005 và FDA 21 CFR Part 11, đáp ứng yêu cầu xuất khẩu.
• Cảm biến IoT giám sát keo, khí nén, lực ép gấp, cảnh báo khi vượt ngưỡng.
• Predictive maintenance bằng AI dự đoán hao mòn linh kiện, giảm downtime không kế hoạch tới 25%.

Điều này giúp doanh nghiệp giảm rủi ro về công nghệ bao bì, nâng cao tính minh bạch và tạo lợi thế khi tiếp cận các thị trường khó tính.

5.5 Hậu mãi và dịch vụ kỹ thuật toàn diện

ETEK không chỉ bán thiết bị mà còn cung cấp dịch vụ kỹ thuật khép kín:

• Hỗ trợ 24/7: đội ngũ kỹ sư trực tuyến và tại chỗ, phản hồi sự cố 6–12 giờ.
• Kho phụ tùng dự phòng: motor servo, cảm biến, dây belt, piston khí nén, có thể thay thế trong 24–48 giờ.
• Bảo trì định kỳ: lịch bảo dưỡng được lập sẵn, giảm rủi ro hỏng hóc bất ngờ.
• Cập nhật phần mềm từ xa: bổ sung tính năng mới mà không cần thay đổi phần cứng.

Nhờ dịch vụ hậu mãi này, dây chuyền ETEK duy trì uptime ≥ 95%, đảm bảo sản xuất liên tục và ổn định.

5.6 Giá trị khác biệt khi chọn ETEK

Chọn ETEK, doanh nghiệp không chỉ sở hữu một dây chuyền đóng gói hộp giấy, mà còn nhận một giải pháp toàn diện:

• Công nghệ quốc tế, đạt chuẩn CE, ISO, GMP.
• Thiết kế tùy chỉnh theo ngành, linh hoạt đa định dạng hộp.
• Hệ thống giám sát thông minh, hỗ trợ chuyển đổi số theo mô hình Industry 4.0.
• Dịch vụ kỹ thuật và hậu mãi toàn diện, đảm bảo dây chuyền hoạt động bền vững.

ETEK trở thành đối tác tin cậy giúp doanh nghiệp tối ưu sản xuất, nâng cao chất lượng bao bì, giảm chi phí và mở rộng thị trường xuất khẩu.

KẾT LUẬN

Trong bối cảnh cạnh tranh toàn cầu, bao bì không chỉ là lớp vỏ bảo vệ sản phẩm mà còn là công cụ định vị thương hiệu. Dây chuyền đóng gói hộp giấy hiện đại chính là giải pháp then chốt để doanh nghiệp tối ưu chi phí, tăng hiệu suất và đáp ứng yêu cầu chất lượng quốc tế.

Với công nghệ tiên tiến, khả năng tùy chỉnh linh hoạt và dịch vụ hậu mãi toàn diện, ETEK mang đến giải pháp tối ưu cho nhà máy trong hành trình nâng cấp công nghệ bao bì và mở rộng năng lực cạnh tranh. Đây chính là lý do khiến nhiều doanh nghiệp lựa chọn ETEK là đối tác triển khai chiến lược đóng gói hiện đại
