BĂNG TẢI CAO SU
Băng tải cao su là thiết bị truyền tải vật liệu không thể thiếu trong các nhà máy hiện đại, từ khai khoáng, luyện kim đến logistics. Với cấu tạo chắc chắn, truyền động ma sát hiệu quả và khả năng chống mài mòn cao, băng tải công nghiệp này mang lại giải pháp vận chuyển liên tục, tiết kiệm và linh hoạt.

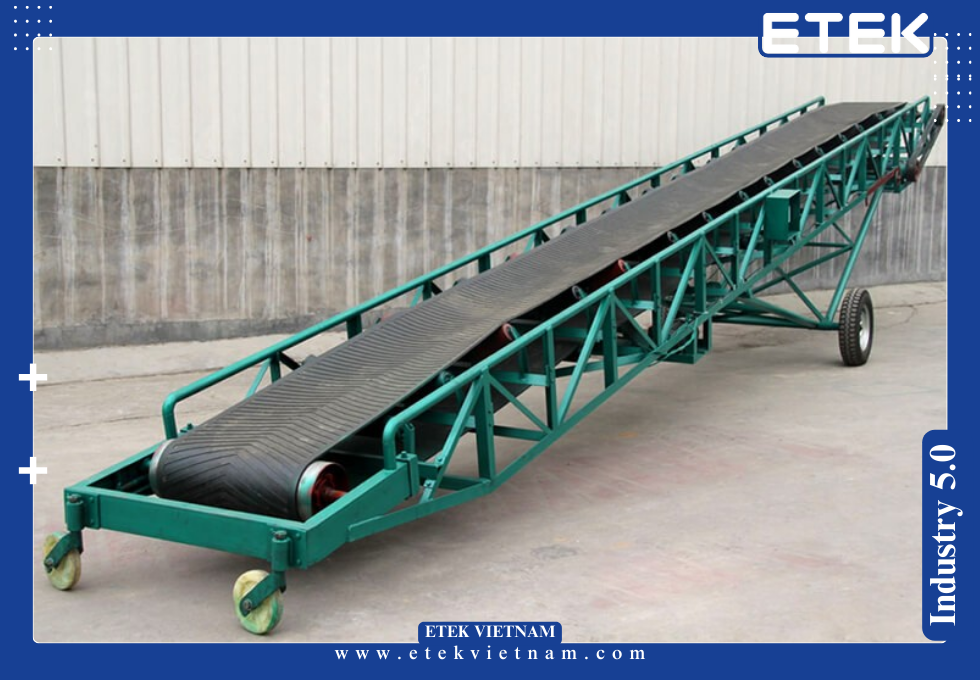

Băng tải cao su là hệ thống cơ khí chuyên dụng dùng để vận chuyển vật liệu rời, hàng hóa hoặc sản phẩm giữa các công đoạn sản xuất. Hệ thống gồm dây băng chịu mài mòn kết hợp với con lăn dẫn hướng và cụm truyền động. Thiết bị có thể hoạt động liên tục trong nhiều điều kiện môi trường khắc nghiệt, từ bụi bặm trong hầm lò đến môi trường ăn mòn hóa chất.
Trong các ngành công nghiệp hiện đại, băng tải cao su giúp tối ưu hóa dây chuyền sản xuất, giảm chi phí nhân công và thời gian vận chuyển nội bộ. Việc ứng dụng băng tải thay thế phương pháp thủ công còn nâng cao độ an toàn lao động, giảm nguy cơ tai nạn và tăng hiệu quả vận hành tổng thể.
2.1 Cấu trúc điển hình của băng tải cao su
Một hệ thống băng tải công nghiệp tiêu chuẩn gồm các thành phần:

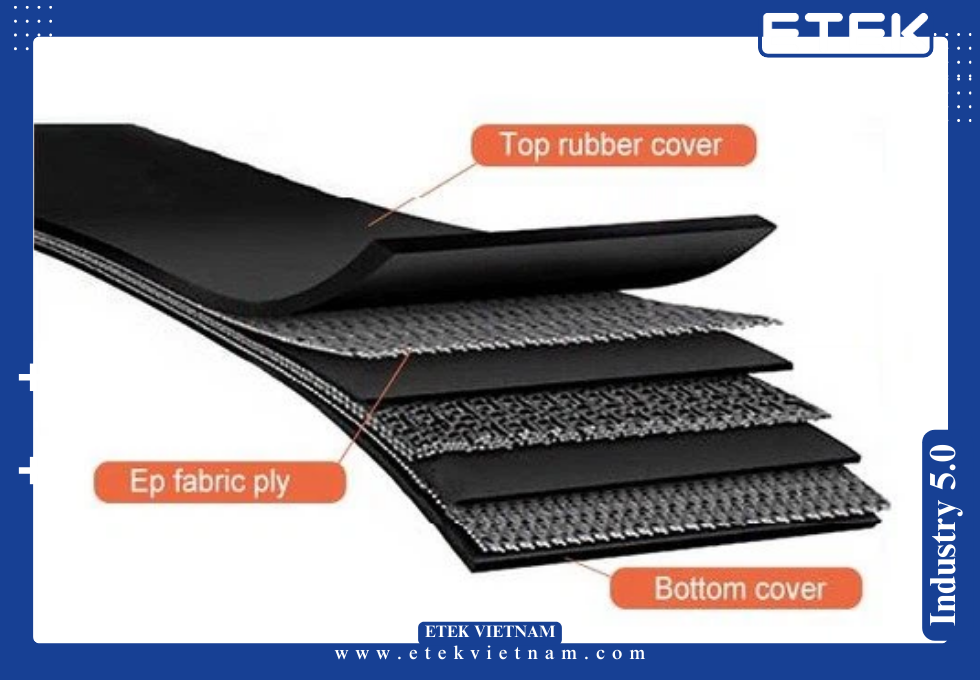

Dây băng tải cao su
Là thành phần chính tiếp xúc trực tiếp với vật liệu. Thường chế tạo từ cao su tổng hợp EPDM, SBR hoặc cao su tự nhiên có lớp bố vải chịu lực. Loại dây băng chịu mài mòn M24 có độ bền kéo > 24 MPa, hệ số giãn dài thấp (<1.5%) và khả năng kháng dầu, nhiệt đến 180°C.
Trục rulo chủ động và bị động
Rulo chủ động thường bọc cao su để tăng hệ số truyền động ma sát, truyền mô-men quay từ động cơ sang dây băng. Rulo bị động định hướng đầu cuối, giữ ổn định dây băng và điều chỉnh độ căng.
Con lăn dẫn hướng
Gồm con lăn trên và dưới, đỡ phần dây băng và hàng hóa. Đường kính phổ biến từ Ø63 đến Ø159 mm, vòng bi kín, khả năng tải trọng 250–2000 N/con lăn. Có thể bổ sung con lăn dẫn hướng biên để chống lệch băng.
Bộ khung giá và giá đỡ
Thép mạ kẽm hoặc sơn epoxy dày 3–5 mm, được thiết kế theo tải trọng tính toán, khả năng chịu lực xoắn và rung động.
Động cơ – hộp giảm tốc
Công suất từ 1.5 kW đến 45 kW, tỷ số truyền tùy ứng dụng. Sử dụng động cơ IE3 hiệu suất cao, giảm hao phí điện năng.
Cụm căng băng
Điều chỉnh độ căng dây băng giúp vận hành ổn định. Có dạng vít me, thủy lực hoặc tự động.
2.2 Nguyên lý hoạt động
Hệ thống vận hành dựa trên truyền động ma sát giữa dây băng và rulo chủ động. Khi động cơ quay, mô-men truyền qua hộp số đến rulo, làm quay dây băng. Vật liệu được đổ lên dây băng, di chuyển theo chiều dài hệ thống nhờ ma sát giữa hàng hóa và bề mặt dây.
Con lăn dẫn hướng và khung đỡ giữ cho dây không lệch tâm. Ở cuối hành trình, vật liệu được dỡ xuống máng trượt hoặc thiết bị tiếp nhận. Hệ thống có thể tích hợp cảm biến tải, PLC điều khiển, cơ cấu rửa dây tự động và cơ cấu chống kẹt.
3.1 Thông số kỹ thuật điển hình
Dưới đây là các thông số kỹ thuật phổ biến của hệ thống băng tải cao su công nghiệp:
| Hạng mục | Giá trị tham chiếu |
| Chiều rộng dây băng | 300 – 2000 mm (phổ biến: 500/650/800/1000 mm) |
| Tốc độ dây băng | 0.3 – 3.5 m/s (tùy vật liệu và độ dốc) |
| Chiều dài băng tải | 3 – 100 m (tùy không gian nhà máy và hành trình vận chuyển) |
| Tải trọng vận chuyển | 20 – 1000 T/h (phụ thuộc loại vật liệu và tốc độ băng) |
| Độ dày dây băng | 8 – 24 mm (phụ thuộc số lớp bố và lớp phủ cao su) |
| Lớp bố chịu lực | EP100 – EP400 (dây có 2–5 lớp bố bằng polyester-nylon) |
| Khả năng chịu mài mòn | ≤ 120 mm³ (theo ISO 4649 – loại dây băng chịu mài mòn) |
| Nhiệt độ vận hành | -20°C đến +180°C (cao su chịu nhiệt HR, SHR, T2) |
| Góc nghiêng tối đa khi có gân | ≤ 25° (có thể tới 35° nếu dùng băng gân V hoặc chữ U) |
| Công suất động cơ | 1.5 – 45 kW (IE3, cấp bảo vệ IP55 hoặc IP66, có phanh nếu yêu cầu dừng khẩn) |
3.2 Tiêu chuẩn thiết kế & an toàn
Hệ thống băng tải công nghiệp cần tuân thủ các tiêu chuẩn kỹ thuật và an toàn vận hành:
- ISO 14890: Tiêu chuẩn về băng tải cao su dùng trong công nghiệp nặng.
- ISO 284: Tiêu chuẩn chống tĩnh điện cho dây băng tải cao su.
- ISO 340: Kiểm tra khả năng chống cháy của dây băng.
- DIN 22101: Tính toán và thiết kế hệ thống băng tải.
- EN 618: Quy định an toàn cho hệ thống truyền động băng tải.
- CE / RoHS: Chứng nhận an toàn môi trường cho các thành phần điện – điều khiển.
- JIS K 6322: Tiêu chuẩn Nhật về độ bền kéo và độ giãn dây băng.
Các doanh nghiệp nên chọn băng tải cao su đạt chứng nhận xuất xứ rõ ràng, có báo cáo thử nghiệm cơ lý theo lô sản xuất để đảm bảo độ bền và vận hành an toàn.
3.3 Thương hiệu sản xuất theo phân khúc
Phân khúc cao cấp – ContiTech (Đức)
Thuộc tập đoàn Continental, nổi tiếng với dây băng chịu mài mòn và nhiệt độ cao. Sử dụng nhiều trong ngành khai khoáng, xi măng. Tuổi thọ băng có thể lên tới 10 năm.
Phân khúc trung cấp – Bando (Nhật Bản)
Chuyên cung cấp băng tải công nghiệp cho ngành thép, sản xuất cơ khí, có khả năng truyền động ma sát cao và ổn định. Được sử dụng nhiều trong nhà máy chế tạo.
Phân khúc phổ thông – Dòng băng tải EP của Baoding (Trung Quốc)
Giá hợp lý, có đủ loại dây cho vận chuyển vật liệu khô, cát đá, than. Phù hợp với hệ thống nhỏ, chi phí đầu tư thấp, thay thế dễ dàng.
4.1 Lợi ích vận hành
Băng tải cao su đem lại nhiều lợi ích nổi bật cho doanh nghiệp:
- Tăng năng suất vận chuyển: Dây chuyền vận hành liên tục, giảm thời gian chờ đợi giữa các công đoạn.
- Giảm chi phí nhân công: Thay thế nhân lực vận chuyển, tiết kiệm chi phí vận hành lên đến 40–60%.
- Tăng độ an toàn: Tránh tai nạn khi vận chuyển bằng xe nâng, đặc biệt ở khu vực có hóa chất hoặc vật liệu nóng.
- Vận hành ổn định, bảo trì thấp: Hệ thống cơ học đơn giản, tuổi thọ >50.000 giờ, tiêu thụ điện năng thấp.
- Tính tùy biến cao: Có thể thiết kế dạng nghiêng, ngang, hình Z, kết hợp băng gân hoặc máng dẫn vật liệu.
4.2 Ứng dụng theo ngành

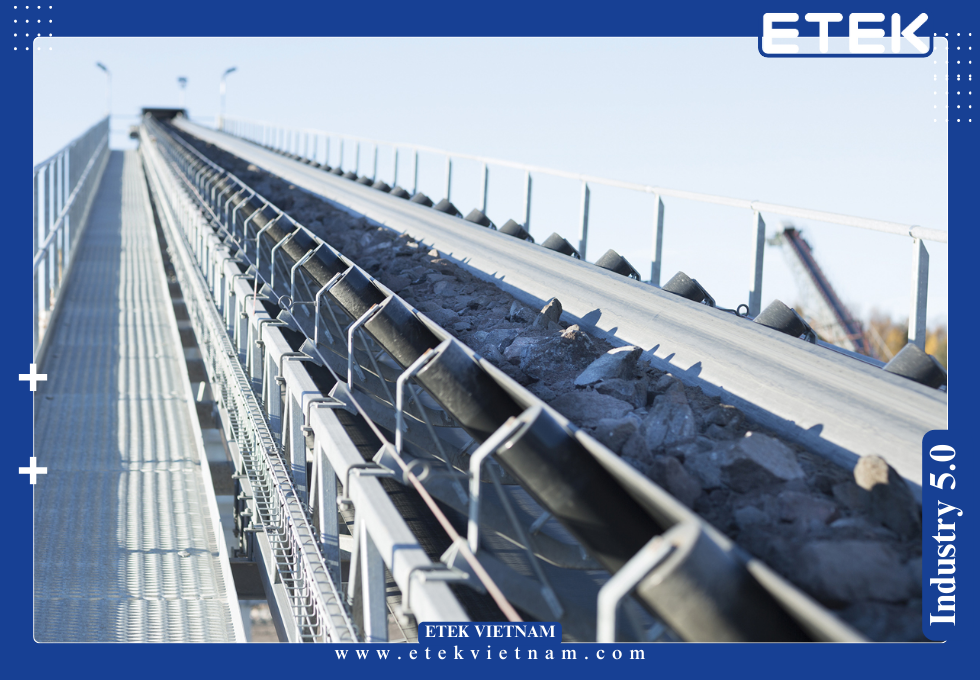

Ngành khai khoáng và luyện kim
Vận chuyển quặng, đá, than… trong các mỏ lộ thiên và hầm lò. Băng tải cao su chịu mài mòn và tải trọng lớn là giải pháp tối ưu.
Ngành xi măng – VLXD
Dùng để đưa nguyên liệu vào lò nung, silo hoặc từ kho ra dây chuyền đóng bao. Thường yêu cầu dây băng chịu mài mòn và kháng nhiệt.
Ngành chế biến thực phẩm – nông sản
Băng tải lòng máng hoặc dạng gân V giúp đưa hạt, cà phê, lúa mì lên cao mà không bị trượt. Khung bằng thép không gỉ đảm bảo vệ sinh.
Ngành sản xuất hóa chất – phân bón
Vận chuyển vật liệu ăn mòn, yêu cầu dây băng phủ cao su kháng acid và kháng tĩnh điện theo ISO 284.

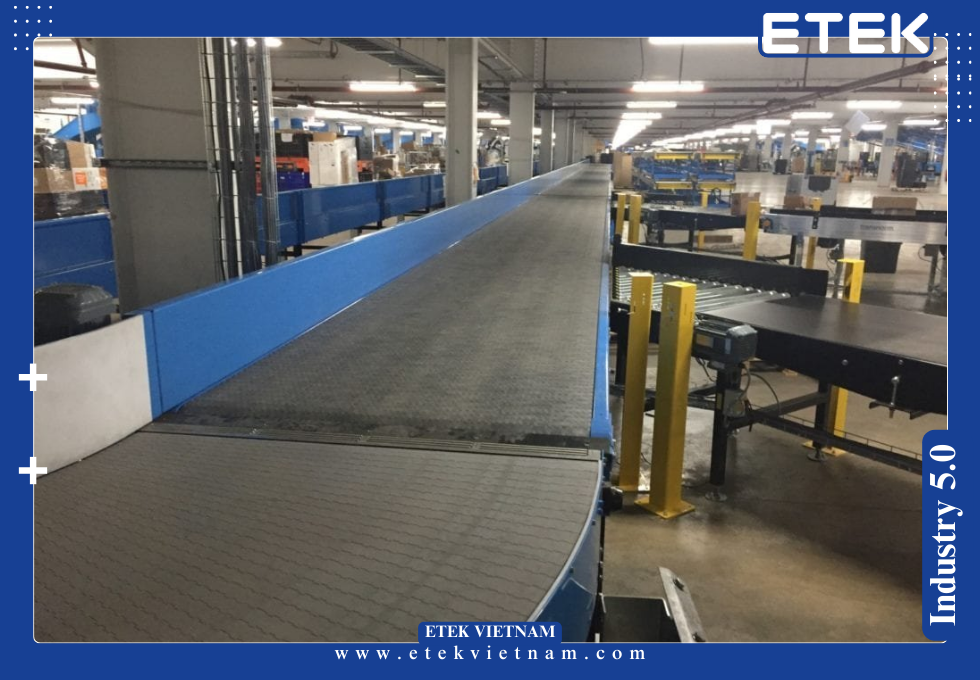

Ngành logistics – kho vận
Băng tải công nghiệp dùng trong trung tâm phân phối, đưa hàng từ khu vực nhận vào hệ thống lưu kho hoặc ra xe tải. Thường tích hợp cảm biến tải, kiểm đếm và kết nối hệ thống WMS.
Với hơn 20 năm kinh nghiệm trong lĩnh vực cơ điện và tự động hóa, ETEK là đối tác chiến lược của nhiều nhà máy trong và ngoài nước khi triển khai hệ thống băng tải cao su đạt chuẩn quốc tế. Dưới đây là những lý do doanh nghiệp nên lựa chọn ETEK:
5.1 Giải pháp thiết kế tối ưu – phù hợp từng ngành
ETEK không chỉ cung cấp thiết bị mà còn thiết kế hệ thống băng tải công nghiệp phù hợp với đặc thù vận hành từng ngành. Từ nhà máy xi măng có nhiệt độ cao đến dây chuyền đóng gói hàng hóa cần tốc độ chính xác, ETEK đều đưa ra phương án kỹ thuật hiệu quả nhất về chi phí và hiệu suất.
Chúng tôi khảo sát thực tế, mô phỏng bằng phần mềm chuyên dụng (AutoCAD Mechanical, SolidWorks, Sidewinder Belt Design) để đảm bảo độ nghiêng, tải trọng và tốc độ phù hợp. Mọi thiết kế đều tính toán ma sát, rung động, tuổi thọ vòng bi và truyền động ma sát tối ưu.
5.2 Thiết bị đạt chuẩn quốc tế – linh kiện sẵn kho
ETEK chỉ sử dụng dây băng chịu mài mòn được nhập khẩu chính hãng từ các thương hiệu uy tín: ContiTech, Bando, Baoding, có đầy đủ CO, CQ, và chứng chỉ kiểm định theo ISO 14890 hoặc DIN 22101.
Các phụ kiện như con lăn dẫn hướng, rulo chủ động, hộp giảm tốc, cảm biến đều có sẵn tại kho ETEK với nhiều kích cỡ và chủng loại. Điều này giúp rút ngắn thời gian triển khai và bảo trì định kỳ.
5.3 Đội ngũ triển khai chuyên nghiệp – mở rộng quốc tế
ETEK có đội ngũ kỹ sư cơ khí và tự động hóa với kinh nghiệm triển khai hàng trăm dự án trong nước và quốc tế. Chúng tôi đã triển khai hệ thống băng tải cao su tại các khu vực như Đông Nam Á, Trung Đông và châu Phi, trong các dự án khai khoáng, nhà máy xi măng và trung tâm logistics.
ETEK có đầy đủ chứng chỉ an toàn, chứng nhận lắp đặt công nghiệp, tiêu chuẩn CE và HSE quốc tế. Tất cả dự án đều được giám sát theo quy trình nghiêm ngặt, từ thiết kế, thi công, đến chạy thử nghiệm thu.
5.4 Tích hợp tự động hóa – tăng hiệu quả vận hành
Không chỉ dừng lại ở băng tải cơ khí, ETEK tích hợp hệ thống điều khiển thông minh PLC/SCADA cho phép giám sát thời gian thực: tốc độ, tải trọng, nhiệt độ vòng bi, độ lệch băng. Tích hợp cảm biến tốc độ và bộ điều khiển biến tần giúp tối ưu năng lượng tiêu thụ.
Các hệ thống có thể kết nối với hệ thống quản lý sản xuất MES/WMS, giúp đồng bộ luồng vật liệu với toàn bộ dây chuyền sản xuất.
5.5 Dịch vụ bảo trì chuyên sâu – cam kết hậu mãi
ETEK cung cấp gói bảo trì định kỳ theo quý hoặc năm, bao gồm:
- Vệ sinh, hiệu chỉnh con lăn dẫn hướng, kiểm tra độ giãn dây băng
- Kiểm tra động cơ, hộp giảm tốc, đo độ rung rulo
- Thay thế nhanh dây băng trong vòng 24–48h nếu hư hỏng
- Tư vấn cải tiến kỹ thuật để tăng tuổi thọ hệ thống
Với chính sách phản hồi trong 12h làm việc, ETEK cam kết duy trì hoạt động hệ thống băng tải công nghiệp ổn định, bền vững suốt vòng đời 10–15 năm
