THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI: NHẬN DIỆN THIẾT BỊ, CHỨC NĂNG VÀ VAI TRÒ TỪNG HẠNG MỤC
Thành phần hệ thống xử lý khí thải là nền tảng quyết định hiệu quả kiểm soát ô nhiễm trong các nhà máy công nghiệp. Việc hiểu rõ từng nhóm thiết bị, chức năng vận hành và mối liên kết giữa các hạng mục giúp doanh nghiệp lựa chọn giải pháp phù hợp, đáp ứng QCVN và tối ưu chi phí đầu tư, vận hành lâu dài.
1. TỔNG QUAN VỀ THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI
1.1 Khái niệm thành phần hệ thống xử lý khí thải trong công nghiệp
Hệ thống xử lý khí thải là tập hợp các thiết bị cơ khí và công nghệ môi trường được bố trí theo chuỗi công năng. Thành phần hệ thống xử lý khí thải thường bao gồm thu gom, dẫn truyền, xử lý và xả thải đạt chuẩn. Mỗi thành phần đảm nhiệm một vai trò riêng, được thiết kế theo lưu lượng m³/h, nồng độ mg/Nm³ và tính chất hóa lý của dòng khí. Sự phối hợp đồng bộ giúp kiểm soát bụi PM, SO₂, NOx, VOCs và mùi.
1.2 Vai trò của các thành phần trong kiểm soát ô nhiễm không khí
Các thành phần quyết định khả năng giảm tải ô nhiễm từ nguồn phát sinh đến điểm xả. Khi thiết kế đúng, hệ thống có thể đạt hiệu suất xử lý 90 đến 99 phần trăm tùy công nghệ. Việc phân chia rõ ràng từng hạng mục giúp kiểm soát tổn thất áp suất Pa, hạn chế rò rỉ và đảm bảo an toàn vận hành liên tục 24/7 trong môi trường nhiệt độ cao hoặc ăn mòn.
1.3 Mối liên hệ giữa thiết bị và công nghệ xử lý
Thiết bị là phần cứng hiện thực hóa công nghệ xử lý. Ví dụ, công nghệ hấp thụ cần tháp tiếp xúc khí lỏng, còn công nghệ lọc cơ học cần bề mặt lọc có cấp lọc xác định micron. Thiết bị xử lý khí thải được lựa chọn dựa trên công nghệ, nhưng cũng tác động ngược lại đến hiệu suất công nghệ thông qua cấu tạo, vật liệu và cách bố trí.
1.4 Chuỗi dòng khí trong hệ thống xử lý tiêu chuẩn
Dòng khí đi từ chụp hút đến ống dẫn, qua quạt, vào thiết bị xử lý chính rồi thoát ra ống khói. Trình tự này giúp ổn định vận tốc m/s, giảm dao động áp suất và đảm bảo thời gian lưu giây hoặc phút theo yêu cầu phản ứng. Việc hiểu chuỗi này giúp người đọc hình dung rõ vai trò từng thành phần mà không cần đi sâu tính toán.
1.5 Tiêu chí phân nhóm thành phần hệ thống
Các thành phần thường được phân theo chức năng thu gom, vận chuyển, xử lý và xả thải. Cách phân nhóm này giúp dễ tiếp cận cho người mới, đồng thời là cơ sở để mở rộng sang các bài viết chuyên sâu về từng thiết bị và công nghệ ở cấp độ tiếp theo.
• Trước khi đi vào từng thiết bị, bạn nên nắm tổng quan tại bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. NHÓM THU GOM KHÍ THẢI TRONG THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI
2.1 Chụp hút và vai trò kiểm soát nguồn phát sinh
Chụp hút là điểm đầu của hệ thống, quyết định khả năng thu gom ngay tại nguồn. Thiết kế chụp hút phụ thuộc vào vận tốc bắt giữ m/s, khoảng cách đến nguồn và hình dạng phát thải. Thu gom hiệu quả giúp giảm tải cho các thiết bị xử lý khí thải phía sau và hạn chế phát tán trong không gian làm việc.
2.2 Vị trí lắp đặt và ảnh hưởng đến hiệu suất thu gom
Chụp hút đặt sai vị trí có thể làm thất thoát 30 đến 50 phần trăm lưu lượng ô nhiễm. Trong thành phần hệ thống xử lý khí thải, việc bố trí đúng giúp ổn định dòng khí, giảm nhiễu loạn và tối ưu công suất quạt. Điều này đặc biệt quan trọng với khí nóng trên 80 độ C hoặc chứa hơi hóa chất ăn mòn.
2.3 Vật liệu chế tạo chụp hút
Chụp hút thường làm từ thép SS400, inox 304 hoặc nhựa PP, FRP. Vật liệu được chọn dựa trên nhiệt độ, pH và nồng độ hóa chất. Việc lựa chọn đúng giúp tăng tuổi thọ, giảm bảo trì và duy trì hiệu quả thu gom lâu dài trong môi trường công nghiệp khắc nghiệt.
2.4 Kết nối chụp hút với hệ thống dẫn khí
Chụp hút cần kết nối kín với ống dẫn khí thải để tránh rò rỉ. Các mối nối được gia cố bằng mặt bích, gioăng chịu hóa chất và bulông đạt cấp bền. Kết nối tốt giúp duy trì áp suất âm ổn định trong toàn bộ hệ thống.
2.5 Ảnh hưởng của thu gom đến an toàn lao động
Thu gom hiệu quả giúp giảm nồng độ khí độc trong khu vực làm việc xuống dưới ngưỡng TWA và STEL. Đây là vai trò gián tiếp nhưng rất quan trọng của thành phần hệ thống xử lý khí thải, góp phần bảo vệ sức khỏe người lao động và tuân thủ quy định an toàn.
3. NHÓM DẪN TRUYỀN TRONG THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI
3.1 Chức năng của ống dẫn trong hệ thống
Ống dẫn khí thải có nhiệm vụ vận chuyển dòng khí từ điểm thu gom đến thiết bị xử lý. Thiết kế ống phải đảm bảo vận tốc 10 đến 18 m/s để hạn chế lắng đọng bụi và giảm tổn thất áp suất. Đây là thành phần ảnh hưởng trực tiếp đến hiệu quả tổng thể.
3.2 Hình dạng và bố trí tuyến ống
Tuyến ống càng thẳng, ít co cút thì tổn thất áp suất càng thấp. Trong thành phần hệ thống xử lý khí thải, việc bố trí hợp lý giúp giảm công suất quạt kW và tiết kiệm điện năng. Co góc lớn bán kính R/D ≥ 1.5 thường được ưu tiên.
3.3 Vật liệu và độ bền của ống dẫn
Ống dẫn thường làm từ tôn mạ kẽm, inox hoặc nhựa FRP. Vật liệu được chọn theo nhiệt độ, độ ẩm và tính ăn mòn. Việc sử dụng vật liệu phù hợp giúp hệ thống vận hành ổn định nhiều năm mà không rò rỉ hay biến dạng.
3.4 Kiểm soát rò rỉ và bảo trì tuyến ống
Rò rỉ làm giảm hiệu suất và tăng nguy cơ ô nhiễm thứ cấp. Do đó, các mối nối cần được kiểm tra định kỳ. Trong thành phần hệ thống xử lý khí thải, bảo trì tuyến ống là bước quan trọng nhưng thường bị xem nhẹ.
3.5 Vai trò của dẫn truyền trong cân bằng hệ thống
Dẫn truyền ổn định giúp phân phối lưu lượng đều đến thiết bị xử lý. Điều này đảm bảo thời gian lưu phù hợp, nâng cao hiệu suất xử lý và kéo dài tuổi thọ các hạng mục phía sau.
• Vị trí của từng thiết bị trong toàn hệ được trình bày tại bài “Cấu trúc cơ bản của một hệ thống xử lý khí thải công nghiệp (10)”.
4. NHÓM TẠO ĐỘNG LỰC TRONG THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI
4.1 Vai trò của quạt trong thành phần hệ thống xử lý khí thải
Trong thành phần hệ thống xử lý khí thải, quạt là thiết bị tạo áp suất âm, đảm bảo dòng khí di chuyển liên tục từ nguồn phát sinh đến điểm xử lý cuối. Quạt phải thắng được tổng trở hệ thống, bao gồm tổn thất ma sát đường ống, thiết bị và cột áp xả. Áp suất toàn phần thường dao động 1.000–4.000 Pa, tùy độ phức tạp hệ thống.
4.2 Nguyên lý làm việc của quạt hút khí thải
Quạt hút khí thải hoạt động dựa trên nguyên lý ly tâm hoặc hướng trục, chuyển đổi năng lượng cơ học thành động năng dòng khí. Cánh quạt quay tạo vùng áp suất thấp tại cửa hút và áp suất cao tại cửa xả. Việc lựa chọn loại quạt ảnh hưởng trực tiếp đến hiệu suất, độ ồn dB(A) và khả năng làm việc với khí chứa bụi hoặc hơi hóa chất.
4.3 Vị trí lắp đặt quạt trong hệ thống
Quạt thường được đặt sau thiết bị xử lý để làm việc với khí sạch hơn, giảm mài mòn và ăn mòn. Trong một số trường hợp đặc biệt, quạt có thể đặt trước thiết bị để đẩy khí. Việc bố trí đúng giúp thành phần hệ thống xử lý khí thải vận hành ổn định và giảm chi phí bảo trì.
4.4 Vật liệu chế tạo quạt và yêu cầu kỹ thuật
Quạt có thể chế tạo từ thép carbon, inox hoặc composite FRP. Vật liệu được lựa chọn dựa trên nhiệt độ, độ ẩm và tính ăn mòn của dòng khí. Với khí chứa axit hoặc kiềm, quạt FRP thường được ưu tiên để đảm bảo tuổi thọ và an toàn vận hành dài hạn.
4.5 Ảnh hưởng của quạt đến tiêu thụ năng lượng
Quạt là thiết bị tiêu thụ điện lớn nhất trong hệ thống, chiếm 60–80 phần trăm tổng điện năng. Do đó, việc thiết kế tối ưu lưu lượng m³/h và áp suất Pa giúp giảm công suất kW. Đây là yếu tố quan trọng khi đánh giá hiệu quả tổng thể của thành phần hệ thống xử lý khí thải.
4.6 Kiểm soát rung động và độ ồn của quạt
Rung động quá mức có thể gây nứt vỡ đường ống và giảm tuổi thọ thiết bị. Vì vậy, quạt cần lắp đế chống rung, khớp nối mềm và cân bằng động. Độ ồn cũng được kiểm soát để đáp ứng tiêu chuẩn môi trường và điều kiện làm việc an toàn.
5. NHÓM THIẾT BỊ XỬ LÝ CHÍNH TRONG THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI
5.1 Vai trò của thiết bị xử lý chính
Thiết bị xử lý chính là trung tâm của thành phần hệ thống xử lý khí thải, nơi diễn ra quá trình loại bỏ bụi, khí độc và mùi. Hiệu suất xử lý có thể đạt 85–99 phần trăm tùy công nghệ. Việc lựa chọn thiết bị phù hợp quyết định khả năng đáp ứng QCVN trước khi xả ra môi trường.

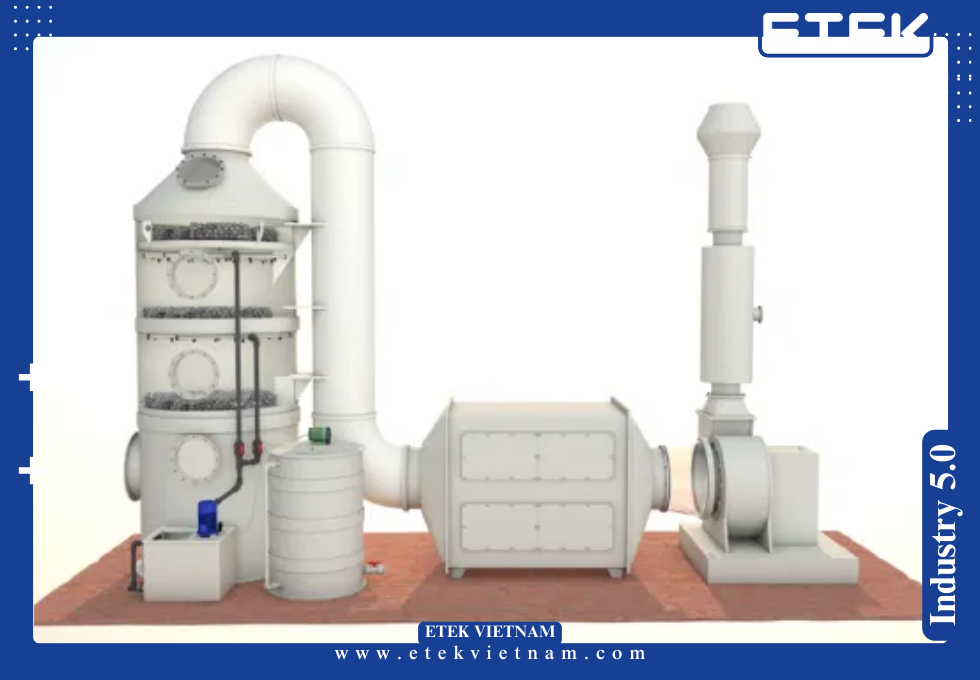

5.2 Tháp xử lý khí thải và nguyên lý tiếp xúc
Tháp xử lý khí thải thường sử dụng nguyên lý hấp thụ, hấp phụ hoặc phản ứng hóa học. Dòng khí tiếp xúc với dung dịch hoặc vật liệu đệm để loại bỏ chất ô nhiễm. Các thông số như thời gian lưu, diện tích tiếp xúc và hiệu suất truyền khối là yếu tố cốt lõi trong vận hành.
5.3 Phân loại thiết bị xử lý theo cơ chế
Thiết bị có thể chia thành lọc cơ học, hấp thụ ướt, hấp phụ than hoạt tính và oxy hóa nhiệt. Mỗi loại phù hợp với nhóm chất ô nhiễm khác nhau. Trong thành phần hệ thống xử lý khí thải, các thiết bị này có thể kết hợp nối tiếp để nâng cao hiệu quả tổng.
5.4 Vật liệu và cấu tạo thiết bị xử lý
Thiết bị xử lý thường làm từ thép phủ epoxy, inox hoặc FRP để chịu ăn mòn. Cấu tạo bên trong bao gồm đệm, khay phân phối và hệ thống phun. Thiết kế đúng giúp giảm tắc nghẽn, ổn định lưu lượng và kéo dài chu kỳ bảo trì.
5.5 Vai trò của thiết bị phụ trợ trong cụm xử lý
Bơm tuần hoàn, bể hóa chất và hệ thống tách giọt là các hạng mục phụ trợ quan trọng. Chúng hỗ trợ thiết bị chính hoạt động ổn định. Dù không trực tiếp xử lý, nhưng nếu thiếu, hiệu suất toàn bộ thành phần hệ thống xử lý khí thải sẽ suy giảm đáng kể.
5.6 Liên kết thiết bị xử lý với hệ thống dẫn và quạt
Thiết bị xử lý cần được kết nối kín với ống dẫn khí thải và quạt để tránh thất thoát áp suất. Sự liên kết này đảm bảo dòng khí đi đúng hướng, đúng lưu lượng, giúp quá trình xử lý diễn ra hiệu quả và an toàn.
5.7 Giới hạn xử lý và định hướng nâng cấp
Mỗi thiết bị có giới hạn về tải lượng và nồng độ. Khi nguồn thải thay đổi, hệ thống cần được nâng cấp hoặc bổ sung công nghệ. Đây là lý do các bài viết tiếp theo sẽ đi sâu vào từng thiết bị xử lý khí thải và công nghệ tương ứng.
• Phân tích sâu từng thiết bị cụ thể được triển khai trong loạt bài “Tháp xử lý khí thải và các dạng tháp phổ biến (34)”.
6. NHÓM XẢ THẢI VÀ KIỂM SOÁT TRONG THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI
6.1 Chức năng của ống khói trong thành phần hệ thống xử lý khí thải
Ống khói là hạng mục cuối cùng của thành phần hệ thống xử lý khí thải, có nhiệm vụ phát tán dòng khí đã xử lý ra môi trường. Chiều cao ống khói được xác định theo lưu lượng Nm³/h, nhiệt độ và điều kiện khuếch tán khí quyển. Thiết kế đúng giúp giảm nồng độ ô nhiễm tại mặt đất và đáp ứng các yêu cầu đánh giá tác động môi trường.
6.2 Mối liên hệ giữa ống khói và hiệu quả xử lý
Ống khói không trực tiếp xử lý ô nhiễm nhưng ảnh hưởng đến áp suất toàn hệ thống. Nếu thiết kế không hợp lý, tổn thất áp suất tăng sẽ làm giảm hiệu suất của quạt và thiết bị xử lý phía trước. Trong thành phần hệ thống xử lý khí thải, đây là mối liên kết thường bị đánh giá thấp nhưng có tác động lớn đến vận hành ổn định.
6.3 Vật liệu và độ bền của ống khói
Ống khói thường làm từ thép, inox hoặc FRP, tùy theo nhiệt độ và tính ăn mòn của dòng khí. Với khí có hơi axit hoặc độ ẩm cao, vật liệu composite được ưu tiên để hạn chế ăn mòn điện hóa. Lựa chọn vật liệu phù hợp giúp kéo dài tuổi thọ toàn bộ thiết bị xử lý khí thải liên quan.
6.4 Hệ thống đo kiểm và giám sát khí thải
Hệ đo kiểm bao gồm cửa lấy mẫu, cảm biến lưu lượng, nhiệt độ và nồng độ. Các thông số như mg/Nm³, ppm và m³/h được dùng để đánh giá hiệu quả xử lý. Việc tích hợp đo kiểm giúp thành phần hệ thống xử lý khí thải đáp ứng yêu cầu báo cáo định kỳ và giám sát liên tục.
6.5 Vai trò của giám sát trong tuân thủ quy chuẩn
Giám sát giúp phát hiện sớm sự cố, tránh vượt ngưỡng QCVN. Khi nồng độ tăng bất thường, hệ thống có thể điều chỉnh lưu lượng hoặc quy trình xử lý. Đây là lớp bảo vệ cuối cùng đảm bảo toàn bộ hệ thống vận hành đúng mục tiêu môi trường đã đề ra.
6.6 An toàn vận hành và kiểm soát rủi ro
Nhóm xả thải cần được thiết kế để tránh tích tụ áp suất và ngưng tụ hóa chất. Van xả, cửa thăm và hệ tiếp địa là các hạng mục không thể thiếu. An toàn vận hành là yếu tố xuyên suốt trong mọi thành phần hệ thống xử lý khí thải, đặc biệt với khí dễ cháy hoặc độc Handel.
7. VAI TRÒ TỔNG HỢP CỦA CÁC THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI
7.1 Sự phối hợp giữa các nhóm thiết bị
Hiệu quả xử lý không phụ thuộc vào một thiết bị đơn lẻ mà là sự phối hợp đồng bộ. Từ thu gom, dẫn truyền, quạt đến thiết bị xử lý và xả thải, mọi hạng mục đều phải làm việc đúng vai trò. Trong thành phần hệ thống xử lý khí thải, sự mất cân bằng ở một khâu có thể làm suy giảm toàn bộ hiệu suất.
7.2 Tác động của từng thành phần đến hiệu suất chung
Chụp hút quyết định lượng khí thu gom, ống dẫn ảnh hưởng tổn thất áp suất, quạt hút khí thải tạo động lực, còn tháp xử lý khí thải quyết định khả năng loại bỏ ô nhiễm. Mỗi thành phần đóng góp một phần vào hiệu suất cuối cùng, thường được đánh giá thông qua nồng độ khí sau xử lý.
7.3 Tối ưu vận hành dựa trên hiểu biết hệ thống
Hiểu rõ chức năng từng hạng mục giúp người vận hành điều chỉnh hợp lý mà không cần can thiệp sâu vào thiết kế. Điều này giúp tiết kiệm năng lượng, hóa chất và chi phí bảo trì. Đây cũng là bước nền để tiếp cận các giải pháp cải tiến công nghệ trong tương lai.
7.4 Vai trò của hệ thống trong quản lý môi trường doanh nghiệp
Hệ thống xử lý khí thải không chỉ là yêu cầu pháp lý mà còn là công cụ quản lý môi trường. Việc đầu tư đúng thành phần hệ thống xử lý khí thải giúp doanh nghiệp giảm rủi ro pháp lý, nâng cao hình ảnh và phát triển bền vững.
7.5 Tính mở rộng và khả năng nâng cấp
Một hệ thống tốt cần có khả năng mở rộng khi công suất tăng hoặc nguồn thải thay đổi. Việc hiểu cấu trúc và vai trò từng thành phần giúp việc nâng cấp diễn ra thuận lợi, không phá vỡ tổng thể vận hành hiện hữu.
8. ĐỊNH HÌNH TƯ DUY HỆ THỐNG TRONG THÀNH PHẦN HỆ THỐNG XỬ LÝ KHÍ THẢI
8.1 Thành phần hệ thống xử lý khí thải dưới góc nhìn tổng thể
Nhìn ở góc độ tổng thể, thành phần hệ thống xử lý khí thải không phải là tập hợp rời rạc các thiết bị, mà là một chuỗi kỹ thuật liên kết chặt chẽ. Mỗi hạng mục được thiết kế để đảm nhiệm một chức năng cụ thể, nhưng hiệu quả chỉ đạt tối ưu khi các chức năng đó được phối hợp đồng bộ. Cách tiếp cận hệ thống giúp tránh tư duy chọn thiết bị đơn lẻ, vốn dễ dẫn đến mất cân bằng lưu lượng, áp suất và hiệu suất xử lý.
8.2 Vì sao cần nhận diện đúng vai trò từng hạng mục
Việc hiểu đúng vai trò từng thành phần giúp doanh nghiệp làm chủ hệ thống ngay từ khâu vận hành. Người sử dụng có thể nhận biết nguyên nhân suy giảm hiệu suất, thay vì quy lỗi chung cho thiết bị xử lý khí thải. Điều này đặc biệt quan trọng với hệ thống hoạt động liên tục, nơi sai lệch nhỏ về áp suất hoặc lưu lượng cũng có thể làm nồng độ đầu ra vượt chuẩn trong thời gian dài.
8.3 Mối liên hệ giữa thiết kế hệ thống và công nghệ xử lý
Thiết kế hệ thống là nền tảng để công nghệ xử lý phát huy hiệu quả. Cùng một công nghệ, nhưng nếu bố trí không phù hợp, hiệu suất có thể giảm đáng kể. Do đó, khi xem xét tháp xử lý khí thải, quạt hay tuyến ống, cần đặt chúng trong bối cảnh toàn bộ hệ thống, thay vì đánh giá riêng lẻ từng thiết bị.
8.4 Vai trò của hiểu biết hệ thống trong tối ưu chi phí
Chi phí vận hành không chỉ đến từ hóa chất hay điện năng, mà còn từ việc hệ thống không được cân bằng. Hiểu rõ cấu trúc thành phần hệ thống xử lý khí thải giúp giảm tổn thất áp suất, hạn chế quá tải cho quạt hút khí thải và kéo dài tuổi thọ thiết bị. Đây là yếu tố then chốt trong bài toán tối ưu chi phí dài hạn.
8.5 Từ nhận diện thành phần đến lựa chọn giải pháp phù hợp
Khi đã nhận diện rõ các nhóm thành phần, người đọc có thể dễ dàng đối chiếu nhu cầu thực tế với giải pháp kỹ thuật. Ví dụ, hệ thống xử lý mùi sẽ khác với hệ xử lý bụi hay khí axit. Sự khác biệt này thể hiện rõ qua cấu hình ống dẫn khí thải, thiết bị xử lý và cách bố trí quạt trong hệ thống.
9. CẦU NỐI SANG NHÓM BÀI THIẾT BỊ VÀ CÔNG NGHỆ XỬ LÝ KHÍ THẢI
9.1 Từ tổng quan hệ thống đến phân tích từng thiết bị
Bài viết này đóng vai trò nền tảng, giúp người đọc hình dung đầy đủ thành phần hệ thống xử lý khí thải. Trên cơ sở đó, các bài tiếp theo sẽ đi sâu vào từng nhóm thiết bị cụ thể, phân tích nguyên lý, ưu nhược điểm và phạm vi ứng dụng của từng giải pháp xử lý.
9.2 Định hướng tiếp cận theo công nghệ xử lý
Ở Mục lớn 2, nội dung sẽ tập trung vào công nghệ như hấp thụ, hấp phụ, lọc bụi, oxy hóa và xử lý mùi. Mỗi công nghệ sẽ được đặt trong mối liên hệ với hệ thống tổng thể, giúp người đọc hiểu vì sao cần lựa chọn loại thiết bị xử lý khí thải tương ứng cho từng nguồn thải.
9.3 Nâng cao khả năng ra quyết định kỹ thuật
Khi đã có nền tảng về hệ thống, người đọc không chỉ hiểu thiết bị hoạt động thế nào, mà còn biết khi nào nên dùng, dùng ở đâu và kết hợp ra sao. Đây chính là giá trị cốt lõi của việc tiếp cận từ thành phần hệ thống xử lý khí thải trước khi đi sâu vào công nghệ chi tiết.
