CẤU TRÚC HỆ THỐNG XỬ LÝ KHÍ THẢI CÔNG NGHIỆP: 5 PHÂN HỆ CHÍNH QUYẾT ĐỊNH HIỆU QUẢ VẬN HÀNH
Cấu trúc hệ thống xử lý khí thải là nền tảng kỹ thuật quyết định khả năng thu gom, xử lý và kiểm soát ô nhiễm trong các nhà máy công nghiệp. Việc hiểu rõ từng phân hệ và mối liên kết giữa chúng giúp doanh nghiệp tối ưu hiệu suất xử lý, giảm chi phí vận hành và đáp ứng các quy chuẩn khí thải hiện hành.

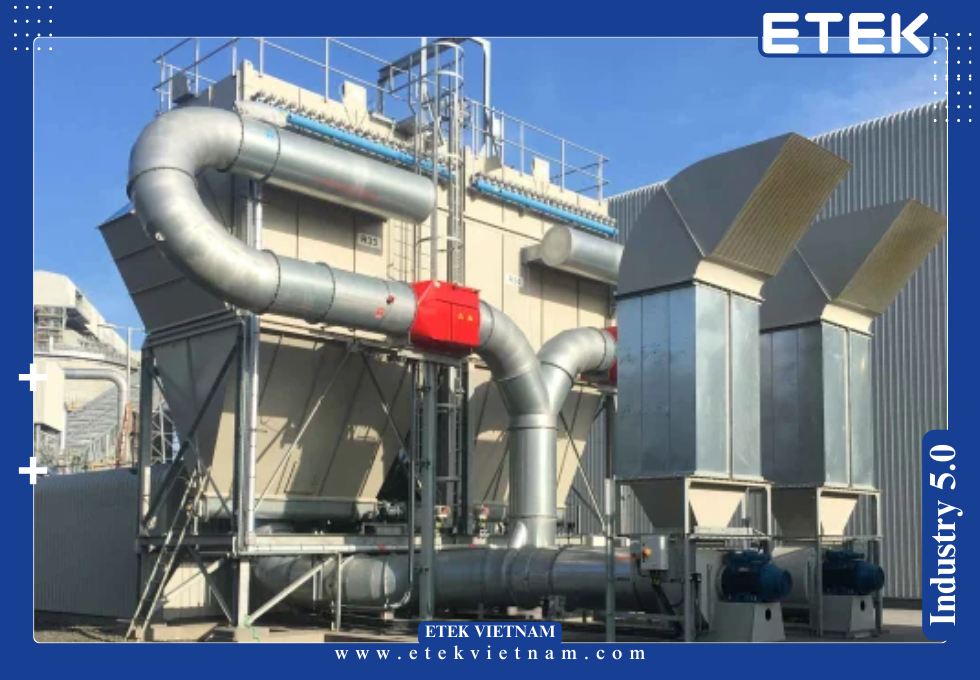

1. Tổng quan cấu trúc hệ thống xử lý khí thải công nghiệp
1.1 Vai trò của cấu trúc hệ thống xử lý khí thải trong kiểm soát ô nhiễm
Cấu trúc tổng thể quyết định dòng chảy khí, thời gian lưu và hiệu suất loại bỏ chất ô nhiễm. Một hệ thống được thiết kế đúng cấu trúc giúp nồng độ bụi sau xử lý đạt dưới 50 mg/Nm3 theo QCVN 19:2009/BTNMT. Nếu bố trí sai, tổn thất áp suất tăng, quạt hút quá tải và hiệu quả xử lý suy giảm rõ rệt.
1.2 Khái niệm phân hệ xử lý khí thải trong thiết kế kỹ thuật
Trong phân hệ xử lý khí thải, mỗi cụm thiết bị đảm nhiệm một chức năng riêng biệt như thu gom, tách bụi, hấp thụ khí độc hoặc xả khí sạch. Các phân hệ này được liên kết bằng đường ống kín, bảo đảm khí không rò rỉ ra môi trường. Thiết kế phân hệ độc lập giúp dễ bảo trì và nâng cấp công suất.
1.3 Mối liên hệ giữa cấu tạo hệ thống khí thải và hiệu suất vận hành
Cấu tạo hệ thống khí thải ảnh hưởng trực tiếp đến tổn thất áp suất tổng, thường dao động từ 800 đến 2500 Pa. Việc lựa chọn đúng vật liệu ống, độ dày thép và bán kính cong giúp giảm ma sát khí, từ đó tiết kiệm điện năng cho quạt hút và duy trì lưu lượng ổn định.
1.4 Phân loại hệ thống xử lý khí thải công nghiệp theo nguồn phát sinh
Hệ thống xử lý khí thải công nghiệp được phân loại theo ngành như xi mạ, sơn, luyện kim hay chế biến thực phẩm. Mỗi loại nguồn thải có thành phần ô nhiễm khác nhau, ví dụ VOC, SO2 hay bụi mịn PM2.5, dẫn đến cấu trúc hệ thống cũng cần thay đổi tương ứng.
1.5 Vai trò của sơ đồ hệ thống khí thải trong triển khai thực tế
Sơ đồ hệ thống khí thải thể hiện rõ vị trí từng thiết bị, chiều dòng khí và điểm kiểm soát. Đây là tài liệu bắt buộc trong hồ sơ thiết kế và nghiệm thu, giúp kỹ sư dễ dàng đánh giá rủi ro tắc nghẽn, ngưng tụ hoặc ăn mòn trong quá trình vận hành dài hạn.
1.6 Các tiêu chuẩn kỹ thuật chi phối cấu trúc hệ thống xử lý khí thải
Thiết kế hệ thống phải tuân thủ tiêu chuẩn TCVN 5687:2010 về thông gió và QCVN liên quan đến khí thải công nghiệp. Các chỉ số như vận tốc khí trong ống từ 12 đến 18 m/s được khuyến nghị để hạn chế lắng bụi và mài mòn thiết bị.
• Để nắm nền tảng chung về hệ thống xử lý khí thải, bạn nên xem bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. Phân hệ thu gom trong cấu trúc hệ thống xử lý khí thải
2.1 Chức năng của phân hệ thu gom khí thải
Phân hệ thu gom có nhiệm vụ thu toàn bộ khí ô nhiễm tại nguồn phát sinh. Hiệu quả của cấu trúc hệ thống xử lý khí thải phụ thuộc lớn vào khả năng thu gom kín, tránh thất thoát khí độc ra không gian nhà xưởng, đặc biệt với hơi dung môi và khí axit.
2.2 Chụp hút và miệng hút trong cấu tạo hệ thống khí thải
Chụp hút được thiết kế theo dạng cục bộ hoặc bao che toàn phần. Kích thước chụp và khoảng cách đến nguồn phát thải quyết định vận tốc hút, thường yêu cầu từ 0.5 đến 1.5 m/s để bảo đảm hiệu quả thu gom tối ưu.
2.3 Đường ống dẫn khí trong hệ thống xử lý khí thải công nghiệp
Đường ống là thành phần quan trọng trong hệ thống xử lý khí thải công nghiệp, thường sử dụng thép CT3, inox 304 hoặc nhựa PP. Độ dày ống dao động từ 2 đến 4 mm tùy áp suất và tính ăn mòn của khí thải.
2.4 Tổn thất áp suất trong phân hệ xử lý khí thải
Tổn thất áp suất phát sinh do ma sát ống, co, cút và van điều chỉnh. Việc tính toán chính xác giúp lựa chọn quạt hút phù hợp, tránh tình trạng thiếu lưu lượng hoặc tiêu thụ điện năng vượt mức thiết kế ban đầu.
2.5 Kiểm soát rò rỉ và an toàn trong phân hệ thu gom
Các mối nối ống cần được hàn kín hoặc sử dụng gioăng chịu hóa chất. Điều này giúp phân hệ xử lý khí thải vận hành ổn định, hạn chế rò rỉ khí độc và bảo vệ sức khỏe người lao động trong khu vực sản xuất.
2.6 Vai trò của sơ đồ hệ thống khí thải trong thiết kế thu gom
Thông qua sơ đồ hệ thống khí thải, kỹ sư có thể xác định điểm đặt chụp hút, hướng tuyến ống và vị trí quạt. Điều này giúp tối ưu không gian lắp đặt và giảm chi phí cải tạo khi mở rộng nhà máy trong tương lai.
3. Phân hệ xử lý sơ cấp trong cấu trúc hệ thống xử lý khí thải
3.1 Vai trò của xử lý sơ cấp trong cấu trúc hệ thống xử lý khí thải
Trong cấu trúc hệ thống xử lý khí thải, phân hệ xử lý sơ cấp đóng vai trò tiền xử lý, giúp giảm tải cho các công đoạn phía sau. Phân hệ này tập trung loại bỏ bụi thô, giọt lỏng và tạp chất kích thước lớn, thường chiếm 40 đến 60 phần trăm tổng tải lượng ô nhiễm ban đầu.
3.2 Thiết bị cyclone trong phân hệ xử lý khí thải
Cyclone sử dụng nguyên lý ly tâm để tách hạt bụi có kích thước lớn hơn 10 micromet. Hiệu suất tách bụi của cyclone đạt từ 70 đến 90 phần trăm, tùy vào vận tốc dòng khí từ 12 đến 18 m/s. Trong phân hệ xử lý khí thải, cyclone giúp giảm mài mòn thiết bị phía sau.
3.3 Buồng lắng và vai trò trong cấu tạo hệ thống khí thải
Buồng lắng làm giảm vận tốc khí xuống dưới 1 m/s, tạo điều kiện cho hạt bụi nặng rơi xuống nhờ trọng lực. Trong cấu tạo hệ thống khí thải, buồng lắng thường được bố trí trước thiết bị lọc tinh nhằm kéo dài tuổi thọ vật liệu lọc.
3.4 Thiết bị tách ẩm trong hệ thống xử lý khí thải công nghiệp
Khí thải chứa hơi nước cần được tách ẩm để tránh ngưng tụ gây ăn mòn. Hệ thống xử lý khí thải công nghiệp thường sử dụng bẫy giọt hoặc tháp tách ẩm, giúp giảm độ ẩm xuống dưới 70 phần trăm trước khi đưa khí sang công đoạn tiếp theo.
3.5 Ảnh hưởng của xử lý sơ cấp đến sơ đồ hệ thống khí thải
Trong sơ đồ hệ thống khí thải, phân hệ xử lý sơ cấp được đặt ngay sau quạt hút hoặc trước quạt tùy điều kiện nhiệt độ. Cách bố trí này giúp ổn định lưu lượng, giảm dao động áp suất và nâng cao độ bền tổng thể của toàn hệ thống.
3.6 Các thông số thiết kế quan trọng của phân hệ xử lý sơ cấp
Thông số chính gồm lưu lượng khí, nhiệt độ làm việc và nồng độ bụi đầu vào. Ví dụ, cyclone thường làm việc hiệu quả ở nhiệt độ dưới 250 độ C và nồng độ bụi dưới 20 g/Nm3, phù hợp với nhiều ngành sản xuất công nghiệp nặng.
• Mỗi phân hệ gồm những thiết bị gì được phân tích chi tiết trong bài “Các thành phần chính trong hệ thống xử lý khí thải (11)”.
4. Phân hệ xử lý chính trong cấu trúc hệ thống xử lý khí thải
4.1 Chức năng cốt lõi của phân hệ xử lý chính
Phân hệ xử lý chính là trung tâm của cấu trúc hệ thống xử lý khí thải, nơi diễn ra quá trình loại bỏ chất ô nhiễm đạt chuẩn xả thải. Hiệu suất tổng thể của hệ thống phụ thuộc trực tiếp vào khả năng xử lý bụi mịn, khí độc và hơi dung môi tại phân hệ này.
4.2 Thiết bị lọc bụi trong phân hệ xử lý khí thải
Túi lọc vải và cartridge filter được sử dụng phổ biến để xử lý bụi mịn dưới 5 micromet. Hiệu suất lọc đạt trên 99 phần trăm khi vận tốc lọc duy trì từ 0.8 đến 1.2 m/phút, phù hợp cho các dây chuyền yêu cầu khí sạch cao.
4.3 Tháp hấp thụ trong cấu tạo hệ thống khí thải
Tháp hấp thụ sử dụng dung dịch kiềm hoặc axit để trung hòa khí độc như SO2, HCl hoặc NH3. Trong cấu tạo hệ thống khí thải, tháp thường có chiều cao từ 3 đến 8 mét, thời gian tiếp xúc khí từ 1.5 đến 3 giây để bảo đảm phản ứng hoàn toàn.
4.4 Xử lý VOC trong hệ thống xử lý khí thải công nghiệp
Đối với khí thải chứa VOC, hệ thống xử lý khí thải công nghiệp có thể áp dụng than hoạt tính hoặc oxy hóa nhiệt. Nồng độ VOC sau xử lý thường đạt dưới 50 mg/Nm3, đáp ứng các quy chuẩn môi trường khắt khe hiện nay.
4.5 Liên kết phân hệ xử lý chính với sơ đồ hệ thống khí thải
Trong sơ đồ hệ thống khí thải, phân hệ xử lý chính được kết nối chặt chẽ với hệ thống điều khiển và đo lường. Điều này cho phép giám sát liên tục nồng độ ô nhiễm, áp suất và nhiệt độ, giúp điều chỉnh kịp thời khi tải lượng thay đổi.
4.6 Các yếu tố ảnh hưởng đến hiệu suất phân hệ xử lý chính
Hiệu suất phụ thuộc vào tải lượng ô nhiễm, vật liệu xử lý và chế độ vận hành. Việc lựa chọn sai công nghệ hoặc vận hành ngoài dải thiết kế có thể làm giảm hiệu quả, gây tăng chi phí năng lượng và phát sinh rủi ro môi trường.
5. Phân hệ quạt hút và ống khói trong cấu trúc hệ thống xử lý khí thải
5.1 Vai trò của quạt hút trong cấu trúc hệ thống xử lý khí thải
Trong cấu trúc hệ thống xử lý khí thải, quạt hút là thiết bị tạo động lực cho toàn bộ dòng khí di chuyển xuyên suốt các phân hệ. Quạt bảo đảm lưu lượng thiết kế, duy trì áp suất âm trong hệ thống và ngăn khí thải phát tán ra môi trường sản xuất.
5.2 Các loại quạt sử dụng trong phân hệ xử lý khí thải
Trong phân hệ xử lý khí thải, quạt ly tâm được sử dụng phổ biến nhờ khả năng tạo áp suất cao từ 1500 đến 4000 Pa. Vật liệu cánh quạt thường là thép sơn epoxy, inox hoặc composite FRP để chịu được môi trường ăn mòn và nhiệt độ cao.
5.3 Tính toán lưu lượng và áp suất quạt
Lưu lượng quạt được xác định dựa trên tổng lưu lượng thu gom cộng hệ số dự phòng từ 10 đến 20 phần trăm. Áp suất quạt phải bù toàn bộ tổn thất áp suất của cấu tạo hệ thống khí thải, bao gồm đường ống, thiết bị xử lý và ống khói.
5.4 Ống khói trong hệ thống xử lý khí thải công nghiệp
Ống khói là điểm xả cuối cùng của hệ thống xử lý khí thải công nghiệp, có nhiệm vụ phát tán khí sạch lên cao. Chiều cao ống khói thường từ 12 đến 25 mét, được xác định dựa trên lưu lượng, địa hình và yêu cầu phát tán theo quy chuẩn môi trường.
5.5 Ảnh hưởng của ống khói đến sơ đồ hệ thống khí thải
Trong sơ đồ hệ thống khí thải, ống khói cần được bố trí thẳng đứng, hạn chế co gấp khúc để giảm tổn thất áp suất. Việc bố trí không hợp lý có thể gây hiện tượng hồi lưu, làm giảm hiệu quả toàn bộ hệ thống.
5.6 Các yêu cầu an toàn và độ bền của phân hệ quạt hút
Quạt và ống khói phải được tính toán rung động, độ ồn và khả năng chịu nhiệt. Mức ồn cho phép thường dưới 85 dBA tại khoảng cách 1 mét, giúp phân hệ xử lý khí thải vận hành ổn định và an toàn lâu dài.
• Khi cần chuyển sang góc nhìn thiết kế toàn hệ, xem bài “Thiết kế tổng thể hệ thống xử lý khí thải công nghiệp (54)”.
6. Phân hệ điều khiển và giám sát trong cấu trúc hệ thống xử lý khí thải
6.1 Vai trò của tự động hóa trong cấu trúc hệ thống xử lý khí thải
Hệ thống điều khiển giúp cấu trúc hệ thống xử lý khí thải vận hành chính xác theo tải lượng thực tế. Tự động hóa giúp giảm phụ thuộc vào con người, hạn chế sai sót và duy trì hiệu suất xử lý ổn định trong thời gian dài.
6.2 Thiết bị đo lường trong phân hệ xử lý khí thải
Các cảm biến đo áp suất, nhiệt độ và lưu lượng được lắp đặt tại nhiều vị trí trong phân hệ xử lý khí thải. Dữ liệu thu thập liên tục giúp phát hiện sớm hiện tượng tắc nghẽn, rò rỉ hoặc quá tải thiết bị.
6.3 Hệ thống giám sát nồng độ khí thải
Trong hệ thống xử lý khí thải công nghiệp, thiết bị quan trắc khí thải tự động có thể đo bụi, SO2, NOx hoặc VOC. Các chỉ số này được so sánh với ngưỡng cho phép để cảnh báo khi hệ thống vận hành ngoài giới hạn an toàn.
6.4 Vai trò của PLC trong cấu tạo hệ thống khí thải
PLC điều khiển quạt, bơm, van và thiết bị xử lý theo kịch bản cài đặt sẵn. Trong cấu tạo hệ thống khí thải, PLC giúp đồng bộ các phân hệ, tránh xung đột vận hành và tối ưu tiêu thụ điện năng.
6.5 Kết nối phân hệ điều khiển với sơ đồ hệ thống khí thải
Sơ đồ hệ thống khí thải thể hiện rõ vị trí cảm biến và tủ điều khiển trung tâm. Việc thể hiện đầy đủ giúp kỹ sư vận hành dễ dàng kiểm tra, bảo trì và mở rộng hệ thống khi tăng công suất nhà máy.
6.6 Lợi ích dài hạn của phân hệ điều khiển
Một hệ thống điều khiển tốt giúp kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì và duy trì hiệu quả xử lý ổn định. Đây là yếu tố không thể thiếu trong cấu trúc hệ thống xử lý khí thải hiện đại.
7. Sự liên kết tổng thể trong cấu trúc hệ thống xử lý khí thải
7.1 Tính đồng bộ của cấu trúc hệ thống xử lý khí thải
Một cấu trúc hệ thống xử lý khí thải hiệu quả không chỉ nằm ở từng thiết bị riêng lẻ mà ở sự phối hợp nhịp nhàng giữa các phân hệ. Nếu một phân hệ vận hành không đúng dải thiết kế, toàn bộ hệ thống có thể mất cân bằng áp suất, gây giảm hiệu suất xử lý chung.
7.2 Dòng chảy khí thải xuyên suốt các phân hệ xử lý khí thải
Dòng khí thải được dẫn từ điểm phát sinh qua thu gom, xử lý sơ cấp, xử lý chính, quạt hút và cuối cùng là ống khói. Trong phân hệ xử lý khí thải, việc duy trì dòng chảy liên tục và ổn định giúp bảo đảm thời gian lưu khí đạt giá trị thiết kế.
7.3 Mối quan hệ giữa cấu tạo hệ thống khí thải và chi phí vận hành
Cấu tạo hệ thống khí thải ảnh hưởng trực tiếp đến chi phí điện năng, hóa chất và bảo trì. Thiết kế tối ưu giúp giảm tổn thất áp suất, từ đó giảm công suất quạt và tiết kiệm năng lượng trong suốt vòng đời vận hành.
7.4 Vai trò của hệ thống xử lý khí thải công nghiệp trong tuân thủ pháp lý
Hệ thống xử lý khí thải công nghiệp là hạng mục bắt buộc để doanh nghiệp đáp ứng các quy chuẩn môi trường hiện hành. Một cấu trúc hệ thống rõ ràng giúp dễ dàng kiểm tra, đánh giá và chứng minh khả năng kiểm soát ô nhiễm khi cơ quan chức năng thanh tra.
7.5 Giá trị của sơ đồ hệ thống khí thải trong đào tạo và vận hành
Sơ đồ hệ thống khí thải không chỉ phục vụ thiết kế mà còn là tài liệu quan trọng cho đào tạo nhân sự vận hành. Việc hiểu đúng sơ đồ giúp kỹ thuật viên nhanh chóng xác định vị trí sự cố và đưa ra phương án xử lý phù hợp.
7.6 Tính mở rộng và nâng cấp của cấu trúc hệ thống xử lý khí thải
Một cấu trúc được thiết kế tốt cho phép nâng cấp công suất hoặc bổ sung công nghệ mới mà không cần thay đổi toàn bộ hệ thống. Đây là yếu tố quan trọng đối với các nhà máy có kế hoạch mở rộng sản xuất trong dài hạn.
8. Định hướng triển khai chi tiết từ cấu trúc hệ thống xử lý khí thải
8.1 Từ cấu trúc tổng thể đến thiết kế chi tiết
Sau khi nắm rõ cấu trúc hệ thống xử lý khí thải, bước tiếp theo là đi sâu vào từng thiết bị cụ thể. Điều này bao gồm lựa chọn vật liệu, kích thước, thông số vận hành và phương án bố trí không gian phù hợp với mặt bằng thực tế.
8.2 Phân tích dòng chảy khí thải theo từng công đoạn
Việc phân tích dòng chảy giúp xác định chính xác thời gian lưu khí, điểm tổn thất áp suất và nguy cơ ngưng tụ. Trong phân hệ xử lý khí thải, phân tích này là cơ sở để hiệu chỉnh thiết kế và nâng cao hiệu quả xử lý.
8.3 Liên kết cấu trúc hệ thống khí thải với công nghệ xử lý
Mỗi công nghệ xử lý yêu cầu một cấu tạo hệ thống khí thải khác nhau. Ví dụ, hệ thống hấp thụ ướt cần không gian cho bơm và bể dung dịch, trong khi lọc khô cần diện tích cho thiết bị lọc và hệ thống hoàn nguyên.
8.4 Vai trò của dữ liệu vận hành trong tối ưu hệ thống
Dữ liệu thu thập từ cảm biến giúp đánh giá hiệu quả thực tế của hệ thống xử lý khí thải công nghiệp. Từ đó, kỹ sư có thể điều chỉnh lưu lượng, hóa chất hoặc chế độ vận hành để đạt hiệu suất tối ưu.
8.5 Chuẩn bị cho các bài chuyên sâu tiếp theo
Từ nền tảng cấu trúc tổng thể, các nội dung tiếp theo sẽ đi sâu vào từng phân hệ, từng thiết bị và dòng chảy khí thải chi tiết. Đây là bước cần thiết để triển khai hệ thống hiệu quả trong thực tế.
8.6 Tổng kết giá trị của cấu trúc hệ thống xử lý khí thải
Hiểu đúng cấu trúc giúp doanh nghiệp chủ động trong đầu tư, vận hành và nâng cấp. Đây là nền tảng cốt lõi để xây dựng hệ thống xử lý khí thải bền vững và hiệu quả lâu dài.
