SỬA CHỮA DÂY CHUYỀN SƠN TĨNH ĐIỆN

Dây chuyền sơn tĩnh điện là một hệ thống phủ bề mặt có hiệu suất cao, thường xuyên vận hành liên tục trong môi trường công nghiệp khắc nghiệt. Khi xảy ra sự cố, việc sửa chữa dây chuyền sơn tĩnh điện nhanh chóng và đúng kỹ thuật là yếu tố then chốt nhằm khôi phục hiệu suất, tránh gián đoạn sản xuất và kéo dài tuổi thọ thiết bị.

1. Giới thiệu về dây chuyền sơn tĩnh điện và nhu cầu sửa chữa

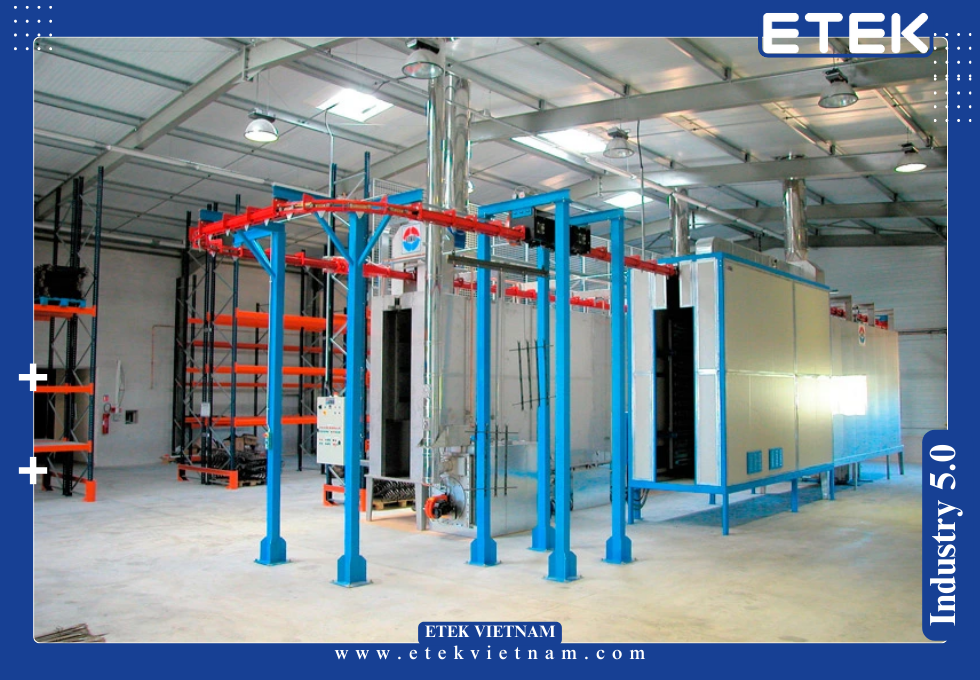

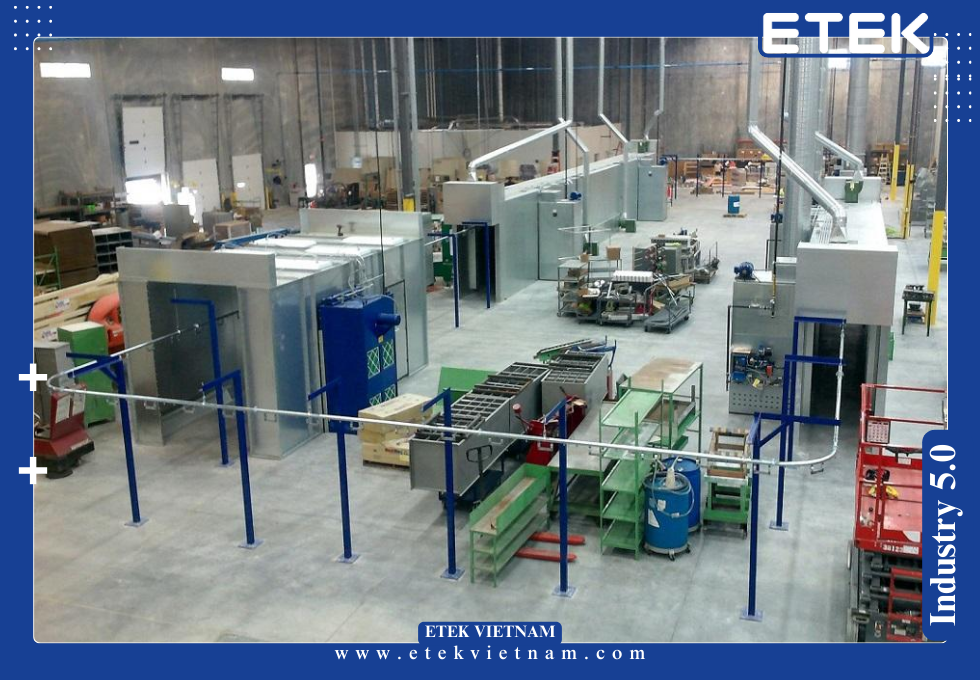

Dây chuyền sơn tĩnh điện (powder coating line) là hệ thống sử dụng nguyên lý tĩnh điện để phun phủ bột sơn lên bề mặt vật liệu kim loại hoặc phi kim đã được xử lý bề mặt. Quá trình này thường bao gồm các bước:

• Tiền xử lý hóa học (degreasing, phosphating)
• Sấy khô sơ cấp
• Buồng phun sơn tĩnh điện
• Lò nung nhiệt độ cao để polymer hóa lớp bột
• Hệ thống điều khiển tự động (PLC – HMI)
• Bộ thu hồi bột để tái sử dụng

Theo thời gian và tần suất vận hành cao, các sự cố như sửa buồng phun bị tắc, thay thế điện trở lò nung, xử lý lỗi hệ thống điều khiển trở nên phổ biến. Việc xử lý kịp thời, đúng quy trình và có thông số kỹ thuật rõ ràng giúp duy trì tính ổn định của toàn bộ dây chuyền sơn tĩnh điện.

2. Lợi ích của việc sửa chữa dây chuyền sơn tĩnh điện đúng kỹ thuật

2.1 Phục hồi hiệu suất sản xuất

Sau khi sửa chữa đúng cách, dây chuyền có thể hoạt động lại với:

• Tốc độ line ổn định: 1.0–2.5 m/phút
• Hiệu suất sử dụng bột sơn đạt ≥ 92%
• Thời gian chuyển màu ≤ 15 phút
• Tỷ lệ sản phẩm đạt yêu cầu ≥ 98.5%

2.2 Giảm chi phí vật tư – năng lượng

Khi không được sửa chữa kịp thời, các sự cố như buồng phun bị tắc hoặc điện trở nung không đều có thể gây:

• Hao hụt bột ≥ 20% mỗi ca
• Điện năng tiêu thụ tăng 15–25% do gia nhiệt kém
• Tuổi thọ quạt – motor – cartridge giảm trên 40%

Sau sửa chữa đúng chuẩn, tiêu hao vật tư được tối ưu hóa, đặc biệt là trong các nhà máy có công suất >500 sản phẩm/ngày.

2.3 Đảm bảo tiêu chuẩn lớp phủ

Việc sửa chữa kỹ thuật cho phép đạt các chỉ số:

• Độ dày màng sơn: 60–90 µm (±5 µm)
• Độ bám dính: loại 5B (ASTM D3359)
• Độ bền muối mặn: ≥ 1000 giờ (ASTM B117)
• Độ bóng: ≥ 85 GU (60° gloss meter)

Điều này đặc biệt quan trọng khi nhà máy cần chứng nhận ISO 12944, EN 13438, hoặc đáp ứng yêu cầu của khách hàng OEM quốc tế.

3. Các hạng mục sửa chữa điển hình theo nhóm hệ thống

3.1 Sửa buồng phun bị tắc – Clogged booth repair

Buồng phun là nơi tích tụ lượng lớn bụi bột, tĩnh điện dư và dầu bám từ sản phẩm. Việc sửa buồng phun bị tắc cần xử lý:

• Áp suất hút buồng phun bị sụt (chênh lệch áp < 100 Pa)
• Lưu lượng gió thấp hơn 70% thiết kế ban đầu
• Cartridge lọc quá tuổi (>5000 giờ) hoặc sai loại vật liệu
• Lớp bột dính vào vách không được làm sạch đúng quy trình

Quy trình sửa chữa kỹ thuật:

• Kiểm tra lưu lượng thực tế: dùng đồng hồ đo gió lưu lượng ≥ 2.0 m/s tại các điểm đầu – giữa – cuối
• Đo chênh lệch áp (ΔP) qua cartridge: ≤ 1.2 bar
• Vệ sinh súng phun, thay buồng dẫn bột nếu lượng bột thất thoát >15%
• Gỡ và thay thế cartridge bằng loại nano PTFE hoặc polyester lớp kép

Thương hiệu nổi bật theo phân khúc:

• Phân khúc cao cấp: Nordson – buồng phun tự làm sạch, đổi màu nhanh
• Phân khúc trung cấp: Gema – buồng phun dạng cabin module, dễ tháo lắp
• Phân khúc phổ thông: COLO – dạng buồng sắt phủ epoxy đơn giản, cartridge thay tay

3.2 Thay thế điện trở lò nung – Heating element replacement

Lò nung là nơi polymer hóa lớp bột nhờ nhiệt độ cao (từ 160–200°C), yêu cầu phân bố nhiệt đều ±3°C. Các lỗi phổ biến:

• Một số vùng sản phẩm không đạt độ bóng – độ dính
• Điện trở nung hỏng dẫn đến sai số nhiệt độ ±10°C
• Điện trở đứt, đo trở kháng = 0 hoặc ∞ ohm

Tiêu chuẩn thay thế điện trở:

• Loại điện trở: dây điện trở Incoloy hoặc ống thép mạ kẽm ceramic
• Điện trở định mức: 6–12 kW/module
• Nhiệt độ vận hành: 180–200°C ±2°C
• Độ đồng đều nhiệt: xác minh bằng can nhiệt K và máy ghi logger (multi-channel)

Các bước kỹ thuật:

• Ngắt nguồn, đo điện trở thực tế từng đoạn bằng VOM
• Kiểm tra lớp cách nhiệt gạch – rockwool không bị sụp hoặc ẩm
• Lắp mới điện trở, kiểm tra relay SSR và thermocouple tương thích

3.3 Xử lý lỗi hệ thống điều khiển – Control system troubleshooting

Hệ thống điều khiển trung tâm (PLC – HMI – SCADA) đóng vai trò duy trì sự đồng bộ giữa các thành phần của dây chuyền sơn tĩnh điện như súng phun, lò nung, băng tải, hệ thống thu hồi và cảm biến giám sát. Các lỗi thường gặp:

• HMI không hiển thị, bị treo hoặc mất tín hiệu truyền thông
• Tín hiệu cảm biến đo lưu lượng, áp suất, nhiệt độ bị sai lệch hoặc mất hoàn toàn
• PLC bị lỗi I/O, không khởi động chương trình hoặc cảnh báo watchdog

Quy trình xử lý kỹ thuật:

• Đọc lỗi qua HMI hoặc phần mềm lập trình (TIA Portal, CX-Programmer, GX Works…)
• Kiểm tra trạng thái nguồn cấp 24VDC và 220VAC cho module PLC – HMI – inverter
• Đo tín hiệu analog 4–20 mA, 0–10 V từ cảm biến → xác định hư hỏng tại sensor hay card thu
• Backup chương trình điều khiển trước khi thực hiện hiệu chỉnh hoặc thay PLC

Thông số cần hiệu chuẩn lại:

• Điện áp điều khiển súng: ± 100 kV (sai số cho phép <2%)
• Dòng tiêu thụ motor quạt: không vượt quá 85% định mức (giám sát qua inverter)
• Tín hiệu cảnh báo áp suất hút – đẩy buồng phun: duy trì ±10–20 Pa
• Biểu đồ nhiệt lò nung: sai lệch giữa các điểm không vượt ±3°C

Thiết bị – thương hiệu khuyến nghị:

• PLC cao cấp: Siemens S7-1500, Omron NJ/NX, Allen-Bradley ControlLogix
• HMI trung cấp: Weintek 10″, Delta DOP-107BV, Kinco GL
• SCADA phổ thông: iFix, WinCC Basic, hoặc Ignition bản cloud/local

4. Tiêu chuẩn quốc tế áp dụng trong sửa chữa dây chuyền sơn tĩnh điện

Để đảm bảo dây chuyền sơn tĩnh điện sau khi sửa chữa có thể đưa vào vận hành ổn định, nhà máy cần tuân thủ và tái kiểm định theo các tiêu chuẩn kỹ thuật quốc tế sau:

Sửa chữa đúng tiêu chuẩn giúp hệ thống không chỉ đạt độ ổn định mà còn sẵn sàng cho các đợt audit từ khách hàng quốc tế, nhà OEM hoặc đơn vị đánh giá bên thứ ba.

5. Dấu hiệu cảnh báo cần sửa chữa dây chuyền sơn tĩnh điện

Việc nhận biết sớm các hiện tượng bất thường là yếu tố quan trọng giúp doanh nghiệp chủ động sửa chữa và tránh thiệt hại lớn. Dưới đây là các dấu hiệu phổ biến:

5.1 Buồng phun giảm lực hút, bụi bột bám dày

Nguyên nhân: cartridge lọc nghẹt, quạt hút giảm công suất, cảm biến áp suất lỗi
Giải pháp: kiểm tra ΔP sensor, thay cartridge đúng định mức, kiểm tra điện áp quạt

5.2 Sản phẩm ra lò có lớp phủ không đồng đều

Nguyên nhân: điện trở nung bị hư một phần, đầu dò nhiệt sai lệch, lưu lượng khí tuần hoàn giảm
Giải pháp: kiểm tra logger nhiệt, thay điện trở bị đứt, đo lại lưu lượng thực tế bằng anemometer

5.3 Bột bám yếu, dễ bong tróc khi va chạm nhẹ

Nguyên nhân: điện áp phun không đạt, súng phun bẩn, hệ thống cấp khí thiếu ổn định
Giải pháp: hiệu chuẩn bộ phát điện tĩnh, làm sạch đầu súng, kiểm tra áp suất khí cấp 6–7 bar

5.4 Tốc độ line bị giật, rung hoặc ngắt đột ngột

Nguyên nhân: biến tần lỗi, encoder hư, motor tải mòn chổi than hoặc quá tải
Giải pháp: đo dòng tải, kiểm tra tần số đầu ra biến tần, hiệu chỉnh lại PID line chạy

6. Các thương hiệu thiết bị dây chuyền sơn tĩnh điện nổi bật theo phân khúc

Dưới đây là danh sách các thương hiệu chuyên cung cấp thiết bị dây chuyền sơn tĩnh điện, phân chia theo phân khúc ứng dụng và năng lực tài chính:

6.1 Phân khúc cao cấp – WAGNER (Đức)

• Tích hợp hệ thống điều khiển trung tâm S-Line, tự động hóa toàn diện
• Súng phun thông minh PEM-X1, điều khiển dạng xung, điều chỉnh bột theo độ dày bề mặt
• Buồng phun bằng composite tự làm sạch, chuyển màu <5 phút
• SCADA WAGNER TouchPro giám sát online, lưu lịch sử dữ liệu vận hành 6 tháng

6.2 Phân khúc trung cấp – GEMA (Thụy Sĩ)

• Súng OptiFlex Pro – điều khiển điện áp, dòng bột, khí đệm chính xác
• Buồng dạng mô-đun nhựa composite, tích hợp cyclone và filter 2 cấp
• PLC Siemens S7-1200, HMI TP700 Comfort với giao diện tiếng Việt

6.3 Phân khúc phổ thông – COLO (Trung Quốc)

• Dây chuyền cơ bản gồm buồng phun, lò nung, hệ thống băng tải và inverter Delta
• Cartridge polyester, lọc 1 cấp, dễ thay và dễ vệ sinh
• Súng phun cơ bản điều chỉnh bằng núm vặn, điện áp tĩnh ±70–90 kV

7. Tại sao nên chọn ETEK cho sửa chữa dây chuyền sơn tĩnh điện

7.1 Năng lực triển khai đa ngành – dự án quốc tế

ETEK là đơn vị có hơn 15 năm kinh nghiệm trong lĩnh vực thiết kế, lắp đặt và sửa chữa dây chuyền sơn tĩnh điện, phục vụ hàng trăm nhà máy thuộc các lĩnh vực:

• Ô tô – xe máy: vành, khung, chắn bùn, vỏ máy
• Thiết bị điện – điện tử: tủ điện, vỏ inverter, máng cáp
• Nội thất – công nghiệp nhẹ: kệ sắt, giường khung kim loại, bàn ghế văn phòng
• Cơ khí chính xác – y tế: dụng cụ phòng sạch, khung inox, xe đẩy tiệt trùng

Đặc biệt, ETEK có khả năng triển khai các dự án tại Đông Nam Á, Trung Đông và châu Phi với đội ngũ kỹ thuật viên nói được tiếng Anh, hệ thống tài liệu kỹ thuật song ngữ, và quy trình triển khai theo chuẩn quốc tế (PMBOK, ISO 9001).

ETEK nhận thực hiện các dự án cải tạo tổng thể: nâng cấp, chuyển đổi công nghệ từ sơn tay sang sơn tự động, tích hợp robot phun, kết nối dữ liệu SCADA hoặc chuyển giao công nghệ mới (Hybrid powder, UV powder).

7.2 Dịch vụ sửa chữa chuyên sâu – phản hồi kỹ thuật nhanh chóng

ETEK cung cấp các gói dịch vụ sửa chữa phù hợp từng cấp độ sự cố:

• Gói xử lý sự cố khẩn cấp (Emergency Troubleshooting): 24/7 – hỗ trợ từ xa qua Zalo, Teams, VPN TeamViewer; đến hiện trường trong vòng 48 giờ
• Gói sửa chữa tổng thể (Comprehensive Overhaul): kiểm tra toàn bộ thiết bị, khắc phục lỗi đa điểm, tích hợp cập nhật phần mềm điều khiển
• Gói bảo trì – sửa chữa kết hợp (PM+Repair): lập lịch bảo trì định kỳ kết hợp xử lý điểm lỗi tiềm ẩn theo dữ liệu vận hành

Công cụ và thiết bị đo của ETEK đạt chuẩn:

• Máy đo độ dày màng sơn Elcometer A456FN
• Thiết bị đo lưu lượng khí Testo, cảm biến đo áp suất kỹ thuật số
• Logger nhiệt đa kênh cho đo độ ổn định lò nung
• Thiết bị hiệu chuẩn điện trở, cảm biến pH, EC, nhiệt độ (Fluke, Hanna)

7.3 Phụ tùng – linh kiện sẵn kho, bảo hành rõ ràng

ETEK duy trì hệ thống kho phụ tùng hơn 300 mã linh kiện thường dùng cho sửa chữa dây chuyền sơn tĩnh điện, sẵn sàng thay thế trong vòng 1–3 ngày làm việc:

Thiết bị sẵn kho:

• Súng phun sơn Gema, Wagner, COLO – đầu phun, bộ điện áp, béc khí
• Cartridge lọc PTFE, polyester, HEPA, các loại lọc cyclone
• Motor quạt hút, inverter Delta/Vacon/Schneider, cảm biến lưu lượng – áp suất – nhiệt độ
• PLC Siemens S7-1200/1500, HMI Weintek, màn hình Delta
• Điện trở nung dạng thanh – vòng – tấm – lưới, sensor can nhiệt K

Bảo hành: tất cả linh kiện thay thế được bảo hành từ 6–18 tháng tùy hạng mục. ETEK cấp phiếu kiểm tra sau sửa chữa, tài liệu hướng dẫn sử dụng và bảo trì đi kèm.

Hậu mãi: Sau sửa chữa, ETEK có thể kết hợp đào tạo kỹ thuật vận hành cơ bản cho đội ngũ kỹ thuật tại chỗ và hỗ trợ đánh giá toàn hệ thống định kỳ theo chu kỳ 6 tháng hoặc 1 năm.

8. Kết luận

Việc sửa chữa dây chuyền sơn tĩnh điện không chỉ đơn thuần là khôi phục thiết bị về trạng thái hoạt động, mà còn là cơ hội để đánh giá lại toàn bộ hiệu suất vận hành, cải thiện các điểm nghẽn kỹ thuật và tối ưu hóa chi phí sản xuất lâu dài.

Một dây chuyền sơn tĩnh điện được sửa chữa đúng quy trình có thể giúp doanh nghiệp:

• Khôi phục hiệu suất sử dụng bột >95%
• Giảm tổn thất vật tư – điện năng >20%
• Rút ngắn thời gian chuyển màu xuống <10 phút
• Tăng tỷ lệ sản phẩm đạt chuẩn lên ≥ 98%
• Đảm bảo tuân thủ ISO 9001, ISO 12944, EN 12981, RoHS, REACH…

Với năng lực thiết kế – thi công – bảo trì toàn diện, năng lực xử lý sự cố đa dạng và đội ngũ kỹ sư lành nghề, ETEK cam kết mang lại giải pháp sửa chữa dây chuyền sơn tĩnh điện tối ưu nhất, sẵn sàng đồng hành lâu dài cùng doanh nghiệp Việt và quốc tế.
