THÁP XỬ LÝ KHÍ THẢI: PHÂN LOẠI CẤU TẠO, HIỆU QUẢ XỬ LÝ VÀ ỨNG DỤNG CÔNG NGHIỆP
Tháp xử lý khí thải là thiết bị trung tâm trong các hệ thống kiểm soát ô nhiễm không khí công nghiệp, đảm nhiệm vai trò loại bỏ khí độc, bụi và hợp chất ăn mòn trước khi xả ra môi trường. Việc hiểu đúng cấu tạo, nguyên lý và phân loại tháp giúp kỹ sư lựa chọn thiết bị phù hợp, tối ưu hiệu suất xử lý và chi phí vận hành lâu dài.
1. Tổng quan về tháp xử lý khí thải trong hệ thống công nghiệp
1.1 Khái niệm và chức năng của tháp xử lý khí thải
Tháp xử lý khí thải là thiết bị tiếp xúc pha khí và pha lỏng hoặc vật liệu rắn nhằm loại bỏ các chất ô nhiễm khỏi dòng khí. Hiệu quả xử lý phụ thuộc vào diện tích tiếp xúc, thời gian lưu khí và cơ chế hấp thụ hoặc va đập. Thiết bị thường được lắp sau quạt hút và trước ống khói xả thải.
1.2 Vai trò của tháp trong hệ thống thiết bị xử lý khí thải
Trong toàn bộ thiết bị xử lý khí thải, tháp đóng vai trò xử lý chính, quyết định nồng độ khí đầu ra. Các thiết bị phụ trợ như quạt ly tâm, bơm tuần hoàn, bể hóa chất chỉ hỗ trợ vận hành. Nếu tháp lựa chọn sai, hệ thống không đạt QCVN dù các thiết bị khác đạt chuẩn.
1.3 Các dạng chất ô nhiễm được xử lý
Tháp thường xử lý khí axit như SO₂, HCl, HF; khí kiềm như NH₃; hơi dung môi VOC; và bụi mịn kích thước dưới 20 micromet. Hiệu suất loại bỏ có thể đạt 85–99% tùy cấu hình. Với bụi mịn PM10, hiệu suất trung bình khoảng 90% khi dùng tháp ướt.
1.4 Nguyên lý tiếp xúc pha khí – pha lỏng
Khí thải đi từ dưới lên, dung dịch hấp thụ phun từ trên xuống tạo dòng ngược chiều. Cơ chế truyền khối xảy ra nhờ chênh lệch nồng độ. Các thông số quan trọng gồm vận tốc khí 1,5–2,5 m/s và thời gian tiếp xúc tối thiểu 1,2 giây để đảm bảo phản ứng hoàn toàn.
1.5 Tiêu chuẩn môi trường liên quan
Khi thiết kế tháp cần tuân thủ QCVN 19:2009/BTNMT, QCVN 20:2009/BTNMT và các quy chuẩn chuyên ngành. Nồng độ khí axit sau xử lý thường yêu cầu dưới 50 mg/Nm³. Tháp phải được tính toán để duy trì hiệu suất ổn định trong điều kiện tải dao động.
1.6 Xu hướng ứng dụng hiện nay
Các nhà máy hiện ưu tiên tháp modul hóa, dễ nâng cấp công suất từ 5.000 đến 50.000 Nm³/h. Vật liệu composite FRP và PP được dùng phổ biến do khả năng chống ăn mòn cao, tuổi thọ trung bình 10–15 năm trong môi trường axit mạnh.
• Để nắm tổng thể hệ thống, xem bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. Phân loại tháp xử lý khí thải theo nguyên lý làm việc
2.1 Tháp hấp thụ khí thải dạng đệm
Tháp hấp thụ khí thải dạng đệm sử dụng vật liệu đệm như Pall ring, Raschig ring để tăng diện tích tiếp xúc. Diện tích bề mặt riêng có thể đạt 200–350 m²/m³. Dạng này phù hợp xử lý khí tan tốt trong dung dịch như HCl hoặc SO₂.
2.2 Tháp phun rỗng
Tháp phun rỗng không dùng vật liệu đệm, dung dịch được phun trực tiếp vào dòng khí. Cấu tạo đơn giản, tổn thất áp suất thấp khoảng 500–800 Pa. Tuy nhiên hiệu suất hấp thụ thấp hơn, thường chỉ đạt 70–85% với khí axit nồng độ trung bình.
2.3 Tháp scrubber venturi
Tháp scrubber venturi sử dụng cổ họng venturi để tăng vận tốc khí lên 60–90 m/s, tạo lực va đập mạnh với dung dịch. Hiệu suất loại bỏ bụi mịn PM2.5 có thể đạt trên 95%. Nhược điểm là tổn thất áp suất cao, lên tới 4.000–6.000 Pa.
2.4 Tháp mâm
Tháp mâm gồm nhiều khay tiếp xúc, mỗi mâm có lỗ phân phối khí. Hiệu suất ổn định, dễ tính toán truyền khối. Loại này ít dùng cho khí thải ăn mòn do chi phí chế tạo cao và khó bảo trì khi tắc nghẽn.
2.5 Tháp kết hợp đa tầng
Một số hệ thống kết hợp phun rỗng và đệm nhằm tối ưu hiệu suất và giảm tổn thất áp. Dạng này thường dùng cho khí thải hỗn hợp gồm bụi và khí axit. Hiệu suất tổng thể có thể đạt 97–98% nếu vận hành đúng thiết kế.

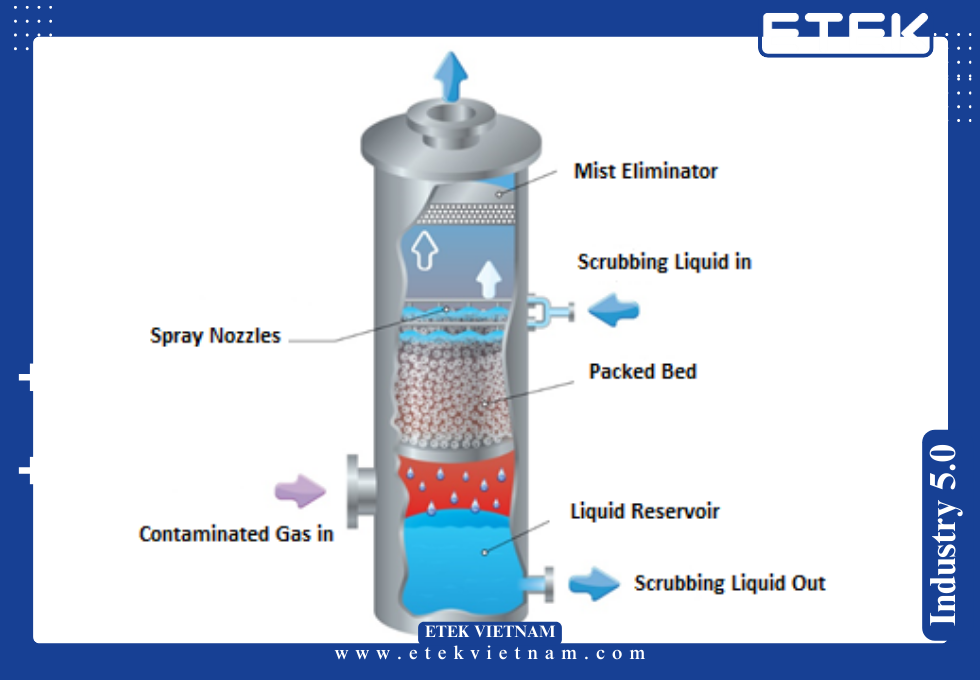

3. Cấu tạo tháp khí thải và các bộ phận chức năng chính
3.1 Thân tháp xử lý khí thải

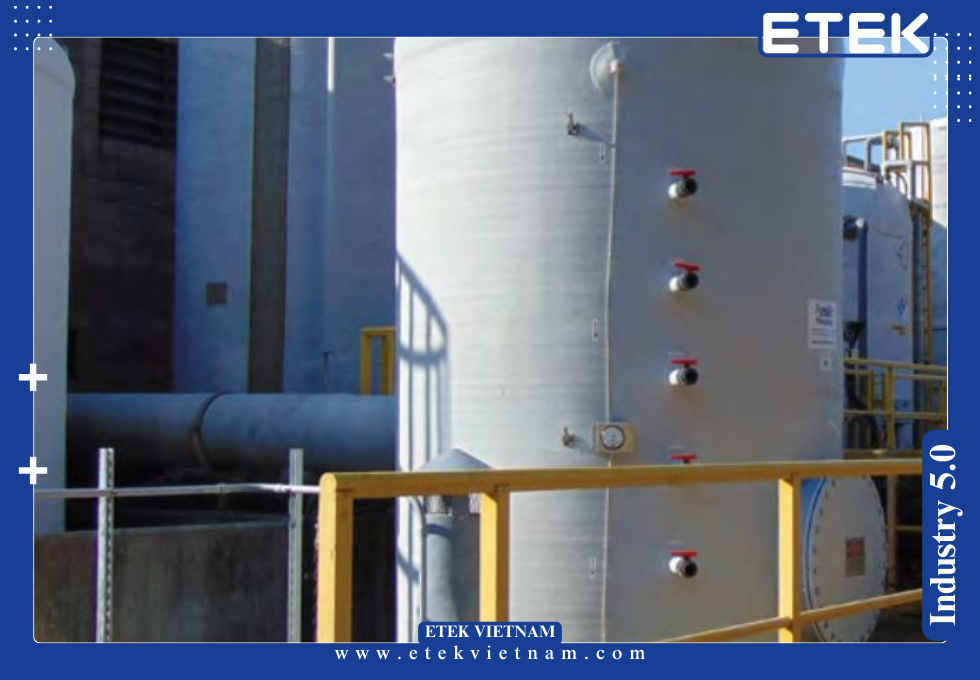

Thân tháp xử lý khí thải là bộ phận chịu tải chính, quyết định độ bền cơ học và khả năng chống ăn mòn. Vật liệu phổ biến gồm FRP, PP, PVC hoặc thép carbon phủ epoxy. Chiều cao tháp thường từ 3 đến 12 m, đường kính từ 600 đến 3.000 mm, tùy lưu lượng khí thiết kế. Áp suất làm việc thường dao động 1.000–6.000 Pa.
3.2 Hệ thống phân phối khí
Khí thải được dẫn vào tháp qua cửa khí, đi qua bộ phận phân phối nhằm đảm bảo dòng khí đều trên toàn tiết diện. Nếu phân phối không đồng đều, vùng chết sẽ xuất hiện làm giảm hiệu suất hấp thụ. Tốc độ khí trong thân tháp thường được khống chế 1,5–2,5 m/s để tránh cuốn dung dịch.
3.3 Vật liệu đệm trong tháp hấp thụ khí thải
Trong tháp hấp thụ khí thải, vật liệu đệm giữ vai trò tăng diện tích tiếp xúc pha. Đệm thường làm từ PP hoặc ceramic, có kích thước 25–50 mm. Độ rỗng của lớp đệm đạt 85–95%, giúp giảm tổn thất áp suất. Chiều cao lớp đệm thường từ 1,2 đến 2,5 m.
3.4 Hệ thống phun dung dịch hấp thụ
Dung dịch được phun bằng béc xoắn hoặc béc rỗng, áp suất phun 1,5–3 bar. Lưu lượng dung dịch được tính theo tỷ lệ L/G, thường từ 5 đến 15 lít/m³ khí. Hệ phun quyết định hiệu quả tiếp xúc ban đầu và khả năng phân bố đều dung dịch trên bề mặt đệm.
3.5 Bộ tách sương
Sau quá trình hấp thụ, dòng khí mang theo hơi nước và giọt dung dịch. Bộ tách sương dạng cánh hoặc dạng lưới giúp giữ lại các giọt có kích thước trên 10 micromet. Hiệu suất tách sương đạt 95–99%, giảm ăn mòn đường ống và quạt hút phía sau.
3.6 Bể chứa và tuần hoàn dung dịch
Dung dịch hấp thụ được thu hồi về bể đáy, sau đó tuần hoàn bằng bơm ly tâm. Thể tích bể thường được thiết kế đủ cho 5–10 phút vận hành liên tục. Các thông số cần giám sát gồm pH, nhiệt độ và nồng độ hóa chất để đảm bảo phản ứng ổn định.
3.7 Hệ thống đo và điều khiển
Các tháp hiện đại tích hợp cảm biến pH, lưu lượng, áp suất chênh và nhiệt độ. Hệ điều khiển PLC giúp điều chỉnh bơm, quạt và lượng hóa chất theo tải thực tế. Điều này giúp thiết bị xử lý khí thải duy trì hiệu suất cao và giảm chi phí vận hành.
• Nguyên lý hấp thụ được trình bày tại bài “Xử lý khí thải hấp thụ: Nguyên lý, ưu nhược và phạm vi áp dụng (22)”.
4. Hiệu quả xử lý của tháp xử lý khí thải
4.1 Các chỉ số đánh giá hiệu suất
Hiệu quả được đánh giá thông qua nồng độ khí đầu ra (mg/Nm³), hiệu suất loại bỏ phần trăm và tổn thất áp suất. Với khí axit vô cơ, tháp xử lý khí thải có thể đạt hiệu suất 90–99%. Các chỉ số này phải được đo tại điều kiện tiêu chuẩn 25°C, 1 atm.
4.2 Hiệu suất xử lý khí axit
Khí HCl, HF, SO₂ tan tốt trong dung dịch kiềm như NaOH hoặc Ca(OH)₂. Với tỷ lệ L/G phù hợp, nồng độ HCl đầu ra có thể giảm từ 2.000 mg/Nm³ xuống dưới 30 mg/Nm³. Đây là mức đáp ứng hầu hết quy chuẩn khí thải công nghiệp hiện hành.
4.3 Khả năng xử lý bụi và sol khí
Các tháp ướt, đặc biệt là tháp scrubber venturi, xử lý hiệu quả bụi mịn PM10 và PM2.5. Cơ chế va đập và ngưng tụ giúp giữ lại hạt nhỏ. Tuy nhiên, để đạt hiệu suất cao, cần kiểm soát vận tốc khí và áp suất chênh chính xác.
4.4 Ảnh hưởng của điều kiện vận hành
Nhiệt độ khí trên 70°C làm giảm khả năng hòa tan khí trong dung dịch. Độ dao động lưu lượng lớn cũng khiến thời gian tiếp xúc không ổn định. Vì vậy, khi thiết kế cần xét đến biên độ dao động tải từ 60–120% công suất danh định.
4.5 So sánh với các thiết bị xử lý khác
So với lọc túi vải hoặc cyclone, tháp có ưu thế xử lý khí hòa tan và khí ăn mòn. Tuy nhiên, chi phí vận hành cao hơn do tiêu thụ nước và hóa chất. Việc lựa chọn thiết bị xử lý khí thải cần dựa trên tính chất ô nhiễm cụ thể.
5. Ứng dụng công nghiệp của tháp xử lý khí thải
5.1 Ngành hóa chất và sản xuất vô cơ
Trong ngành hóa chất, tháp xử lý khí thải được sử dụng để xử lý khí axit phát sinh từ phản ứng trung hòa, chưng cất và sấy. Các khí phổ biến gồm HCl, SO₂, Cl₂ với nồng độ đầu vào 500–5.000 mg/Nm³. Tháp hấp thụ sử dụng dung dịch kiềm giúp giảm nồng độ xuống dưới ngưỡng quy chuẩn, đảm bảo an toàn môi trường và thiết bị.
5.2 Ngành xi mạ và xử lý bề mặt kim loại
Khí thải từ bể xi mạ chứa hơi axit cromic, nitric và sulfuric. Tháp hấp thụ khí thải được bố trí gần nguồn phát sinh nhằm giảm phát tán trong nhà xưởng. Lưu lượng xử lý thường nhỏ đến trung bình, từ 2.000–15.000 Nm³/h, nhưng yêu cầu hiệu suất cao để bảo vệ sức khỏe người lao động.
5.3 Ngành sản xuất sơn và dung môi
Khí VOC phát sinh trong quá trình pha chế và sấy sơn có mùi mạnh và độc tính cao. Tháp ướt kết hợp than hoạt tính hoặc dung dịch oxy hóa giúp giảm mùi và nồng độ VOC. Trong một số hệ thống, tháp scrubber được dùng làm bước xử lý sơ cấp trước khi khí đi qua buồng hấp phụ.
5.4 Ngành thực phẩm và chế biến nông sản
Các nhà máy chế biến thủy sản, bột cá và tinh bột phát sinh khí mùi chứa NH₃ và H₂S. Tháp xử lý khí thải dùng dung dịch axit nhẹ hoặc dung dịch oxy hóa giúp khử mùi hiệu quả. Ưu điểm của tháp là khả năng vận hành liên tục và xử lý lưu lượng lớn trong thời gian dài.
5.5 Ngành dệt nhuộm và giấy
Quá trình nhuộm và tẩy phát sinh khí clo, SO₂ và hơi kiềm. Các hệ thống thường sử dụng tháp đệm cao để tăng thời gian tiếp xúc. Việc lựa chọn thiết bị xử lý khí thải phù hợp giúp giảm ăn mòn đường ống và hạn chế sự cố trong vận hành.
5.6 Nhà máy xử lý chất thải và lò đốt
Khí thải từ lò đốt rác chứa bụi mịn, khí axit và kim loại nặng. Hệ thống thường kết hợp cyclone, lọc bụi và tháp ướt. Trong đó, tháp đảm nhiệm vai trò trung hòa khí axit và giảm nhiệt độ khí trước khi xả ra môi trường.
• Yêu cầu kỹ thuật chi tiết xem bài “Thiết kế tháp xử lý khí thải đạt chuẩn QCVN (57)”.
6. Tiêu chí lựa chọn tháp xử lý khí thải phù hợp
6.1 Đặc tính khí thải đầu vào
Khi lựa chọn tháp xử lý khí thải, cần xác định chính xác thành phần, nồng độ và nhiệt độ khí. Khí tan tốt trong nước phù hợp với tháp hấp thụ, trong khi bụi mịn cần dạng venturi. Việc phân tích sai đầu vào dẫn đến hiệu suất thấp và chi phí vận hành cao.
6.2 Lưu lượng và chế độ vận hành
Lưu lượng khí quyết định kích thước tháp và công suất quạt. Với hệ thống hoạt động 24/7, vật liệu chế tạo cần chịu được ăn mòn và mài mòn liên tục. Tháp thường được thiết kế dư 10–20% công suất để đáp ứng dao động tải.
6.3 Vật liệu chế tạo và độ bền
FRP và PP được ưu tiên do chống ăn mòn hóa chất tốt. Tuổi thọ trung bình của tháp đạt 10–15 năm nếu bảo trì đúng cách. Cấu tạo tháp khí thải cần tối ưu để dễ tháo lắp, thay thế vật liệu đệm và béc phun.
6.4 Chi phí đầu tư và vận hành
Chi phí đầu tư ban đầu chiếm khoảng 30–40% tổng chi phí hệ thống. Chi phí vận hành gồm điện, nước và hóa chất hấp thụ. Việc tính toán tối ưu L/G và áp suất giúp giảm chi phí dài hạn cho thiết bị xử lý khí thải.
6.5 Khả năng mở rộng và nâng cấp
Nhiều nhà máy mở rộng công suất sau vài năm vận hành. Tháp dạng modul cho phép nâng chiều cao hoặc bổ sung tầng đệm. Đây là xu hướng thiết kế hiện đại nhằm giảm chi phí cải tạo hệ thống trong tương lai.
6.6 Tích hợp tháp xử lý khí thải trong thiết kế tổng thể
Khi thiết kế hệ thống, tháp xử lý khí thải phải được tính toán đồng bộ với quạt hút, ống dẫn và bể dung dịch. Tổn thất áp suất toàn hệ thống thường nằm trong khoảng 1.500–6.500 Pa. Nếu không đồng bộ, quạt sẽ làm việc ngoài điểm hiệu suất tối ưu, gây tiêu hao điện năng và rung động kéo dài.
6.7 Liên hệ giữa cấu tạo tháp khí thải và hiệu suất
Cấu tạo tháp khí thải ảnh hưởng trực tiếp đến thời gian tiếp xúc và khả năng truyền khối. Chiều cao tháp không đủ sẽ làm phản ứng chưa hoàn toàn, trong khi thiết kế quá cao gây tăng chi phí và áp suất. Việc lựa chọn chiều cao, đường kính và vật liệu đệm cần dựa trên tính toán động học hấp thụ.
6.8 Khả năng bảo trì và vận hành lâu dài
Tháp cần thiết kế cửa thăm, cửa vệ sinh và hệ thống xả cặn thuận tiện. Trong quá trình vận hành, vật liệu đệm có thể bám muối hoặc cặn hóa chất. Chu kỳ vệ sinh thường từ 3–6 tháng tùy môi trường. Khả năng bảo trì tốt giúp thiết bị xử lý khí thải duy trì hiệu suất ổn định trong nhiều năm.
6.9 Yêu cầu an toàn và môi trường
Dung dịch hấp thụ thường có tính ăn mòn hoặc oxy hóa. Hệ thống cần có biện pháp chống rò rỉ, tràn hóa chất và thông gió khu vực bể chứa. Ngoài khí thải, nước thải tuần hoàn từ tháp cũng phải được xử lý đúng quy định trước khi xả bỏ hoặc tái sử dụng.
Kết luận về vai trò của tháp xử lý khí thải
Trong các hệ thống kiểm soát ô nhiễm không khí hiện đại, tháp xử lý khí thải giữ vai trò trung tâm, quyết định khả năng đáp ứng quy chuẩn môi trường. Việc hiểu rõ phân loại, cấu tạo, hiệu quả và ứng dụng giúp kỹ sư lựa chọn giải pháp phù hợp với từng ngành công nghiệp. Một tháp được thiết kế đúng sẽ tối ưu chi phí đầu tư, vận hành ổn định và đảm bảo hiệu suất xử lý lâu dài.
