ỐNG DẪN KHÍ THẢI: GIẢM TỔN THẤT ÁP, TỐI ƯU LƯU LƯỢNG CHO HỆ THỐNG CÔNG NGHIỆP
Ống dẫn khí thải là thành phần quyết định trực tiếp đến hiệu suất vận hành của toàn bộ hệ thống xử lý khí công nghiệp, từ quạt hút, thiết bị lọc đến tiêu thụ điện năng. Việc lựa chọn và thiết kế đường ống phù hợp giúp giảm tổn thất áp suất, ổn định lưu lượng và nâng cao tuổi thọ thiết bị, đặc biệt trong các dự án thiết kế – tính toán – EPC quy mô lớn.
1. VAI TRÒ CỦA ỐNG DẪN KHÍ THẢI TRONG HỆ THỐNG CÔNG NGHIỆP
1.1 Ống dẫn khí thải và mối liên hệ với hiệu suất tổng thể
Trong hệ thống hút và xử lý khí, ống dẫn khí thải đóng vai trò kết nối tất cả các thiết bị chức năng. Tổn thất áp suất trên đường ống quyết định trực tiếp công suất quạt, thường chiếm 30–60 phần trăm tổng cột áp. Nếu thiết kế không hợp lý, hiệu suất toàn hệ thống có thể giảm trên 15 phần trăm dù thiết bị xử lý đạt tiêu chuẩn.
1.2 Ảnh hưởng của tổn thất áp suất đến tiêu thụ điện
Tổn thất áp suất tăng 10 phần trăm có thể làm công suất quạt tăng từ 12 đến 18 phần trăm, tùy hiệu suất động cơ. Trong các nhà máy vận hành 6000–8000 giờ mỗi năm, chi phí điện tăng thêm là rất đáng kể. Do đó, kiểm soát tổn thất áp suất trong đường ống là yếu tố then chốt khi đánh giá hiệu quả đầu tư.
1.3 Lưu lượng khí thải và tính ổn định vận hành
Lưu lượng khí thải không ổn định gây mất cân bằng hệ thống, dẫn đến hiện tượng quá tải cục bộ tại quạt hoặc thiết bị xử lý. Khi vận tốc khí vượt 20 m/s trong ống thép mỏng, rung động và tiếng ồn sẽ tăng mạnh. Thiết kế đúng giúp duy trì dải vận tốc tối ưu từ 12–18 m/s.
1.4 Tác động đến hiệu quả xử lý ô nhiễm
Các thiết bị như cyclone, scrubber hay túi lọc chỉ hoạt động đúng khi lưu lượng và áp suất đầu vào nằm trong dải thiết kế. Sai lệch do đường ống gây ra có thể làm hiệu suất thu bụi giảm 5–10 phần trăm. Điều này ảnh hưởng trực tiếp đến khả năng đáp ứng quy chuẩn khí thải.
1.5 Tuổi thọ thiết bị liên quan
Ống dẫn có tổn thất lớn khiến quạt luôn chạy ở điểm làm việc lệch, gây quá nhiệt ổ trục và mài mòn cánh. Theo thống kê vận hành, tuổi thọ quạt có thể giảm 20–30 phần trăm nếu hệ thống ống không được tối ưu ngay từ đầu.
1.6 Vai trò nền tảng trong dự án EPC
Trong các dự án EPC, đường ống khí thải công nghiệp thường chiếm 25–40 phần trăm khối lượng chế tạo cơ khí. Thiết kế đúng từ giai đoạn FEED giúp giảm đáng kể chi phí phát sinh khi thi công và chạy thử.
• Để nắm tổng thể hệ thống, xem bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.

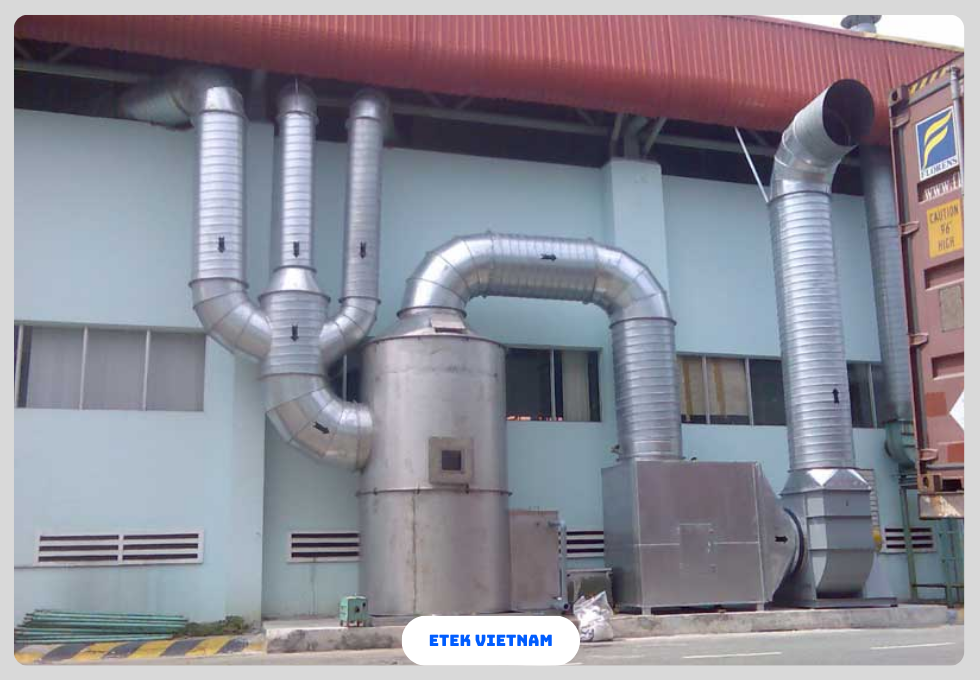

2. CÁC THÀNH PHẦN CƠ BẢN CỦA HỆ THỐNG ỐNG DẪN KHÍ THẢI
2.1 Đoạn ống thẳng và ảnh hưởng đến ma sát
Đoạn ống thẳng tạo ra tổn thất ma sát tỷ lệ với chiều dài và hệ số nhám. Với ống thép carbon cán nguội, hệ số nhám tương đương thường lấy 0,15 mm. Khi chiều dài tăng gấp đôi, tổn thất áp suất cũng tăng gần tuyến tính nếu vận tốc không đổi.
2.2 Co, cút và tổn thất cục bộ
Mỗi co 90 độ có thể gây tổn thất tương đương 5–10 lần chiều dài ống thẳng. Co bán kính lớn R/D ≥ 1,5 giúp giảm tổn thất tới 30 phần trăm so với co gấp. Đây là yếu tố thường bị xem nhẹ trong thiết kế ống dẫn khí thải.
2.3 Nhánh rẽ và cân bằng lưu lượng
Các nhánh rẽ không được tính toán sẽ gây phân bố lưu lượng không đều. Chênh lệch áp suất giữa các nhánh có thể lên tới 20–25 phần trăm. Giải pháp phổ biến là sử dụng damper cân bằng hoặc thiết kế hình học đối xứng.
2.4 Van điều tiết và ảnh hưởng vận hành
Van bướm hoặc van trượt giúp điều chỉnh lưu lượng nhưng cũng tạo tổn thất đáng kể khi đóng một phần. Khi góc mở dưới 60 độ, hệ số tổn thất có thể tăng gấp đôi so với trạng thái mở hoàn toàn. Vì vậy, van chỉ nên dùng cho cân chỉnh, không phải để bù lỗi thiết kế.
2.5 Vật liệu ống và độ bền cơ học
Lựa chọn vật liệu phụ thuộc nhiệt độ và tính ăn mòn của khí. Thép carbon dùng tốt dưới 250°C, inox 304 phù hợp môi trường axit nhẹ, còn thép chịu nhiệt cần cho dòng khí trên 400°C. Độ dày ống ảnh hưởng đến rung động và tuổi thọ hệ thống.
2.6 Mối nối và rò rỉ áp suất
Rò rỉ tại mối nối có thể làm thất thoát 3–5 phần trăm lưu lượng. Trong hệ thống lớn, con số này gây sai lệch đáng kể khi đo đạc và chạy thử. Do đó, tiêu chuẩn hàn và kiểm tra kín khí luôn được đặt ngang tầm với tính toán thủy lực.
3. TỔN THẤT ÁP SUẤT TRONG ỐNG DẪN KHÍ THẢI VÀ CƠ CHẾ HÌNH THÀNH
3.1 Bản chất vật lý của tổn thất áp suất
Trong ống dẫn khí thải, tổn thất áp suất phát sinh do ma sát giữa dòng khí và thành ống, đồng thời do nhiễu loạn tại các vị trí thay đổi hình học. Tổng tổn thất thường được biểu diễn bằng Pa hoặc mmH₂O. Với hệ thống công nghiệp, giá trị này có thể dao động từ 800 đến 2500 Pa tùy quy mô và độ phức tạp đường ống.
3.2 Công thức Darcy–Weisbach trong tính toán
Công thức Darcy–Weisbach được dùng phổ biến để tính tổn thất ma sát trong đoạn ống thẳng. Tổn thất tỷ lệ thuận với chiều dài ống, bình phương vận tốc và hệ số ma sát f. Trong thực tế, f phụ thuộc số Reynolds và độ nhám tương đối. Việc xác định đúng f là nền tảng của thiết kế ống dẫn khí thải chính xác.
3.3 Tổn thất cục bộ tại phụ kiện
Co, cút, van và nhánh rẽ gây tổn thất cục bộ được tính bằng hệ số K. Một co 90 độ bán kính nhỏ có K từ 0,8 đến 1,2, trong khi co bán kính lớn chỉ khoảng 0,3 đến 0,5. Khi số lượng phụ kiện tăng, tổng tổn thất có thể vượt tổn thất ma sát trên toàn tuyến.
3.4 Ảnh hưởng của vận tốc dòng khí
Vận tốc là yếu tố nhạy cảm nhất trong tính toán. Khi vận tốc tăng từ 15 lên 20 m/s, tổn thất áp suất có thể tăng gần 80 phần trăm. Vì vậy, trong đường ống khí thải công nghiệp, dải vận tốc tối ưu thường được khống chế để cân bằng giữa kích thước ống và chi phí năng lượng.
3.5 Nhiệt độ và mật độ khí
Nhiệt độ khí ảnh hưởng đến mật độ và độ nhớt động học. Khí ở 180°C có mật độ thấp hơn khoảng 35 phần trăm so với khí ở 25°C. Nếu không hiệu chỉnh theo điều kiện vận hành thực tế, kết quả tính toán sẽ sai lệch, dẫn đến lựa chọn quạt không phù hợp.
3.6 Tổn thất áp suất và điểm làm việc của quạt
Tổng tổn thất áp suất quyết định điểm làm việc trên đường đặc tính quạt. Khi tổn thất cao hơn dự kiến, quạt sẽ dịch sang vùng hiệu suất thấp, làm tăng tiêu thụ điện và nhiệt động cơ. Đây là nguyên nhân phổ biến khiến hệ thống mới lắp đặt nhưng tiêu hao điện vượt thiết kế.
3.7 Sai lệch tích lũy trong hệ thống dài
Trong hệ thống có chiều dài trên 100 m, sai số nhỏ ở từng đoạn sẽ tích lũy thành chênh lệch lớn. Một sai lệch 5 phần trăm ở mỗi nhánh có thể dẫn đến sai số tổng trên 20 phần trăm. Vì vậy, việc kiểm soát từng thông số là bắt buộc trong giai đoạn thiết kế chi tiết.
• Cách xác định tổn thất áp xem tại bài “Tính toán tổn thất áp suất trong hệ thống xử lý khí thải (64)”.
4. THIẾT KẾ ỐNG DẪN KHÍ THẢI VÀ CÁC LỖI PHỔ BIẾN
4.1 Chọn đường kính ống không phù hợp
Sai lầm thường gặp là chọn đường kính nhỏ để giảm chi phí vật liệu. Điều này làm vận tốc tăng cao, kéo theo tổn thất áp suất lớn. Trong nhiều dự án, đường kính tăng thêm 10 phần trăm có thể giúp giảm công suất quạt tới 15 phần trăm, mang lại lợi ích lâu dài.
4.2 Bố trí quá nhiều co gấp
Việc bố trí co gấp do hạn chế mặt bằng khiến dòng khí bị xoáy mạnh. Trong ống dẫn khí thải, hiện tượng này làm tăng mài mòn thành ống và phát sinh tiếng ồn. Giải pháp là ưu tiên co bán kính lớn hoặc thay đổi hướng bằng nhiều góc nhỏ liên tiếp.
4.3 Thiết kế nhánh rẽ thiếu cân bằng
Các nhánh hút không được tính toán đồng thời thường gây chênh lệch lưu lượng. Nhánh gần quạt hút quá mạnh, nhánh xa bị thiếu lưu lượng. Điều này ảnh hưởng trực tiếp đến hiệu quả thu gom khí và làm mất ổn định lưu lượng khí thải toàn hệ thống.
4.4 Không tính đến khả năng mở rộng
Nhiều hệ thống không dự trù lưu lượng tăng trong tương lai. Khi nhà máy mở rộng, đường ống hiện hữu trở thành nút thắt cổ chai. Trong thiết kế hiện đại, hệ số dự phòng lưu lượng thường được lấy từ 1,1 đến 1,25 để tránh cải tạo tốn kém.
4.5 Bỏ qua rung động và giãn nở nhiệt
Đường ống dài chịu giãn nở nhiệt đáng kể. Với ống thép dài 50 m, nhiệt độ tăng 100°C có thể gây giãn dài tới 60 mm. Nếu không bố trí khớp giãn nở, ứng suất phát sinh sẽ làm nứt mối hàn và lệch gối đỡ.
4.6 Thiếu tiêu chuẩn kiểm tra sau lắp đặt
Sau thi công, nhiều hệ thống không được đo kiểm tổn thất áp suất thực tế. Sai lệch giữa thiết kế và vận hành không được phát hiện sớm, dẫn đến hiệu suất thấp kéo dài. Đo áp suất tại nhiều điểm giúp đánh giá chính xác chất lượng đường ống khí thải công nghiệp.
5. TỐI ƯU LƯU LƯỢNG KHÍ THẢI TRONG ỐNG DẪN KHÍ THẢI
5.1 Khái niệm tối ưu lưu lượng trong hệ thống công nghiệp
Tối ưu lưu lượng không đồng nghĩa với lưu lượng lớn nhất mà là lưu lượng phù hợp với thiết bị xử lý và quạt. Trong ống dẫn khí thải, lưu lượng tối ưu giúp hệ thống vận hành tại điểm hiệu suất cao nhất, giảm tiêu hao điện và hạn chế dao động áp suất. Thông thường, lưu lượng được xác định từ nguồn phát sinh và hiệu suất thu gom yêu cầu.
5.2 Phân bố lưu lượng đồng đều giữa các nhánh
Trong hệ thống nhiều nhánh, việc phân bố lưu lượng đồng đều là thách thức lớn. Sai lệch lưu lượng giữa các nhánh có thể vượt 20 phần trăm nếu không tính toán chính xác. Giải pháp là cân bằng trở lực từng nhánh bằng chiều dài tương đương hoặc van điều chỉnh. Đây là bước quan trọng trong thiết kế ống dẫn khí thải hiện đại.
5.3 Kiểm soát vận tốc để ổn định dòng khí
Vận tốc khí ảnh hưởng trực tiếp đến lưu lượng và tổn thất áp suất. Với khí chứa bụi, vận tốc quá thấp dưới 10 m/s gây lắng đọng, trong khi quá cao trên 22 m/s làm mài mòn ống. Do đó, lưu lượng khí thải luôn được kiểm soát thông qua việc chọn đường kính và hình dạng ống phù hợp.
5.4 Vai trò của thiết bị đo và cân chỉnh
Thiết bị đo lưu lượng như pitot tube hoặc cảm biến chênh áp giúp đánh giá chính xác trạng thái vận hành. Trong quá trình chạy thử, số liệu đo được dùng để tinh chỉnh damper và xác nhận mô hình tính toán. Việc đo kiểm định kỳ giúp duy trì hiệu suất của đường ống khí thải công nghiệp trong suốt vòng đời dự án.
5.5 Tối ưu lưu lượng để giảm chi phí năng lượng
Khi lưu lượng vượt nhu cầu thực tế, quạt phải làm việc ở công suất cao không cần thiết. Giảm lưu lượng 10 phần trăm có thể làm giảm công suất điện từ 8 đến 12 phần trăm. Do đó, tối ưu lưu lượng mang lại hiệu quả kinh tế rõ rệt, đặc biệt với hệ thống vận hành liên tục nhiều ca.
5.6 Ảnh hưởng đến hiệu suất thiết bị xử lý
Thiết bị lọc bụi, hấp thụ hay hấp phụ đều có dải lưu lượng tối ưu. Nếu lưu lượng lệch khỏi dải này, hiệu suất xử lý giảm và chi phí vận hành tăng. Vì vậy, ống dẫn khí thải không chỉ là phần dẫn mà còn quyết định điều kiện làm việc của toàn bộ hệ thống xử lý.
5.7 Mối liên hệ giữa lưu lượng và độ ồn
Lưu lượng cao kéo theo vận tốc lớn, gây tăng độ ồn khí động. Trong môi trường công nghiệp, độ ồn vượt 85 dB(A) ảnh hưởng đến an toàn lao động. Thiết kế tối ưu giúp kiểm soát độ ồn ngay từ đường ống, giảm nhu cầu lắp thêm thiết bị tiêu âm.
• Tổng thể mạng ống xem bài “Thiết kế hệ thống thu gom và hút khí thải trong nhà máy (56)”.
6. ỐNG DẪN KHÍ THẢI TRONG THIẾT KẾ – TÍNH TOÁN – EPC
6.1 Vai trò trong giai đoạn thiết kế cơ sở
Ở giai đoạn thiết kế cơ sở, ống dẫn khí thải được xác định sơ bộ về tuyến ống, đường kính và lưu lượng. Các giả định ban đầu ảnh hưởng trực tiếp đến chi phí đầu tư và khả năng mở rộng. Một thiết kế cơ sở hợp lý giúp giảm rủi ro thay đổi lớn ở các bước sau.
6.2 Tính toán chi tiết và mô phỏng
Giai đoạn tính toán chi tiết bao gồm xác định tổn thất áp suất từng đoạn, từng phụ kiện. Phần mềm mô phỏng dòng chảy giúp dự đoán phân bố áp suất và vận tốc. Đây là bước quan trọng để đảm bảo thiết kế ống dẫn khí thải phù hợp với điều kiện vận hành thực tế.
6.3 Liên kết với lựa chọn quạt hút
Thông số đường ống là dữ liệu đầu vào cho lựa chọn quạt. Nếu tổn thất bị đánh giá thấp, quạt chọn sẽ thiếu cột áp. Ngược lại, đánh giá quá cao gây lãng phí đầu tư. Sự phối hợp chặt chẽ giữa tính toán ống và quạt quyết định hiệu quả toàn hệ thống.
6.4 Ảnh hưởng đến khối lượng chế tạo
Trong dự án EPC, khối lượng thép của đường ống khí thải công nghiệp ảnh hưởng lớn đến chi phí. Tối ưu đường kính và chiều dài giúp giảm hàng chục tấn thép ở các hệ thống lớn. Điều này mang lại lợi ích kinh tế rõ rệt cho chủ đầu tư.
6.5 Thuận lợi cho thi công và bảo trì
Thiết kế đường ống hợp lý giúp thi công nhanh, giảm số lượng mối hàn trên cao. Đồng thời, bố trí cửa thăm và điểm đo áp suất thuận tiện cho bảo trì. Yếu tố này thường bị bỏ qua nhưng lại ảnh hưởng lớn đến chi phí vận hành dài hạn.
6.6 Đảm bảo hiệu suất trong giai đoạn vận hành
Một hệ thống được thiết kế tốt sẽ duy trì hiệu suất ổn định trong nhiều năm. Sai sót ở giai đoạn EPC thường dẫn đến chi phí sửa chữa lớn sau này. Vì vậy, lưu lượng khí thải và tổn thất áp suất luôn là chỉ tiêu được kiểm soát nghiêm ngặt.
7. KHUYẾN NGHỊ KỸ THUẬT KHI THIẾT KẾ ỐNG DẪN KHÍ THẢI
7.1 Ưu tiên tối ưu tổn thất áp suất ngay từ đầu
Trong mọi dự án, ống dẫn khí thải cần được xem là yếu tố ảnh hưởng trực tiếp đến chi phí vận hành. Việc tối ưu tổn thất áp suất từ giai đoạn thiết kế giúp giảm công suất quạt và chi phí điện lâu dài. Kinh nghiệm thực tế cho thấy, tối ưu 10–15 phần trăm tổn thất có thể rút ngắn thời gian hoàn vốn hệ thống từ 1 đến 2 năm.
7.2 Lựa chọn đường kính theo tiêu chí kỹ thuật
Đường kính ống không nên chỉ dựa trên lưu lượng mà cần xét đồng thời vận tốc, chiều dài và số lượng phụ kiện. Trong thiết kế ống dẫn khí thải, vận tốc mục tiêu thường nằm trong dải 12–18 m/s đối với khí sạch và 14–20 m/s với khí chứa bụi mịn để tránh lắng đọng.
7.3 Giảm tối đa số lượng co gấp
Mỗi co gấp làm tăng tổn thất và nhiễu loạn dòng khí. Khi bắt buộc đổi hướng, nên dùng co bán kính lớn hoặc nhiều đoạn đổi hướng nhỏ. Giải pháp này giúp giảm tổn thất cục bộ và kéo dài tuổi thọ của đường ống khí thải công nghiệp trong điều kiện vận hành liên tục.
7.4 Chuẩn hóa tiêu chuẩn vật liệu và chế tạo
Vật liệu ống cần phù hợp nhiệt độ, tính ăn mòn và áp suất vận hành. Với hệ thống nhiệt độ cao, cần tính thêm hệ số giãn nở và ứng suất nhiệt. Việc chuẩn hóa vật liệu giúp đảm bảo độ kín khí và ổn định lưu lượng khí thải trong suốt vòng đời dự án.
7.5 Tích hợp đo kiểm ngay trong thiết kế
Các điểm đo áp suất, lưu lượng nên được bố trí sẵn để phục vụ chạy thử và vận hành. Nhờ đó, sai lệch giữa thiết kế và thực tế được phát hiện sớm. Đây là yêu cầu quan trọng trong các dự án EPC hiện đại, đặc biệt với hệ thống quy mô lớn.
7.6 Dự phòng cho mở rộng và thay đổi công suất
Nhiều nhà máy mở rộng sau vài năm vận hành. Thiết kế có dự phòng hợp lý giúp tránh cải tạo phức tạp. Trong thiết kế ống dẫn khí thải, hệ số dự phòng lưu lượng thường được chọn từ 1,1 đến 1,2 tùy chiến lược phát triển của chủ đầu tư.
8. TỔNG KẾT VAI TRÒ CỦA ỐNG DẪN KHÍ THẢI TRONG HIỆU SUẤT HỆ THỐNG
8.1 Ống dẫn là nền tảng hiệu suất tổng thể
Dù không phải thiết bị xử lý chính, ống dẫn khí thải quyết định điều kiện làm việc của quạt và thiết bị xử lý. Một hệ thống đường ống được tối ưu giúp giảm tiêu hao năng lượng, ổn định vận hành và nâng cao hiệu quả xử lý khí thải.
8.2 Thiết kế sai gây hệ quả dài hạn
Sai sót trong thiết kế dẫn đến tổn thất áp suất cao, tăng điện năng và giảm hiệu suất xử lý. Những vấn đề này thường chỉ bộc lộ rõ sau khi vận hành một thời gian, khiến chi phí khắc phục cao hơn nhiều so với đầu tư đúng ngay từ đầu.
8.3 Giá trị của cách tiếp cận kỹ thuật toàn diện
Việc kết hợp tính toán thủy lực, lựa chọn vật liệu và bố trí tuyến ống hợp lý là cách tiếp cận hiệu quả nhất. Đường ống khí thải công nghiệp không nên được xem là hạng mục phụ mà là phần cốt lõi của hệ thống xử lý.
8.4 Vai trò trong dự án EPC
Trong các dự án EPC, thiết kế ống chính xác giúp giảm rủi ro kỹ thuật và chi phí phát sinh. Điều này tạo lợi thế cạnh tranh cho nhà thầu và đảm bảo hiệu quả đầu tư cho chủ dự án.
8.5 Định hướng cho các dự án tương lai
Xu hướng hiện nay là tối ưu năng lượng và giảm phát thải. Một hệ thống ống dẫn khí thải được thiết kế chuẩn sẽ đáp ứng tốt các yêu cầu này, đồng thời dễ dàng tích hợp với công nghệ xử lý mới trong tương lai.
