PLC XỬ LÝ KHÍ THẢI: ĐIỀU KHIỂN ỔN ĐỊNH, GIẢM RỦI RO VẬN HÀNH HỆ THỐNG
PLC xử lý khí thải đang trở thành nền tảng cốt lõi trong các hệ thống xử lý khí thải công nghiệp hiện đại, giúp kiểm soát thiết bị chính xác, giảm phụ thuộc con người và tạo tiền đề cho giám sát tập trung, số hóa dữ liệu vận hành.
1. PLC xử lý khí thải trong hệ thống công nghiệp hiện đại
1.1. PLC xử lý khí thải là gì và vai trò cốt lõi
PLC xử lý khí thải là bộ điều khiển lập trình dùng để điều khiển tự động các thiết bị như quạt hút, bơm tuần hoàn, van điều tiết và cảm biến khí. PLC tiếp nhận tín hiệu analog 4–20 mA hoặc 0–10 V từ cảm biến áp suất, lưu lượng, pH, sau đó xử lý theo logic lập trình để đảm bảo hệ thống hoạt động ổn định theo thiết kế.
1.2. Vị trí PLC trong kiến trúc tự động hóa khí thải
Trong hệ thống tự động hóa khí thải, PLC đóng vai trò trung tâm điều khiển tầng điều hành. PLC kết nối trực tiếp với thiết bị hiện trường qua I/O, trong khi dữ liệu được truyền lên SCADA hoặc DCS thông qua Modbus TCP/IP, Profibus hoặc Ethernet/IP, tạo thành cấu trúc điều khiển phân cấp rõ ràng và dễ mở rộng.
1.3. PLC xử lý khí thải khác gì so với điều khiển rơ le
So với mạch rơ le truyền thống, PLC xử lý khí thải cho phép lập trình logic phức tạp như PID điều khiển lưu lượng, liên động an toàn và xử lý báo động đa cấp. PLC giảm số lượng dây cứng, tăng độ tin cậy, đồng thời rút ngắn thời gian bảo trì nhờ chẩn đoán lỗi trực tiếp trên phần mềm.
1.4. Các dòng PLC phổ biến trong xử lý khí thải
Các hệ thống xử lý khí thải thường sử dụng PLC Siemens S7-1200, S7-1500, Mitsubishi FX5U hoặc Schneider M340. Các dòng này hỗ trợ bộ đếm tốc độ cao, module analog độ phân giải 12–16 bit, đáp ứng tốt yêu cầu điều khiển quạt biến tần và bơm hóa chất chính xác.
1.5. Tủ PLC công nghiệp trong môi trường khí thải
Tủ PLC công nghiệp cho hệ thống khí thải thường đạt chuẩn IP54–IP65, sử dụng quạt lọc và thanh sấy chống ngưng tụ. Bên trong bố trí nguồn 24 VDC, PLC CPU, module I/O, relay trung gian và bộ truyền thông, đảm bảo hoạt động ổn định trong môi trường nhiệt độ 0–45°C và độ ẩm cao.
1.6. Yêu cầu tiêu chuẩn kỹ thuật khi thiết kế PLC
Khi thiết kế PLC xử lý khí thải, cần tuân thủ IEC 61131-3 cho lập trình, IEC 60204-1 cho an toàn điện và ISO 13849 cho mạch an toàn. Việc tuân thủ tiêu chuẩn giúp giảm rủi ro vận hành và thuận lợi khi nghiệm thu hệ thống xử lý môi trường.
• Tổng thể hệ thống xử lý khí thải xem tại bài “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. PLC xử lý khí thải trong điều khiển quạt và lưu lượng
2.1. Điều khiển quạt hút bằng PLC xử lý khí thải
PLC xử lý khí thải điều khiển quạt hút thông qua biến tần, cho phép điều chỉnh tốc độ động cơ theo áp suất đường ống. Tín hiệu áp suất âm thường được đo bằng cảm biến dải -500 đến 0 Pa, giúp duy trì lưu lượng ổn định và tránh quá tải quạt khi thay đổi điều kiện vận hành.
2.2. Ứng dụng điều khiển PID trong hệ thống khí thải
PLC sử dụng thuật toán PID để kiểm soát lưu lượng hoặc áp suất khí thải. Thông số Kp, Ki, Kd được hiệu chỉnh theo đặc tính hệ thống, giúp giảm dao động, tăng độ ổn định và kéo dài tuổi thọ quạt. Đây là ưu điểm lớn của điều khiển PLC khí thải so với vận hành thủ công.
2.3. Liên động an toàn giữa quạt và thiết bị xử lý
Trong hệ thống khí thải, PLC thiết lập liên động logic để quạt chỉ chạy khi tháp hấp thụ, scrubber hoặc lọc túi đã sẵn sàng. Logic này giúp ngăn xả khí thải chưa xử lý ra môi trường, đồng thời giảm nguy cơ hư hỏng thiết bị do vận hành sai trình tự.
2.4. Giám sát dòng điện và bảo vệ động cơ
PLC thu thập dòng điện động cơ từ biến dòng hoặc biến tần, thường trong dải 0–50 A. Khi phát hiện quá dòng, mất pha hoặc quá nhiệt, PLC lập tức dừng quạt và phát cảnh báo, giúp giảm rủi ro cháy động cơ và sự cố nghiêm trọng trong hệ thống khí thải.
2.5. Điều khiển đa quạt theo tải thực tế
PLC xử lý khí thải cho phép điều khiển luân phiên hoặc song song nhiều quạt hút. Hệ thống có thể tự động tăng hoặc giảm số lượng quạt theo tải, tối ưu tiêu thụ điện năng và đảm bảo dự phòng khi một quạt gặp sự cố.
2.6. Ghi nhận dữ liệu vận hành quạt
PLC lưu trữ thời gian chạy, số lần khởi động và trạng thái lỗi của quạt. Dữ liệu này là cơ sở cho bảo trì dự đoán và tích hợp lên SCADA, góp phần hoàn thiện hệ thống tự động hóa khí thải trong nhà máy.
3. PLC xử lý khí thải trong điều khiển bơm và thiết bị xử lý
3.1. Điều khiển bơm hóa chất bằng PLC xử lý khí thải
PLC xử lý khí thải điều khiển bơm hóa chất trung hòa thông qua tín hiệu analog hoặc xung PWM, đảm bảo lưu lượng cấp chính xác theo tải ô nhiễm. Lưu lượng bơm thường được tính toán dựa trên nồng độ đầu vào và thời gian lưu trong tháp, giúp hệ thống duy trì hiệu suất xử lý ổn định và tránh dư thừa hóa chất.
3.2. Đồng bộ bơm với lưu lượng khí thải
PLC thực hiện liên động giữa lưu lượng khí và lưu lượng hóa chất, đảm bảo tỷ lệ xử lý phù hợp. Khi lưu lượng khí tăng, PLC tự động tăng tần số bơm hoặc thời gian chạy. Cách tiếp cận này giúp điều khiển PLC khí thải chính xác hơn so với phương pháp cài đặt cố định bằng tay.
3.3. Giám sát mức bồn và bảo vệ bơm
PLC nhận tín hiệu từ cảm biến mức dạng siêu âm hoặc công tắc phao để bảo vệ bơm chạy khô. Khi mức hóa chất xuống thấp, hệ thống phát cảnh báo và dừng bơm theo logic lập trình, giảm nguy cơ hư hỏng cơ khí và đảm bảo an toàn vận hành cho toàn bộ hệ thống khí thải.
3.4. Điều khiển thiết bị hấp thụ và lọc

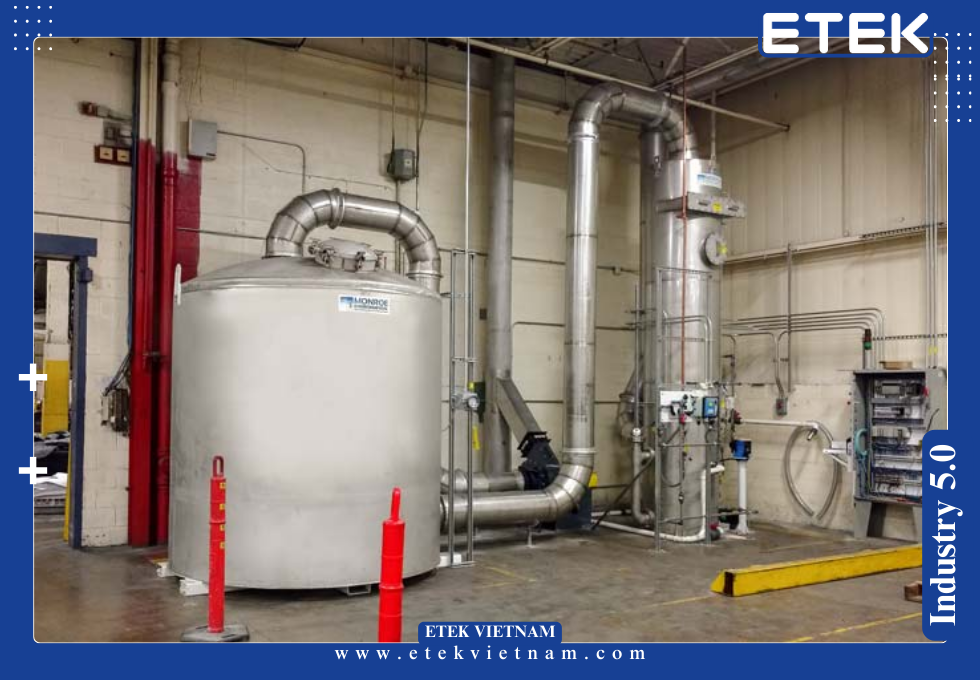

Trong các hệ thống scrubber, tháp đệm hoặc lọc túi, PLC điều khiển van, cơ cấu rung, xả bụi và tuần hoàn nước. PLC xử lý khí thải cho phép cài đặt chu kỳ vận hành chính xác theo thời gian hoặc theo điều kiện thực tế, nâng cao hiệu suất xử lý và giảm tiêu hao năng lượng.
3.5. Tủ PLC công nghiệp cho hệ thống bơm
Tủ PLC công nghiệp điều khiển bơm thường tích hợp biến tần, rơ le bảo vệ và module analog độ phân giải cao. Việc bố trí gọn gàng trong tủ giúp giảm nhiễu tín hiệu, tăng độ ổn định cho các thuật toán điều khiển liên tục trong hệ thống xử lý khí thải.
3.6. Thu thập dữ liệu vận hành bơm
PLC ghi nhận lưu lượng, thời gian chạy và số chu kỳ khởi động của bơm. Các dữ liệu này hỗ trợ đánh giá hiệu quả xử lý và làm nền tảng cho phân tích xu hướng, góp phần hoàn thiện hệ thống tự động hóa khí thải theo hướng số hóa.
3.7. Khả năng mở rộng và nâng cấp
Nhờ cấu trúc module, PLC xử lý khí thải dễ dàng mở rộng thêm bơm, cảm biến hoặc thiết bị xử lý mới. Điều này giúp doanh nghiệp nâng cấp công suất mà không cần thay đổi toàn bộ hệ thống điều khiển.
• Kiến trúc tổng thể xem tại bài “Tự động hóa xử lý khí thải: 5 lợi ích giúp ổn định vận hành và tiết kiệm chi phí (41)”.
4. PLC xử lý khí thải và logic điều khiển giảm lỗi con người
4.1. Logic điều khiển khí thải thay thế thao tác thủ công
Logic điều khiển khí thải được lập trình sẵn giúp PLC tự động thực hiện đúng trình tự khởi động và dừng hệ thống. Người vận hành không cần ghi nhớ các bước phức tạp, từ đó giảm đáng kể sai sót do thao tác nhầm hoặc thiếu kinh nghiệm.
4.2. Chuẩn hóa quy trình vận hành bằng PLC
PLC đảm bảo mọi ca vận hành đều tuân theo cùng một logic điều khiển. Điều này giúp hệ thống xử lý khí thải duy trì chất lượng ổn định, không phụ thuộc vào từng cá nhân vận hành, đặc biệt quan trọng với các nhà máy chạy nhiều ca liên tục.
4.3. Xử lý tình huống bất thường tự động
Khi xảy ra sự cố như mất áp suất, quá dòng hoặc lỗi cảm biến, PLC xử lý khí thải phản ứng trong mili giây. Hệ thống tự động dừng thiết bị liên quan và kích hoạt cảnh báo, giảm nguy cơ lan rộng sự cố và thiệt hại thiết bị.
4.4. Phân quyền vận hành và bảo mật
PLC cho phép phân quyền người dùng theo cấp độ. Người vận hành chỉ được thao tác trong phạm vi cho phép, trong khi kỹ sư mới có quyền thay đổi tham số. Cách tiếp cận này giúp giảm rủi ro can thiệp sai vào hệ thống xử lý khí thải.
4.5. Giảm phụ thuộc vào kinh nghiệm cá nhân
Nhờ điều khiển PLC khí thải, hệ thống hoạt động theo thuật toán đã kiểm chứng, không phụ thuộc vào kinh nghiệm từng người. Điều này đặc biệt hữu ích với các nhà máy có nhân sự vận hành thay đổi thường xuyên.
4.6. Tăng độ tin cậy vận hành dài hạn
Việc giảm lỗi con người giúp hệ thống vận hành ổn định hơn trong dài hạn. PLC xử lý khí thải góp phần kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì không kế hoạch.
5. PLC xử lý khí thải làm nền tảng cho SCADA và giám sát hệ thống
5.1. PLC xử lý khí thải trong kiến trúc SCADA
PLC xử lý khí thải là lớp điều khiển hiện trường, cung cấp dữ liệu thời gian thực cho hệ thống SCADA. Các thông số như lưu lượng khí, áp suất, trạng thái quạt và bơm được truyền liên tục, giúp kỹ sư theo dõi toàn bộ hệ thống từ phòng điều khiển trung tâm.
5.2. Chuẩn truyền thông phổ biến trong hệ thống khí thải
PLC thường sử dụng Modbus RTU, Modbus TCP/IP hoặc Profinet để kết nối SCADA. Các chuẩn này cho phép truyền dữ liệu ổn định, độ trễ thấp và dễ tích hợp với các nền tảng giám sát hiện đại trong tự động hóa khí thải.
5.3. Giám sát liên tục thông số môi trường
PLC cung cấp dữ liệu cho SCADA hiển thị biểu đồ lưu lượng, áp suất và nồng độ khí theo thời gian. Việc giám sát liên tục giúp phát hiện sớm xu hướng bất thường và điều chỉnh kịp thời, tránh vượt ngưỡng cho phép trong vận hành hệ thống xử lý khí thải.
5.4. Lưu trữ dữ liệu và truy xuất lịch sử
Dữ liệu từ PLC được lưu trữ theo chu kỳ giây hoặc phút, phục vụ phân tích dài hạn. Thông tin lịch sử này hỗ trợ đánh giá hiệu suất, lập báo cáo môi trường và làm cơ sở tối ưu logic điều khiển khí thải theo điều kiện thực tế.
5.5. Hỗ trợ vận hành và bảo trì từ xa
Thông qua SCADA, kỹ sư có thể giám sát trạng thái hệ thống từ xa. PLC cung cấp tín hiệu cảnh báo chi tiết, giúp khoanh vùng sự cố nhanh chóng và giảm thời gian dừng máy, đặc biệt quan trọng với các nhà máy vận hành liên tục.
5.6. Chuẩn hóa dữ liệu cho báo cáo môi trường
PLC đảm bảo dữ liệu đo lường có độ tin cậy cao và nhất quán. Điều này giúp doanh nghiệp dễ dàng tổng hợp báo cáo phát thải, phục vụ kiểm tra định kỳ và đáp ứng yêu cầu quản lý môi trường ngày càng nghiêm ngặt.
5.7. Mở rộng lên phân tích và tối ưu năng lượng
Dữ liệu từ PLC là nền tảng để triển khai các thuật toán tối ưu năng lượng. Việc phân tích xu hướng vận hành giúp điều chỉnh tốc độ quạt và bơm hợp lý, giảm tiêu thụ điện mà vẫn đảm bảo hiệu quả xử lý khí thải.
• Tầng giám sát cấp cao xem tiếp bài “SCADA giám sát hệ thống xử lý khí thải (43)”.
6. Giá trị vận hành và thương mại của PLC xử lý khí thải
6.1. PLC xử lý khí thải giúp giảm chi phí vận hành
Nhờ điều khiển chính xác và ổn định, PLC xử lý khí thải giúp giảm tiêu thụ điện năng và hóa chất. Việc tối ưu này mang lại lợi ích kinh tế rõ rệt cho doanh nghiệp trong dài hạn.
6.2. Giảm sự cố và chi phí bảo trì
PLC phát hiện sớm các dấu hiệu bất thường như quá dòng, áp suất không ổn định hoặc lỗi cảm biến. Nhờ đó, doanh nghiệp giảm được chi phí sửa chữa đột xuất và tránh dừng hệ thống ngoài kế hoạch.
6.3. Nâng cao độ tin cậy cho hệ thống xử lý khí thải
Hệ thống điều khiển tự động giúp duy trì chất lượng xử lý ổn định theo thiết kế. Điều này đặc biệt quan trọng với các nhà máy phải đáp ứng quy định môi trường nghiêm ngặt và kiểm tra thường xuyên.
6.4. Tủ PLC công nghiệp như một giải pháp chuẩn hóa
Việc sử dụng tủ PLC công nghiệp được thiết kế đồng bộ giúp hệ thống dễ vận hành, dễ bảo trì và thuận lợi khi mở rộng. Đây là yếu tố quan trọng trong các dự án xử lý khí thải quy mô trung và lớn.
6.5. Tăng giá trị đầu tư cho doanh nghiệp
Hệ thống điều khiển bằng PLC giúp nâng cao hình ảnh chuyên nghiệp của nhà máy. Điều này tạo lợi thế khi làm việc với đối tác, chủ đầu tư và cơ quan quản lý môi trường.
6.6. Chuẩn bị cho chuyển đổi số
PLC là bước khởi đầu cho quá trình chuyển đổi số trong lĩnh vực môi trường. Dữ liệu vận hành được chuẩn hóa giúp doanh nghiệp sẵn sàng tích hợp các giải pháp phân tích nâng cao trong tương lai.
7. PLC xử lý khí thải và tính ổn định dài hạn của hệ thống
7.1. PLC xử lý khí thải giúp duy trì trạng thái vận hành ổn định
PLC xử lý khí thải duy trì các thông số vận hành trong giới hạn thiết kế thông qua điều khiển liên tục và phản hồi nhanh. Việc duy trì áp suất, lưu lượng và chu trình xử lý ổn định giúp hệ thống tránh dao động lớn, đặc biệt trong các nhà máy hoạt động 24/7 với tải biến động.
7.2. Khả năng làm việc liên tục trong môi trường công nghiệp
PLC được thiết kế để hoạt động bền bỉ trong điều kiện rung, nhiệt độ cao và độ ẩm lớn. Khi kết hợp với tủ PLC công nghiệp đạt chuẩn, hệ thống điều khiển khí thải có thể vận hành ổn định nhiều năm mà không cần can thiệp thường xuyên.
7.3. Tăng độ chính xác so với vận hành thủ công
So với thao tác thủ công, PLC đảm bảo độ lặp lại cao trong điều khiển. Các thông số như thời gian chạy bơm, tốc độ quạt hay chu kỳ xả được thực hiện chính xác đến từng giây, giúp hệ thống xử lý khí thải đạt hiệu suất đồng đều giữa các ca sản xuất.
7.4. Giảm rủi ro do thay đổi nhân sự vận hành
Khi nhân sự thay đổi, hệ thống vẫn hoạt động theo cùng một logic đã lập trình. Điều này giúp doanh nghiệp tránh rủi ro do sai sót cá nhân và duy trì chất lượng xử lý ổn định trong dài hạn.
7.5. Khả năng thích nghi với thay đổi công nghệ
PLC cho phép cập nhật chương trình khi công nghệ xử lý khí thải thay đổi. Việc điều chỉnh thuật toán hoặc bổ sung thiết bị mới có thể thực hiện mà không ảnh hưởng lớn đến hệ thống hiện hữu.
7.6. Đáp ứng yêu cầu pháp lý ngày càng chặt chẽ
Nhờ khả năng kiểm soát và lưu trữ dữ liệu chính xác, PLC hỗ trợ doanh nghiệp tuân thủ các quy định môi trường. Đây là yếu tố quan trọng khi cơ quan quản lý ngày càng yêu cầu minh bạch và truy xuất dữ liệu vận hành.
8. PLC xử lý khí thải trong định hướng đầu tư và mở rộng
8.1. PLC xử lý khí thải như một khoản đầu tư chiến lược
PLC xử lý khí thải không chỉ là giải pháp kỹ thuật mà còn là khoản đầu tư dài hạn. Việc kiểm soát tốt ngay từ đầu giúp doanh nghiệp giảm chi phí vận hành, tránh cải tạo lớn và kéo dài vòng đời hệ thống xử lý.
8.2. Linh hoạt khi mở rộng công suất
Khi tăng công suất nhà máy, PLC cho phép mở rộng I/O, bổ sung thiết bị mà không cần thay đổi toàn bộ kiến trúc điều khiển. Điều này đặc biệt quan trọng với các dự án có lộ trình phát triển nhiều giai đoạn.
8.3. Đồng bộ với các hệ thống tự động hóa khác
PLC trong xử lý khí thải có thể tích hợp với hệ thống sản xuất, HVAC hoặc năng lượng. Sự đồng bộ này giúp doanh nghiệp quản lý tổng thể và tối ưu vận hành toàn nhà máy.
8.4. Nâng cao khả năng cạnh tranh của doanh nghiệp
Việc đầu tư hệ thống điều khiển hiện đại giúp doanh nghiệp tạo lợi thế khi tham gia đấu thầu, hợp tác với đối tác quốc tế và đáp ứng các tiêu chuẩn môi trường khắt khe hơn.
8.5. Chuẩn bị cho phân tích dữ liệu nâng cao
Dữ liệu từ PLC là nền tảng để triển khai phân tích hiệu suất, dự báo bảo trì và tối ưu năng lượng. Đây là bước đệm quan trọng trong quá trình phát triển hệ thống xử lý khí thải thông minh.
8.6. Phù hợp cho nhiều ngành công nghiệp
Từ hóa chất, xi mạ, thực phẩm đến sản xuất vật liệu, PLC đều đáp ứng tốt yêu cầu điều khiển khí thải. Tính linh hoạt này giúp giải pháp dễ áp dụng trên nhiều lĩnh vực khác nhau.
9. Tổng kết vai trò PLC xử lý khí thải
9.1. PLC xử lý khí thải là trung tâm điều khiển hệ thống
PLC xử lý khí thải đóng vai trò trung tâm trong việc điều khiển quạt, bơm và thiết bị xử lý. Nhờ khả năng xử lý logic nhanh và chính xác, PLC giúp hệ thống vận hành ổn định và an toàn.
9.2. Giảm lỗi con người và nâng cao độ tin cậy
Việc tự động hóa quy trình giúp giảm đáng kể sai sót vận hành. Hệ thống hoạt động theo logic thống nhất, không phụ thuộc vào kinh nghiệm từng cá nhân.
9.3. Tạo nền tảng cho giám sát và số hóa
PLC là bước đầu để triển khai SCADA, lưu trữ dữ liệu và phân tích vận hành. Đây là xu hướng tất yếu trong quản lý hệ thống môi trường hiện đại.
9.4. Giá trị kỹ thuật song hành với giá trị thương mại
Bên cạnh lợi ích kỹ thuật, PLC mang lại giá trị kinh tế rõ rệt thông qua giảm chi phí, tăng độ ổn định và nâng cao hình ảnh doanh nghiệp.
9.5. Giải pháp bền vững cho hệ thống khí thải
Với khả năng mở rộng và thích nghi cao, PLC là lựa chọn phù hợp cho các doanh nghiệp hướng đến phát triển bền vững và tuân thủ môi trường lâu dài.
