XỬ LÝ CO LUYỆN KIM: 4 GIẢI PHÁP GIẢM KHÍ CO TRONG LÒ LUYỆN VÀ ĐẠT CHUẨN QCVN 2026

xử lý CO luyện kim là yêu cầu bắt buộc trong các nhà máy thép và kim loại màu do nồng độ CO cao, biến động theo chu kỳ vận hành. Bài viết phân tích cơ chế phát sinh, rủi ro và đề xuất giải pháp kỹ thuật theo từng công đoạn, giúp doanh nghiệp đáp ứng QCVN 2026 và tối ưu chi phí vận hành.

1. ĐẶC THÙ PHÁT SINH KHÍ CO LUYỆN KIM TRONG CÁC CÔNG ĐOẠN

1.1. Cơ chế hình thành CO trong lò cao (BF)

Trong lò cao, CO sinh ra từ phản ứng khử quặng sắt bằng coke:

• C + O₂ → CO₂
• CO₂ + C → 2CO

Khí CO chiếm 20–30% thể tích khí lò cao. Đây là tác nhân khử chính Fe₂O₃ → Fe. Hàm lượng CO dư phụ thuộc tỷ lệ gió nóng, độ ẩm và nhiệt độ vùng phản ứng (900–1200°C).

1.2. Phát sinh CO trong lò điện hồ quang (EAF)

Trong lò EAF, CO phát sinh từ:

• Oxy hóa carbon trong thép lỏng
• Phản ứng giữa điện cực graphite và oxy

Nồng độ CO trong khí thải EAF dao động 5.000–30.000 mg/Nm³, tăng mạnh khi thổi oxy và nạp liệu.

1.3. CO trong lò nung và gia nhiệt phôi

Trong lò nung:

• Quá trình cháy không hoàn toàn tạo CO
• Thiếu oxy hoặc phân bố nhiệt không đều làm tăng CO

Nồng độ CO thường 1.000–5.000 mg/Nm³, phụ thuộc hệ số dư không khí λ.

1.4. Ảnh hưởng của nguyên liệu đến khí CO luyện kim

• Coke chất lượng thấp → tăng CO dư
• Phế liệu lẫn dầu mỡ → phát sinh CO không kiểm soát
• Độ ẩm cao → thay đổi cân bằng phản ứng

Điều này làm khí CO luyện kim biến động mạnh theo từng mẻ.

1.5. Biến động theo chu kỳ vận hành

• Giai đoạn nạp liệu → CO thấp
• Giai đoạn nóng chảy → CO tăng nhanh
• Giai đoạn tinh luyện → CO giảm

Biên độ dao động có thể ±40% so với giá trị trung bình.

1.6. Đặc điểm dòng khí thải chứa CO

• Nhiệt độ: 200–1200°C
• Lưu lượng: 50.000–500.000 Nm³/h
• Thành phần: CO, CO₂, NOx, bụi, VOC

CO thường đi kèm bụi mịn <10 µm, gây khó khăn cho xử lý.

Để hiểu rõ nền tảng của toàn bộ hệ thống xử lý khí thải công nghiệp, xem ngay bài “Xử lý khí thải luyện kim: Đặc thù, thách thức và giải pháp đạt chuẩn QCVN 2026”.

2. RỦI RO AN TOÀN VÀ VẬN HÀNH DO CO LÒ LUYỆN THÉP

2.1. Độc tính của CO đối với con người

CO liên kết với hemoglobin mạnh gấp 200 lần O₂:

• 50 ppm: ảnh hưởng nhẹ
• 200 ppm: đau đầu sau 2–3 giờ
• 800 ppm: nguy cơ tử vong

Trong khu vực kín, CO lò luyện thép có thể tích tụ nhanh.

2.2. Nguy cơ cháy nổ

CO là khí cháy:

• Giới hạn cháy: 12–75% thể tích
• Nhiệt độ tự cháy: ~609°C

Trong hệ thống hút bụi, nếu tích tụ CO và O₂ có thể gây nổ.

2.3. Ảnh hưởng đến thiết bị

• CO chưa cháy gây ăn mòn gián tiếp
• Tăng tải nhiệt cho hệ xử lý sau
• Giảm hiệu suất lọc bụi nếu kết hợp VOC

2.4. Rủi ro trong hệ thống thu gom

• Rò rỉ tại duct
• Tích tụ tại baghouse
• Thiếu kiểm soát O₂

Cần kiểm soát O₂ <8% để tránh vùng cháy.

2.5. Tác động đến môi trường

CO góp phần:

• Hình thành ozone tầng thấp
• Gây hiệu ứng nhà kính gián tiếp

Giới hạn theo QCVN thường <1.000 mg/Nm³.

2.6. Yêu cầu kiểm soát theo QCVN 2026

Dự thảo QCVN 2026 yêu cầu:

• Giám sát liên tục (CEMS)
• Giới hạn CO theo ngành
• Báo cáo định kỳ

Đòi hỏi hệ xử lý CO công nghiệp ổn định và tự động hóa cao.

3. 4 GIẢI PHÁP XỬ LÝ CO LUYỆN KIM HIỆU QUẢ

3.1. Giải pháp oxy hóa nhiệt (Thermal Oxidizer)

3.1.1. Nguyên lý oxy hóa CO

Phản ứng chính:

• CO + ½O₂ → CO₂

Nhiệt độ yêu cầu: 700–1.000°C
Thời gian lưu: 0,5–2 giây

Đây là phương pháp phổ biến trong oxy hóa CO.

3.1.2. Thông số thiết kế điển hình

3.1.3. Ưu điểm

• Hiệu quả cao
• Xử lý lưu lượng lớn
• Phù hợp EAF và lò cao

3.1.4. Nhược điểm

• Tiêu hao nhiên liệu
• Chi phí vận hành cao

3.1.5. Ứng dụng thực tế

• Lò EAF công suất >100 tấn
• Hệ thống khí thải biến động

3.1.6. Tối ưu vận hành

• Tận dụng nhiệt thải
• Điều chỉnh O₂ tự động

3.2. Giải pháp oxy hóa xúc tác (Catalytic Oxidation)

3.2.1. Nguyên lý xúc tác

Sử dụng Pt, Pd hoặc MnO₂:

• Giảm nhiệt độ phản ứng xuống 250–400°C

3.2.2. Hiệu suất xử lý

• 90–98% với CO <10.000 mg/Nm³

3.2.3. Điều kiện vận hành

• Nhiệt độ ổn định
• Ít bụi (<50 mg/Nm³)

3.2.4. Ưu điểm

• Tiết kiệm năng lượng
• Ít phát sinh NOx

3.2.5. Nhược điểm

• Nhạy với bụi và SO₂
• Chi phí xúc tác cao

3.2.6. Ứng dụng

• Lò nung
• Khí thải ổn định

3.3. Giải pháp hấp phụ – kết hợp thu hồi năng lượng

3.3.1. Nguyên lý hấp phụ CO trong dòng khí luyện kim

Hấp phụ CO dựa trên vật liệu có diện tích bề mặt lớn:

• Than hoạt tính
• Zeolite biến tính
• Vật liệu MOFs

Trong điều kiện áp suất và nhiệt độ phù hợp, CO được giữ lại trên bề mặt vật liệu. Tuy nhiên, với đặc thù khí CO luyện kim có nhiệt độ cao và lưu lượng lớn, hấp phụ thường được dùng kết hợp, không phải giải pháp chính.

3.3.2. Điều kiện vận hành điển hình

• Nhiệt độ: <150°C
• Áp suất: 1–3 bar
• Độ ẩm: <60%

Do đó cần làm nguội và tách bụi trước khi đưa vào hệ hấp phụ.

3.3.3. Hiệu suất và phạm vi áp dụng

• Hiệu suất: 60–85%
• Phù hợp khí nồng độ thấp (<2.000 mg/Nm³)

Trong nhiều hệ thống xử lý CO công nghiệp, hấp phụ đóng vai trò polishing (xử lý tinh).

3.3.4. Kết hợp thu hồi năng lượng

CO có giá trị nhiệt:

• 1 Nm³ CO ≈ 12.6 MJ

Có thể:

• Đốt thu hồi nhiệt
• Tái sử dụng trong lò

Giải pháp này vừa giảm phát thải vừa tối ưu chi phí năng lượng.

3.3.5. Ưu điểm

• Thu hồi năng lượng hiệu quả
• Giảm tải cho hệ xử lý chính
• Linh hoạt tích hợp

3.3.6. Nhược điểm

• Không phù hợp nồng độ cao
• Phụ thuộc tiền xử lý

3.3.7. Ứng dụng trong thực tế luyện kim

• Hệ khí phụ trợ
• Khí sau xử lý chính
• Nhà máy tối ưu năng lượng

3.4. Giải pháp tối ưu quá trình đốt – giảm phát sinh CO từ nguồn

3.4.1. Kiểm soát hệ số không khí dư (λ)

Hệ số λ ảnh hưởng trực tiếp đến CO:

• λ <1 → thiếu oxy → tăng CO
• λ =1.1–1.3 → tối ưu

Trong CO lò luyện thép, việc duy trì λ ổn định giúp giảm 20–40% phát sinh CO.

3.4.2. Tối ưu phân bố oxy trong buồng đốt

• Sử dụng đầu đốt đa điểm
• Điều chỉnh phân vùng nhiệt

Giúp giảm vùng cháy không hoàn toàn.

3.4.3. Điều khiển tự động bằng PLC/SCADA

• Cảm biến O₂, CO online
• Điều chỉnh van khí – gió

Hệ thống phản hồi nhanh giúp kiểm soát oxy hóa CO ngay tại nguồn.

3.4.4. Cải tiến thiết kế buồng đốt

• Tăng thời gian lưu khí
• Tối ưu dòng chảy

Đảm bảo CO có đủ thời gian phản ứng.

3.4.5. Sử dụng burner hiệu suất cao

• Burner low-NOx
• Burner premix

Giảm phát sinh CO và NOx đồng thời.

3.4.6. Quản lý nguyên liệu đầu vào

• Kiểm soát độ ẩm
• Loại bỏ dầu mỡ

Giảm biến động khí CO luyện kim theo mẻ.

3.4.7. Lợi ích tổng thể

• Giảm chi phí xử lý
• Tăng hiệu suất lò
• Giảm rủi ro vận hành

Đây là giải pháp gốc, luôn cần kết hợp với hệ xử lý CO luyện kim phía sau.

Tổng quan ngành được phân tích tại bài “Xử lý khí thải luyện kim: Đặc thù, thách thức và giải pháp đạt chuẩn QCVN 2026 (214)”.

4. LỰA CHỌN GIẢI PHÁP XỬ LÝ CO LUYỆN KIM THEO TỪNG CÔNG ĐOẠN

4.1. Lò cao (BF) – ưu tiên thu hồi và đốt CO

4.1.1. Đặc điểm khí thải lò cao

• CO: 20–30% thể tích
• Lưu lượng lớn
• Nhiệt độ cao

Đây là nguồn năng lượng tiềm năng.

4.1.2. Giải pháp phù hợp

• Thu hồi khí lò cao
• Đốt trong hot stove hoặc turbine

Kết hợp oxy hóa CO và thu hồi nhiệt.

4.1.3. Sơ đồ công nghệ điển hình

• Cyclone → lọc bụi → làm nguội → đốt

4.1.4. Hiệu quả đạt được

• Giảm CO >95%
• Tận dụng năng lượng

4.1.5. Lưu ý thiết kế

• Kiểm soát bụi trước đốt
• Tránh tích tụ khí

4.1.6. Vai trò trong hệ tổng thể

Đây là khâu quan trọng trong hệ xử lý CO công nghiệp quy mô lớn.

4.2. Lò EAF – xử lý CO biến động cao

4.2.1. Đặc điểm khí thải EAF

• Dao động mạnh theo chu kỳ
• Nhiệt độ cao
• Nhiều bụi

4.2.2. Giải pháp khuyến nghị

• Thermal oxidizer
• Buồng đốt thứ cấp

4.2.3. Thông số thiết kế

• Nhiệt độ: 850–1.000°C
• Thời gian lưu: >1 s

4.2.4. Tích hợp hệ lọc bụi

• Baghouse sau đốt
• Kiểm soát nhiệt độ đầu vào

4.2.5. Thách thức vận hành

• Shock nhiệt
• Biến động tải

4.2.6. Giải pháp tối ưu

• Điều khiển tự động
• Buffer khí

4.3. Lò nung – ưu tiên xúc tác và tối ưu đốt

4.3.1. Đặc điểm khí thải

• Nồng độ CO trung bình
• Ổn định hơn EAF

4.3.2. Giải pháp phù hợp

• Catalytic oxidation
• Tối ưu burner

4.3.3. Hiệu quả

• Giảm CO 90–98%

4.3.4. Điều kiện áp dụng

• Ít bụi
• Nhiệt độ ổn định

4.3.5. Lưu ý

• Bảo vệ xúc tác
• Tiền xử lý khí

4.3.6. Tích hợp hệ thống

Phù hợp hệ xử lý CO luyện kim quy mô vừa và nhỏ.

4.4. So sánh tổng hợp các giải pháp

4.5. Tiêu chí lựa chọn công nghệ

• Nồng độ CO
• Lưu lượng khí
• Nhiệt độ
• Thành phần bụi

4.5.1. Nguyên tắc thiết kế

• Kết hợp nhiều công nghệ
• Tối ưu chi phí vòng đời

4.6. Xu hướng công nghệ mới

• AI điều khiển đốt
• Tái sử dụng CO
• Hệ hybrid

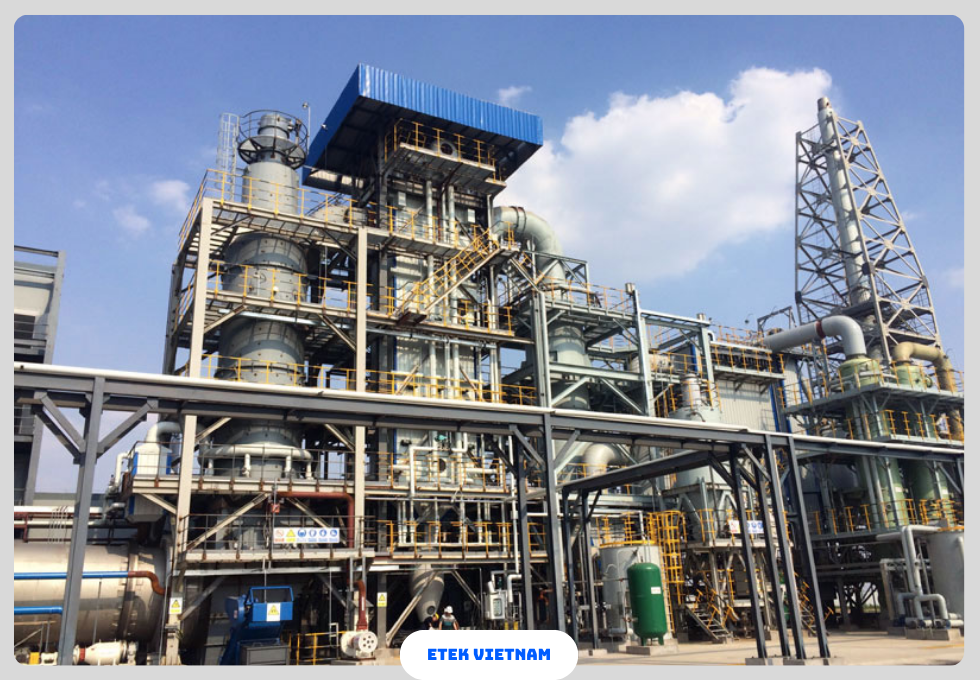

5. THIẾT KẾ HỆ THỐNG XỬ LÝ CO LUYỆN KIM ĐẠT CHUẨN QCVN 2026

5.1. Nguyên tắc tổng thể trong thiết kế hệ xử lý CO luyện kim

5.1.1. Tiếp cận theo chuỗi công nghệ

Hệ xử lý CO luyện kim không thể tách rời từng thiết bị đơn lẻ mà cần thiết kế theo chuỗi:

• Thu gom khí
• Tiền xử lý (lọc bụi, làm nguội)
• Xử lý chính (đốt, xúc tác)
• Xử lý sau (lọc tinh, ống khói)

Thiết kế theo chuỗi giúp kiểm soát toàn diện khí CO luyện kim trong mọi điều kiện vận hành.

5.1.2. Thiết kế theo tải biến động

Khí thải luyện kim không ổn định:

• Dao động theo mẻ
• Thay đổi theo nguyên liệu

Do đó cần:

• Buffer khí
• Điều khiển biến tần quạt
• Hệ bypass linh hoạt

5.1.3. Tích hợp an toàn ngay từ đầu

• Van chống nổ
• Cảm biến CO, O₂
• Hệ interlock

Đặc biệt với CO lò luyện thép, việc tích hợp an toàn ngay từ thiết kế là bắt buộc.

5.1.4. Đáp ứng tiêu chuẩn QCVN 2026

• CO đầu ra < giới hạn quy định
• Có hệ quan trắc liên tục
• Dữ liệu lưu trữ ≥ 2 năm

Hệ xử lý CO công nghiệp cần đáp ứng cả kỹ thuật và pháp lý.

5.1.5. Tối ưu chi phí vòng đời (LCC)

Không chỉ chi phí đầu tư:

• OPEX (nhiên liệu, điện)
• Chi phí bảo trì
• Thay thế xúc tác

5.1.6. Khả năng mở rộng hệ thống

• Dự phòng 20–30% công suất
• Thiết kế module

Phù hợp với nhà máy mở rộng sau này.

5.2. Thiết kế hệ thu gom và vận chuyển khí CO

5.2.1. Thiết kế hood thu khí

• Hood kín hoặc bán kín
• Tốc độ hút: 0,5–1,5 m/s

Thu gom hiệu quả giúp giảm phát tán khí CO luyện kim ra môi trường làm việc.

5.2.2. Tính toán lưu lượng hệ thống

Lưu lượng tổng:

• 50.000 – 500.000 Nm³/h

Phải tính theo:

• Công suất lò
• Số điểm hút

5.2.3. Thiết kế đường ống (duct)

• Vận tốc khí: 12–20 m/s
• Vật liệu chịu nhiệt

Giảm lắng bụi và tránh tích tụ CO.

5.2.4. Kiểm soát rò rỉ

• Hàn kín mối nối
• Kiểm tra áp suất

Rò rỉ là nguyên nhân chính gây nguy hiểm với CO lò luyện thép.

5.2.5. Bố trí quạt hút

• Quạt ly tâm chịu nhiệt
• Có biến tần

Đảm bảo ổn định lưu lượng.

5.2.6. Hệ buffer khí

• Bể tích áp hoặc buồng đệm

Giảm shock tải cho hệ oxy hóa CO phía sau.

5.3. Tiền xử lý khí trước khi xử lý CO

5.3.1. Lọc bụi thô (cyclone)

• Hiệu suất: 70–90%
• Loại bỏ hạt >10 µm

Giảm tải cho hệ xử lý chính.

5.3.2. Lọc bụi tinh (baghouse)

• Hiệu suất >99%
• Nồng độ sau lọc <30 mg/Nm³

Bắt buộc trước hệ xúc tác trong xử lý CO công nghiệp.

5.3.3. Làm nguội khí

• Tháp giải nhiệt hoặc trao đổi nhiệt
• Giảm xuống 150–300°C

Phù hợp cho các công nghệ phía sau.

5.3.4. Tách ẩm

• Cyclone ẩm
• Demister

Độ ẩm cao làm giảm hiệu quả oxy hóa CO.

5.3.5. Kiểm soát thành phần khí

• Loại bỏ SO₂ nếu có
• Giảm VOC

Bảo vệ xúc tác và thiết bị.

5.3.6. Tầm quan trọng của tiền xử lý

Tiền xử lý tốt giúp:

• Tăng tuổi thọ hệ
• Giảm chi phí vận hành
• Ổn định hiệu suất

5.4. Thiết kế hệ xử lý chính – oxy hóa CO

5.4.1. Lựa chọn công nghệ phù hợp

Dựa vào:

• Nồng độ CO
• Lưu lượng
• Nhiệt độ

Ví dụ:

• EAF → oxy hóa nhiệt
• Lò nung → xúc tác

5.4.2. Thiết kế buồng đốt

• Thời gian lưu >1 giây
• Phân bố nhiệt đều

Đảm bảo phản ứng oxy hóa CO hoàn toàn.

5.4.3. Kiểm soát nhiệt độ

• PID control
• Burner phụ trợ

Tránh thiếu nhiệt gây CO dư.

5.4.4. Cấp oxy

• Điều chỉnh tự động
• Đảm bảo O₂ dư 3–6%

5.4.5. Thiết kế xúc tác

• Lớp xúc tác dạng tổ ong
• Diện tích bề mặt lớn

5.4.6. Hiệu suất hệ thống

• Đạt 90–99%

Phụ thuộc vào điều kiện vận hành.

5.5. Hệ thống quan trắc và điều khiển tự động

5.5.1. Hệ CEMS

• Đo CO, O₂, NOx
• Truyền dữ liệu online

Đáp ứng yêu cầu QCVN.

5.5.2. Cảm biến tại chỗ

• Cảm biến CO trong duct
• Cảnh báo rò rỉ

5.5.3. Hệ SCADA

• Giám sát toàn hệ
• Điều khiển tự động

5.5.4. Logic an toàn

• Interlock dừng hệ khi CO cao
• Cảnh báo cháy nổ

5.5.5. Lưu trữ dữ liệu

• Server nội bộ hoặc cloud
• Lưu ≥24 tháng

5.5.6. Vai trò trong vận hành

Hệ điều khiển giúp ổn định toàn bộ xử lý CO luyện kim.

5.6. Tính toán chi phí và hiệu quả đầu tư

5.6.1. Chi phí đầu tư (CAPEX)

• Thiết bị chính
• Lắp đặt
• Tự động hóa

5.6.2. Chi phí vận hành (OPEX)

• Nhiên liệu
• Điện
• Nhân công

5.6.3. Chi phí bảo trì

• Thay xúc tác
• Bảo dưỡng quạt

5.6.4. Lợi ích kinh tế

• Giảm phạt môi trường
• Tận dụng năng lượng

5.6.5. Thời gian hoàn vốn

• 2–5 năm tùy hệ

5.6.6. Tối ưu tổng thể

Một hệ xử lý CO công nghiệp tốt không chỉ đạt chuẩn mà còn tối ưu tài chính.

Vai trò của CO trong khí thải xem tại bài “Khí thải lò luyện kim gồm những gì? Thành phần và mức độ nguy hại (215)”.

6. TRIỂN KHAI EPC HỆ THỐNG XỬ LÝ CO LUYỆN KIM VÀ XU HƯỚNG TƯƠNG LAI

6.1. Vai trò của tổng thầu EPC trong dự án xử lý CO luyện kim

6.1.1. Tổng thể trách nhiệm EPC

Tổng thầu EPC (Engineering – Procurement – Construction) chịu trách nhiệm toàn bộ vòng đời dự án:

• Thiết kế kỹ thuật
• Cung cấp thiết bị
• Thi công – lắp đặt
• Chạy thử – bàn giao

Với hệ xử lý CO luyện kim, EPC đảm bảo tính đồng bộ và giảm rủi ro tích hợp giữa các công đoạn.

6.1.2. Lợi ích khi triển khai theo EPC

• Một đầu mối chịu trách nhiệm
• Kiểm soát chi phí tốt hơn
• Rút ngắn tiến độ

Đặc biệt với các hệ xử lý CO công nghiệp quy mô lớn, EPC giúp giảm xung đột giữa các nhà cung cấp.

6.1.3. Kiểm soát chất lượng

• Tiêu chuẩn vật liệu
• Kiểm tra FAT, SAT
• Nghiệm thu từng giai đoạn

Giúp hệ thống vận hành ổn định với khí CO luyện kim có đặc tính khắc nghiệt.

6.1.4. Quản lý rủi ro dự án

• Rủi ro kỹ thuật
• Rủi ro tiến độ
• Rủi ro an toàn

EPC cần có phương án dự phòng rõ ràng.

6.1.5. Tối ưu thiết kế ngay từ đầu

• Mô phỏng CFD
• Tính toán nhiệt

Giúp tối ưu hiệu quả oxy hóa CO và giảm tiêu hao năng lượng.

6.1.6. Vai trò trong đạt chuẩn QCVN

EPC đảm bảo:

• Hệ đạt tiêu chuẩn đầu ra
• Hồ sơ pháp lý đầy đủ

6.2. Quy trình triển khai dự án xử lý CO luyện kim

6.2.1. Khảo sát và thu thập dữ liệu

• Đo nồng độ CO
• Đánh giá lưu lượng
• Phân tích thành phần khí

Dữ liệu đầu vào quyết định hiệu quả hệ xử lý CO luyện kim.

6.2.2. Thiết kế cơ sở (Basic Design)

• Lựa chọn công nghệ
• Sơ đồ công nghệ

6.2.3. Thiết kế chi tiết (Detail Design)

• Bản vẽ 3D
• Tính toán thiết bị

6.2.4. Mua sắm thiết bị

• Lựa chọn nhà cung cấp
• Kiểm tra chất lượng

6.2.5. Thi công – lắp đặt

• Lắp đặt cơ khí
• Lắp đặt điện – điều khiển

6.2.6. Chạy thử và hiệu chỉnh

• Test không tải
• Test có tải

6.2.7. Bàn giao và đào tạo

• Hướng dẫn vận hành
• Chuyển giao tài liệu

6.3. Các lỗi phổ biến khi triển khai hệ xử lý CO công nghiệp

6.3.1. Thiết kế thiếu dữ liệu thực tế

• Không đo đủ tải
• Không xét biến động

Dẫn đến hệ không xử lý hết CO lò luyện thép.

6.3.2. Bỏ qua tiền xử lý

• Không lọc bụi tốt
• Không kiểm soát nhiệt

Gây hỏng xúc tác hoặc giảm hiệu quả oxy hóa CO.

6.3.3. Thiết bị không phù hợp

• Quạt không đủ công suất
• Vật liệu không chịu nhiệt

6.3.4. Thiếu hệ điều khiển tự động

• Không có feedback
• Điều chỉnh thủ công

6.3.5. Không tính đến mở rộng

• Hệ nhanh quá tải

6.3.6. Vận hành không đúng

• Không bảo trì
• Không hiệu chuẩn cảm biến

6.4. Tối ưu vận hành hệ xử lý CO luyện kim sau khi đưa vào hoạt động

6.4.1. Theo dõi liên tục nồng độ CO

• So sánh đầu vào – đầu ra
• Phát hiện bất thường

Giúp duy trì hiệu suất xử lý CO luyện kim ổn định.

6.4.2. Hiệu chỉnh hệ đốt

• Điều chỉnh O₂
• Điều chỉnh nhiệt độ

Đảm bảo quá trình oxy hóa CO diễn ra hoàn toàn.

6.4.3. Bảo trì định kỳ

• Vệ sinh thiết bị
• Kiểm tra xúc tác

6.4.4. Tối ưu năng lượng

• Thu hồi nhiệt
• Giảm tiêu hao nhiên liệu

6.4.5. Đào tạo nhân sự

• Vận hành an toàn
• Xử lý sự cố

6.4.6. Số hóa vận hành

• Dashboard realtime
• Phân tích dữ liệu

6.5. Xu hướng công nghệ xử lý khí CO luyện kim trong tương lai

6.5.1. Tích hợp AI và machine learning

• Dự đoán nồng độ CO
• Tối ưu điều khiển

6.5.2. Hệ hybrid đa công nghệ

• Kết hợp đốt + xúc tác
• Kết hợp thu hồi năng lượng

Giúp nâng cao hiệu quả xử lý CO công nghiệp.

6.5.3. Tái sử dụng CO

• Sản xuất nhiên liệu tổng hợp
• Sử dụng trong lò

6.5.4. Công nghệ vật liệu mới

• Xúc tác chịu bụi
• Vật liệu hấp phụ tiên tiến

6.5.5. Giảm phát thải carbon tổng thể

CO chuyển hóa thành CO₂ vẫn cần kiểm soát tổng phát thải.

6.5.6. Tích hợp ESG và phát triển bền vững

• Báo cáo môi trường
• Giảm dấu chân carbon

6.6. Kết luận và định hướng lựa chọn giải pháp

6.6.1. Tổng kết kỹ thuật

• CO là khí nguy hiểm
• Phát sinh phức tạp

Do đó cần giải pháp tổng thể cho xử lý CO luyện kim.

6.6.2. Lựa chọn giải pháp phù hợp

• Theo công đoạn
• Theo tải khí

6.6.3. Kết hợp nhiều công nghệ

Không có giải pháp đơn lẻ tối ưu cho mọi trường hợp.

6.6.4. Vai trò của EPC

Đảm bảo hệ hoạt động ổn định và đạt chuẩn.

6.6.5. Hướng tới vận hành thông minh

• Tự động hóa
• Số hóa

6.6.6. Định hướng lâu dài

Đầu tư đúng ngay từ đầu giúp:

• Giảm chi phí
• Đáp ứng pháp lý
• Phát triển bền vững

Nguyên lý xử lý bằng đốt xem tại bài “Xử lý khí thải đốt nhiệt: Giải pháp cho VOC nồng độ cao và khí khó phân hủy (24)”.

TÌM HIỂU THÊM:

• Các sản phẩm ngành năng lượng của ETEK
