5 CÔNG NGHỆ SƠN XE MÁY MỚI ĐƯỢC CÁC HÃNG SẢN XUẤT ÁP DỤNG NĂM NAY
Công nghệ sơn xe máy đang bước vào giai đoạn nâng cấp mạnh mẽ với các quy trình phủ hiện đại, tối ưu độ bền bề mặt và tăng khả năng chống trầy xước. Những hệ thống sơn tiên tiến như sơn gốc nước, UV coating và sơn tĩnh điện 3 lớp được các hãng xe tích hợp để đáp ứng tiêu chuẩn thẩm mỹ – kỹ thuật cao hơn, đồng thời hỗ trợ doanh nghiệp đạt mục tiêu ESG và Net zero.
1. GIỚI THIỆU – XU HƯỚNG HIỆN ĐẠI TRONG CÔNG NGHỆ SƠN XE MÁY
Sự phát triển của vật liệu polymer, binder acrylic–PU và hệ phụ gia crosslinking giúp lớp sơn đạt độ cứng 2H–4H, độ bóng >85GU và khả năng kháng hóa chất vượt trội. Hãng xe hiện chuyển dần sang sơn gốc nước nhờ VOC thấp và thời gian flash-off ngắn hơn 12–18%. Kết hợp cùng dây chuyền sơn tĩnh điện 3 lớp, bề mặt đạt độ bền cơ học cao, chống tia UV và giảm hiện tượng phai màu sau 2.000 giờ thử nghiệm QUV. Công nghệ mới tạo ra lớp màng sơn ổn định, tuổi thọ dài và mang tính thẩm mỹ cao cho xe máy thế hệ mới.
2. 5 CÔNG NGHỆ SƠN XE MÁY MỚI NHẤT HIỆN NAY
2.1. Công nghệ sơn gốc nước – tiêu chuẩn xanh cho bề mặt thân vỏ
Sơn gốc nước sử dụng binder acrylic, epoxy ester hoặc PU phân tán nước, giảm 70–80% VOC so với hệ sơn dung môi. Công nghệ atomized spray với kích thước hạt 18–25 µm giúp lớp phủ mịn và bám dính tốt hơn 12–15%. Độ cứng film đạt 2H và độ bền uốn mandrel test tốt, không nứt dưới bán kính 2 mm. Các hãng xe áp dụng quy trình sấy 60–80°C với tốc độ bay hơi ổn định, giảm nguy cơ bubble pinhole. Đây là nền tảng cho sản xuất sơn thân thiện môi trường, hỗ trợ doanh nghiệp đạt điểm E trong ESG.
2.2. Công nghệ UV coating – độ cứng cao, kháng trầy vượt trội
UV coating ứng dụng cơ chế polymer hóa bằng tia UV 365–395 nm, giúp màng sơn đạt độ cứng 3H–5H chỉ sau 5–8 giây chiếu UV. Độ mài mòn Taber giảm 30–40%, tăng khả năng chống trầy khi xe vận hành trong đô thị. Nhờ phản ứng crosslinking nhanh, lớp màng có độ bền hóa học cao, không bị xỉn màu bởi xăng E5–E10. Bề mặt đạt gloss 90–95GU, ổn định dưới điều kiện nhiệt độ 60°C và môi trường ẩm 95%RH. Nhiều dòng xe cao cấp chọn UV coating để nâng giá trị hoàn thiện.
2.3. Sơn tĩnh điện 3 lớp – chuẩn công nghiệp cho linh kiện kim loại
Sơn tĩnh điện 3 lớp gồm lớp primer chống ăn mòn, lớp màu trung gian và lớp clear bảo vệ. Trường điện áp 70–90 kV giúp bột sơn bám đều, tạo màng dày ổn định 70–120 µm. Với công nghệ curing 160–180°C, sơn đạt độ bám ASTM D3359 mức 5B và chống muối phun 500–700 giờ theo ASTM B117. Khung, tay lái, giá đỡ và các chi tiết kim loại sử dụng sơn tĩnh điện 3 lớp sẽ giảm gỉ sét, nâng tuổi thọ vận hành và ổn định màu lâu hơn sơn dung môi truyền thống.
2.4. Công nghệ phủ nano Ceramic – bảo vệ bề mặt 9H
Lớp phủ nano ceramic tạo màng SiO₂–SiC có độ cứng 9H, độ dày 1–2 µm, kháng trầy, kháng UV và kháng hóa chất mạnh. Góc tiếp xúc nước lên tới 110–120°, giúp bề mặt tự làm sạch trong môi trường bụi ô nhiễm. Quy trình curing 24–48 giờ giúp tăng liên kết hóa học với lớp sơn gốc. Ceramic phù hợp các dòng xe thể thao yêu cầu độ bóng sâu và chống oxy hóa mạnh.
2.5. Công nghệ sơn phủ metallic & pearl – tạo hiệu ứng ánh kim
Hệ sơn metallic sử dụng hạt nhôm, mica hoặc pearl pigment 5–15 µm tạo hiệu ứng phản quang. Sự sắp xếp định hướng của hạt pigment dưới shear force trong quá trình phun giúp màng sơn có chiều sâu và độ bóng cao. Kết hợp UV coating hoặc clearcoat PU tăng khả năng chống phai màu >1.500 giờ QUV. Đây là công nghệ hoàn thiện các mẫu xe phiên bản đặc biệt hoặc màu độc quyền.
3. QUY TRÌNH KIỂM SOÁT CHẤT LƯỢNG TRONG CÔNG NGHỆ SƠN XE MÁY HIỆN ĐẠI
3.1. Kiểm tra độ bám dính theo ASTM và ISO
Trong dây chuyền công nghệ sơn xe máy, độ bám được kiểm tra bằng ASTM D3359 hoặc ISO 2409. Màng sơn đạt chuẩn phải nằm ở mức 4B–5B sau thử nghiệm cross-cut. Bề mặt sơn bằng sơn gốc nước thường cho độ bám tốt nhờ liên kết phân cực giữa polymer và nền ABS/PC. Với kim loại, lớp primer epoxy của sơn tĩnh điện 3 lớp tăng lực bám lên đến 12–15 MPa theo ASTM D4541. Kiểm tra này giúp đánh giá sự ổn định của màng sơn khi xe chịu rung, va đập hoặc biến dạng do nhiệt.
3.2. Kiểm tra độ cứng và khả năng chống trầy
Độ cứng được đo theo bút chì (pencil hardness) ở mức 2H–4H đối với sơn gốc nước, 3H–5H đối với UV coating và 4H–6H với polymer hóa 2K PU. Thử nghiệm Taber Abrasion CS-10F dưới tải 500 g cho phép xác định mức mài mòn, thông thường giảm 25–40 mg sau 1.000 vòng. Xe máy dùng sơn tĩnh điện 3 lớp đạt khả năng chống cào xước cao nhờ lớp clear coat dày 30–40 µm, tăng sức kháng lực kéo trên bề mặt khi vận hành trên đường đô thị nhiều bụi.
3.3. Kiểm tra độ bền màu bằng QUV Accelerated Weathering
Trong công nghệ sơn xe máy, thử nghiệm QUV simulates bức xạ UVA–UVB ở 0.8 W/m² và chu kỳ phun ẩm để đo khả năng chống lão hóa. Hệ UV coating và lớp clearcoat PU thường đạt ngưỡng trên 1.200–1.800 giờ trước khi xuất hiện ΔE > 2.5. Với sơn gốc nước, việc tối ưu pigment inorganic giúp độ bền màu cao ngay trong môi trường nhiệt đới có bức xạ mạnh. Kết hợp lớp primer chống oxy hóa làm giảm nguy cơ ngả vàng, bạc màu ở các xe phơi nắng nhiều.
3.4. Kiểm thử chống hóa chất – xăng, dầu, muối
Các hãng áp dụng ASTM D1308 để thử phản ứng của màng sơn với xăng E10, dầu phanh DOT3–DOT4 và dung dịch muối 5%. Sơn tĩnh điện 3 lớp có thành phần resin bền nhiệt nên ít bị softening khi tiếp xúc xăng. UV coating kháng hóa chất tốt nhờ liên kết crosslinking mật độ cao, hệ số swelling trong dung môi giảm 40–50%. Mức độ đổi màu phải dưới ΔE 1.0 sau 24 giờ thử nghiệm. Điều này quyết định tuổi thọ thực tế của sơn trên đường.
4. ỨNG DỤNG ESG TRONG CÔNG NGHỆ SƠN XE MÁY
4.1. ESG và tiêu chuẩn môi trường trong nhà máy sơn
Các bộ tiêu chuẩn ESG yêu cầu giảm phát thải VOC, theo dõi tiêu thụ năng lượng và quản lý nước thải. Việc dùng sơn gốc nước giảm 60–80% VOC, giúp doanh nghiệp đáp ứng tiêu chí E trong ESG về giảm phát thải hữu cơ dễ bay hơi. Khi áp dụng dây chuyền công nghệ sơn xe máy kín, hệ thống thu hồi nhiệt đạt hiệu suất 70%, giảm tiêu thụ gas và điện. Lượng khí thải NOx–SOx giảm, giúp doanh nghiệp dễ dàng chứng minh tuân thủ ESG báo cáo định kỳ.
4.2. Giá trị ESG đối với khách hàng doanh nghiệp
Khách hàng ngày càng quan tâm chỉ số xanh. Xe máy sử dụng công nghệ như UV coating, sơn gốc nước hay sơn tĩnh điện 3 lớp cho phép nhà sản xuất công bố minh bạch vật liệu thân thiện môi trường, độ bền màu cao và khả năng tái chế vỏ nhựa. Điều này giúp doanh nghiệp nâng điểm ESG trong chuỗi cung ứng. Việc giảm VOC còn góp phần cải thiện chất lượng không khí ở khu vực sản xuất, nâng phúc lợi sức khỏe – thuộc nhóm S trong ESG.
4.3. Công nghệ sơn và khả năng hỗ trợ đo lường ESG
Dữ liệu từ dây chuyền công nghệ sơn xe máy như mức tiêu thụ điện cho lò sấy, lượng VOC giảm, tỷ lệ thu hồi nước rửa buồng sơn đều được tích hợp vào báo cáo ESG. Với sơn gốc nước, mức VOC có thể giảm xuống 80–100 g/L, thấp hơn giới hạn 250 g/L của nhiều quốc gia. Sơn tĩnh điện 3 lớp không tạo nước thải màu, hỗ trợ chứng minh tiêu chí quản lý tài nguyên. Những dữ liệu định lượng này giúp doanh nghiệp công bố ESG chính xác hơn.
5. VAI TRÒ CÔNG NGHỆ SƠN TRONG LỘ TRÌNH NET ZERO
5.1. Net zero và giảm phát thải trong công nghệ sơn
Để tiến tới Net zero, doanh nghiệp phải giảm phát thải trực tiếp (Scope 1) và gián tiếp (Scope 2). Việc chuyển sang sơn gốc nước thay thế dung môi làm giảm CO₂ tương đương từ việc đốt VOC tại buồng xử lý. Dây chuyền công nghệ sơn xe máy mới tích hợp hệ thống heat-recovery giúp giảm 15–25% điện tiêu thụ cho buồng sấy. Các hãng dùng UV coating giảm thời gian curing, cắt 40–60% năng lượng cần thiết, qua đó giảm phát thải CO₂.
5.2. Cách vật liệu sơn giúp doanh nghiệp công bố Net zero
Xe máy áp dụng UV coating hoặc sơn tĩnh điện 3 lớp giúp nhà sản xuất đưa ra số liệu giảm tiêu thụ năng lượng trên đơn vị sản phẩm. Công nghệ sơn hiệu suất cao giảm tỷ lệ lỗi, giúp tiết kiệm năng lượng tái sản xuất và giảm Scope 3. Khi kết hợp sơn gốc nước, lượng khí thải VOC được đưa vào báo cáo Net zero như một chỉ số giảm phát thải định lượng. Doanh nghiệp dễ dàng công bố mục tiêu Net zero với dữ liệu minh bạch.
5.3. Tác động Net zero lên chất lượng sản phẩm và lợi ích khách hàng
Khách hàng hưởng lợi khi xe sử dụng lớp sơn bền hơn, tiết kiệm chi phí bảo dưỡng và có giá trị bán lại cao hơn. Việc doanh nghiệp đạt chuẩn Net zero khẳng định sản phẩm được sản xuất theo quy trình ít phát thải. Công nghệ sơn xe máy như sơn gốc nước và UV coating nâng chất lượng bề mặt, giảm phai màu và tăng độ bền chống nhiệt. Điều này giúp sản phẩm thân thiện môi trường và chất lượng vượt trội.
6. TỐI ƯU DÂY CHUYỀN SẢN XUẤT TRONG CÔNG NGHỆ SƠN XE MÁY
6.1. Tối ưu buồng phun và hệ thống điều áp
Trong dây chuyền công nghệ sơn xe máy, buồng phun phải giữ áp suất 10–20 Pa để ngăn bụi và duy trì dòng khí laminar. Hệ thống phun sơn gốc nước yêu cầu độ ẩm 50–65%RH để giảm hiện tượng khô bề mặt quá nhanh gây orange peel. Vòi phun HVLP 1.2–1.4 mm tạo sương mịn và giảm thất thoát vật liệu 20–30%. Với UV coating, áp suất khí phải ổn định nhằm đảm bảo độ dày màng đồng đều, tối ưu khả năng polymer hóa.
6.2. Tối ưu khu vực sấy và curing
Quá trình sấy ảnh hưởng trực tiếp đến độ bền màng của công nghệ sơn xe máy. Với sơn gốc nước, giai đoạn flash-off 5–8 phút ở 35–40°C giúp nước bốc hơi ổn định, tránh pinhole. Lò sấy 80–120°C cho polymer hóa hoàn chỉnh mà vẫn không làm biến dạng chi tiết nhựa ABS. Sơn tĩnh điện 3 lớp cần curing 160–180°C trong 15–20 phút để đạt độ bám 5B. Đối với UV coating, việc kiểm soát bước sóng 365–395 nm quyết định mật độ crosslinking và độ cứng màng.
6.3. Tối ưu hệ thống cấp – hồi sơn giúp giảm hao phí
Tỷ lệ hồi vật liệu trong công nghệ sơn xe máy đạt 60–75% cho phép tiết kiệm chi phí đáng kể. Hệ thống bơm màng (diaphragm pump) giữ áp ổn định 0.8–1.6 bar, phù hợp cho sơn gốc nước có độ nhớt cao hơn. Trong sơn tĩnh điện 3 lớp, cyclone thu hồi bột đạt hiệu suất 85–92%, giảm lượng rơi vãi xuống mức dưới 10%. Quản lý dòng hồi giúp duy trì chất lượng màu và tiết kiệm nguyên liệu đáng kể.

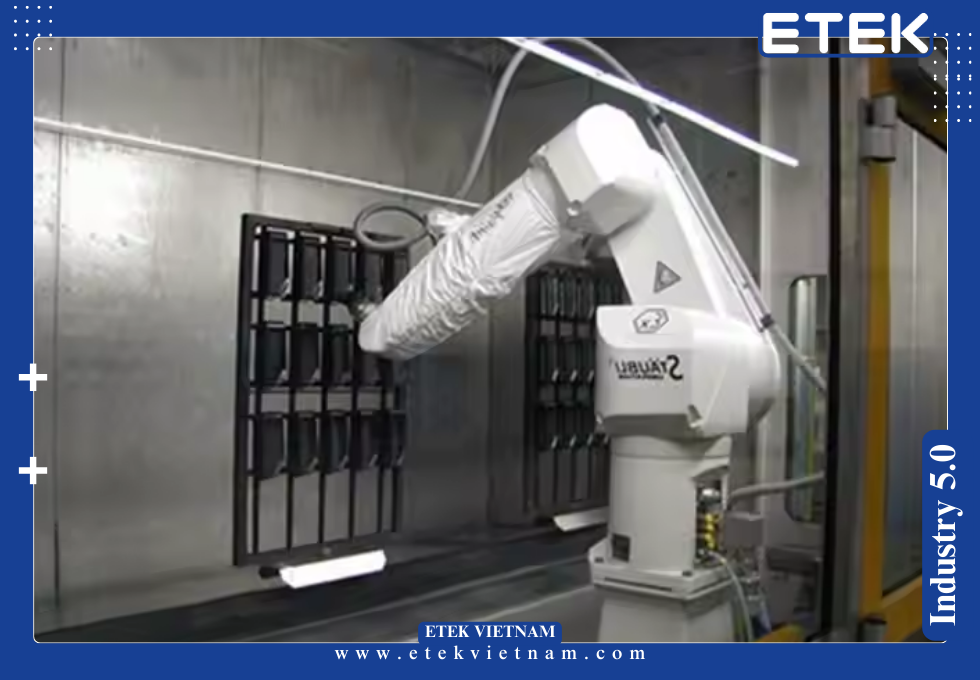

6.4. Điều khiển robot phun tự động
Robot 6–7 trục đảm bảo độ lặp lại ±0.1 mm và phân bổ lớp sơn chính xác trên bề mặt cong. Điều này đặc biệt quan trọng khi áp dụng UV coating và sơn gốc nước, vì độ dày màng ảnh hưởng đến khả năng polymer hóa. Tích hợp cảm biến laser đo khoảng cách giúp robot điều chỉnh quỹ đạo phun, hạn chế runs & sags. Dữ liệu từ robot cũng giúp tối ưu line tốc độ và chất lượng hoàn thiện.
7. CẤU TRÚC VẬT LIỆU VÀ ẢNH HƯỞNG TRONG CÔNG NGHỆ SƠN XE MÁY
7.1. Hệ nhựa nền (binder) quyết định độ bền màng
Binder của sơn gốc nước gồm acrylic–PU hybrid có độ liên kết cao, tăng độ dẻo dai màng. Trong UV coating, binder là oligomer urethane acrylate giúp film cứng nhưng không giòn. Sơn tĩnh điện 3 lớp sử dụng resin polyester–epoxy cho độ bền cơ học vượt trội và kháng ăn mòn mạnh. Cấu trúc binder quyết định độ bền màu, độ bóng và khả năng chống va đập của lớp sơn xe.
7.2. Pigment vô cơ – hữu cơ và khả năng chống tia UV
Pigment vô cơ như TiO₂ rutile và oxit sắt cho khả năng kháng UV tốt (hệ số phản xạ 0.8–0.9), phù hợp công nghệ sơn xe máy ở vùng khí hậu nóng. Pigment mica–pearl trong các sơn metallic cho hiệu ứng ánh kim mạnh, nhất là khi kết hợp UV coating để chống phai màu. Với sơn gốc nước, pigment phải phủ silica để tương thích nền nước, tránh flocculation gây loang màu.
7.3. Phụ gia kiểm soát độ chảy, chống bọt và tăng liên kết
Additives như flow modifier, defoamer và adhesion promoter giúp màng sơn ổn định khi phun. Trong sơn gốc nước, phụ gia silicone–polyether giảm hiện tượng bọt khí do phân tán nhanh. Sơn tĩnh điện 3 lớp dùng flow agents giúp màng nóng chảy đồng đều ở 160–180°C. Với UV coating, photoinitiator TPO–BAPO tham gia kích hoạt phản ứng tạo liên kết 3D, tăng độ cứng và độ trong suốt của màng.
7.4. Cấu trúc film đa lớp và khả năng bảo vệ tối ưu
Film gồm primer – basecoat – clearcoat giúp tăng tuổi thọ bề mặt. Primer cho khả năng bám và chống hóa chất; basecoat mang tính thẩm mỹ; clearcoat đảm bảo chống trầy và chống UV. Trong sơn tĩnh điện 3 lớp, sự liên kết giữa các lớp đạt độ bám >12 MPa. Với UV coating, clearcoat đạt độ cứng 5H, tăng kháng cào xước trên tay nắm và ốp xe. Cấu trúc đa lớp mang tính bảo vệ vượt trội trong công nghệ sơn xe máy.
8. HIỆU SUẤT VẬN HÀNH THỰC TẾ CỦA CÁC CÔNG NGHỆ SƠN
8.1. Độ bền khi sử dụng trong môi trường nhiệt đới
Xe máy tại Việt Nam chịu UV mạnh, mưa axit và bụi bẩn. Lớp UV coating giữ gloss giảm <10% sau 2.000 giờ QUV. Sơn gốc nước với pigment ổn định giúp màu ít phai khi phơi nắng. Sơn tĩnh điện 3 lớp đạt độ bền muối phun 700–900 giờ, phù hợp khu vực gần biển. Nhờ khả năng chống ẩm và chống nhiệt tốt, tuổi thọ bề mặt tăng đáng kể.
8.2. Khả năng chống va đập và trầy xước khi vận hành
Thử nghiệm impact ISO 6272 cho thấy màng sơn tĩnh điện 3 lớp chịu lực tốt hơn 20–30% so với sơn solvent-based. UV coating giảm vết xước do cát bụi khi chạy đường dài. Với sơn gốc nước, độ dẻo dai film giúp bề mặt khó nứt khi va chạm nhẹ. Khả năng chống va đập ổn định giúp xe giữ giá trị thẩm mỹ lâu hơn.
8.3. Độ ổn định màu theo thời gian sử dụng
Sau 12–18 tháng, ΔE của sơn gốc nước thường dưới 2.0 nhờ pigment chất lượng cao. UV coating duy trì độ trong suốt cao, không xỉn màu khi tiếp xúc xăng. Với sơn tĩnh điện 3 lớp, độ ổn định sắc màu trên kim loại vượt trội do lớp clearcoat bền UV. Điều này giúp người dùng nhận thấy độ mới của xe duy trì lâu hơn.
8.4. Khả năng chống hóa chất trong điều kiện vận hành thực tế
Xăng, dầu nhớt và bụi đường là tác nhân lớn gây xuống cấp sơn. UV coating có hệ crosslinking dày nên không bị mờ khi tiếp xúc xăng E10. Sơn tĩnh điện 3 lớp chống acid nhẹ và muối đường tốt. Với sơn gốc nước, lớp clearcoat PU giúp giảm softening khi dính dầu phanh. Điều này rất quan trọng với xe máy di chuyển nhiều trong thành phố.
9. ỨNG DỤNG THỰC TẾ TRONG SẢN XUẤT XE MÁY HIỆN ĐẠI
9.1. Ứng dụng trên vỏ nhựa ABS và PP
Trong sản xuất, vỏ ABS đòi hỏi khả năng bám cao nên công nghệ sơn xe máy ưu tiên primer acrylic có độ bám >10 MPa và màng ổn định dưới tác động nhiệt. Sơn gốc nước cải thiện độ bám nhờ nhóm hydroxyl tạo liên kết với bề mặt được xử lý plasma. Với các chi tiết PP, việc dùng adhesion promoter kết hợp UV coating giúp màng sơn chống bạc màu tốt, đảm bảo tuổi thọ cho ốp quây, mặt nạ và yếm xe.
9.2. Ứng dụng cho linh kiện kim loại và hợp kim
Khung, tay lái và pát giữ cần bề mặt cứng và chống ăn mòn, nên sơn tĩnh điện 3 lớp là lựa chọn tối ưu. Độ dày 80–120 µm giúp chống trầy khi xe chịu rung động liên tục. Lớp clear coat trong hệ công nghệ sơn xe máy giúp chống phai màu kim loại khi phơi nắng kéo dài. Nhiều hãng sử dụng quy trình pre-treatment zirconium để tăng độ bền gốc.
9.3. Ứng dụng trên xe phiên bản đặc biệt
Các phiên bản limited thường dùng hiệu ứng metallic hoặc pearl. Khi kết hợp với UV coating, lớp sơn duy trì độ bóng cao ~90GU và giữ cấu trúc pigment ổn định. Sơn gốc nước giúp lên màu trong hơn, đặc biệt với pigment thiên nhiên và pearlescent. Quy trình này được áp dụng cho xe thể thao và xe thời trang cần tính thẩm mỹ cao.
9.4. Ứng dụng trong xe điện – yêu cầu kỹ thuật mới
Xe điện yêu cầu khả năng chống tĩnh điện nhẹ và chống UV cao vì pin dễ nóng. Lớp UV coating giúp giảm hấp thụ nhiệt vào vỏ pin, ổn định màu sau 1.500 giờ QUV. Sơn tĩnh điện 3 lớp bảo vệ khung xe khỏi oxy hóa trong môi trường ẩm. Nhờ công nghệ sơn xe máy mới, tuổi thọ bề mặt xe điện tăng 25–35%.
10. KẾT LUẬN – GIÁ TRỊ THỰC TẾ CỦA GIẢI PHÁP CÔNG NGHỆ SƠN VÀ LÝ DO CHỌN ETEK
10.1. Tóm tắt lợi ích kỹ thuật của các công nghệ sơn
Các công nghệ hiện đại như sơn gốc nước, UV coating và sơn tĩnh điện 3 lớp nâng tiêu chuẩn hoàn thiện xe. Nhờ polymer bền UV, màng sơn đạt độ cứng 3H–5H, kháng hóa chất cao và độ bền màu vượt 1.500 giờ. Trong công nghệ sơn xe máy, điều này giúp xe giữ vẻ mới lâu, chống trầy tốt và ổn định màu trong khí hậu nhiệt đới.
10.2. Lợi ích dài hạn đối với doanh nghiệp và khách hàng
Nhà sản xuất giảm chi phí bảo hành, tăng hình ảnh thương hiệu xanh nhờ sơn gốc nước VOC thấp. Với UV coating, khách hàng sở hữu bề mặt bóng bền và dễ vệ sinh. Sơn tĩnh điện 3 lớp giúp xe có tuổi thọ cao hơn, giảm gỉ sét trên linh kiện. Các công nghệ này đáp ứng yêu cầu ESG và hỗ trợ doanh nghiệp tiến tới Net zero.
10.3. Lý do nên lựa chọn giải pháp từ ETEK
ETEK cung cấp giải pháp toàn diện cho công nghệ sơn xe máy, bao gồm tư vấn dây chuyền, tối ưu buồng phun, thiết lập thông số curing và chuẩn hóa chất lượng bề mặt. Điểm mạnh của ETEK nằm ở khả năng tích hợp hệ thống công nghệ hiện đại, kiểm soát rủi ro sản xuất và đảm bảo lớp sơn đạt chuẩn kỹ thuật, ổn định trong mọi điều kiện vận hành. Giải pháp ETEK giúp doanh nghiệp đạt hiệu suất cao, giảm lỗi và tăng giá trị thẩm mỹ của xe.
TÌM HIỂU THÊM:
6 BƯỚC THIẾT KẾ DÂY CHUYỀN SƠN XE MÁY TỐI ƯU CHO KHÔNG GIAN NHÀ XƯỞNG
TƯ VẤN GIẢI PHÁP VẺ DÂY CHUYỀN SƠN XE MÁY
