ATEX XỬ LÝ KHÍ THẢI: PHÂN VÙNG NGUY HIỂM VÀ YÊU CẦU THIẾT KẾ AN TOÀN
ATEX xử lý khí thải là nền tảng bắt buộc trong thiết kế các hệ thống xử lý khí có chứa dung môi, hơi VOC, hydrocarbon hoặc bụi dễ cháy. Việc hiểu đúng ATEX giúp doanh nghiệp phân vùng nguy hiểm chính xác, giảm rủi ro cháy nổ và đáp ứng yêu cầu pháp lý trong thiết kế, EPC và thanh tra an toàn công nghiệp.

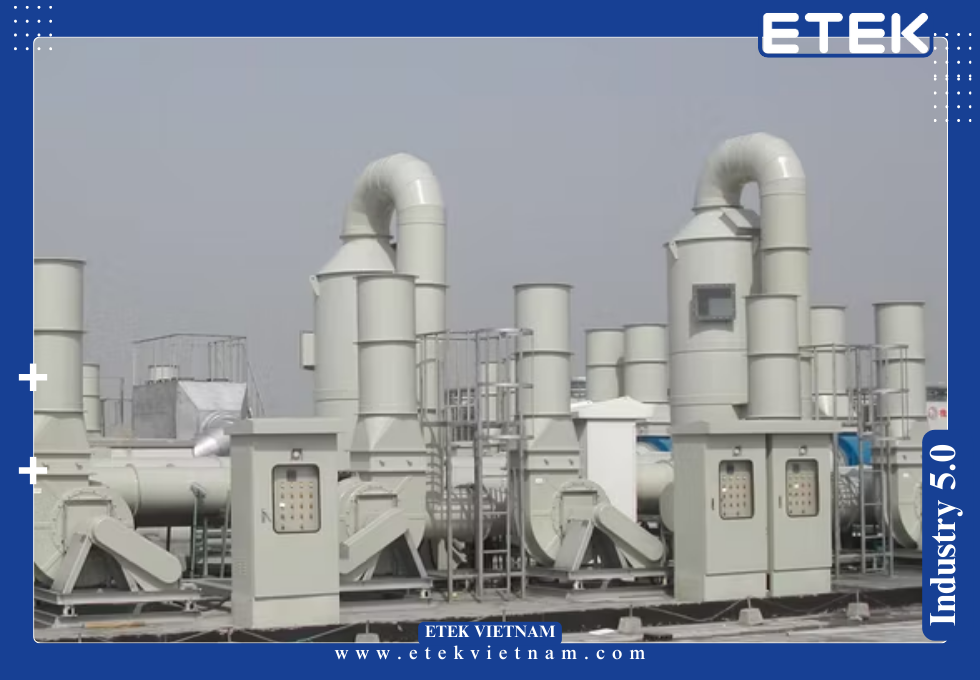

1. TỔNG QUAN ATEX TRONG ATEX XỬ LÝ KHÍ THẢI
1.1 ATEX là gì và phạm vi áp dụng trong khí thải
ATEX là hệ thống quy định của EU về môi trường có khả năng phát sinh cháy nổ do khí, hơi hoặc bụi dễ cháy. Trong xử lý khí thải công nghiệp, ATEX áp dụng cho các hệ thống có nồng độ chất dễ cháy đạt từ 10 đến 100 phần trăm LEL, áp suất vận hành thường dưới 20 kPa và nhiệt độ khí từ 20 đến 250°C.
1.2 Vì sao khí thải dễ cháy bắt buộc tuân thủ ATEX
Khí thải từ sơn, hóa chất, dung môi hoặc dầu khí thường chứa VOC như toluene, xylene, ethanol. Khi nồng độ vượt 25 phần trăm LEL và gặp nguồn mồi lửa trên 200 mJ, nguy cơ cháy nổ xảy ra tức thì. ATEX giúp kiểm soát nguồn đánh lửa, tích điện tĩnh và nhiệt bề mặt.
1.3 Khác biệt ATEX với tiêu chuẩn an toàn thông thường
ATEX không chỉ đánh giá thiết bị mà còn đánh giá môi trường. Khác với tiêu chuẩn điện công nghiệp IEC thông thường, ATEX yêu cầu phân vùng nguy hiểm, lựa chọn cấp bảo vệ thiết bị và kiểm soát quy trình vận hành. Đây là nền tảng cho thiết kế ATEX toàn hệ thống.
1.4 Hai chỉ thị ATEX liên quan đến xử lý khí thải
ATEX 2014/34/EU áp dụng cho thiết bị và hệ thống bảo vệ, trong khi ATEX 1999/92/EC áp dụng cho nơi làm việc. Trong dự án xử lý khí thải, EPC phải tuân thủ đồng thời cả hai để đảm bảo an toàn thiết kế và vận hành.
1.5 Trách nhiệm pháp lý khi không tuân thủ ATEX
Việc không áp dụng ATEX trong khu vực nguy hiểm khí thải có thể dẫn đến đình chỉ vận hành, phạt hành chính hoặc trách nhiệm hình sự nếu xảy ra tai nạn. Nhiều quốc gia yêu cầu hồ sơ ATEX ngay từ giai đoạn thẩm định thiết kế.
1.6 Vai trò ATEX trong chuỗi thiết kế – EPC – thanh tra
ATEX là tài liệu nền cho thiết kế kỹ thuật, lựa chọn thiết bị, nghiệm thu EPC và kiểm tra định kỳ. Hồ sơ ATEX thường bao gồm bản đồ phân vùng, danh mục thiết bị, đánh giá rủi ro và quy trình vận hành an toàn.
- Nền tảng chung xem “Hệ thống xử lý khí thải: Khái niệm, vai trò và ứng dụng trong công nghiệp”.
2. PHÂN VÙNG ATEX TRONG KHU VỰC NGUY HIỂM KHÍ THẢI
2.1 Nguyên tắc phân vùng ATEX cho khí thải
Phân vùng ATEX dựa trên tần suất và thời gian tồn tại của môi trường cháy nổ. Ba vùng chính gồm Zone 0, Zone 1 và Zone 2 đối với khí. Việc xác định đúng vùng giúp lựa chọn thiết bị có cấp bảo vệ phù hợp và giảm chi phí đầu tư không cần thiết.
2.2 Zone 0 trong hệ thống xử lý khí thải
Zone 0 là khu vực có môi trường cháy nổ tồn tại liên tục hoặc kéo dài trên 1000 giờ mỗi năm. Trong xử lý khí thải, Zone 0 thường xuất hiện bên trong ống dẫn có nồng độ VOC ổn định cao, đặc biệt trước công đoạn pha loãng.
2.3 Zone 1 và đặc điểm nguy hiểm
Zone 1 là khu vực mà môi trường cháy nổ xuất hiện trong điều kiện vận hành bình thường, từ 10 đến 1000 giờ mỗi năm. Ví dụ điển hình là buồng thu gom khí, điểm nối mặt bích hoặc cửa thăm của hệ thống xử lý khí thải dễ cháy.
2.4 Zone 2 và vùng rủi ro gián đoạn
Zone 2 chỉ xuất hiện môi trường cháy nổ trong thời gian ngắn, dưới 10 giờ mỗi năm, thường do sự cố rò rỉ. Khu vực xung quanh quạt hút hoặc cửa xả khí thải sau xử lý thường được phân loại Zone 2 nếu có khả năng phát tán hơi dung môi.
2.5 Các yếu tố ảnh hưởng đến phân vùng nguy hiểm khí thải
Lưu lượng khí, nồng độ LEL, áp suất âm, nhiệt độ và thông gió ảnh hưởng trực tiếp đến phạm vi vùng ATEX. Ví dụ, tăng lưu lượng gió pha loãng từ 3 đến 5 lần có thể giảm Zone 1 xuống Zone 2 trong nhiều trường hợp.
2.6 Sai lầm phổ biến khi phân vùng ATEX
Nhiều dự án chỉ phân vùng thiết bị chính mà bỏ qua không gian xung quanh. Điều này dẫn đến lựa chọn sai cấp bảo vệ motor, cảm biến hoặc tủ điện, làm tăng rủi ro cháy nổ khí thải trong vận hành dài hạn.
3. ĐẶC TÍNH KHÍ THẢI LIÊN QUAN ĐẾN AN TOÀN CHÁY NỔ KHÍ THẢI
3.1 Nồng độ LEL và giới hạn vận hành an toàn
Giới hạn nổ dưới LEL là thông số cốt lõi trong an toàn cháy nổ khí thải. Hệ thống xử lý thường được thiết kế vận hành dưới 25 phần trăm LEL để đảm bảo hệ số an toàn. Cảm biến LEL phải có độ chính xác ±2 phần trăm.
3.2 Nhiệt độ tự bốc cháy của khí thải
Mỗi loại khí có nhiệt độ tự bốc cháy khác nhau, ethanol khoảng 365°C, toluene khoảng 480°C. Nhiệt độ bề mặt thiết bị trong vùng ATEX phải thấp hơn ít nhất 80°C so với nhiệt độ tự bốc cháy của khí.
3.3 Tích điện tĩnh trong đường ống khí thải
Khí thải chứa dung môi hữu cơ dễ gây tích điện tĩnh khi vận tốc dòng khí vượt 20 m/s. Do đó, đường ống ATEX thường giới hạn vận tốc 12 đến 15 m/s và yêu cầu nối đất liên tục với điện trở dưới 10 ohm.
3.4 Áp suất và chế độ dòng chảy
Áp suất âm giúp giảm nguy cơ phát tán khí ra môi trường nhưng không loại bỏ hoàn toàn rủi ro cháy nổ. Trong sự cố tắc nghẽn, áp suất cục bộ có thể tăng nhanh và tạo điều kiện hình thành hỗn hợp nổ.
3.5 Thành phần bụi và nguy cơ kép
Một số hệ thống khí thải chứa đồng thời hơi dung môi và bụi mịn. Trường hợp này có thể hình thành môi trường nguy hiểm kép, đòi hỏi đánh giá cả ATEX khí và ATEX bụi để tránh đánh giá thiếu rủi ro.
3.6 Biến động tải và khởi động hệ thống
Giai đoạn khởi động thường có nồng độ khí dễ cháy cao hơn do chưa ổn định lưu lượng. Thiết kế ATEX yêu cầu kịch bản an toàn cho giai đoạn này, bao gồm purge bằng không khí sạch trước khi đưa hệ thống vào vận hành chính thức.
- Nhận diện nguy cơ xem “Cháy nổ xử lý khí thải: 7 nguy cơ nghiêm trọng và cách nhận diện sớm (101)”.
4. THIẾT KẾ ATEX CHO HỆ THỐNG ATEX XỬ LÝ KHÍ THẢI
4.1 Nguyên tắc thiết kế ATEX tổng thể
Thiết kế ATEX cho hệ thống xử lý khí thải phải dựa trên đánh giá rủi ro định lượng, không chỉ dựa vào kinh nghiệm. Nguyên tắc cốt lõi là loại bỏ khả năng hình thành hỗn hợp nổ, kiểm soát nguồn đánh lửa và giảm hậu quả nếu sự cố xảy ra. Trong thực tế, thiết kế thường đặt mục tiêu vận hành ổn định dưới 20–25 phần trăm LEL.
4.2 Lựa chọn vật liệu và kết cấu phù hợp ATEX
Vật liệu trong khu vực nguy hiểm khí thải cần có khả năng chống phát tia lửa cơ học. Thép carbon nối đất tốt thường được ưu tiên hơn nhựa. Các mối nối phải hạn chế khe hở dưới 0,2 mm để giảm phát sinh tĩnh điện. Kết cấu phải chịu được áp suất nổ thiết kế từ 0,1 đến 0,3 bar.
4.3 Thiết kế đường ống và kiểm soát vận tốc dòng
Trong ATEX xử lý khí thải, vận tốc dòng khí được khống chế nhằm giảm tích điện tĩnh và ma sát. Giá trị thiết kế phổ biến là 10–15 m/s đối với khí chứa VOC. Đường ống cần tránh góc gấp đột ngột, ưu tiên bán kính cong lớn hơn 1,5 lần đường kính ống để hạn chế tổn thất áp và điểm nóng cục bộ.
4.4 Thiết kế quạt và thiết bị quay trong vùng ATEX
Quạt hút là nguồn rủi ro lớn do ma sát và tia lửa. Trong phân vùng ATEX Zone 1, quạt phải đạt cấp bảo vệ Ex II 2G với khe hở an toàn giữa cánh và vỏ. Nhiệt độ bề mặt cho phép thường giới hạn dưới T3 hoặc T4 tùy loại khí thải.
4.5 Hệ thống điện và điều khiển an toàn
Thiết bị điện trong khu vực nguy hiểm khí thải phải phù hợp cấp Ex tương ứng từng vùng. Với Zone 2, Ex nA thường được chấp nhận, trong khi Zone 1 yêu cầu Ex d hoặc Ex e. Tủ điều khiển nên đặt ngoài vùng nguy hiểm, kết nối bằng cáp có lớp bảo vệ chống lan truyền tia lửa.
4.6 Giải pháp kiểm soát và giám sát LEL
Hệ thống cảm biến LEL là yêu cầu bắt buộc trong an toàn cháy nổ khí thải. Cảm biến thường được cài đặt cảnh báo ở 10 phần trăm LEL và dừng khẩn cấp ở 20–25 phần trăm LEL. Dữ liệu giám sát liên tục giúp điều chỉnh lưu lượng và phát hiện sớm nguy cơ.
4.7 Thiết kế kịch bản sự cố và giảm thiểu hậu quả
Thiết kế ATEX không dừng ở vận hành bình thường mà phải tính đến kịch bản tắc nghẽn, mất điện hoặc rò rỉ. Van xả áp, panel chống nổ và bypass khẩn cấp là các giải pháp thường dùng để bảo vệ hệ thống xử lý khí thải dễ cháy.
5. THIẾT BỊ ATEX TRONG KHU VỰC NGUY HIỂM KHÍ THẢI
5.1 Phân loại thiết bị theo vùng ATEX
Thiết bị trong phân vùng ATEX được phân loại theo Zone 0, 1 và 2. Zone 0 yêu cầu thiết bị Ex mức cao nhất, trong khi Zone 2 cho phép mức bảo vệ thấp hơn. Việc phân loại đúng giúp tối ưu chi phí mà vẫn đảm bảo an toàn hệ thống.
5.2 Quạt, motor và ổ trục đạt chuẩn ATEX
Motor ATEX thường có cấp bảo vệ Ex d hoặc Ex e, với giới hạn nhiệt độ cuộn dây dưới 135°C cho cấp T4. Ổ trục cần được giám sát nhiệt độ liên tục, vì ma sát ổ trục là nguyên nhân phổ biến gây cháy trong hệ thống xử lý khí thải.
5.3 Van, damper và cơ cấu đóng mở
Van trong khu vực nguy hiểm khí thải phải hạn chế phát tia lửa khi đóng mở. Vật liệu đồng hoặc inox thường được ưu tiên. Cơ cấu truyền động khí nén được sử dụng nhiều hơn điện để giảm nguồn đánh lửa tiềm ẩn.
5.4 Thiết bị đo lường và cảm biến
Cảm biến áp suất, nhiệt độ, lưu lượng trong ATEX xử lý khí thải cần có chứng chỉ Ex phù hợp. Độ chính xác của cảm biến lưu lượng thường trong khoảng ±1–2 phần trăm để đảm bảo kiểm soát nồng độ khí dễ cháy ổn định.
5.5 Hệ thống nối đất và chống tĩnh điện
Nối đất liên tục là yêu cầu bắt buộc trong an toàn cháy nổ khí thải. Điện trở nối đất của toàn hệ thống thường phải nhỏ hơn 10 ohm. Các đoạn ống mềm, khớp nối phải có dây tiếp địa riêng để tránh gián đoạn đường dẫn điện tích.
5.6 Bảo trì thiết bị ATEX trong vận hành
Thiết bị ATEX cần được kiểm tra định kỳ theo chu kỳ 6 hoặc 12 tháng. Việc bảo trì không đúng quy trình có thể làm mất hiệu lực chứng chỉ Ex. Đây là rủi ro thường bị bỏ qua trong các hệ thống xử lý khí thải công nghiệp.
5.7 Tích hợp thiết bị ATEX trong dự án EPC
Trong dự án EPC, danh mục thiết bị ATEX là tài liệu bắt buộc. Nó liên kết trực tiếp với hồ sơ phân vùng, bản vẽ thiết kế và kế hoạch nghiệm thu. Thiếu sự đồng bộ sẽ làm tăng rủi ro và chi phí điều chỉnh sau này.
- Trường hợp điển hình xem “Phòng chống cháy nổ cho hệ thống xử lý khí thải VOC (103)”.
6. ĐÁNH GIÁ RỦI RO ATEX TRONG ATEX XỬ LÝ KHÍ THẢI
6.1 Mục tiêu và phạm vi đánh giá rủi ro
Đánh giá rủi ro là bước trung tâm của ATEX xử lý khí thải, nhằm xác định khả năng hình thành hỗn hợp nổ và nguồn đánh lửa tiềm ẩn. Phạm vi đánh giá bao gồm toàn bộ tuyến khí, từ điểm thu gom, xử lý đến xả thải, kể cả các chế độ bất thường như khởi động và dừng hệ thống.
6.2 Phương pháp đánh giá định tính và định lượng
Đánh giá định tính dựa trên kinh nghiệm và tiêu chuẩn, trong khi định lượng sử dụng dữ liệu LEL, lưu lượng, thời gian tồn tại khí. Trong thực tế, hai phương pháp thường kết hợp để xác định chính xác mức độ rủi ro trong khu vực nguy hiểm khí thải.
6.3 Nhận diện nguồn đánh lửa
Nguồn đánh lửa bao gồm tia lửa điện, bề mặt nóng, tĩnh điện và ma sát cơ học. Trong thiết kế ATEX, mỗi nguồn phải được kiểm soát bằng biện pháp kỹ thuật hoặc tổ chức. Ví dụ, nhiệt độ bề mặt thiết bị được giới hạn thấp hơn 80°C so với nhiệt độ tự bốc cháy của khí.
6.4 Đánh giá kịch bản vận hành bất thường
Các kịch bản như tắc lọc, hỏng quạt hoặc mất điện làm tăng nhanh nồng độ khí dễ cháy. Đánh giá ATEX yêu cầu mô phỏng các tình huống này để xác định phạm vi mở rộng của phân vùng nguy hiểm khí thải và hiệu quả của biện pháp bảo vệ.
6.5 Xác định mức chấp nhận rủi ro
Rủi ro được coi là chấp nhận được khi xác suất và hậu quả nằm trong giới hạn tiêu chuẩn cho phép. Trong an toàn cháy nổ khí thải, mục tiêu là giảm rủi ro xuống mức ALARP, tức là thấp nhất có thể đạt được về mặt kỹ thuật và kinh tế.
6.6 Liên kết đánh giá rủi ro với phân vùng ATEX
Kết quả đánh giá rủi ro là cơ sở để hiệu chỉnh phân vùng ATEX. Nhiều trường hợp sau khi bổ sung thông gió hoặc giám sát LEL, phạm vi Zone 1 có thể được thu hẹp, giúp tối ưu thiết kế và chi phí đầu tư.
6.7 Cập nhật đánh giá rủi ro trong vòng đời dự án
Đánh giá ATEX không phải tài liệu tĩnh. Khi thay đổi công nghệ, lưu lượng hoặc thành phần khí thải, hồ sơ phải được cập nhật để đảm bảo hệ thống xử lý khí thải luôn duy trì mức an toàn thiết kế ban đầu.
7. HỒ SƠ ATEX PHỤC VỤ THIẾT KẾ – EPC – THANH TRA
7.1 Thành phần hồ sơ ATEX tiêu chuẩn
Hồ sơ ATEX cho ATEX xử lý khí thải bao gồm báo cáo đánh giá rủi ro, bản vẽ phân vùng, danh mục thiết bị Ex và quy trình vận hành an toàn. Đây là bộ tài liệu bắt buộc trong nhiều dự án công nghiệp có khí thải dễ cháy.
7.2 Bản đồ phân vùng nguy hiểm khí thải
Bản đồ thể hiện ranh giới Zone 0, 1 và 2 theo không gian ba chiều. Việc thể hiện rõ cao độ, bán kính và phạm vi lan truyền khí giúp thanh tra và đơn vị vận hành nhận diện nhanh khu vực cần kiểm soát đặc biệt.
7.3 Danh mục thiết bị và chứng chỉ ATEX
Mỗi thiết bị trong khu vực nguy hiểm khí thải phải có chứng chỉ Ex phù hợp với vùng lắp đặt. Danh mục này liên kết trực tiếp với bản vẽ thiết kế và là căn cứ nghiệm thu EPC cũng như kiểm tra sau này.
7.4 Quy trình vận hành và bảo trì an toàn
Quy trình ATEX quy định rõ giới hạn LEL, nhiệt độ, áp suất và hành động khi vượt ngưỡng. Trong an toàn cháy nổ khí thải, yếu tố con người quan trọng không kém thiết bị, do đó đào tạo và tuân thủ quy trình là yêu cầu bắt buộc.
7.5 Hồ sơ ATEX trong giai đoạn EPC
Trong EPC, hồ sơ ATEX được dùng để kiểm soát thay đổi thiết kế. Bất kỳ điều chỉnh nào về vật liệu, thiết bị hoặc bố trí đều phải được rà soát lại theo yêu cầu ATEX để tránh phát sinh rủi ro tiềm ẩn.
7.6 Yêu cầu ATEX khi thanh tra và kiểm định
Thanh tra thường tập trung vào sự phù hợp giữa thực tế và hồ sơ. Sai lệch nhỏ trong lắp đặt cũng có thể làm mất hiệu lực thiết kế ATEX đã được phê duyệt, dẫn đến yêu cầu cải tạo hoặc tạm dừng vận hành.
7.7 Vai trò hồ sơ ATEX trong vận hành dài hạn
Hồ sơ ATEX là tài liệu sống, hỗ trợ vận hành an toàn và ra quyết định khi mở rộng hoặc nâng cấp hệ thống xử lý khí thải. Doanh nghiệp có hồ sơ đầy đủ thường giảm đáng kể sự cố và chi phí khắc phục.
8. XU HƯỚNG ÁP DỤNG ATEX VÀ KHUYẾN NGHỊ THỰC TIỄN CHO ATEX XỬ LÝ KHÍ THẢI
8.1 Xu hướng siết chặt yêu cầu ATEX trong công nghiệp
Trong những năm gần đây, yêu cầu về ATEX xử lý khí thải ngày càng được siết chặt do gia tăng các sự cố liên quan đến VOC và dung môi dễ cháy. Nhiều cơ quan quản lý yêu cầu tích hợp ATEX ngay từ giai đoạn tiền khả thi, thay vì bổ sung sau khi hoàn tất thiết kế cơ sở.
8.2 Kết hợp ATEX với các tiêu chuẩn an toàn khác
ATEX không hoạt động độc lập mà thường được kết hợp với tiêu chuẩn phòng cháy, an toàn quá trình và môi trường. Việc tích hợp này giúp đánh giá toàn diện khu vực nguy hiểm khí thải, đặc biệt trong các nhà máy hóa chất và sơn phủ có nhiều nguồn phát sinh rủi ro chồng lấn.
8.3 Tối ưu chi phí thông qua phân vùng ATEX chính xác
Phân vùng càng chính xác thì chi phí đầu tư thiết bị Ex càng được tối ưu. Trong nhiều dự án, việc đánh giá lại phân vùng ATEX đã giúp giảm đáng kể phạm vi Zone 1, từ đó cho phép sử dụng thiết bị Zone 2 ở nhiều vị trí mà vẫn đảm bảo an toàn.
8.4 Ứng dụng công nghệ giám sát thông minh
Cảm biến LEL kết nối hệ thống điều khiển trung tâm đang trở thành xu hướng. Dữ liệu thời gian thực giúp kiểm soát nồng độ khí, lưu lượng và nhiệt độ, hỗ trợ an toàn cháy nổ khí thải ở mức cao hơn so với các hệ thống giám sát rời rạc trước đây.
8.5 Nâng cao năng lực con người trong vận hành ATEX
Thiết kế tốt nhưng vận hành sai vẫn tiềm ẩn rủi ro lớn. Do đó, đào tạo nhân sự về thiết kế ATEX, nhận diện khu vực nguy hiểm khí thải và xử lý tình huống khẩn cấp là yếu tố then chốt để duy trì mức an toàn dài hạn.
8.6 ATEX như lợi thế cạnh tranh trong dự án EPC
Doanh nghiệp EPC có năng lực ATEX tốt thường được đánh giá cao trong các dự án quốc tế. Hồ sơ ATEX đầy đủ, logic và nhất quán giúp rút ngắn thời gian thẩm tra, đồng thời nâng cao uy tín kỹ thuật của nhà thầu.
8.7 Khuyến nghị khi triển khai ATEX xử lý khí thải
Doanh nghiệp nên bắt đầu ATEX từ giai đoạn thiết kế cơ sở, không chờ đến khi lựa chọn thiết bị. Việc này giúp đồng bộ giữa công nghệ xử lý, bố trí mặt bằng và yêu cầu an toàn, tránh điều chỉnh tốn kém về sau.
